Котельные в частном доме: требования к системе, нормы, устройство и размещение основных элементов

Схема котельной частного дома: обзор возможных вариантов

Типовые схемы котельных основываются на следующих вариантах тепловых сетей:

Типовая схема котельной

  • Открытой разновидности, когда теплую жидкость  черпают из «местных» установок.
  • Закрытой разновидности, когда теплоноситель отопительной системы используют еще для нагрева воды.

Причем открытая схема предполагает дополнительный расход энергии на питание «местной» водонагревательной установки, но обходится дешевле на этапе монтажа. Закрытая схема котельной частного дома монтируется сложнее, но «питается» от центрального котла. Причем за счет тепловых насосов и промежуточных испарителей и конденсаторов в систему горячего водоснабжения сбрасывают жидкость практически питьевого качества, разогретую до 70-100 градусов Цельсия.

Поэтому в качестве схемы  водонагревательной котельной, в большинстве случаев, используется именно закрытый вариант, состоящий из следующих узлов:

  • Основного котла, который нагревает воду для системы отопления и водонагревательного контура.
  • Самого водонагревательного контура, циркулирующего внутри накопительного бака.
  • Контура системы горячего водоснабжения, замкнутого на накопительный бак.

В итоге, накопительный бак работает, как обычная батарея, отапливающая не комнату, а систему горячего водоснабжения. То есть перед нами немного необычный накопительный бойлер.

Система открытого проточного горячего водоснабжения функционирует на основе двухконтурного котла, который пропускает по разогреваемому змеевику либо порцию воды из системы отопления, либо воду из системы горячего водоснабжения. То есть, открытая схема превращает котел системы отопления в обычную колонку. Причем оптимальный вариант открытой водонагревательной  установки – это котел с двумя спиралями, расположенными в отдельных камерах сгорания.

Паровое отопление в доме из бруса

Принцип парового отопления, заключается в циркуляции горячей воды по замкнутой системе, состоящей из котла, расширительного бачка и полипропиленовых труб. Из курса физики известно, что горячая вода, имеет меньший удельный вес, за счёт этого, она поднимается по трубам. В процессе прохождения системы, она остывает, становится тяжелее и двигается вниз. Для улучшения циркуляции, рекомендуется в систему, врезать циркуляционный насос. В качестве теплоносителя, лучше использовать специальную незамерзающую жидкость. В случае заморозки системы отопления, в различных нештатных ситуациях, с трубами ни чего не случиться. При использование обычной воды, она может превратиться в лёд и повредить систему.

Достоинства парового отопления

  • С помощью его, можно протопить, практически любое по площади жилище.
  • Котёл находится в отдельном помещение. В доме нет сажи и грязи
  • Возможность регулировать температуру
  • КПД многих котлов, достаточно высокое, более экономичное использование
  • Можно использовать твёрдое топливо с высоким КПД, например каменный уголь
  • Некоторые модели котлов, можно перевести на газ или выбрать электрический котёл, правда он не экономичен
  • Возможность выбрать двухконтурный котёл на отопление и горячее водоснабжение
  • Одной закладки хватает на 16-20 часов

Недостатки

  • Сложный дорогой монтаж
  • Дорогие котлы, необходимо техническое обслуживание
  • Необходимо котельное помещение
  • Зависимость от электричества. Без электричества, не будет работать циркуляционный насос.

Кроме того, не стоит забывать, что тепло от парового обогрева может негативно влиять на древесину, из которой построено жилище. Если помещение протапливается нерегулярно, то в составляющих может замерзнуть вода. В случае возникновения каких-либо неполадок не всегда можно их исправить оперативно

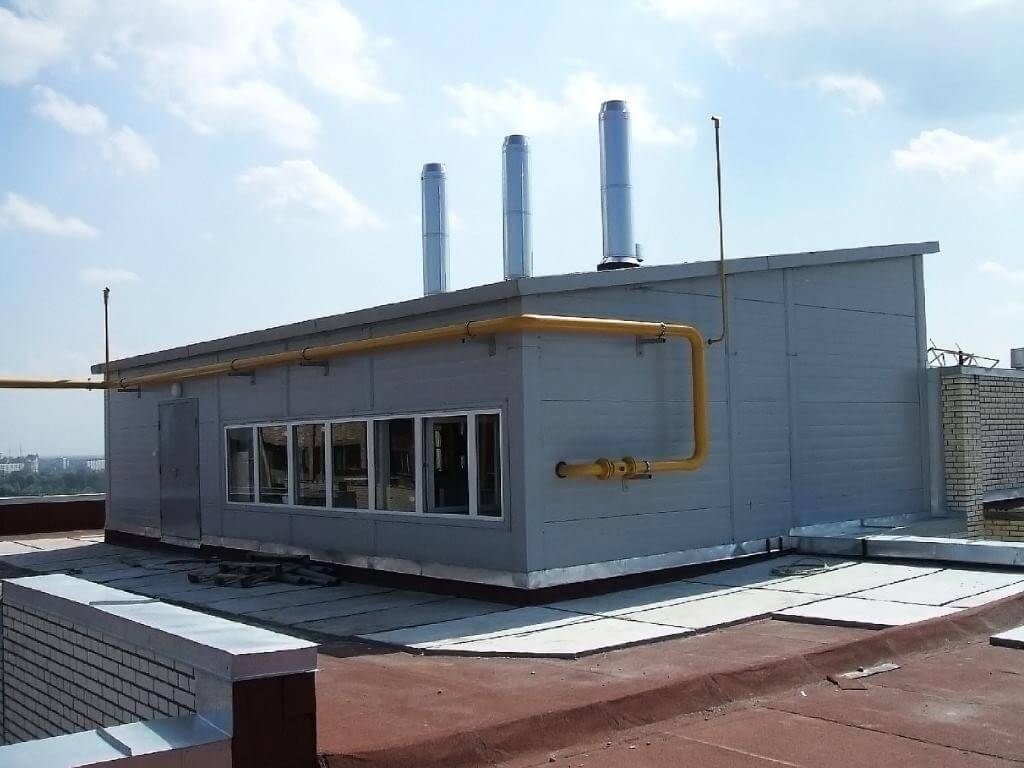

Виды крышных котельных

Наиболее приемлемым вариантом размещения такой котельной считается плоская конструкция кровли. Для этих источников теплоснабжения предусматриваются установки: встроенной и блочно-модульной котельной (БМК).

БМК

Блочно-модульные котельные, работающие на газе поставляются в полной заводской комплектации. К заказчику они поступают по существу со 100% готовностью, поэтому запускаются в кратчайшие сроки. Современные крышные котельные функционируют на протяжении круглого года в автоматическом режиме для отопления и ГВС и не нуждаются в постоянном оперативном персонале.

Все котельное оборудование выбирается под проектные технологические параметры и соответствует действующему законодательству в части обеспечения безопасной эксплуатации. В блок входят котлы с учетом пиковой мощности, насосы для отопления и ГВС, вентиляторы и дымососы, дымоходы, первичные приборы контроля тепловых процессов и система автоматического управления. БМК оснащают качественным утеплителем и надежной приточно-вытяжной вентиляцией.

Встроенные

Встроенная крышная котельная в многоквартирном доме строится в соответствии с индивидуальным проектом, в котором тщательно рассчитывается каждый элемент тепловой схемы, чтобы создать безопасную и эффективно функционирующую систему теплоснабжения.

Помещение котельной чаще всего выполняются из сборных конструкций типа “сэндвич” либо типовых железобетонных изделий. Сборка тепловой схемы котельной выполняется на месте, за счет точно подобранного оборудования, разработанных схем встроенной котельной, согласно проектным спецификациям на оборудование и материалы.

Комплектация выполняется заказчиком объекта или, по отдельному договору, с монтажной организацией. В схему крышной котельной в многоквартирном доме встроенного типа включаются газовые котлы с учетом резерва, насосное оборудование, система дымоотведения и вентиляции, химводоподготовка и КИПиА.

Обычно такие котельные монтируют в течение нескольких дней, затем наступает процесс наладки котельного оборудования и завершающий этап приемки котельной в эксплуатацию.

Требования для разных помещений

При оформлении котельной следует руководствоваться как минимум тремя сводами правил (СП):

  • 62.13330 (действует с 2011 года, посвящен системам распределения газа);
  • 402.1325800 (введен в оборот с 2018 года, отражает нормы проектирования газовых комплексов в жилых домах);
  • 42-101 (работает с 2003 года, в рекомендательном режиме описывает порядок проектирования и подготовки систем распределения газа на основе неметаллической трубы).

Отдельно стоит упомянуть еще одну рекомендательную инструкцию, которая относится к установке теплоагрегатов, отвечающих за обогрев и подачу горячей воды в одноквартирном и блокированном жилье. При составлении точных проектов руководствуются всеми этими документами, к примеру, чтобы грамотно протянуть трубы и правильно расположить все точки подключения. Определяя размер котельной, ориентируются и на нормы по части расстояний между компонентами, по величине проходов.

Если установить все необходимое оборудование вдоль одной из стен, то аппараты обычно занимают 3,2 м по длине и 1,7 м по ширине с учетом необходимых проходов или дистанций. Конечно, в конкретном случае могут быть любые другие параметры, и потому без консультации с инженерами не обойтись все равно. Необходимо понимать, что расчетные габариты оборудования и площадок даются всегда без учета пространства для открытия дверей и окон.

К сведению: руководствоваться нормами СП 89 не следует. Они относятся только к теплогенерирующим установкам мощнее 360 кВт. При этом здания для таких котельных занимают уже не менее 3000 кв. м. Потому ссылки на такой норматив при проектировании отопительной системы частного дома попросту незаконны. И если их пытаются ввести, то это признак непрофессионализма инженеров или даже жульничества.

Упомянутый выше объём 15 м3 в реальности крайне невелик. Дело в том, что реально это всего лишь 5 кв. м, и для установки аппаратуры этого очень мало. В идеале следует ориентироваться хотя бы на 8 кв. м или в пересчете на объем 24 куб. м.

Высота котельной непременно должна составлять минимум 2,2 м. В самых разных помещениях между полом котельной и окном верхнего этажа должно быть не менее 9 м. Это означает, что над котельной пристройкой запрещено оборудовать окна, а вместе с ними и жилые комнаты. При общей площади дома менее чем 350 кв. м можно, вообще, отказаться от оборудования отдельной котельной в полном смысле слова, отведя под котел кухню (кухню-столовую). Государственные контролеры проверят только, чтобы мощность оборудования была не выше 50 кВт, а объем кухни составлял минимум 21 куб. м (при площади от 7 м2); для кухни-столовой эти показатели составят не менее 36 куб. м и 12 м2 соответственно.

При установке котла на кухню главная часть вспомогательного оборудования (бойлеры, насосы, смесители, коллекторы, бачки расширения) ставят под лестницу либо в шкаф величиной 1х1,5 м. Но при характеристике размера помещения для котла нельзя забывать про требования к габаритам остекления. Они подбираются с таким расчетом, чтобы дом точно не страдал от взрывов или страдал минимально. Суммарная площадь стекла (без учета рам, шпингалетов и тому подобных вещей) составляет не менее 0,8 кв. м даже в аппаратной от 8 до 9 м2 площадью.

Если суммарное пространство котельной превышает 9 кв. м, то расчет тоже несложен. На каждый кубометр теплового сооружения отводится по 0,03 м2 чистого стеклянного покрытия. Типовой оконный габарит необязательно считать специально, достаточно руководствоваться простым соотношением:

  • зал до 10 квадратов — остекление 150х60 см;
  • комплекс на 10,1-12 квадратов — 150х90 см;
  • 12,1-14 м2 — соответствуют стеклу 120х120 см;
  • 14,1-16 м2 — рама 150 на 120 см.

Вышеупомянутые данные о двери шириной 80 см в целом верны, но иногда они недостаточны. Правильнее исходить из того, что дверь должна быть на 20 см шире котла либо бойлера. При расхождении их величины ориентируются на больший аппарат. В остальном можно ограничиться только соображениями собственного удобства и практичности. Отдельная тема — размер вентилирующего канала (который также прямо связан с мощностью котла):

  • до 39,9 кВт включительно – 20х10 см;
  • 40-60 кВт – 25х15 см;
  • 60-80 кВт – 25х20 см;
  • 80-100 кВт – 30х20 см.

Размеры газовых котельных в частных домах в видео ниже.

Нормативная документация

С июня 2003 года были внесены изменения в нормативную базу. На сегодняшний день требования к помещению в частном доме для котельни нужно брать из СНиП 42−01−2002.

Эти постановления следует изучить, несмотря на то, что отопительный проект обязано составлять специализированное учреждение. Это даст возможность понять, подходит ли данное оборудование для установки, и что предстоит сделать с помещением, чтобы оно отвечало всем нормам. При возникновении какого-либо вопроса нужно обратиться в организацию газоснабжения и уточнить его там. Существует много нюансов для каждого дома, решение которых зависит от проекта или плана здания.

В этом видео вы узнаете требования к помещениям с газовым оборудованием:

Общие правила установки

От того, какой мощностью обладает газовый котёл, выбирают место, наиболее подходящее для его установки. Если мощность до 60 кВт, оборудование можно установить на кухне. Вариант от 60 до 150 кВт уместен для любого этажа, не исключение цокольный и подвал. Котлы на 150-350 кВт разрешены только для 1-го этажа, цокольного и помещения, которое стоит отдельно либо находится в пристройке.

При желании все системы, необходимые для жизни, можно разместить в одном месте, устройство мощностью 20 Квт можно установить в бойлерной, стоящей отдельно. Но минимальный размер (объём) котельной в частном доме по СНиП должен отвечать следующим требованиям:

  1. Объём (не площадь!) помещения для котла до 30 кВт должен составлять не менее 7,5 м3.
  2. Не менее 13,5 м3 требуется при 30-60 кВт.
  3. Не менее 15 м3 требуется при 60-200 кВт.

Для каждого помещения в частном доме требования к газовой котельной предъявляются разные, но есть и общие. Среди них такие:

  1. Требования к котельной частного дома включают наличие естественного освещения. При этом габариты распашных окон, открывающихся наружу, должны быть из расчёта три квадратных сантиметра остекления на кубический метр объёма помещения.
  2. Ещё один важный параметр — наличие форточки. Она нужна в случае утечки газа.
  3. Вентилирование, а также вывод отработанных продуктов через дымоходную трубу.
  4. При проектировании любой котельной должен быть спланирован подвод воды и сток.

Встроенная и пристроенная котельная

В случае когда газовый котёл обладает большой мощностью (до 200 кВт), он должен находиться вдали от дома. При этом стены нужно построить только из негорючих материалов — тяжёлого бетона, лёгкого бетона, шлакоблока или кирпича.

Требования к помещению котельной в частном доме, стоящему отдельно или в пристройке:

  1. Размер – от пятнадцати кубометров.
  2. Высота – от 2,2 метров.
  3. Система вентилирования, обеспечивающая за 60 минут замену воздуха в 3-кратном объёме.
  4. Наличие фрамуг/форточек в окне.

Особенным критерием для котельной, которая находится в подвале — наличие отдельного выхода.

Конкретные требования к газовой котельной можно узнать выше

Три дополнительных правила для пристроенных помещений:

  1. Пристройку выполняют на сплошной стене, соблюдая расстояние до окна и двери — не менее метра.
  2. Стены не должны соприкасаться с главным зданием, пристройка выполняется на отдельном фундаменте.
  3. Огнестойкость стен и фундамента — от 0,75 часа.

На заметку! Если помещение не отвечает требуемой высоте, возможен вариант увеличения количества окон или их площади для согласования проекта.

Требования к кухне

Разрешены котлы, не превышающие 30кВт. Камера сгорания — открытого или закрытого типа. Газоотвод — дымоход ибо на улицу через стену. Разрешена напольная модель либо настенная. Остальные нормы аналогичны встроенным и пристроенным котельным: высота от плинтуса до потолка от 2,5 метрf, площадь от 15 метров кубических, вентиляционная система должна осуществлять трёхкратную замену воздуха за 60 минут.

Установка котлов на стену разрешена только, если она выполнена из негорючего материала. Стоит соблюдать расстояние между оборудованием и стеной длиной от 10 сантиметров. Если таковых стен нет, то разрешено выполнить установку на горючую стену, которую предварительно покрывают пятисантиметровым слоем штукатурки.

Требования к котельной в частном доме в зависимости от типа котла

Каждое топливо имеет свои особенности, и то, что относительно безопасно в одной ситуации, может стать причиной катастрофы в другой. Это нужно понимать и нормально относиться к тому, что каждый вид котельного оборудования добавляет в список основных требований к котельной как минимум пять дополнительных пунктов. Рассмотрим подробнее наиболее часто используемые котлы отопления.

Газовая котельная в частном доме

Можно сказать, что это самая требовательная к изготовлению котельная – здесь важно буквально все. Во-первых, это объем помещения – при минимальной высоте перекрытий в 2,5м ее объем не должен составлять менее 15м³. Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м²

Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор

Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м². Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор.

Электрокотельные. Электричество –  это самый безопасный вид топлива, использующийся для обогрева дома. Он настолько безопасный, что для оборудования такой котельной разрешается даже не строить отдельное помещение. Топочную можно расположить прямиком в доме, поскольку не будет никаких выхлопов и каких-либо других вредных выбросов. Единственное, что здесь требуется, это грамотно изготовить проводку – заземление электрокотлов должно быть обязательно.
Твердотопливные котельные. Не менее требовательны, чем газовые топочные. Во-первых, это ничем не ограниченный доступ к котлу. Во-вторых, наличие стального пола хотя бы вокруг котла, на расстоянии до 1м с каждой стороны. В-третьих, на каждый киловатт мощности котла потребуется окно площадью 0,08м². В-четвертых, размеры котельной в частном доме – ее площадь не должна быть меньше 8м². Естественно, дымоход с равным сечением по всей его длине и специальными отверстиями для чистки. Кроме того, если котлы планируете топить углем, то вся электрическая проводка должна быть герметичной, потому что угольная пыль при определенной концентрации взрывается.

Дизельные котельные. Здесь вообще все без проблем – для обустройства таких котельных даже не требуются разрешительные документы. По сути, дизельную котельную вполне можно устроить в подвале частного дома.

В принципе, из основных требований это все – конечно же, имеются и некоторые другие детали, которые обусловлены индивидуальными факторами. Их обычно указывают в проектной или разрешительной документации, и игнорировать их никак нельзя – в случае их несоблюдения ваша топочная не пройдет стадию сдачи в эксплуатацию. Здесь главное понимать, что все эти требования возникают не на пустом месте и обусловлены, прежде всего, безопасностью.

Технологическая схема котельной

После расстановки тепловых генераторов наступает черед подключения аппаратов к инженерным сетям загородного дома – отоплению, водопроводу, электричеству. Все возможные схемы рассмотреть не получится, но мы приведем основные варианты обвязки котлов и водонагревателей в котельной:

  1. Простейший вариант – подключение одного двухконтурного котла настенного монтажа. Поскольку агрегат изначально укомплектован собственным насосом, расширительным баком и автоматикой, его можно ставить на кухне либо в коридоре, а коммуникации упрятать в стены. Отделять или пристраивать помещение не нужно.
  2. Схема котельной с твердотопливным котлом предусматривает защиту от холодной «обратки» и выпадения конденсата внутри топливника. Ключевую роль играет трехходовой клапан, не пускающий в рубашку теплоноситель из радиаторов, пока контур с байпасом не прогреется до 50–55 °C.
  3. Обвязка с теплоаккумулятором повышает эффективность ТТ-котла, который работает в максимальном режиме, отдавая большую часть энергии буферной емкости. Второй трехходовой клапан ограничивает температуру воды на входе в радиаторную сеть, балансировочный вентиль служит для настройки послойной загрузки бака.
  4. Типовая схема соединения настенного отопителя с бойлером косвенного нагрева. Температуру в резервуаре отслеживает термостат, подающий сигнал контроллеру котла. Электроника переключает трехходовой электроклапан и поочередно направляет теплоноситель в змеевик водонагревателя или батареи отопления.
  5. При необходимости косвенный бойлер включается в малый контур циркуляции ТТ-котла, как изображено на следующей картинке.
  6. Схема с двумя котлами – электрическим и дровяным – часто применяется, когда в доме нет газа. Дровяной теплогенератор служит основным источником тепла, электрокотел – вспомогательным (автоматически включается после прогорания твердого топлива).
  7. Когда требуется объединить несколько энергоустановок и потребителей в котельной, практикуется схема первичного и вторичных колец. В жилых зданиях малой и средней площади данный вариант успешно заменяет более дорогую гидрострелку с коллектором.

Более подробное описание каждой технологической схемы приведено в соответствующих статьях – способы обвязки теплогенераторов и установка электрокотла своими руками.

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

  • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
  • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
  • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
  • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
  • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
  • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
  • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
  • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
  • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Нормативные документы

Сразу стоит определиться с нормативной базой. До середины 2003 года действовали нормы СНиП №2.04.08-87. С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Все требования и нормы по устройству котельных в частном доме необходимо брать из этого документа.

Знать нормативы желательно, хоть проект котельной в частном доме должен быть составлен специализированной организацией. Так вы сможете определиться с возможностью и невозможностью установки того или иного отопительного оборудования, а также с тем, какие работы вам предстоят, чтобы подогнать имеющиеся или строящиеся помещения к нормам. При каждом затруднении или спорном вопросе стоит сходить в проектный отдел газоснабжающей организации и поговорить с ними. Есть масса нюансов, связанных с особенностями каждого дома, которые можно решить только привязываясь к плану дома или его проекту.

Требования к оборудованию в зависимости от типа котла

Источником энергии для котла может служить электричество, газ, жидкое топливо, уголь, дрова. Котлы при этом различаются по конструкции топки и вспомогательному оборудованию. Кроме отличий по видам топлива котлы различаются по способам их установки. Существуют конструкции для напольной установки и для настенной. Двухконтурные котлы имеют встроенный бойлер, который снабжает дом горячей водой для хозяйственных нужд. В одноконтурных котлах внешний бойлер можно подсоединить к специальному патрубку. Кроме того, у котлов разный дизайн, разная степень оснащения автоматикой.

Электрический котёл

Электрические котлы в работе самые безопасные, удобные и бесшумные. Но отапливать дом электричеством – слишком дорогое удовольствие.

Статья по теме:

Газовый котёл

Газовые котлы сжигают в своей топке природный или сжиженный газ. У них высокий коэффициент полезного действия (КПД). Управлять ими просто. Их можно переводить с одного типа газа на другой. Их используют для частных домов чаще всего.

Статья по теме:

Жидкотопливный агрегат

В качестве жидкого топлива используется дизельное. При появлении возможности работать на газе они легко переводятся на новое топливо заменой горелки. Необходимо наличие резервуара для хранения запаса топлива. К горелке оно подаётся топливным насосом.

Твёрдотопливный котёл

Не везде проведены газовые магистрали и  построены газозаправочные станции. Котлы на твёрдом топливе применяют там, где газ недоступен. Топливом служат уголь, дрова, торф, брикеты. Топка требуют непрерывного контроля наличия топлива. Нужно оборудованное место для хранения запаса топлива.

ФОТО: avatars.mds.yandex.netТвёрдотопливный котёл напольного типа российского производства

Разновидности котельных по расположению

Естественно, существуют требования к безопасности, и их потребуется соблюдать при обустройстве подобного помещения, как котельная, но все-таки они будут представлять нам правил выбора в вопросе типа топлива, размера и местоположения топочной.

По типу размещений в частном доме котельные могут быть:

  1. Встроенные в дом. В таком случае все оборудование будет размещено в одной из комнат доме (как правило, это коридор или кухня). В плане дешевизны и простоты обустройства это идеальный вариант, но подойдет только в том случае, если вы планируете применять маломощные котельные установки (компактные). Котел на газу с надувной горелкой в таком случае лучше не применять по причине высокого уровня шума, а оборудование, которое работает на солярке, может доставлять множество неудобств из-за резких неприятных ароматов.
  2. В пристройке или отдельное помещение дома. Все котельное оборудование размещено в отдельном помещении, которое будет соединено с домом лишь одной или даже парой стенам. Дверь в подобное помещение следует оббивать негорючими материалами. Это идеальный вариант с точки  зрения безопасности и удобства. Если котельная будет около жилых помещений, то оптимальным вариантом будет произвести дополнительную шумовую изоляцию – в СНиП об этом ничего не говорится, но это будет куда удобнее.
  3. Отдельно стоящее здания. Все оборудование способы и вовсе вынести в отдельное самостоятельное здание, которое будет обустроено в соответствии по всем правилам и нормам. Оно будет соединено с домом при помощи тепловых трасс. В таком случае у вас будут развязаны руки, потому что можно будет применять оборудование разных типов и при этом не переживать о шуме, наличие неприятных ароматов. Часто подобные котельные обустраивают, когда применяется газовый котел с высоким уровнем мощности. Недостатком станет затраты на постройку здания, а также прокладывание коммуникаций.

В идеале следует продумать размещение котельной еще при проектировании дома. Если же дом уже построен, а число вероятных вариантов расположения будут сокращены, из-за чего можно столкнуться с тем, что выбор оборудования для отопления будет сильно сужен. В любом случае, если начинать обустройство, следует обращаться к профессиональным мастерам.

Проект котельной для частного дома критерии выбора

Монтаж котельной в частном доме начинается с планировки и составления проекта. Реализовать такую задачу без помощи специалиста проблематично. К тому же, у профессионального проектировщика есть список всех норм и официальная документация.

В процессе проектирования котельной в своем доме необходимо указать на чертежах точные расчеты, определить количество нужного оборудования и сопутствующих аксессуаров, а также описать все финансовые затраты. Нужно составить пошаговое руководство, по которому будут выполняться все работы.

От сложности плана зависит продолжительность выполнения всех официальных вопросов и подготовки документации. Только когда бумажные дела будут завершены, можно начинать основную работу.

Составляя проект котельной, следует учесть такие моменты:

  1. Режим работы отопительной системы.
  2. Вид носителя тепла.
  3. Место монтажа.
  4. Размещение вентиляционной системы.
  5. Наличие осветительных приборов.

Определяем оптимальное место для котельной

Если вы собираетесь провести масштабный и генеральный ремонт в доме, обустройство котельной должно волновать вас в первую очередь. Но поскольку по старому проекту бывает невозможно установить котел внутри жилища, приходится сооружать дополнительную пристройку или выбирать специально отведенное место в жилище.

Первый вариант не пользуется популярностью, т.к. он требует дополнительных затрат времени и денег. Не всегда подобное сооружение вписывается в общую концепцию стиля помещения.

Если рассматривается вариант проектирования котельной в доме и при этом проблем с планировкой нет, то необходимо учитывать все требования и нормы, которые указаны в СНиП. Учитывая все правила расположения котельного оборудования в подвале частного дома или его любой другой части, вы сможете лишить себя дополнительных хлопот и сможете реализовать проект за короткое время.

Требования к помещению

Собираясь обустроить помещение под газовый котел, следует учесть такие требования:

  1. Дистанция между потолком составляет 2-2,5 м.
  2. Комнату нужно размещать отдельно от жилых частей.
  3. Площадь пристройки рассчитывается по такой формуле: на один котел должно приходиться не меньше 4 м².
  4. Дверной проем должен обладать шириной от 0,8 м.
  5. Стены и потолок создаются из материалов, которые защищены от огня.

Отделка котельной изнутри

Если стены котельной изготовлены из кирпича или бетона, их нужно покрыть штукатуркой и обработать водоэмульсионным красящим составом. В качестве дополнительного отделочного слоя можно использовать керамическую плитку или панели из металла для облицовки. Если не провести внутренние работы, в постройке будет много пыли, которая негативно повлияет на работоспособность оборудования.

При наличии стен из дерева их нужно тщательно обработать противопожарным средством. Следует закрепить листы гипсокартона и покрыть поверхность штукатуркой. За котловым агрегатом фиксируются алюминиевые листы.

Напольное покрытие выравнивается с помощью цементно-песчаной стяжки, поскольку керамическая плитка не обладает нужной прочностью, а под воздействием тяжелого оборудования она может деформироваться или растрескаться. Еще одним надежным материалом является керамогранит, который характеризуется высокой прочностью и не боится прогревания.

Для защиты котельной от протечек необходимо обустроить сливной желоб. При отсутствии возможности сделать это на высоте 5-10 см от уровня напольного покрытия размещаются трубы гидроизоляции, а котловой агрегат поднимается на возвышенность, чтобы изолировать его от взаимодействия с жидкостью. Для облицовки котла можно применить кирпичи или керамогранит.

Выбирая последний вариант, следует останавливаться на светлых оттенках с матовой текстурой, поскольку они не накапливают следы от обуви и пыль.

В потолочном пространстве над котлом прокладывают трубопровод и остальные коммуникации. Чтобы скрыть их, необходимо подготовить короб из гипсокартона.

Требования для двери

Обустраивая дверь, важно выбирать негорючие материалы, т.к. дерево быстро воспламеняется

Лучшим решением является сталь, обработанная негорючим красящим составом.

Можно обрабатывать поверхность нитроэмалью. Совмещение порошка с нитроэмалью – наиболее оптимальный вариант, который защищает конструкцию от воспламенения, негативного воздействия ультрафиолетовых лучей и прочих факторов.

Заявленная нормами СНиП минимальная ширина двери равняется 80 см.

Что надо знать о вентиляции

Чтобы котел работал без сбоев, необходимо создать хорошую вентиляционную систему и подготовить кислород, выделив его из воздуха. Это необходимо для того, чтобы угарный газ не накапливался в комнате и не попадал в дом.

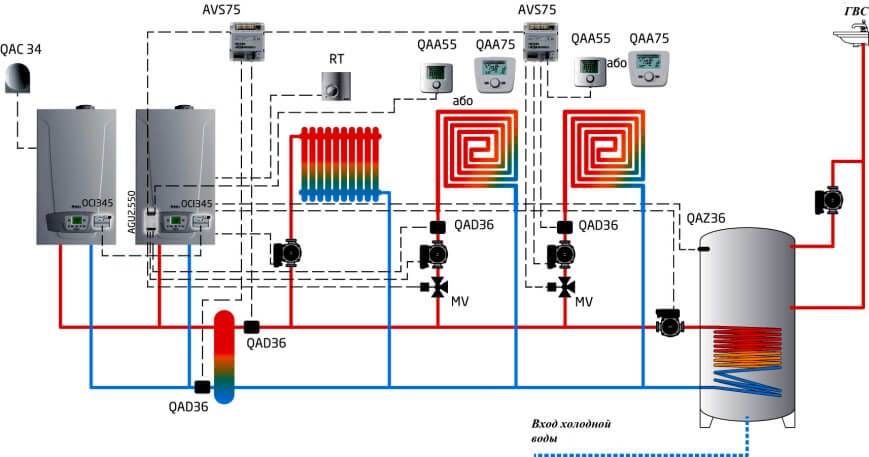

Схема котельной с 2 котлами

Применение двух газовых агрегатов для одной системы теплоснабжения является достаточно востребованным решением среди владельцев автономного отопления при тепловой мощности системы выше 50 кВт.

Это может быть и большая обогреваемая площадь объекта, и наличие дополнительных тепловых нагрузок в виде горячей воды или установок с воздушным калориферным обогревом.

Применение двух агрегатов на одну тепловую схему обладает рядом преимуществ по сравнению с одним источником равноценной мощности. Прежде всего, потому, что несколько малогабаритных агрегатов меньшего веса, значительно проще и экономичнее разместить в котельной, что особенно актуально при возведении крышных либо полуподвальных топочных.

Кроме этого, установка 2-х агрегатов значительно увеличивает эксплуатационную надежность системы теплоснабжения. При аварийной остановке одного из агрегата, она будет продолжать функционировать с 50% тепловой нагрузкой.

Такая схема обвязки существенно увеличивает рабочий ресурс котлов, из-за того что они меньше нагружены в отопительный период года.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.
