Варианты лестниц для частных домов

Все лестницы условно можно разделить на маршевые и винтовые (спиральные). Наиболее часто в современных жилищах используются именно маршевые конструкции, которые в свою очередь делятся на следующие подвиды:

конструкции на косоурах – состоят из балок, которые по отдельности крепятся к основанию (изготавливаются из дерева, металла и бетона);
лестницы на тетивах – ступени крепятся к внутренней стороне балки. Сооружения имеют сложную конструкцию и могут выполняться из различных материалов;
сооружения на больцах – все элементы конструкции соединяются болтами (бывают металлические и деревянные).

Рассмотрим подробнее каждый из вариантов маршевых лестниц.

Лестницы на косоурах

Одним из наиболее часто встречаемых вариантов сооружений лестниц в частных домах являются конструкции на косоурах. Среди преимуществ таких моделей можно выделить следующие:

высокий уровень безопасности;
лаконичный внешний вид, который легко впишется практически в любой стиль интерьера;
множество вариаций в размерах и декоре;
можно изготавливать как с подступенями, так и без них.

Способ крепления ступеней в таких конструкциях будет зависеть от количества балок, прикрепленных к основанию – две или одна. Косоуры, в свою очередь, могут быть прямыми, ломаными или винтовыми.

Данный вид лестницы возможен в различных вариациях исполнения, можно создать поистине индивидуальный дизайн сооружения на базе традиционной модели.

Использование стеклянных или пластиковых прозрачных перил в виде экранов позволяет создать более легкий образ лестницы для современного интерьера. Единственный недостаток – отсутствие перил в идее, к которому мы привыкли, невозможность опираться на крепления. Но при таких коротких маршах этот недостаток несущественен, если только в доме нет пожилых людей с проблемами передвижения.

Конструкции на тетивах

Лестницы на тетивах обладают утонченным внешним видом, который будет наиболее гармонично смотреться в классическом стиле интерьера и производных от этого стилистического направления. Ступени в таких конструкциях крепятся к опорной балке с внутренней стороны. Сложность конструкции и отличный внешний вид не мешают сооружениям иметь невероятно высокий уровень удобства, безопасности и комфорта передвижения.

Подобные сооружения могут изготавливаться из металла и дерева, выступать в качестве комбинаций с другими материалами.

Сооружения на больцах

Как правило, лестницы на больцах изготавливаются из металла (это связано с особенностями крепления элементов сооружения), но могут иметь и комбинированный состав материалов изготовления. За счет того, что все элементы соединяются с помощью штырей и болтов, конструкции имеют достаточно простой и лаконичный внешний вид, но невероятно прочны и долговечны. Сооружения могут выдерживать высокий вес. Дело в том, что опорная балка монтируется к потолку, стене или полу металлическими стержнями.

Основным преимуществом данной конструкции является возможность разборки для ремонта или реконструкции. Ступени в таких лестницах могут быть открытыми или закрытыми, иметь различную форму и размеры исполнения.

Благодаря тому, что подобные лестницы не имеют основания, пространство под ними можно использовать на пользу домочадцам, обустроив место для отдыха, уголок для чтения с небольшой библиотекой.

Необходимые для работы материалы, инструменты

Для сооружения межэтажной металлической лестницы нам чтобы возвести межэтажную металлическую лестницу понадобятся следующие инструменты и материалы.

Инструменты:

сварочный аппарат;
лестница;
болгарка;
маска для сварки, рукавицы и специальные очки;
дрель со свёрлами по металлу;
шлифовальные диски;
устойчивый стол из металла;
тиски;
струбцина;
карандаш;
рулетка и угольник;

Материалы:

Грунтовка;
Уайт — спирит;
Краска по металлу
Так же для двух косоуров используют квадратную трубу из профиля.
Для того чтобы сварить опоры ступеней необходимы уголки, усиленные арматурой.
Сами ступени и подступенки делают из четырёхмиллиметровой стали и отделывают деревом.

Проведение работ

Этапы работ:

Резка заготовок;
Изготовление кобылок, то есть узлов для присоединения ступеней;
Сваривание опорных уголков;
Монтаж косоуров;
Приваривание ступеней и перил;
Шлифовка;
Грунтовка и покраска;

Первым делом из уголков изготавливают углы для крепления ступеней, то есть кобылки.

Нельзя допустить ошибку, чтобы не было различных перекосов и изъянов, которые испортят лестницу.

Так же кобылки должны быть одинаковыми и должны находиться точно друг напротив друга. Кобылки изготавливают из уголка, путём вырезания выборки и состыковки уголков между собой.

В итоге получаются Г- образные узлы полками вниз и внутрь. Для нашей конструкции необходимо четырнадцать пар этих узлов и в каждой из пар одна опора будет левой, а вторая правой. Затем кронштейны привариваем чтобы соединить ступени и горизонтальную перекладину между каждой из пар уголков.

Горизонтальную перекладину изготавливаем тоже из уголка. Усиливают конструкцию при помощи косынок, их привариваем снизу ступени по направлению к каждому из косоуров.

По ребру квадратной трубы из профиля производим разметку и по разметке привариваем кобылки к ребру косоура, второй косоур приставляют к первому косоуру с кобылками и переносим разметку.

Делаем проверку по уровню и затем привариваем косоуры нижним концом к платформе опоры. Если в домах бетонный фундамент, то опорная платформа устанавливается в бетоне. К опорной стойке крепим верхний конец, опорная стойка закреплена к перекрытию между этажами анкерами из стали. Затем ещё раз кобылки необходимо проверить по уровню.

В том случае, если лестница сделана возле стены, то для придания конструкции, жесткости один косоур приваривают к кронштейнам, которые закреплены на стене.

Финишные работы заключаются в приваривании ступеней к кобылкам, так же можно закрепить их болтами, но в этом случае необходимо ступени обшить деревом. Так же ступени можно установить деревянные, на кобылки при помощи винтовых соединений.

Советы по монтажу

Вроде возведение конструкции межэтажной лестницы не такое уж сложное занятие, но эта работа требует точности, аккуратности и внимательности.

Верхнюю ступень монтируют на небольшом расстоянии от стены, очень важно чтобы между стеной и ступенью был зазор, такой чтобы проходил лист обоев.
Перила всегда приваривают сбоку лестницы, так чтобы не изменить ее ширину.
Все детали в местах сварки шлифуют, то есть все швы, зазубрины и заусенцы, затем металлической щёткой сметают металлические частицы. После этого лестницу из металла грунтуют и окрашивают.
Ступени из дерева монтируют после того как краска окончательно высохнет

Качественные сварочные работы — это гарант к долгому сроку эксплуатации лестницы

А антикоррозийное покрытие надолго защитит металл от порчи.
Со временем металлическую лестницу можно будет, отделать разными материалами и за счёт отделки она не будет смотреться громоздкой.
Если вы вдруг не уверены в своих силах, или не умеете производить какие то работы, то лучше всего воспользоваться услугами профессиональных рабочих.
Главным фактором выбора лестницы из металла является экономия средств.
Лестница в первую очередь должна быть удобной, не сильно крутой и не сильно пологой.

В статье мы рассказали, как сделать металлическую лестницу на второй этаж.

Конечно, из какого материала делать лестницу решать только вам и никому больше, но лестница из металла получается визуально лёгкой, поэтому мы рекомендуем именно эту конструкцию.

Надеемся, что данная информация была вам полезной. Желаем вам удачи, терпения и вдохновения!

Варианты конструкции и формы

Ступенька – главная составная часть лестничного марша. По рекомендации специалистов, минимально допустимое количество ступеней в лестнице – 3, а максимальное – 18. Есть три главных критерия, которые определяют вид ступеней.

По месту расположения:

Фризовые – бывают верхние и нижние. Первая заканчивает подъем на верхнем уровне, а вторая – начинает его на нижнем.
Рядовые – все остальные ступени, образующие марш.

По геометрии:

Прямые – рядовые элементы, имеющие по всей длине проступи равную глубину. Из них состоит преобладающее количество маршевых лестниц, особенно это касается прямых подъемов.
Забежные – элементы, используемые при моделировании поворотных маршей. Они применяются в винтовых сооружениях и имеют неодинаковую глубину проступи: более узкую у внутреннего края и более широкую с противоположной стороны.

Виды ступеней

В зависимости от наличия или отсутствия подступенков лестницы бывают:

Открытые – имеют ступени, в которых имеется только горизонтальная часть или проступь. Расстояние между конструктивными элементами остается незаполненным.
Закрытые – имеют ступени с подступенками.

Кроме того, элементы лестничного марша отличаются друг от друга по форме:

Прямые. Они имеют вид прямоугольника. Данный вид не рекомендован для винтовых конструкций. Крепить такие элементы можно любым способом.
Круглые характеризуются радиальными краями. Их используют часто для оформления крыльца на улице и в качестве самой нижней ступени при подъеме.
Полукруглые ступени применяют также при входе в дом с улицы. С одной стороны у них полукруг, а с другой – прямая линия.
Элементы в форме трапеции образуют конструкцию винтовых лестниц и поворотных моделей лестниц.

Ступени изготавливаются из разных материалов: древесины, бетона, металла, стекла, кирпича, шпонированной фанеры. По мнению специалистов, проще всего работать с деревом: заготовки делаются легко и инструменты для их изготовления достаточно просты в обращении.

Этапы монтажа лестницы

Лестница на крыльцо из дерева

Монтаж лестницы для крыльца деревянного дома выполняется в такой последовательности:

Заливается фундамент;
Устанавливаются и крепятся косоуры;
Монтируются ступеньки;
Сооружается ограждение лестничного марша, при необходимости.

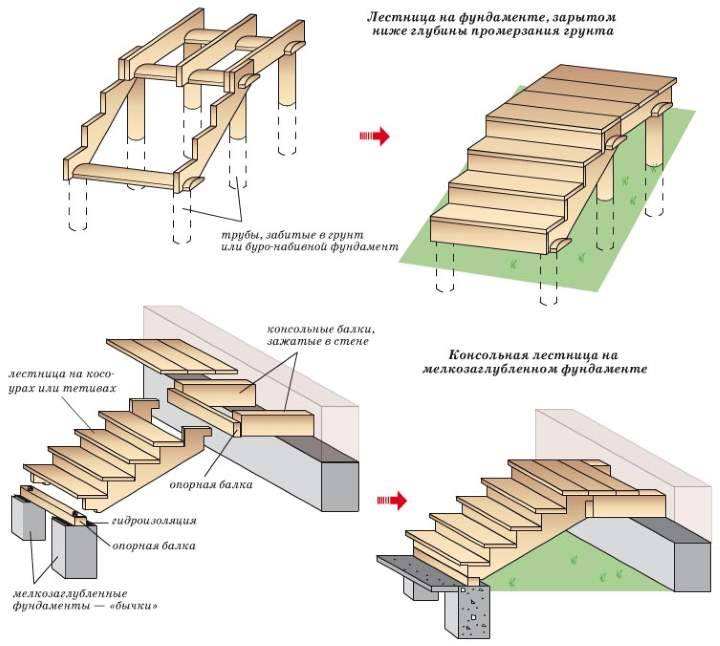

Заливка фундамента

Чтобы лестницы на крыльцо деревянные были надежными и долговечными, необходим фундамент.

Он может быть:

Столбчатым. В этом случае:

Роются ямы, глубина которых 800 мм;
Насыпается слой песка;
Сверху слой щебенки;
Вставляются стойки строго под углом 90° к нижней ступеньке;
Яма заливается бетонным раствором.

Роется яма глубиной 500 мм;
Засыпается слой песка;
Укладывается щебенка;
Для увеличения прочности фундамента его следует армировать;
Заливается бетон.

Деревянные лестницы на крыльцо чаще всего сооружаются на столбчатом фундаменте. Его легче вписать в дизайн участка, а запаса прочности конструкции будет достаточно. Плитный имеет большую прочность, его лучше использовать для очень мощных и достаточно тяжелых конструкций.

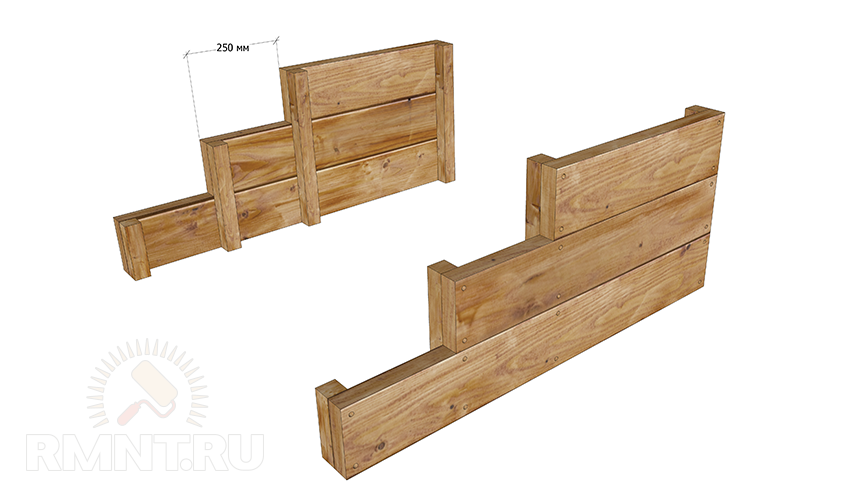

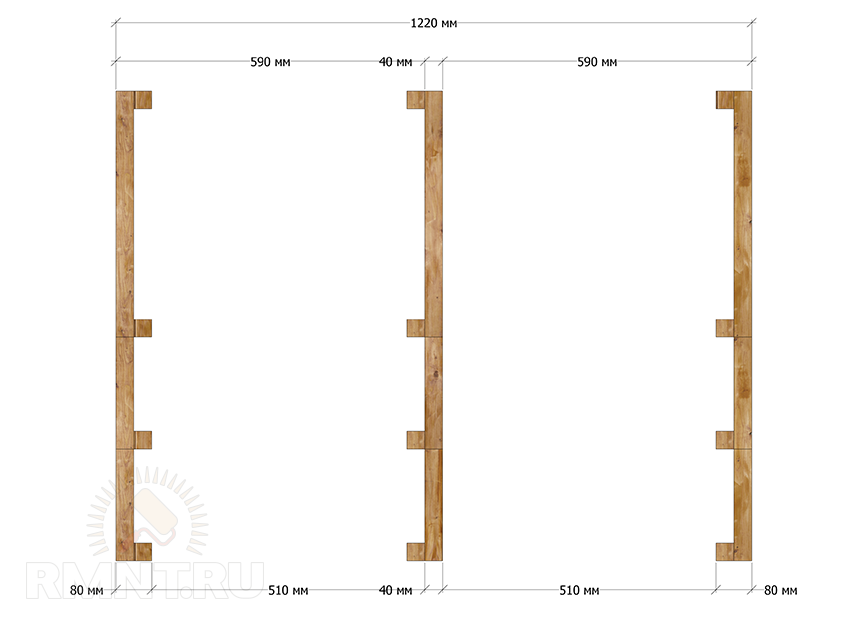

Установка косоуров

Если монтируется деревянная лестница, крыльцо в дом уже существует, установка косоуров производится без особых проблем.

Нижняя часть элемента устанавливается на ранее подготовленный фундамент, а верх крепится к крыльцу или к фундаменту дома. Косоуры или тетивы крепятся саморезами на опорную площадку, редко используются гвозди.

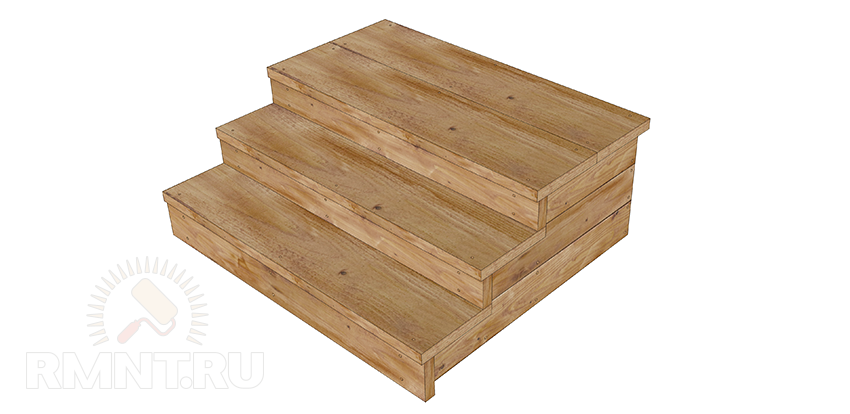

Монтаж ступенек к тетиве

Существует несколько способов крепления ступенек на тетивах:

Самый простой, но не слишком изящный и довольно грубый вариант — крепление ступенек на опорных брусках или уголках. Сначала на этих деталях сверлятся отверстия, через которые они шурупами или гвоздями крепятся к самой тетиве. Затем на них укладываются ступеньки, которые сверху прикручиваются такими же шурупами или прибиваются гвоздями;
Крепление ступеньки в паз с остатком. В этом случае в ступеньке и в тетиве делаются два встречных паз и гребень. Затем ступенька вставляется в тетиву. Минус этого крепления – при частой нагрузке на конструкцию со стороны паза, со временем могут отслоиться волокна древесины, что может привести к поломке ступеньки;
Самый надежный и красивый вид соединения — серединная вязка, имеющая несколько подвидов:

соединение ступенек шкантами – один из наиболее простых методов крепления, но в этом случае прочность всей конструкции будет зависеть непосредственно от надежности самих шкантов. Чтобы повысить их прочность лучше каждую сторону ступенек крепить на трех элементах, а диаметр их выбирать 10 мм;
соединение деталей в широкий паз на тетиве, в который торцом забивается ступенька. Это один из наиболее надежных и популярных методов для монтажа ступенек на тетивах.

Варианты крепления ступенек на тетивах

Крепление ступеней к косоуру

При установке подступенка к косоуру, крепежные элементы должны не только фиксировать ступеньки от смещения, но выполнять и декоративную роль, маскируя само крепление.

Самый простой способ – сверление отверстий в подступенках, в местах их крепления к косоуру и фиксировать мощными саморезами. Чтобы скрыть следы крепления, саморезы должны закручиваться в потай, а для лучшего эффекта, лучше просверлить неглубокое отверстие большим диаметром, а затем поставить полимерную заглушку.
Ступеньки на косоуры можно установить на шканты. При этом в косоуре и ступеньке сверлятся отверстия под диаметр шкантов, после чего ступеньки сажаются на клей. Серьезный недостаток такого способа – из-за большой нагрузки на лестницу или при слишком широких ступеньках, крепление будет не слишком долговечным.
На косоуры можно закрепить, заранее подготовленные кобылки, на которые закрепить ступеньки.

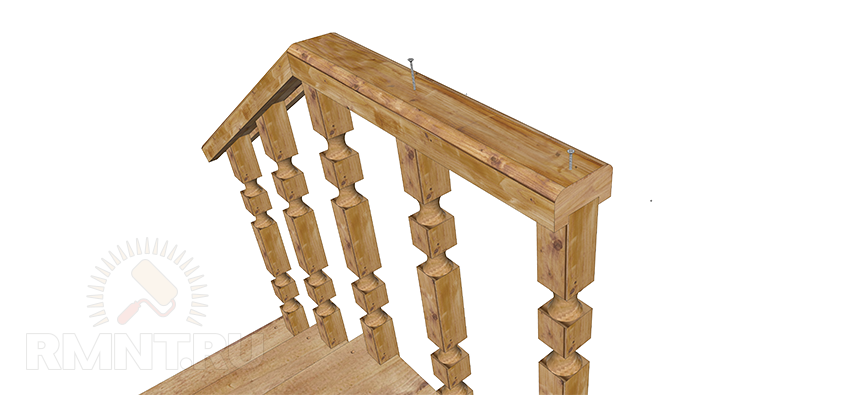

Крепление перил

Монтаж перил

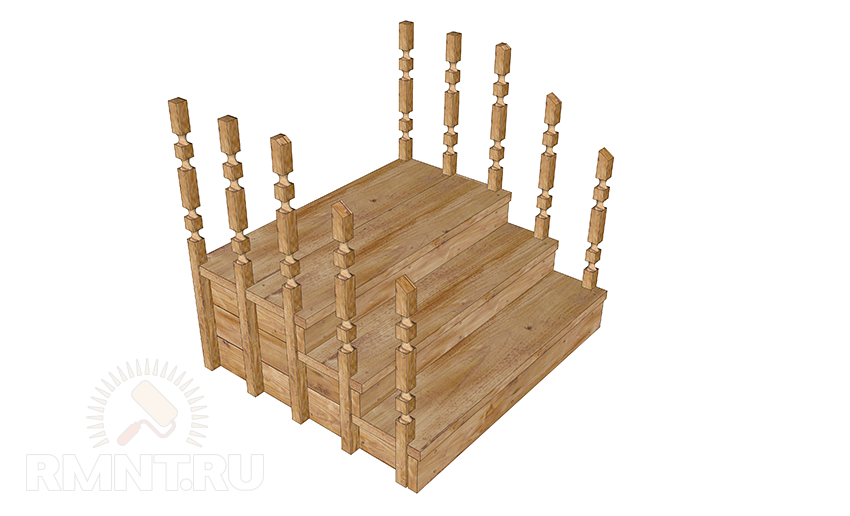

Перила делают любую лестницу более привлекательной и придают ей завершенный вид. Чтобы избежать появления на руках травм, поручни должны иметь гладкую поверхность, быть удобными для скольжения. Главные элементы перил: стойки и поручни.

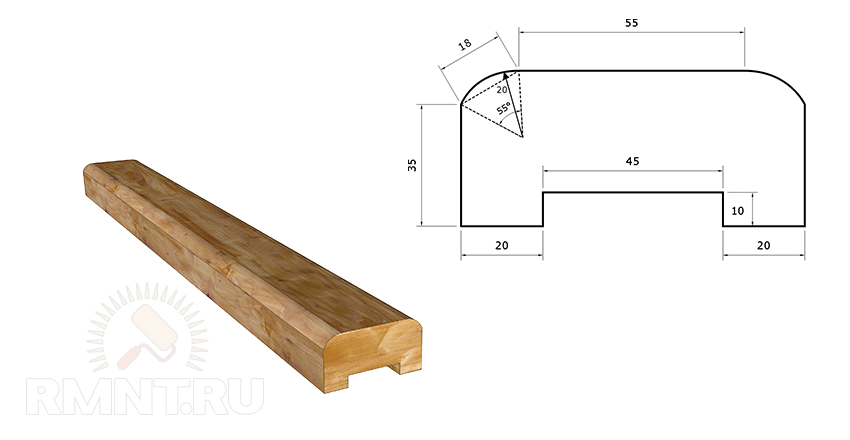

Расстоянием между стойками должно не превышать 100 мм. Верхняя часть стоек соединяется с поручнями. Для этого применяется соединение шипо-пазового типа.

Закругленные части поручня конструкции стягиваются потайными винтами. Внизу стойки крепятся на лестницу или заводятся в специальные гнезда.

Как изготавливаются и монтируются деревянные лестницы и крыльцо, все подробности и нюансы процессов, подробно показывает видео в этой статье.

После того, как лестница из дерева своими руками для крыльца была смонтирована, нужно не забывать правильно за ней ухаживать, периодически обрабатывать все элементы защитными средствами.

Требования к лестницам

Правильно изготовленная лестница с врезкой ступеней в тетиву

Деревянные лестницы, используемые на производстве, должны соответствовать нормативам.

Приведем названия нескольких из них:

СНиП 12 – 03 – 2001: Охрана труда в строительстве.
ПОТ РМ-012-2000: Правила по охране труда при высотных работах.
ГОСТ 24258 – 88: Технические условия на средства подмащивания.

Не будем выдумывать ничего нового, применим их и для нашей домашней конструкции. Наша приставная деревянная лестница, чертежи и материалы для нее, способ сборки будут полностью соответствовать им. Перечислим основные требования.

Требования к материалам

Ступени и тетивы лестниц должны выдерживать вес не менее 120 кг.
Изготавливаются элементы лестниц из сосны, в крайнем случае, ступени можно делать из твердых пород (береза, бук, ясень, дуб).
Не допускается наклон волокон более 7%.
Древесина не должна иметь дефектов нарушающих ее прочностные характеристики — трещин, сучков распиленных по оси, завитков, смоляных карманов. В тетивах не должно быть трубок сердцевины.

Такой брус можно использовать для лестницы

Элементы лестницы выполняются из цельных кусков дерева. В качестве исключения, допускается изготовление из склеенных на всю длину планок. При этом клееный брус не должен по прочности уступать цельному массиву, и не должен иметь расслоений и вздутий на стыках.

Клееный брус без дефектов тоже допустим

Наружные поверхности должны быть отциклеваны и не иметь неровностей и задиров.

Требования к конструкции

Еще один пример безопасной лестницы

Деревянные лестницы не изготавливаются длиной более 5 метров.
На верхней внешней грани ступеней прямоугольного сечения должна быть снята фаска размером не менее 2 мм.
Тетивы должны связываться перед первой и после последней ступени, а также каждые 2 метра длины между собой стальными стяжками диаметром не менее 2 мм на гайках шайбами.
Минимальное сечение ступеней — 2х4 сантиметра.
Шаг ступеней не более 0,35 метров.
Сборка ступеней и тетив производится в шип. Допускается соединение металлическим крепежом, с заглублением ступеней в выбранные в массиве лестницы пазы. При сборке в шип, применяют клей устойчивый к воздействию влаги.

Лестницы со ступенями собранными в шип

Крепление на брусках недопустимо

Требования безопасности

Не должно быть выступающих деревянных и металлических элементов, все детали заглубляются заподлицо.
Если лестница будет опираться на грунт, то в нижней части тетив устанавливаются оковка с металлическими шипами для предотвращения скольжения. С той же целью для работы на твердых поверхностях (бетон, паркет, керамическая плитка) внизу устанавливают резиновые башмаки или накладки.
При опоре верхней части лестницы на трубы или аналогичные детали вверху устанавливают металлические крюки, обеспечивающие надежную фиксацию и исключающие опрокидывание.

Гайки на стяжных болтах надо утапливать а не оставлять как на этом снимке

Если соблюсти все эти требования, то ваша лестница будет надежной — но дополнительно обязательно проведите испытание (о методике мы расскажем чуть ниже). Но если есть желание и способности, дополнительно можно провести и расчет конструкции.
