Крепление канализационных труб: способы, как выбрать и правила монтажа

Места крепления трубопроводов

Существует несколько вариантов размещения трубопроводов:

Чаще всего используется крепление труб к стене. Так уходит меньше материала, исключаются лишние изгибы. Снижается опасность образования засоров. Однако, в домах старой постройки нередко трубы утапливают в пол. Этот вариант еще эффективнее, так как уровень размещения системы получается гарантированно ниже сливных гарнитур сантехники. Иногда используется крепление канализации к потолку. Это удобный вариант, если стояк уходит в подвал частного дома. Трубы не мешаются под ногами, не занимают место вдоль стен. Кроме этого, трубы можно закреплять под подвесной потолок. Для этого их надо опустить этажом ниже, или использовать насос для сточных жидкостей.

Монтаж труб канализации

Для закрепления труб на стене необходимы соответствующие материалы и инструменты:

трубы и фасонные элементы;
крепежные хомуты;
опоры;
кронштейны;
подходящие инструменты.

Процедура крепления труб выглядит таким образом:

При укладке трубопровода необходимо учитывать возможные температурные перепады. Например, в теплом помещении они будут отсутствовать, поэтому крепление канализационных труб к потолку или стене выполняется неподвижно, ведь трубы не будут смещаться вдоль своей оси. Фиксация труб производится в местах ее изгибов, поворотов и крепления арматуры.
Установка подвижных опор необходима в том случае, если трубы будут расширяться под воздействием температуры. В таком случае трубопровод сможет спокойно менять свои размеры, но отклониться от проложенного курса ему не удастся.
Перед прокладкой труб нужно разметить на стене оси, вдоль которых будет проходить трубопровод. Все опоры устанавливается вдоль отмеченной линии, чтобы трубы стояли на своих местах. Для крепления опор можно использовать саморезы или дюбели – выбор будет зависеть от материала стен. При установке труб на расстоянии от стены применяются кронштейны. В любом случае, после монтажа креплений можно заняться непосредственно закладкой трубопровода.
Сначала труба монтируется на опоре. После этого крепежным хомутом осуществляется крепление канализационных труб к стене. Большинство хомутов оснащается резиновыми манжетами, которые не только компенсируют тепловое расширение, но и гасят вибрационное и шумовое воздействие. Закрепление хомута осуществляется при помощи металлической шпильки.
Расстояние крепления канализационных труб необходимо рассчитывать заранее, зная материал труб: для пластиковых конструкций дистанция обычно составляет около 2 м, а вот более тяжелые металлические трубы нужно крепить чаще.
Лучше всего монтировать трубы в штробах или каналах

В результате такой установки трубы будут максимально надежно зафиксированы, а их изоляция будет находиться на высшем уровне.
Как при расчете проекта, так и при прокладке труб важно помнить о том, что необходимо соблюдать обязательный уклон (минимум 2 см на 1 метр), обеспечивающий движение жидкости внутри труб. Также при закладке желательно свести к минимуму количество прямых углов, чтобы предотвратить возможные засорения системы.

2 Как установить канализационные трубы – горизонтальная часть сети

Больше проблем у неопытных монтажников вызывают горизонтальные трубы канализации. Несмотря на свое название, они прокладываются не строго горизонтально, а под определенным уклоном. Если такового на стадии проектирования системы не будет предусмотрено, об эффективном функционировании канализации можно и не мечтать.

Уклон позволяет водам под влиянием естественных сил гравитации стекать по трубам. Профессионалы высчитали, что идеальной скоростью стока жидкости является ее показатель в пределах от 0,7 до 1 м/с. А достигается он тогда, когда уклон в сторону вертикального участка трубопровода составляет 2-3 см на каждый погонный метр сети. Если труба имеет диаметр более 50 мм, уклон нужно обеспечивать из расчета 20 мм на метр погонный, если меньше – 30 мм.

Увеличение рекомендованного уклона ведет к тому, что потоки жидкости начинают стекать с большой скоростью. Это стопроцентно станет причиной образования осаждений на элементах трубопровода. Да и те устройства, которые располагаются дальше всего от основного вертикального стояка, придется поднимать очень высоко. Уменьшение уклона также не даст ничего хорошего – внутри труб крупные частицы будут накапливаться быстрыми темпами из-за снижения скорости потока.

Еще один важный совет для тех, кто пока не знает, как правильно монтировать канализационные трубы: на конце любой трубы, проложенной в жилище горизонтально, должен устанавливаться гидрозатвор. Обустраивают его посредством выполнения специзгиба трубного изделия или при помощи санитарно-технического устройства (сифона). Этот затвор необходим для того, чтобы из канализации в жилище не проникали неприятные “ароматы” от сточных вод.

В тех случаях, когда к новой канализации не планируется подключать бытовые агрегаты и сантехоборудование сразу же после сдачи системы в эксплуатацию, следует одевать специальные пластиковые заглушки на выводы труб. Впоследствии такие заглушки легко демонтируются, и к открывающимся отверстиям можно будет подключить нужные коммуникации.

Правила фиксации труб к стене

При устройстве системы канализации важно учитывать температурные перепады. В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны

Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб

В отапливаемых помещениях изменения диаметра труб практически исключены или незначительны. Но в холодных помещениях они могут быть достаточными для появления риска разрушения всей конструкции. Проблема решается за счет применения плавающего метода фиксации труб.

Монтаж канализации выглядит следующим образом:

Прокладка канализационных труб начинается с разметки площади. Затем стенах, полу или потолке рисуют линии прокладки труб. По этим меткам происходит установка крепежных элементов. К ним фиксируют трубы с помощью хомутов. Для установки хомутов используются саморезы или дюбели.
Труба устанавливается к опоре, на нее фиксируют хомут. Желательно использовать такие крепежи, которые обладают резиновыми вкладышами. Они погасят вибрацию и снизят шум от использования канализации. Хомуты легко крепятся металлической шпилькой.

Устройство теплоизоляции

Иногда прокладывать трубопровод ниже уровня промерзания экономически или технически невозможно. В таком случае принимаются меры по его утеплению. Для чего это нужно? При проходе стоков по трубопроводу, они не полностью перекрывают его просвет. Зимой часть трубного сечения заполнена холодным воздухом. Влага испаряется с поверхности тёплых стоков и конденсируется на «потолке». В результате начинает образовываться слой изморози. Нарастая, он становится способен перекрыть просвет настолько, что в этом месте скорость протекания стоков замедляется, и оседают иловые отложения.

На практике используют два решения этой проблемы: обогрев и утепление участка ТП, проложенного в зоне действия отрицательных температур. Для утепления детали участка «одевают в шубу» из материалов с малой теплопроводностью. Существует две разновидности утеплителей, технология крепления которых различна:

формованные изделия (скорлупа),
рулонные изделия.

Если используются рулонные утеплители, то сначала в траншею укладывается слой утеплителя. Поверх укладывается собранный участок трубопровода. Его обёртывают рулонным материалом с небольшим нахлестом и крепят проволокой или синтетической лентой.

Формованные утеплители имеют внутренний диаметр, соответствующий диаметру труб, на которые надеваются перед укладкой в канаву. Сверху этот «сэндвич» обматывается гидроизоляцией, концы которой крепятся строительным скотчем.

Способ обогревания используется, если применение утеплителя не решает проблему. В таком случае используется греющий кабель, прокладываемый продольно. Он крепится алюминиевой лентой снизу к трубе. Подключается к сети антиобледенения или отдельному блоку питания.

В продаже имеются заводские изделия с утепляющим слоем. Есть изделия, в которых утепляющий слой дополнен обогревательными элементами. На монтаже нужно обеспечить качественную герметизацию стыков, чтобы проникающая вода не нарушила теплоизоляционные свойства «шубы».

Утепляют не только участки наружной канализации. Детали внутренней КС в неотапливаемых подвалах, также нуждаются в утеплении. Способы те же.

Правила монтажа крепежей канализации

Схема монтажа отвода канализации.

Крепеж удерживающих элементов осуществляется в соответствии с определенными требованиями и правилами. Канализационная система представляет собой сложный комплекс разнообразных элементов, которые будут в дальнейшем подвергаться разнообразным влияниям: нагрузочным, вибрационным, коррозийным, засоряющим. В связи с этим необходимо во время установки системы придерживаться определенных рекомендаций и правил.

Правило первое: расположение крепежей

Очень важно правильно рассчитать месторасположение всех хомутов. Крепления производятся там, где канализация имеет изгибы, разветвления, закрепления арматуры, соединения между трубами

Для корректного расчета месторасположения хомутов следует предварительно составить общую схему прокладки канализационных труб. Такую схему можно обозначить осевыми линиями прямо на стенах.

Правило второе: уклон труб. Необходимо крепить хомутные держатели таким образом, чтобы минимальный уклон канализационной трубы составлял минимум 20 мм на погонный м трубопровода. При этом следует избегать частых перпендикулярных поворотов, которые являются самыми опасными с точки зрения засорения местами канализации.

Правило третье: чередование жестких, неподвижных хомутов и плавающих креплений. Каждая труба должна быть закреплена как минимум одним жестким, нескользящим крепежом, располагающимся обычно у основания трубы – места ее соединения с другими элементами канализации. В то же время правила крепления требуют чередования разных видов хомутов: жестких и плавающих.

Правило четвертое: расстояние между крепежами. При установке пластиковых или металлопластиковых канализационных труб их крепеж производится из расчета 2-метрового расстояния между хомутами. Если же используются более тяжелые металлические трубы, то желательно их крепить чаще, где-то через 1-1,5 метра.

Правило пятое: надежность крепления. Канализационные трубы в процессе эксплуатации подвергаются определенным нагрузкам, вибрациям, температурным перепадам. Это означает, что они должны быть надежно закреплены к стенам или другим несущим поверхностям. Дюбели или анкоры хомутов должны прочно держаться в несущем материале, который не должен крошиться или растрескиваться. Иногда из-за невозможности прочно прикрутить хомут приходится даже менять первоначальную схему прокладки труб.

Таким образом, соблюдая эти элементарные, но очень важные правила, можно просто самостоятельно смонтировать канализационный отвод в собственном частном доме. Тем более что производители всех конструктивных элементов и материалов сегодня максимально заботятся об удобстве и простоте монтажа. Все крепления, хомуты, соединяющие элементы и прокладки устанавливаются очень просто. Их монтаж не требует использования специальных инструментов или наличия особенных профессиональных навыков.

Практикум

Итак, у вас готова и намечена схема трубопровода. Собраны необходимые материалы. Можно приступать к креплению.

Фиксация трубы к стене требует минимального расстояния. Аналогичное требование и при креплении канала к потолку. Если необходимо отступить от стены, то нужно использовать специальный кронштейн из металла. С помощью перфоратора в несущей конструкции проделывается отверстие, куда вбивается дюбель. На него закрепляется хомут с трубой. После этого боковые винты фиксируют нужное положение водопровода.

От криволинейных участков следует отступать на 15 см. Стыковка частей трубы и фитингов укрепляется с помощью обжимных хомутов. Минимальное расстояние от стен составляет 5 мм. При плотном соприкосновении труба может быть повреждена при постоянном трении и вибрации.

Как стыкуются металлопластиковые и полипропиленовые трубы

Существует только один способ монтажа труб, выполненных из разных материалов. Это резьбовой монтаж, поскольку пайку и склеивание изделий здесь невозможно использовать.

Это объясняется тем, что место стыковки должно обладать не только герметичностью, но и способностью испытывать высокие динамические нагрузки (разность предельных давлений).

Быстрый монтаж труб из различных материаловИсточник glawtruba.ru

Перед тем, как соединить металлопластиковую трубу с полипропиленовой, необходимо подобрать нужные детали:

Металлопластиковые изделия оснащаются специальными наконечниками.
Полипропиленовые секции, в свою очередь, оборудуются муфтой, на которую нанесена резьба.

Способы монтажа

Какие материалы можно использовать, мы разобрались. Осталось понять, как закрыть трубы в туалете с помощью этих материалов. Сначала рассмотрим, как сделать каркас под зашивку из гипсокартона или пластиковых панелей. Работы ведём в несколько этапов (см. видео в конце статьи):

Сначала нужно выполнить разметку будущего каркас на стенах помещения.
После этого по разметке крепятся продольные направляющие из бруса сечением 20х30 мм или специального профиля для гипсокартона. Направляющие крепим к стене на дюбелях и саморезах.
После этого устанавливаем поперечные бруски или профили. Крепим саморезами к уже установленным направляющим. Шаг поперечных элементов обычно равен 30-50 см. При этом не забываем, что нам нужно будет установить ревизионные люки. Обычно они монтируются в том месте, где установлены счётчики, запорная арматура, или там, где есть ревизионное отверстие для прочистки канализации. Место под будущий люк нужно дополнительно усилить брусками или профилями (при этом стоит придерживаться габаритов люка).
На данном этапе можно приступать к зашивке короба листами гипсокартона или пластиковыми панелями. Гипсокартон крепим саморезами к коробу, а для фиксации пластиковых панелей используем специальные пластиковые направляющие и угловые элементы. Оставляем отверстие под люк.
Если использовались панели, то теперь можно устанавливать ревизионный люк.
Если монтаж короба выполнялся с использованием гипсокартона, то выполняем его финишную отделку при помощи керамической плитки, обоев или покраски. И только после этого монтируем люк.

Существует несколько вариантов устройства короба:

В виде сплошной фальш-стены. Этот вариант подходит для небольших туалетов, в которых трубы сосредоточены на одной стене за унитазом. Также этот способ применим при монтаже подвесного унитаза, поскольку за ним можно спрятать несущий каркас санитарного прибора. Единственный недостаток фальш-стены состоит в том, что в этом случае ограничивается доступ к трубам и в случае аварии придётся демонтировать всю стену.
Если все трубы и стояки собраны в одном углу помещения, то лучше сделать квадратный короб, за которым будут скрыты все коммуникации. Не забываем сделать люк в месте установки счётчиков и запорной арматуры.
Косая фальш-стена делается в том случае, если от группы стояков отходят более тонкие трубы, которые нужно тоже скрыть. В этом случае делать ровную фальш-стену нецелесообразно, поскольку она заберёт много полезной площади помещения. В таком случае выполняют немного скошенную конструкцию вдоль той стены, по которой проходят трубы от стояков.
Если вы не знаете, как спрятать трубы в туалете, где коммуникации проходят так, что для того чтобы их спрятать, придётся отгородить чуть ли не половину помещения, то можно использовать многоуровневый короб. В этом случае трубы закрываются коробом только до определённой высоты, а не на всё помещение.

Если вы планируете использовать жалюзи, то крепёж под них монтируется на потолке. При этом сами жалюзи могут закрывать стену полностью (от стены до стены) или частично. Второй вариант используется, когда трубы находятся в нише, расположенной на задней стене. Также может отличаться и высота жалюзи в зависимости от особенностей прокладки коммуникаций. Так, жалюзийная конструкция может быть на всю высоту помещения или только до тех пор, где проложены трубы. Видео инструкция по монтажу гипсокартонного короба в туалете:

Вентиляция канализации

Согласно СНиП, необходимо предусматривать вентиляцию канализационной сети через специальные стояки, проходящие через кровлю. Каждый водоотводный стояк должен быть оборудован устройством для вентиляции. Вентиляция выполняет три основных задачи:

Удаление неприятных запахов.
Поддержание постоянного давления.
Снижение уровня шума.

Диаметр вентиляционной трубы должен быть равным, или превышать размер стояка. Вытяжную часть канализационных стояков нельзя объединять с дымоходом или вентиляционной системой.

Примерная схема размещения вытяжной части канализации двухэтажного дома представлена на рисунке:

Схема размещения вытяжной части канализации

В данном примере фановая труба проходит между стропил крыши и выводится на кровлю вблизи конька. Также могут быть использованы другие варианты размещения вентиляции:

Другие варианты размещения вентиляции

Если внутренняя канализация не обустроена вытяжной вентиляцией, при сливе воды будет происходить разрежение воздуха и распространение запахов в помещении.

СНиП регулируют также возвышенность вытяжной части канализации над кровлей. Общие правила расчета высоты следующие:

На плоской неэксплуатируемой кровле – 0,3 м;
На скатной кровле – 0,5 м;
На эксплуатируемой кровле – 3 м;

Расстояние от сборной вентиляционной шахты должно составлять не менее 0,1 м.

Если вентиляцию канализации невозможно обустроить по техническим причинам, следует использовать воздушный вентиляционный клапан канализации. Его устанавливают на стояке выше сантехнических приборов, чтобы избежать попадания в него нечистот.

Жалюзи или рольставни

Практичный способ сокрытия коммуникаций. Но у него также есть не только достоинства, но и недостатки. Ниже мы более подробно рассмотрим все нюансы.

Декоративные жалюзи

Многие трубы в санузле маскируют вертикальным или горизонтальным жалюзи. Они станут своеобразными шторками, которыми легко загораживать не эстетичный вид. Когда нужно, их просто сворачивают и доступ к трубам готов.

К главным достоинствам жалюзи относятся:

экономия места;
простая и быстрая установка без строительного мусора;
работы проводятся очень быстро;
прочность и долговечность;
доступная цена;
большой выбор цветов и рисунков;
при повреждении одной ламели ее нетрудно заменить, нет нужды выбрасывать всю конструкцию.

Рольставни

Закрыть участок рольставнями практичнее. Их конструкция более прочная и надежная. Но они занимают значительно больше места, чем жалюзи. Особого внимания заслуживают автоматические рольставни. Закрыть с их помощью легко, а использовать – удобно. К ним прилагается дистанционный пульт управления.

Скрыть трубу при помощи роль ставней обойдется дороже и займет больше времени. На панели можно нанести практически любой рисунок. Делается это методом фотопечати. За панель прячем бытовые мелочи. Достаточно дополнительно прибить несколько полок.

Для отделки верхней части потребуются другие материалы. Необходимо будет учесть особенности подъемного механизма. То же самое и с низом. Из-за сантехники ролеты не полностью опускаются, скрыть до конца нельзя. Чтобы прятать нижний участок, используют вторую часть полотна.

Какие расчеты производят при планировании внутренней канализации

Работа по проектированию внутренней канализации должна осуществляться строго в соответствии с вышеизложенными правилами. Кроме того, для их соблюдения требуется проведение определенных расчетов:

На общей схеме обозначают места, где будет располагаться тот или иной прибор. Его расстояние от стояка, диаметр подводящей трубы, вариант крепления и соединения с канализацией продумывают заранее. При этом просчитывают необходимое количество материалов.
Определяются с типом самой канализационной системы. Они бывают напорные и самотечные. Обычно из-за простоты используют систему, в которой вода течет под действием силы тяжести Земли. Главное здесь, высчитать наклон труб по правилам, изложенным выше.
Согласно техническим характеристикам каждого санитарного прибора, вычисляют его одномоментный сток. От этого показателя зависит толщина подводящей трубы. В большинстве случаев для всех устройств, кроме унитаза, подходит 50 миллиметровая труба
Высчитывают наиболее оптимальное место для монтажа стояка. Чаще всего это туалеты. Если в доме их два, в разных вертикальных плоскостях, то и стояка лучше сделать два.
Рассчитывать схему канализации нужно так, чтобы максимально сократить количество имеющихся углов поворота. Это значительно снизит риск возникновения засоров.

Вышеуказанные расчеты, выполненные правильно, позволят сделать канализацию наиболее работоспособной и эффективной даже при возникновении перегрузок.

Составные части канализационной сети

Сеть канализации состоит из труб, уголков, тройников и др., состыкованных друг с другом и с сантехническими устройствами и септиком. Количество деталей системы зависит от сложности устройства внутренней и наружной сети, и перекрываемых расстояний. Больше деталей — больше стыков. Особенностью работы внешней канализационной сети является то, что она должна одинаково хорошо работать при повышенном давлении грунта и в условиях зимнего холода.

Материалы

Ещё пару веков назад, на смену деревянным и керамическим трубам пришли стальные и чугунные. Они прочные, хорошо выдерживают как физическую нагрузку, так и температурные перепады в широком диапазоне. Однако они подвержены коррозии, имеют большой вес. Чугунные отличаются сложностью устройства стыков и шероховатостью стенок, а это — препятствие свободному току жидкости. Кроме этих материалов использовался асбоцемент и керамика.

С появлением пластика детали трубопроводов (ТП) стали делать из:

полипропилена (серые изделия используются вне грунта, имеют малую кольцевую жёсткость, выдерживают температуру до +95 град.);
поливинилхлорида («рыжики» укладываются в грунт, температуру держат лишь до 45 град., прочные: кольцевая жёсткость от класса sm2 до sm8. Укладываются на глубину от 1 до 8 м);
полиэтилена.

Полимерные детали мало весят, хорошо соединяются друг с другом. Они долговечны, имеют гладкие стенки, устойчивы к агрессивным средам. ПВХ конструкции также устойчивы к УФ-излучению. К сожалению, полимерные изделия менее прочны, чем металлические, и при механических нагрузках могут деформироваться.

Другие достоинства пластиковых изделий:

нетоксичны,
неэлектропроводны,
недороги,
не утрачивают свой внешний вид.

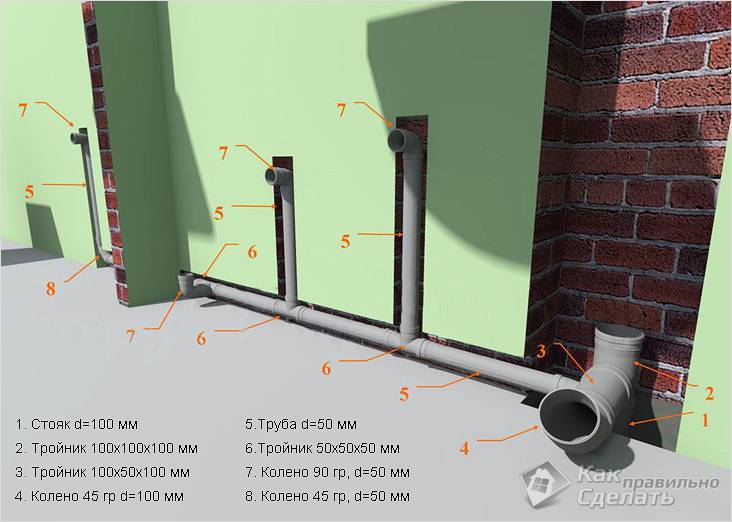

Схема канализационной системы

Устройство канализации регламентируется СНиП. Уклон трубы, материалы, способы крепления, расстояние от жилых и нежилых объектов определяется с учетом особенностей строительства и санитарных норм.

В общем виде схема канализации такова:

через этажи здания проходит вертикальный стояк;
от каждой точки слива воды – унитаз, кухонная мойка, слив ванной, прокладывается горизонтальный трубопровод. Закрепляется к стене, к полу привинчивается только сантехника;
горизонтальные отрезки транспортируют слив к вертикальному стояку;
по стояку жидкость перемещается к водоводу большего диаметра, расположенному в подвале, и выводит воды из здания. Закрепляется он к потолку или к стене;
внешний трубопровод перемещает слив в городскую канализационную систему к очистным сооружениям или отстойникам.

На всем своем протяжении трубопровод нуждается в каком-то креплении. В противном случае конструкция потеряет соосность и перестанет функционировать.

Финишная отделка короба закрывающего канализационную трубу в туалете

По завершении монтажа коробов, остаются открытыми внешние углы. На них нужно приклеить отделочный угол, фиксируя его скотчем пока клей не схватиться.

Трубы в туалете закрытые пластиковыми панелями.

Ненужные щели замазываются акриловым клеем или герметиком. Однако нужно помнить – пластик без щелей не бывает, увлекаться замазкой нежелательно.

Сантехнические люки приклеивают к поверхности панели, фиксируя их распорками. Но если отверстие под люк сделать на пару миллиметров меньше, то люк все равно войдет и будет отлично держаться без всякого клея.

Полностью смонтированные, отделанные и промазанные герметиком короба имеют замечательный внешний вид и приемлемую надёжность. Кроме того, эти конструкции легко разбираются при необходимости.

Ошибки, касающиеся подключения сифонов

Подключение унитаза или любой иной сантехники к стоку проводится при помощи сифона, изготавливаемого в форме буквы U. Такой внешний вид изделия способствует постоянному нахождению воды в нём, что, в свою очередь, ведёт к образованию гидробарьера и не позволяет неприятным ароматам поступать в помещение. Если не учесть следующие недочёты, то система не сможет выполнять свои функции:

отсутствие вентиляции. В такой ситуации вакуум просто высосет воду, и запах будет свободно поступать в комнаты.
Запах может появиться и в случае испарение воды. Такая ситуация возникает при редком использовании унитаза по назначению.
