Виды конструкций крыш для гаража

Инверсионная схема утепления

Крыша в этом случае защищается гидроизоляционным барьером, который укладывается на бетонные плиты перекрытия. Затем выполняется теплоизоляционный слой. При такой схеме утеплитель будет защищать гидроизоляцию от воздействия солнечного света, и самое главное, от температурных перепадов.

Создаваемые условия позволяют получить гараж, у которого значительно увеличен срок безремонтной эксплуатации всей кровельной конструкции.

Рекомендуемый материал

Применение минеральной ваты или керамзита в этом случае недопустимо из-за их гигроскопичности. Они очень быстро намокнут и потеряют свои свойства. Единственно возможный вариант – покрыть кровлю плитами ЭППС. Он обладает требуемой жесткостью и практически нулевым водопоглощением.

Структура кровельной конструкции

Строение кровли будет выглядеть следующим образом:

• бетонные плиты перекрытия;
• выравнивающая цементная стяжка;
• гидроизоляция;
• утеплитель;
• кровельное покрытие.

Влагозащита и покрытие

Бетонные плиты выравниваются при помощи стяжки и покрываются слоем гидроизоляции. Это позволяет осуществлять крепление при помощи наплавления изоляции с использованием открытого огня. Крепление при помощи мастики также не теряет своей актуальности.

Финишное кровельное покрытие, монтируемое на гараж, выполняется из тех же материалов и по той же технологии, как и при проведении работ по традиционной схеме. Кровельные материалы в данном случае выполняют по большей части декоративную функцию.

Преимущества профнастила для крыши

По сравнению с другими кровельными материалами профнастил имеет следующие преимущества:

• небольшой вес и возможность плотной упаковки. Оба фактора облегчают доставку материала на объект, в том числе в труднодоступных для обычного транспорта местностях. Малый вес листов позволяет поднимать их на кровлю строения без подъемно-транспортной техники или с минимальным ее применением. Помешать подъему может только парусность панелей;
• отсутствие температурных и погодных ограничений при монтаже. Для устройства кровли нет необходимости дожидаться теплого сезона или сухой погоды, при подготовленном основании (кровельный «пирог» с гидро-, тепло- и звукоизоляцией) настелить кровлю можно в любой момент. Чтобы избежать неудобств и намокания основания, специалисты все же советуют не проводить кровельные работы во время затяжных дождей или снегопада;
• высокая стойкость материала к действию атмосферных осадков (в том числе агрессивных при расположении здания в промышленном районе), долговечность. Эти параметры сохраняются при условии правильного монтажа, без нарушения защитного слоя на стальных листах;
• возможность произвольного цветового решения кровли (большинство производителей предлагает широкую гамму оттенков защитного покрытия на профлисте);
• простота монтажа и отсутствие жестких требований к инструменту и строительным навыкам исполнителей;
• разумная цена.

Стоит также упомянуть привлекательный и современный облик дома, в котором отделали крышу дома профлистом.

Как правильно перекрыть крышу гаража своими руками?

Процесс перекрытия гаражной крыши при помощи плит выполняется в несколько этапов. В том числе:

1. На несущие опорные элементы выкладывается бетонная смесь толщиной от 20 мм.
2. Плита перекрытия в горизонтальном положении поднимается на требуемую высоту.
3. Регулируется подходящее расположение плиты, после чего она фиксируется на опорах.

Чтобы плита надежно закрепилась на месте, необходимо оставить минимальное расстояние 50 мм до стены по длинной стороне. Ширина опоры с короткой стороны должна быть больше 150 мм. В случае использование нескольких плит для просторного помещения, между ними нельзя оставлять промежуток.

Гараж из профнастила своими руками — монтаж профилированного листа

К горизонтальным прогонам каркаса профнастил крепится с помощью кровельных саморезов с резиновыми уплотнительными шайбами. Профлист укладывают с нахлестом в одну гофру, все стыки между листами в месте нахлеста лучше уплотнить с помощью кровельного герметика.

Для зашивки стен и крыши гаража желательно использовать целые листы. Любые лишние стыки могут стать причиной негерметичности конструкции и попаданию внутрь гаража атмосферной влаги.

Листы профнастила при монтаже кровли укладываются параллельно карнизу. При этом в районе карнизного свеса профнастил крепится к последнему прогону в каждую гофру для уменьшения вероятности его отрыва при сильных порывах ветра. Если крыша — двускатная, необходимо использовать конек.

Изготовить самодельный гараж из профнастила можно и с использованием специальных сэндвич-панелей. Этот способ удобен тем, что такой гараж не будет нуждаться ни в утеплителе, ни во внутренней отделке. Однако необходимо будет использовать усиленный каркас.

Если у вас нет желания или возможности самостоятельно заниматься сборкой, можно просто купить гараж из профнастила и установить его затем на любую подготовленную площадку. Установка и сборка подобных гаражей занимает всего несколько часов. Обойдется вам это примерно на 30-50% дороже, чем самостоятельная постройка гаража из профлиста, но зато вы не будете тратить свое время.

Читайте по теме:

Схема гаража из профнастила

В статье Вы найдете простые и подробные чертежи гаражей из профнастила с распашными и подъемно-поворотными воротами, а также узнаете, как собрать гараж из профлиста по этим схемам.

Каркасный гараж из профнастила

Что такое “сборный гараж” и почему он так популярен у автолюбителей? В чем преимущества каркасных гаражей? Сколько они стоят? Как устанавливать? Ответы на все эти вопросы читайте в статье.

Какие бывают гаражные ворота из профнастила?

Преимущества и недостатки различных видов ворот из профнастила для Вашего гаража. Если Вы еще не определились, какие именно ворота Вам нужны – читайте статью. В ней Вы найдете все, что нужно.

Виды крыш

Существует два вида крыш: плоские и скатные.

 Плоские крыши, на самом деле не плоские, просто угол уклона у них составляет не более 2,5 градусов. Чердачное помещение в таких строениях не предусмотрено.

В качестве кровельного материала используются мягкие типы кровли: рубероид, стеклобит, бикрост. Именно такой вариант прекрасно подходит для гаражных кооперативов. Гаражи расположены впритык,  друг другу и сделать крышу по-другому не получается.

Скатные крыши делаются под более сильным наклоном (15-60 градусов) и предусматривают наличие чердачного помещения.

Они имеют более сложную конструкцию из деревянных или металлических стропил.

Различают несколько видов скатных крыш:

• Односкатные крыши своими руками – представляют собой простую в изготовлении, но прочную конструкцию. Передняя часть здания выше задней, за счет этого получается уклон, скат. Прекрасный вариант для гаражей.
• Двухскатные крыши, как ясно из названия имеют два ската. По внешнему виду крыша напоминает палатку, конструкция немного сложнее предыдущего варианта, но тоже может быть выполнена самостоятельно. Гаражи с такой крышей делают в частных домах, если строение стоит отдельно и есть желание наверху обустроить комнатку для отдыха или хранения различных мелочей.
• Шатровые или вальмовые крыши имеют сложную конструкцию. Для гаражей используется редко, только чтобы соответствовать дизайну всего участка.
• Непосредственные крыши мансардного типа не так сложны в постройке как шатровые, но и простыми их не назовешь. Ее преимущество, большое пространство. Для гаражей используется в тех случаях, если вы собираетесь жить над ним, иначе просто нет смысла.

Теперь давайте рассмотрим, какой материал для крыши гаража можно использовать.

Подготовительные мероприятия

Гидроизоляция крыши

Перед закрытием кровли металлопрофилем необходимо будет побеспокоиться об обустройстве гидроизоляции, предохраняющей деревянные элементы конструкции и утеплитель от разрушающего воздействия влаги. Гидроизоляция, в качестве которой, как правило, используется толстая полиэтиленовая пленка, крепится непосредственно между стропил с помощью небольших строительных скоб. В местах стыковки соседних полос пленки делается небольшой нахлест (порядка 15 см).

Особое внимание необходимо обратить на то, что защитная гидроизоляционная пленка должна натягиваться с небольшим провисанием (около 2-х см), а между ней и утеплительным материалом должен быть небольшой зазор величиной порядка 2–3 мм. Поверх гидроизоляционного слоя монтируются специальные вентиляционные рейки, создающие условия для циркуляции воздуха в свободных пространствах под обрешеткой и исключающие возможность скопления в этом месте нежелательных влажных испарений

Поверх гидроизоляционного слоя монтируются специальные вентиляционные рейки, создающие условия для циркуляции воздуха в свободных пространствах под обрешеткой и исключающие возможность скопления в этом месте нежелательных влажных испарений.

Подготовка обрешетки

Для монтажа заготовок металлического профиля должна использоваться специальная обрешетка, обеспечивающая требуемую прочность кровельной конструкции и противостоящая ее разлому или прогибу под воздействием ветровых нагрузок или под тяжестью выпавшего снега.

Схема крыши из профнастила

Производители кровельных металлических изделий указывают основные параметры и порядок обустройства обрешетки под них в прилагаемой к товару инструкции. Вот почему перед началом работ рекомендуется внимательно изучить все указания по порядку применения приобретенного материала.

Крепление торцевой планки

По окончании монтажа обрешетки на ее скатном срезе прибивается специальная торцевая доска, ширина которой должна соответствовать высоте выбранного кровельного профиля.

Таким образом, общий состав кровельного покрытия, завершающим слоем которого является сам металлический профиль, обычно выглядит следующим образом:

• внутренний облицовочный слой, например, изготовленный из гипсокартона;
• потолочные рейки, используемые в качестве внутренней обрешетки;
• пароизоляционная защитная пленка;
• плиты утеплительного материала, укладываемого в ниши между стропильными ногами;
• гидроизоляционное защитное покрытие, исключающее возможность скопления влаги в зоне расположения утеплителя;
• специальный вентиляционный зазор;
• наружная обрешетка;
• само покрытие (металлический профиль).

Пирог крыши из профнастила

Подготовительные работы

Одно из основных преимуществ рубероида – его можно укладывать как на очищенное бетонное основание, так и прямо поверх старой кровли.

Чтобы финишный результат получился качественным, место будущего монтажа необходимо предварительно подготовить:

1. Осмотреть и оценить состояние старого покрытия.
   Если оно относительно неплохое, то новое можно укладывать прямо по нему. Если же заметны пузыри и значительные повреждения, придется провести демонтаж.
2. Демонтаж выполняется вплоть до бетонного основания.
   Замеченные щели заделывают вязким цементным раствором.
3. Поверхность крыши при помощи влажной уборки очищают от грязи и мусора, после чего оставляют сушиться на несколько дней.
   Если работа срочная, для ускорения процесса можно использовать строительный фен.
4. На высохшую крышу валиком либо кистью наносится битумная мастика или грунтовка.
   Для достижения ровного, качественного покрытия крышу грунтуют в несколько слоев, обязательно соблюдая временные интервалы для высыхания.

Принципы выполнения теплоизоляции

Гараж, а точнее его кровля, утепляется по тем же законам и принципам, которые справедливы при выполнении теплоизоляции стен жилых зданий:

• теплоизоляционный слой должен находиться снаружи;
• гидроизоляция должна защищать бетонные плиты перекрытия и при необходимости утеплителя;
• должны быть созданы условия, предотвращающие механические повреждения слоев гидро- и теплоизоляции.

Толщина теплоизоляционного слоя, которым необходимо покрыть кровлю подбирается в каждом случае отдельно. Она зависит от режима, в котором эксплуатируется гараж, климатических характеристик района и теплотехнических характеристик самого утеплителя.

Пошаговая инструкция перекрытия крыши своими руками

Чтобы быстро и четко покрыть гараж профлистом самому, сделать одно- или двухскатную кровлю не хуже профессиональных строителей, понадобится следовать изложенным пошаговым пунктам инструкции.

В данный перечень входят:

Подготовительные работы. Грамотное начало – залог успеха. А это выбор материала, расчеты, разметка, комплектация инструментом и оснасткой, составление схем и чертежей. Сюда же входят подрезка деталей по размерам, а также сверление отверстий

Важной может оказаться любая мелочь, особенно если она была упущена на первоначальной стадии. К монтажу переходят только после полной отработки подготовительного этапа.
Установка стоек, укладка стропильных ног, обрешетки

Подразумевается, что на 2 шаге никаких осложнений возникнуть не должно: все размеры выдержаны, остается чистый монтаж. Деревянные детали обязательно обрабатывают антипиренами, пропитками для предотвращения гниения. Металл красят. По методу сборки ограничений нет: сварка, болтовые соединения, гвозди и саморезы (для дерева).
Когда закончен монтаж каркаса, переходят к настилке покрытия. Листы укладывают последовательно, слева-направо или наоборот, с обязательным перехлестом в 1-2 волны. Под саморезы или гвозди подкладывают специальные шайбы, препятствующие проникновению влаги. На завершающем этапе устраиваются примыкания, коньки, ливнестоки. Затем по нижней плоскости готовой кровли натягивают полиэтиленовую пленку, она понадобится для гидроизоляции внутреннего пространства «чердака» и гаража.

Подготовительные работы

Значение данного этапа невозможно переоценить: он, в отличие от последующих, допускает корректировки, доукомплектацию и другие кардинальные изменения без ущерба делу. Проблемы могут возникнуть только при фатальных ошибках – например, неправильной разметке и порезке деталей.

Установка стропил

Деревянные или из мелкосортного уголка стропила монтируют в соответствии с выбранной схемой, последовательно закрепляя к стойкам и центральному прогону. Для удобства рекомендуется нанести разметку на продольные элементы – так работа пойдет быстрее.

На соединительных элементах не экономят, чтобы конструкция получилась прочная и надежная. Обрешетка из бруса небольшого сечения укладывается поверх стропил с заранее выбранным шагом. После проверки правильности монтажа, размеров переходят к настилу профлиста.

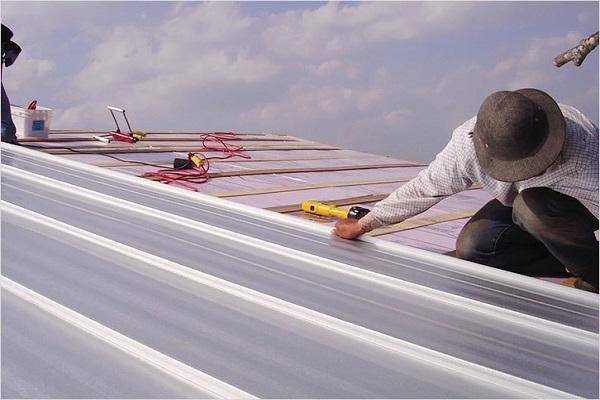

Монтаж покрытия

Покрытие крыши металлопрофилем является завершающим этапом работ

Листы поднимают наверх с помощью веревки и крюков, соблюдая необходимые меры предосторожности. Монтаж начинают всегда с крайнего листа, закрепляя его, а потом укладывают последующие, обязательно выполняя нахлест

Под саморезы или кровельные гвозди подкладываются специальные шайбы, для предотвращения просачивания жидкости под кровлю. Крепление выполняется на впадине волны, а не на подъеме. В конце монтажа устанавливают конек, примыкания, обеспечивающие герметичность покрытия.

Утепление и гидроизоляция

Гидроизоляция крыши является таким же ответственным этапом, как и остальные. Она помогает избежать образования конденсата, увеличивает долговечность конструкций каркаса кровли. Вариантов крепления гидроизоляционного материала несколько.

Самая распространенная технология монтажа к деревянным элементам заключается в натяжке плотной полиэтиленовой пленки с последующей пристрелкой мебельным степлером. При необходимости выполняется укладка утеплителя: это может быть базальтовая вата, рулонный материал, вспененный пенополистирол.

Данная мера не поднимет температуру под крышей в значительных пределах, но позволит выиграть несколько градусов, сделает атмосферу внутри гаража комфортнее.

Технология напыления

При нанесении жидкой кровельной резины, как уже было сказано, используют безвоздушный двухканальный дозируюший и смешивающий элемент.

До нанесения материала кровля должна быть тщательно вымыта с помощью моющих водных аппаратов, работающих под высоким давлением. После этого поверхность необходимо просушить. При наличии жирных пятен от них надо избавиться посредством выжигания.

До начала проведения гидроизоляции необходимо провести следующие мероприятия:

• проверить правильность и качество выполнения устройства кровельного основания;
• осуществить подготовку основания кровли под дальнейшее покрытие слоем жидкой резины;
• в зоне проведения работ установить необходимое оборудование и инструменты;
• подготовить к работе битумно-полимерную смесь.

Жидкую резину наносят на крышу полосами шириной от 1 до 1,5 метров. Слой должен быть равномерным, с крестообразными переходами. На поверхности кровли не должно быть пропусков. На тех участках, где кровля плоская, надо включать слой скольжения. Его располагают между защитным слоем и мембраной. Он получается посредством укладки двух слоев, включающих в себя геотекстиль, стеклоткань и полиэтиленовую пленку.

Особенности нанесения жидкой резины на плоскую кровлю

Жидкая резина часто используется для проведения гидроизоляции плоской кровли. Особенности работы определяются конкретным типом кровли.

Чтобы получить гидроизоляционное покрытие хорошего качества, жидкую резину следует наносить на достаточно гладкое основание. Возможно, поверхность не будет идеально ровной – главным является отсутствие на ней лишних предметов и значительных дефектов.

Только при этом условии во время напыления материала слой распределяется равномерно и получается примерно одинаковой высоты. Степень гладкости созданной жидкой кровли зависит от того, какое устройство было использовано.

При использовании работающей под высоким давлением установки и достаточной гладкости поверхности, на которую наносят покрытие, получается бесшовная мембрана. При этом используется способ распыления.

При применении устройств, работающих под низким давлением, вероятность получения гладкой поверхности невысока. Скорее всего, на ней будут появляться разные по высоте бугорки, что в значительной степени испортит внешний вид кровли. При невозможности выравнивания поверхности до начала распыления следует подровнять ее с помощью стяжки.
При нанесении жидкой резины на кровельные плиты может увеличиться количество расходуемой полимерно-битумной эмульсии. При наличии слоя грунтовки надо по мере возможности проармировать все расположенные в промежутках между утеплительными плитами соединения. В них необходимо положить полоски геотекстиля.

Лучшим способом нанесения жидкой резины является покрытие составом уже нанесенного слоя стяжки. В этом случае гарантировано получение ровной поверхности и привлекательного внешнего вида кровли.

Разновидности кровельных конструкций

Принимая решение, как перекрыть крышу в гараже, следует учитывать конструктивные особенности кровельной конструкции. Рассмотрим разновидности кровель и рекомендуемые для каждого варианта материалы перекрытия.

Односкатной – наиболее дешевый способ перекрыть здание

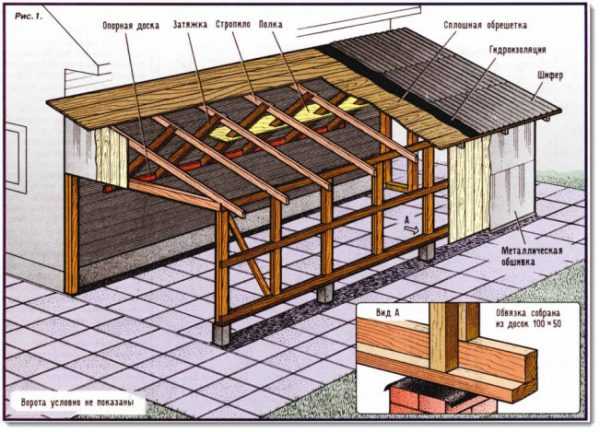

Крыша с одним скатом

Односкатная крыша с небольшим уклоном — бюджетное решение Конструкция отличается:

• простотой сооружения;
• экономичностью;
• легкостью ремонта.

В качестве кровельного материала используется:

Не рекомендуется при небольшом наклоне крыши использовать асбоцементный шифер и ондулин, склонные к растрескиванию в холодное время года под воздействием снеговой нагрузки.

Двускатная крыша с уклоном

Конструктивные особенности двускатного варианта при наклоне кровли более 18 градусов позволяют использовать большинство кровельных стройматериалов:

• асбоцементный шифер;
• металлическую черепицу;
• профлист и оцинковку;
• ондулин.

Двускатной – такой вариант позволяет разумно организовать свободное пространство, имеющееся над основным помещением

Применение гладкого металлопрофиля, способного воспринимать массу снежного покрова, позволит обеспечить самостоятельный сход снега. Жесткий профнастил, обладающий повышенным запасом прочности – оптимальное решение для холодных климатических зон

Важно надежно теплоизолировать крышу, чтобы конденсат в холодное время года не капал на автомобиль и пол. Перекрытие гаража несложно утеплить с помощью современных материалов своими руками

Крыша мансардного типа

Кровельная конструкция мансардного типа позволяет рационально использовать пространство и разместить над гаражным помещением комнату отдыха или мастерскую.

В качестве материала целесообразно использовать:

Нежелательно использовать тяжелый шифер или толстый металл, создающие значительные усилия на стропильные балки.

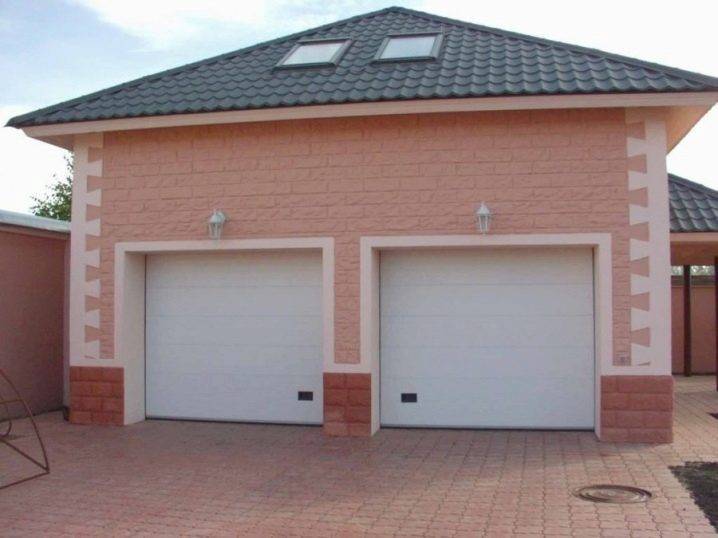

Многоскатный вид крыши

Гараж с тремя или четырьмя кровельными скатами встречается нечасто. Однако, желая придать оригинальный внешний вид гаражному строению, стоит выбрать многоскатную конструкцию крыши. Предпочтительно использовать для перекрытия гаража металлическую черепицу, позволяющую уменьшить объем затрат и надежно защитить помещение от осадков.

Мансардной – подобный вид крыши для гаража относится к наиболее дорогим проектам

Критерии выбора

Определяясь, чем перекрыть гараж, учитывайте следующие особенности:

• срок службы материала, задекларированный изготовителем;
• степень надежности;
• цену;

Критерии выбора материала для кровли крыши

• технологические особенности монтажа;
• возможность самостоятельной установки;
• ремонтопригодность.

Не забывайте, что если постройка расположена рядом с жилым домом либо капитальным строением, то она должна с ними гармонировать. В этой ситуации производите перекрытие гаража таким же видом материала, которым покрыт дом. Отдельно стоящее строение для транспорта можно оборудовать недорогим перекрытием.

Минусы и плюсы крыши с минимальным уклоном

А теперь о том, с чем вам придется столкнуться во время строительства крыши минимального уклона и что от нее ожидать в будущем.

Преимущества

Давайте сначала перечислим преимущества. Основные плюсы строительства такой кровли:

1. Меньший расход материала.
2. Более легкие и безопасные кровельные работы.
3. Меньший вес покрытия.

Учитывайте еще такой момент: чем выше конек, т.е. чем больше угол наклона крыши, тем тяжелее будет сама кровля. Материала ведь пойдет уже больше. А это – давление на дом и фундамент. В данном случае нагрузка будет несущественной.

Недостатки

Теперь о досадных минусах. Минимальный уклон кровли плох тем, что дождевая вода будет стекать куда медленнее, и быстрее найдет себе небольшие щели и стыки, чтобы просочиться внутрь кровельного пирога. Порогом в этом плане считается угол 12°, при котором еще можно обходиться без дополнительных мер герметизации. Поэтому, если вы строите крышу более пологую, угол ската которой меньше 12°, места нахлеста профлистов придется уплотнять специальными кровельными герметиками.

От выбранного угла наклона будет зависеть то, какой материал вы сможете использовать для кровли. Для плоской крыши и крыши с небольшим уклоном подходит только прочный несущий профнастил, с высокой гофрой. А вот кровли с крутым скатом покрывать разрешено как универсальным, так и стеновым профилем – ведь давление на листы будет минимальным. Другими словами, тот же снег легко скатится, и вода тоже никак не задержится.

Расход материала для пологой кровли также увеличится, т.к. нахлест листов друг на друга придется делать немного большим. Так, если вы собираетесь строить крышу с углом от 12° до 14°, необходимо будет увеличить нахлест листов, но без герметика пока еще можно обойтись, если меньше – нужно и то, и другое. Поэтому оптимальным для крыши из профнастила считается уклон 15-30°. Вот более подробная таблица:

Хотя для устройства крутых кровель из профлиста вам придется строить достаточно длинные стропила, и брусков уйдет больше, зато вы сэкономите на кровельном материале. Профнастил можно будет брать более дешевый, с меньшей высотой волны, ведь теперь его несущая способность будет играть меньшую роль, чем при пологих крышах

Кроме того, при недостаточном угле наклона невозможно оборудовать жилую мансарду, которая сокращает теплопотери дома через кровлю до 9%.

И, наконец, крыши с небольшим углом наклона требуют строительства куда более сложной стропильной системы, которая смогла бы выдерживать большой вес снега зимой. Чем меньше угол наклона – тем больше дополнительных элементов-подпорок.

Но даже взвесив все преимущества и недостатки кровли с минимальным углом, и отдав свое предпочтение значению 8° как более подходящему, может не получиться построить именно такой вариант. Вернее, это будет небезопасно! Почему? Читайте далее.
