Монтаж обрешетки на крыше под профлист своими руками – Инструкция

Крепежный материал

Для крепления профлиста используются специальные оцинкованные крепежные элементы с шестигранной головкой. Это самонарезающие шурупы 4,8х19 мм. Они вкручиваются от конька до карниза с шагом 50 см. Вдоль конька или же на карнизе шурупы вкручиваются в каждую вторую гофру так, чтобы прикрепить материал к обрешетке. На остальной площади профлиста используются саморезы 4,8х38 мм с учетом, чтобы на 1 м2 листа приходилось их по 4-5 штук.

Крепление кровельного профнастила саморезами

Для крепления профлиста используются только кровельные саморезы, которые имеют специальные подкладки из плотной резины, защищающие металл от проникновения к нему влаги. Шурупы должны быть ввинчены плотно, под прямым углом к поверхности.

Структура самореза для профнастила

Процесс монтажа профнастила

Технология монтажа профнастила на крышу не обладает значительными сложностями, поэтому многие владельцы частных строений предпочитают справляться с этой задачей самостоятельно. Первоначально следует заняться резкой листов, которые будут укладываться по бокам крыши.

Важно! Рекомендуется в процессе расчета заранее определить, какие по размерам листы профнастила надо купить, чтобы были уложены только целостные элементы, но не всегда это возможно для определенных видов крыш, поэтому обычно требуется подрезать определенные части. Резка профлиста выполняется при учете некоторых правил:

Резка профлиста выполняется при учете некоторых правил:

  • процесс производится на ровной поверхности;
  • допускается пользоваться дрелью, оснащенной дисковой насадкой, а также можно выполнять эти действия ножницами, предназначенными для работы с металлом или ножовкой, обладающей мелкими зубьями;
  • не допускается для профнастила пользоваться каким-либо оборудованием, оснащенным абразивными дисками, поэтому не используется для этих целей болгарка, так как во время работы таких агрегатов выделяется значительная тепловая энергия, ухудшающая характеристики кровельного материала;
  • во время резки непрофессионалами практически всегда повреждается кромка листов, поэтому следует заранее приобрести подходящую по цвету краску.

Во время резки велика вероятность существенного повреждения листов, поэтому требуется приобретать изначально материал с запасом.

После подготовки листов, их можно поднимать на крышу. Нередко этот процесс сопровождается определенными сложностями, обусловленными достаточно большими размерами листов. Желательно для этого пользоваться лагами, устанавливающимися так, чтобы с одной стороны они упирались в почву, а с другой в карнизную планку крыши.

Далее начинается непосредственная установка кровельного материала. Инструкция по монтажу профнастила считается простой и понятной, поэтому, чтобы правильно установить листы, требуется выполнять последовательные действия:

Таким образом, монтаж профлиста на крышу – это специфическая работа, при изучении которой имеется возможность для самостоятельной реализации.

Важно! Все работы выполняются в правильной последовательности, так как если в процессе обнаруживаются какие-либо нарушения или перекосы, то их следует сразу устранять, чтобы в итоге получить качественное покрытие. Видео по теме:

Видео по теме:

https://youtube.com/watch?v=TeUPaQgqJcM

Зачем нужны уплотнители и как их правильно использовать

Герметизация стыков профлиста на кровле производится с помощью уплотнителей.

Уплотнители служат незаменимой вещью при потребности чтобы внутрь дома не проникали осадки.

Даже если небольшое количество жидкости попадет под крышу — это приведет к гниению деревянных досок, на которых она держится и как следствие вся конструкция может со временем рухнуть.

Дело в том, что при отсутствии уплотнителя в крыше остаются небольшие ущелины и зазоры, через которые она может проникнуть внутрь. В таком случае даже гидроизоляция не сможет спасти конструкцию и потребуется делать ремонт крыши.

Кроме жидкости под крышу может попасть грязь, что также неблагоприятным образом повлияет на построенное покрытие для дома.

Особенности уплотнителя

  1. Огнестойкость;
  2. Долговечность. Он может быть пригодным на протяжении девяноста лет и за это время его состояние никак не ухудшиться;
  3. Им можно уплотнять зоны возле конька пристенных и ветровых планок;
  4. Универсальный уплотнитель подойдет для любой части крыши;
  5. Он эластичный и имеет пористую структуру;
  6. Устойчивый против механических воздействий и не допускает влажность и гноение поверхностей крыши;
  7. Обеспечивает звукоизоляцию и теплоизоляцию;
  8. Его толщина составляет 20 мм;
  9. Уплотнитель способен противостоять температурам от – 60 до + 95 градусов;

Герметизация стыков профлиста на кровле

Уплотнять крышу нужно таким образом: сначала следует очистить место для уплотнения от загрязнений и пыли, а потом приклейте ленту к одной из поверхностей шва. При этом не перегибайте ее и не пытайтесь вытянуть. Для правильного выбора ленты следует учитывать ее объем расширения.

Популярные виды профнастила

Востребованность профнастила не зависит от высоты гофры, размеров или толщины листа, ведь каждый вид продукции имеет свое особое назначение. Наиболее популярными считаются 3 марки профилированных листов из металла.

1. Профнастил Н75 – это лист для несущих конструкций с высотой гофры в 75 мм. Как правило, он имеет трапециевидную волну и способен обеспечить отменную несущую способность. Часто используется для обустройства кровель. Обрешетка крыши под профнастил может быть из досок либо металла и монтироваться с шагом до 4 м, а использовать изделие можно на кровлях с углом наклона от 8 градусов.

2. Профнастил НС35 – универсальное изделие, широко используемое для монтажа кровель и стеновых конструкций. Имеет волну трапециевидной формы с высотой гофры в 35 мм. Особенность продукции в том, что на каждой волне имеются дополнительные канавки, глубина которых равна 7 мм. Такие бороздки выступают в роли ребер жесткости, что придает конструкциям из данного материла дополнительную прочность.  Такой материал можно монтировать на кровли с углом наклона как до 15 градусов, так и более 15 градусов. При этом в первом случае при монтаже требуется устройство обрешетки под профнастил с шагом в 50 см, а во втором допускается обрешетка с шагом до 1 м.

3. Профнастил С8 – это изделие, применяемое в качестве материала для отделки фасадов и устройства стеновых перегородок. Высота волны составляет всего 8 мм, но при этом ширина трапециевидной гофры равна 5 см. Благодаря таким параметрам листы имеют декоративный внешний облик, что делает их востребованными при монтаже ненагруженных кровельных систем. При этом обрешетка под профнастил из досок делается сплошной, а угол наклона кровли должен быть более 15 градусов.

Разумеется, это далеко не все возможные варианты, которые допускается применять для покрытия кровельных систем. Также популярные виды профлиста и его основные характеристики отражены в таблице.

МаркировкаУгол наклона кровлиМаксимальный шаг обрешеткиОсобенности изделия
С-8от 15 градусовСплошнаяТолщина 0,55 мм; стеновой профнастил из оцинкованной стали; применяется для облицовки стен, потолочных подвесных конструкций, для крыш мансард и павильонов, для ограждающих конструкций и стеновых перегородок.
С-10до 15 градусовСплошная
более 15 градусов30 см
С-20до 15 градусовСплошнаяТолщина 0,5-0,7 мм; стеновой профнастил, который также может использоваться в качестве кровельного покрытия; изделия имеют небольшую высоту волны, но при этом отличаются достаточной прочностью и жесткостью.
более 15 градусов50 см
С-21до 15 градусов30 см
более 15 градусов65 см
С-44до 15 градусов50 см
более 15 градусов100 см
Н-60от 8 градусов3 мТолщина 0,7-0,9 мм; несущий профнастил с высокими прочностными характеристиками; профиль позволяет создавать влагостойкие кровли без дополнительной системы герметизации; гофра снабжена ребрами жесткости; используется для кровель жилых и промышленных объектов, односкатных крыш, обладает отменной устойчивостью к снеговым и ветровым нагрузкам, также применяется для возведения каркасных конструкций, для перекрытий, ограждений или для несъемной опалубки.
Н-75от 8 градусов4 м
НС-35до 15 градусов50 смТолщина 0,55 мм; универсальный профнастил из оцинкованной стали, с полимерным декоративным покрытием, широко применяется для обустройства кровельных систем, для монтажа арочных конструкций, отделки фасадов, при возведении временных каркасных построек, обустройстве ограждений, для несъемной опалубки и так далее.

Таким образом можно видеть, что конкретный шаг обрешетки под профнастил будет зависеть от нескольких факторов, в частности, от характеристик применяемого материала, от угла наклона кровли и особенностей возводимой конструкции. В каждом случае требуется верно произвести расчет обрешетки под профнастил и, конечно же, правильно установить профлист.

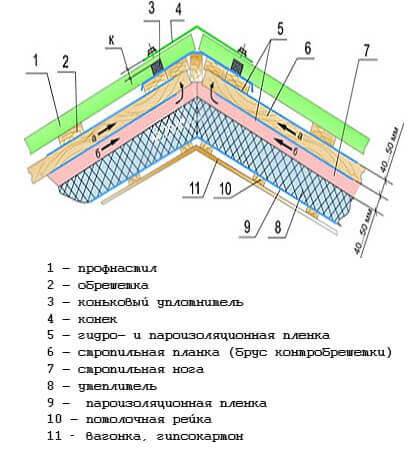

Способы создания кровельного пирога

Кровельный пирог состоит из кровельного покрытия, обрешетки, контробрешетки, материалов для гидроизоляции и теплоизоляции, пароизоляции, стропила, рейки потолка и самого потолка.

  1. В данном случае зазор вентиляции должен быть от 50 мл, толщина утеплителя — 150 мл. Также следует определить размеры стропильной системы. Пленку для гидроизоляции применять не нужно.
  2. Второй вариант наиболее популярный в применении. Следуя ему на поверхность дома устанавливается 150 миллиметровая стропила. Под ней раскладывают пленку для пароизоляции и далее все накрывается ветроизоляционной пленкой. Стропила покрывают смонтированной контробрешетка. Такой монтаж будет правильно сделан только тогда, если в результате его проведения сформировался вентиляционный канал. Контробрешетку размещают под обрешеткой и под конец делается укладка основания кровли.
  3. Если следовать этому способу, то на четвертом этапе возведения кровельного пирога делается укладка крыши утеплителем. Благодаря ему можно значительно сэкономить деньги, если необходимо утеплить дом. Желательно для утепления использовать такой материал как базальт. Он наилучшим образом сможет уберечь дом от возможных сквозняков и холода. На поверхности утеплителя располагают гидроизоляционную пленку. Ее наличие способствует общему уменьшению толщины кровельного пирога, утеплитель может »дышать» и на случай проникновения влаги в пленку она выветривается.

ВАЖНО!
Монтаж пароизоляции нужно делать внахлест с внутренних сторон постройки стропил. При себе требуется иметь клейкую ленту, чтобы обработать ей места стыков пленки.

Этапы установки деревянной обрешетки

  1. Расчет расхода деревянного покрытия. Если необходимо вычислить, сколько пиломатериалов понадобится на построение одной обрешетки, нужно узнать периметр крыши. Для этого обмеряется ширина и длина ската, вычисляется коэффициент на угол наклона и также расход на установку доборных элементов: установку коньков, монтаж труб вентиляции, стоков и угловых элементов;
  2. Выбираем строительные материалы. От качества древесины напрямую зависит теперь прочность монтажа. Покупайте материал, предварительно обработанный специальными веществами, это значительно продлит его срок службы и увеличит природные параметры жесткости и твердости. Следите за тем, чтобы на древесных стропилах не было никаких признаков насекомых или трещин, доска должны быть ровной, без зазубрин и сколов, для удобства равномерного монтажа;
  3. Если у Вас нет желания переплачивать за обработанное дерево на производстве (причем в 80 % его нужно обрабатывать защитными растворами повторно), купите чистые деревянные доски и антисептик для дерева. Чтобы найти этот препарат, зайдите в любой строительный магазин. Бывают растворы с разными свойствами, нам нужно подобрать жидкость против образования плесени и прочих микроорганизмов и от грызунов. Не лишней будет обработка древесины антипиреновыми материалами, это повысит безопасность конструкции в условиях пожара. Желательно покупать один раствор, а не несколько, это значительно сэкономит средства. Обрабатывать древесину нужно до установки конструкции на крышу.
  4. Принцип установки обрешетки. Её нужно устанавливать только над пароизоляцией и влагозащитной пленкой, кроме того, заранее нужно разметить расстояние между воздушной вентиляцией и будущей обрешеткой. При креплении деревянных брусьев, нужно орудовать специальными строительными гвоздями, они отличаются от обычной длиной ножки, в народе их называют «соткой». Нужно помнить, что главная доска на несколько размеров больше чем прочие стропила. Эта основная деталь обеспечивает плотность и прочность всей конструкции. Также внимательно изучите торцы крыши, по ним необходимо будет монтировать остальные доборные элементы профиля;
  5. Основные детали обрешетки, с уже выбранным шагом, нужно устанавливать с направлением к верху. Это поможет монтировать листы ровно и параллельно друг другу. Для проверки этих данных, используйте уровень и натяжные ленты (с их помощью можно определить направление досок);
  6. Непосредственно для обрешечивания, многие строители советуют использовать брус с квадратным сечением 50*50 мм, доски 32*100 и влагостойкую фанеру, у которой толщина не менее 10 мм.

Учитывайте также то, что холодный стеновой или кровельный профнастил нужно утеплять, поэтому после установки обрешетки нужно обязательно покрыть деревянные доски утеплителем. В зависимости от климатических особенностей, можно будет подобрать пленку пористого характера или специальный многослойный материал.

Фото — Установка профиля

Также для того, чтобы труды пошли впрок, чердак частного дома также понадобится утеплить. Это можно сделать при помощи пенопласта или стекловаты.

Установка своими руками

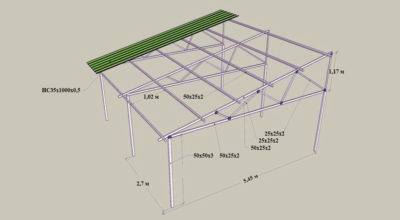

Схема обрешетки

Если вы решили изготовить конструкцию самостоятельно, то к этому этапу нужно отнестись очень ответственно. Одному такое дело не осилить, поэтому нужно определиться с помощниками. С обрешеткой небольшого строения или частного дома можно вполне справиться вдвоем. После того как помощник найден, наступает самый ответственный этап подготовки.

От этого этапа зависит насколько быстро и качественно пройдет монтаж.

Для начала, нужно определиться с формой крыши. Если это частный дом, то лучшим решением будет изготовление эскизного проекта, где профессиональный архитектор выполнит чертеж вашего будущего дома. Если строение – это хозяйственная постройка, то в этом случае будет достаточно просто рисунка в масштабе.

Далее, нужно подготовить все необходимые материалы и инструменты для работы. С инструментами все достаточно просто.

Вам понадобятся:

  • молоток;
  • аккумуляторная или работающая от сети дрель;
  • удлинитель;
  • шуруповерт;
  • плоскогубцы;
  • ножовка по дереву, бензиновая или электрическая пила;
  • отрезная машинка по металлу;
  • металлический метр;
  • рулетка;
  • карандаш для разметки;
  • уровень;
  • рубанок;
  • стамеска;
  • клепальник;

Количество и вид материалов, которые вам понадобятся, зависит от произведенного расчета вида, размера и шага обрешетки.

Приведем пример.

Предположим, что крыша строения выполняется в виде двускатной, с углом наклона в 13 градусов, из типового профнастила толщиной 0,5 мм и волной более 21 градуса.

В этом случае из материалов понадобятся:

  • пароизоляционная пленка;
  • брус с сечением 50 мм;
  • обрезная доска с толщиной 30 мм;
  • гвозди;
  • саморезы по дереву;
  • резиновые шайбы;
  • заклепки;

Количество материалов будет зависеть от общей площади крыши и выступающих частей конструкции. В нашем случае, расчет делается исходя из того, что пролеты между брусом должны быть выполнены с шагом в 600 мм.

После всех произведенных расчетов и подготовки, можно приступать непосредственно к самим работам:

Разметка. На этом этапе делается разметка расположения всего бруса на стропилах. Делается это с помощью рулетки, металлического метра и разметочного карандаша. Этап очень важный. От того, насколько качественно будет произведена разметка – будет зависеть и быстрота сборки обрешетки, и качество выполненных работ. На этом этапе проверяются все места крепления бруса. В этих местах не должно быть выбоин, неровностей. Если такие будут обнаружены, то их нужно устранить с помощью рубанка, стамески или реек необходимой толщины

Очень важно, чтобы на этапе разметки были продуманы места крепления стыков пиломатериалов. Такие стыки должны приходиться исключительно на стропила, а не висеть в воздухе

Заключительный брус укладывается таким образом, чтобы его край не свисал с крыши и позволил закрепить ветровую доску в один уровень с финальным листом профнастила.

После произведённой разметки, на слой утеплителя крыши укладывается пароизоляционная пленка и можно приступать к монтажу брусьев. Первый брус укладывается от конька крыши и далее вниз по скату крыши. Каждый закрепленный брус выравнивается по уровню. При изготовлении конструкции под выступающие части крыши, такие как, например – дымовая труба, обрешётка изготавливается с дополнительными вертикальными и горизонтальными опорами, чтобы обеспечить её устойчивость и надежность.

По всему периметру конструкции крепятся ветровые доски. Они служат защитой от поддувания ветра под кровлю и обрешётку. Крепятся с небольшим припуском вверх над основным брусом, на высоту профиля.

Установка обрешетки под профнастил

Сначала нужно разметить расположение брусьев или досок обрешётки на крайних стропилах. Затем по всему скату промеряют места крепления доски ли бруса. Если на месте крепления бруса или доски обнаружено углубление или выпуклость, то её убирают стёсыванием или набиванием реек или рубероида необходимой толщины.

Укладку обрешётки начинают от конька. Расстояние между досками или брусками обрешётки под профнастил должно быть не менее 20 см и не более 40 см. Деревянную обрешётку чаще всего приходится сращивать по длине, потому что стандартная длина пиломатериалов обычно меньше, чем длина ската. Для этого края сращиваемых кусков сначала крепятся гвоздями, а потом устанавливаются на кровлю так, чтобы стык бруса приходился на стропила. В различных горизонтальных рядах стыки должны быть смещены. Для этого доски подрезают на определённую длину.

В торцах крыши устанавливаются ветровые доски. Их высота должна быть больше обрешетки на величину, равную высоте профиля профнастила.

Схема укладки материала

Профнастил крепится к обрешётке при помощи саморезов с покрытием из цинка. В качестве прокладки между ними используется резиновая шайба. На каждый квадратный метр покрытия необходимо не менее 5 штук саморезов. Между собой листы соединяются при помощи заклёпок.

Для того чтобы кровля служила долго, нужно заранее определить её назначение, тщательно выполнить все необходимые расчёты и правильно подобрать кровельный материал. При использовании профнастила нужно помнить, что чем больше высота профиля, тем большие нагрузки он сможет выдержать. При строительстве частных домов используется профнастил высотой 35 мм и толщиной 0,6-0,7 мм. Профнастил с меньшей высотой профиля устанавливается с меньшим шагом обрешётки для того чтобы обеспечить требуемую жёсткость и прочность крыши. Если обрешётка установлена правильно, то вес кровли распределится равномерно, она будет прочной и выдержит все капризы погоды.

Если через кровлю проходят дымовые трубы или различные парапеты, то под них устанавливается отдельная обрешётка. Для дымовой трубы она должна располагаться на расстоянии не менее 15 см.

Рекомендуется устанавливать обрешётку в сухую погоду, перед укладкой кровельного материала, так как намокшие доски или брусья могут деформироваться от избытка влаги.

Обрешетка под профнастил

Делается еще обрешетка крыши под профнастил. Как правильно сделать? Строительство и материал, используемый для изготовления каркаса под профнастил, зависит во много от размера и веса профнастила. В зависимости от его класса определяют угол наклона крыши и шаг обрешетки. Чтобы не мучить себя каждый раз вычислениями, составлена специальная таблица. С ее помощью легко подобрать необходимый материал:

Вид профнастила Оптимальный наклон кровли в градусах, контр. величина Толщина профнастила, мм Нормальный шаг обрешетки
с10 ≤ 15 0,5 Обрешетка сплошного типа
≥15 0,5 До 30 см
с20 ≤ 15 0,5-0,7 Обрешетка сплошного типа
≥15 0,5-0,7 Обрешетка сплошного типа
с21 ≤ 15 0,5-0,7 До 50 см
≥15 0,5-0,7 До 30 см
с44 ≤ 15 0,5-0,7 До 65 см
≥15 0,5-0,7 До 50 см
н57 ≤ 15 0,5-0,7 До 65 см
≥15 0,5-0,7 До метра
н60 ≤ 15 0,5-0,7 До 50 см
≥15 0,5-0,7 До 65 см
н75 ≤ 15 0,5-0,7 До 1,5 метра
≥15 0,7-0,9 До 2 метров
нс35 ≤ 15 0,7-0,9 До 50 см
≥15 0,7-0,9 До метра

Шаг обрешетки указывается в строительных нормах СНиПе. Так, согласно им:

  • он составляет не более 400 мм при минимальном наклоне крыши. В этом случае иногда применяется сплошная обрешетка.
  • при шаге до 650 мм наклон крыши является средним;
  • при шаге от 1000 мм – при большом уклоне крыши.

Обрешетка под профнастил может изготавливаться из деревянных материалов или металлических труб. Сечение используемых брусков (металлических труб) должно составлять не менее 50 мм; если используется доска, ее толщина должна соответствовать 50 мм.

Так как сделать обрешетку под профнастил на крышу? Если в качестве кровли выбран именно профнастил, следует на стропила установить гидроизоляцию. Также необходимо учитывать еще один нюанс – крыша из профнастила должна постоянно вентилироваться.Поэтому прежде чем делать обрешетку, на стропила крепится контробрешетка из небольших брусков. Тогда при установке деревянного каркаса, а потом – профнастила образуется между кровлей и гидроизоляционным слоем небольшой зазор, где свободно циркулирует воздух.

Как сделать обрешетку под профнастил на крышу? Брусья обрешетки крепятся перпендикулярно, в одной плоскости с карнизом. При этом первая планка обрешетки, которая крепится на уровне карниза, должна быть выше рабочих планок. Тогда листы профнастила максимально прочно «садятся» на обрешетку и не сдвигаются.Далее рейки обрешетки крепятся к каркасу контробрешетки на один саморез с направлением вверх. Вокруг вентиляционной шахты, трубы делаются зазоры. У конька, вплотную, крепят финишную рейку.Деревянные брусья обрешетки между собой и с частями контробрешетки соединяются при помощи стальных скоб или саморезов.

Подложка из рубероида


На рубероид металлочерепица укладывается только при наличии обрешетки и только при холодной кровле.

Рубероид в качестве подложки применяют только для холодных чердачных помещений. Класть или не класть рубероид под металлочерепицу, каждый застройщик решает сам. Надо только отметить, что если крыша холодная и чердак достаточно хорошо вентилируется, то можно положить рубероид, но в таком случае надо предусмотреть воздушную полость между рубероидом и черепицей.

Если крыша старая и уже покрыта рубероидом, то в этом случае можно класть металлочерепицу поверх него, предварительно смонтировав обрешетку для воздушной прослойки.

Но большинство специалистов скептически относится к такому устройству и считает, что лучше всего не класть рубероид под металлочерепицу, потому что, в конце концов, это приведет к порче кровли.
