Мансардные крыши частных домов: виды, варианты, устройство

Теплоизоляция конструкции

Как правило, мансарда является неотапливаемым помещением в доме, но при этом здесь самая высокая температура, за счет чего это достигается? Конечно, за счет того, что устройство крыши мансарды правильно произведено и утеплено. Обычно если в данное помещение не проведена отопительная система, то его используют преимущественно в теплое время года. В жилых домах система отопления должна быть, если планируется проживание и в зимнее холодное время года.

В России для теплоизоляции крыши дома нужно использовать минеральные плиты, толщиной не менее 200 мм. Между кровлей и изоляционным слоем должно быть оставлено пространство для того, чтобы происходила естественная вентиляция. Кроме этого еще на этапе проекта предусматривается расчет паро- и гидроизоляции.

Желательно производить утепление кровли спустя год после строительства мансарды. Такая отсрочка желательна, поскольку деревянные конструкции будут усыхать, и в этом процессе выделяемая влага может впитываться в утепляемые материалы. Следующим этапом будет установка мансардных окон. Их нужно установить до начала проведения отделочных работ, поскольку потребуется доступ к свежему воздуху.

Основные этапы строительства

На первом этапе необходимо сделать расчет прочности здания. Второй шаг предусматривает расчет и проектирование мансарды. Третьим шагом является демонтаж старой крыши.

Далее приступайте к самому трудоемкому и ответственному четвертому этапу – созданию стропильного каркаса. Для сооружения каркаса вам понадобится не меньше двух помощников. Приступите к пятому этапу – размещение и фиксация мауэрлата.

Шестой этап – это установка каркаса для подкровельного помещения. Отдельные части этого каркаса также будут подпорками для стропил.

На длинные балки из дерева закрепляются вертикальные стойки, размещают их по краям дома. Крепление осуществляется при помощи саморезов, либо металлических уголков.

Далее к стойкам нужно прикрепить перемычки (седьмой этап). Чтобы упростить задачу, рекомендуется пользоваться руководством по созданию мансардной крыши с фото.

После того как все элементы закреплены, переходите к восьмому шагу. Вам необходимо убедиться, что они размещены правильно. Для проверки между получившимися арками натяните шнур, оцените угол его наклона.

Следующим этапом (восьмым) является установление стропильной системы. Крепление первых стропил должно быть в месте максимального уклона кровельного ската.

Стропила необходимо подготовить заранее, каждый брусок закрепляется на отведенное место. При закреплении верхних стропил нужно строго соблюдать наклон ската. По окончанию этапа приступите к прибиванию обрешетки.

Разновидности крыш мансардного типа

Мансардный этаж может быть обустроен на любом типе крыши, включая комбинированные конструкции и двухскатные мансарды своими руками. Единственным исключением можно назвать плоскую крышу.

Односкатные крыши

Односкатная мансардная крыша дома выглядит довольно нестандартно. Отсутствие конька и соответствующих тонкостей его исполнения во многом упрощает монтажные работы. На противоположных стенах разной высоты укладывают мауэрлат, на который укладывают балки. За счет этой разницы образуется угол наклона ската. Чтобы на кровле не скапливался снег, рекомендуется формировать наклон 35-45 градусов. В противном случае несущие балки необходимо усиливать и устанавливать дополнительные опоры, что приведет к уменьшению жилой площади мансардного этажа.

Здания с односкатной мансардной крышей имеют нестандартный внешний вид из-за большого окна, которое чаще всего располагают в высокой стене.

Мой опыт

При строительстве мансарды я выбрал ломаную крышу. На монтаж стропильной системы был закуплен сосновый брус сечением 50х100 мм. Шаг между стропильными ногами — 90 см, наибольшая длина пролета — 3 метра. Угол наклона кровли — 30 градусов для верхних скатов и 60 для нижних.


Темные закоулки мансарды. Лежень и стойки изготовлены из бруса 100х50 мм.

Обрешетка под кровельный материал (профлист) собрана из необрезной доски толщиной 25 мм. Именно из необрезной — просто потому, что ее цена ниже, а внешний вид при укладке под кровлю не имеет никакого значения. Шаг обрешетки — 25 см.

Ригель стягивает верхние стропила примерно в середине их длины. Подвесной потолок из ГКЛ собран на потолочных профилях, закрепленных к стропильным ногам и ригелям прямыми подвесами.


Благодаря высокому расположению ригеля потолок имеет наклонные участки. Высота мансарды в центре — 2,6 метра, внизу наклонного участка потолка — 1,9 м.

Конструкция стропильной системы доказала свою прочность: четыре сезона она успешно противостоит типичным для севастопольских зим сильнейшим ветрам.

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

Разноуровневые двускатные кровлиИсточник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Специфика мансарды

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

  • в центральной зоне высота потолков составляет не менее 2,5 метров;
  • стропильная система кровли обладает должной прочностью;
  • расположение горизонтальных стяжек не препятствует перемещениям;
  • есть возможность выполнить качественное утепление.

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансардная крыша

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

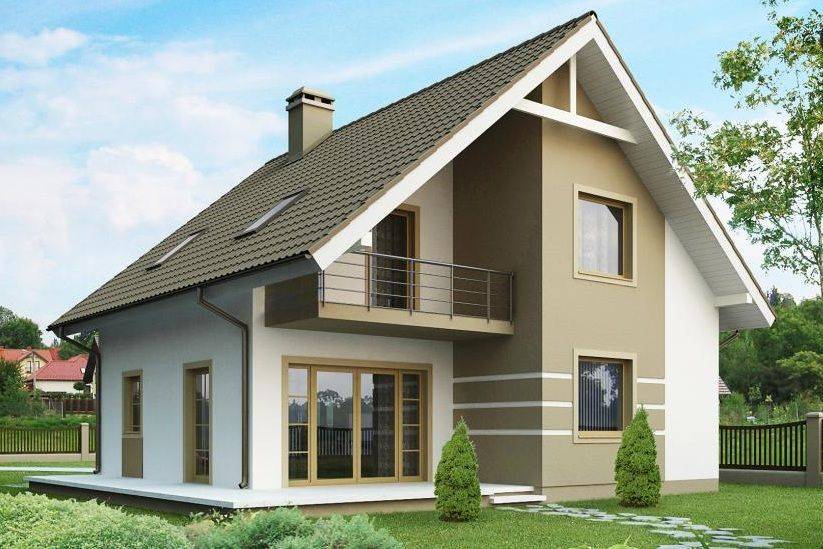

Мансардная крыша с жилым чердачным помещением

Порядок возведения мансарды

В любом строительстве важнейшим этапом является разработка проекта. Мансарда не является исключением. Необходимо сделать точные расчеты, чтобы обеспечить конструкции должную прочность, долгий срок службы. В создании мансарды на каркасном доме конструкции стропильной системы собираются на земле, затем поднимаются, закрепляются на мауэрлате, коньковом брусе.

В создании мансарды соблюдается следующий порядок:

  • укладка мауэрлата, который будет распределять нагрузку;
  • монтаж балочных элементов;
  • установка стоек;
  • стяжка стоек прогонами;
  • крепление ригелей;
  • установка стропил скатов, создание конька;
  • обшивка фронтонов;
  • создание обрешетки, свесов, карнизов, отливов;
  • на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
  • формирование контробрешетки;
  • гидроизоляционный материал фиксируется на стропилах с использованием бруса, гвоздей;
  • между стропилами укладываются листы минеральной ваты (другого утеплителя);
  • с нахлестом укладывается гидроизоляционный материал, фиксируется брусками к стропилам;
  • поверхность выравнивается плитами ОСБ, другим материалом;
  • монтируются кровельные материалы.

По окончании работ с кровлей устанавливаются оконные системы, балконные двери, если таковые имеются. После этого можно приступать к выполнению внутренней отделки.

Характеристики и применение ломаной кровли

Чаще всего при строительстве дома с мансардой используют ломаную двускатную крышу. Они эффектно смотрятся не только на фото, но и в жизни. Эта конструкция позволяет максимально увеличить внутренне пространство помещения.

Основная особенность ломаной кровли – отсутствие боковых стен. В некоторых проектах они присутствуют, но высота их минимальна.

Если появляется желание увеличить площадь старого дома за счет мансарды, то ломаный тип крыши подходить лучше всего. Не нужно беспокоиться по поводу нагрузки на фундамент, так как без дополнительных стен конструкция получается легкой.

6 типов ломаных мансардных крыш

В загородном домостроении для обустройства мансарды используется несколько вариантов ломаных систем, в число которых входит:

Односкатная. Имеет вид наклонной плоскости, опирающейся на разновысотные стены. Чтобы реализовать такую кровлю, понадобится самая простая стропильная система, хотя на жилых постройках ее увидишь не часто. Внешне такой дом выглядит нестандартно, в большей (высокой) стене мансардного этажа нередко обустраивается панорамное окно.

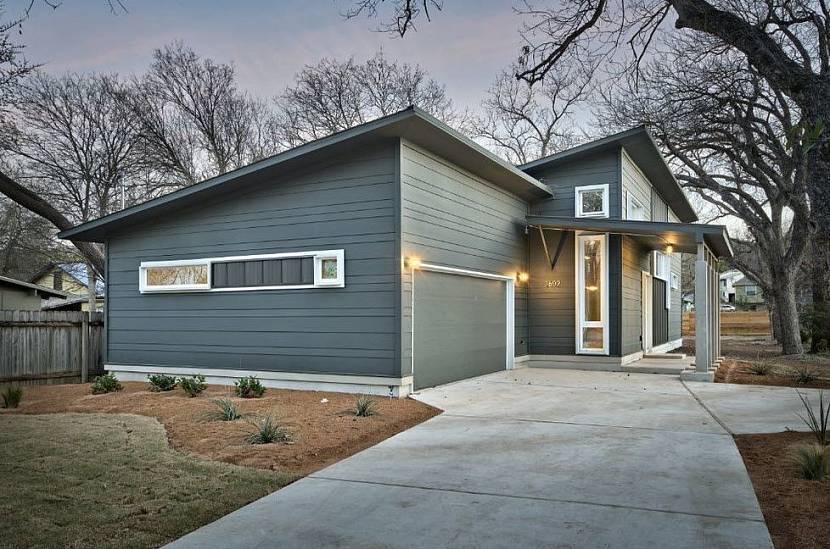

Дом с гаражом и мансардой под односкатной кровлейИсточник yellowhome.ru

Двускатная. Классика частного строительства, характерная для построек прямоугольной формы. Имеет множество решений при вертикальных фронтонах и разном расположении конька. Конек может размещаться над серединой здания (симметричная конструкция) или смещен относительно центра (тогда крыша имеет асимметричный вид). Из-за наклона скатов пространство под крышей используется нерационально: невозможно устроить высокие потолки, а значительная часть площади теряется в мертвых зонах. Поднять потолок можно, только увеличив угол скатов и высоту конька; но такое решение небезопасно в регионах с сильными ветрами.


Мансарда под двускатной крышейИсточник mydomplus.ru

  • Разновидность двускатной мансардной крыши — полуторный этаж. Стены поднимаются до заданного уровня, на них устанавливается кровельная конструкция с двумя скатами. Постройка получила название «в полтора этажа».

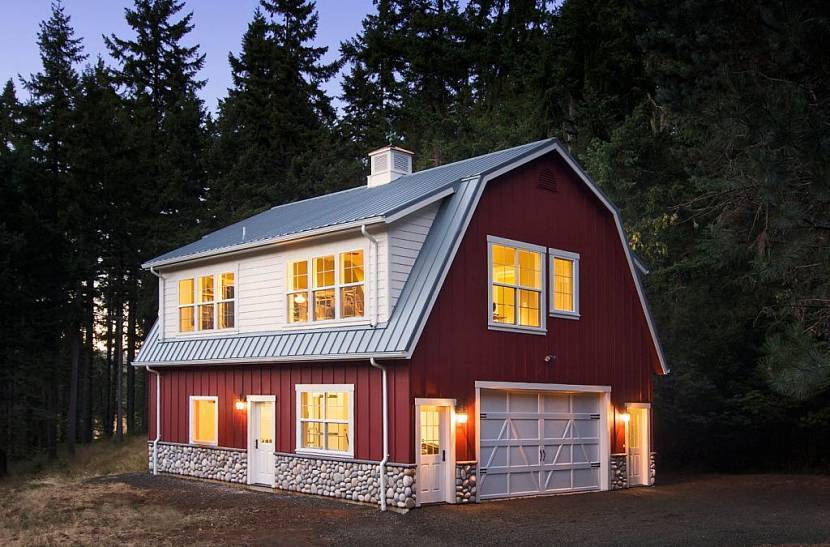

  • Ломаная. Каждый скат состоит из двух частей с изменением уклона. Проекты домов с ломаной крышей позволяют ощутимо расширить полезную площадь (пространство мансарды меньше площади первого этажа примерно на 15%).


Проект дома с ломаной мансардной крышейИсточник houzz.com

  • Трёхскатная. Несимметричная конструкция, которую можно встретить на пристраиваемых зданиях. Место фронтона занимает третий ломаный скат.
  • Четырёхскатная (вальмовая). Место фронтонов занимают ломаные скаты. Технически это наиболее сложная конструкция, которая нуждается в точном расчете. Преимуществом считается устойчивость к ветровой и снеговой нагрузке, внешняя привлекательность и минимальная нагрузка на фундамент. Недостатки: уменьшенная полезная площадь (нередко выпрямиться во весь рост удается только в центре мансарды), увеличенные расходы на организацию кровельного пирога.

Г-образная крыша дома с равными фронтонами.

Все коробки домов в форме буквы «Г» можно поделить на две группы:

1 – ширина основания фронтонов одинаковая;

2- ширина основания фронтонов различная.

Г-образная крыша в зависимости от этого фактора строится в различной последовательности.

Итак, давайте пойдём по порядку. В этой статье мы рассмотрим коробку дома с одинаковой шириной фронтонов (см. рис.1). Эти размеры показаны на рисунке синим цветом. Дом наш из бруса. Балки перекрытия уже установлены. Стропила будут висячие с опиранием на верхний венец коробки (мауэрлат).

Рисунок 1

В принципе, стропильная система Г-образной крыши будет представлять собой две двухскатные крыши, врезающиеся друг в друга. Как рассчитываются стропила двухскатной крыши , мы уже видели, поэтому на этом я не останавливаюсь.

ШАГ 1: Ставим временные стойки и коньковую доску. Они расположены строго посередине (см. рис.2):

Рисунок 2

Временные укосины поддерживающие стойки в вертикальном положении на рисунке не показаны. Стойки мы сделали из досок 50х150 мм, конёк – 50х200 мм. Стропила также будут из досок 50х200 мм.

ШАГ 2: Устанавливаем стропила скатов. Шаблон стропил мы размечаем точно также, как было описано в статье «Четырехскатная вальмовая крыша» .

Кстати на эту статью я буду ссылаться и дальше.

В первую очередь ставим стропила показанные на рис.3:

Рисунок 3

Это стропила на фронтонах, стропила на изломе конька и стропила во внутреннем углу коробки дома с противоположными им.

Как стоят стропила во внутреннем углу коробки дома также показано на рис.4. Указанные размеры (0,5 м) – это ширина карниза:

Рисунок 4

Далее с шагом не более рассчитанного устанавливаем остальные стропила (см. рис. 5):

Рисунок 5

ШАГ 3: Устанавливаем угловое стропило на наружный угол коробки дома. Как это делается, во всех подробностях описывается в статье о вальмовой крыше, на которую я ссылался выше. Там же Вы найдёте описание того, как устанавливаются нарожники.

ШАГ 4: Устанавливаем угловое стропило в ендове (внутренний угол). Оно также будет состоять из двух сшитых досок с сечением стропил скатов.

Для начала закрепим в углу небольшой равносторонний треугольный брусок, сделанный, например, из бруска 100х100 мм распиленного по диагонали (см. рис.6):

Рисунок 6

Натягиваем шнурку между точками «А» и «В» (см. рис.7):

Рисунок 7

С помощью малки измеряем угол ʺβʺ (см. рис.8):

Рисунок 8

Из небольшого обрезка доски с сечением стропил (50х200 мм) делаем шаблон. Сначала запиливаем конец под углом ʺβʺ. Затем полученную заготовку прикладываем к макушке вдоль натянутой шнурки и размечаем второй запил параллельно коньковой доске (см. рис.9):

Рисунок 9

По полученному шаблону мы будем размечать верхние запилы углового стропила. А перевернув шаблон ʺвверх ногамиʺ, разметим нижние запилы.

Помимо этого нам нужно определить ещё один размер. Снова прикладываем шаблон к макушке и замеряем расстояние показанное на рис.10. В данном примере оно получилось равным 3 см:

Рисунок 10

Именно на столько нам нужно будет стесать верхние грани всех досок, из которых будет сшито угловое стропило (см. рис.11).

Сделать это можно либо обычным топором, либо бензопилой.

Рисунок 11

Итак, для изготовления первой половинки углового стропила ендовы берём доску необходимой длины, запиливаем с помощью шаблона верхний и нижний концы. Стёсываем по всей длине доски наши 3 см. Теперь осталось сделать запил в месте опирания стропила на мауэрлат. Для этого придерживая доску параллельно натянутой шнурке, делаем разметку (см. рис.12):

Рисунок 12

Шнурка на рисунке показана синим цветом. Мы замеряем расстояние на которое нам нужно опустить стропило, чтобы оно совместилось со шнуркой. Это расстояние (5 см) и будет искомой глубиной запила. Сделав его ставим стропило на место.

Вторая половинка углового стропила делается аналогично. Она является зеркальным отображением первой. Что в результате получается показано на рис.13:

Рисунок 13

ШАГ 5: Для усиления под угловые стропила устанавливаем стойки через шпренгели (см. рис.14):

Рисунок 14

Шпренгели у нас из бруса 100х200, как и балки перекрытия.

ШАГ 6: Изготавливаем и устанавливаем нарожники (см. рис.15):

Рисунок 15

ШАГ 7: Все последующие шаги уже были неоднократно описаны в предыдущих статьях, поэтому я просто их перечислю: ставим затяжки (затяжкой также связываем между собой угловые стропила), если нужно, убираем стойки под коньковой доской (стропила будут висячие, об этом мы говорили в начале главы), обшиваем фронтоны , делаем обрешётку и карнизы.

Рекомендации по выбору формы

Крыша – это не только поле для дизайнерских экспериментов, но и один из основных конструктивных элементов всего проекта, поэтому к выбору ее формы и проектированию стоит отнестись со всей серьезностью. Необходимо учесть несколько факторов.

Для плоских крыш

Чаще всего такие крыши принято размещать на зданиях в южных регионах, для которых характерен продолжительный период тепла и относительно небольшой уровень осадков. К тому же данный вариант формы крыши обычно предпочтительнее для городских застроек или домов, расположенных на ограниченном пространстве дачного участка.

Для скатных крыш

Существует несколько основных вариантов скатных крыш.

  • Бесчердачные (вентилируемые, невентилируемые). Несущие элементы данной конструкции служат также перекрытиями для верхнего этажа здания.
  • Чердачные крыши содержат в себе перекрытие, отделяющее чердачное помещение от жилой части дома.

При выборе формы крыши стоит более подробно остановиться на каждом виде.

Односкатная. Для такого типа крова характерен угол наклона 20–30 градусов. Этот вид встречается крайне редко. Во-первых, с эстетической точки зрения, он далеко не самый эффектный, а во-вторых, нагрузка от осадков на несущие элементы здания гораздо выше, чем на остальные варианты конструкций. Зачастую такую крышу размещают на хозяйственных постройках либо на пристроях к основному зданию.

  • Двускатная. Показатель наклона плоскостей кровли колеблется обычно в пределах от 25 до 45 градусов. Данная модель также довольно проста в исполнении и менее эффектна, чем другие варианты, зато она обладает рядом преимуществ, начиная с низкой требовательности к выбору материала перекрытия и заканчивая простотой монтирования системы стоков
  • Вальмовая. Она включает в себя четыре плоскости, распространена преимущественно в теплых районах и характеризуется отсутствием фронтальных элементов. Слуховые окна чаще всего размещают на пересечении вальмовой конструкции и коньковой балки. Данный проект крыши уже намного сложнее, чем у двускатного варианта, да и смотрится более привлекательно.
  • Многощипцовая. Существует огромное количество вариантов исполнения многощипцовых крыш в зависимости от количества и размеров фронтонов. Данная интерпретация перекрытий довольно сложная в исполнении и требует от установщика определенных знаний и навыков.
  • Мансардная. Угол ее наклона составляет 45–60 градусов у основания и 25–35 градусов в потолочной части проекта. Мансарда дома обеспечивает возможность размещения под ее пространством дополнительного жилого помещения. Общая геометрия крыши довольно сложная в исполнении, однако, ее эффектный внешний вид, стильность и функциональность перекрывают все мыслимые недостатки. Будь то наличие «мертвых» зон, пригодных только для размещения шкафчиков и полок, или проблематичность инсталляции проекта.
  • Шатровая. Для такого варианта характерно наличие 4–8 плоскостей, которые в своем классическом виде напоминают пирамиду. Главный плюс – это замечательная аэродинамика. Такой кров идеально подойдет дому, расположенному в местности с сильными и порывистыми ветрами. Главный минус – это небольшая кубатура подкрышного пространства, сложность расчетов и монтажа.
  • Купольная. Это необязательно полукруглая, практически сферическая поверхность потолка над головой, называемая геодезической. Хотя на сегодня такой вариант исполнения приобретает все большую армию поклонников, существуют также и другие варианты купольной крыши – это арочный (с использованием дугообразных стропил) и конусный. Купольная кровля обеспечивает пространство максимальным процентом полезного использования, оптимальным обеспечением помещения естественным освещением, исключает задерживание и накопление осадков на своей поверхности, имеет большую прочность при меньшем весе относительно других типов кровли.
  • Коническая. Данная вариация крова также довольно эффектна. Ее можно использовать в качестве отдельных элементов декора. Этот вид часто комбинируют с купольными версиями кровли.

В районах с сильными ветрами не стоит устанавливать слишком высокую крышу с большой поверхностью и углом наклона. В регионе, для которого характерны обильные осадки, не стоит останавливать выбор на плоской кровле или сложной модели с множеством внутренних углов.

Достоинства мансардной ломаной кровли

Рассматривая фото мансардных крыш частных домов в интернете, несложно убедиться, что самым распространенным вариантом является ломаная форма. Эта конструкция по праву считается оптимальным вариантом для создания комфортных чердачных помещений.

К очевидным преимуществам ломаных кровель с мансардой относятся:

  • высокая степень защиты от ветров, осадков;
  • возможность оформить комнаты с максимальной высотой потолков;
  • хороший естественный сход снежных масс;
  • простой монтаж.

Мансардная ломаная кровля

В помещении, которое образуется под ломаной крышей, можно рационально использовать большую часть площади, что сложно сделать под стандартной двухскатной крышей. Расход материалов на такую конструкцию увеличивается. Но такие затраты оправданы комфортностью чердачных помещений, высокой прочностью кровельной системы.

Выбор формы

Двускатный формат проще всего в работе и позволяет экономить применяемые материалы. Но за все нужно «платить» – и в данном случае «платой» выступает уменьшение доступной полезной площади. Кроме того, придется сооружать стены под наклоном, что не даст поставить внутри высокую мебель и предметы интерьера. Для обособленной спальни этот вариант является оптимальным, а если нужно создать другое помещение, то лучше выбрать какую-то иную схему обустройства.

Среди потребителей наиболее востребованы ломаные крыши, под которыми легче всего создать качественную жилую зону. Отказавшись от выступающих со склонов окон, можно упростить технологию, но при этом возрастет затрата материалов. Если на первом месте такие соображения, как получение необычного вида верхотуры и максимально интенсивный сход осадков, тогда стоит избрать многощипковый вариант. Он отличается впечатляющей сопротивляемостью механическим нагрузкам. В случае возникновения тех или иных трудностей следует дополнительно проконсультироваться со специалистами по конкретному дому.

Односкатная кровля мало подходит для обустройства мансарды, потому что оборудовать ее с большим скатом можно только за счет усиления стропил и увеличения расходов на кровельное покрытие. Вальмовый и полувальмовый (иногда еще называемый датским) форматы дают возможность возвести просторную комнату с приемлемой высотой потолка. Но стропила в таком случае соорудить труднее, чем при использовании одного ската, а общая стоимость работ ощутима почти для всех заказчиков.

С учетом дополнительных слоев в кровле получается, что от пола до конька крыши должно быть как минимум 250 см. Для сооружения двухуровневой мансарды придется зарезервировать от пола до потолка больше 5 м

Продумывая геометрическую форму и величину постройки, нужно всегда уделять внимание тому, как встанут окна. Поставив их в плоскости кровли, придется заботиться об отделке, чтобы исключить попадание осадков внутрь

В заключение

Возведение дома своими силами, тем более возведение крыши, является весьма серьезной и ответственной задачей. Как правило, подобные работы, если нанять мастеров, стоят больших денег, поэтому каждому хочется сэкономить, причем значительные средства. На самом деле, при желании, а также наличии некоторых элементарных навыков работы с деревом, это абсолютно доступно для каждого. Тем более что потребуется минимальный набор строительных инструментов, а также помощник, без которого никак не обойтись.

Второй вариант монтажа применим и в том случае, если площадь крыши небольшая. Монтируя сразу все элементы на месте, можно обойтись без подъемных механизмов, хотя времени на весь процесс может уйти значительно больше.

Двускатная мансардная крыша. Стропильная система. Обзор
