Производим установку вытяжки на кухне своими руками

Основные принципы организации вентиляции на кухне

Современные жилые дома обеспечены встроенной системой вентиляции. Она работает за счет разности плотностей теплого воздуха, находящегося в помещении и холодного – внутри. Для вентиляции обычного жилого помещения качественно спроектированной и правильно построенной естественной вытяжки вполне достаточно, но в условиях активного приготовления пищи ее эффективность будет низка. Чтобы защитить себя от подобных проблем необходимо решить две ключевые задачи:

  • установить на кухне систему вытяжной вентиляции;
  • обеспечить устойчивый приток свежего воздуха.

В медицине есть очень важный принцип – не навреди. То же самое относится к ремонтно-строительным работам. Если, не разбираясь в конструктивных особенностях вентиляционных систем, заняться их переустройством, то можно получить диаметрально противоположный результат.

Очень часто жильцы многоквартирных домов пытаются расширить кухонное пространство за счет сноса или перемещения существующих вентиляционных ходов. В результате может оказаться так, что при таком переустройстве сделать качественную вытяжку не получится, а атмосфера помещения начнет заполняться ароматами собственного или соседского туалета. Вторая проблема, по которой вентиляция кухни может не работать, – дешевые пластиковые окна.

Старые деревянные конструкции не обеспечивали полную герметичность помещений, поэтому через их щели происходила естественная вентиляция. Современные окна способны полностью перекрыть приток свежего воздуха, что, безусловно, понизит затраты на обогрев такого помещения, но одновременно исключит возможности его проветривать в закрытом положении.

Работающая вытяжная вентиляция будет удалять загрязненный воздух из кухни, создавая область пониженного давления. По этой причине в нее устремится воздух из соседних помещений, в которые в свою очередь будут затягиваться потоки из вентиляционных систем или лестничной клетки. В результате квартира наполнится ароматами мест общего пользования и соседних квартир, что вряд ли кому-то может доставить удовольствие.

Существует два основных правила:

  • любое несанкционированное вмешательство в систему естественной вентиляции может привести к ее выходу из строя;
  • оконные проемы кухни должны быть оборудованы устройствами, обеспечивающими приток свежего воздуха.

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

  • пленчатого вида;
  • в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

  • Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.
  • Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
  • Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

Функциональность

Кроме основного режима удаления загрязнённого воздуха, вытяжки с отводом в вентиляцию оснащены рядом дополнительных опций. Например, во многих моделях присутствует освещение рабочей зоны. Яркость и направление луча регулируются самостоятельно, что очень удобно при размещении вытяжки в квартирах-студиях: функция освещения позволяет заниматься приготовлением пищи без включения большого света. Наиболее технологичные модели оборудованы датчиками движения, реагирующими на приближение человека и автоматически включающими свет.

В более дорогих вытяжках в качестве источника освещения устанавливаются галогеновые лампы, в то время как более дешёвые модели оснащены лампами накаливания. Свет от галогеновых ламп может быть рассеян или сфокусирован в одной точке по желанию потребителя. Лампы накаливания работают в стабильном режиме и способны лишь незначительно изменять яркость. Помимо опции освещения, некоторые модели оборудованы таймером, позволяющим контролировать время приготовления пищи и упрощающим этот процесс.

Монтаж кухонной вытяжки своими руками: правила установки

Итак, как правильно установить кухонную вытяжку, и какие аспекты заслуживают первостепенного внимания. Все зависит от расположения вентиляционной шахты. Самый популярный вариант – прикрепить агрегат во встроенном шкафу, на этом варианте стоит остановиться подробнее.

Удобнее всего, если установка кухонной вытяжки осуществляется на настенный шкаф. Образовавшиеся щели и трещинки заделываются монтажной пеной, дабы при эксплуатации не возникало резонанса. Последовательность действий следующая:

  1. Вначале корпус хлопушки прикладывают к шкафу, делают разметку под соответствующие отверстия.
  2. Шкаф снимают и проделывают отверстия. Лучше всего пользоваться электролобзиком.
  3. Соответствующие выемки под воздуховод вырезают в полках, при наличии оных.
  4. В верхней части вырезают отверстие квадратной формы с запасом 5 мм, в который помещается хлопушка.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

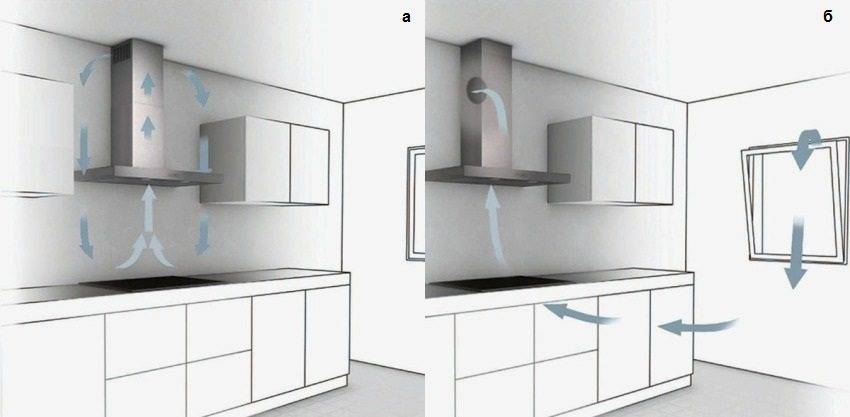

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

  • работа установки сопровождается сильным шумом;
  • грамотный монтаж воздуховода по силам выполнить только специалисту;
  • сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Как нужно устанавливать гофру?

Если вентиляционное отверстие располагается над плитой, соединить его с вытяжкой можно небольшим переходником. Но зачастую их разделяет гораздо большее расстояние. Тогда следует установить специальный воздуховод для вытяжки. Он представляет собой либо гладкую пластиковую трубу, либо гофрированную из пластика или алюминия.

Выбирая гладкую трубу (круглую или квадратную), нужно дополнительно приобрести соединительные колена, которые помогут обойти углы. Кроме того, пригодится переходник для крепления на вытяжке и ещё один для вентиляционного отверстия.

Все стыки и соединения надёжно промазываем герметиком. Выглядит достаточно эстетично, поэтому можно пустить под потолком без дополнительной декорации.

Если есть возможность спрятать воздуховод в стенном шкафу, то можно воспользоваться гофрой, она дешевле и легче при монтаже.

Переходники не потребуются, так как гофра хорошо огибает углы.

Перед установкой максимально растяните гофру, чтобы уменьшить шум при работе вытяжки. Выбирая диаметр гофрированной трубы, ориентируйтесь на размер выходного отверстия самой вытяжки. Гофру фиксируют на патрубке вытяжки при помощи хомута, а на вентиляционном отверстии специальной решёткой.

ВАЖНО! Примерно два раза в год воздуховод нужно чистить, или просто заменить новым, так как накапливается гарь, которая может мешать движению воздуха и появится риск её воспламенения.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фотоОписание
Мощный электромоторСердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.
Сенсорная панель управленияУправляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время.При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.
Осветительные приборыПокупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие.Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.
Передняя выдвижная панельПередняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
ЖироулавливателиАлюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
Выходной патрубокВ верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
Угольный фильтрЦиркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.
Провод питанияНе забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

Фильтры для вытяжек, работающих в режиме рециркуляции

Вытяжки, работающие в режиме очистки и рециркуляции воздуха, иногда называют угольными. Это не совсем правильно, так как их конструкция, как мы видели, по сути, не меняется.

Фильтр представляет собой пластиковую или металлическую кассету прямоугольной или круглой формы, внутреннее пространство которой заполнено активированным углем.

Некоторые современные модели вытяжек оснащены системой самодиагностики, которая показывает, насколько истрачен ресурс угольного фильтра. То есть владельцам прибора легче держать ситуацию под контролем.

Речь идёт о жироуловителе. Если его не ставить, то спустя очень непродолжительное время все внутренности вытяжки, в том числе лопасти вентилятора, створки клапанов, стенки каналов зарастут густым жировым налетом, удалить который будет крайне затруднительно, а то и вовсе невозможно.

Он может представлять собой тонкую металлическую (алюминиевую) сетку, в ячейках которой и задерживаются жировые испарения. Другой вариант – тканевые или бумажные вкладыши, которые также эффективно задерживают жир.

Таким образом, частицы жира из поднимающегося от плиты пара остаются на этом фильтре, а неприятные запахи и прочие загрязнения окончательно «дочищаются» в угольном.

Как правило, эти детали вытяжки хорошо отмываются в посудомоечной машине или же вручную, с предварительным замачиванием в горячей воде с добавлением моющего средства, не содержащего абразивных составляющих.

Они, кстати, могут быть оригинальными, то есть произведенные изготовителем вытяжки, и универсальными, которые подходят к различным моделям. Стоимость последних несколько ниже, чем оригинальных изделий, но и качество, надо сказать, «пожиже».

Проблема с фильтрами, кстати – одна из наиболее серьезных. Многие хозяева жилья, когда-то ранее сделавшие свой выбор в пользу кухонной вытяжки, работающей по принципу рециркуляции, уже пожалели об этом.

И поэтому встречаются довольно распространенные картины, когда владельцы махнули на это дело рукой, угольные фильтры менять перестали, довольствуются естественной вентиляцией. А саму вытяжку не убирают над плитой только потому, что уже привыкли к ее присутствию и к тому, что она обеспечивает подсветку.

Так что думать надо заранее…

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

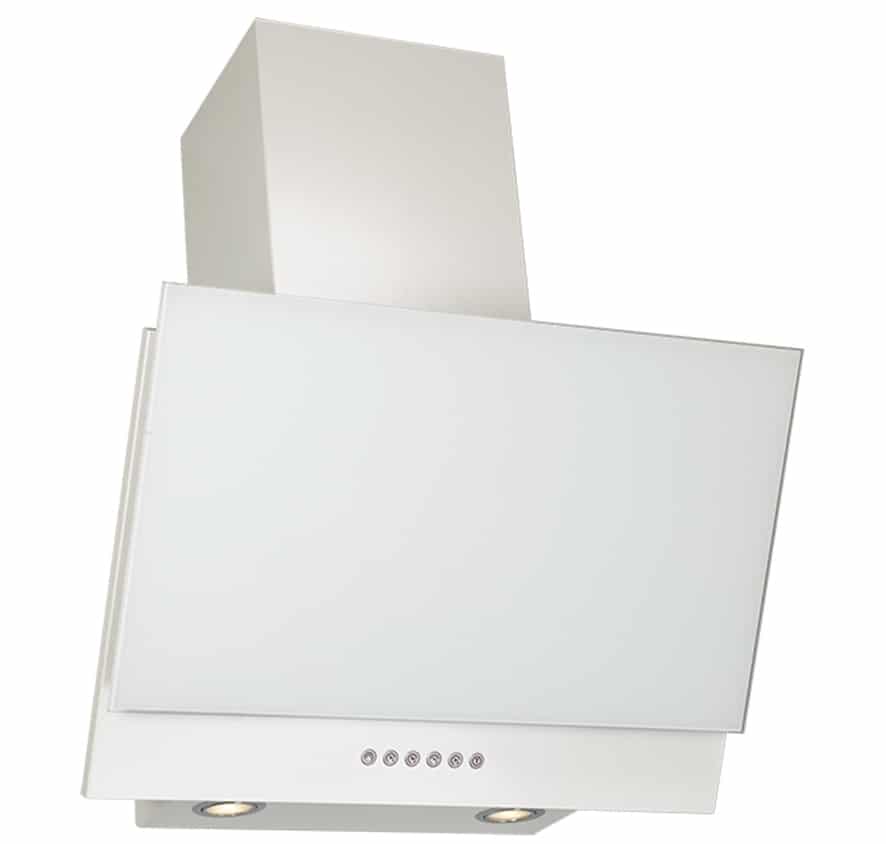

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

  • Siemens и Bosch – проверенные десятилетиями «немцы»;
  • интересные линейки шведского бренда Asko;
  • одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

  • российского производителя Elikor;
  • украинского дебютанта Eleyus;
  • немецкого новатора Kronesteel.

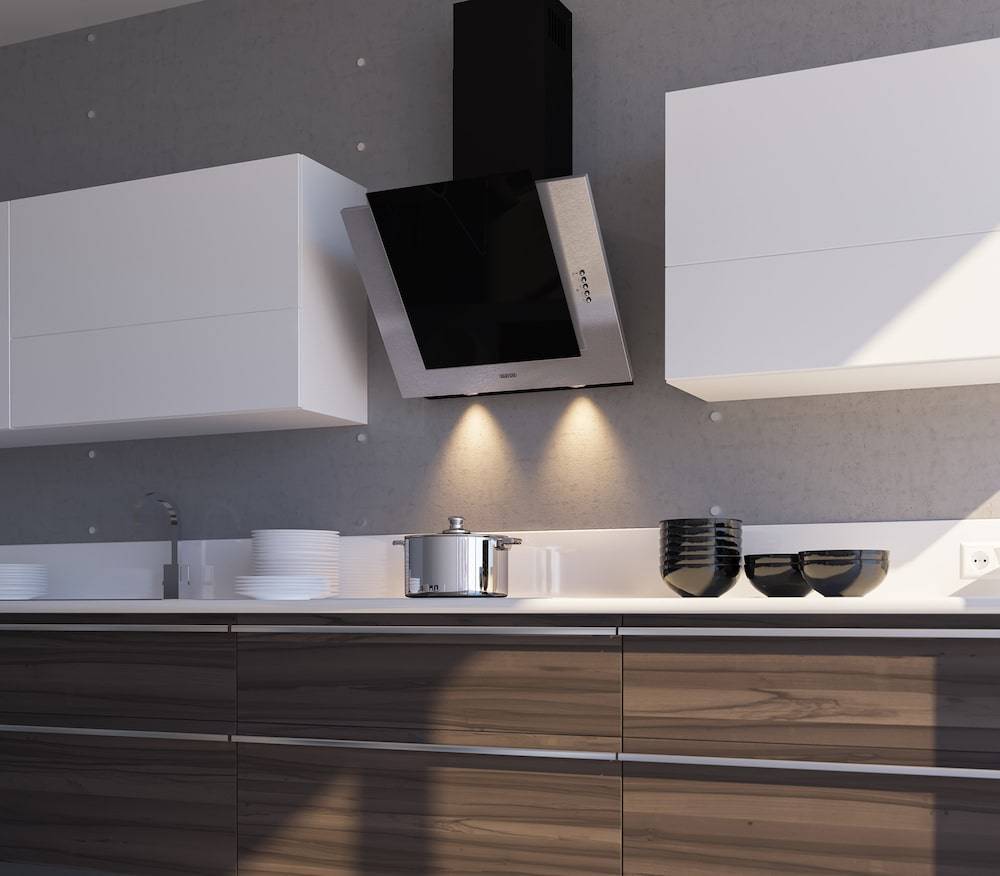

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Особенности встраиваемых моделей

Именно встраиваемые модели вытяжек получили наибольшее распространение в нашей стране, так как они больше всего подходят для компактных кухонь, не занимают много места, да и совмещать стиль прибора с остальным интерьером рискует далеко не каждый. Намного проще спрятать все это дело в шкаф, что позволит устроить дополнительные полочки под всякую мелочевку.

  1. Встраиваемые вытяжки незаметны глазу, и не выделяются на общем фоне, как это бывает с купольными или островными моделями.
  2. На рынке представлен большой выбор размеров таких приборов, что позволяет совмещать их со всевозможной мебелью. Ширина вытяжки выбирается также и по площади всасывания – желательно, чтобы она была не меньше, чем варочная поверхность, чтобы пары удалялись эффективнее. Самые распространенные размеры – 45,60 и 80 см. Есть и срединные значения, так что подбирайте вариант именно под свою кухню.
  3. Если говорить об эффективности работы встраиваемых вытяжек, то она находится на достаточно высоком уровне. Их конструкция позволяет быть оборудованными дополнительными выдвигающимися секциями, помогающим охватить большую площадь, хотя на этот параметр, безусловно, решающее влияние оказывает количество вентиляторов и их мощность.

Островная вытяжка подвешивается к потолку и может находиться даже в центре помещения

При выборе вытяжки нужно ориентироваться на удаленность ее места установки от плиты, мощность двигателей и площадь газовой плиты. Если вытяжка должна втягивать воздух на большой площади, то лучше купить вариант на два и более вентилятора, однако учитывайте, что при их работе будет создаваться много шума – с чем-то придется мириться.

Вытяжка спрятана в шкафу

Естественная вентиляция

На этапе проектирования дома в обязательном порядке составляется схема естественной вентиляции. Принцип ее действия заключается в проветривании дома за счет естественной циркуляции воздушной массы. Чтобы система выполняла свою функцию должным образом, приток свежего воздуха и отвод уже влажного должны выполняться через разные помещения. Обычно пространство через которое поступает воздух называется сухим, а выводящее помещение — влажным.

Можно проветривать дом четырьмя способами:

  • канальным, когда дом оснащается вертикально расположенными каналами.
  • бесканальным. Этот способ может применяться для жилых строений, однако он больше подходит для производственных зданий.
  • постоянным. В этом случае помещения обеспечиваются значительным притоком воздуха, который поступает через воздушные каналы.
  • периодическим, когда “новый” воздух поступает в определенные промежутки времени.

Чтобы повысить уровень воздухообмена в доме, на отводящие каналы монтируются специальные вентиляторы, которые могут работать как постоянно, так и в установленное время. Соответственно, для такого оборудования требуется подключение к сети электропитания.

Достоинства

Она не нуждается в установке дорогостоящего оборудования, поломки системы автоматически исключаются. Но даже с установленными на вытяжные каналы вентиляторами, система циркуляции естественным образом потребляет электроэнергию в малых количествах. Следовательно, происходит экономия денежных средств. Еще одним плюсом системы является ее совместимость с другими типами воздухообмена.

Недостатки

Такой вид вентиляции в деревянном доме напрямую зависит от погодных условий, что непосредственно влияет на проветривание здания. Как правило, недостаточное поступление свежего воздуха проявляется в виде возникновения грибка, а также скопления токсичных веществ, которые могут исходить от строительных материалов. Таким образом, она, не совмещенная с другими системами, не всегда сможет обеспечивать должный обмен воздуха в доме.

Требования к монтажу бытовых устройств

Несколько слов о нормах монтажа оборудования в помещениях с газовыми плитами. По закону, сама плита, работающая от подачи газа, может быть установлена в помещениях, высота которых не менее 2,2 м. Это стоит знать тем, кто собирается возводить объемные подвесные конструкции для маскировки воздуховодов или вентиляционных каналов.

Правила касаются установки вытяжки над газовой плитой. По нормам, минимальное расстояние от поверхности плиты до панели устройства – 75 см. Это на 10 см больше, чем стандарт для электроплиты

Документация, регламентирующая монтаж или выбор, находится в открытом доступе. Материалы общего характера о значении принудительной вентиляции можно найти в СНиП 2.04.05-91, подробнее об объемах выводимого воздуха – в СНиП 2.08.01-89, а о производительности и остальных нюансах техники – в ГОСТ 26813-99.

Строгих правил, касающихся вариантов монтажа вентиляционных воздуховодов, нет, поэтому их можно располагать снаружи или внутри кухонных шкафов, за перегородками и над подвесными конструкциями.

Где именно лучше фиксировать купленную вытяжку и какие условия для этого необходимы, узнаете из рекомендуемой нами статьи, материал которой полностью посвящен этому вопросу.

Подключение вытяжки на кухне к электричеству

С работой может справиться даже новичок, но некоторые нюансы в этом деле всё-таки присутствуют. В некоторых случаях шнур вытяжки не достаёт до ближайшей розетки. Основными вариантами решения проблемы считается применение переноски, удлинение кабеля или перенос розетки на новое место.

Длинный шнур использовать нецелесообразно, но даже если выбор пал на такой вариант, то кабель нужно закрепить на поверхности стен и подсоединить вилку к ближайшей розетке. Самым популярным выходом из ситуации считается установка розетки. Этот элемент желательно замаскировать под кухонным гарнитуром.

Save

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Подробнее о фильтрах для вытяжки

Устройства, работающие без отвода в вентиляционную шахту, называют угольными из-за наличия угольных фильтров, которые и осуществляют очистку воздуха от специфических кухонных запахов. Чаще всего это пластиковые кассеты, имеющие различную форму и заполненные активированным углем.

Иногда дополнительно используют куски синтетического материала, также пропитанные активированным углем.


Круглые угольные кассеты, заполненные гранулами или порошком, обычно продаются и применяются парами. Пластик, из которого они изготовлены, не меняет свойств при нагревании и безопасен для здоровья

Кроме угольного фильтра, имеется антижировой. У встраиваемых моделей он находится на нижней панели и представляет собой металлическую решетку или сетку.

Конечно, запахи сеткой не поймать, но с частичками растворенного жира, которые поднимаются вместе с паром, он справляется отлично. В связи с этим антижировой фильтр примерно раз в 30-40 дней рекомендуется мыть неабразивными средствами.


В отличие от угольного фильтра, который помещен в корпус вытяжки вместе с двигателем и вентиляторами, металлическая решетка находится на виду и является частью дизайна моделей

При покупке сменных изделий обратите внимание, что в продаже имеются оригинальные и неоригинальные (универсальные) фильтры. Вторая группа подходит ко многим моделям и по стоимости ниже, чем детали, выпущенные изготовителем

Угольных фильтров, как правило, хватает на 3-4 месяца активного использования, но точные данные указаны в инструкции.

Куда и как следует выводить воздуховод

Довольно часто, особенно в условиях квартир, воздуховоды от вытяжки на кухне подключаются к системе вентиляции дома, которая обеспечивает естественную циркуляцию воздуха. На самом деле, это неправильный подход, поскольку он делает вытяжку неэффективной из-за того, что большая часть решетки перекрывается воздуховодом.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Из-за этого, естественная циркуляция воздуха также пострадает. Поэтому наиболее оптимальным считается вариант, когда вытяжка подключается к отдельному вентиляционному каналу с помощью вентиляционной решетки, представленной на изображении выше.

Как вывести на улицу

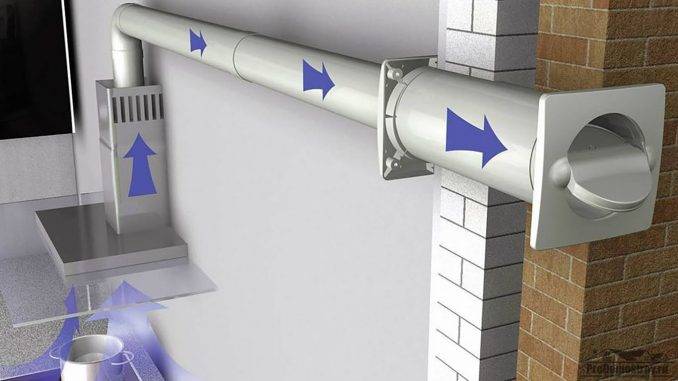

Один из примеров установки вытяжки на кухне с выводом воздуха через стену

Имеет смысл остановить свой выбор именно на таком варианте, проделав отверстие в стене, чтобы воздуховод выходил наружу. Конечно, пробить отверстие в несущей стене, толщина которой может составлять полметра, а то и больше, достаточно сложно, но допустимо, тем более что в наше время имеется такой инструмент.

Воздуховод выводится наружу и закрывается с улицы вентиляционной решеткой. Все свободное пространство между стеной и воздуховодом тщательно заделывается. Его можно замазать раствором или запенить монтажной пеной, что более актуально в наше время.

Так выглядит обратный или антивозвратный клапан для воздуховодов

В случае появления обратной тяги, что бывает очень часто, вентиляционные решетки оборудуются обратным клапаном, который закрывается, если вытяжка не работает. Это ограничивает приток холодного воздуха в помещение. Особенно это актуально для холодного времени года. В летний период, наоборот, каждому хочется, чтобы в жилище было как можно больше свежего воздуха. Если обратного клапана не устанавливать, то в помещение будут попадать посторонние запахи из системы вентиляции. Как правило, это касается систем вентиляции многоэтажных домов.

Вывод кухонной вытяжки на улицу вместо общедомового вентканала


Watch this video on YouTube

Обеспечение естественной вентиляции

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Чтобы вытяжка не оказывала негативного влияния на естественный процесс вентиляции, можно собрать систему, с помощью тройника и обратного клапана. Обратный клапан следует установить таким образом, чтобы он закрывался при работе вытяжки и открывался под естественным потоком воздуха из помещения. Такая работа обеспечивается за счет несильной пружины, размещенной в самом клапане. Единственная проблема такой системы заключается в ее непривлекательном внешнем виде. Но это совсем не проблема, если ее можно разместить внутри навесного шкафа, тщательно замаскировав, тем более что занимает она не так уж и много места.
