Описание технологии строительства купольной крыши

Недостатки

Говоря о конусообразной кровле, мастера разделяют ее недостатки на сложности, с которыми придется столкнуться при монтаже, и особенности конструкции, влияющие на ее эксплуатацию.

Однако, прежде чем приступать к монтажу такой сложной конструкции, необходимо тщательно взвесить все плюсы и минусы этого технического решения. К минусам конических кровель относят:

1. Невозможность оборудования мансарды. Конусообразная крыша не подразумевает монтажа окон на ее поверхности, поэтому в пространстве под ней нет возможности оборудовать жилую мансарду. Мало того, что окна существенно портят внешний вид конструкции, они нарушают ее герметичность, снижают несущую способность каркаса.
2. Увеличенный расход кровельного материала. Металлические листы, листы металлочерепицы и даже рулонные кровельные покрытия имеют прямоугольную форму, из-за чего при перекрытии конусообразных кровель их приходится резать, остается много обрезков, увеличивается расход.
3. Сложность конструкции. В целом, крыша в виде конуса считается достаточно сложной в проектировании и монтаже, что естественно отражается на ее стоимости. Даже просто найти мастеров, которые возьмутся за монтаж кровли такого типа бывает не так уж просто.

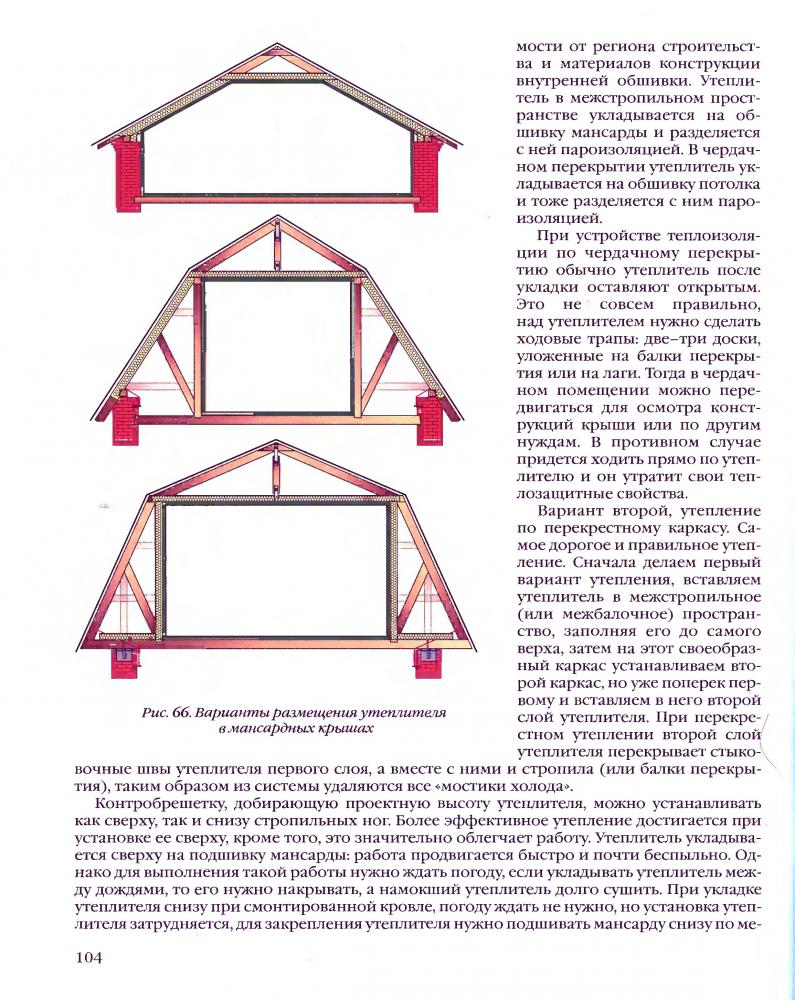

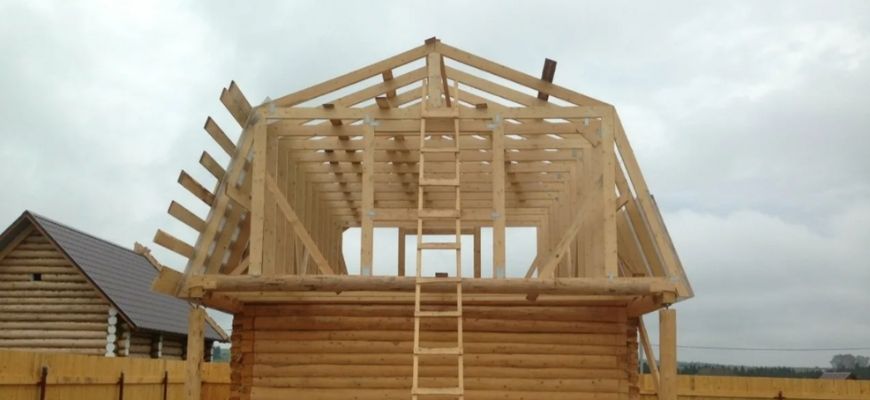

Мансардная ломаная кровля

Такой вид крыш создается специально под мансардное пространство, поэтому получается вариант, похожий на обычную двускатную. Но скаты получают дополнительные углы, чтобы увеличить площадь, на которой можно устроить комнату для работы или отдыха.

Особенности проектирования

Особенность проекта заключается в характеристиках стропильного каркаса. Он собирается из двух групп стропил: нижних и верхних.

В кровле могут предусматриваться дополнительные элементы:

• окна в наклонной и вертикальной плоскостях,
• эркеры — специальные архитектурные элементы, напоминающие застекленный балкон или лоджию.
• используется элемент под названием «кукушка» — похожа на маленький домик с окном, как бы выходящий из крыши.

Угол уклона

Угол в области конька не может быть очень острым, поскольку это уменьшит устойчивость крышной постройки. Наоборот, его делают большим. В то же время, если в воображении продолжить нижние стропила, то получится довольно острый виртуальный угол.

Угол уклона в области верхних стропил получается порядка 30 градусов.

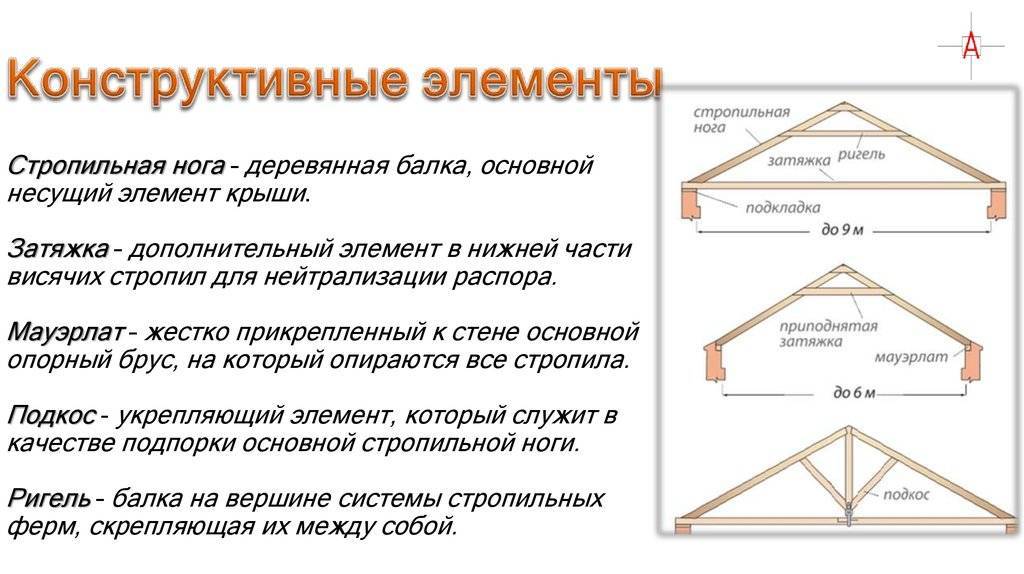

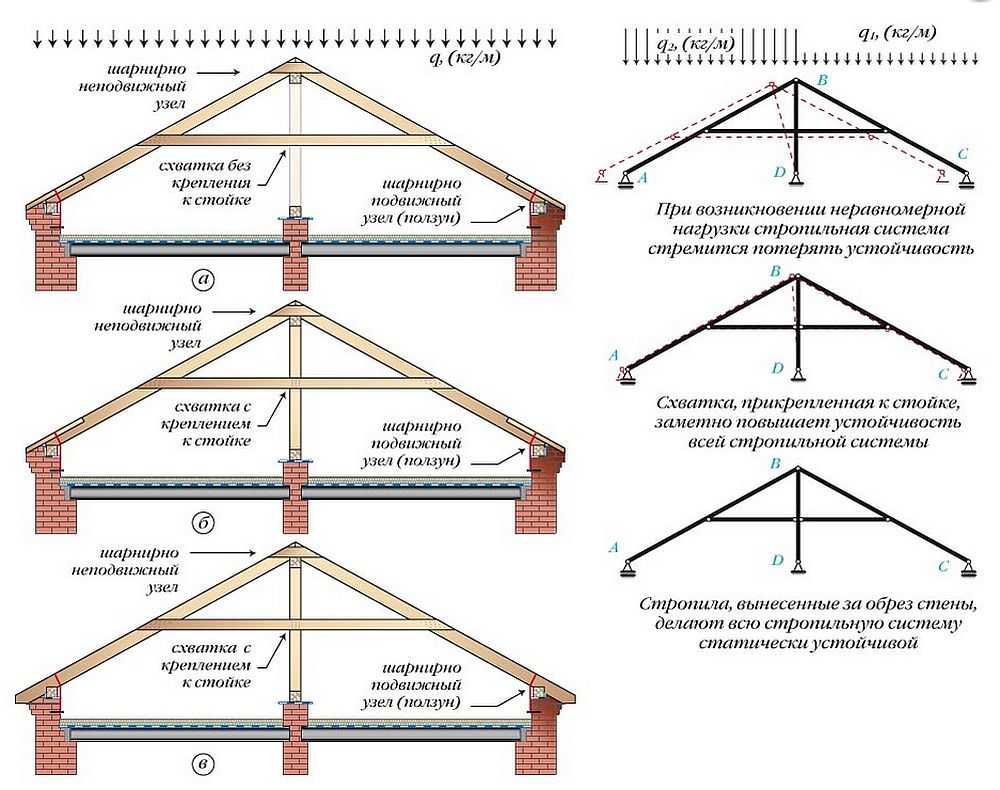

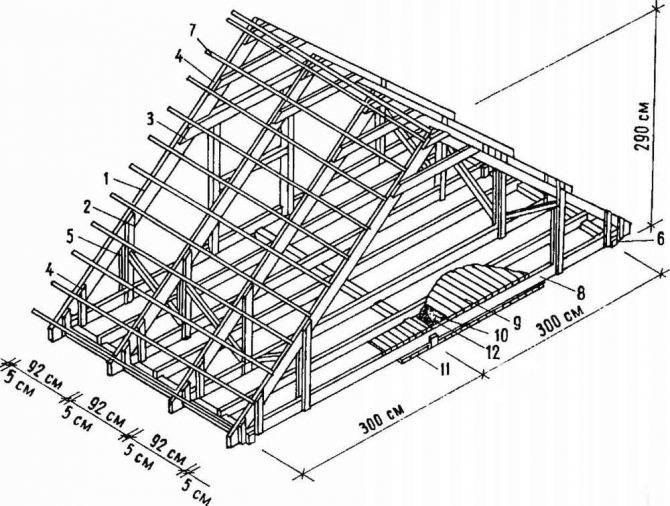

Варианты стропильной системы

Для опоры стропильных ног используется не только мауэрлат. Могут встраиваться балки перекрытия, выходящие за пределы стен. Это позволяет увеличивать площадь чердака или мансарды.

Особенности монтажа

Наличие сложного каркаса и дополнительных архитектурных элементов означает, что заниматься монтажными работами стоит профессионалам.

Достоинства и недостатки

Основное достоинство предлагаемой конструкции – дополнительное полноценное помещение в доме. Мансардные окна, расположенные прямо в кровле, экономят пространство, неплохо освещают комнату. При правильно составленном проекте удается добиться экономии энергоресурсов за счет уменьшения потерь тепла.

Возможны проблемы в регионах с большим количеством снега зимой: мансардные окна легко забиваются им. Обязательно активное проветривание, недостаток вентилирования вызывает конденсирование влаги на модулях стропильной системы.

Варианты проектирования

Возможности проектирования сводятся к обилию архитектурных решений: окон различных форм, балконов, эркеров, «кукушек» и т.д.

Нюансы чертежа

Чертеж крыши своими руками выполняется в масштабе 1:100. Для наиболее важных элементов узлы выполняются в разрезе. Разработка чертежей ведется под порядок проведения строительства. В чертеж наносится схема элементов стропильной системы, обрешетки и балок. Подробно прорисовываются места соединений основных и доборных элементов, стыки, конструкция водосточной системы.

Следующим шагом будет схема укладки гидро- и теплоизолирующих слоев. Кровля сложна в устройстве, поэтому подробные чертежи помогают правильно определить количество строительных материалов и сэкономить на их приобретении.

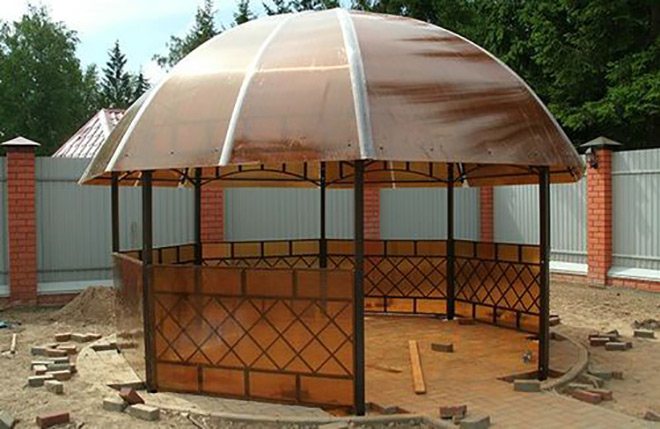

Альтернативный вариант. Крыша из поликарбоната

Это навес без «кровельного пирога», чаще всего применяется для теплиц, беседок, зимних садов. Есть у поликарбоната одно серьезное преимущество. Это низкая теплопроводность. При отсутствии утеплителя находиться внутри такой беседки комфортно даже холодной осенью.

Монтаж сводится к пошаговому выполнению таких действий:

1. Сверление отверстий. Будьте предельно аккуратны, чтобы материал не треснул. Для этого нужно избегать чрезмерной вибрации. Поликарбонат склонен к термическим расширениям. Поэтому крепежи делаются на 1-2 мм больше, чем диаметр самореза.
2. Крой листов. Выполняется электролобзиком. Циркулярка тоже подойдет, но зубья должны быть мелкими. Работы выполняются на средней скорости. Если пилить слишком медленно, есть риск появления сколов. И в то же время, слишком высокая скорость спровоцирует оплавление металла.
3. Продувка пылесосом. Помогает убрать влагу с листов.
4. Проклейка торцов перед укладкой. Оптимальный материал – алюминиевый скотч. Он должен быть водостойким.
5. Монтаж с помощью дугообразных профилей.
6. Наращиваем каркас. В конце монтажа удаляем пленку.
7. Технологии вакуумного, термического формирования помогут придать заготовкам криволинейную конфигурацию.
8. Ни в коем случае не ходите по покрытию. Используйте трапы, специальные кровельные лестницы.

Вот и все – кровля круглой крыши из прозрачного поликарбоната готова!

Четырехскатные крыши

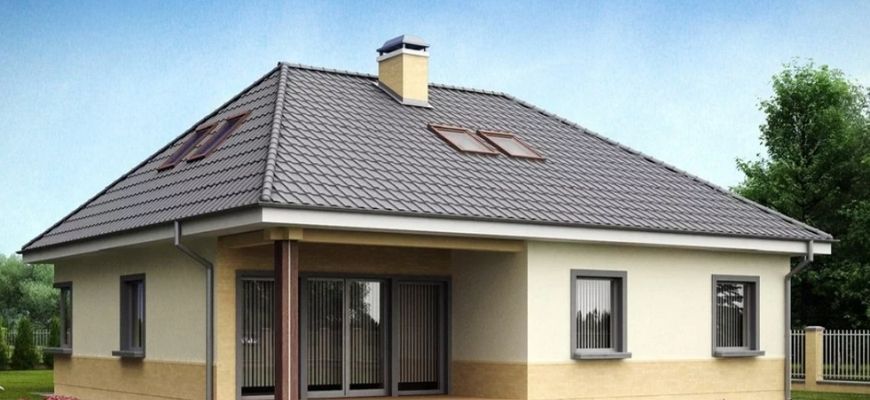

Вальмовая крыша

В основе четырехскатных вальмовых конструкций – равнобедренная трапеция, это форма боковых скатов, а торцевые имеют форму треугольников. Именно они называются вальмами. Считается, что такой вариант имеет высокую сопротивляемость к ветровым нагрузкам. Хорошо устраняются осадки. Большое подкровельное пространство позволяет развернуться, устроить разные типы помещений.

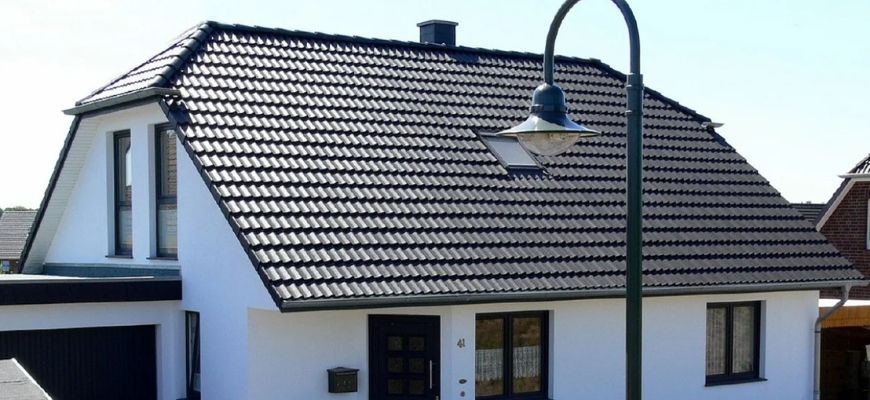

Полувальмовая кровля

Одна из разновидностей вальмовых – голландская или полувальмовая конструкция. Ее считают комбинацией из двух других — двускатной и шатровой.

Треугольные скаты укорочены фронтонами, которые рассматриваются как особенность полувальмовых крыш. Это сказывается на технологии сборки – сначала формируют фронтон, а уже потом под него сооружается стропильная система. Применяется чаще для кирпичных зданий или сооружаемых из других прочных материалов.

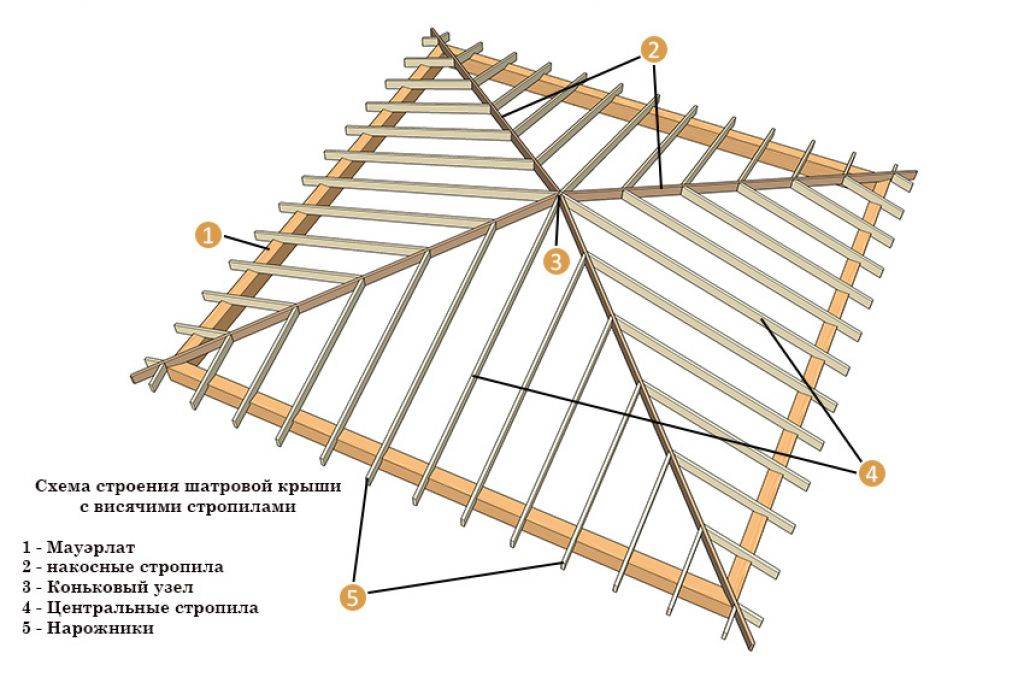

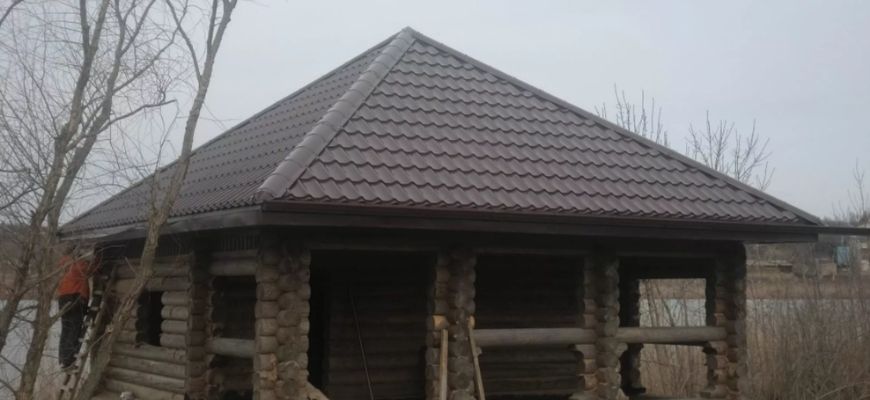

Шатровая кровля

Шатровые конструкции еще называют пирамидальными. Они симметричны с любой стороны: четыре одинаковых ската сходятся в одной точке в форме равнобедренных треугольников. Особенность такой кровли – отсутствие конька, который принимает на себя нагрузку от стропильных ног

Поэтому приходится особенно акцентировать внимание на прочности всей сборки

Иногда она опирается на центральную опору, в других случаях стропила упираются друг в друга, поддерживая форму. Этот вариант применим к небольшим по площади строениям. Главную нагрузку принимают на себя накосные диагональные стропила в торцевых скатах. Шатры отличаются хорошими аэродинамическими характеристиками.

Особенности проектирования

Голландская полувальмовая кровля предполагает по проекту сооружение на начальном этапе фронтона дома. Он может быть запроектирован одним из двух способов:

• Из стенового материала.
• Как каркасный модуль, составная часть крыши.

Первый способ используется чаще, так как идет сборка стены из кирпича или блоков. Она естественным образом переходит во фронтон. В данном случае он выполняет роль несущего компонента для мансарды.

Угол уклона

Угол уклона рассчитывается, исходя из характеристик местности, где обустраивается крыша частного дома, и из архитектурных задач. Насколько высоким должно быть мансарднное пространство, какие элементы встраиваются в крышу дополнительно — слуховые или мансардные окна, другие характеристики влияют на расчет.

В среднем ориентируются на оптимальные величины уклона от 15 до 45 градусов.

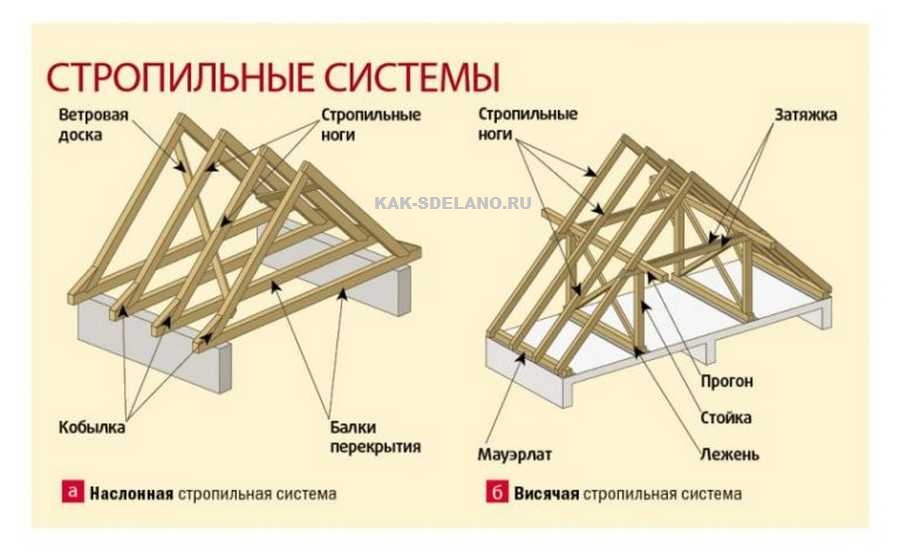

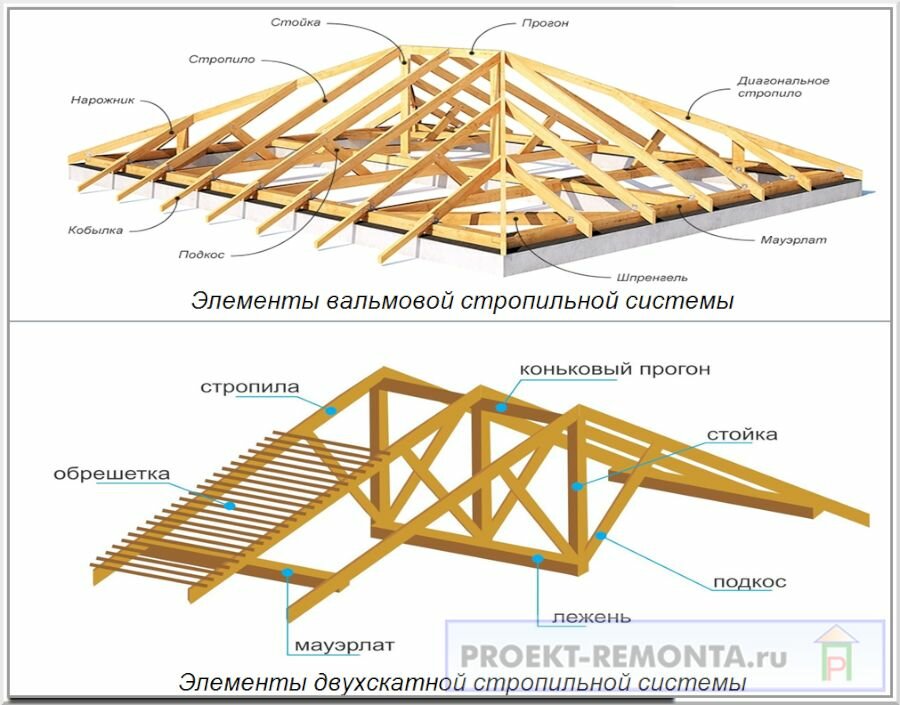

Варианты стропильной системы

Четырехскатные вальмовые и шатровые виды крыш отличаются сложным проектированием, для них необходимы специфические стропильные системы.

Для каждого проекта подбирается свой вариант поддерживающего каркаса: с висячими стропилами, наслонными или шпренгельный с опорой на фермы.

Особенности монтажа

Четырехскатные крыши разных видов собираются из большого количества элементов, используются сложные стропильные системы. Проектируются индивидуально для каждого строящегося дома.

Достоинства и недостатки

Четырехскатные крыши разного типа:

• Более сложные по проектированию, а также сборке, по сравнению с одно- или двускатными.
• Позволяют придать строению своеобразный внешний вид, но требуют большего количества расчетов, тщательной проработки стропильной системы.
• В конструкциях задействовано много узлов и элементов. Это может создавать проблемы при сборке, а также сказывается на устойчивости поддерживающего каркаса.

Варианты проектирования

Четырехскатные крыши имеют множество модификаций. Создаются своеобразные по дизайну и конструктивным особенностям кровельные конструкции.

В качестве материала покрытия применяются все возможные: от наиболее массивных до самых легких.

Строение крыши конического типа

Как правило, коническая крыша устанавливается на многогранных или круглых строениях. При этом сооружается наслонная стропильная система. Кольцевой прогон, на который впоследствии будут опираться стропильные ноги, закрепляется на центральной опорной балке. Его монтаж производится так, чтобы не нагружалась высшая точка конуса.

Вторым опорным элементом для стропильной системы будет выступать мауэрлат, установленный по кольцу. Монтируют его на стенах здания. Размещая балки перекрытий, необходимо учесть, что в месте установки центральной опоры на них будет приходиться максимальная нагрузка.

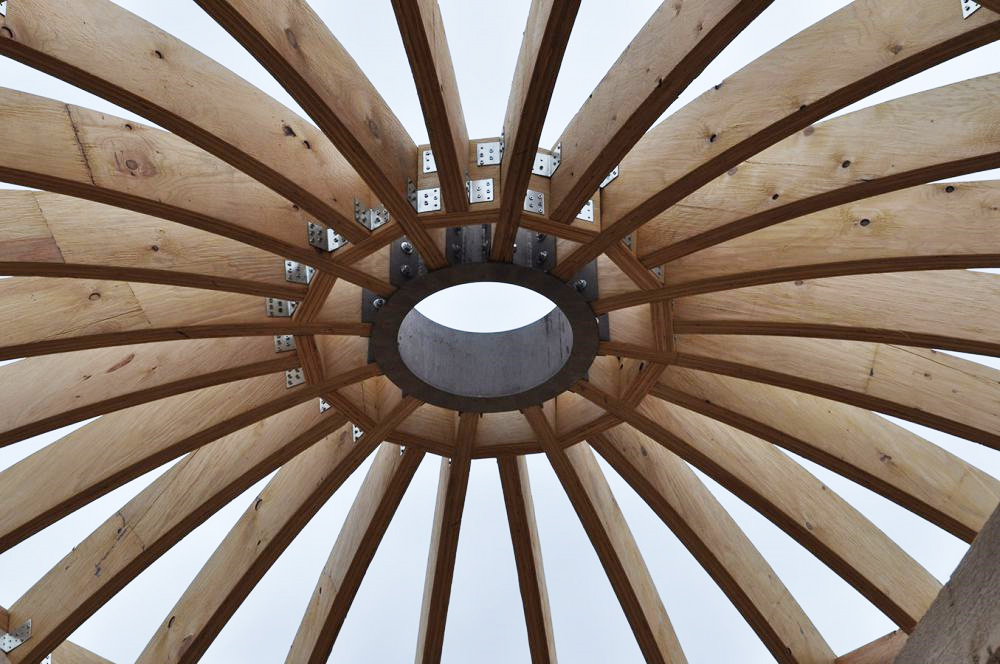

Кольцевой конек фиксируется на центральной опоре специальными раскосами. Перед тем, как построить круглую крышу, необходимо выполнить точный расчет всех узлов. Чтобы не ошибиться в расчетах, такую работу лучше поручить специалистам.

При обустройстве конической кровли стропильные ноги выступают в роли ребер жесткости. Их количество рассчитывается, исходя из типа кровельного материала и его характеристик.

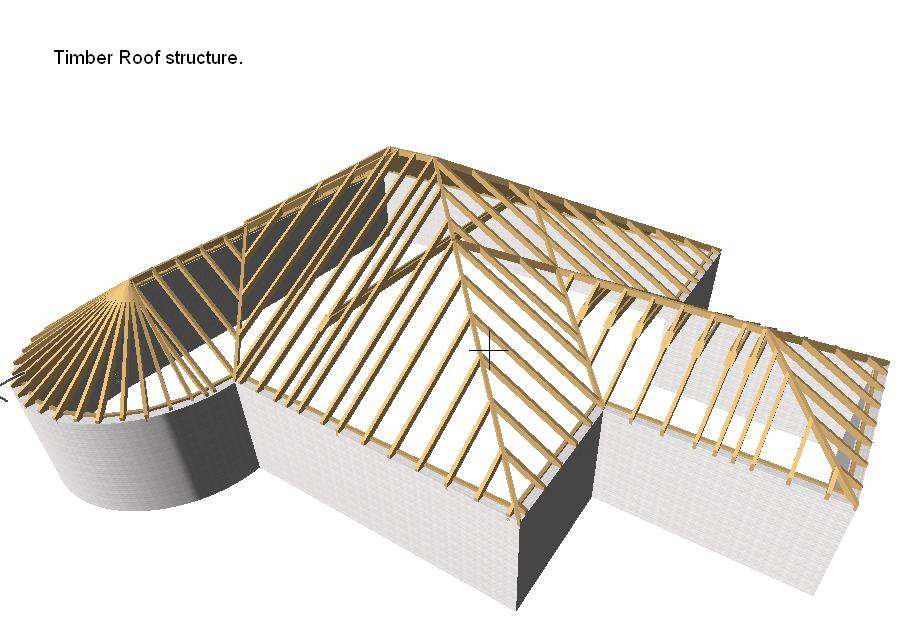

Зачастую для перекрытия дома с круглой крышей используется не только керамическая черепица, но и мягкие битумные материалы, деревянная дранка, а также листовой металл

Обратите внимание, что профильные материалы в данном случае применять непрактично, поскольку образуется слишком много отходов, а швы между листами нуждаются в очень тщательной герметизации. Тем не менее, все равно места стыковки могут причинять неудобства в дальнейшем, а внешний вид кровли будет не самым привлекательным

Какие материалы подойдут?

Для стропильной системы проще использовать металлический каркас. В отличие от деревянного бруса, он может быть любой формы. Все зависит от типа постройки:

• Для крыши дома, рассчитанной на большие нагрузки, можно использовать стальные фермы. Аналогичные фермы используются для промышленных корпусов и ангаров;
• Для беседки, оранжереи, балкона можно воспользоваться арочными алюминиевыми профилями;
• Для кровли из поликарбоната достаточно алюминия;
• Если планируется тяжелое покрытие (например, керамическая черепица) – сталь;

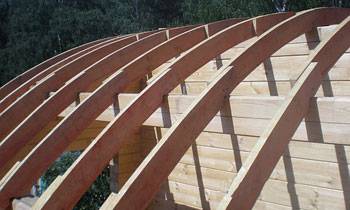

• Можно выполнить арочные стропила из древесины: длинная ломаная линия, состоящая из прямых секций.

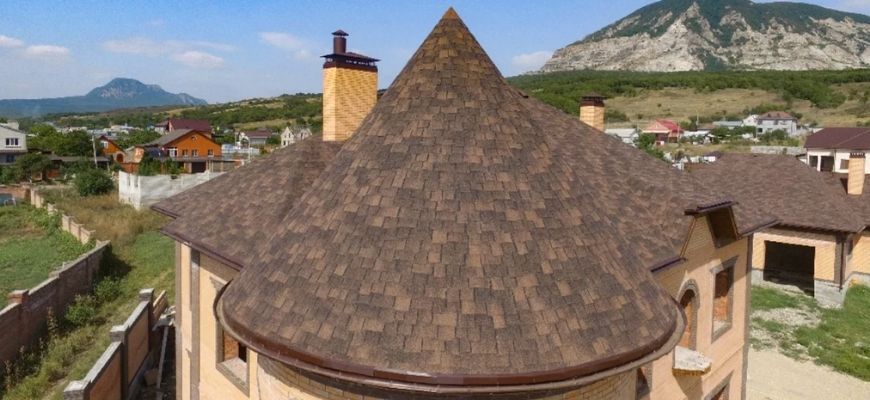

Коническая (конусообразная) крыша

Круглый или многогранный в основании дом может венчать кровля конической формы.

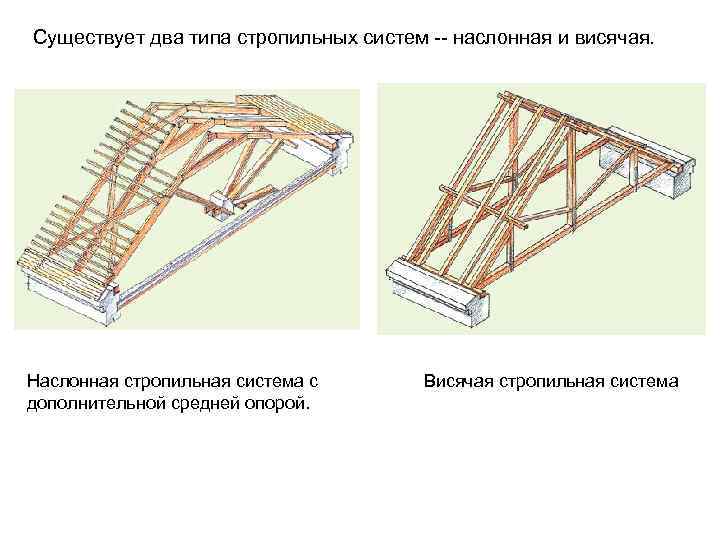

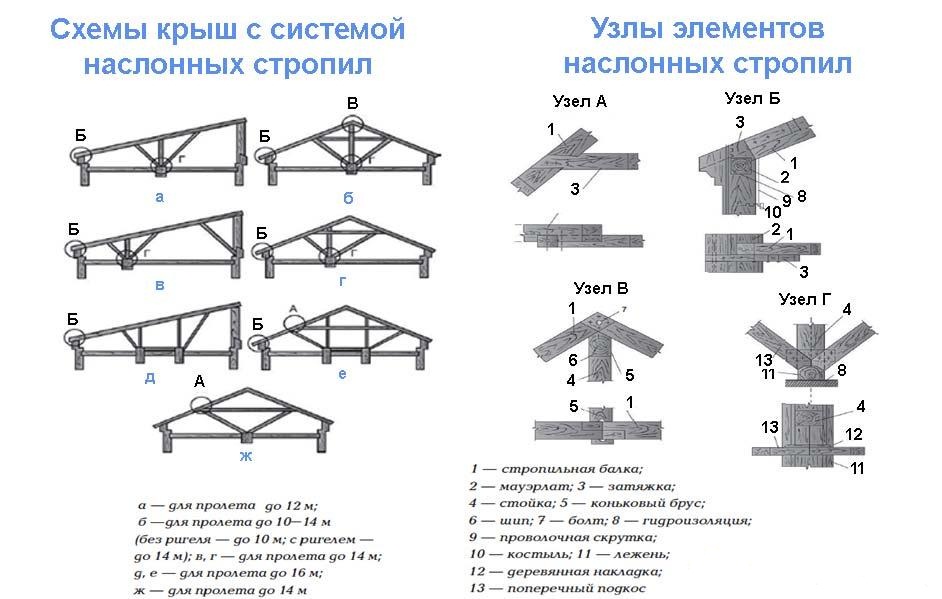

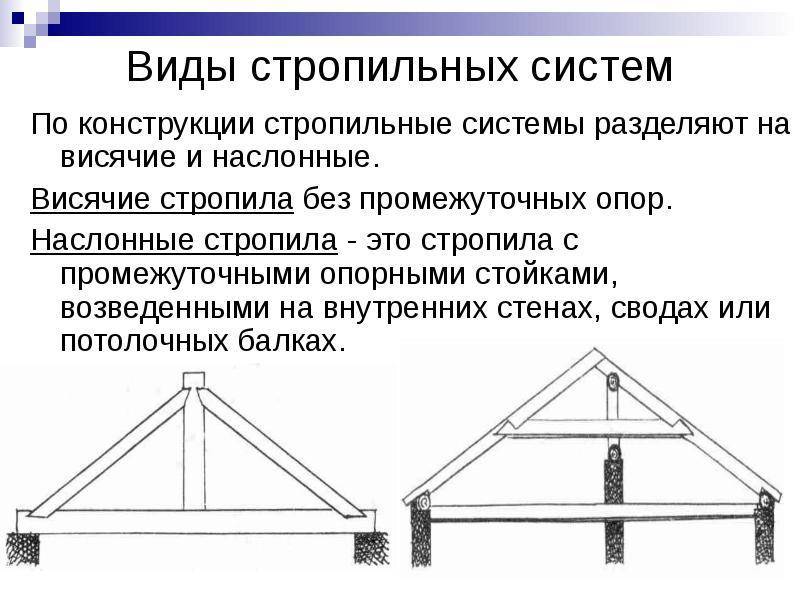

Стропильная система используется наслонного типа. В центре здания должна быть расположена опора – столб.

Стропильные ноги опираются:

• сверху – на кольцевой прогон из бруса, который в свою очередь упирается в центральную опору раскосами;
• снизу – на мауэрлат в форме кольца.

Стропила жестко прикрепляются к опорам при помощи уголков. Расстояние между ними зависит от сечения и предполагаемой нагрузки – веса кровельного материала. Обрешетка – круговая.

Для покрытия конической верхней конструкции здания нецелесообразно использовать некоторые материалы.

В крайнем случае, можно использовать плоские шиферные листы.

Лучшими материалами считаются:

• битумная черепица;
• натуральная черепица;
• деревянные штучные элементы;
• солома.

Купольные и конические крыши часто используют как украшение – к примеру, на башенках, чтобы придать дому вид средневекового замка.

Это, несомненно, очень красивое архитектурное решение.

Однако если куполообразная или конусообразная крыша используется в качестве декоративного элемента, то она покрывает только часть дома. Поэтому нужно внимательно отнестись к обустройству стыков с кровлей основного здания.

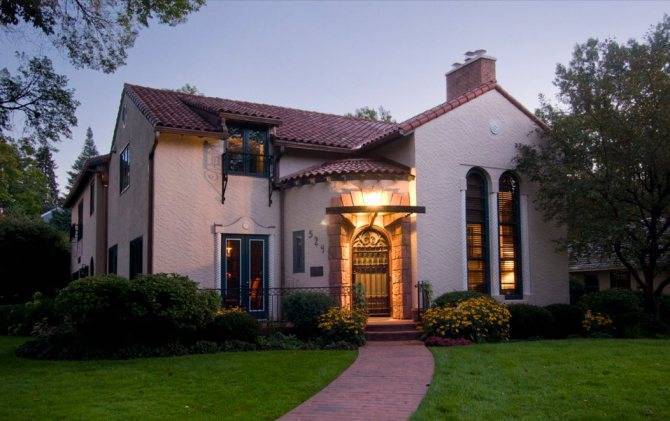

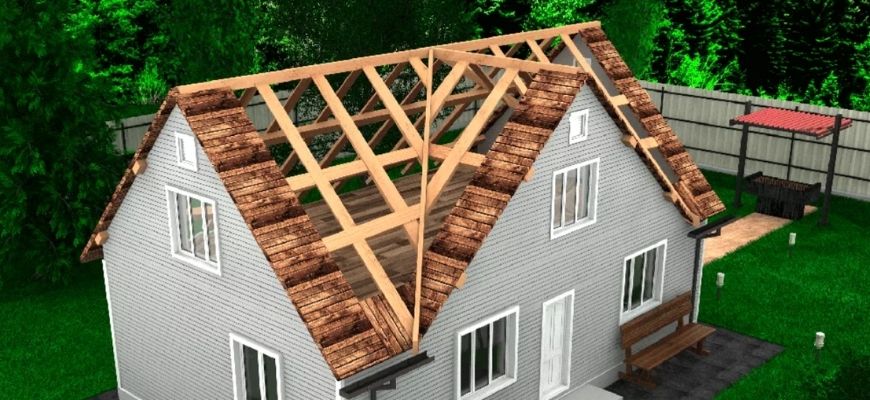

Многощипцовая крыша

Вариант основывается на понятии щипца. Это верхний треугольный участок под крышей. По названию понятно, что в многощипцовой крыше элементов несколько.

Проектировщики и строители умудряются создавать такие проекты, где порой трудно сосчитать количество скатов и щипцов.

Особенности проектирования

При проектировании задействуются различные геометрические формы в виде букв Г, П, Т. Крестовой вариант относится к четырехскатному многощипцовому варианту. Используются также другие геометрические фигуры.

Варианты стропильной системы

Система стропил проектируется для каждой локации. Помимо общей стропильной конструкции требуется создание локальных зон, каждая из которых должна быть прочной и устойчивой. Особое внимания уделяется системам крепления, применению крепежа.

Особенности монтажа

Особенности стропильного каркаса накладывают свой отпечаток на монтажные работы. Монтаж представляет собой сложный затратный процесс.

Некоторые детали: в зонах щипцов под накосные ноги, то есть диагональные стропила под торцовыми скатами, укладывают дополнительные лежени. Они должны укрепить сложную конструкцию.

Достоинства и недостатки

Многощипцовые конструкции выглядят интересно и солидно. Можно увидеть множество красивых крыш сложной формы, архитектурных решений и находок. Хотя иногда проектировщики перебарщивают, и появляется накрученное строение с непонятными пристройками.

К недостаткам можно отнести большую материалоемкость, много скатов требуют много материала. Проектирование сложное, это же относится к монтажу. Отсюда — удорожание строительства. Есть ограничения по применению кровельных покрытий.

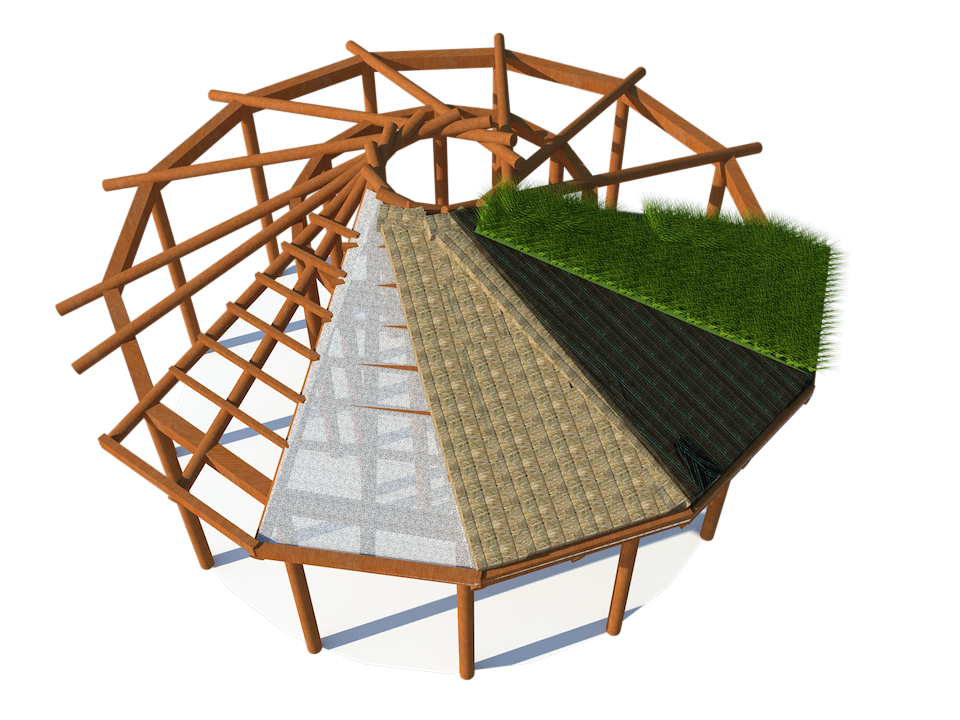

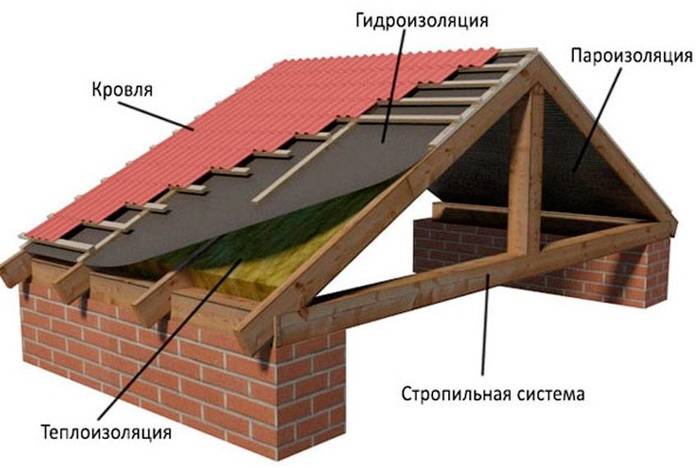

Конструкция

Устройство крыши в виде конуса с одной стороны похоже на конструкцию других типов кровель, а с другой – сильно отличается из-за особенностей ее формы. Она состоит из следующих компонентов:

• Стропильный каркас. Стропильная система, как правило, относится к наслонному типу. Она является несущим основанием, на которую ложится основная нагрузка. Деревянные стропильные ноги, сходящиеся в одной точке, придают конструкции конусовидную форму, придают жесткость, распределяют нагрузку.
• Гидроизоляция. Поверх стропильного каркаса укладывается пленочная гидроизоляция, которая предотвращает возникновение протечек через крышу. Верхние края пленки фиксируются обрешеткой.
• Обрешетка. Поверх гидроизоляции крепится гибкая пластиковая обрешетка. Обрешетка служит основой для крепления кровельного материала, она поддерживает его, равномерно распределяя нагрузку. Каждая планка фиксируется к стропилам саморезами прямо поверх гидроизоляции.
• Финишное покрытие. Финишное покрытие – кровельный материал, который крепят к обрешетке или контробрешетке каркаса. Для этих целей при монтаже конусной конструкции используют гибкие материалы: битумную черепицу, листы кровельной стали или меди, композитную черепицу.

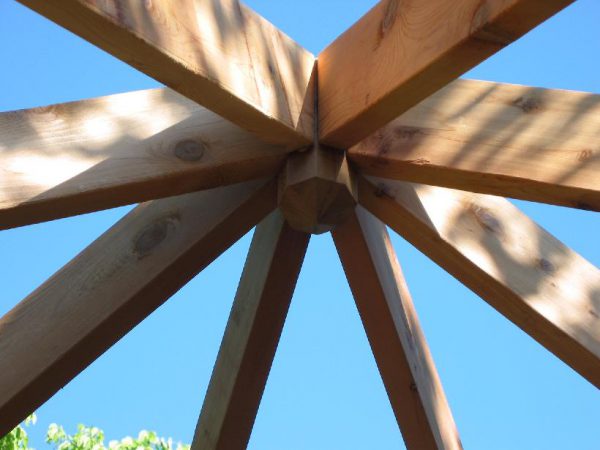

Коньковый узел

Дизайн кровли

Помимо широкого ассортимента материалов для оформления дачной кровли, многие из них представлены богатой цветовой палитрой. В зависимости от поставленных целей, дачная постройка может сливаться с окружающей зеленью или выделяться на фоне пейзажа ярким пятном.

Классический вариант оформления – когда дачное жилье светлых оттенков венчает крыша ярких или темных тонов. Нечасто встречается дизайн, где темные стены строения дополнены светлой кровлей

Такой дом, безусловно, превратится в местную достопримечательность, это стоит учесть, если цель привлечь внимание окружающих не преследуется

Выбирая кровельное покрытие для крыши ярких оттенков, ознакомьтесь с характеристиками материала. Как долго он способен сохранять свои качества в плане декоративности и эксплуатационных возможностей.

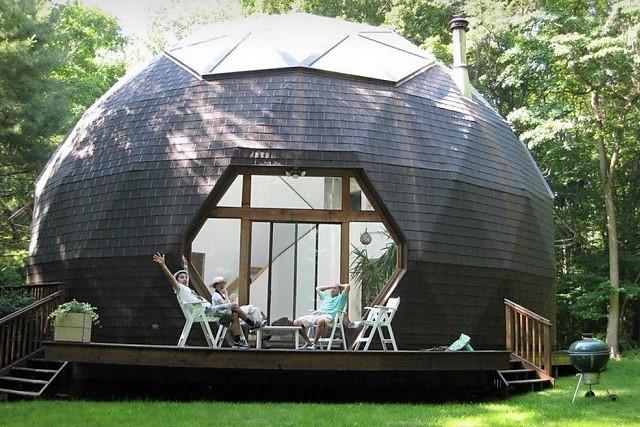

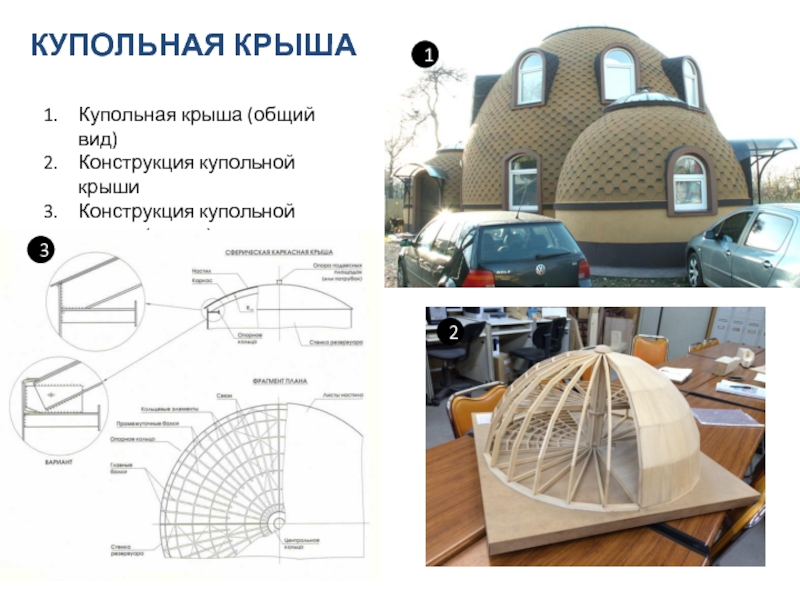

Описание

Первое, что отличает купольные конструкции — это их высокий уровень прочности. Главной их особенностью является то, что уровень несущей способности сооружения повышается с увеличением его диаметра

Важно еще и то, что прочностные характеристики строения не меняются от того, какие материалы используются для его возведения

Купольный дом — это своеобразный конструктор. Его составляющие элементы типичны и рассчитываются самостоятельно. Для расчета параметров основы-каркаса существует специальный калькулятор купольного дома. Для удобства при создании основы сооружения есть калькулятор купольного дома на русском языке. Собрать такой конструктор достаточно просто и быстро. По такой технологии возводят деревянные купольные дома.

Сборка основы-каркаса купольного дома легко произвести вручную. Все необходимые для возведения элементы характеризуются небольшими габаритами и весом. Благодаря тому, что геодезический дом идеален относительно аэродинамических свойств, его можно возводить в условиях нестабильного климата. Например, в местности с частыми ураганами или землетрясениями.

Требования к возведению купольного дома

Требования к возведению сферического дома:

Дом нужно проектировать правильно, соблюдая действующие строительные нормы, правила пожарной безопасности. Несмотря на свою легкость, сама постройка весит немало

Обращайте внимание на состав грунтовых пород и уровень подземных вод для расчетных манипуляций. Покупайте современные комплектующие детали

Многие искусственного типа материалы намного лучше натуральных аналогов. Чтобы здание было энергоэффективным, изучите подробнее тематические вопросы

Для экономии ресурсов необходимо рассматривать новейшие разработки в области отопления и кондиционирования.

Со списком своих требований можно обратиться в специализированную компанию. Сотрудники покажут вам различные проекты купольных строений.

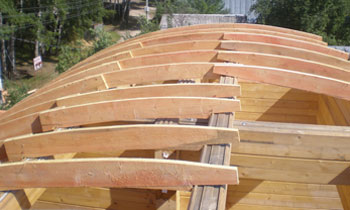

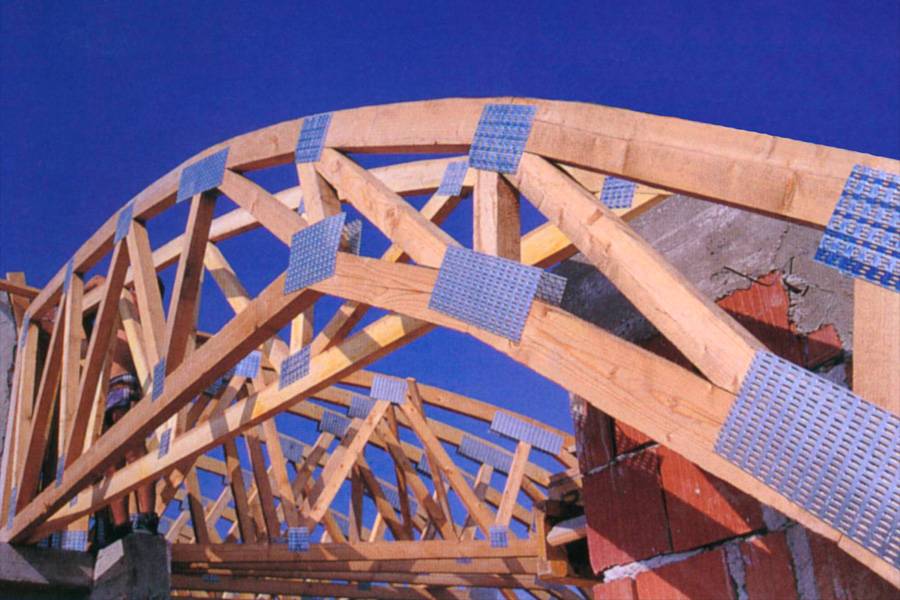

Покрытие арочных крыш

Для крыш данного типа применяются следующие кровельные материалы:

Оцинкованная сталь

Стальные оцинкованные листы обладают необходимой жесткостью и могут служить не только покрытием кровли, но и несущей конструкцией.

При использовании этого материала получают достаточно жесткий и прочный каркас и герметичное покрытие арочной крыши.

Арочный профнастил

Его, в отличие от стенового, выпускают согнутым по дуге установленного радиуса. Его монтируют на деревянный либо алюминиевый каркас целыми пролетами.

Другие виды покрытия

Фанера;

Клееный брус;

OSB плиты;

Гипсокартон;

Прозрачные материалы, такие, как листовой или сотовый поликарбонат, пластик, закаленное стекло.

Исходные данные.

Область «Исходные данные» предназначена для задания геометрии каркаса. Можно изменять параметры в следующих полях:

«Многогранник» — многогранник на основание которого строится вся конструкция. Возможны два варианта: икосаэдр и октаэдр.

«Частота, V» — количество разбиений вершин. При увеличении частоты, увеличивается количество вершин и ребер соответственно. Чем больше это значение, тем больше форма каркаса приближается к сфере и тем меньше длина рёбер.

Икосаэдр — многогранник, у которого значение частоты разбиения V равно 1.

Октаэдр — многогранник, у которого значение частоты разбиения V равно 1.

Значение частоты разбиения равное единице соответствует конструкции в виде икосаэдра или октаэдра в зависимости от того какой многогранник задан в графе «многогранник». При увеличении частоты происходит разбиение рёбер многогранника на части. Количество рёбер, составляющих разбитое ребро, равно частоте разбиения.

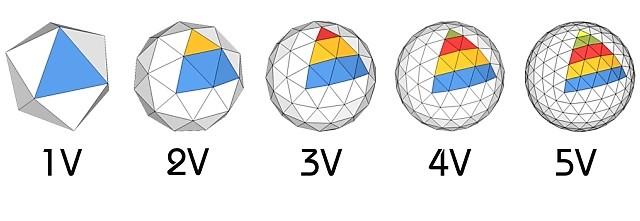

Частота разбиения икосаэдра.

«Класс разбиения» — этот пункт отвечает за выбор способа разбиения, а следовательно и формы конечной конструкции.

При частоте разбиения равной двум и более возможны различные варианты каждого разбиения. Эти варианты делятся на классы. Если спроецировать разбиение на грань икосаэдра, то все возможные классы разбиения икосаэдра можно представить в виде схемы.

Классы разбиения купольных конструкций.

В калькуляторе римскими цифрами обозначены основные классы, всего их три. Арабскими цифрами обозначены вариации основных классов.

Аналогично способы разбиения задаются для октаэдра.

«Метод разбиения» — позволяет сделать выбор между «Равные хорды», «Равные дуги» и «Мексиканец».

«Осевая симметрия» — выбор оси симметрии, которая учитывается при отсечении части купола от сферы и выстраивании купола по вертикали. Возможные варианты:

• Pentad — ось симметрии проходит через вершину, в которой сходится 5 рёбер.
• Cross — ось симметрии проходит через вершину, в которой сходится 6 рёбер.
• Triad — ось симметрии проходит через грань.

«Фулерен» — выбор формы купола в виде фулерена, который вписывается («вписанный») в сферу, или описывает её («описанный»). Поле «Фулерен» не доступно при выборе варианта соединения «Joint».

купол в форме фулерена

«Выравнивание основания» — позволяет выравнивать основание относительно плоскости основания за счет изменения длин рёбер у основания купола. Поле «Выравнивание основания» не доступно при выборе способа соединения «Cone» или выборе формы фулерена.

Функция «выравнивание основания» изменят длину рёбер у основания купола таким образом, что вершины купола на внешней его поверхности располагаются в плоскости основания. Вершины купола на внутренней поверхности купола в общем случае не располагаются в плоскости основания, а строятся по общему принципу — к центру купола от его внешней поверхности.

При включении «выравнивания основания» рёбра своей широкой стороной лежат в плоскости горизонта в случае, когда в поле «часть сферы» выбрано 1/2. В остальных случаях, они не лежат в плоскости горизонта.

«Часть сферы» — выбор части сферы, из которой будет состоять купол. Для куполов разной частоты возможны различные пропорции отсечения.

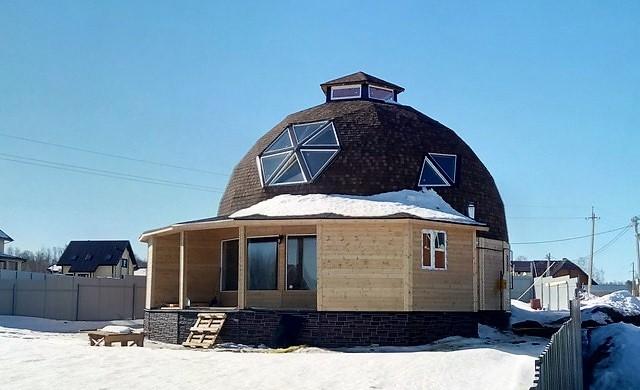

Особенности строительства

Еще совсем недавно дом-купол был строительной экзотикой. За его возведение брались энтузиасты экологического движения и любители оригинальных конструкций. Сегодня интернет наполнен заводскими комплектами сферических домов. Необычное жилище на основе геодезического купола и стратодезическую конструкцию можно купить, не выходя из городской квартиры.

Тем же, кто предпочитает все делать собственными руками, мы рекомендуем остановиться на геодезическом куполе. В сборке он немного сложнее дома-сферы из полуарок, но зато не требует сложного оборудования для гнутья и склеивания древесины.

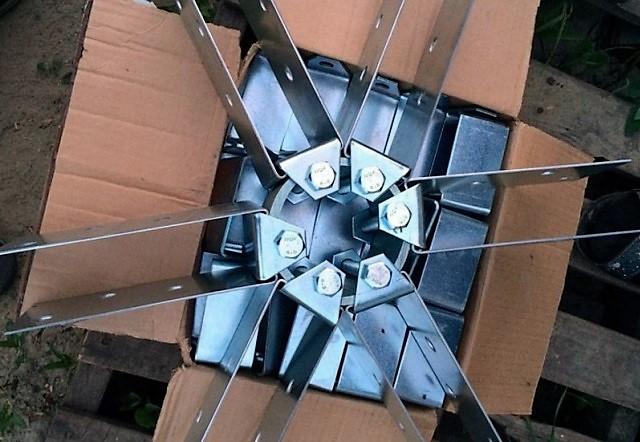

Самый ответственный узел конструкции – коннектор. От точности его изготовления зависит пространственная стыковка всех элементов. Поэтому для работы лучше купить готовый заводской комплект.

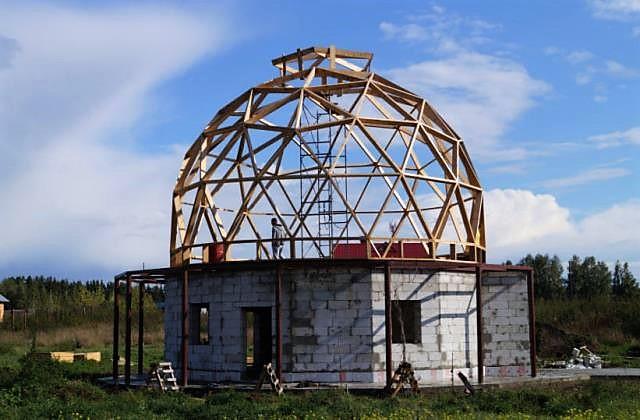

Следующий шаг – подготовка ребер каркаса из деревянных брусков толщиной 50 мм. Их ширина должна быть равной толщине утеплителя (минимум 10 см). Длину ребер выбирают, ориентируясь на сборочную схему геокупола.

Частота разбивки (V) поверхности купола – базовый элемент расчетов

Кроме частоты нужно определиться с диаметром купола и его высотой. Если вы купите готовый комплект коннекторов, то пользоваться онлайн калькулятором для расчета длин ребер вам не придется. Изготовитель делает коннекторы для сборки каркаса заданной высоты и диаметра.

Как показывает практика, купол диаметром 8 метров и высотой 4 метра оптимален для сооружения двухуровневого дачного дома общей площадью 64 м2, зимнего сада или сауны.

Для того, чтобы построить купольный дом своими руками нужно выполнить несколько операций:

• Разметить на участке фундамент под каркас (ленточный, столбчатый, «шведская плита» или свайный).
• На стадии бетонирования заложить в фундамент анкера. Они нужны для крепления подкладочного бруса, к которому фиксируют первый ряд «треугольников» каркаса.
• Сборку ведут параллельными рядами, связывая ребра каркаса в пространственную конструкцию с помощью коннекторов.
• Завершив монтаж, купол изнутри обшивают деревянной вагонкой или гипсокартонном.
• В ячейки каркаса закладывают утеплитель, накрывают его ветрозащитной мембраной и обшивают снаружи плитой Изоплат или OSB.
• В местах установки окон обшивку не делают. В зоне установки дверей каркас «разрывают», оставляя  в нем нишу нужного размера. Жесткость геодезического купола очень высокая, поэтому дверные проемы не могут ее существенно уменьшить.

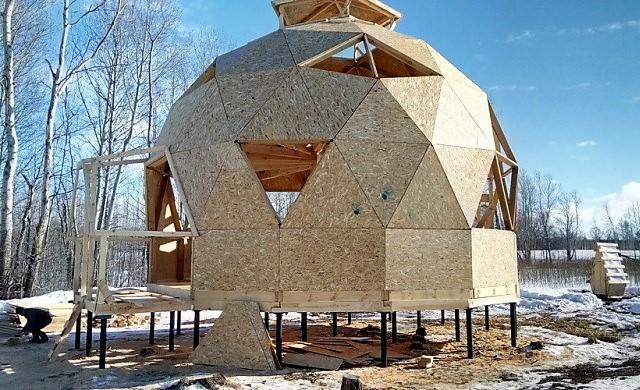

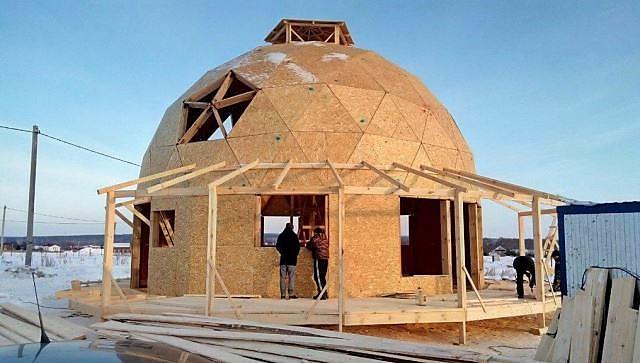

Двухуровневый дом-сфера на стадии наружной обшивки плитой OSB

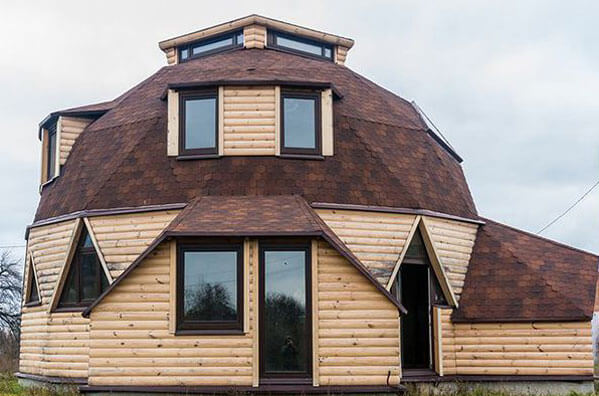

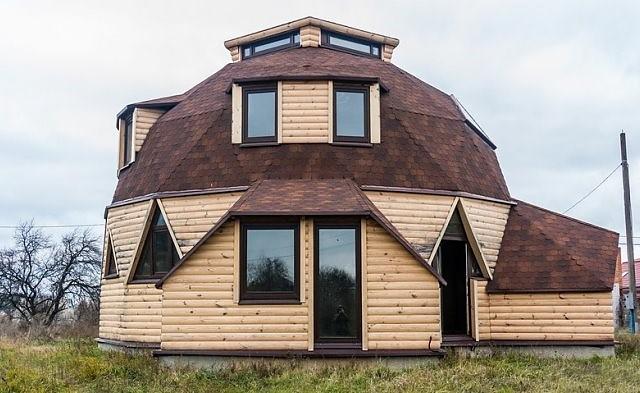

Некоторые застройщики делают первый этаж в виде многогранника, а второй венчают геокуполом.

Дверной проем идеально вписывается в дизайн сферического здания. А вот треугольные окна и доборные элементы дверной коробки обходятся дороже обычных. Их приходится заказывать как нестандартные изделия.

Схема купола

В правой части калькулятора отображается схема заданного купола. Купол можно вращать мышкой и приближать и отдалять его колесом мыши.

В калькуляторе можно посмотреть: каркас, кровлю, схему и план, нажав соответствующую кнопку. Их также можно вращать, увеличивать и уменьшать.

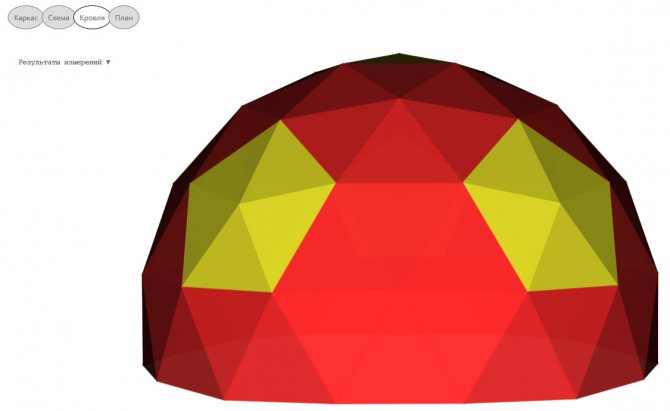

Кровля

Разными цветами показаны грани кровли различных размеров Схема на вкладке «Кровля» позволяет исключать из расчёта отдельные грани и рёбра конструкции. Для исключения грани, нужно щёлкнуть по ней мышкой. Для исключения ребра нужно исключить примыкающие к нему с обеих сторон грани.

При исключении из расчёта граней и рёбер во вкладке «Кровля» значения в других вкладах и разделах калькулятора пересчитываются автоматически.

Данная функция может быть полезна для анализа возможных проёмов в конструкции, например для дверей и окон. А также для расчёта таких конструкций как беседки, навесы, козырьки и другие.

План

На плане приведена проекция вершин купола на плоскость проходящую через основание купола Во вкладке «План» можно увидеть проекцию нижних рёбер конструкции на плоскость в основании. А также размеры от центра сферы до концов проекций и высоту концов рёбер.

Выделив мышкой отдельные рёбра, можно увидеть аналогичную информацию для любого ребра купола.

Повторный щелчок мыши снимает выделение.

Если во вкладке «Кровля» исключена грань купола, то при переходе на вкладку «План» автоматически подсветятся рёбра этих граней.

Чтобы увидеть план основания полностью, вращайте схему курсором.

Коническая и купольная

Довольно экзотический вариант представляют собой конические и купольные системы. Они придают дому вид средневекового или сказочного замка. Можно предположить, что их основное предназначение – украшать строение. Обе сводятся к общему круглому варианту кровель.

Особенности проектирования

Требования к проекту с подобными навершиями — очень высокие. На круглую основу крыша должна установиться точно и четко. Особенность кровли: под ней не монтируют утеплитель, поэтому она сама должна быть надежной. В первую очередь это относится к проектированию стыков.

Варианты стропильной системы

Для купольной крыши используется только система из висячих стропил, наслонные не подойдут. При стандартном варианте собирается трехшарнирная арка из висячих ног. Нижним ребром они упираются в мауэрлат, который проходит поверх стен. Верхняя часть собирается в кольцевой прогон. Он устанавливается на опорной балке в центре.

Особенности монтажа

Монтаж требует точности и тщательности. Для создания каркаса используются:

• Деревянные дугообразные стропила для купольной крыши. Для конусной подойдут прямые.
• Металлический стальной профиль.
• Алюминиевые трубы для дугообразной крыши, легко гнется и принимает нужную форму.

В качестве покрытия кровли используются только гибкие эластичные материалы: битумная черепица, кровельная сталь и другие.

Достоинства и недостатки

Хорошо противостоят непогоде, дождю, снегу, ветру. Существует возможность вписать мансардное помещение в круглую башню, но при условии, что там довольно много места. Обычно используется легкое кровельное покрытие.

Варианты проектирования

Конические, а также купольные навершия используются для строений круглой формы. Обычно, их пристраивают к основному зданию. Также они могут быть встроены в кровлю как один из ее элементов.

8.5. Конструктивные требования

3.8.5.1. Плавающая крыша должна контактировать
с продуктом, чтобы исключить наличие
паровоздушной смеси под ней.

3.8.5.2. Центральная часть и каждый короб
плавающей крыши должны быть герметичны
и соответствующим образом испытаны
(вакуум-камерой или проникающей
жидкостью).

В верхней части короба устанавливается
смотровой люк для контроля герметичности.
Конструкция крышки и обечайки люка
должны исключать попадание осадков
внутрь короба.

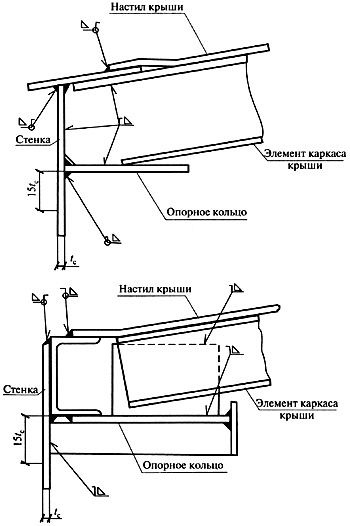

Рис.
3.8. Соединение
сферической крыши со стенкой

3.8.5.3. Конструкция плавающих крыш должна
обеспечивать сток ливневых вод с
поверхности к водозабору с их отводом
за пределы резервуара. Водозаборное
устройство однодечной плавающей крыши
должно иметь обратный клапан, исключающий
попадание хранимого продукта на плавающую
крышу при нарушении герметичности
трубопроводов водоспуска.

Номинальный диаметр основного водоспуска
должен быть:

для резервуаров диаметром до 30 м — 75 мм;

для резервуаров диаметром от 30 до 60 м —
100 мм;

для резервуаров диаметром свыше 60 м —
150 мм.

Доступ на плавающую крышу обеспечивается
лестницей, которая автоматически следует
любому положению крыши по высоте. Одним
из рекомендуемых типов применяемых
лестниц является катучая лестница,
которая имеет верхнее шарнирное крепление
к стенке резервуара и нижние ролики,
перемещающиеся по направляющим,
установленным на плавающей крыше.
Катучая лестница должна иметь ограждения
с двух сторон и самовыравнивающиеся
ступени и должна быть рассчитана на
вертикальную нагрузку 5 кН, приложенную
в средней точке лестницы при нахождении
ее в любом рабочем положении.

3.8.5.4. Зазор между внешним краем крыши и
стенкой резервуара, а также между
патрубками в крыше и направляющими
обеспечивается уплотнением с помощью
специальных устройств (затворов).

Материал затворов должен выбираться с
учетом совместимости с хранимым
продуктом, газоплотности, старения,
прочности на истирание, температуры и
других факторов.

3.8.5.5. Плавающие крыши должны иметь
опорные стойки, позволяющие фиксировать
крышу в положении, при котором возможен
свободный проход человека по днищу
резервуара под плавающей крышей, — около
1800 мм.

По требованию заказчика плавающие крыши
могут иметь опорные стойки, позволяющие
фиксировать крышу в двух нижних положениях
— рабочем и ремонтном.

Опорные стойки, изготовленные из трубы
или другого замкнутого профиля, должны
иметь отверстия для обеспечения дренажа.

Для распределения динамических нагрузок,
передаваемых плавающей крышей на днище
резервуара, под опорными стойками
плавающей крыши должны быть установлены
стальные подкладки, приваренные к днищу
резервуара сплошным швом.

3.8.5.6. Плавающие крыши должны иметь
минимум один люклаз (световой люк)
номинальным диаметром не менее 600 мм,
позволяющий осуществлять вентиляцию
и вход обслуживающего персонала под
плавающую крышу, когда из резервуара
удален продукт.

3.8.5.7. Для исключения вращения плавающей
крыши должны использоваться направляющие
в виде перфорированных в нижней части
труб, которые одновременно могут
выполнять и технологические функции,
— в них может располагаться устройство
для отбора проб или измерения уровня
продукта.

3.8.5.8. Все части плавающей крыши, включая
катучую лестницу, должны быть электрически
взаимосвязаны и соединены со стенкой.

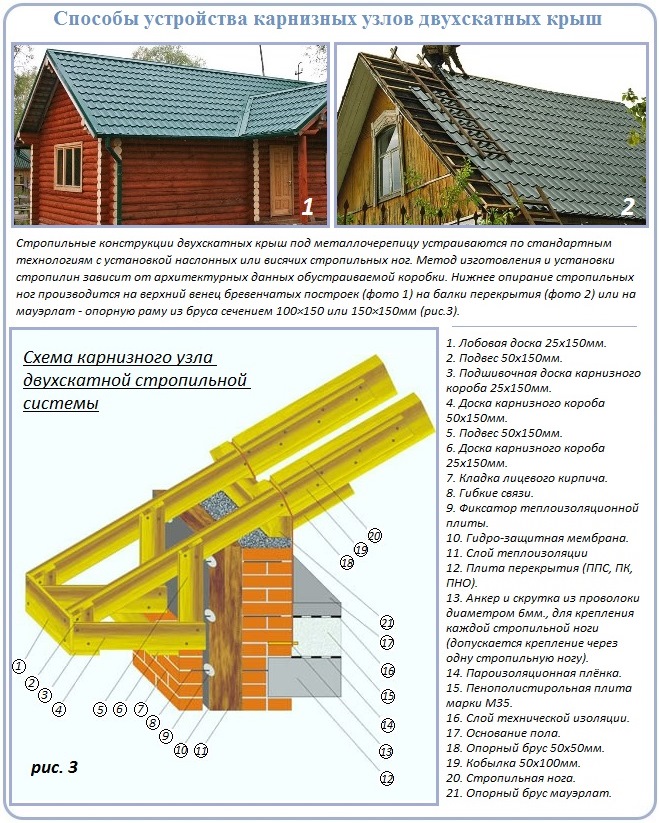

Важные правила устройства

При сооружении стропильной системы кровли требуется соблюдать ряд важных правил:

1. Правильная форма скатов – при несовпадении углов наклона или непропорциональности резку кровельного покрытия придется выполнять индивидуально. Если разные скаты имеют идентичные размеры и угол наклона, понадобится всего несколько шаблонов.
2. Уклон кровли выбирается в соответствии с рекомендациями производителя используемого кровельного материала.
3. Мауэрлат должен быть расположен строго горизонтально – на одной высоте.
4. Запрещено использовать в качестве стропил для кровли доски со сквозными сучками, расположенными вдоль волокон древесины – под нагрузкой они сломаются.
5. Свободный свес кровельных элементов при устройстве карнизов должен составлять в пределах 200-1000 мм.
6. В местах расположения ендов, примыканий инженерных коммуникаций, слуховых окон и других элементов сооружается сплошная обрешетка.
7. Нижний брусок обрешетки всегда делается выше, чем остальные, обычно на толщину кровельного покрытия.
8. Укрытие кровли выполняется по направлению снизу вверх для обеспечения правильного нахлеста – верхние листы или штучные элементы должны перекрывать нижние.
9. При строительстве теплой крыши обязательно предусматривается вентиляционный зазор.

Рисунок 5. Устройство утепленной крыши
