Буквенные обозначения
В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.
Буквенные обозначения основных элементов
К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.
А теперь примеры
Рис. 1. Обозначения на однополюсном «автомате» серии S 200 (фото взято из книги Ю.В. Харечко Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.)
Рис. 1. Обозначения на однополюсном «автомате» серии S 200 (фото взято из книги Ю.В. Харечко Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.)
- 1 – товарный знак изготовителя;
- 2 – серийный номер;
- 3 – тип мгновенного расцепления С, номинальный ток 16 А;
- 4 – номинальное рабочее напряжение 230/400 В;
- 5 – номинальная коммутационная способность при коротком замыкании 6 000 А;
- 6 – класс ограничения электроэнергии 3;
- 7 – орган управления (отключенное положение).
Рис. 2. Маркировка двухполюсного автоматического выключателя серии S 290 (фото взято из книги Ю.В. Харечко Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.)
Рис. 2. Маркировка двухполюсного автоматического выключателя серии S 290 (фото взято из книги Ю.В. Харечко Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.)
- 1 – товарный знак изготовителя;
- 2 – серийный номер;
- 3 – тип мгновенного расцепления С, номинальный ток 125 А;
- 4 – номинальное рабочее напряжение 400 В;
- 5 – номинальная коммутационная способность при коротком замыкании 10 000 А;
- 6 – индикатор положения;
- 7 – орган управления (отключенное положение).
Как видите научиться «читать» автоматические выключатели совсем не сложно. А ведь это реально полезные знания, которые всегда могут пригодится каждому домовладельцу — даже для того, чтобы для себя понять с какими техническими характеристиками установил «автомат» в электрощиток электромонтажник, когда монтировал электроустановку здания.
Я также подготовил для вас видеоролик по данной теме (буду рад вашим лайкам и комментариям):
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Что значит буква L на выключателе? Лучшие короткие ответы на вопросы Итак, автоматический выключатель, согласно нормативных документов, должен иметь стойкую маркировку, которая включает в себя. Спрашивайте, я на связи!
Подсоединение одноклавишного коммутационного устройства, оснащенного подсветкой
Специфическая особенность действия подобных приборов базирована на законах Ома. Он сформирован на том принципе, что, когда соединяются линии параллельно, при этом у приходящих проводов неодинаковое сечение, после подачи напряжения на кабельную линию электрический ток потечет по проводнику, имеющему самое наименьшее сопротивление.
Зависит от выбранного источника освещения: для подключения светодиодной лампы или неонового светильника требуется выбрать схему подсоединения, которая характеризуется повышенным сопротивлением. Такую специфику линии создает ограничительный резистор.
Отключение подсветки в однофазном выключателе Источник evrikann.ru
При отключении коммутационного устройства от электрической сети, светильник становится простой проводниковой линией, пропускающей через себя незначительный ток, которого хватает, чтобы подсветка работала. В лампочках Ильича встроенная спиралька при низком напряжении слабо нагревается.
Однако с экономичными газоразрядными лампами с люминофором и светодиодными осветительными приборами дело обстоит по-другому. В них схема управления стартует даже при наличии мизерном электротока в электрической сети и его хватает для включения светящегося элемента на выключателях с подсветкой.
В том случае, когда такая ситуация потребителя не сильно волнует, теряет актуальность обсуждаемого обстоятельства. Схема подключения выключателей с подсветкой самая простая, никаким образом не отличается от других разновидностей. Правда существуют 2 момента, касающиеся режимов индикации и подсвечивания в ночное время:
Индикатор может светиться при выключенном состоянии лампы.
Подсветка выключателя светится ночью Источник yandex.ru
Индикация демонстрирует состояние включенного света.
Этот вариант удобен для организации системы освещения кладовки, туалета и ванной комнаты. Поможет исключить случаи, когда светильники остаются не выключенными.
Нюансы ручной цветовой разметки
Цветовая маркировка проводов с помощью кембрика Ручная разметка применяется в момент использования проводов одинакового цвета в домах старой застройки. Перед началом работ составляется схема с цветовыми значениями проводников. В процессе укладки помечать токоведущие жилы можно:
- стандартными кембриками;
- кембриками с термоусадкой;
- изоляционной лентой.
Правила допускают использование специальных наборов для маркировки. Точки установки маркеров для обозначения нуля и фазы указаны в ПУЭ и ГОСТе. Это концы провода и места его присоединения к шине.
Специфика разметки двухжильного провода
Термоусадочная трубка для проводов Если подключение кабеля к сети уже сделано, можно использовать индикаторную отвертку. Сложность использования инструмента заключается в невозможности определения нескольких фаз. Их понадобится прозванивать мультиметром. Для предотвращения путаницы можно пометить электрический проводник цветом:
- выбрать трубки с термоусадкой или изоленты для обозначения нуля и фазы;
- работать с проводниками не по всей длине, а только на местах соединений и стыков.
Количество цветов определяется схемой. Главное при ее создании – не запутаться, не использовать желтые, зеленые или синие маркеры для фазы. Ее допускается размечать красным или оранжевым цветом.
Разметка трехжильного провода
При помощи мультиметра можно определить расположение фазы, ноля, и заземления Для поиска фазы, заземления и нуля в трехжильном проводе целесообразно применять мультиметр. Его ставят на режим переменного напряжения и аккуратно щупами касаются фазы, потом – оставшихся жил. Показатели тестера следует записать и сравнить. В комбинации «фаза-земля» напряжение будет меньшим, чем в комбинации «фаза-ноль».
После уточнения линий можно делать маркировку. Понять, фаза – L или N, поможет соответствующая расцветка. У нуля она будет голубой или синей, у плюса – любой другой.
Порядок разметки пятипроводной системы
Электропроводка с трехфазной сети выполняется только пятижильным кабелем. Три проводника будут фазным, один – нейтральным, один – защитным заземлением. Цветовая маркировка применяется согласно нормативным требованиям. Для защиты используется желто-зеленая оплетка, для нуля – синяя или голубая, для фазы – из перечня разрешенных оттенков.
Как маркировать совмещенные провода
Для упрощения процесса монтажа проводки используются кабели с двумя или четырьмя жилами. Линия защиты тут соединяется с нейтралью. Буквенный индекс провода – PEN, где PE обозначает заземляющий, а N – нулевой проводник.
Согласно ГОСТу, используется особая цветовая маркировка. По длине совмещенный кабель будет желто-зеленым, а кончики и точки соединения – синими.

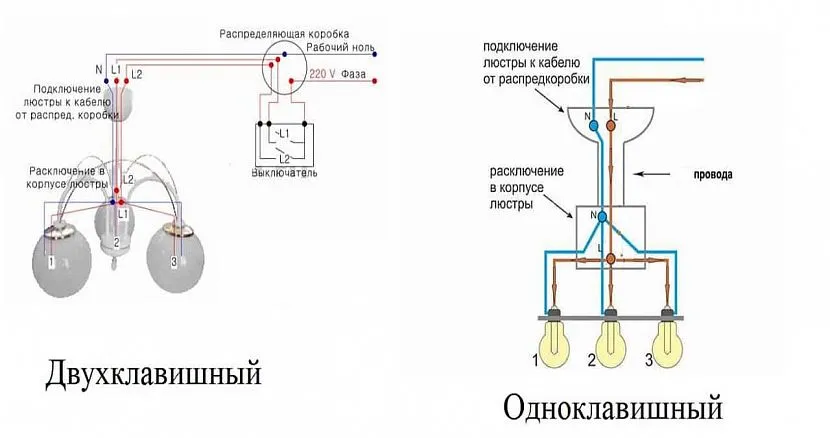

Установление кабеля, отвечающего за ВКЛ конкретного осветительного прибора
Определить это без инструмента электромонтажника практически невозможно. На практике такую связку, как правило, устанавливают экспериментально. С этой целью в клемме по очереди проверяются незанятые концы с токовым проводником с помощью индикатора напряжения. Таким способом можно будет увидеть какие светильники загораются.
Коммутационный элемент можно присоединить к сети произвольно, за исключением зажима «L». В том случае, когда выясняется, что клеммы случайно запутаны, нужно в 2-х клавишном устройстве поменять местами проводки L2 и L3.
Когда клемм для присоединения к сети 3 или 4, при этом элемент одноклавишный, значит вам повстречалась разновидность переключательного устройства.
Вид соединений для подключения светильников Источник asutpp.ru

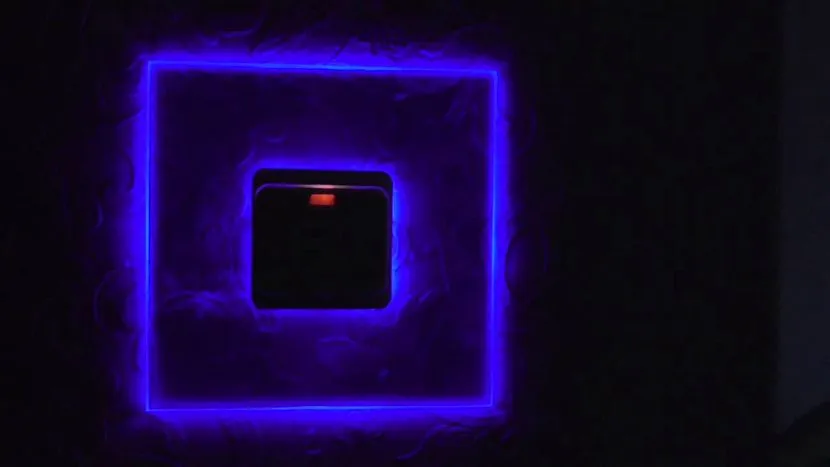

Выключатели с подсветкой
Такие коммутационные приборы позволяют сохранить чистоту стен. Довольно часто приходится включать свет ночью, когда кругом темно. При попытке нащупать в темноте клавишу выключателя, часто рука, вместо клавиши, попадает на стену и засаливает его. В результате на стеновой поверхности, вокруг коммутационного устройства, образуются потертости.
Поскольку разница в цене незначительная, использование выключателя с подсветкой становится приоритетной. Однако многие покупатели выбирают по-прежнему классические модели. Почему так происходит?
Такая ситуация возникает из-за того, что через интернет распространяются разные слухи и «легенды» об отрицательных сторонах подсветки:

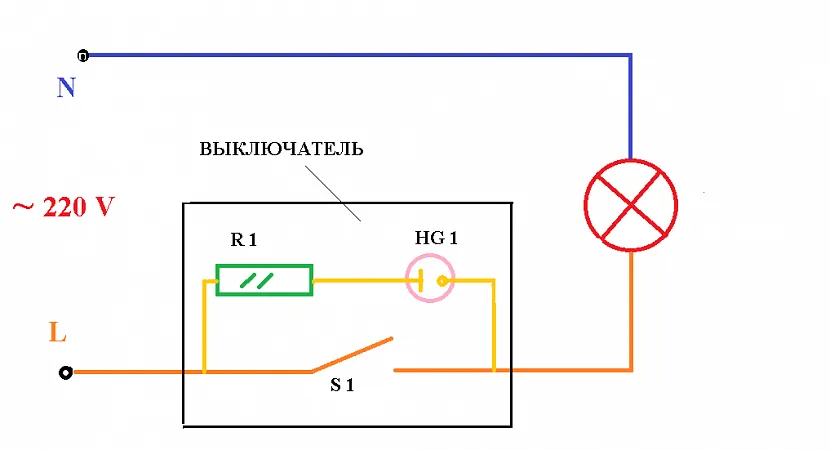

Подобные разновидности коммутационных элементов потребляют электроэнергию в большем количестве, чем установлено нормативами.
Частично эти сведения можно считать достоверными. При подсоединении выключателей с подсветкой в электрическую сеть подсвечиваемый элемент потребляет примерно 1 Вт энергии. К концу полного месяца этот показатель становится равным 0.5-0.7 кВт/час. Поэтому 3-5 руб. за удобство и комфорт с подключенной подсветки потребуется заплатить.
Сегодня эта страшилка со временем теряет свою актуальность в силу незначительности дополнительных затрат.
Другие маркировки на коммутационном элементе
Помимо обозначения «L» на выключателе, на контактном соединении осветительного элемента либо корпусе светильника можно встретить иные коды и символики. Часто изготовители коммутационных устройств применяют принцип кодировки символами. За основу берется 2 положения выключателя: включенное и отключенное состояние.

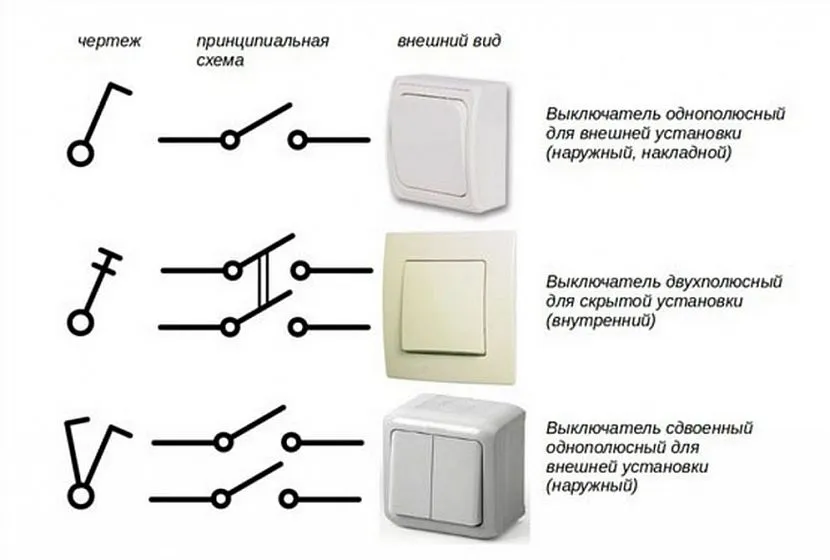

Для маркировки с помощью символики используются «0» и «1». Нулевое положение выключателя – это позиция «ВЫКЛ» или «Выключено». Обычно клавиша размещаются в нижней части корпуса коммутирующего устройства. Второе положение означает «ВКЛ» или «Включено» (ВКЛ). Как правило, наносится на верхнюю часть выключателя. Иногда встречаются редкие обозначения в виде стрелки «->», который указывает направление коммутации.
Другие обозначения на однофазном выключателе Источник uzotoka.ru
После ознакомления со всеми обозначениями символов, помимо «L», указывающийся на одноклавишных выключателях комнатного освещения, любой желающий самостоятельно сможет присоединить коммутационный элемент к электрической сети. При необходимости получится и отремонтировать неисправное устройство. В этом помогут знания маркировок, наносимых на выключатели, производимые различными изготовителями.
Обозначения на корпусе
Обозначения на корпусе переключателя
Помимо обозначения L на выключателе освещения, на его рабочих контактах или на корпусе расположены другие символы и значки.
Чаще всего производители используют символический принцип обозначения двух состояний коммутирующего устройства: включено и выключено. В качестве таких символов традиционно используются интуитивные нули и единицы («0» и «1»). Первый соответствует статусу «Выкл.» Или «ВЫКЛ.» И расположен в самой нижней части корпуса устройства. Второй значок означает «Включено» (ON) и применяется вверху. Есть еще такие редкие обозначения, как стрелки, указывающие направление переключения.
Источник – https://strojdvor.ru/elektrosnabzhenie/oboznacheniya-na-vyklyuchatelyax-sveta-l-i-l1/
Выключатель отключает ноль, а не фазу
Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.
Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.
При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой
Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?
Элементарно. Безграмотный электрик управляющей компании при замене вашего однофазного счетчика мог перепутать провода и посадить нулевую жилу на клемму “1”, а фазную на клемму “3”. Либо случайно поменять местами провода с клемм “2” и “4”.
В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.
Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.
Цветное обозначение проводов
Для упрощения проведения монтажных процессов с электрическими установками и обеспечения большей безопасности при контакте с токопроводящим оборудованием в 2009 году вышел ГОСТ, устанавливающий определенные правила для маркирования проводников.
Данный свод правил, прежде всего, нацелен на ускорения и упрощение процесса определения проводника, в зависимости от цвета его изоляции.
По стандарту у защитного и нейтрального проводников цвета должны быть такие, как прописаны в регламенте. Для обозначения нейтрального проводника, как правило, используются полимеры голубого или синего оттенков.
Проводник с заземлением обычно имеет изоляцию, на которой чередуются желтые и зеленые полоски. Если проводник будет выполнять также и роль нейтрали, то к его цветовой маркировке должен будет добавлен и синий цвет.
Монтаж электропроводки
Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.
Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.
В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.
В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:
L – фаза
N – ноль
Pe – заземляющий проводник
Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.
Подписывать можно маркером прямо на стенках самой
коробки.
При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.

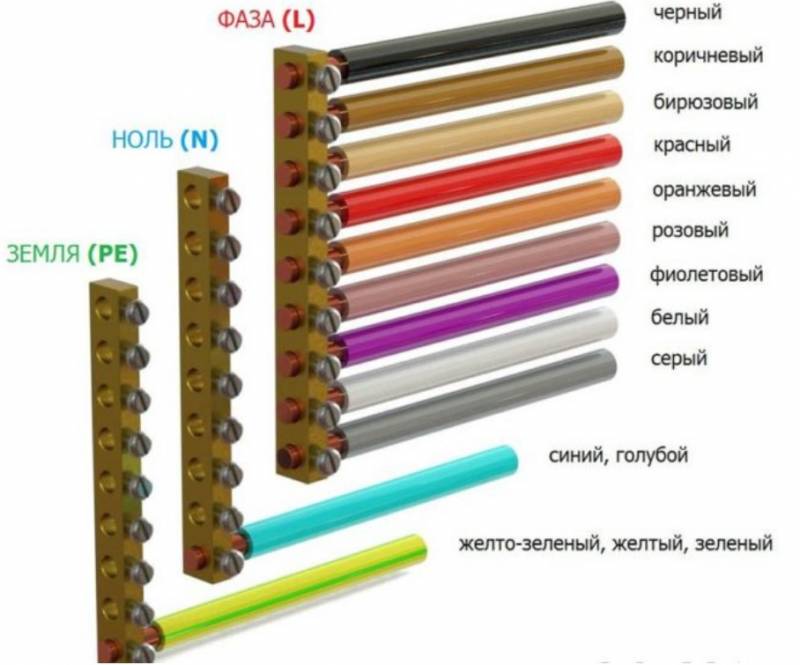

Синий – ноль
Желто-зеленый – земля
Серый, белый, коричневый и др. – фаза
Другие маркировки на коммутационном элементе
Помимо обозначения «L» на выключателе, на контактном соединении осветительного элемента либо корпусе светильника можно встретить иные коды и символики. Часто изготовители коммутационных устройств применяют принцип кодировки символами. За основу берется 2 положения выключателя: включенное и отключенное состояние.
Для маркировки с помощью символики используются «0» и «1». Нулевое положение выключателя – это позиция «ВЫКЛ» или «Выключено». Обычно клавиша размещаются в нижней части корпуса коммутирующего устройства. Второе положение означает «ВКЛ» или «Включено» (ВКЛ). Как правило, наносится на верхнюю часть выключателя. Иногда встречаются редкие обозначения в виде стрелки «->», который указывает направление коммутации.
Другие обозначения на однофазном выключателе Источник uzotoka.ru
После ознакомления со всеми обозначениями символов, помимо «L», указывающийся на одноклавишных выключателях комнатного освещения, любой желающий самостоятельно сможет присоединить коммутационный элемент к электрической сети. При необходимости получится и отремонтировать неисправное устройство. В этом помогут знания маркировок, наносимых на выключатели, производимые различными изготовителями.
Правила соблюдения расцветки электропроводки при монтаже
От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».
На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность
, нулевой рабочий – слева, фаза – справа.
В конце хочу упомянуть, бывают сюрпризы
от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.
Если неправильно подсоединить контакты между собой по цветам, то это может вызвать такие неблагоприятные последствия, как поражение человека электрическим током и .
Основное назначение цветовой маркировки — создание безопасных условий электромонтажных работ, а также сокращение времени поиска и подключения контактов. На сегодняшний день согласно ПУЭ и существующих евростандартов каждая жила имеет собственный окрас изоляции. О том, какого цвета провод фаза, ноль, земля, мы поговорим далее!
Расцветка в сетях постоянного тока
Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному – черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.
Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение – это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.
Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе – черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.
Проводка внутри дома
Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.
Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.
Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.
Подводка к электроплите
Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.
- Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:
- синий – ноль;
- желто-зеленый проводник – заземление;
- черный проводник – фаза А;
- коричневый проводник – фаза В.
Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.
Нейтральный провод
Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.
В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

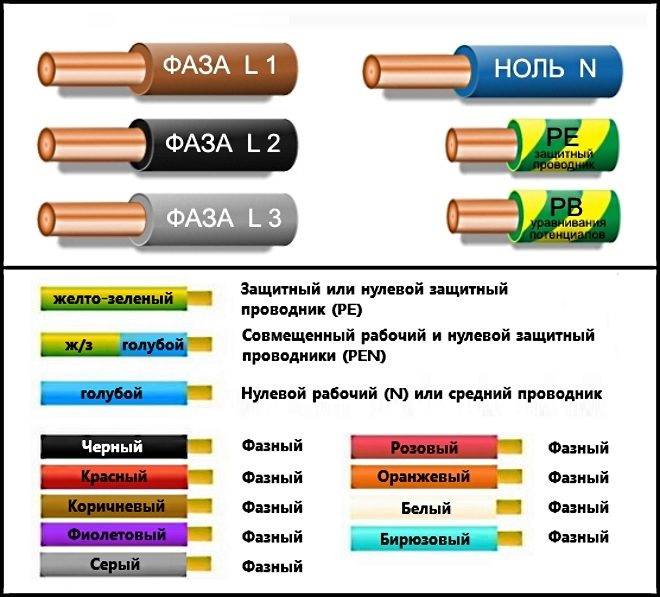

- В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:
- Фаза А – L1, желтый – рекомендован коричневый.
- Черный рекомендован в фазе В – L2, зеленый.
- Фаза С – L3, красный – рекомендован серый.
- Нулевой проводник – N синий.
- Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.

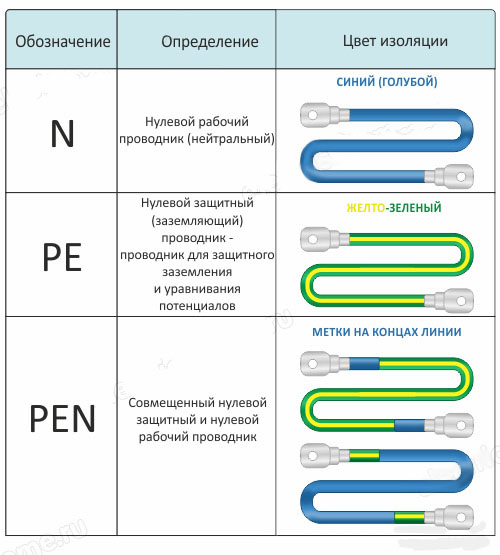

- Заземляющий проводник – PE, желто-зеленый.
Данная комбинация не подразумевает ни направление вращения, ни фазировку.
Что обозначает L
Обычные обозначения на выключателях освещения используются для обозначения их контактных разъемов или для указания, где находится их ключ.
Схема подключения однокнопочного переключателя
Предположительно, этот символ взят из первой буквы английского слова Line, что означает линия или линейный провод. Второй контакт тоже имеет свое обозначение, которое у разных производителей разное:
- Маленькая стрелка вверх.
- Тот же знак, но с добавлением черты – L`.
- Только один («1»).
- Буква L с добавлением единицы – это L1.
Для ряда производителей эта ветка совершенно не подходит. Если она сверху, от нее отводят провод на люстру или распределительную коробку.
Схема подключения двухкнопочного переключателя
ПУЭ определяет, с каких сторон подводить проводники и снимать их с выключателя. Согласно требованиям стандартов подключение производится снизу, а ответвление монтируется сверху.
Для двух- и трехклавишных устройств количество отходящих проводов увеличивается до двух и трех соответственно, что вынуждает производителей маркировать дополнительные контакты. Поэтому их обозначения часто включают значки, такие как L2, L3 или ту же букву, но с двумя или тремя штрихами. Также возможно, что вместо букв рядом с выходными клеммами стоят только цифры, соответствующие номеру выходного проводника.
Значение L N в электрике
Проводники в электроприборах имеют определенные правила для маркировки, которые действуют с 2009 года. Фазу, ноль и землю нужно помечать L, N и PE соответственно.
Данный стандарт применяется для маркирования во всех электросетях с напряжением до 1 тысячи вольт, то есть во всех гражданских сооружениях, за исключением промышленных предприятий.
Фазный проводник всегда находится под напряжением, поэтому согласно стандартам помечается буквой “L”, предупреждая, что по нему проходит линия, контакт с которой для человека может быть опасен получением электрической травмы, которая в некоторых ситуациях может завершиться сметрельным исходом.
В многофазных сетях для разметки разных фаз вместе с буквой добавляется номер, соответствующий номеру фазы.
Нулевой проводник помечается буквой “N”, в переводе обозначающий нейтраль.
Заземляющий проводник имеет обозначение “PE”, что можно перевести как, защитное заземление. В основном он является отдельным элементом всей структуры кабеля, однако, в некоторых случаях бывает совмещенным с нейтральным. В таком случае, действует обозначение “PEN”.
Данный буквенные обозначения необходимо наносить на клеммные контакты проводника, в месте, где производится коммутация клеммы, непосредственно на корпусе.
L – обозначение фазы
Сети переменного напряжения содержат в себе провод, по которому проходит электрическая фаза. Обозначение проводника буквой L пошло от английского слова Line, что означает активный проводник или линия.
Проводник, сквозь который проходит фазное напряжение обязательно должен быть покрыт изоляционным покрытием, так как он может стать причиной получения ожога и другой травмы человека, а также может вывести из строя технику и привести к пожару.

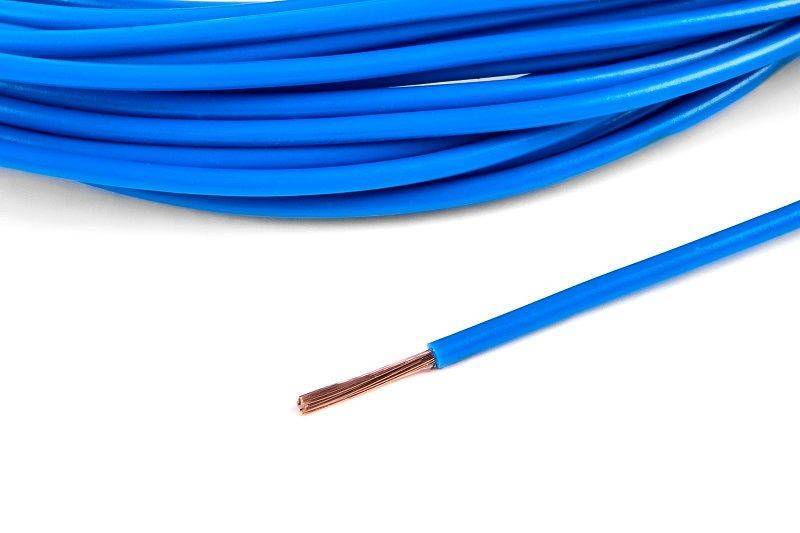

N – буквенный символ нуля
Нейтральный проводник или, как его часто называют «ноль» обозначается буквой N — что в переводе с английского языка обозначает null или neutral.
При коммутации электрических сетей с одно или тремя фазами, таким образом маркируются нулевые проводники. Кстати, слово “ноль” используется исключительно на просторах СНГ, весь остальной прогрессивный мир использует слово нейтраль.
Выключатели с подсветкой
Такие коммутационные приборы позволяют сохранить чистоту стен. Довольно часто приходится включать свет ночью, когда кругом темно. При попытке нащупать в темноте клавишу выключателя, часто рука, вместо клавиши, попадает на стену и засаливает его. В результате на стеновой поверхности, вокруг коммутационного устройства, образуются потертости.
Поскольку разница в цене незначительная, использование выключателя с подсветкой становится приоритетной. Однако многие покупатели выбирают по-прежнему классические модели. Почему так происходит?
Такая ситуация возникает из-за того, что через интернет распространяются разные слухи и «легенды» об отрицательных сторонах подсветки:
Подобные разновидности коммутационных элементов потребляют электроэнергию в большем количестве, чем установлено нормативами.
Частично эти сведения можно считать достоверными. При подсоединении выключателей с подсветкой в электрическую сеть подсвечиваемый элемент потребляет примерно 1 Вт энергии. К концу полного месяца этот показатель становится равным 0.5-0.7 кВт/час. Поэтому 3-5 руб. за удобство и комфорт с подключенной подсветки потребуется заплатить.
Сегодня эта страшилка со временем теряет свою актуальность в силу незначительности дополнительных затрат.
Советы электрика
Принцип присоединения одноклавишного коммутационного элемента в сеть достаточно легкая, поскольку само устройство считается простейшим элементом. Выключатель предназначен для управления освещением квартиры.
Периодически подобные элементы ломаются, тогда приходиться их заменять на новые либо ремонтировать сломанные. Здесь требуются специфические знания и практические навыки.
Одноклавишный элемент включается последовательно в фазу электросети. Выключатель можно включить и в другую линию (нулевку), однако такое соединение:
- Противоречит существующим правилам ПУЭ.
- Небезопасно при обслуживании электрических устройств.
Опасность заключается в том, что при подключении в нулевую линию все присоединенные узлы потребителя электроэнергии подпадают под напряжение. Это относится и к приборам, находящимся в выключенном состоянии. При соприкосновении с электрическим аппаратом человека поражает ток. Поэтому подобное соединение выключателя недопустимо.
До начала любых электромонтажных работы, связанных с подключением к сети:
Сначала надо обесточить проводку.
Для этого отключается вводной автомат.
Предусматриваются меры безопасности, исключающие доступ к щиту.
Это нужно для того, чтобы исключить случайное включение рубильника, подающего напряжение. Особенно это актуально, когда электрощит располагается на лестничной площадке многоэтажного дома, либо на улице.
Для установки и присоединения одноклавишного выключателя потребуются:
- выключатель;
- соединительные провода;
- распределительная коробка;
- изоляционная лента ПВХ.

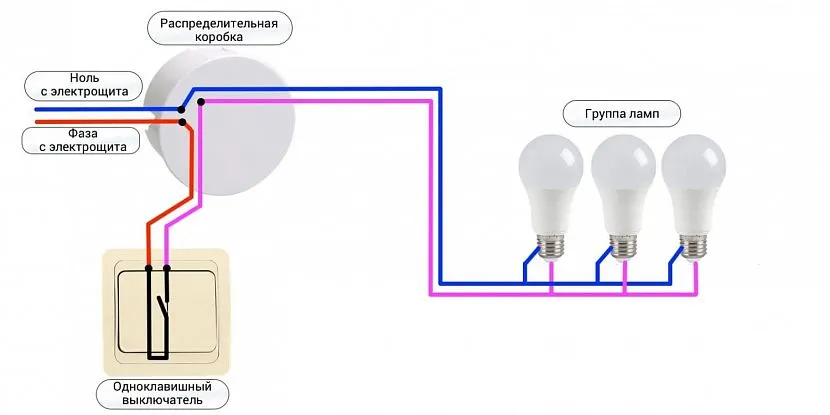

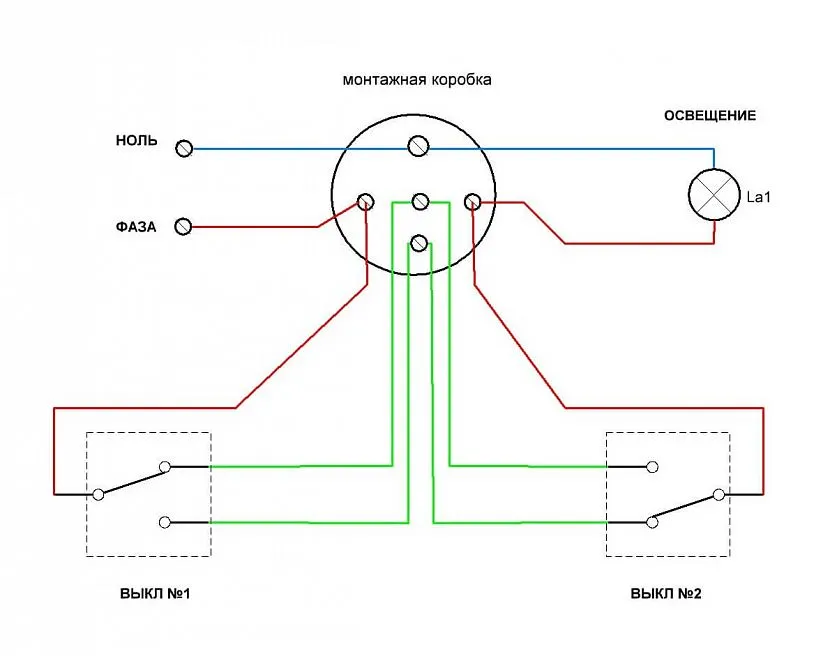

Для подключения осветительного прибора к электрической линии с использованием одноклавишного выключателя применяется распределительная коробка. В нем производятся коммутационные работы с 6-ю линиями:
- по 2-м проходит напряжение;
- 2 из них идут к осветительному прибору;
- 2 остальных – к выключателю.
Такая схема упрощает электромонтажные работы.
Устройство бытовых электрических сетей
Прежде чем приступать к такой ответственной операции как определение фазного провода необходимо очень хорошо понимать устройство бытовой электрической сети.

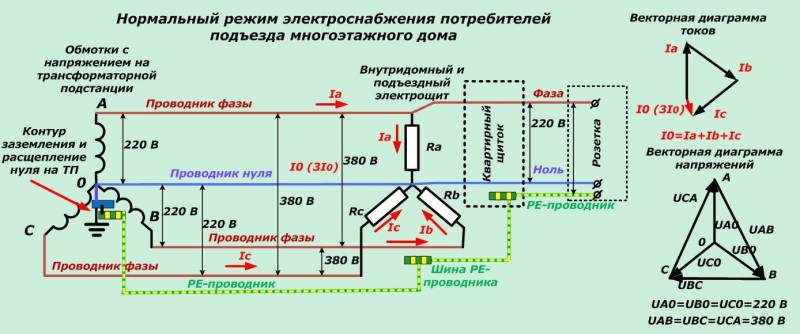

В отличие от сетей, по которым осуществляется передача электрической энергии от электростанций к трансформатору, напряжение в жилом доме или квартире составляет всего 220 вольт, но даже это напряжение может быть опасно для жизни и здоровья, а также являться причиной пожара, вследствие короткого замыкания.
Поэтому работать с электричеством можно только при условии соблюдения правил техники безопасности.
Бытовая электросеть, как правило, состоит из трёхжильного провода:
Что такое «фаза»?
«Фаза» или фазный провод это проводник, по которому в дом поступает электричество от поставщика электроэнергии. Отличается он от других жил кабеля наличием напряжения 220 в.. Но чтобы эксплуатировать электрический прибор или технику одного только фазного провода недостаточно.
Подобно тому, как и «пальчиковая» батарейка не сможет обеспечить электричеством какой — либо прибор, подключённый только одним полюсом, так и фазный провод нуждается ещё в одном проводнике имя которому — «ноль».
Что такое ноль, и как его определить?
«Ноль» — это проводник, который протянут от генератора электростанции к потребителям, и хотя в нём электрический ток практически отсутствует, это полноправный участник в отношениях по передаче электрического тока по металлическим проводам.
Определить ноль совершенно не сложно. Для этой цели можно использовать мультиметр или тестер. Если замеры проводятся с помощью мультиметра, то необходимо один из щупов подсоединить к какому-нибудь заземлённому предмету, а другой поочерёдно к проводам, когда прибор покажет напряжение 2 — 3 В. то тот провод, к которому был подсоединён щуп в данный момент и является нулевым.
В роли заземлённого проводника может выступать металлический радиатор системы отопления в период, когда в нём находится жидкость под давлением.
Что такое заземление?
В отличие от «фазы» и «ноля» заземление, если можно так сказать, является местным жителем. Заземление — это проводник, который подключён к земле непосредственно в месте нахождения дома, и служит, для того чтобы при пробое изоляции фазного провода на корпус устройства исключить поражение человека электрическим током.
Специфика присоединения к сети однофазного коммутационного устройства
Чтобы понимать специфику присоединения стандартного варианта коммутационного устройства, нужно знать принцип его действия. Об этом сказано в статье немного раньше.
Особенности подключения:
Всегда выключатель света устанавливается с разрывом токопроводящего проводника.
2-е окончание проводки прокладывается к РК (распределительная коробка) либо непосредственно присоединяется к осветительному прибору.
С 2-х сторон клеммы есть лишь 2 кабеля.
Каждый из этих 2-х проводов имеет свое предназначение. Первый соединяет однофазный автомат, расположенный в щите, с выключателем. Этот провод находится все время под (220 В) напряжением. У другого проводника тока нет, поскольку это нулевая проводка. Если подсоединить этот провод к светильнику, то лампа не загорится, так как в нем нет напряжения.
При переводе клавиши в положение «Включено» на однофазный выключатель приходит 220 В (зависит от модели элемента). После этого рабочий осветительный прибор или лампа зажигаются.
Особенности подключения однофазного выключателя Источник extremale.ru
Виды электрических схем
В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:
- Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже.
Пример функциональной схемы телевизионного приемника
- Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Пример принципиальной схемы фрезерного станка
Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.
Пример однолинейной схемы
Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа.
Монтажная схема стационарного сигнализатора горючих газов
Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.
Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.
Принцип работы одноклавишного коммутационного элемента
Приведем конкретный пример для прояснения принципа работы. Коммутационное устройство устанавливается с разрывом проводника, имеющего напряжение 220 В и соединенного со светильником. Под такой выключатель в однофазной электрической сети предусмотрено 2 провода.
Принцип работы одноклавишного выключателя Источник samelectrik.ru
Первый из них, с условным названием «А», соединяет силовой щиток с выключателем и транспортирует по нему электрический ток. Эта проводка всегда находится под электрическим напряжением 220 Вольт. Другая проводка протягивается от коммутационного элемента к источнику освещения и доставляет ток к нему. При нажатии на выключатель оба контакта соединяются друг с другом. Напряжение поступает на осветительный прибор и тут же загораются лампы. Возвращение переключателя в исходную позицию разрывает соединение цепи, контакт пропадает, поэтому лампа гаснет из-за отсутствия в ней тока.
Кодировка «L» на выключателе обозначает на зажим, предназначенный для присоединения проводника, имеющего фазу. В нашем случае по схеме – это кабель «А», протянутый от электрического щитка. Такая проводка находится постоянно под высоким напряжением.
