Ламинат для теплого водяного пола: укладываем своими руками ламинат на водяном теплом поле

Требования производителей ламината

Каждый изготовитель напольных покрытий тестирует свою продукцию, знает характеристики материала и, исходя из этого, выдвигает свои рекомендации по использованию на полах с подогревом.

Ламинат Таркетт и подогрев пола

Производитель Tarkett устанавливает следующие требования:

Нагревательные элементы (любого типа) должны находиться внутри основания (бетонной стяжки и т.д.)

• Возможна укладка на инфракрасную систему нагрева только, если температура поверхности не будет превышать 28 °C.

• Ограничение по температуре – не более 28 градусов на поверхности основания действует на все системы подогрева.

• Если максимальная температура подогрева выше 28 °C, то необходим регулятор температуры и контроль за тем, чтобы максимум был равен этому значению.

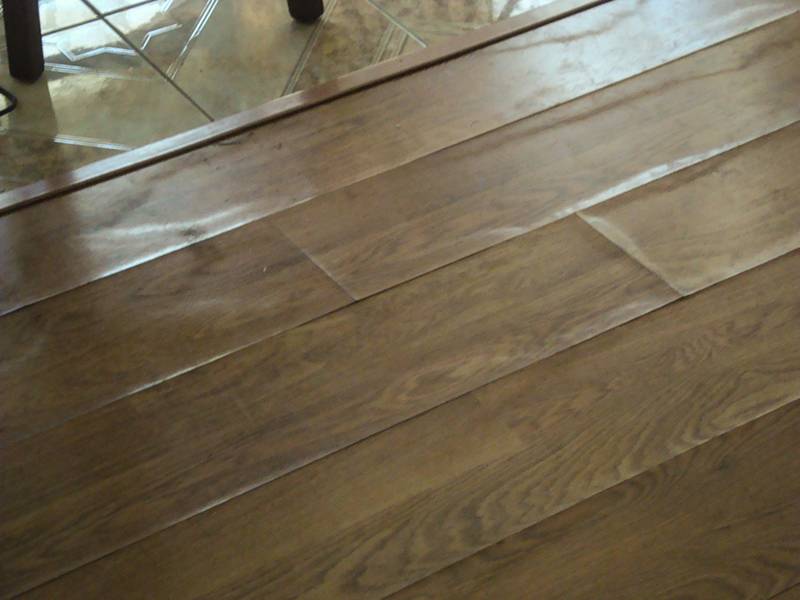

• Повышение температуры основания выше допустимого значения может вызвать дефекты покрытия, поднятие ламината «домиком» и приведение его в негодность.

Укладка ламината QuickStep на системы подогрева

Изготовитель бренда Квик Степ дает следующие инструкции:

Не рекомендуется использовать системы, включающие наряду с функцией подогрева и функцию охлаждения.

Использовать ламинат Quick Step со встроенными в пол нагревательными системами – водяными и электрическими. В этом случае:

1.      Нагревательные элементы распределяются в соответствие с инструкцией к системе подогрева.

2.      Заливается стяжка, выжидается время, необходимое для просушки основания.

3.      Рекомендуется постелить подложку Квик Степ с гидроизоляцией или подложку и пленку толщиной не менее 0,2 мм. При этом учитываются показатели ламината и подложки и вычисляется общий коэффициент теплового сопротивления, который не должен превышать 0,15 м2*К/Вт. Подобрать подложку к выбранной толщине ламината можно по допустимому значению из таблицы. Видно, что подложка Thermolevel не подходит для использования с системами «теплый пол».

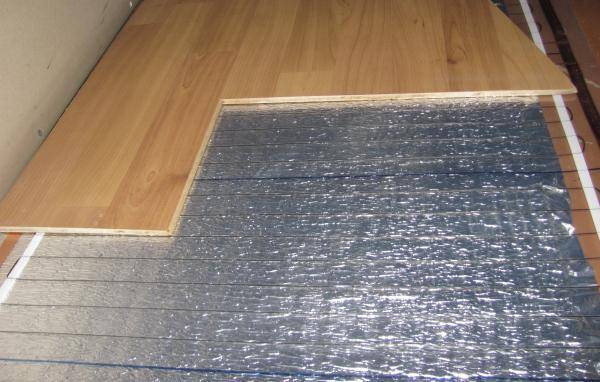

При выборе пленочной системы подогрева работы выполняются в следующей последовательности:

1.      На основание укладывается подложка для выравнивания, изоляции пола, а также в нее можно спрятать электрические соединения, чтобы не допустить попадания в них влаги.

2.      На подложку укладывается инфракрасная пленочная система с соблюдением равномерного распределения тепла, направлением нагревательного потока вверх.

3.      Затем производится укладка ламината плавающим способом.

Есть еще новинка в сфере подогрева полов – каркасные рамы со встроенными водяными капиллярами или электросопротивлениями. Они также допустимы при использовании с ламелями, устанавливаются прямо под покрытием с соблюдением требований по максимальному нагреву.



Подогрев пола – отличный вариант создания комфортных условий в помещении. Под ногами теплая поверхность, а вверху воздух не такой горячий и сухой, как при радиаторном отоплении. Ламинат сам по себе холодный на ощупь, а системы «теплого пола» решают эту проблему.

    Дополнительную консультацию можно получить по тел. +7(391)296-21-20.

Монтаж труб на бетонный пол

Если Вы решили сделать водяной теплый пол под ламинат сами, то должны знать порядок действий. Ламинат можно класть как на бетонную поверхность, так и на деревянную. Разберем технологию укладки труб водяного теплого пола на бетонную основу.

1. Работу следует выполнять до того, как установите двери и закончите штукатурить стены.
2. Нужно убедиться, позволяет ли высота дверей в жилом помещении установить теплый пол, так как его высота минимум 14 см (высота дверного проема приблизительно 220 см). Не помешает и подсчитать при помощи калькулятора в интернете теплопотерю дома – они не должны быть выше 100 Вт /м2.
3. Необходимо в стене проделать нишу и установить коллекторный шкаф выше пола, там, где нет проводов. Если будет автоматика, то нужно сделать выемки для электропроводки и подвести магистральный трубопровод подачей обратки. Можно использовать более легкий вариант: установить на стену, ближе к центру дома, коллекторный шкаф и подвести к нему трубы. Если есть проект, то действуйте согласно ему.
4. Подготовьте черновую поверхность во избежание воздушных карманов и пробок: уберите мусор, замажьте трещины, выровняйте пол, убрав перепады (норма – 5 мм). Если это не сделать, то возрастет гидравлическое сопротивление в конкуре.
5. Гидроизоляционная полиэтиленовая пленка, положенная на поверхность, хорошо защищает от увлажнения.
6. По периметру стен на уровне пола установите демпферную ленту шириной от 6 до 12 мм. Эта полиэтиленовая лента помогает компенсировать расширение стяжки от тепла.
7. Уложите утеплитель (пенополистирол, его плотность – 30 и более кг на кубический метр площади поверхности) толщиной от 5 до 10 см.
8. Положите на пол сетку мак, полистирол или специальную ленту.
9. Укладывайте трубы без стыков в диаметре от 16 до 20 мм «змейкой» в узких проходах, «улиткой» — в прямоугольных комнатах. Способ «улитка» имеет ряд преимуществ: меньше трубу нужно гнуть, на 90 градусов, гидравлических потерь почти нет, тепло равномерно распределяется. «Змейку» нужно начинать укладывать от холодной стены к теплой, шаги 100-300 мм. Трубы кладут в 150 мм и более от стен. Если труба диаметром 16 мм, то длина петли – до 100 м, если 20 мм, то 120 м. При укладке «улиткой» зрительно разделите поверхность на основную и краевую зону. Шаг по краям пола будет чаще (10 см), так как там могут быть холодные стены, в остальной части – шаг 20 см. Если помещение большое, то используйте 2 петли труб.
10. В коллекторный шкаф установите коллекторный блок и узел смешения теплого пола. Подключайте к выходам коллектора трубу евро конусами, не путая подачу с обраткой.
11. Сфотографируйте поверхность пола с уложенными трубами, чтобы стяжками их потом не нарушить.
12. Опрессовку системы делаем в таком порядке: сначала перекроем шаровые краны перед смесительным узлом, затем насосом устанавливаем давление, достаточно 6 атмосфер, и проверяем, все ли исправно работает.
13. Цементная стяжка (цементно-песчаный раствор или полусухая смесь) заливается под давлением в 6 бар. Она должна быть не выше 4,5 см от верха трубы. Через 3 дня устанавливается рабочее значение давления, и только через 20-28 дней подаем тепло в трубы.
14. После того, как стяжка застынет, настраиваем расходомеры (температура должна быть одинаковой на всех трубах обратки) и устанавливаем необходимые параметры на насосно-смесительном узле.
15. Если есть автоматика, то устанавливаем приводы, термостат и контроллеры.
16. На залитый водяной теплый пол укладываем подложку и ламинат.

Почему ламинат является лучшим половым покрытием?

Для обустройства теплых водяных полов одним из самых распространенных материалов является ламинат. Он изготавливается из ДВП и бумаги с текстурой различных цветов и имитаций пород дерева. На наружную поверхность нанесен многослойный материал из смолы, полученной методом меламинизации или акрилатом. Для дополнительной защиты использует пленка. Такая структура делает этот материал устойчивым к истиранию, загрязнению и повреждениям. На противоположной стороне ламината нанесена специальная пленка, которая защищает от попадания влаги, искривления и порчи.

Пол из ламината

Достоинства этого материала заключаются в том, что он долговечен, не требует специального ухода, устанавливается самостоятельно без дополнительных затрат, широко применяется, безопасен для окружающей среды. Одним из ведущих факторов является и то, что ламинат обладает широкими дизайнерскими возможностями и может подойти к любому решению по обустройству интерьера.

Несмотря на достоинства, есть несколько недостатков, которые компенсируются при правильном подходе к его выбору:

• учет нагрузки на пол, при этом предпочтения надо отдавать высокому запасу прочности;
• возможна повышенная влагопроницаемость, поэтому нежелательно использовать там, где заранее известно, что могут быть протекания (например, ванная комната);
• особые требования к поверхности, на которые он будет укладываться;
• нарушения в технологии укладки ламината на пол могут привести к скрипу, вздутию, разрушению целостности;
• ламинат высокого класса стоит дорого, и сэкономить не удастся.

Какие есть преимущества у такого пола?

Сравнивая с другими устройствами для полов, можно выделить наиболее характерные преимущества, отличающие от других:

• во время эксплуатации температура водяных полов остается постоянной при средних показателях около 50°С, что обеспечивает экономию на общий обогрев помещения;
• он экологически безопасен, его можно устанавливать в любом помещении, не опасаясь за появления аллергической реакции на компоненты его системы;
• полностью безопасен для обеспечения санитарных и гигиенических нормативов;
• оборудование для установки самое обычное;
• отсутствует явление генерируемого электромагнитного потока, как, например, при электрополах;
• совместим с любыми видами напольных покрытий: керамическая плитка, линолеум, половая доска, натуральный камень, ламинат.

Виды систем «теплый пол» под ламинат

Основные носители тепла это вода и электричество. Напольное отопление обладает большим преимуществом, чем радиаторное – обеспечивается равномерный прогрев помещения. Каждая сеть имеет собственные достоинства и недостатки

Для ламината важно рассмотреть все типы систем – их особенности непосредственно влияют на покрытие

Электрическая – плюсы и минусы для ламината

Для системы используется несколько видов нагревательных элементов: кабель, электроды, пленка. Подробно:

• Пленочные и стержневые системы хороши быстротой укладки – специальной стяжки для них не требуется. Размещение происходит непосредственно под подложку ламината. Для напольного покрытия, выполненного клеевым методом, рекомендована углеродная пленка с небольшой температурой нагрева – до 28⁰. Плавающий пол с замковыми соединениями выдерживает высокотемпературные режимы, производимыми биметаллическими нагревателями.
• Теплые кабельные полы требует профессиональной укладки под бетонную стяжку, что тормозит процесс укладки ламината на целый месяц. Представляют собой бухту с проводом или маты. Впоследствии при неисправности системы, заменить ее, просто сняв ламинат – не получится.

Достоинство электрических систем в создании оптимальной температуры вручную или автоматически. Система настроек позволяет подобрать оптимальный режим согласно климату в комнате, что благотворно скажется и на напольном покрытии – ламинат не станет скрипеть или копить конденсат в швах.

Водяная – преимущества и недостатки для ламината

Схема отопления подобна радиаторной – нагретый носитель распределяется по всему полу в патрубках. Для ламината есть несколько минусов:

• Возможность протечки. Если со временем дефект выявится – до этого пройдет значительный срок времени – подложка накопит влагу и появятся очаги плесени. Не лучшим образом это повлияет и на основание – деревянные полы сгниют, цемент раскрошится. Все это вызовет потерю стабилизации досок и ламинат начнет вести. В этом случае вопрос, какой выбрать ламинат для теплого водяного пола решается так – чем выше технические характеристики, тем прочнее покрытие в случае аварии.
• Неравномерность прогрева. Вода остывает по пути циркуляции и пол с ламинатом окажется разной температуры на участках в комнате.

Но есть и плюс: экономическая выгода. На водяную систему не тратится электричество, если речь идет о квартирах с центральным отоплением – монтаж ведется от радиаторов. В частных домах экономиться до 10% тепловых ресурсов, за счет небольшой температуры, требуемой для системы.

Укладываем правильно ламинат для теплого пола (водяного)

Итак, как вы уже знаете, ламинат для теплого пола водяного – это надежно и безопасно. В данном случае, одним из достоинств водяного пола является то, что прогрев основания, например, бетонной стяжки, осуществляется равномерно, что приводит к увеличению срока службы ламината. Давайте разберемся в основных моментах сочетания теплого водяного пола и ламината в зависимости от типа пола.

Сразу отметим, что для того, чтобы был обеспечен необходимый уровень влажности стяжки после того, как водяной теплый пол уложен, достаточно простого включения системы. Благодаря этому бетон будет прекрасно просушен и прогрет, нужно лишь только не забывать о постепенном повышении температурного режима. Прежде, чем начать укладывать ламинат, убедитесь, что основание находится в соответствии с теми условиям, которые указаны производителем в рекомендациях к данному напольному покрытию.

Монтаж теплого пола  Цементно-песчаную стяжку

Для того, чтобы в данном случае осуществить монтаж теплых полов своими руками, необходимо:

— На пол, который уже выровнен в горизонт (т.е. имеет перепады не больше трех сантиметров) нужно уложить пенополистирол (его толщина от 2,5 до 10 см).

— Следующим слоем будет либо полиэтилен, либо фольгированный пенофол (второй вариант предпочтительнее).

— Поверх нужно уложить армирующую сетку, ячейки должны быть не больше 1,5 см. Толщина — 2-4 мм.

— Поверх необходимо уложить трубу (сшитый полиэтилен, армированный алюминием полипропилен или металлопластик) и зафиксировать к сетке при помощи пластиковых хомутов.

— Также необходимо проложить демпферную ленту по всему периметру комнаты. Для ленты подойдет любой упрогий материал.

— Затем нужно залить пол песчано-цементной стяжкой с мелким отсевом. Что касается толщины – не больше чем 5-7 см. Между поверхностью пола и трубой (учитывая толщину ламината) не должно быть больше 3-х сантиметров.

— Для того, чтобы пол набрал прочность, понадобится три-четыре недели.

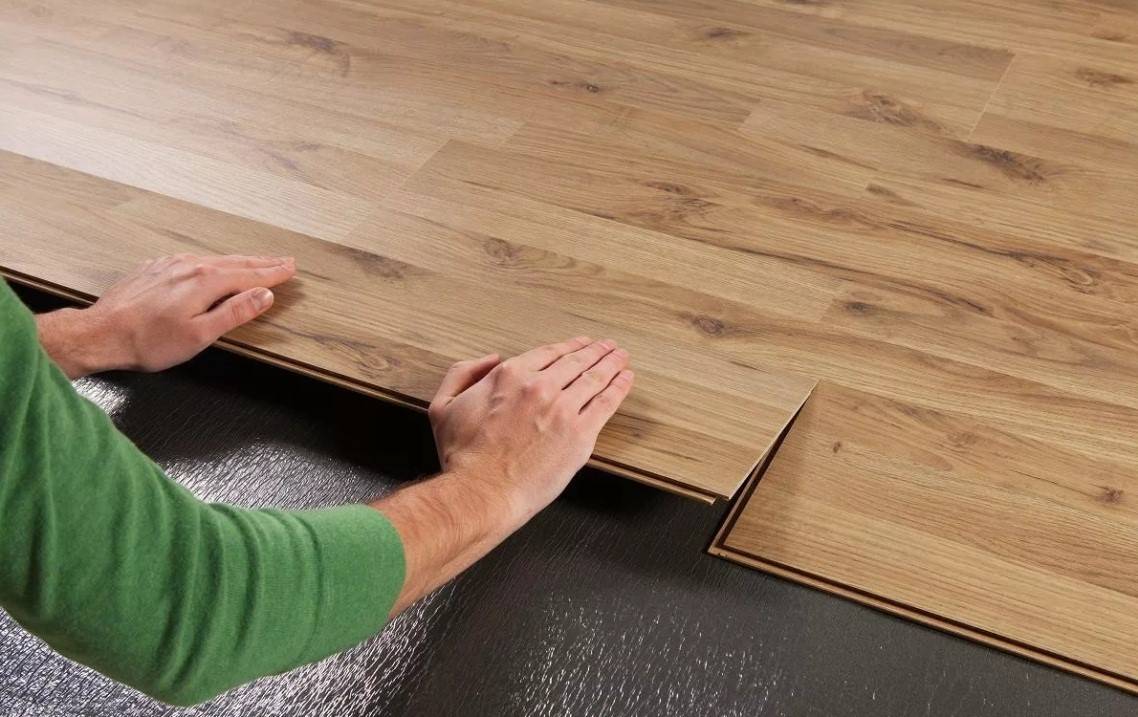

— После укладывается подложка.

— Прежде чем начать укладку ламината на теплый пол, необходимо прогреть его до рабочей температуры. Так же как и в случае со стандартной укладкой ламината, по краям должны оставаться просветы (от края доски до стены), ширина такого просвета – не меньше чем 6-8мм. Чтобы это осуществить, можно воспользоваться распорками.

Монтаж теплого пола на сухую стяжку

Сразу хотелось бы отметить, что теплые водяные полы под ламинат, при сухой стяжке – идея неэффективная по части расхода тепла.

Единственный внушительный плюс подобного варианта – монтаж осуществляется намного быстрее, так как нет необходимости ждать, пока бетон станет прочным.

Так как же сочетают сухую стяжку, водяные теплые полы и ламинат? Происходит это так: — Для начала осуществляется укладка гидроизоляции на пол

— После пол засыпают сыпучими материалами (это может быть керамзитный отсев либо обычный сухой песок).

— По горизонту нужно выставить профили-маяки, с их помощью можно выровнять полы под ламинат, используя правило или просто прямую рейку.

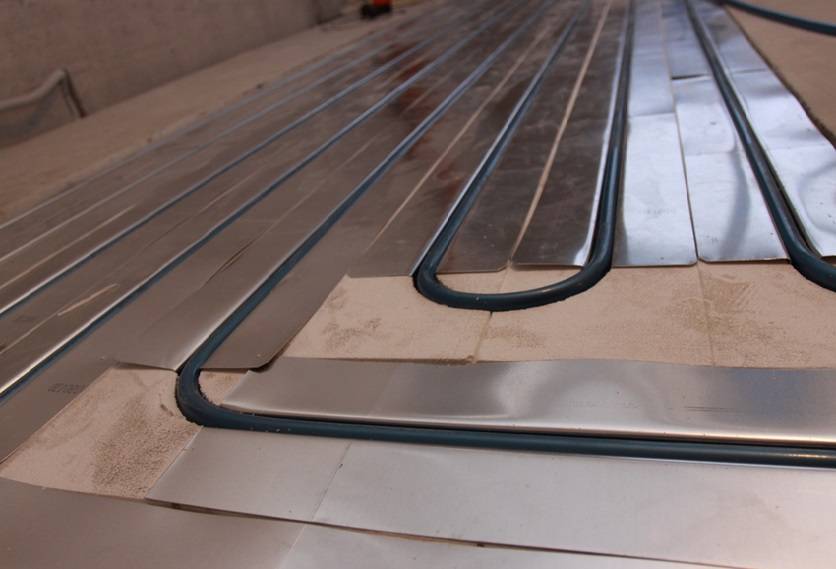

— Далее необходимо выложить профилированные алюминиевые теплораспределительные пластины под трубы теплых полов. Труба будет укладываться в углубления пластин.

— Следующий этап – уложить ленту из пористых материалов по периметру комнаты.

— Пол необходимо перекрыть, для этого можно использовать два слоя гипсокартона (как вариант, фанера или ОСП), главное – необходим обязательный перехлест швов. Слои скрепляются саморезами по швам с шагом 5 см для ГКЛ и 15 см для фанеры и ОСП.

— Все остальное – точно так же, как в случае с цементно-песчаной стяжкой. Пол нужно прогреть, уложить подложку, а далее и сам ламинат.

Трубы полиэтиленовые

Для пола с обогревом используют один из двух видов полиэтилена: сшитый PEX или специализированный PERT. Термин «сшитый» имеет отношение не к листам материала, а к молекулам, из которых они состоят.

В результате особенности строения гибкость и прочность трубной продукции существенно возрастает, повышается температура перемещаемой среды. Если для обычного полиэтилена максимум составляет 40 градусов, то для сшитого – 95 градусов.

Чтобы различать трубную продукцию из шитого полиэтилена в зависимости от способа обработки, обращают внимание на обозначения:

• PE-Xa – означает, что термическая обработка производилась с применением пироксидов. В итоге прочность сшивки равна 75%;
• PE-Xc – после бомбардировки электронами прочность повысилась до 60%;
• PE-Xb –влажная обработка силаном проведена при наличии катализатора. Сшивка составляет 65%;
• PE-Xd – технология изготовления с обработкой азотом применяется редко.

Для обустройства системы теплого пола применяют полиэтилен, имеющий прочность сшивки 65 – 80%. Чем больше плотность материала, тем лучше, но и цена продукции выше. Специалисты рекомендуют при выборе, какую трубу использовать для теплого водяного пола, приобретать сшитый полиэтилен PE-Xa или PE-Xc.

При этом предпочтительнее трубы PE-Xc, поскольку бомбардировка электронами обеспечивает равномерную сшивку, а вот химические воздействия придают прочность верхним слоям материала и с углублением степень обработки понижается.

Единственный недостаток такого полиэтилена – высокая степень упругости. В результате труба легко гнется, но ее следует прикреплять к каркасу, в противном случае она возвращается в исходное положение.

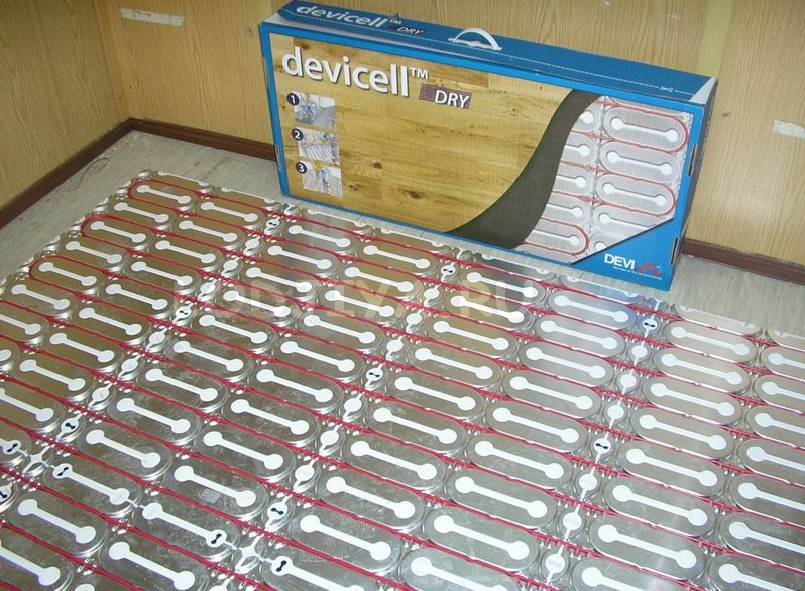

Многие производители изготавливают особые маты-подложки с двумя функциями:

• улучшение теплоизоляции;
• наличие системы фиксации для труб из полиэтилена.

Монтаж с их применением осуществляется проще и быстрее. При этом вне зависимости от скорости передвижения теплоносителя конструкция функционирует бесшумно. Поэтому трубу PEX для пола с обогревом рекомендуют опытные мастера.

Еще лучшими характеристиками обладают изделия PE-RT (перт). Молекулярное строение данного материала обеспечивает ему высокую гибкость и устойчивость к высокой температуре и давлению. В итоге можно сделать вывод, что при сравнении труб для теплого пола, наилучшим выбором является продукция PE-RT.

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

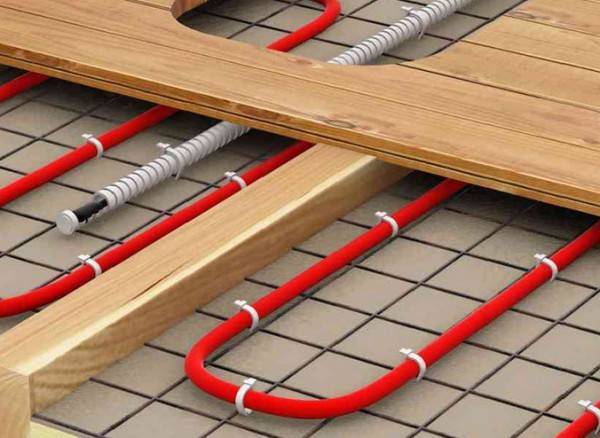

С каким теплыми полами лучше всего сочетать ламинат

При монтаже теплого пола пользуются тремя технологиями. Для каждой свойственны характерные преимущества и недостатки, технические особенности. Именно последние обеспечивают эффективность подогрева комнаты и указывают, каким должно быть финишное покрытие.

Рассмотрим детально варианты теплых полов.

Водяная система отопления

На полу монтируют систему пластиковых труб для обогрева комнаты. Ее покрывают стяжкой, толщиной минимум в 5 см. Укладывать ламинат нужно по схеме, рекомендованной производителем: сначала кладут специальную подложку, чтобы убрать неровности, затем ламинат. Такой пол считается наименее удачным, поскольку обладает тремя серьезными недостатками:

• Низким КПД. Толстая песчано-цементная смесь (ПЦС) и слой поролона под ламинатом не препятствуют выходу тепла.
• Высокой стоимостью. Имеются ввиду денежные и временные затраты.
• Проблематичным выявлением экстренных ситуаций. Как правило, водная протечка обнаруживается поздно, из-за чего большинство стройматериалов становятся непригодными для дальнейшей эксплуатации. Более того, ремонтировать нужно не только ламинат, но и стяжку. Помимо этих недостатков, существует еще один: обязательная установка специального котла, сложной регулирующей и распределяющей системы. По вышеперечисленным причинам такой подогрев перестали использовать.

Водяной теплый пол

Электрическая отопительная система

Считается более современной и лучшей системой, распространена из-за сравнительно невысокой цены. Обогрев пола производится специальными электрическими кабелями. Такой подогрев в несколько раз лучше водяного, поскольку в сравнении с последним обладает рядом преимуществ:

• Экстренная ситуация не влечет серьезных негативных последствий.
• Несложный монтаж. Управляющую и контролирующую аппаратуру можно разместить где угодно.
• Нетолстая ПЦС улучшает функционирование, помогает сэкономить семейный бюджет для отопления дома в холодную погоду.

Электрический теплый пол

Инфракрасная система обогрева

Новинка быстро завоевала популярность среди потребителей. Электрические теплоносители являются модульными материалами, с запаянными плоскими нагревательными элементами. Общая толщина составляет 0,1 см. Система представлена в виде рулонов, которые можно резать. Она обладает неоспоримыми достоинствами:

• высоким КПД;
• простым монтажом;
• надежной и безопасной эксплуатацией.

Под инфракрасные маты не нужно делать стяжку, что позволяет избежать дополнительных финансовых и временных затрат. Главный минус этой системы – высокая цена, поэтому немногие застройщики могут их купить.

Изучив все системы отопления, можно заявить, что под ламинат больше всего подходит инфракрасная: не нужно укладывать ПЦС, эксплуатация отличается безопасностью и эффективностью.

Ламинат можно стелить прямо на обогревающий элемент. Это позволяет:

• улучшить теплопередачу;
• сэкономить энергоносители;
• уменьшить период нагрева комнаты до требуемой температуры.

Основываясь на изложенной информации, можно заметить, что ламинатом можно накрывать любую разновидность теплого пола. Но чтобы сделанный пол прослужил как можно дольше, нужно правильно подобрать напольный материал.

Инфракрасный теплый пол
