Как произвести монтаж ленточного фундамента под гараж своими руками + его глубина заложения

Земляные работы

После разметки территории проводятся земельные работы, во время которых выкапывается котлован глубиной около 35-45 сантиметров. Если гаражное помещение делается из пеноблоков, можно выкопать яму глубиной не больше 30 сантиметров. Весь ненужный грунт лучше вывозить небольшой телегой.

Обустройство дренажной подушки

Когда котлован будет полностью выкопан, занимаются созданием дренажной подушки. Для этого утрамбовывают дно ямы и расстилают на его поверхности геоткань. Она помогает отфильтровать влагу, появляющуюся между дренажной подушкой и основанием котлована. Специалисты советуют расстилать ткань таким образом, чтобы образовывался нахлест около 5-10 сантиметров.

Сверху засыпается небольшой слой речного песка, толщина которого не должна превышать десяти сантиметров

Высыпанный песок осторожно утрамбовывают и выравнивают. Для проведения трамбовочных работ пользуются вибрационной плитой, которая оснащена специальным двигателем

На конечной стадии создания дренажной подушки засыпается слой щебня, на котором раскладывают дренажные трубки диаметром в 10-12 сантиметров. После укладки их засыпают щебнем, смешанным с песком.

Гидроизоляция и утепление

Есть несколько распространенных методов гидроизоляции плитных фундаментов, однако большинство используют рулонный метод защиты конструкций от влаги. Распространенным гидроизоляционным материалом считают рубероид. Его главным достоинством является устойчивость к резким изменениям температуры, а также эластичность.

Также пользуются обмазочным методом гидроизоляции, при котором поверхности обрабатывают жидким битумом. Его наносят на нижнюю часть плит при помощи большой кисти или валика. Для большей надежности можно обработать верхнюю и боковые части железобетонного изделия.

Некоторые используют проникающую гидроизоляцию, которая позволяет заделать в плитах все трещины и щели. В этом случае применяются специальные химические растворы, которые не пользуются популярностью у строителей из-за своей дороговизны.

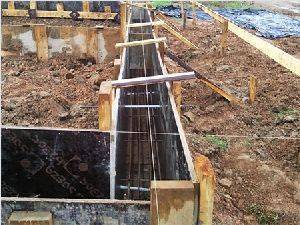

Установка опалубки и арматурного каркаса

Важным этапом создания фундамента является изготовление опалубки, на которую будет устанавливаться сетка из арматурных стержней. Чтобы создать надежную опалубку, используют деревянные брусья толщиной 3-4 сантиметра. Из них делаются щиты, которые размещают вдоль всего котлована.

При монтировании конструкции следят за тем, чтобы все щиты были плотно натянуты. Это сделает опалубку более прочной и надежной. После установки проверяют прочность деревянных щитов. Для этого придется нанести по ним 2-3 сильных удара. Если после этого конструкция сдвинулась на несколько сантиметров, придется позаботиться о более надежном укреплении.

Каким характеристикам должен соответствовать бетон

Ленточному фундаменту бетон лучше брать с повышенными прочностными показателями.

Если согласно конструкции, достаточно бетона М300, лучше выбрать марку М350 и само основание сделать несколько шире рекомендуемых параметров. Если над гаражом когда-то вы решите оборудовать жилую комнату – вам не нужно будет укреплять фундамент.

Самые значимые характеристики:

Водостойкость;
Прочность;
Устойчивость к изменению температуры.

Водостойкость материала показывает, насколько безопасной будет конструкция и потребуется ли дополнительная гидроизоляция основания.

Прочность цемента в растворе влияет на долговечность сооружения. Определяется этот параметр маркой материала.

Выбор типа основания для гаража из блоков

Основными критериями являются: тип грунта, высота подъема паводков весной, этажность, потребность в подпольном помещении. Для гаража одинаково хорошо подходят ленточный, плитный, свайно-ростверковый типы, изменяется лишь глубина основания фундамента. Предпочтение отдается первым двум вариантам: армированной ленте или плите. С целью исключения ошибки при выборе высоты конструкции нужно сделать анализ грунта, заключающийся в отборе проб из скважин и определении уровня поднятия подземных вод и глубины промерзания.

Результаты оценки используются с учетом инструкций, приведенных в таблице:

Тип грунта	Рекомендуемая глубина заложения	Какой фундамент нужно залить
Скальные породы	Мелко заглубленное основание	Плитный
Песчаные, но не подверженные процессам пучения	80 см (40 на фундамент, 40 – на подушку)	Тот же и ленточный мелкозаглубленный
Супеси	От 70 см, не менее ¾ от глубины промерзания	Ленточный, свайный
Глина и суглинок	На 20 % выше уровня промерзания при риске подтапливания, 1-1,5 м при глубоком пролегании грунтовых вод	Свайно-ростверковый или плитный

При игнорировании анализа грунта ленточный фундамент под гараж закладывается на глубину не менее 1 м с шириной монолита в 40 см. В остальных случаях параметры определяет расчет: общие весовые нагрузки делятся на несущие способности почвы. Полученное значение является минимально допустимым, обычно ширина стен основания гаража незначительно превышает размеры блоков. Стандартная глубина траншеи под фундамент – на 20% больше. В идеале для земляных работ привлекается эскалатор (стены получаются ровнее, земля меньше осыпается, процесс проходит быстро), но большинство владельцев в целях экономии выполняют их самостоятельно.

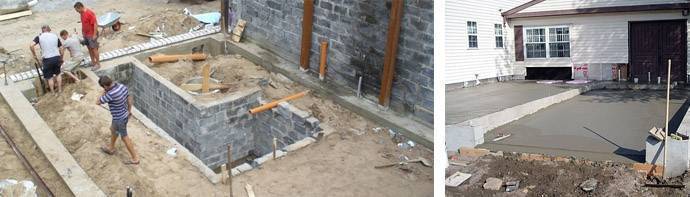

Что нужно сделать для закладки подпольного пространства?

Организация смотровой ямы в будущем гараже допускается при уровне грунтовых вод не выше 2,5 м, в противном случае она возможна лишь при установке дренажной системы. Но последняя будет бессмысленной при постоянном подтапливании (не защитит детали от испарений и коррозии), как следствие, на таких участках от закладки подпольного пространства отказываются. По понятным причинам смотровая яма невозможна при возведении плитного основания.

Существует ограничение в размерах: ее закладывают в гаражах с площадью, превышающей габариты транспортного средства как минимум вдвое, держать автомобиль над ямой постоянно не рекомендуется даже при условии ее надежной гидроизоляции. Погреб выкапывают на этапе основных земных работ, стандартная глубина составляет 2 м. После чего этот участок ограждается отдельно, к защите от влаги и отделке приступают по окончании бетонирования фундамента гаража. Минимальная гидроизоляция смотровой ямы включает засыпку песчано-гравийного основания, заливку битумом или, как вариант, расстилание рубероида.

Достоинства и недостатки

К достоинствам ленты под гараж относятся:

Прочность, высокая несущая способность основания.
Устойчивость к внешним нагрузкам, хорошая переносимость воздействия морозного пучения.
Возможность равномерного распределения нагрузки по всей длине ленты.
Высокая скорость строительства (особенно при использовании сборных типов ленты).

Недостатками являются:

Имеется зависимость от типа грунта и уровня залегания водоносных горизонтов.
При строительстве монолитной ленты много времени уходит на затвердение бетона.
Учитывая необходимость заливки бетонного пола и дополнительные элементы конструкции, расход стройматериалов достаточно высок.

Устройство обычного мелко заглубленного фундамента для гаража

Если планируется своими руками оборудовать в гараже небольшую смотровую яму, то заглубление ленты фундамента должно быть не менее одного метра. Это обеспечит высокую несущую способность основания и предотвратит деформацию основания при земляных работах.

Остановимся на важных моментах строительных работ, которые предотвратят отрицательное действие пучинистого грунта и влаги на ленту фундамента и стены постройки:

надо обязательно утеплить снаружи фундамент по опалубке листами экструдированного пеноплекса или пенополистирола по всей высоте ленты, включая цоколь. Толщину пеноплекса выбираем, ориентируясь на климат региона;
устройство отмостки (50 см ширина), с утеплением пеноплексом предотвратит промерзание грунта и деформацию кирпичных и бетонных стен гаража;
ливневая канализация обеспечит отвод воды от фундамента;
дополнительный дренаж на уровне подошвы необходим при высоком залегании грунтовой воды на площадке;
обязательно устройство качественной гидроизоляции бетонной ленты при помощи пеноплекса или обычных листов рубероида. Можно использовать и битумную гидроизоляцию.

Если не экономить на гидроизоляции и дренажных работах, то устойчивость, прочность и долговечность фундамента гарантирована.

Фундамент из блоков ФБС

Фундамент из этих блоков также относится к ленточному типу, но возводится не монолитной заливкой бетона, а укладкой блоков по периметру несущих стен здания. Монолитный фундамент прочнее блоков ФБС и обладает большей несущей способностью. Блоки ФБС применяют довольно часто, потому как они имеют ряд преимуществ, недоступных для монолитной кладки.

Привлекает меньшая, по сравнению с монолитным фундаментом, стоимость. Для возведения монолитного фундамента необходимо приобретение и укладка опалубки, арматуры и бетонной смеси. Фундамент из блоков не в чём этом не нуждается. Застройщикам необходимо будет вырыть траншею, насыпать и уровнять песчаную подушку 30-40 см в высоту и уложить купленные блоки, закрепляя их при помощи цементного раствора.

Когда нужно закончить работу над постройкой гаража за один сезон или меньшее время, строители ценят скоростные материалы. При использовании монолитного фундамента, железобетон застывает примерно один месяц. Только после его окончательного укрепления можно продолжать работу над гаражом, возводить стены и крышу. Фундамент из блоков ФБС под гараж не занимает много времени на застывание. Достаточно дождаться затвердевания цемента (1-2 дня) и начинать кладку стен.

Блоки можно укладывать вручную. Рекомендуемый размер для самостоятельной кладки 20х20х40 см, такие блоки будут весить 30 кг, что сделает возможным их самостоятельное поднятие. Для укладки блоков часто применяют спецтехнику, с её помощью процесс ускоряется и, для небольшого гаража, может занять 1-2 дня. Иногда без подъёмного крана обойтись нельзя, так как крупные блоки достигают в весе 1,4 тонны.

Основные работы

Так как самым распространенным и легким в исполнении считается ленточное основание, то на его примере мы и рассмотрим, как залить фундамент под гараж своими руками.

В работе пригодятся следующие инструменты:

Рулетка
Лопата
Бетономешалка
Уровень
Отвес
Ведро
Молоток
Тачка
Колышки
Леска или разметочный шнур

Из материалов необходимы:

Вода
Цемент
Гравий
Песок
Щебень

Разметка

Разметка фундамента

Прежде чем разметить фундамент под гараж, нужно очистить рабочую зону от мусора и плодородного слоя почвы. Затем с помощью колышков необходимо обозначить углы будущего основания гаража. Между забитыми колышками требуется натянуть леску или разметочный шнур вдоль всего периметра планируемого фундамента. Также рекомендуется проложить диагонали полученных углов – в месте их пересечения по наличию кривых углов можно обнаружить погрешности и скосы.

Земляные работы

Траншея под фундамент

Траншея для фундамента роется на глубину от 60 см. Ее ширина будет напрямую зависеть от ширины стен в гараже – зачастую она больше на 10-20 см. Копать траншею можно собственноручно, а можно с помощью экскаватора.

Создание подушки

Схема фундамента

Чтобы фундамент гаража стоял прочно, его основание необходимо укреплять специальной «подушкой». В случае с ленточным фундаментом «подушка» делается из щебня и песка. На дно траншеи насыпается песок крупных фракций и заливается водой. Слой утрамбованного песка должен составлять не менее 10 см. Затем на плотно сдавленный песок насыпается мелкофракционный щебень и также плотно трамбуется. Слой щебня должен быть не менее 10 см.

Опалубка

Опалубка ленточного фундамента

Залить фундамент под гараж своими руками вовсе не сложно, а вот правильно сделать опалубку самому – дело другое. В процессе выполнения данного задания потребуется максимум внимания и опыта, так как все детали опалубки должны быть выполнены идеально. Потому чаще всего новички заказывают изготовление опалубки у профессионалов. Высота ее должна ровняться высоте фундамента или быть немного выше нее. Материалом для ее изготовления могут послужить доски, ДСП, ФСФ. Изнутри получившуюся конструкцию рекомендуется выложить плотной полиэтиленовой пленкой.

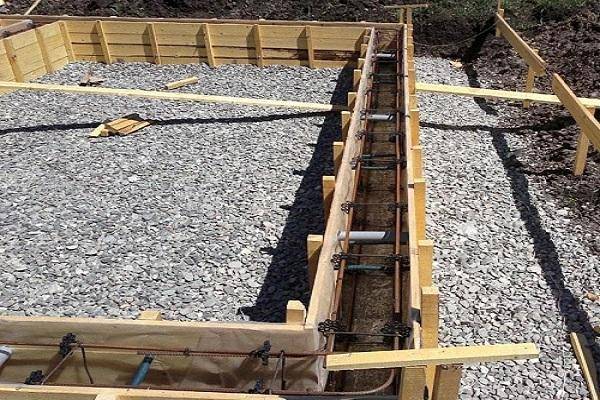

Армирование

Чтобы сделать прочный фундамент под гараж своими руками, желательно армировать его конструкцию. Подобная процедура позволит усилить железобетонное сооружение и защитить его от давления веса гаража и сдвигов грунта. Гараж, фундамент которого будет выполнен из металлической арматуры, считается более устойчивым, чем постройка с арматурой из пластика или композитного прутка. Закрепление прутков между собой лучше выполнять вручную арматурной проволокой и арматурными кусачками. Сварку допускается использовать лишь для арматуры с маркировкой «С».

Металлический каркас фундамента гаража обязательно необходимо располагать внутри бетонной конструкции, так как в результате крошения камня неизбежна коррозия металла. Для закрепления арматуры чаще всего используют специальный стаканы или другие подпорки, которые позволяют ей располагаться на высоте от 5 см от края ленты.

Вначале на дно траншеи на высоте от 5 см укладываются два металлических прутка диаметром в 1см параллельно друг другу. Используя шаг в 40-50 см, прутки нужно периодически скреплять. Затем такие же прутки необходимо расположить вертикально. Их сцепка должна происходить с таким же шагом, как и у горизонтальных прутков. Верхние горизонтальные прутки крепятся уже к установленным вертикальным. Чтобы правильно сделать фундамент под гараж своими руками, и не допустить его разрушения, не стоит забывать о расстоянии от верхнего края ленты до верхних горизонтальных арматур.

Заливка бетона

Чаще всего заливка фундамента осуществляется из самодельного раствора (10кг цемента, 30кг песка, 40кг щебня и 40 л воды). Щебень лучше всего использовать мелкофракционный, так как его легче уплотнять.

Заливка бетона

Чтобы залитый своими руками фундамент хорошо сцепился, нужно выжидать, пока подсохнет каждый из слоев. Если работы выполняются в холодный период года, не стоит искусственно подсушивать бетон. Если же постройка происходит в очень жаркое время, залитый бетон желательно поливать водой и укрывать от ветра, солнца.

В процессе заливки раствора необходимо следить за тем, чтобы не образовывались пустоты. Для этого можно использовать глубинный вибратор или протыкать залитый раствор острым штыком.

Нюансы строительства гаража на склоне

При разработке проекта гаража необходимо учитывать уровень крутизны участка. С ее увеличением создание проекта постройки становится более сложным. Порой, высокая крутизна уклона не дает возможностей для выполнения строительства гаража либо дома. Для создания подземной части гаража или дома потребуется ростверковый свайный, столбчатый, ленточный ступенчатый либо разноуровневый плитный фундамент.

Установить уровень уклона при строительстве можно с разницей высот нижней и верхней точек стройплощадки, спроецированных на линию, параллельную плоскости горизонта. Замеряется этот параметр в процентах. К примеру, если дистанция по горизонтали составляет 100 метров, а подъем точек равняется 15-и метрам, это значит, что уклон этого участка равен 15%.

В связи с этим территория условно может быть:

Ровной. При уклоне поверхности меньше 3%. Это самый благополучный участок с наименьшими расходами при сооружении постройки.
С небольшим уклоном от 3% до 8%. Такие территории подходят для строительства сооружений без подвала. Для того чтобы расширить площадку с подгорной стороны потребуется подсыпать почву.
Со средним наклоном от 9% до 20%. В такой ситуации можно строить цокольный этаж. Террасу не надо выравнивать, а сооружается нижний этаж путем удаления части грунта склона. Это очень неплохой вариант для строительства в цоколе подземного гаража, при доступности заезда в него с направления склона.
С сильным наклоном, составляющим больше 20%. Такой вариант нуждается в основательной разработке проекта сооружения для возможности предельной эксплуатации отлогого склона. Стоимость подобного проекта довольно высокая.

При постройке здания выбор необходимо делать в пользу площадки, на которой уклон направлен на запад либо юг, это отразится на скорости нагревания почвы, в особенности по весне. Чем больше отвесность наклонной плоскости к солнечным лучам, тем больше она примет тепла. Это сильно видно при таянии снега весной.

Кроме того, при низких температурах и в ночное время воздух при охлаждении опускается по склонам вниз и начинает собираться туман. Вследствие этого, при месторасположении площадки для возведения сооружения рядом с нижней точкой впадины, на ней будет возникать ночной либо сезонный перепад температур, который формируют верхняя и нижняя точки площадки.

При строительстве сооружения на самой высокой точке площадки:

Фундамент минимально подвергается воздействию поверхностных и подземных вод.
В данной ситуации с верхней точки проще отводить поверхностные воды и при надобности использовать их для полива приусадебного участка.
Строительство на самой высокой точке дает возможность оптимально решить проблему отведения воды.

Надо осознавать, что на таком непростом рельефе выгодного в финансовом плане строительства не получится. Расходы на нулевой цикл, рытье ямы, дренажные и монолитные работы, строительство подпорных стенок и так далее могут перекрыть цену самого гаража.

Запомните: независимо от того, что гараж не является ответственным сооружением, он должен строиться на надежном основании с соблюдением всех правил и нормативов. Только так «жилье» для вашего автомобиля будет идеальным образом защищено от отрицательных воздействий природы.

О том, как правильно выкопать траншею под ленточный фундамент, вы можете узнать посмотрев видео немного ниже.

Создание чертежа проекта

Перед началом проведения каких-либо строительных работ, необходимо создать чертёж запланированного здания. Нужно выполнить анализ геологических факторов, которые повлияют на выбор материалов для постройки. Проанализируйте форму гаража. Просчитайте тип фундамента, с учётом материалов, из которых он будет создан. Нужно сразу обозначить наличие и параметры дополнительных коммуникаций. Нужна ли вам смотровая яма? Будет предусмотрен подвал для хранения продуктов? Собираетесь ли вы создавать дополнительные подсобные отсеки для хранения деталей и инструментов?

Сопоставьте все параметры будущего гаража. Проанализируйте целесообразность всех материалов для выстраивания, веса и форм стен, ворот, крыши. Подробный разбор и чёткий план необходимы для беспроблемного выбора подходящего по типу, глубине, ширине и материалу оптимального для запланированного гаража фундамента.

Для определения длины, ширины и материала фундамента пользуются двумя важнейшими характеристиками грунта:

Определяется тип грунта;
Вымеряется уровень грунтовых вод.

Для ознакомления с этими сведениями проводят геологическое изыскание. Нанимают специалиста, который пробурит почву в нескольких местах и возьмёт её на анализ. Он обозначит почвенные характеристики. Отталкиваясь от них, вы не ошибётесь со всеми критериями постройки фундамента.

Строительство фундамента под гараж: основные аспекты вопроса

Опорное основание для здания, вне зависимости от его конструктивных особенностей и назначения, предназначено для восприятия всех нагрузок от вышестоящего сооружения и компенсации дополнительных нагрузок от сейсмических и иных природных явлений.

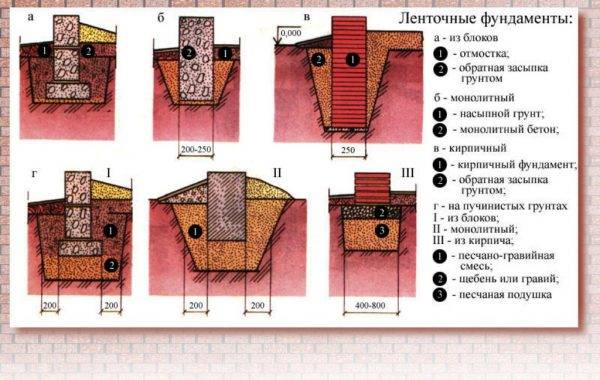

Виды ленточного фундамента для возведения гаража.

Как было сказано ранее, от правильно подобранного и качественно возведенного фундамента для гаража зависит долговечность возводимого сооружения. За неимением строительного образования, при проектировании гаражного помещения для хранения автомобиля лучше всего прибегнуть к помощи квалифицированных специалистов.

Сегодня существует масса всевозможных контор и организаций, которые оказывают разноплановые услуги в сфере строительства: начиная от разработки индивидуального проекта сооружения и заканчивая организацией всего строительного процесса.

Конечно, это лишняя статья расхода, но вместе с тем, она с лихвой окупится, чем в случае самостоятельно возведенного гаража в неподходящем месте. Не говоря уже о тонкостях конструкции такого помещения, где немалую роль играет вентиляция и проветривание помещения.

Читайте дальше, как правильно возвести фундамент для гаража собственными силами.

Почва

Конечно, хорошо если есть возможность выбрать место строительства, но зачастую, уже есть место и необходимо возводить постройку.

Самой главной характеристикой почвы, которая может влиять на постройку – это глубина её промерзания. Если перепад температуры будет слишком большой, то здание может осесть или дать трещину, перекос проемов.

Но стоит учитывать, что для разных почв, величина глубины промерзания почвы будет совершенно разная. К примеру, через песок или песчаный грунт, вода проходит очень быстро, а следовательно, глубина промерзания будет значительно ниже, чем у субстратов.

Для того, чтобы в будущем не волноваться о прочности и надежности своей постройки, стоит выполнить у фундамента подошву при строительстве гаража, которая будет располагаться ниже уровня промерзания почвы.

Итак. если грунт промерзает к примеру на 0,8 метра, то закладывать фундамент нужно на 1 -1,2 метра. Можно выполнить подошву из песка и щебня, засыпав эти компоненты в образовавшийся котлован, таким образом, удаляется вода. Также необходимо рассчитать несущую способность грунта.

Самым лучшим вариантом является скалистая местность, но там практически не найти хорошего участка под строительство. СНиП регламентируют что для постройки гаража категорически не подходит чернозем с плодородным слоем и торфом. Именно поэтому, верхний слой почвы в обязательном порядке необходимо снять, дойдя примерно до несущих слоев, которые выдержат нагрузку и тяжесть гаража. В большей частности случаев – это около 0,5 метра.

При возведении конструкции необходимо предельно точно выяснить все вопросы, связанные с грунтовыми водами. Грунтовые воды имеют большое влияние на несущую способность грунта, и на глубину промерзания. Можно предусмотреть водоотвод грунтовых вод, для защиты можно использовать глиняный замок. Категорически запрещается возводить в таких грунтах смотровые ямы или подвальные помещения.
