Устройство ленточного фундамента для частного дома

Ленточный фундамент – этапы возведения

Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции.

На ней указываются размеры элементов, что позволит легко провести ее сооружение. По такой же схеме можно рассчитать необходимое количество материалов.

Технология устройства ленточного фундамента выглядит примерно так:

• подготовка основания;
• работа с опалубкой;
• гидроизоляция;
• армирование каркаса;
• бетонирование ленточного фундамента;

Подготовка основания

В процессе геологического изыскания нужно определить следующее:

• тип почвы на уровне подошвы основания;
• уровень грунтовых вод;

После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими изысканиями будет покончено, приступают к разметке участка. Для этого используют деревянную доску и шнур.

Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.

https://youtube.com/watch?v=0MaXaFqumNU

На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

Работа с опалубкой и гидроизоляция

Устройство ленточного фундамента проводится с помощью таких типов опалубки:

• съемная, которая изготовляется из деревянных досок;
• несъемная, изготовленная из пенополистирола.

Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом.

Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.

На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

• рабочая продольная арматура диаметром от 12 мм и более;
• горизонтальные хомуты – от 6 мм;
• вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

• заливка проводится в один день. Перерыв не должен превышать двух часов;
• сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество;
• бетонный раствор можно сбрасывать с высоты не более двух метров;
• бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С.

После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

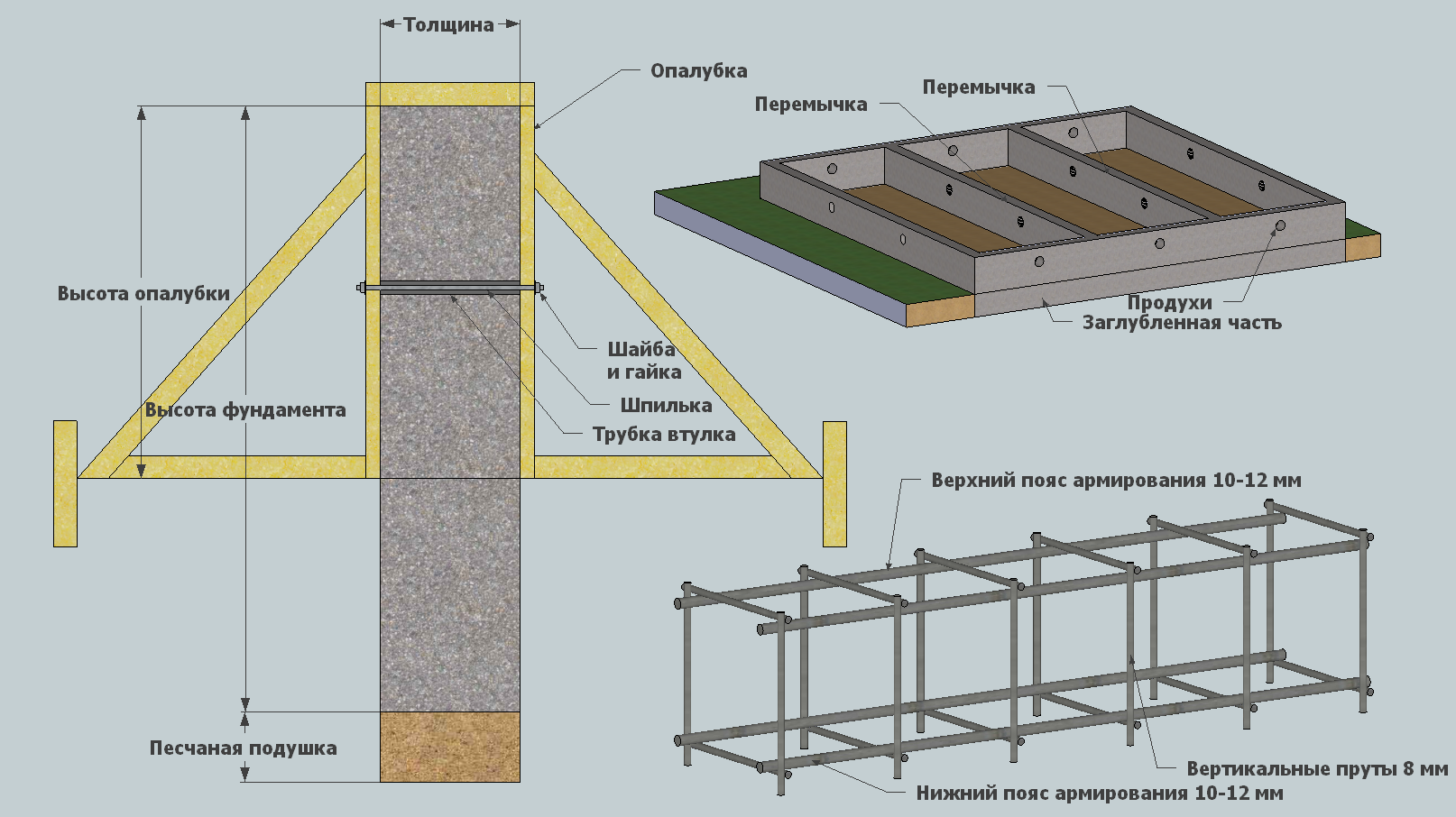

Монтаж и устройство опалубки ленточного фундамента

Опалубка для ленточного фундамента и тип возведение зависит от масштаба строения. Если дом рассчитан на пару комнат, то опалубку можно собрать и разом установить в траншею. При строительстве большого здания, установка опалубки для ленточного фундамента выполняется постепенно внутри траншеи, а также устанавливать углы жесткости и дополнительные крепежи по всем сторонам. Это поможет избежать деформации.

Существует еще один вид опалубки – стеновая. Такая опалубка нужна для бетонирования фундаментов, а также стен подвалов.

Устройство опалубки ленточного фундамента своими руками.

После того, как выкопана траншея, нужно с внутренней стороны вбить металлические колышки. Расстояние колышков от стенок грунта рассчитывается в зависимости от толщины досок или металлических листов плюс отступ равный 10-15 мм. Это позволит грамотно вставить доски и не осыпать землю.

На внешней стороне опалубки устанавливаются опоры (вертикальные, диагональные, горизонтальные). Это нужно, чтобы под гнетом бетона земля не стала деформироваться. Если ширина фундамента превышает 500 мм, то устанавливается все три вида опоры. Как стало ясно, выполнить установку опалубки для ленточного фундамента просто. Также существует несъемный вид опалубки для ленточного фундамента.

Несъемная опалубка характеризуется тем, что после возведения фундамента остается основной составляющей всей конструкцией здания.

Несъемная опалубка для ленточного фундамента – преимущества:

• Дополнительный источник теплоизоляции и звукоизоляции;
• Не поддается гниению (в случае с пенополистирольными плитами и блоками);
• Отличается высоким удобством монтажа;
• Заливка опалубки при бетонировании фундамента отнимает меньше времени;
• Повышенная устойчивость к термо-перепадам;
• При хорошей дренирующей системе имеет надежную гидрозащиту;
• Снижается трудоемкость;
• Срок службы составляет 70-80 лет;
• Удобство при монтаже коммуникаций;
• Экономичность.

Опалубка под ленточный фундамент – монтаж:

1. Уложите гидроизоляционный материал (например, рубероид);
2. Вставьте арматуры по периметру фундамента будущего дома;
3. Наденьте блоки на арматуры;
4. В проделанные отверстия вставьте горизонтальные арматуры;
5. Как только уложили три слоя, можно заливать бетон;
6. Проведите утрамбовку при помощи глубинного вибратора либо арматурой (ручной метод).

Изготовив несъемную опалубку под ленточный фундамент по такому принципу, он прослужит не менее 30 лет.

Деревянная опалубка для ленточного фундамента выгодно использовать при портативном применении, так как дерево легко транспортировать и монтировать без применения спецтехники.

Недостаток деревянной опалубки для ленточных фундаментов кроется в основе древесного материала. Дерево подвергается деформации и выделяется гигроскопичностью. Подобные проблемы решаются путем усиления углов жесткости, а также дополнительными крепежами.

Бетонирование фундамента

Опалубка для бетонирования фундаментов может быть любой, здесь главное метод заливки цементного раствора.

Существует 2 варианта заливка – ручной и машинный. Каждый из них имеет свои преимущества и недостатки, поэтому они применяются в зависимости от типа строительства.

Бетонирование фундамента своими руками – ручной метод заливки фундамента довольно прост и экономичен.

Необходимо приобрести готовый бетонный раствор. Его обычно доставляют по 5-8 кубов за 1 раз. Потребуется 5-8 рабочих, в зависимости от масштабов стройки. Разово не получится залить, потому как, нельзя подавать бетонную смесь в одну точку. С одной стороны тяжело распределить массу, при этом, жидкая масса пройдет дальше, а густая осядет в месте подачи. Чтобы избежать этого, нужно подавать в разные места либо использовать длинный желоб и регулировать его в процессе заливки. Изготавливается желоб из досок, а внутри оббивается полиэтиленом либо линолеумом. Ручной способ заливки позволяет сэкономить на 10-15%.

Бетонирование ленточного фундамента с помощью спецтехники.

Технология бетонирования фундаментов спецтехникой происходит посредством подачи цементного раствора бетононасоса. Удобство заключается в том, что можно извлекать смесь на расстоянии через стрелу. Максимальная длина стрелы достигает 50 метров. Это выгодно при отсутствии въезда, а также точность техники позволяет «долить» смесь в нужное место.

Лучший вариант – заказ бетона и заливка бетононасосом. Так будет качественнее, так как ручное изготовление смеси порой характеризуется неоднородностью массы, что сказывается на прочности фундамента (отслоение, трески, деформации).

Так же рекомендуем почитать: Опалубка для ленточного фундамента

Из какого материала допустимо строить ленточные фундаменты?

Наиболее распространенными материалами для ленточного фундамента считаются следующие материалы: железобетон, бутобетон, железобетонные блоки или плиты для фундамента, кирпич.

Конструкция бутобетонного фундамента.

• Ленточный фундамент из бутобетонной смеси представляет собой состав из песчано-цементного раствора и довольно крупных по размерам камней (не больше 30 см в длину, с 2-мя параллельными сторонами, весом до 30 кг). Фундамент получается очень надежный. Этот вариант подойдет в том случае, когда имеется хороший запас крупных камней или наличие на участке песчаных или скалистых грунтов. При преобладании глинистых почв данный тип фундамента лучше не применять, так как бутобетонный фундамент может растрескаться или вовсе быть разорванным;
• В ширину фундамент может составлять 200-1000 мм, на данный параметр влияет планируемая нагрузка постройки. Такой тип фундамента требует создания для него песчаной или гравийной подушки толщиной порядка 100 мм для разравнивания поверхности почвы и удобства укладки бетонной смеси;
• Ленточный железобетонный фундамент. Это смесь песка, цемента, щебня, армированная посредством металлических прутьев или сеткой. Железобетон – наиболее популярный материал для фундамента. Он стоит не дорого, достаточно прочен, предусматривает возможность создания сложных конфигураций монолитных ленточных конструкций. При наличии бетонного вибратора можно создать крепкий и надежный фундамент. Этот материал применим на участках с песчаными грунтами. Его ширину подбирают в соответствии с шириной стен. Например, если ширина стены составит 2 кирпича керамических (510 мм), то для надежности дома будет вполне хватать ширины основания в 60 мм, с арматурой из стержней класса А III с диаметром в 12 мм;
• Ленточный кирпичный фундамент вполне подходит как для подземной, так и для надземной частей рамы, а также цокольных этажей.

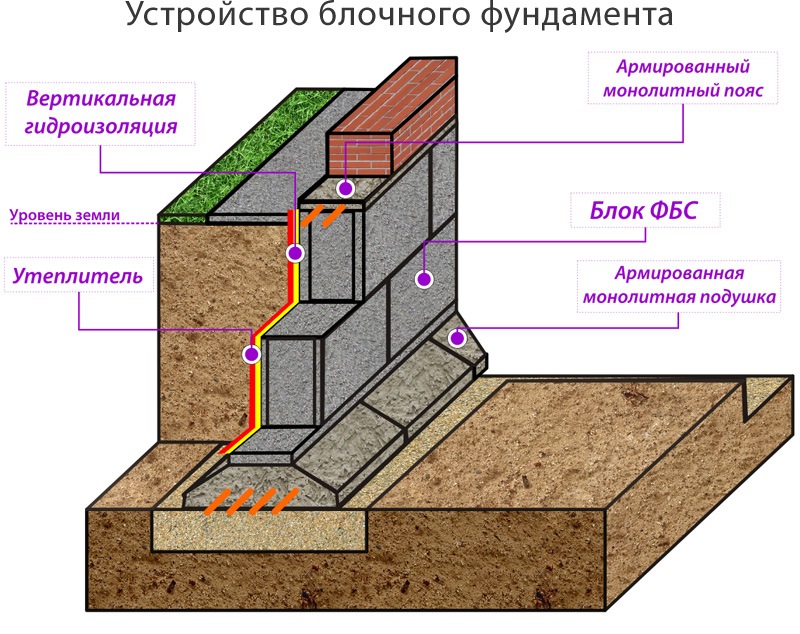

Сборный фундамент может выполняться из блоков любого размера.

Монтаж инженерных коммуникаций при возведении фундамента:

Строя дом, возможно, придется столкнуться с таким термином, как «инженерные подземные коммуникации». Что это?

Инженерные коммуникации, расположенные под землей, – это линейные сооружения, назначение которых заключается в транспортировании жидкостей, газов и передаче энергии. К ним относятся трубопроводы подвода горячей и холодной воды, газа, кабельных телефонных и электрических линий.

Чтобы иметь представление о данных коммуникациях на участке, нужно получить в органах местного самоуправления топосъемку участка под строительство, на которой обозначены все инженерные коммуникации. При наличии таковых их придется переносить или дом на участке привязывать по-другому. Не стоит забывать о том, что возведение дома над или рядом с коммуникациями может привести к техногенной аварии, вызванной дополнительной нагрузкой от фундамента.

Если участок расположен в районе поселка или на окраине города, такие коммуникации под землей имеют место быть.

Какой вид фундамента выбрать?

Выбор вида основания зависит от массы здания, типа грунта и глубины его промерзания.

Столбчатые опоры

По типу конструкции все основания подразделяют на:

• ленточные: наиболее распространенные, изготавливаются в виде замкнутого контура, благодаря чему нагрузка на грунт от строения передается равномерно; он закладывается не только под стены, но и перегородки здания; такие основания в свою очередь делятся на малозаглубленные и глубокозаглубленные
• свайные: здание устанавливается на вертикальные стержни (сваи) с заглублением 3-20 м; используются при сложных рельефах, большой глубине промерзания почвы и на болотистых местностях; к недостаткам относят необходимость использования специального оборудования для забивки свай в грунт и отсутствие подвальных помещений; при горизонтальных подвижках почвы недопустимы
• свайно-ростверковые: с несущими горизонтально расположенными балками (ростверком), соединяющими сваи в верхней части; для предохранения от морозного пучения его никогда не заглубляют в грунт
• столбчатые: на столбах, имеющих расширение в виде «подошвы»; допускается возведение на грунтах с глубоким промерзанием; опоры, соединенные перемычками (рандбалками) располагают через каждые 3 м
• плитные: довольно дорогостоящее сооружение в виде монолитной плиты толщиной 20-30 см, лежащей на поверхности грунта, которая одновременно служит полом строения

Свайно-ростверковый фундамент

Тяжелые здания и многоэтажные строения, как правило, возводятся с использованием ленточного фундамента. Столбчатые фундаменты экономически более выгодны, и на них допускается возводить легкие каркасные или деревянные дома, но только в том случае, если почва не торфяная и не пучинистая глиняная.

Свайные конструкции можно использовать даже при значительной массе строения. Но применяют их в основном на земельных участках со слабым песчаным или торфяным грунтом, а также в районах Крайнего Севера при большой глубине промерзания почвы. Во избежание подвижек сваи устанавливаются не в ямы, а вбиваются или вкручиваются в грунт.

Плитное основание

Плитные малозаглубленные фундаменты разумней использовать на проблемных участках, имеющих высокую подвижность грунта. Подобное «плавающее» основание способно выдержать даже значительные смещения почвы без ущерба для здания.

Заливка фундамента допускается при температуре от +5 С. Работы при пониженных температурах во избежание растрескивания бетона недопустимы.

ВИДЕО: Выбор фундамента для дома

Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Бассейн на даче: устройство, пошаговая инструкция по обустройству своими руками | 65+ Фото & Видео

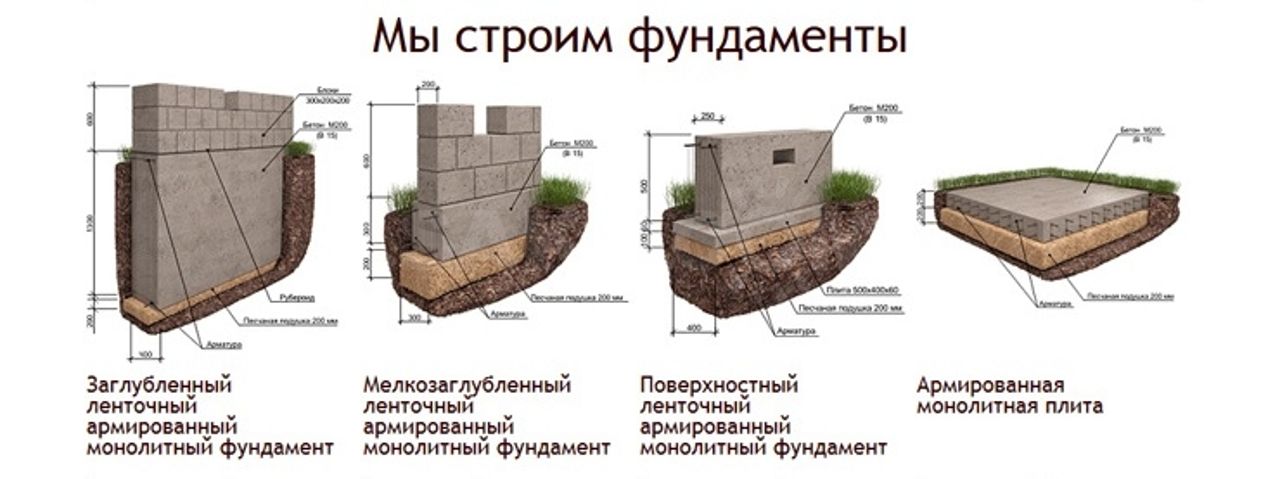

Что такое ленточный фундамент: основные виды

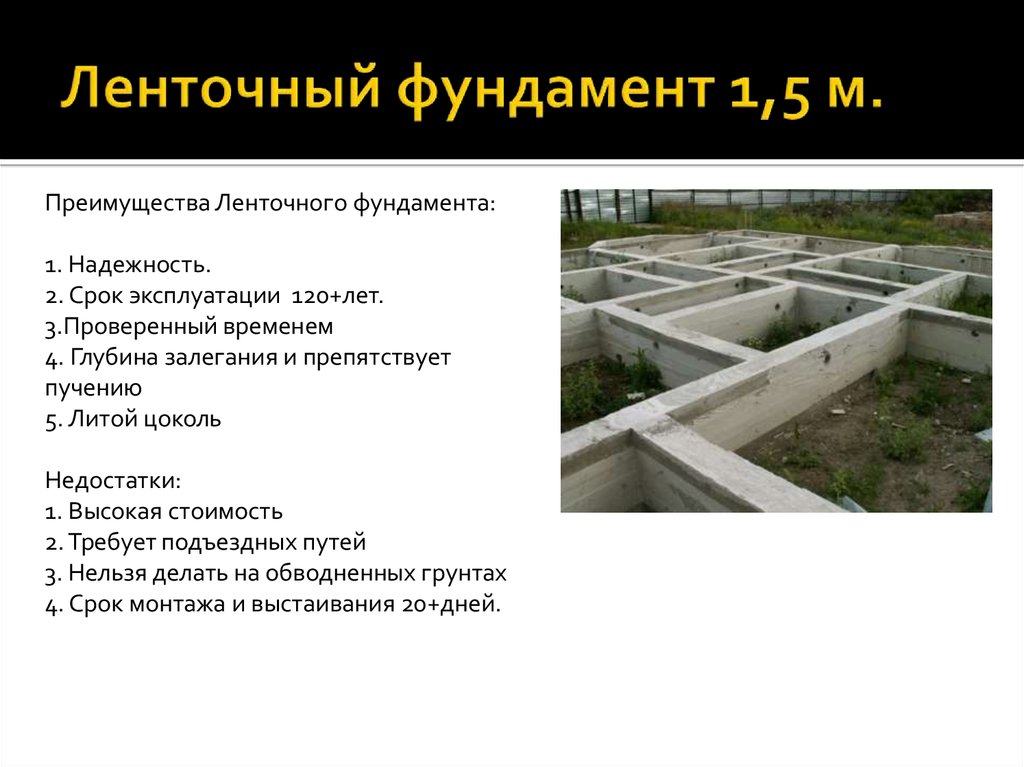

Несмотря на то что ленточный фундамент является одним из самых дорогих способов устройства основания дома, чаще всего, застройщики выбирают именно его. И этому есть вполне рациональное объяснение.

1. Во-первых, для его возведения не требуется привлечение тяжелой стройтехники – все можно сделать ручным способом, хотя, рытье котлована экскаватором происходит значительно быстрее.

2. Во-вторых, большая вариативность.

Фундамент может быть:

• монолитным;
• бутовым;
• сборным, возведенным из блоков ФБС;
• кирпичным.

3. В-третьих, существенно можно сэкономить, если заложить мелкозаглубленный ленточный фундамент, несущей способности которого вполне достаточно для строительства на нем зданий:

• из ячеистых видов бетона (газобетона, пеноблоков, газосиликата и других);
• из дерева (бруса, оцилиндрованного или рубленого бревна);
• небольших сооружений (гаража, одноэтажного дачного домика, бани из кирпича или камня);
• домов, возводимых по каркасной технологии.

Как правило, глубина заложения мелкозаглубленного фундамента составляет 40-50 см, что вполне достаточно и для забора, если для его строительства используется камень или кирпич.

И, самое главное, возведение ленточного фундамента позволяет обустроить полноценный подземный уровень, без которого многие владельцы загородных участков не могут представить свой дом.

Поэтому в тех случаях, когда возникает вопрос о том, какой фундамент дешевле ленточный или свайный, то следует, прежде всего, подумать, а нужен ли подвал в доме или нет, а после этого, на основе объективных расчетов, принимать решение.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

   Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

• возможность закладки фундамента своими руками (винтовые, набивные сваи);
• при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
• ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

• значительные теплопотери за счет подъема дома над уровнем земли;
• трудоемкая процедура инженерных расчетов;
• на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опор	Преимущества технологии	Недостатки технологии
Забивные железобетонные	повышенная несущая способность (до 20 т); долгий срок службы (более 100 лет); стойкость к коррозии.	необходимость применения спецтехники для заглубления в грунт; появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные	широкий выбор моделей с различными конфигурациями и характеристиками; высокий эксплуатационный ресурс.
Забивные деревянные	дешевизна и доступность материала; экологическая чистота.	ограниченная грузоподъемность; сравнительно короткий срок службы; подвержены воздействию почвенной влаги.
Буронабивные	большая несущая способность; продолжительный срок службы; изготовление ручным способом.	большой расход бетона; сложно рассчитать несущую способность; необходимо укреплять стенки от обрушений.
Винтовые металлические	относительная дешевизна; высокая грузоподъемность; возможность монтажа своими руками; возможность повторного использования.	подверженность коррозийным процессам; недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные	прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги; не подвержены коррозии.	имеют значительный вес; сложно выдержать соосность при монтаже.
