Устройство сборного и мелкозаглубленного ленточного фундамента, его виды
Существует два основных типа ленточного фундамента:
- сборный;
- и мелкозаглубленный монолитный фундамент.
Сборный тип ленточного фундамента популярнее, так как их установка чуть проще. Сборный фундамент состоит из готовых железобетонных блоков, которые ставятся (монтируются) и скрепляются между собой. Чтобы установить такой тип фундамента достаточно купить готовые блоки заводского производства и смонтировать их непосредственно во время укладки. Гарантийный срок службы для такого типа фундамента составляет до 80 лет.

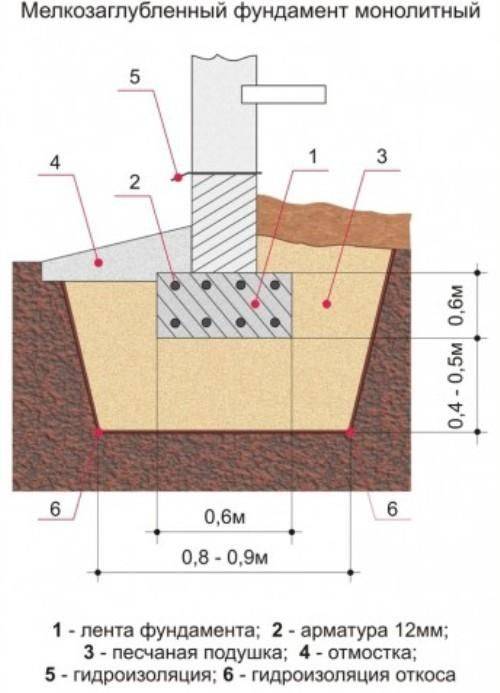

Монолитный ленточный фундамент изготавливается непосредственно на месте строительства. По готовым формам или заливается смесь или укладывается материал. Таким образом, обеспечивается ровная форма и целостность такого типа фундамента. Гарантийный срок для такого типа фундамента составляет до 200 лет. Это самый прочный и долговечный тип фундамента.
Пучинистые грунты и особенности строительства на них
Грунты называют пучинистыми из-за их способности вспучивать, деформировать землю в зимний период, подламывая или ломая стоящие на них сооружения
Особенно актуально это для регионов с высоким уровнем содержания воды под землей и слишком холодными зимами. Когда грунт промерзает на большую глубину, насыпной подушки не всегда бывает достаточно. На таких пучинистых грунтах используют строительство на мелокозаглубленном фундаменте.
Крупные строительные корпорации ставят сооружения на основу из железобетонной плиты. В частном строительстве имеет смысл укладывать под фундамент дома песчано-щебеночную подушку (или подсыпку) из материала, не подверженного пучению, позволяющую удерживать остов от перемещения в период промерзания грунта. Вариантов укладки фундамента на пучинистых грунтах своими руками два:
- Мелкозаглубленный на выравнивающей подсыпке;
- Мелкозаглубленный на подушке из смеси сыпучих, не подверженных деформации при пучении материалов.
Технологии позволяют дополнять укладку подушки безопасности для строящегося здания полимерными материалами для утепления, надежно защищающими землю под сооружением.
На пучинистых грунтах в зависимости от их классификации можно устанавливать конструкцию под строительство небольших домов, коттеджей, хозяйственных построек и других сооружений на ленточный фундамент, сделать это можно своими руками.
Единственное, на что следует обратить внимание владельцам участка, расположенного на пучинистых грунтах, — утепление земли вокруг дома и создание теплого микроклимата под основанием дома. Стоит учесть, что материал для стен дома не должен быть тяжелый
Ленточный вариант укладки часто используют для экономии материалов с использованием арматуры
Стоит учесть, что материал для стен дома не должен быть тяжелый. Ленточный вариант укладки часто используют для экономии материалов с использованием арматуры.
Сфера применения

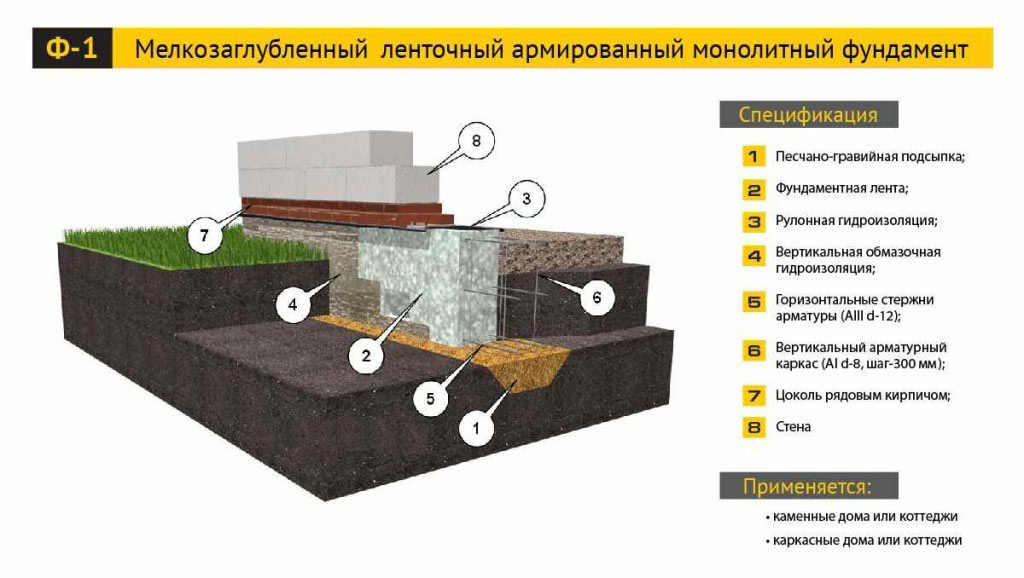

Устройство мелкозаглубленного ленточного фундамента является обоснованным инженерным решением в следующих случаях:
- возведение малоэтажных каркасных, щитовых, деревянных домов из бруса, бревен, легких надворных построек, беседок, ограждений;
- строительство домов по упрощенным схемам без цокольного этажа и подвала.
МЗЛФ рекомендуется для жилых объектов, относящихся к II и III уровню ответственности (ГОСТ 27751-88). При выборе технологии возведения надо учитывать свойства грунта. На пучинистых почвах устоит только монолитное основание с качественной подложкой.
Разновидности материалов для утепления ленты
Современные технологии строительства позволяют использовать для утепления ленточного фундамента большинство из представленных на рынке теплоизоляционных материалов.
Однако многие из них не подходят либо по стоимости, либо исходя из практичности и долговечности материала. При выборе конкретного вида утеплителя рекомендуется учитывать следующие факторы:
- Назначение данного типа постройки;
- Необходимый уровень температуры и комфорта в помещениях дома;
- Условия климата в регионе и особенности несущего слоя грунта;
- Архитектурные изыски и особенности конструктива здания.
В итоге по соотношению цена-качество строители выбирают 3 ключевых наименования: сыпучие типы смесей, плиты из пенополистирола и маты из пенополиуретана.
Используйте только качественные утеплители, которые имеют сертификат качества и соответствующий ГОСТ.
Утепление ленты с помощью сыпучих смесей
Стандартные технологии по СНиП предусматривают утепление ленточного фундамента с помощью насыпей из керамзита или обычной земли, выкопанной и высушенной на строительной площадке. Однако утепление снаружи фундамента с помощью земли не гарантирует качественного утепления, так как почва постоянно меняет свою температуру в результаты перепадов климата.
Немаловажным фактором также является отсутствие возможности в дальнейшем обустроить небольшой подвал под домом в виде самостоятельного помещения (мастерской, студии и т. д.). Тепло- и гидроизоляция керамзитом предотвращает появление скоплений влаги благодаря своей пористой структуре фракции материала.
Кроме того, насыпь из керамзита задерживает в своей структуре воздух, в результате чего появляется воздушная подушка.
Утепление ленты с помощью плит пенополистирола
Данные тип теплоизоляционного материала выпускается в виде специальных плит, которые закрепляются к бетонному основанию с помощью клеящего раствора непосредственно на поверхность стены подошвы ленты. Пенополистирол обеспечивает надежную защиту дома:
- от скоплений влаги,
- от резкого перепада температур,
- от воздействия химических растворов.
При работе с плитами из пенополистирола аккуратно прокладывайте гидроизоляцию. В случае попадания влаги на плиты может появиться плесень, которая значительно снизит характеристики материала.
Также есть возможность соединить утепление пенополистиролом и насыпью из керамзита. Единственно необходимо обязательно укладывать гидроизоляцию и пенополистирол накрывать пленкой. Основным преимуществом, которым характеризуются плиты из пенополистирола, является стойкость к любому механическому воздействию и высокие показатели теплоизоляции.
Утепление бетонного основания пенополиуретаном
Пенополиуретан имеет наилучшие теплоизоляционные показатели, однако дополнительная гидроизоляция и его укладка обходится очень дорого. При утеплении снаружи пенополиуретан также могут не только укладывать матами, а наносить дополнительно в виде напыления. Для этого дополнительно нужно покупать специальный напылитель в виде пистолета. Посмотрите видео, как производить напыление пенополиуретана.
Данная технология позволяет уменьшить ширину утепления и провести качественную гидроизоляцию фундамента. В итоге вы легко сможете предотвратить очаги парообразования и скопления влаги, а также значительно снизите затраты электроэнергии в отопительный период.
Самостоятельный выбор параметров
При самостоятельном строительстве без каких-либо геологических изысканий, расчёты следует проводить исходя из усреднённых ориентиров для конкретной местности застройки либо опираясь на практику соседних строений.
При выборе варианта глубины и толщины ленты следует исходить из того, что мелкозаглублённый фундамент для дома с газобетонными стенами, строящемся не на болоте, не на затопляемой местности и не на полюсе холода, – это самый экономичный вариант основания небольшого дома.
В практике проектирования советских времён даже солидные грамотные инженеры закладывали в расчёты немного большие, чем следовало по нормам, параметры прочности и надёжности, — «на всякий случай». Потому и стоят без капремонта временные бараки по 60-70 лет без капитального ремонта, вопреки нормативам эксплуатации в 30 лет.
Иными словами: застройщику необходимо сначала подсчитать примерный вес дома со всем его содержимым и толстым слоем снега на крыше. Это нагрузка на грунт. Далее – изучение табличных данных, беседа со строителем из соседнего дома, и примерный эскизный план фундамента уже сложится в голове. Затем контрольная консультация со знакомым профессионалом. И всё, приступаем к строительству.
Альтернативные варианты
Мелкозаглубленная лента обладает сниженной несущей способностью. Использовать ее под массивные здания не рекомендуется. Если нужно построить кирпичное или бетонное здание на пучинистом грунте, лучше отдать предпочтение фундаментной плите мелкого заложения.
Также не стоит применять МЗЛФ при расположении уровня грунтовых вод на расстоянии менее 1,5 м от поверхности почвы. В этом случае под кирпичный или бетонный дом (в том числе и из легких бетонов) подойдет незаглубленная плита. Для каркасного или деревянного дома можно использовать металлические винтовые сваи.
Грамотный выбор типа фундамента и соблюдение технологии его возведения позволит предотвратить негативное влияние пучинистых грунтов
Важно выполнить все действия по защите конструкции от холода и влаги
Установка опалубки в уровень для будущего строительства
Что такое опалубка? Это контур, которым ограничивается будущий подъем дома над землей. Чем выше подъем, тем лучше, поскольку будет теплее. В качестве опалубки используют доску, ОСБ – плиты, ДСП и прочие ровные, длинные материалы
Перед началом работы важно определиться с шириной опалубки, которая будет состоять из толщины стен, утеплителя и облицовочного материала. Если в будущем полы в доме будут деревянными, то балки желательно положить на опалубку, что требуется дополнительного места
Если будет стяжка, то опалубку можно сделать не такой широкой.
Из досок или других сподручных материалов сбиваются щиты, которые устанавливаются вдоль траншеи. Соединение центральной и несущих стен не перекрывается, чтобы бетон воедино соединил все плоскости контура. Опалубку ставят таким и образом, чтобы бетон не доходил до ее краев 5-10 см. Впрочем, если вы сразу отобьете уровень и зальете опалубку вровень, хуже не будет, поскольку по итогам работы не будет необходимости поднимать высокий цоколь из кирпича, чтобы подравнять основание.
Опалубка скручивается при помощи саморезов, чтобы потом было легко и просто ее разобрать. Обязательно стягивайте грани опалубки между собой, используя рейку. В нижней части устанавливайте упоры, в виде колышков, которые следует забивать в землю и устанавливать под углом к плоскости. Это поможет опалубке лучше противостоять давлению бетона изнутри.
Иногда бетон заливают в грунт без опалубки, но потом приходится поднимать цоколь из блоков или красного кирпича.
Особенности устройства
Если вы подбираете фундамент для бескаркасного дома или бани на глинистой почве или черноземе, то вам лучше всего подойдет именно устройство мелкозаглубленного ленточного фундамента.
Виды ленточных фундаментов из блоков газобетона или плиты ФБС удобны своей конструкцией и способом передачи усилий. Они напрямую принимают нагрузки на себя и передают их на грунты, что лежат ниже. Однако, в отличие от фундаментов для бани с цельной плитой, бетона на производство ФБС блоков из газобетона надо намного меньше, равно как и времени.
Приведем пример, когда мелкозаглубленный фундамент монтируется непосредственно под несущие элементы дома или бани. Если дом имеет подвал, то нагрузки передаются между стенами из блоков, плитами перекрытия, а затем и фундаментом.
Если же дом не имеет плиты перекрытия, а полы дома или бани заливаются обычной стяжкой по гальке, то конструктивные нагрузки передаются непосредственно через стены дома или бани. В любом случае мелкозаглубленный столбчатый фундамент постройки считается универсальным. Даже СНиП рекомендует возводить стандартные дома малоэтажной застройки или бани именно на ленточных основаниях из ФБС блоков газобетона.
Назначение
Возьмем пример, когда мелкозаглубленный фундамент из блоков газобетона на глинистой почве или черноземе от обычного отличается тем, что он имеет гораздо меньшие габариты.
Пример и расчет мелкозаглубленного ленточного фундамента блоков ФБС из газобетона показывает, что при этом заглубляться плита на глинистой почве будет сантиметров на 60-70, а остальная часть его стен будет выполнять функции цоколя. Такое решение может усугубить проблему установки цоколя дома или бани. Ведь не будет же вся плита перекрытия укрывать пространство из блоков высотой в 1-1,5 метра. Но решить ее очень просто.
Надо всего лишь достроить до плиты недостающую часть стен из кирпича, а затем провести утепление мелкозаглубленного ленточного фундамента из блоков газобетона (ФБС). При этом использование комбинированных ограждений поможет вам избежать сколько проблем, что связаны с излишней жесткостью основания дома.

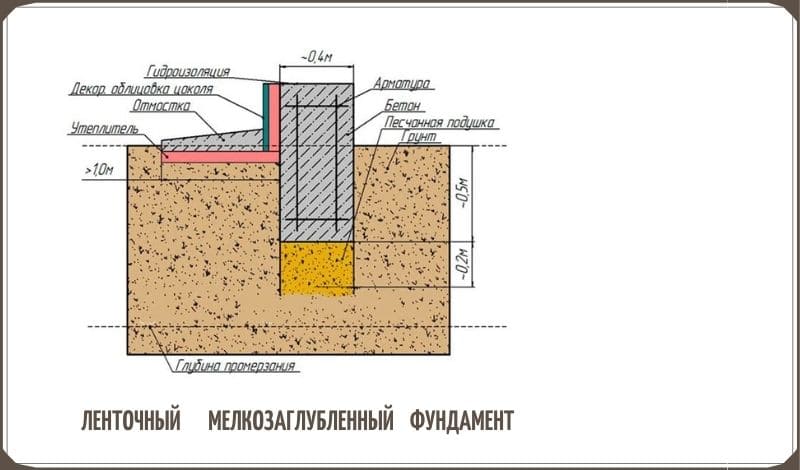

Схема-рисунок мелкозаглубленного фундамента
Сколько случаев, когда в большинстве их даже не учитывают, однако дома из блоков на пучинистых грунтах часто сталкиваются с проблемой выталкивания или усадки определенных конструкций из плиты.
В таком случае армированный жесткий монолитный фундамент глубокого заложения из блоков ФБС может сыграть с вами злую шутку. Ведь его устройство не позволит ему погасить нагрузки, а скорее приведет к появлению трещин.
Ставят мелкозаглубленные ленточные фундаменты на глине, песке, мягком и жестком грунте. Ограничений в этом плане у вас почти нет.
Но сразу же отметим, что если вы планируете работать на песчаном грунте или грунте со слабой структурой, то расчет фундаментов мелкого заложения не рекомендует излишне перегружать основание за счет использования слишком тяжелой плиты.
Да и вообще, мелкозаглубленные основания из газобетона идеально подходят, когда вам необходимо выполнить строительство относительно легкого дома с единственной цельной плитой перекрытия.
Для крупных коттеджей все же следует подбирать более надежные и дорогостоящие варианты из ФБС блоков. Впрочем, сколько выбрать вам скорее поможет точный расчет, к нему лучше и обратиться.
Обратимся к основным плюсам и минусам подобных конструкций из газобетона. Они тоже имеют значение, и довольно серьезное.
Основные плюсы:
- экономичность;
- практичность;
- возможность гасить нагрузки от нестабильных грунтов;
- упрощенный расчет;
- строительство ведется по более простой технологии.
Основные минусы:
- не подходит для обустройства крупных тяжелых зданий;
- в некоторых случаях усаживается, из-за нестабильного промерзания грунта.
Где можно встретить ленточные фундаменты, дренаж при строительстве.
Он используется при сооружении домов всех типов и высотности. Монолитный фундамент – это одна с немногих конструкций, способна выдержать массу бетонных и кирпичных несущих стен, но закладывать его нужно значительно ниже глубины промерзания грунта.
Также он используется в плотных и пучинистых грунтах с высокой влажностью или наличием подземных грунтовых вод. Для долговечной службы и для препятствования проникновения воды внутрь конструкций, в частности в подвал, используется также дренаж.
Сделать его своими руками не составит труда, но нужно знать и понимать технологию и правила строительства дренажной системы, особенно при строительстве на пучинистых грунтах.
Также ленточный фундамент необходимо использовать при строительстве домов на склонах, где есть боковое давление грунта и возможно смещение рыхлых пород.
Наиболее эффективный способ нейтрализовать побочные эффекты от воздействия грунта – это использовать монолитные бетонные конструкции, жестко соединенные между собой арматурой и бетонным раствором.
Такой фундамент – это оптимальное и, пожалуй, единственно правильное решение при строительстве тяжелых каменных и бетонных домов на слабых грунтах. Также это единственный тип фундамента, который используется при обустройстве подвалов и цокольных этажей, расположенных ниже уровня поверхности грунта.
Виды ленточных фундаментов.
Разновидности ленточных фундаментов, включая песчаную подушку.
- Незаглубленный фундамент. Он используется при строительстве частных домов с высотой в несколько этажей.
- Заглубленный фундамент с глубиной залегания до 1,5 метра. Эта конструкция незаменима при возведении больших и массивных зданий, а также высотных конструкций.
Ленточный фундамент практически всегда используется на песчаных и глинистых пучинистых почвах, которые подвержены сезонным смещениям. Если его использовать на грунтах, насыщенных водой, тогда максимально допустимая высота здания не должна превышать несколько этажей, а конструкция должна быть рамного типа с жесткими соединениями всех несущих блоков.
Особенности утепления свайного фундамента, ленточного и плитного основания

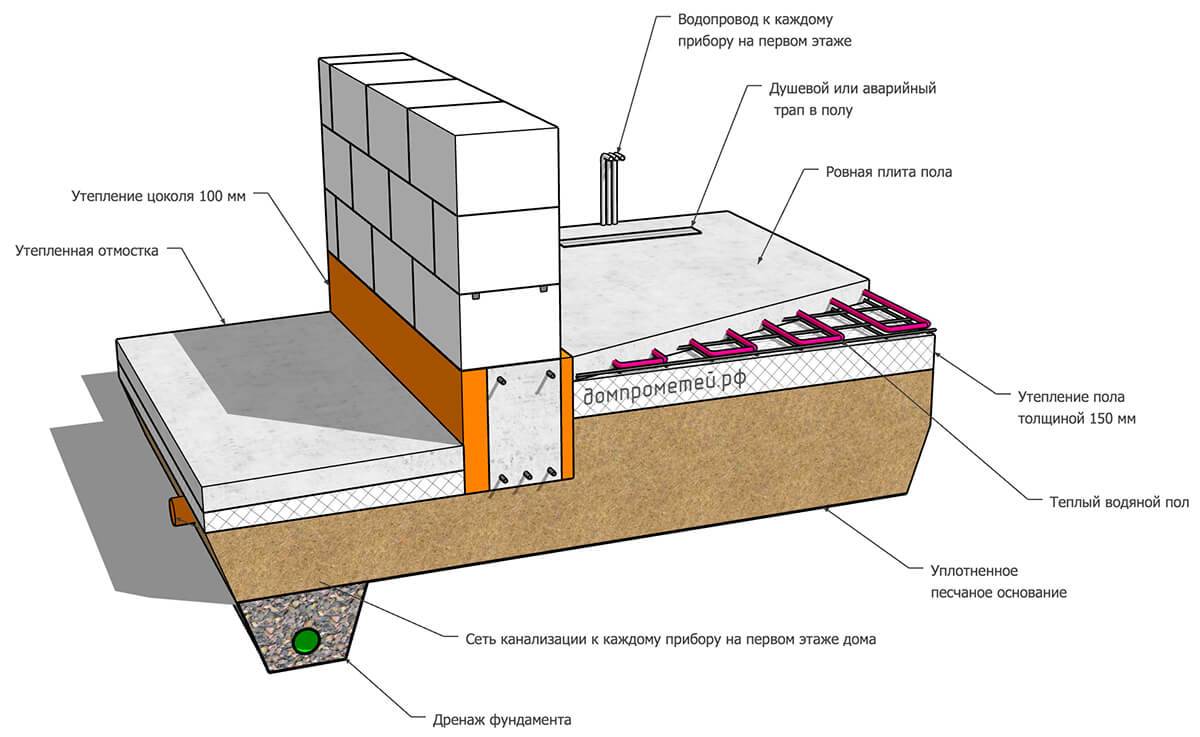

Утепление плиты фундамента по технологии напоминает выполнение теплоизоляции бетонного пола по грунту. Для этого в первую очередь трамбуется грунт, поверх которого укладывается геомембрана, защищающая фундамент от капиллярного подъема грунтовых вод. Далее идут такие слои:
- щебеночно-песчаная подушка, повышающая несущие способности грунта и правильно распределяющая нагрузку;
- рулонная гидроизоляция;
- утеплитель, чаще всего применяется пенополистирол или пеноплекс.
Для утепления ленточного фундамента существует большой выбор технологий. Наряду с утеплением снаружи фундамента пеноплексом используется методика несъемной опалубки, нанесение распыляемого утеплителя или же отделка керамзитом. Минеральная вата в этом случае применяется редко ввиду ее способности впитывать влагу.
Если выбирать метод несъемной опалубки, то его нужно планировать еще на этапе строительства, потому как теплоизоляционные материалы, используемые для утепления фундамента, являются неотъемлемой частью конструкции.
Для разных фундаментов целесообразно применять разные виды утепления
Опалубка изготавливается из различных материалов, но чаще всего происходит утепление цоколя фундамента снаружи пеноплексом или пенополистиролом. Перед началом работ требуется из утрамбованного грунта выполнить углубление для отмостки, которое дальше заполняется по очереди такими материалами:
- щебнем;
- песком;
- гидроизоляцией;
- утеплителем;
- опалубкой;
- армирующим слоем;
- бетоном.
Не менее важной является изоляция основания из свай или столбов. Конечно, при правильно спроектированном фундаменте этого типа ему больше не угрожают силы, вызывающие замерзание, или разрушительные воздействия влажности почвы
Однако существует ряд других, не менее важных вопросов, которые решаются только путем создания теплоизоляции
Однако существует ряд других, не менее важных вопросов, которые решаются только путем создания теплоизоляции.

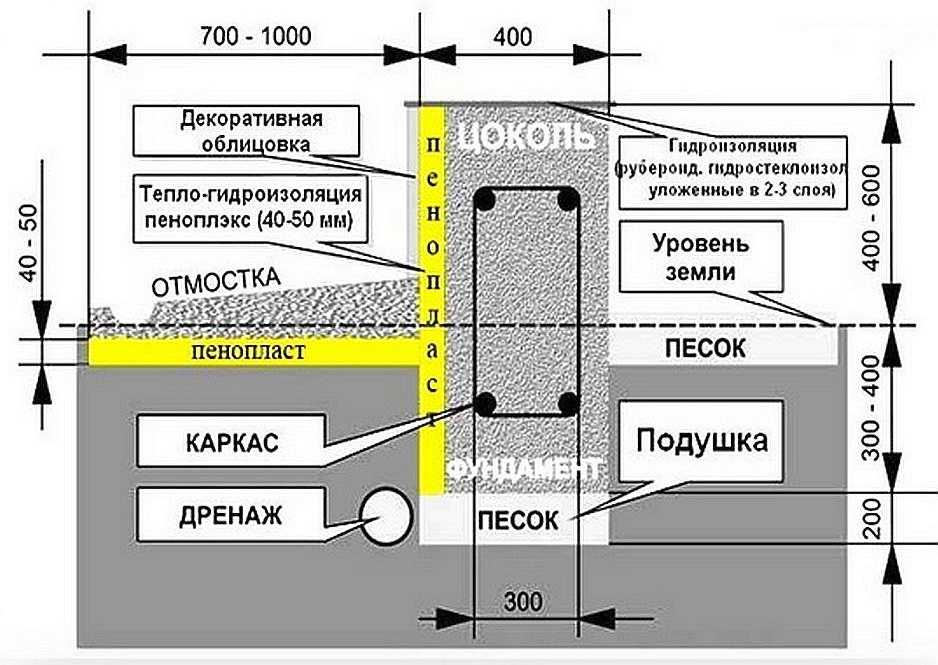

Схематический пример утепления фундамента ленточного типа
Железобетонные решетки или столбовые сваи требуют теплоизоляции, которая должна быть не меньше основания полосы
Важно понимать, что сваи часто связаны с монолитной железобетонной решеткой, которая без надлежащей изоляции становится мощным холодильным элементом. Характерной особенностью фундамента на сваях является наличие зазора между землей и перекрытием первого этажа, где обычно прокладываются инженерные коммуникации
Утепление свайно-винтового фундамента деревянного дома чаще всего сопровождается декоративной отделкой этой части фасада
В любом случае пространство между домом и поверхностью земли будет закрыто со всех сторон и не станет местом накопления грязи или мусора. Мероприятия по утеплению свайно-винтового фундамента необходимы также для обеспечения комфортного проживания, увеличения срока службы здания и улучшения внешнего вида сооружения
Утепление свайно-винтового фундамента деревянного дома чаще всего сопровождается декоративной отделкой этой части фасада. В любом случае пространство между домом и поверхностью земли будет закрыто со всех сторон и не станет местом накопления грязи или мусора. Мероприятия по утеплению свайно-винтового фундамента необходимы также для обеспечения комфортного проживания, увеличения срока службы здания и улучшения внешнего вида сооружения.
Ленточный незаглубленный фундамент своими руками
Отличительной особенностью ленточного незаглубленного фундамента в том, что он сооружается на грунте без заглубления, в отличие от других видов. Такой тип фундамента подходит исключительно для небольших легких деревянных строений. Хотя его и применяют для постройки домов для постоянного места жительства, но все же, в виду ряда ограничений для его использования, в основном на нем возводят нежилые постройки, такие как хозблоки например.
О том, как залить фундамент другого типа, вы можете прочитать в одной из моих статей, сегодня же поговорим конкретно о незаглубленном фундаменте.
Лента незаглубленного фундамента устраивается на «не плывучих» грунтах, на песчаную подушку толщиной 20-40 см. желательно под всеми стенами, крыльцом, верандой и другими пристройками к строению.
В прочности ленточный незаглубленный фундамент сильно уступает другим ленточным видам фундамента, поэтому использовать ее для стен длинной более 5-7 метров крайне нежелательно. Если стена дома, например, будет более 7 метров, то не исключено, что такая лента не выдержит неравномерной усадки и рано или поздно ее разорвет.
Во-первых, это происходит из-за нехватки жесткости ленты, вот например, возьмем мелкозаглубленный фундамент, у него в среднем ширина ленты 40см, глубина заложения – 40-60см, выступающая над землей часть (цоколь) – 30-40см. Итого мы получаем размеры такой ленты 40 на 80-100 см.
В нашем же случае высота ленты в среднем будет около 60см при ширине 30-40см., как видно, жесткость такой ленты будет меньше.
Единственным положительным качеством перед ленточным мелкозаглубленным фундаментом является то, что сила пучения на боковые стенки незаглубленной ленты не действует, а песчаная или песчано-гравийная подушка сводит к минимуму действие сил пучения на подошву.
Подготовка к заливке ленточного незаглубленного фундамента своими руками
На данном этапе строительства все очень просто, после разметки выкапываем траншею под всеми будущими стенами дома шириной, равной ширине нашего фундамента. Затем необходимо заместить выкопанный грунт песком, либо песчано-гравийной смесью. Другими словами, необходимо выкопанную траншею полностью засыпать песком или ПГС с обязательной утрамбовкой.
После того как подушка утрамбована, необходимо соорудить опалубку для последующей заливки.
Сооружать опалубку необходимо сразу на всю высоту заливки бетона, так как лента обязана быть монолитной. Ленточный незаглубленный фундамент не терпит холодных швов, и каждый такой шов снижает и так не высокую его прочность.
Сооружение опалубки для незаглубленного фундамента практически ни чем не отличается от ее сооружения для других видов ленточного фундамента. Стены опалубки необходимо жестко скрепить между собой, для того чтобы опалубку не раздуло при заливке или вибрировании
С особой осторожностью надо подойти к укреплению углов, так как здесь скапливается максимальное давление на опалубку
Армирование незаглубленного фундамента своими руками
После сооружения опалубки необходимо создать каркас из арматуры, но перед этим рекомендую правильно рассчитать арматуру для фундамента.
Арматуру желательно использовать диаметром не менее 14мм, что бы усилить прочность на разрыв и излом. Минимальное безопасное расстояние от прута арматуры до стенки опалубки должно быть 5-7см., примерно такое же минимальное расстояние должно быть до арматуры от «пола» опалубки и от верхнего уровня заливки бетона.
Арматурный каркас с шагом 70-80см в местах стыковки арматуры должен быть связан вязальной проволокой. Сварной шов не желателен, так как он снижает прочность арматурного прута в местах сварки.
Думаю, что стоит сказать о том, что арматурные пруты не должны провисать, а сам каркас должен быть устойчив к напору бетона из миксера или из бетономешалки, смотря каким способом будете заливать.
Заливка ленточного незаглубленного фундамента своими руками
Итак, опалубка сооружена, арматурный каркас внутри нее связан. Теперь необходимо определиться с высотой ленты. Если у вас высота ленты равна высоте опалубки, то здесь мудрить ничего не надо, но если это не так, то для того, чтобы верх ленты был более или менее по уровню необходимо на углах поставить с помощью нивелира, либо гидроуровня отметки. После чего хотя бы натянуть веревку между отметками.
Теперь заказываем бетон и начинаем заливать. Заливать необходимо в разные места опалубки при возможности, а не пытаться из одного угла «протянуть» по всему периметру.
Расчёт стоимости материалов
Сколько понадобится стройматериалов можно посчитать в любом калькуляторе расчёта фундамента, например, здесь http://мегалит33.рф/calculators/lenta2/index.php . Однако уже перед этим расчётом надо знать все основные параметры дома вплоть до градуса уклона крыши. Базовые коэффициенты в калькулятор уже введены. Узнайте из объявлений из газет актуальные цены на песок, щебень, бетон, пиломатериал, арматуру и проволоку. Подумайте, располагаете ли вы достаточным количеством времени и сил и сможете ли вы сами сделать земляные работы (или сколько примерно они обойдутся), и калькулятор выдаст вам примерную стоимость МЗЛФ.
Далее прикиньте, какого инструмента у вас нет, надо ли покупать его специально, или есть возможность взять напрокат, и можете начинать стройку МЗФЛ.
Что и в каком объеме необходимо для утепления МЗФ
Утепление мелкозаглубленного ленточного фундамента является относительно несложным процессом, но при этом очень ответственным и скрупулезным
Всё важное – в мелочах. Можно рассматривать варианты теплоизоляции пенопластом, полиуретановой пеной или минеральной ватой. Самым оптимальным материалом будет пеноплекс
Он же – вспененный или экструдированный полистирол
Самым оптимальным материалом будет пеноплекс. Он же – вспененный или экструдированный полистирол.
Материал плохо поддерживает горение, влагостоек, экологически чист. Достаточно прочен к усилию сжатия и сдавливания. Хорошо взаимодействует с большинством клеевых смесей и составов. Слой пеноплекса, толщиной 5 см на 20% уменьшает потери тепла. Его количество, которое будет необходимо для теплоизоляции фундамента, будет практически равно площади поверхности утепляемых стен либо конструкций.
Гидроизоляцию МЗФ лучше выполнять битумной мастикой. Как вариант – проклеить слой рубероида или поливинилхлоридной пленки. Для утепления основания опорной конструкции понадобится гравийно-песчаная смесь.
