Как правильно вязать арматуру для фундамента

Как вязать армопояс для фундамента. Устройство армопояса: этапы работы и их особенности

1. Каркас из арматуры – его сборка начинается с установки арматуры на верхнюю часть стены. Другими словами, нужно просверлить отверстия, а затем вбить в них отрезки арматуры. Такая процедура происходит в углах (пересечениях) стен и вдоль них. Чтобы задать габариты каркаса – рекомендуется создать квадрат из четырех штырей. Завершив эту работу, переходим к крепежу арматуры. Для этого нам понадобится мягкая вязальная проволока. С ее помощью, нижний ряд продольной арматуры крепится на высоте 4 сантиметров от края стены. После установки продольной арматуры, необходимо соединить два прута при помощи коротких перемычек. Шаг их установки – 250–300 миллиметров. Аналогичным способом проводится монтаж вертикально стоящих отрезков. На них будут устанавливаться верхние ряды арматуры. Крепление при этом не отличается от того, которое было при горизонтальном. Напомним, что длина отрезков связана с толщиной армопояса. Чаще всего толщина монолитного пояса составляет промежуток от 200 до 250 миллиметров. На основе толщины – определяется и длина вертикальной арматуры. Помните, что она должна быть немного короче. К вертикально стоящей арматуре происходит прикручивание длинных продольных прутов. После этого их нужно будет соединить. Для этого используются короткие отрезки арматуры. Этот процесс не отличается от хода работы для нижней части каркаса.
2. Переходим к опалубке. Сегодня можно встретить два распространенных способа ее обустройства: изготовление разборной конструкции из досок или возведение цельной опалубки. Рекомендуем отдать предпочтение разборной конструкции, ведь ее очень легко собрать. Например, вы можете использовать листовой материал или обыкновенные доски. Но при этом не нужно забывать контролировать уровень верхнего края опалубки – перепады не должны быть больше 1 сантиметра. Исходя из этого, идеальным вариантом станет несъемная или комбинированная опалубка. Она имеет две стороны: одну – несъемную, а вторую – исчезающую (после того, как застынет бетон). При утеплении фасада пенопластом, с лицевой стороны дома можно соорудить несъемную опалубку из полистирола. Через некоторое время она превратится в элемент утепляющего слоя. С внутренней стороны бетон обычно ограничивается доской или ОСП. Многие сталкиваются с трудностями при соединении двух частей опалубки для армопояса перекрытия. Тут необходимо проявить изобретательность, ведь в процессе заливки бетона, раствор может раздвинуть части в стороны. После установки деревянных распорок внутрь опалубки, можно начинать стягивание ее частей. При этом не забывайте продеть насквозь проволоку.
3. Заливка бетоном. В целом этот этап не вызывает сложностей. Затруднения могут возникнуть лишь с доставкой бетона на самый верх стены. – с этим вопросом вы и сами разберетесь. Устройство армопояса и заливка его бетоном связана с качеством раствора и со способами его приготовления. Стандартный бетон должен быть не ниже марки B15. При самостоятельном изготовлении раствора – ведро цемента + два ведра песка + два ведра щебня. Рекомендуется использовать густой бетон – так он не сильно давит на опалубку. Не следует забывать об одной особенности раствора. Она связана с тем, что бетон нужно как следует уплотнить. При отсутствии глубинного вибратора, рекомендуется использовать виброшлифовальную машинку. Мощности и частоты ее вибрации вполне справятся с уплотнением относительно небольшого количества бетона.

Пример расчета армирования фундамента

Попробуем рассчитать, сколько потребуется материалов для обустройства армирования конкретного ленточного фундамента с чертежами. Допустим, мы строим из строительных блоков (шириной 0,4 м)   небольшой загородный дом с габаритными (внешними) размерами 5×8 м. Характер почвы на нашем участке позволяет сделать высоту полосы 0,9 м, ее ширину 0,4 м, что соответствует ширине строительного материала стен. В арматурном каркасе для ленточного фундамента будем использовать продольные рабочие прутья диаметром 12 мм и □-образные поперечные хомуты, изготовленные из прутков диаметром 8 мм.

Армирование мелкозаглубленного ленточного фундамента:

На фото видно, что расстояние между рабочими продольными прутьями (0,4 м) и шаг □-образных поперечных хомутов (0,5 м) выбраны в соответствии с требованиями нормативных документов.

Проверяем относительное содержание продольных рабочих прутков в нашей железобетонной конструкции. Для этого воспользуемся следующими терминами и обозначениями:

• h – высота фундамента (900 мм);
• w – ширина фундамента (400 мм);
• Sₒ – площадь поперечного сечения фундамента;
• Sₐ – суммарная площадь поперечных сечений продольных прутьев (6 штук);
• r – радиус продольного прутка (6 мм), который равен d/2, где d – диаметр прутка (в нашем случае d=12 мм);
• D – относительное содержание рабочих прутков в «теле» фундамента.

Sₒ = h∙w = 900∙400 = 360000 мм²

Sₐ = 6∙π∙r² = 6∙3,14∙6² = 678,24 мм²

D = (Sₐ∙100)/ Sₒ = (678,24∙100)/360000 = 0,1884 ≈ 0,19 % (что в 1,9 раза превышает минимально допустимое значение, то есть схема армирования ленточного фундамента выбрана нами правильно).

Расчет количества продольных прутьев

Для того чтобы определить сколько стандартных продольных прутьев (6 м) нам необходимо, воспользуемся следующими величинами:

• L – длина фундамента (8000 мм);
• W – ширина фундамента (5000 мм);
• P – периметр;
• N – количество продольных элементов (в нашем случае 6 штук);
• X – общая протяженность продольных прутьев.

P = (L+ W)∙2 = (8000 + 5000)∙2 = 26000 мм = 26 м

X = P∙N = 26∙6 = 156 м

К полученной величине необходимо добавить 20 % (материал для изготовления Г-образных или П-образных элементов для правильного армирования углов и обеспечения достаточного нахлеста при стыковке элементов).

Xдоп = X∙0,2 = 156∙0,2 = 31,2 м

Окончательная общая длина продольного арматурного прутка:

Xок = X + Xдоп = 156 + 31,2 = 187,2 м

Стандартная длина арматурного прутка составляет 6 м. Осталось посчитать, сколько таких прутков необходимо: Xок/6 = 187,2/6 = 31,2 ≈ 32 штуки.

Изготовление поперечных элементов и расчет количества материала

Укладка арматуры в ленточный фундамент невозможна без установки поперечных (вертикальных) элементов. Обычно, для этих целей используют □-образные хомуты. Варианты хомутов:

Как видно из представленного фото все три варианта отличаются технологией изготовления, но расход прутка во всех случаях приблизительно одинаковый. Длина прутка (Ø=8 мм), необходимого для изготовления одного хомута: (800+300)∙2+250 = 2450 мм.

Вариант № 1

1. Отмеряем приблизительно 120 мм и с помощью приспособления для гибки выгибаем эту часть будущего хомута в виде крючка.
2. На расстоянии 800 мм от крюка загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.
5. От полученного угла отмеряем 300 мм и загибаем второй крючок.

Вариант № 2

1. Отмеряем от конца заготовки 250 мм и с помощью приспособления выгибаем эту часть на 90˚.
2. Откладываем от полученного 800 мм и загибаем пруток под углом 90˚.
3. Отмеряем 300 мм и делаем еще один загиб на 90˚.
4. От этого угла откладываем 800 мм и гнем прут на 90˚.

Внимание! Место нахлеста прутков скрепляем точечной сваркой или 2÷3 скрутками из проволоки. Вариант № 3

Вариант № 3

Вариант № 3

1. Отрезаем от прутка две заготовки длиной по 860 мм каждая и две по 360 мм.
2. Складываем из них прямоугольник (выступ с каждой стороны составляет 30 мм).
3. Скрепляем углы хомута сваркой или проволочной скруткой.

Теперь рассчитаем, сколько хомутов необходимо для армирования нашего фундамента:

Q = P/T (P – периметр ленты фундамента, T – шаг расположения поперечных хомутов)

Q = 26/0,5 = 52 штуки

Плюс нам потребуются дополнительные хомуты для усиления каркаса в углах (по 2 штуки с каждой стороны всех четырех углов, то есть дополнительно 16 хомутов). На ленточный фундамент необходимо изготовить 68 □-образных поперечных хомутов.

Длина заготовки для одного элемента составляет 2450 мм, то есть из одного стандартного прутка мы сможем изготовить только 2 хомута. Требуемое число прутков (Ø=8 мм) – 34 штуки.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

1. Это обычная стальная.
2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

Стальная

 Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

1. «С» — это обозначение, что арматуру можно сваривать.
2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная

 Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
2. Она легче металлической в 3,5 раза.
3. Сталь коррозирует, пластик нет.
4. Он не проводит электрический ток.
5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

1. Металлическая арматура по упругости лучше.
2. Пластик относится к категории слабо горючих материалов.
3. При нагреве он размягчается.
4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.

Классификация и разновидности

Проволока для армирования классифицируется на разновидности по таким параметрам как:

• наличие либо отсутствие защитного покрытия;
• термическая обработка;
• класс прочности.

В зависимости от наличия защитного покрытия материал делится на две разновидности: изготовленный из обычной низкоуглеродистой стали и оцинкованный.  Покрытие наносится посредством горячего цинкования, которое подразумевает выдерживание бухт проволоки в ваннах расплавленного цинка.Материал с защитным покрытием делится на два класса — 1Ц и 2Ц. Отличия между ними заключаются в толщине слоя оцинковки, в материале класса 2Ц защитный слой значительно толще: для сравнения — 155 против 85 г/м2 в проволоке диаметром 6 мм. Альтернативой оцинкованным материалам является проволока МНЖКТ из медно-никелевого сплава, однако в строительстве ее применение неоправданно ввиду высокой стоимости.

Оцинкованная проволока ВР-1

По типу закалки арматурная проволока классифицируется на необработанную и прошедшую отжиг (имеет в маркировке литеру О).  Суть термической обработки заключается в нагреве материала до заданной температуры в доменной печи и его последующего охлаждения. В результате отжига изменяется кристаллическая структура металла и разрушается внутреннее напряжение стали, что обеспечивает повышенную эластичность и механическую прочность проволоки.В зависимости от класса прочности изделия классифицируются на две группы В-1 (обычная) и В-2 (высокопрочной). Отличия между ними заключается в марке используемых сплавов, для изготовления проволоки В-1 применяется низкоуглеродистая сталь, для В-2 — сталь с увеличенным количеством легирующих компонентов. Материалом В-2 выполняется соединения каркасов из напрягаемой арматуры, тогда как класс В-1  предназначен для монтажа ненапрягаемых конструкций.

Типоразмеры и вес

Диаметр материала зависит от наличия защитного покрытия — оцинкованная проволока выпускается в диаметрах 0.2-6 мм, без покрытия — 0.16-10 мм.  С завода изделия поставляются в мотках (вес от 15 до 250 кг) либо катушках  (500-1500 кг). Моток должен состоять из одного отрезка проволоки, катушка — не более, чем из 3-ех.

Приводим таблицу проволока вязальная вес 1 метра, марка ВР, наиболее востребованной на рынке :

• ВР-1 (диаметр 1 мм) — вес 0.012 кг;
• ВР-2 (диаметр 2 мм) — вес 0.025 кг;
• ВР-3 (диаметр 3 мм) — вес 0.06 кг;
• ВР-4 (диаметр 4 мм) — вес 0.1 кг;
• ВР-6 (диаметр 6 мм) — вес 0.23 кг.

Характерной особенностью марки ВР является наличие рифленых стенок, за счет которых увеличивается адгезия (сцепление) материала с прутками арматуры, что позитивно влияет на общую прочность железобетонных конструкций.

Проволока “Казачка

В последнее время распространение на рынке получила проволока для вязки арматуры с кольцами, также именуемая «Казачка». Она выпускается в виде отрезков длиной 8, 10, 12 и 14 см, на концах которых расположены кольца под крючок для вязки.  Соединение арматуры «Казачкой» выполняется значительно быстрее, чем стандартным аналогом, поскольку отпадает необходимость в нарезке и самостоятельном формировании колец. Поставляется материал в виде бабин, состоящих из 1-5 тысяч отрезков.

Как вязать?

Для сборки каркаса из прутков арматуры 10-14 мм нужно использоватьпроволоку диаметром 1.2-1.4 мм. Если материал имеет плохую эластичность бухту необходимо выдержать в течении 20-30 минут в костре, после чего дать охладиться при естественной температуре. Использовать изделия меньшего диаметра можно, однако в таком случае выполняя соединение потребуется перегибать ее в два раза.

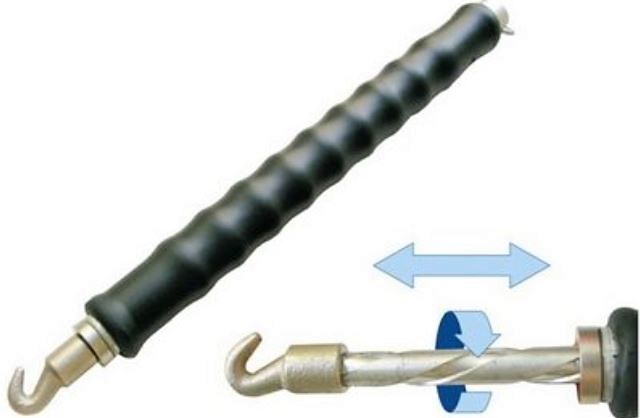

Вам потребуется специальный инструмент — крючок для вязки, который может быть ручным либо механическим. Ручной крючок можно купить за 100-300 рублей или же сделать его  из мастерка либо малярного валика, подогнув и заточив их конец.

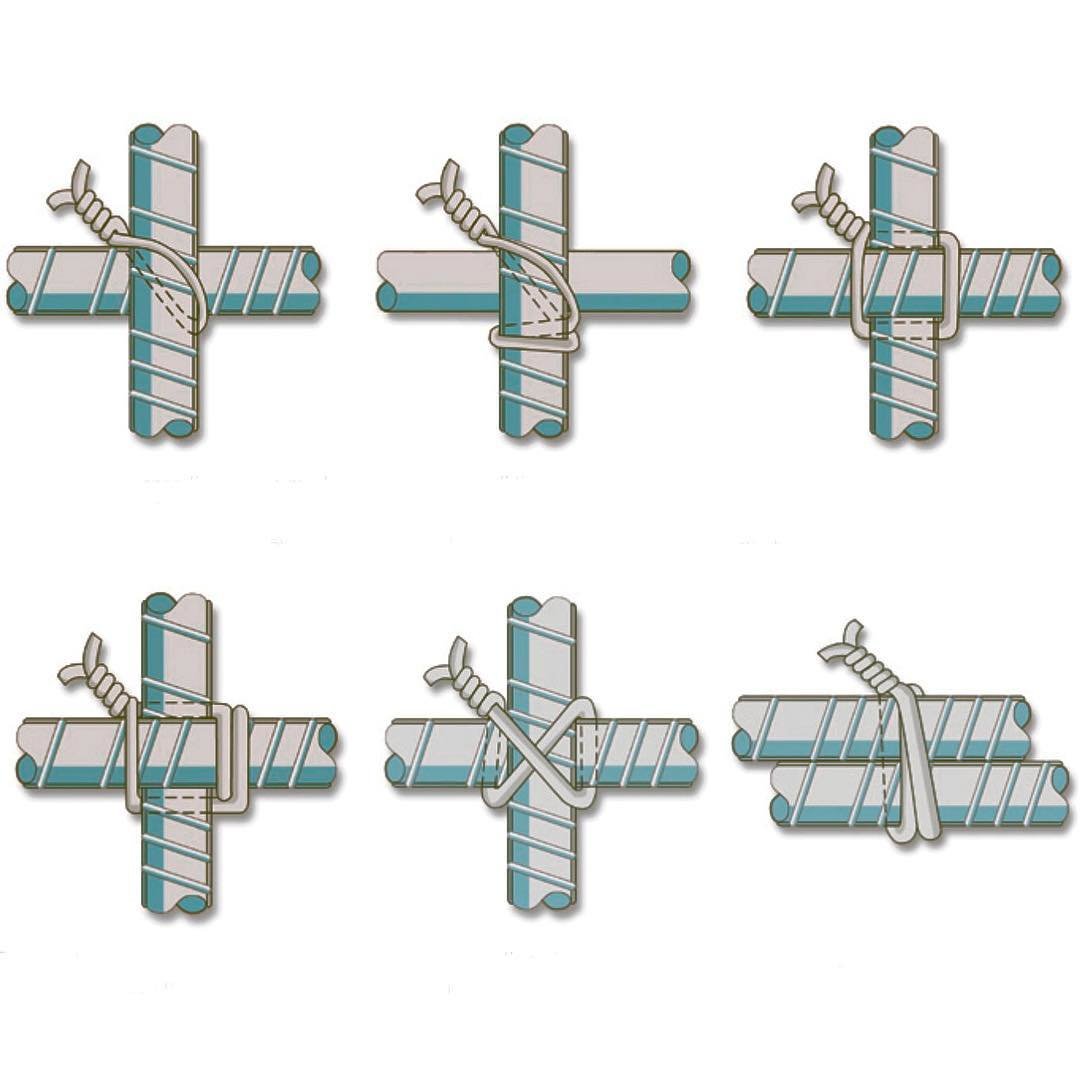

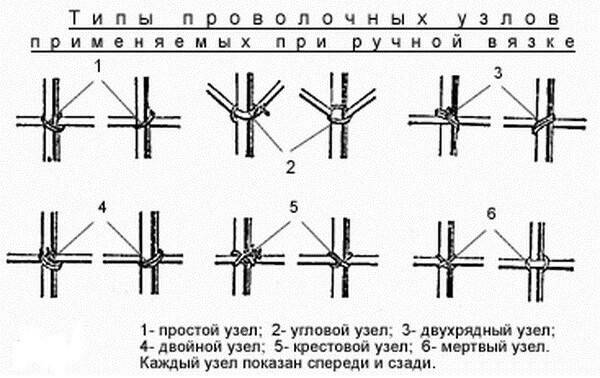

Инструкция по вязке арматуры крючком

Вязать арматуру голыми руками бесполезно – добиться необходимого усилия по затяжке проволоки можно только с помощью дополнительных инструментов. Пошагово разберем основные приемы, как вязать арматуру крючком.

Ручным

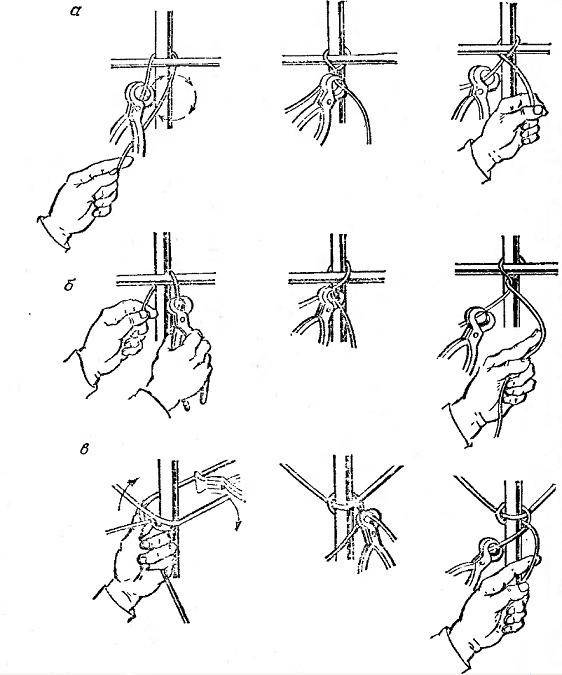

Для вязки проволоки вручную понадобится крючок. Проволока складывается вдвое и поддевается под место фиксации. Свободный конец продевается в петлю и закручивается крючком до плотного натяжения проволоки.

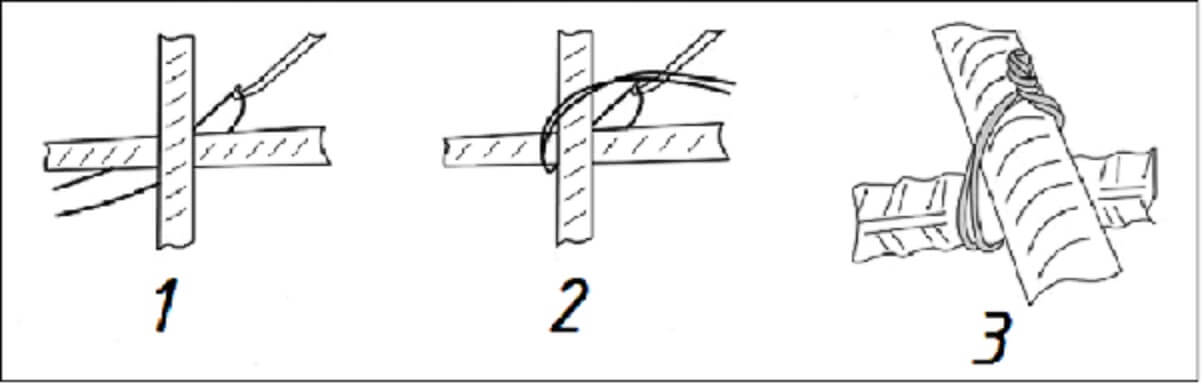

Простой узел

Чтобы связать проволоку простым узлом, потребуется выполнить следующие действия:

1. Отрезается проволока длиной 200 мм и сгибается пополам.
2. Согнутый отрезок проталкивается под точкой совмещения двух прутов.
3. Крючок вставляется в петлю и цепляет свободный конец.
4. Выполняется полный оборот вокруг своей оси. Свободный конец нужно придерживать.
5. Далее, натягивая проволоку, крючок проворачивают еще несколько раз до получения надежного соединения.

Не обязательно покупать крючок в магазине. Удобный инструмент можно легко изготовить самостоятельно, придав необходимую форму стальному пруту и надев на конец ручку.

Мертвый узел

Перед тем, как вязать арматуру для фундамента крючком, надо научиться формировать мертвый узел. Особенно хорош этот способ для связывания вертикальных прутов для колонн и балок.

1. Отрезается кусок длиной до 400 мм и сгибается пополам.
2. Отрезок проталкивается вперед петлей снизу закрепляемого узла.
3. Свободный конец пропускается через верх и вновь загибается под пруты.
4. Петля и свободный конец совмещаются, после чего зацепляются жалом крючка.
5. Крючок с натяжением проворачивается до отрыва петли.

Для получения качественного соединения, нужно добиться плотной укладки проволоки на поверхность арматуры. Процесс вязки продолжается в шахматном порядке.

Шуруповертом

Схема работы с шуруповертом напоминает процесс вязки крючком, но вместо ручной силы используется автоматика. Вместо обычного жала в шуруповерт вставляют самодельный крючок, обычно для этой цели берут кровельный гвоздь.

Важно смотреть, чтобы скорость работы шуруповерта соответствовала необходимому усилию по затяжке проволоки. При чрезмерном усилии, проволока будет рваться, а на малой скорости может получиться слабый узел

Параметры для армированного каркаса

Стержни, которые используются в конструкции, имеют разное применение:1. Рабочие арматурные прутья. Так называются горизонтальные продольные стержни, они устанавливаются по длине ленты основания.2. Хомуты бывают горизонтальные (поперечные) и вертикальные. Их используют для соединения каркаса. В частном строительстве арматурный каркас имеет специфические параметры:1. Металлическая или же композитная арматура с сечением 11-14 мм. Эти прутья используют для закладки фундамента под небольшие хозяйственные строения.2. При возведении крупных сооружений используют ленточный тип фундамента с обязательным армированием. Для арматурного каркаса в таких зданиях применяют арматуру с периодическим профилем и сечением от 12 до 18 мм.

В армировании применяются также горизонтальные элементы. Их укладывают с нахлёстом и соединяют с вертикальными элементами. В фундаменте, который заглублен до 50 см, используют два слоя и в каждом от 2 до 4 стержней. Если фундамент глубокого заложения – применяют три слоя. Стержни должны находится на расстоянии в 30-40 см.

Вертикальные элементы поддерживают и соединяют нижний и верхний слой. Размещают их с шагом 50-90 см. На них идёт маленькая нагрузка, поэтому используют сечение стержней всего 6-11 мм.

Каркас из арматурных стержней полностью должен быть залит бетонным раствором. От опалубки каркас отделяется расстоянием в 6-8 см. При возведении основания для частной постройки чаще всего арматурные стержни скрепляются вязальным крючком.

Расход материала для арматурной вязки

Для определения количества необходимого материала берут за основу данные фундамента, а именно: длину, ширину и высоту. Детально изучают схему армирования

Обращают внимание на количество слоев, указанных в схеме и на число продольных стержней по ширине. Реализация материала для армирования осуществляется в килограммах, которые в специальных таблицах переводятся в погонные метры

А вот пластиковую арматуру чаще всего реализуют именно в погонных метрах.

Схема выполнения армирования для ленточного фундамента:

Определение длины шага

Вертикальные и горизонтальные элементы арматуры устанавливаются с определенной длиной шага. В армировании ленточного основания шагом называют расстояние между парой продольных прутьев. Существуют различные формулы и методы расчёта этой длины. Для маленьких зданий обычно расчёты не выполняют, а следуют рекомендациям, по которым стандартное расстояние не превышает 40 см. Этот параметр является ориентиром для ленточного основания.

Как определить расстояние между горизонтальной и вертикальной арматурой для крупных проектов?Чтобы обеспечить антикоррозийные свойства для стальных прутьев, они должны находиться в толще бетона и иметь минимальное расстояние от краёв опалубки в 5 сантиметров. Расстояние между стержнями по горизонтальной и вертикальной прокладке на 10 см меньше параметров ленты. К примеру, берём ширину основания 50 см и получаем расстояние между двумя стержнями в 40 см (50 см – 10 см = 40 см).

Снова возьмём за пример ленточное основание 80х30 см. При таких параметрах арматура располагается на расстоянии в 20 сантиметров. Расчёт прост: 30 см – 10 см = 20 сантиметров. Фундамент, который имеет высоту, равную 80 см, обустраивается с двумя поясами армирования с расстоянием между ними в 70 см (80 см – 10 см = 70 см). Данные о расстоянии между перемычками размещены в СНиПе. Следуя профессиональным рекомендациям, отталкиваются от шага, который не превышает 30 см. Это относится как к горизонтальным, так и к вертикальным перемычкам.

Правила армирования плитного фундамента

Основные требования для монолитной плиты приведены в 52-101-2003. В них есть рекомендации по расположению и вязке арматурных сеток, какие использовать подставки для обеспечения нижнего защитного слоя. Не допускается применение прутков с отслаивающейся ржавчиной.

Стержни периодического сечения обеспечивают высокую адгезию, вязальная проволока надежнее пластиковых хомутов. Однако начинать армирование следует поэтапно: выбор рациональной схемы, расчет сечения прутков, фиксация каркасов в пространстве с помощью специальных элементов.

Схемы армирования

В рекомендациях СП 63.13330 для ж/б конструкций имеется специальный раздел по изготовлению основных несущих конструкций (10.4). В частности, для плитного фундамента указаны требования:

• арматуру укладывают в двух направлениях (сетка с ячейкой 30 х 30 см максимум), соединяют методом вязки проволокой либо сваркой;
• сетки располагают, как можно ближе к верхней и нижней граням с учетом защитного слоя 3 см;
• П-образными хомутами стержни сеток перевязывают между собой по торцам;
• в местах установки монолитных стен и колонн производится выпуск вертикальных стержней либо анкеровка крючками для усиления плиты;
• под несущими стенами шаг ячейки уменьшается по сравнению с остальной частью плиты;
• допускается разряжение ячейки сетки в центральной части до минимально допустимого процента армирования (0,3%).

Правильно расположить сетки можно с учетом боковых защитных слоев (минимум 4 см между прутком и опалубкой), расположения узлов ввода коммуникаций (актуально для незаглубленных плит).

На практике, для малоэтажных коттеджей используется схема:

• сетка из 8 мм арматуры в верхнем слое;
• аналогичная сетка в нижнем слое;
• усиление ребер УШП или гладкой плиты (толщина 30 см и более) каркасами по периметру из 10 – 14 мм стержней периодического сечения.

Это обусловлено отсутствием сил пучения при использовании теплой отмостки, кольцевого дренажа вокруг фундамента, заменой грунта нерудными материалами на глубину от 40 см. Рекомендуемый размер ячейки в разряженной части не больше 1,5 от толщины плиты, под стенами 10 х 10 – 20 х 20 см. В отсутствие подбетонки нижний защитный слой увеличивается до 5 – 7 см.

Проемы

В незаглубленных плитах невозможно обойтись без проемов в монолитной конструкции для ввода инженерных систем. Данный вопрос весьма слабо описан в специальной литературе. Индивидуальному застройщику следует ориентироваться на руководство по проектированию ж/б зданий:

• вырезание отверстий в сварных сетках с загибом стержней вверх;
• окаймление проемов больше 30 см диагонально расположенными к ячейкам сетки прутками 10 – 14 мм;
• не требуется усиление периметра отверстий меньше 15 см.

В плитах глубокого заложения узлы ввода коммуникаций отсутствуют по умолчанию. Для повышения ремонтопригодности инженерных систем канализацию и водопровод запускают через стены подвала.

Сопряжение плита/лента

Правильно смонтировать прутки арматуры в опалубке заглубленного плитного фундамента с подвалом можно с учетом условий:

• стены на заглубленной плите запрещено размещать вплотную к ее краям, минимальный отступ по периметру равен толщине ленты фундамента (от 10 до 40 см);
• схема анкеровки узла сопряжения ленты и монолитной стены подвала имеет несколько вариантов.

Выпуски арматуры в плите под стены.

Например, из плиты можно выпустить вверх П-образный хомут, расстояние между стержнями которого соответствует размеру каркаса ленты, чтобы связать впоследствии две этих конструкции. Кроме того, можно привязать к нижней и верхней сетке плиты изогнутые под прямым углом прутки, выпустить их на 40 – 60 см наружу аналогично предыдущему варианту.

Если в проекте отсутствует жесткая связь ленты и стены с плитой глубокого залегания, в этих местах сетки усиливаются П-образными хомутами во избежание продавливания.

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее. . 4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Технология выполнения прочих методов вязки

Для строителей важно знать все способы устройства каркаса, а не только как пользоваться крючком для вязки арматуры

Пистолетом

Для вязки проволоки этим устройством не нужны особые навыки. Автоматическое устройство достаточно поднести к месту фиксации и нажать на спуск. Механизм в доли секунды выполнит операцию, после чего можно сразу двигаться дальше.

Клещами

При работе с клещами не обязательно подготавливать петли, чтобы затянуть связку. Этот способ позволяет экономить на расходе проволоки.

Проволоку сматывают в небольшие рулоны и удерживают в левой руке. Один конец протаскивается снизу, а за второй конец делают захват клещами, после чего работник выполняет пару оборотов и откусывает излишек проволоки.

Многие профессионалы отдают предпочтение методу вязки клещами, так как, при определенной сноровке и если все делать правильно, он позволяет подготавливать каркас быстрей, чем при работе крючком.

Связывание арматуры вязальным пистолетом: за и против

Первое, о чём задумывается любой начинающий застройщик, решивший собрать арматурный каркас – чем его вязать. Кто-то использует для этого самодельные или покупные крючки.

Другие предпочитают использовать плоскогубцы. Третьи полагают, что только покупка специального аккумуляторного пистолета для вязки арматуры решит проблему.

Как показывает практика наших пользователей, в большинстве случаев аккумуляторный вязальный пистолет — слишком дорогое удовольствие для обычной стройки. Помимо высокой цены (брендовые модели стоят 1000 – 2000 $), вязальный пистолет иногда может плохо затягивать проволоку. Причём, к оборудованию придётся покупать специальную проволоку на катушках (недешевую). Попытка «перехитрить» механизм и, после того как фирменная проволока закончится, намотать на катушку обыкновенную, приведёт к поломке оборудования.

Несмотря на высокую цену на автоматический вязальный пистолет, на портале есть энтузиасты, которые либо покупают его, либо берут в аренду.

Ещё один недостаток вязального пистолета, особенно применительно к нашим условиям строительства — возможность его поломки из-за «кривых» рук рабочих или банальное воровство дорогого инструмента.

Чаще всего аккумуляторным пистолетом вяжут арматуру плитных фундаментов, при монтаже горизонтально уложенной арматуры в сетку.

Интересен опыт участника портала с ником Синявинский. Пользователь взял в аренду пистолет и полностью в нём разочаровался. По словам участника, у пистолета плохо регулируется сила затягивания проволоки. Проволока путается или наматывается не туда, куда надо. В итоге Синявинский отказался от использования вязального пистолета и нанял «арматурщиков», которые довязали каркас крючками.

Вывод: при всех плюсах вязального пистолета его приобретение или аренда требуют тщательного расчёта — оправданно ли это экономически. Поэтому большинство предпочитают проверенный годами способ — вязать арматуру крючком.

О плюсах и минусах использования для связывания арматуры т.н. полуавтоматов – крючков с реверсом и аккумуляторных «шуриков» с зажатым в патроне крючком, мы расскажем во второй части статьи. А сейчас подробнее опишем процесс изготовления самодельного крючка и расскажем, как правильно вязать арматуру.

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

• Пассатижи;
• Крючок (простой и реверсивный);
• Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Обустройство опалубки и подушки

Для того чтобы сделать опалубку, выбирают один из видов материала: ОСБ-плиты, деревянные щиты, фанеру или ДВП. Основной задачей опалубки является удерживание бетона так, чтобы не согнуться под его весом и давлением

Важно понимать, что чем выше фундамент, тем прочнее должен быть материал для конструкции

Этапы сборки можно разделить на 3 шага:

1. Первый шаг. Устанавливают распорки по всему периметру траншеи так, чтобы длина распорок была больше, чем высота фундамента, в два раза. Располагают их, отступая от низа основания на 70% его высоты. Их основной задачей будет удерживание деревянной основы.
2. Второй шаг. На этом этапе устанавливается опалубка из материала, который выбран заранее. Чтобы её можно было разобрать, деревянные элементы крепят внутри. Запрещены зазоры в готовом сооружении более чем 3 мм. Такой подход не даст вытекать бетону, и не приведёт к деформации готового фундамента.
3. Третий этап. На завершающем этапе смазывают опалубку техническим маслом (внутри). Это необходимо для легкого демонтажа опалубки после застывания бетонного раствора. После этого укладывают на дно траншеи подушку из песка. Её толщина до 20 см. Рекомендуют эту толщину укладывать в два слоя по 10 см. Уложив слой песка в 10 см – выполняют трамбовку. Так же утрамбовывают и второй 10-сантиметровый слой. Для упрощения трамбовки песок надо увлажнить.
