Как определить несущую способность грунта под фундамент

Расчет потребности в бетоне

Работы по заливке бетона нельзя останавливать, не закончив их полностью

Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:

  1. Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
  2. Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
  3. Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.

Рекомендуем: Виды и этапы строительства столбчатых фундаментов своими руками. Как рассчитать опорные столбы?

Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.

Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.

Советуем почитать: Марка бетона и пропорции для фундамента частного дома

Где можно класть пол на грунт

Класть пол допускается не на каждый грунт:

  • Основание должно быть хорошо уплотнено и выровнено. В противном случае со временем грунт осядет, стяжка пола повиснет в воздухе и со временем начнет разрушаться;
  • Основанием служат грунты, не подверженные пучению;
  • Не стоит укладывать пол на подвижные грунты.

Существует 2 вида пола по грунту:

  • Связанная плита стяжки. Жестко крепится к ленточному фундаменту, опирается на него. Пол не даст усадки, отделка не пострадает при незначительных изменениях грунтов;
  • Несвязанная. Стяжка не будет покрываться трещинами во время усадки, но при последующей эксплуатации отделка может повредиться из-за взаимного движения стен и пола.

При расчете учитывается временное и постоянное давление на всю поверхность пола. В первом случае нагрузка составит 150 кг/м2 (вес людей и мебели), во втором нагрузка зависит от используемых материалов.

Типы грунтов

Структура почв существенно зависит от геологической истории данной местности. По общепринятой теории, затвердевание Земли привело к образованию монолитного слоя литосферы, который впоследствии разрушался под действием атмосферы (ветра, дождя, солнца, колебаний температуры) – вплоть до образования из горного монолита мельчайших частиц.

Этапы такого разрушения целостных пород и отразились в разных свойствах конкретного участка земной поверхности.

Грунты подразделяют на:

  1. Скальные – массив горных пород с высокой плотностью. Монолитен и несжимаем.
  2. Крупнообломочные – смесь крупных камней и частиц, с включением мелких. Обладает высокой пористостью и малой сжимаемостью.
  3. Песчаные – состоят из мелких твердых частиц, практически не связанных между собой. Отличаются высокой сыпучестью и плотностью в объеме.
  4. Глинистые – состоят из самых мелких (мелкодисперсных) частиц (менее 0,1 мм в сечении), сильно связанных между собой за счет сил поверхностного натяжения присутствующей в их толще воды. Характеризуются высокой сжимаемостью и пластичностью.

Каменный щебень

Каменный щебень, скатывающийся с гор, скапливается в каком-либо месте и сцементированный затем веществами, выделенными промывающей его водой, образует брекчии. Сжимаемость брекчий невелика; сопротивление сдвигам вследствие остроугольности щебня и соединения цементом значительное, однако род цементирующего вещества имеет большое значение. При глинистом заполнении вода действует размягчающим образом. Конгломераты подобны брекчиям, но представляют скопление галек и гравия; вследствие округлости каменного материала они менее сопротивляются сдвигам, чем брекчии. Рыхлый горный щебень, галечник и гравелистые отличаются большей подвижностью и водопроницаемостью, чем сцементированные; они являются опасными основаниями в сейсмических местностях при наклонном залегании.

Определение типа грунтов

Для выполнения расчетов и построения геологического разреза необходимо определить типы грунтов. Сначала проводятся полевые геологические работы, в ходе которых на участке бурят несколько скважин.

В процессе бурения через равнее промежутки геологи изымают из толщи земли образцы породы, укладывают их в специальные контейнеры и подписывают. Весь изъятый материал ведут в лабораторию для дальнейшего исследования.

Определить состав пород и их характеристики самостоятельно невозможно. Для этого потребуется специальное оборудование и знания. Без помощи профессионалов можно только примерно определить тип породы с помощью простого метода. Из насыщенного водой грунта пробуют скатать «колбаску».

От полученного результата зависит пластичность:

  • Длинный (до полуметра) жгут — высокая пластичность, грунт связный, частиц не видно. Это характерно для глинистых пород;
  • Жгут получается коротким, образуются трещины, он рвется — пластичность средняя, грунт связный, в составе в основном присутствуют глинистые частицы, содержание песка от 10 до 30%. Это характерно для суглинков.
  • В насыщенном водой состоянии жгут скатать невозможно — грунт несвязанный, состоят из заметных глазу частиц. Характерно для песка.

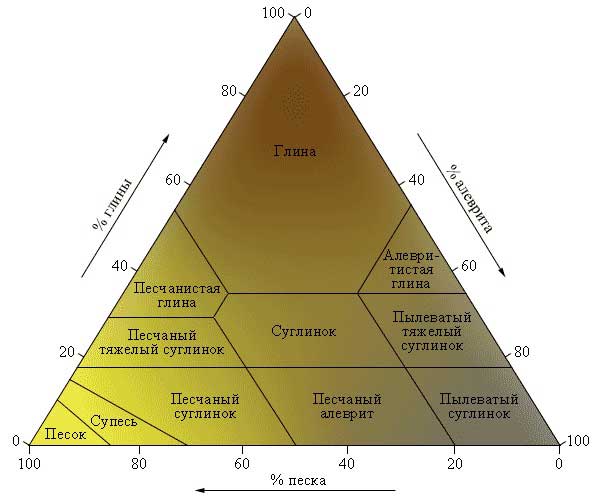

Рис. 3 Схема состава различных пород

Самостоятельная оценка характеристик земляного слоя

Предварительная оценка состояния почв, подлежащих застройке, может быть выполнена визуально. Уровень воды в колодцах или канавах, состояние стен и фундаментов близлежащих строений, поможет определиться с основными характеристиками земляного слоя.

Исследование почвенных свойств самостоятельно, выполняется садовым буром.

Но, надежный расчет может быть выполнен только на достоверных результатах. Исследование почвенных свойств самостоятельно, выполняется садовым буром. Необходимо пробить несколько шурфов, в местах значимых для горизонтальной устойчивости здания, на максимально возможную глубину. Обычно, это около 4 метров. Расчет количества шурфов обязательно включает в себя угловые сопряжения и место установки печи.

При невозможности получения помощи профессионалов, в определении опорных качеств почвенного основания под застройкой, можно выполнить эту оценку самостоятельно, пользуясь методиками.

Исследование грунта

Исследования состояния грунта важный этап в подготовки к монтажу фундамента. Так, лучше всего обратиться к помощи специализированных компании, оказывающих данные услуги на профессиональной основе. Однако, первичные работы можно провести и самостоятельно — воспользовавшись ориентировочным методом исследования и анализа грунта. Рассмотрим поэтапно:

Для извлечение проб грунта необходим бур

Важно помнить, что от этажности будущего здания зависит глубина на которую нужно проделать лунку.
Так, для одноэтажного дома — это 2-3 метра, для двухэтажного дома — 3-4 метров. Однако, если планируется укладка глубокого фундамента для подвала или цокольного этажа, то бурение самостоятельно выполнить не получиться, так как в этом случае глубина будет соответствующая.
Возникает другой вопрос: достаточно ли одного шурфа? Однозначно нет и это объясняется просто

Фундамент будет залегать на достаточной глубине и в разное время года на него будет воздействовать мороз или влага, что в свою очередь может привести к образованию трещин, сколов, дыр как на самом фундаменте, так и на стенах сооружения.
Как бы не было зафиксировано в СниПах о том, что для небольших одноэтажных достаточно 1-2 шурфов, лучше всего заложить 4-5 для надежности.

Где можно класть пол на грунт

Класть пол допускается не на каждый грунт:

  • Основание должно быть хорошо уплотнено и выровнено. В противном случае со временем грунт осядет, стяжка пола повиснет в воздухе и со временем начнет разрушаться;
  • Основанием служат грунты, не подверженные пучению;
  • Не стоит укладывать пол на подвижные грунты.

Существует 2 вида пола по грунту:

  • Связанная плита стяжки. Жестко крепится к ленточному фундаменту, опирается на него. Пол не даст усадки, отделка не пострадает при незначительных изменениях грунтов;
  • Несвязанная. Стяжка не будет покрываться трещинами во время усадки, но при последующей эксплуатации отделка может повредиться из-за взаимного движения стен и пола.

При расчете учитывается временное и постоянное давление на всю поверхность пола. В первом случае нагрузка составит 150 кг/м2 (вес людей и мебели), во втором нагрузка зависит от используемых материалов.

Что нужно учесть при вычислении глубины заложения

Проектирование любого железобетонного фундамента начинается с расчета требуемой глубины закладки основания. Глубина заложения – это расстояние между нижним контуром опорной пяты фундамента и уровнем грунта на участке под застройку. Исходя из глубины заложения все ЖБ основания классифицируются на три группы:

  • Незаглубленные – опорная подошва размещена на поверхности грунта (применимы лишь в условиях высокоплотных, каменистых пород);
  • Мелкозаглубленные (МЗФ) – опущенные в почву на 30-80 см (используются в несклонной к пучении почве);
  • Глубокого заложения – опущенные в почву на 80-180 см. (единственный возможный вариант ленточного фундамента в проблемной почве).

Рис. 1.1: Виды фундаментов по способу заглубления

Согласно положениям действующих СНиП на глубину заложения основания оказывают влияние следующие факторы:

  • Геологические характеристики участка под застройку;
  • Особенности конструкции и габариты обустраиваемого здания;
  • Глубина промерзания грунта.

Важно: при проектировании глубины закладки основания расчет ведется по каждому фактору индивидуально, и в качестве итогового показателя используется максимальная полученная глубина

Геологические характеристики объекта

Во многих случаях поверхностный слой грунта на строительной площадке представлен пластом слабой, низкоплотной почвы, не обладающей требуемой несущей способностью. Опорную подошву фундамента нельзя закладывать в таком грунте, поскольку здание не получит достаточной надежности и устойчивости. Чтобы определить, на какой глубине размещен несущий пласт грунта на площадке проводятся геодезические изыскания, в процессе которых бурятся скважины и берется забор керна для лабораторного анализа. Как несущий пласт грунта рассматривается слой почвы, фактическое сопротивление которого равно либо больше 150 кПа.Требования к глубине закладки фундамента по геологическим условиям следующие:

  • Опорная пята фундамента должна углубляться в несущий пласт грунта на 20 и больше см;
  • В поверхностные напластования высокоплотных пород (глинистых, песчаных, супесях) МЗФ нужно углублять минимум на 30 см.

Дополнительным фактором, оказывающим влияние на фундамента закладки основания, является уровень грунтовых вод. Оптимальным для строительства вариантом считается низкий УГВ, при котором основание в процессе эксплуатации не контактирует с грунтовой влагой.

Рис. 1.2: Схема соотношения УГВ и уровня промерзания почвы на участке

Если же такое размещение неприменимо (УГВ высокий, а фундамент нужно закладывать на глубину 1.5-2 м), при строительстве проводится водопонижение либо вокруг фундамента создаются дренажные каналы.

Особенности конструкции здания

На глубину закладки ЖБ основания влияют следующие характеристики строящегося сооружения:

  • Массогабаритные характеристики;
  • Величина нагрузок, которым будет подвергаться основание в процессе эксплуатации (воздействия от веса здания, снегового и полезного давления);
  • Характер распределения нагрузок (необходимость усиления фундамента в отдельных местах – при установке тяжелого производственного оборудования и т.д.);
  • Наличие либо отсутствие подвала или цокольного этажа.

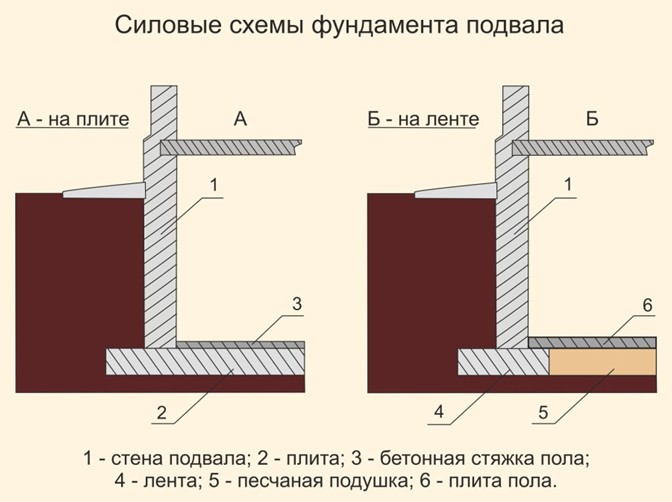

Рис. 1.3: Варианты фундамента в домах с цокольным этажом

Важно: при обустройстве цокольного этажа заглубление столбчатых фундаментов выполняется на 1.5 м. ниже полового перекрытия, ленточных – на 0.5 м

ниже.

Глубина промерзания почвы

Одним из основополагающих факторов, влияющих на глубину закладки основания, является уровень промерзания земли в зимний период, от которого зависит пучинистость грунта.

Важно: пучинистость – это свойство насыщенного водой грунта увеличивать свои объемы в процессе промерзания (из-за перехода влаги из жидкого в твердое состояние), что приводит к деструктивным выталкивающим нагрузкам на фундаментную ленту, которые могут стать причиной деформации оснований, трещин на стенах и перекрытиях. К почве, имеющий высокую склонность к пучению, причисляют следующие виды грунта:

К почве, имеющий высокую склонность к пучению, причисляют следующие виды грунта:

  • Насыщенные грунтовыми водами пески;
  • Песчаный грунт с большим количеством пылистых частиц;
  • Пластичный глиняный грунт;
  • Суглинок.

Рис. 1.4: Нагрузка пучения на фундамент глубокого заложения и МЗФ

В грунтах, имеющих среднюю и высокую склонность к пучению, фундамент всегда должен закладываться ниже глубины промерзания – при таком расположении на фундамент не действуют нагрузки от вертикального пучения.

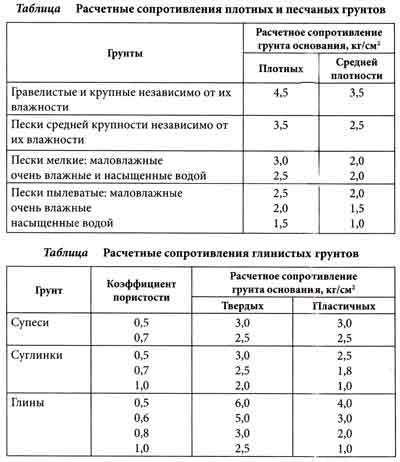

Таблица средней несущей способности различных грунтов

Далее следует таблица с указанием средних цифр несущей способности или, как её ещё называют, расчетного сопротивления разных типов грунта в кгс/см².

Prev
1of1
Next

Более точные расчеты с учётом всех коэффициентов, которые отображают влияние каждого существующего в реальных условиях фактора, можно выполнить следуя рекомендациям в нормативном своде правил за 2011 год СП 22.13330.2011 с названием Основания зданий и сооружений. Это официальное издание более старого стандарта СНиП 2.02.01-83*, выполненное научно-исследовательским институтом имени Н.М. Герсеванова.

В приведенной таблице отображены усреднённые результаты расчётов, проведенных с использованием формул и данных, основанных на описанном выше своде правил 2011 года.

Здесь можно видеть, что существует достаточно большой разброс в показателях сопротивления грунта. Это обусловлено в первую очередь влажностью почвы, которая непосредственно зависит от уровня залегания грунтовых вод.

Если нужно получить цифры в МПа или в Н/см², то можно перевести указанные в таблице значение согласно установленным соотношениям величин.

  • 1 кгс/см² = 0,098 МПа или 1 МПа = 10,2 кгс/см²
  • 1 кгс/см² = 9.8 Н/см² или 1 Н/см² = 0.102 кгс/см²

Для удобства существует также таблица, где указаны средние цифры расчетного сопротивления грунта в Н/см²

Prev
1of1
Next

Аналогичная проблема с таблицами подобного рода — очень существенное различие между минимальными и максимальными значениями. В общем случае рекомендуется брать минимальные показатели, которые указаны в табличных данных. Для примера разместим ещё одну таблицу, наглядно иллюстрирующую подход зарубежных специалистов к обнародованию данных своих исследований.

Prev
1of1
Next

Очевидно, что табличные цифры используются, как правило, теми, кто принял решение не заказывать профессиональное геологическое исследование почвы на своём участке. Поэтому имеет смысл давать показатели с запасом, чтобы при самостоятельных расчетах, даже если в них закрадется небольшая погрешность, это не привело к непоправимым последствиям.

В то же время даже при значительном запасе по прочности не факт, что конструкция здания будет достаточно стабильно стоять на основании в течение десятков лет. За такой срок качество грунта может измениться, если не были соблюдены соответствующие меры по защите фундамента от скопления осадочных вод. Для этих целей обязательно следует изготавливать отмостку с хорошей гидроизоляцией и дренажную систему по периметру постройки для централизованного сбора стоков.

Характеристики оснований строительных сооружений

Кроме определения опорных характеристик базового уровня, необходимо принять во внимание риски могущие привести к деформации здания. Для этого проверяют грунт по следующим параметрам:

  • плотность – определяется трудностью взятия образца;
  • текучесть, чем легче прилипает почва к инструменту и дольше держится, тем более высока текучесть;
  • пористость, определяют сравнением объемов измельченной породы и не измельченной;
  • способности к набуханию, изменение объема и формы при намачивании, показывает склонность к просадкам;
  • пучинистость, под влиянием низкой температуры в структуре образуются кристаллы льда, ведущие к изменению объема и формы почвы;
  • способности к проседанию, возможность вертикального сдвига под действием массы при изменении физических свойств почвы.

Неспециалисту сложно точно определить строительные характеристики основания, поэтому в нормативных документах указываются минимальные значения параметров. Что позволяет избежать риска в процессе возведения зданий и повысить запас прочности строения.

Расчет фундамента зданий производят на основании:

  • типа грунта (природный или искусственный);
  • размеров, конструкции и материала фундамента;

Расчет должен учитывать два предельных состояния основания, это:

  • несущая способность фундамента;
  • деформационные процессы.

Используя калькулятор по расчету несущей способности земляного слоя, можно определить уровень сопротивления почвы вертикальным нагрузкам. Чем крупнее частицы, составляющие основание, тем выше несущие способности базового уровня.

Таблица: Размеры и процентное отношение частиц грунта

Разновидности грунтаРазмеры частиц, ммСодержание частиц в %
Глиняныйдо 0.002
Илистый органическийдо 0,01
Илистый неорганическийот 0,002 до 0,05
Песчаный, гравелистыйболее 2от 25
Песчаный, крупныйболее 0,5от 50
Песчаный, среднийболее 0,25от 50
Песчаный, мелкийболее 0,1от 75
Песчаный пылеватыйболее 0,1до 75
Валунный, глыбовыйболее 200от 50
Галечниковый, щебенистыйболее 10от 50
Гравийный, дресвяныйболее 2от 50

Таблица несущей способности различных грунтов

Прежде чем начинать строить дом, необходимо знать площадь опоры под него. Площадь опоры фундамента на грунт может быть различной. Практически это зависит от характеристик грунта. При уменьшении несущей способности почвы увеличивается площадь опоры фундамента. Способность различных видов грунта выдерживать нагрузку зависит от влажности, плотности и вида почвы на участке. Она оценивается в кг/см2.

Влажность грунта зависит от того, как расположены грунтовые воды.

Если влажность становится больше, то несущая способность почвы становится меньше. Определить влажность можно самостоятельно. Лопатой или буром выкапывается скважина или яма. Если через какой то период времени в ней появляется вода – грунт влажный, а если ее нет, то он сухой.

Ниже приводится таблица плотности и несущей способности разных грунтов.

Вид грунтаПлотный грунтГрунт средней плотности
Песок крупный65
Песок среднего размера54
Супесь(сухая)32.5
Супесь влажная (пластичная)2.52
Мелкий песок (маловлажный)43
Мелкий песок (влажный)32
Глина (сухая)62.5
Глина влажная (пластичная)41
Суглинок (сухой)32
Суглинок влажный (пластичный)31

При разработке проекта дома для примерного расчета фундамента, как правило, несущую способность принимают 2 кг/см2.

Таблица средней несущей способности различных грунтов

Далее следует таблица с указанием средних цифр несущей способности или, как её ещё называют, расчетного сопротивления разных типов грунта в кгс/см².

Prev

Next

Более точные расчеты с учётом всех коэффициентов, которые отображают влияние каждого существующего в реальных условиях фактора, можно выполнить следуя рекомендациям в нормативном своде правил за 2011 год СП 22.13330.2011 с названием Основания зданий и сооружений. Это официальное издание более старого стандарта СНиП 2.02.01-83*, выполненное научно-исследовательским институтом имени Н.М. Герсеванова.

В приведенной таблице отображены усреднённые результаты расчётов, проведенных с использованием формул и данных, основанных на описанном выше своде правил 2011 года.

Здесь можно видеть, что существует достаточно большой разброс в показателях сопротивления грунта. Это обусловлено в первую очередь влажностью почвы, которая непосредственно зависит от уровня залегания грунтовых вод.

Если нужно получить цифры в МПа или в Н/см², то можно перевести указанные в таблице значение согласно установленным соотношениям величин.

  • 1 кгс/см² = 0,098 МПа или 1 МПа = 10,2 кгс/см²
  • 1 кгс/см² = 9.8 Н/см² или 1 Н/см² = 0.102 кгс/см²

Для удобства существует также таблица, где указаны средние цифры расчетного сопротивления грунта в Н/см²

Prev

Next

Аналогичная проблема с таблицами подобного рода — очень существенное различие между минимальными и максимальными значениями. В общем случае рекомендуется брать минимальные показатели, которые указаны в табличных данных. Для примера разместим ещё одну таблицу, наглядно иллюстрирующую подход зарубежных специалистов к обнародованию данных своих исследований.

Prev

Next

Очевидно, что табличные цифры используются, как правило, теми, кто принял решение не заказывать профессиональное геологическое исследование почвы на своём участке. Поэтому имеет смысл давать показатели с запасом, чтобы при самостоятельных расчетах, даже если в них закрадется небольшая погрешность, это не привело к непоправимым последствиям.

В то же время даже при значительном запасе по прочности не факт, что конструкция здания будет достаточно стабильно стоять на основании в течение десятков лет. За такой срок качество грунта может измениться, если не были соблюдены соответствующие меры по защите фундамента от скопления осадочных вод. Для этих целей обязательно следует изготавливать отмостку с хорошей гидроизоляцией и дренажную систему по периметру постройки для централизованного сбора стоков.

Основные этапы расчета


Карта глубины промерзания грунта

При проектировании подразумевается, что нагрузка от веса строения распределяется равномерно по площади опоры. Во влажных суглинистых и глинистых почвах жидкость замерзает быстро, грунт вспучивается. Такая особенность этих типов негативно сказывается на несущей способности.

Аналогично действует высокая отметка почвенных вод, если глубина замерзания находится значительно ниже. Неравномерность такого процесса ведет к перекосу фундамента и появлению трещин, в результате дом потребует ремонта уже через 2 – 3 года.

Расчет ленточного фундамента предполагает проведение этапов:

  • нахождение массы строения путем сбора полезных и вредных нагрузок на конструктивные элементы дома;
  • выбор размеров опоры;
  • корректировка габаритов после окончательного расчета и проверки параметров.

Ошибки проектирования заключаются в том, что глубина примыкающего основания делается больше, чем подошва существующей опоры строения. Прочность фундамента страдает, если он делается на мелкой глубине (50 см) от уровня пола из газобетона, что часто встречается в гараже или подобных строениях. Нельзя допускать, чтобы на основание дома перераспределялись усилия, которые больше, чем несущая характеристика опорной части.

Определение веса конструкций дома

Нагрузка стен и перекрытий на фундамент

Для начала определяется вид грунта и высота стояния почвенных вод для региона строительства. Учитываются материалы, которые применяются для конструкции каркаса здания, кровли, наружной и внутренней отделки. Планировка постройки сооружения, его этажность и вид крыши берется из архитектурных и строительных чертежей.

Приблизительная масса дома складывается из постоянной и временной нагрузки. К постоянной относится собственный вес стен, кровли, перекрытий. Учитывается давление земли и почвенных вод на боковые стенки основания.

Временная нагрузка бывает:

  • длительная;
  • кратковременная;
  • особый вид.

К длительному давлению относится усилие, передаваемое от оборудования, воздействие веса материалов, хранящихся на складе, мебели. Кратковременное усилие возникает при нахождении людей, нагрузка включает вес подъемных механизмов в производственных цехах, действие снега и ветра на крышу.

Определение размеров фундамента


Площадь основания определяется так, чтобы в процессе эксплуатации не наблюдалась осадка грунта. Нагрузка на почву уменьшается, если квадратура и периметр подошвы увеличивается. Для ленточного типа делают больше ширину по всей протяженности, а для столбчатого повышают число опор, увеличивая их габариты (до 500 мм по ширине и длине).

Размер фундамента принимается стандартный (500 мм) для двухэтажных или одноэтажных дачных строений, т.к. нагрузка от здания небольшая и грунт не осаживается со временем. Специалисты рекомендуют столбчатые опоры без существенного увеличения горизонтальных размеров. Если требуется увеличить несущую способность, расширяется нижняя часть опоры и столб приобретает вид перевернутого стакана.

В остальных случаях габариты основания зависят от толщины стен дома и глубины замерзания почвы в зимний период. Под тяжелое здание из кирпичных стен (500 мм) и железобетонного перекрытия делают ленточный монолитный фундамент с армированием или применяют сборные блоки. В строении с подвалом также делается ленточный тип, но основание заглубляется ниже подполья. Толщина ленты делается аналогично размеру стены.

Корректировка размеров фундамента

Исправление и подгонка размеров делается для выбора наиболее выгодного варианта, чтобы правильно рассчитать бетон на фундамент по выбранным габаритам основания. Если полученная несущая способность превышает расчетную нагрузку от строения на 15 – 20%, в целях экономии габариты опоры можно уменьшить.

Откорректированные размеры по ширине и длине проверяются новым расчетом. Учитывается обстоятельство, что при сборе нагрузок следует брать изменившуюся кубатуру фундамента и его уменьшенный вес.

Окончательный подсчет ведется по формуле Н > к · Р / (d · R), где:

  • Н — несущая способность, зависит от размеров основания;
  • к — коэффициент расчета надежности, постоянно равен 1,2;
  • Р — нагрузка дома, посчитанная сбором усилий;
  • d — табличный коэффициент, зависит от вида почвы и типа строения;
  • R — сопротивление грунта, принимается по таблице.

Собираем показатели грунта

При проектировании фундамента необходимо проводить геодезический анализ грунта на строительной площадке, который позволяет определить три важных показателя — тип почвы, глубину ее промерзания и уровень расположения грунтовых вод. Исходя из типа грунта вычисляется его несущая характеристика, которая используется при расчете опорной площади основания. Глубина промерзания почвы определяет уровень заглубления фундамента — при строительстве в условиях пучинистых грунтов фундамент необходимо закладывать ниже промерзающего пласта земли

На основании данных о грунтовых водах определяется необходимость обустройства дренажной системы и гидроизоляции фундамента.Важно: вышеуказанные показатели грунта вы можете собрать самостоятельно, для этого вам потребуется лишь ручной бур и рулетка

Рис: Структура грунтов на территории Московской области

Для сбора показателей необходимо с помощью ручного бура по периметру площадки под застройку сделать несколько скважин глубиной 2-2.5 м. Одна скважина должна располагаться в центре участка, еще две — в центральных частях боковых контуров предполагаемого фундамента. Необходимость бурения нескольких скважин обуславливается тем, что на разных участках площадки может наблюдаться отличающийся уровень грунтовых вод. В первую очередь нужно определить тип почвы: в процессе бурения возьмите изымаемый из скважины грунт (с глубины 2-ух меров) и скатайте его в плотный цилиндр, толщиной 1-2 сантиметра. Затем попытайтесь согнуть цилиндр.

  • Если почва рыхлая и цилиндр из нее сформировать невозможно (она попросту рассыпается), вы имеете дело с песчаным грунтом;
  • Цилиндр скатывается, но при этом он покрыт трещинами и разламывается при сгибающем воздействии, значит грунт на участке представлен супесями;
  • Цилиндр плотный, но при сгибании ломается — легкий суглинок;
  • Грунт хорошо скатывается, но при сгибании покрывается трещинами — тяжелый суглинок с большим содержанием глины;
  • Почва легко скатывается, не трескается и не ломается при сгибании — глинистый грунт.

Далее необходимо определить показатель уровня грунтовых вод. Оставьте пробуренные скважины на ночь, чтобы они заполнились водой. На следующее утро возьмите деревянную рейку двухметровой длины и обмотайте ее бумагой, опустите рейку в скважину. По мокрому участку определите, на каком расстоянии от поверхности скважины расположена вода.

Рис: Пробная скважина для определения уровня грунтовых вод

Важно: определить фактический уровень промерзания почвы в домашних условиях невозможно. Для этого необходимо специализированное оборудование, при этом сам анализ выполняется на протяжении длительного времени наблюдения за конкретным участком

Предлагаем вашему вниманию карту расчетной глубины промерзания почвы в разных регионах России, которую нужно использовать при самостоятельном проектировании фундамента.

Рис: Границы промерзания грунтов в разных регионах России

Этапы исследования грунта

Определение УГВ

Зная уровень грунтовых вод вы можете определить наличие пучинистости почвы, являющейся одной из отправных точек при выборе фундамента под строительство дома.

Чтобы определить УГВ вам необходимо разработать 5 шурфов глубиной 2.5 по периметру площадки под застройку (4 по углам и 1 в центре). Оставьте скважины на ночь и на следующее утро, с помощью рулетки и обмотанной бумагой рейки, определите расстояние между поверхностью скважины и скопившейся в ней водой. Это и будет УГВ на участке.

Далее установите границу промерзания почвы для вашего региона, воспользовавшись таблицами по климатологии. Если полученный УГВ ниже, чем граница промерзания, значит зимой промерзает пласт сухого, не склонного к пучению грунта, что позволяет возводить здания на мелкозаглубленном фундаменте.

Если же УГВ выше уровня промерзания грунта, значит вы имеете дело с склонной к пучению почвой, в которой необходимо использовать фундаменты глубокого заложения.

Калькулятор для расчета фундаментов

Процесс расчета несущей способности основания — это кропотливый процесс, требующий обширных знаний в области строительства и геологии. На помощь инженерам приходит специальные калькуляторы.

Для правильного определения всех параметров необходимы знания геологии. Доверять анализ основания необходимо специалистам, ведь в строительстве есть множество нюансов, которые не может учесть компьютерная программа.

Для самостоятельного использования отлично подойдут программы для расчета объема ленточного фундамента. Они не учитывают вид почвы и ее несущую способность. Для расчета необходимо ввести все параметры фундамента, и она посчитает объем бетона.

Действующие проектировщики создали простую программу, рассчитывающую базы колонн в зависимости от типа пород основания и веса здания. Она очень специфична и подойдет далеко не каждому, но профессионалам может помочь в расчетах.

Заказ испытаний свай и обследования фундаментов

Компания “Установка Свай” предлагает услуги по обследованию фундаментов и проведению испытаний железобетонных свай статическим и динамическим методом. Данные испытания, проводимые в полевых условиях, позволяют узнать фактическую несущую способность сваи, что дает возможность составить максимально точный проект фундамента.

Также мы выполняем работы по погружению железобетонных и винтовых свай. Мы готовы обустроить свайный фундамент под ключ, взяв на себя выполнение всего спектра работ – от поставки высококачественных свай до сдачи полноценного свайного поля. Все работы мы выполняем быстро, качественно и не дорого. Звоните нам по контактным телефонам, либо воспользуйтесь формой “Отправить  заявку”, и мы предложим вам лучшие условия сотрудничества!

Наши услуги

обладает опытным персоналом и современным исследовательским и строительным оборудованием. Мы гарантируем качественное выполнение всего спектра свайных работ — от геодезического исследования строительного участка до поставки и забивки свай.

Основные акценты в деятельности стоят на качестве, оперативности и приемлемой ценовой политике. Мы никогда не затягиваем реализацию проекта и сдаем все работы точно в срок. При этом мы предлагаем своим клиентам цены на услуги, с которыми не способна конкурировать ни одна московская строительная компания. Для заказа забивки свай, лидерного бурения или погружения шпунтов, оставьте заявочку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
