Этапы монтажа ливневой системы водоотведения частного дома

Типовые схемы закрытой ливневой канализации

Если рассматривать только общие принципы построения, без деталировки и размеров, схемы закрытой ливневой канализации состоят из набора типовых элементов.

Устройство и состав простой закрытой системы с точечным водоотводом

Когда участок небольшой и расположен на грунтах с хорошей водопроницаемостью, а дорожки и площадки с твердым покрытием занимают небольшую часть территории, то наиболее популярна простая закрытая ливневая канализация с точечным водоотводом.

В этой схеме поверхностный сбор осадков происходит только за счет организованного водостока крыш дома и других построек. А ливневая канализация состоит из таких элементов:

  • Дождеприемники с горизонтальным или вертикальным стоком, расположенные под водосточными трубами.
  • Подземная сеть из безнапорных труб для внешней канализации.
  • Ревизионные колодцы. Ставят на разветвленных сетях при условии больших площадей крыш и значительного расстояния от приемников до водосборного колодца.
  • Водосборный колодец.
  • Пескоулавливатели.

Разветвленная точечная схема водоотвода

Это более сложный вариант устройства ливневой канализации закрытого типа, которую устраивают на больших участках с незначительными перепадами высоты. Помимо установки под водосточными трубами, точечные приемники устанавливают в местах, где надо организовать эффективный локальный отвод воды с поверхности. Например:

  • в придверных приямках;
  • возле входных групп;
  • на ровных мощеных площадках;
  • под поливочными кранами.

И кроме дождеприемников в местах точечного водоотвода используют сливные воронки, трапы, ливневые заслонки.

Виды сливных трапов

Для них в поверхностях устраивают небольшие углубления «конвертного» типа в виде перевернутой усеченной пирамиды, где в нижней точке пересечения уклонов и устанавливают эти элементы.

Линейный водоотвод

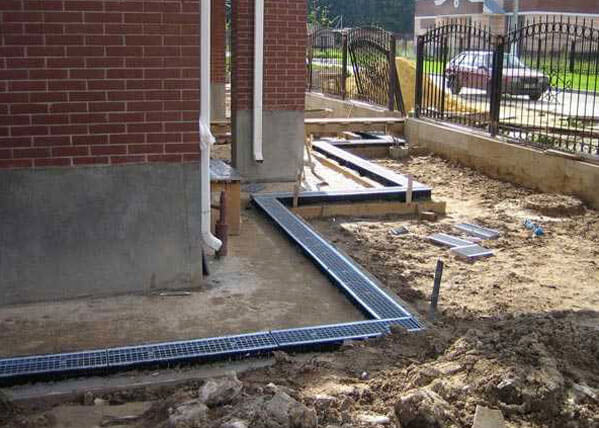

В основе линейного водоотвода заложен принцип организации плоских уклонов в сторону приемников поверхностных стоков (желобов и лотков). Это типичное решение для:

  • отмосток вокруг строений с неорганизованным водостоком с крыш;
  • площадок с твердым покрытием;
  • газонов;
  • зон возле бассейнов и фонтанов;
  • игровых площадок с искусственным покрытием.

В состав линейного водоотвода входят такие элементы:

  • желоба и лотки;
  • защитные решетки;
  • торцевые заглушки;
  • фильтры и пескоулавливатели для желобов (если предусмотрено подключение к ливневому колодцу).

Все модули водоотводов, пескоулавливатели, фильтры и трубы совместимы в рамках одной системы, имеют соответствующие переходники и фитинги для герметичного соединения между собой. Линейный водоотвод с подключением к водосборному колодцу по классификации относится к смешанному типу ливневой канализации.

Виды систем ливневой канализации

В зависимости от определенных факторов выделяют различные виды ливневой канализации.

По типу системы выделяют следующие виды ливневок: точечная и линейная.

Простая точечная ливневая канализация представляет собой несколько дождеприемников, установленных под водостоком и соединенных в единую сеть. Подобные системы предназначены для сбора воды, падающей с крыши строений, и ее отведение в резервуар.

В обоих случаях можно обустроить ревизионные колодцы, с помощью которых выполняются профилактические очистные мероприятия, и проверяется работоспособность всей системы.

По типу расположения система может быть наружной, внутренней и смешанной.

Наружная ливневка является самым простым вариантом водоотведения. Максимально простая конструкция позволяет выполнить монтажные работы за короткий период времени с минимальными материальными затратами. В состав ливневки открытого типа входит линейный водоотвод в виде наземного желоба и подземные пескоулавливатели. Желоба укладывают под водостоком и вдоль дорожек. Собранная вода в большинстве случаев отводится в небольшой водоем на участке.

Внутренняя ливневая система более сложная и дорогая, но при ее использовании на участке гарантированно отсутствуют лужи. Расчет, сборку и обустройство такого варианта водоотведения должны выполнять профессиональные мастера.

Внутренняя ливневая канализация  – это система водоотведения, состоящая из большого количества элементов. При укладке желобов обязательно делают небольшой уклон в сторону резервуара. Дождеприемники и желоба закрывают специальными решетками, которые задерживают на поверхности крупный мусор и листья, предотвращая образование засоров в подземных трубах. Также решетки могут выполнять декоративную функцию. Если установить решетки входной группы, то можно защитить от воды ворота и крыльцо, установка газонных решеток помогает защитить насаждения, расположенные в самых низких точках участка.

Подземная ливневая канализация имеет минимальное количество изгибов и располагается под уклоном в сторону коллектора. Не исключена возможность оснащения подобной системы смотровыми колодцами для прочистки и ремонта системы. Вода из коллектора вполне подходит для полива или заполнения искусственных водоемов.

Комплектующие элементы

Для правильного сооружения системы ливневой канализации необходимо узнать, из чего состоит ливневая канализация, изучить основные конструкционные элементы и материал, который используется для их изготовления.

Составляющие ливневки и их виды

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:

Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.

Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см

На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники

Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков

Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.

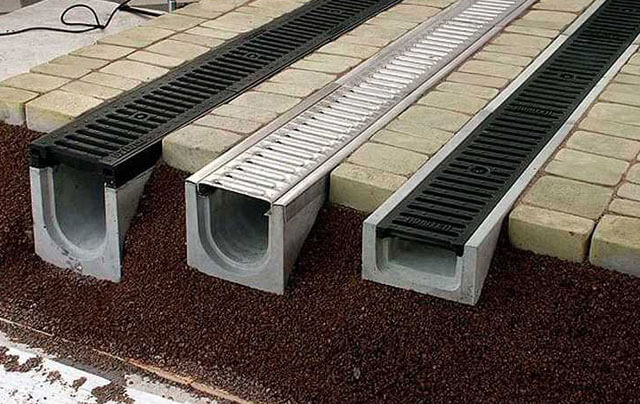

Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах  наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.

Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.

Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают:
чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих;
стальные — самый плохой вариант, так как очень быстро ржавеют;
из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.

Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.

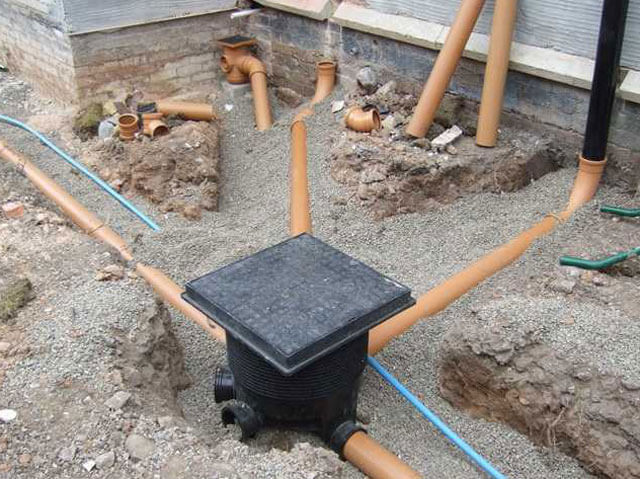

Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.

Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.

https://youtube.com/watch?v=2lnlbpiI6JE

Технология устройства ливневой канализации

В ходе выполнения проектных работ следует учесть такие моменты:

  • ландшафтные и геологические особенности местности;
  • годовой объём выпадения осадков;
  • особенности проекта и технологии строительства частного дома;
  • площадь участка, на котором предполагается устроить ливнёвку;
  • наличие канализационного стока.

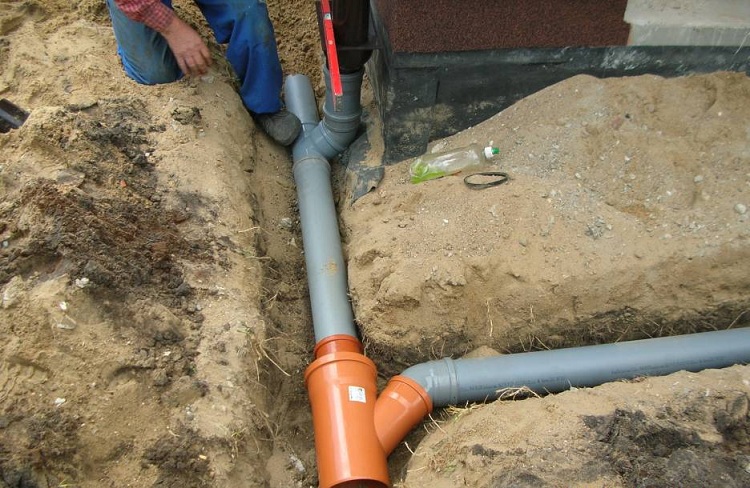

Для ливневки можно использовать любые трубы, в том числе и полимерные разных типов

На первом этапе создания системы водоотведения необходимо определиться трубами. Эти изделия изготавливаются из:

  1. Асбеста. Данный материал имеет достаточный вес и характеризуется приличной прочностью.
  2. Металла. Он прост в монтаже. Благодаря высокой прочности придаёт конструкции высокую степень надёжности.
  3. Пластмассы. Замечательные декоративные свойства и простота монтажа – вот основные достоинства этого материала.

Домашние мастера останавливают свой выбор, как правило, на материалах, не подверженных коррозии, и на самом простом способе обустройства ливнёвки. С этой точки зрения наиболее предпочтителен стеклопластик. Кроме труб, его можно применять при сооружении дождеприёмника.

Все ливнёвки требуют периодической чистки, а по возможности — даже промывки. Ведь такая система быстро загрязняется, из-за чего вода не может по ней свободно передвигаться. Данный фактор тоже необходимо учитывать при выборе материала. Этим требованиям соответствует ранее упомянутый стеклопластик.

Определившись с трубами, разметьте места расположения:

  • траншей, по которым будут проложены трубы;
  • стоков;
  • дождеприёмника.

Для наземной системы участок для укладки труб подготавливают, устраивая песчаную подушку

На следующем этапе подготавливаются водоотводные трубы. Для этого они размечаются, с помощью специальных ножниц обрезаются, и соединяются муфтами.

Далее необходимо подготовить траншеи. Последовательность мероприятий выглядит так:

  1. Рытьё траншей. Глубина – штык лопаты. Постарайтесь копать так, чтобы примерно один размер глубины был по всей длине траншеи. Но при этом необходимо соблюдать такое условие: для лучшего стока воды эти каналы должны иметь уклон в сторону водосборника.
  2. Затем земля трамбуется и на её поверхности подготавливается слой из щебня либо песка толщиной 8 сантиметров.
  3. Потом покройте стенки и дно траншеи цементным раствором. Чтобы его приготовить перемешайте в бетономешалке 1 часть цемента, 3 части песка, воды же добавляйте, сколько возьмёт раствор.
  4. Соедините траншеи с колодцем. На их стыке продолбите с помощью перфоратора отверстие так, чтобы оно находилось ниже выемки траншеи.
  5. Прокладка труб. Здесь всё понятно. Единственное – необходимо помнить об уклоне.
  6. Закопайте траншею, а покрывающий её слой земли утрамбуйте.
  7. Произведите монтаж дождеприёмников.
  8. Покройте траншею металлическими пластинами. Лучше, если они будут из нержавеющей стали. При желании пластины можно обложить сверху плиткой.

Для создания более совершенной ливневой канализации вам понадобятся специальные приспособления:

  • заглушки, не допускающие обратный ход перемещаемой воды;
  • сифоны, препятствующие распространению неприятного запаха, возникающего от застоявшейся воды;
  • пескоуловители;
  • устройства обогрева труб. Они пригодятся при значительном понижении температуры окружающей среды.

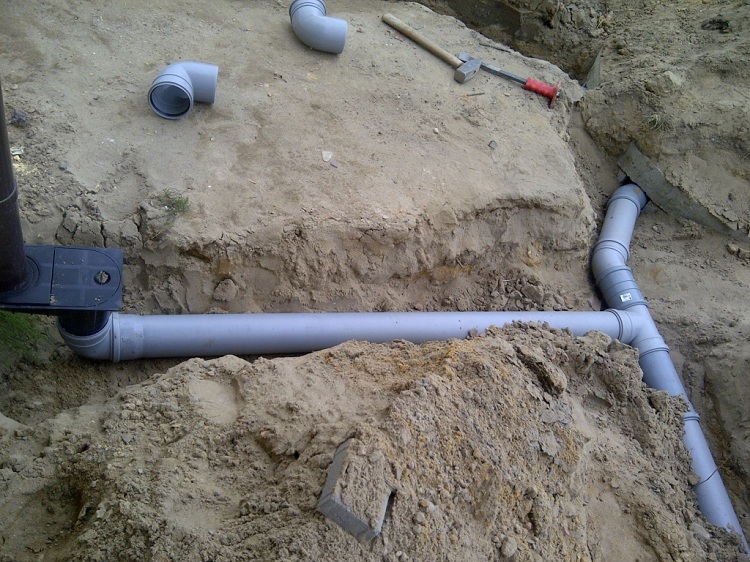

Укладку труб нужно производить под уклоном, чтобы вода вытекала свободно

Если результаты самостоятельного исследования  покажут, что ваш регион богат на выпадение осадков, использовать один способ водоотведения неэффективно: система будет постоянно затопляться.

Устройство ливневой канализации

Устройство ливневой канализации в частном доме заметно
отличается от систем бытового или промышленного типа. Здесь не допускается
присутствие мусора или твердых частиц. Стоки поступают в трубопроводы только пройдя
фильтрацию. Песок отстаивается в приемных колодцах и периодически вычищается
оттуда по мере наполнения. Это важный момент, поскольку система функционирует
только во время дождя. Если внутри труб окажутся посторонние предметы, они
быстро образуют сложные засоры.

Существует две разновидности ливневых систем:

  • открытая, представленная сетью лотков, по которым отводятся излишки воды;
  • закрытая. Это сеть подземных трубопроводов и колодцев.

Как правило, ливневая канализация на участке
дачного или частного дома представляет собой смешанную систему. Она состоит из открытого
участка, соединенного с подземной сетью. Такая конструкция сокращает расходы и трудозатраты. Уход и
очистка дренажных лотков не требует особых усилий и выполняется в течение
небольшого времени. Закрытая часть используется только для подведения стоков к
коллектору или дренажным колодцам.

Основными объектами защиты
являются фундамент и подвал. Для отсечки стоков по периметру отмостки надо сделать замкнутый дренажный
контур из лотков открытого типа. Он соединен с приемными элементами водосточной
системы кровли (дождеприемниками). Стоки попадают в открытые желоба, откуда
направляются в коллекторы. Если позволяет состав грунта, из колодцев вода
впитывается в почву и никуда больше не отводится. Такая схема удобна, но на практике она возможна не
всегда. Поглощение влаги — процесс медленный, во время сильного ливня
коллектор быстро переполнится, и стоки разольются по всей площади участка. В
таких ситуациях либо выбирают емкость, соответствующую максимальному объему
стоков, либо используют схему ливневки для двора с отводом в канализацию. Если грунт на
участке глинистый и не позволяет воде впитываться, прокладывают подземные
трубопроводы с присоединением к магистральной ветке ливневой канализации.

Что учитывают при выборе лотка?

Подбирая водоприемные лотки для своего участка, обращают внимание на следующие показатели:

Размер – глубина и ширина конструкции влияют на пропускную способность. При частом выпадении осадков стоит купить лоток с запасом.
Материал – от него зависит продолжительность эксплуатации, допустимая нагрузка и стоимость элемента.
Наличие заводского уклона – актуально для ровных участков, возможность стока воды продумана при изготовлении. Направление потока указывается стрелкой на боковой части элемента.
Длина элемента – чем больше этот показатель, тем меньше стыковок придется выполнить.
В пластиковых конструкциях допускается небольшая деформация стенок

Важно учесть ее допустимую величину, иначе невозможно будет снимать решетку для прочистки.

Материалы для ливневой канализации

Чтобы система функционировала качественно и была надежной в использовании, нужно брать во внимание не только проектирование ливневки и реализацию строительства, но также и комплектующие ливневой канализации. Чтобы изготовить дренажные лотки, потребуются: бетон, пластик и полимеркомпозит

Лотки обязательно нужно прикрыть съемными решетками, так как они будут задерживать мусор.

В полноценной системе ливневой канализации должны быть следующие элементы:

  • Песколовители;
  • Заглушки (для препятствования обратному потоку воды);
  • Сифоны (для нейтрализации запаха);
  • Двойная муфта (для соединения труб);
  • Резиновый или же полимерный уплотнитель (вставляется в ведущую канавку трубы);
  • Смазка (для уменьшения трения между трубой и муфтой; смазывать надо края муфты);
  • Обратный шаровой клапан (препятствует попаданию воды в дренаж при сильных дождях или наводнении, а также проникновению воды из колодца в систему; устанавливается внутри дренажного колодца);
  • Песок и щебень (потребуются для засыпки колодцев, горловин с крышками и удлинительных труб).

Систему ливневой канализации лучше всего строить во второй половине лета. Зимой строительство нельзя проводить из-за промерзшей земли, а весной земля еще пропитана водой после растаявшего снега. Но, как показывает статистика, большинство застройщиков вспоминают о ливневке осенью, когда начинается дождливый сезон. В это время продавцы комплектующих частей повышают цены. Нужно понимать, что строительство ливневой канализации нужно планировать заранее, рассчитывая финансы. Ведь работа над обустройством канализации занимает не один день.

Для участка, к примеру, в 10 соток, строительство может обойтись до 130 тыс. рублей и длиться около месяца. Эффективность и качество работы канализации зависит в основном не от материалов, а от соблюдения всех углов и уклонов во время стройки, а также хороший монтаж стыков и профилактические работы

Чистить ливневку нужно не меньше двух раз в год, особенно важно не забывать о чистке фильтров и песколовителя

Зачем нужен угол уклона

Чтобы сточные воды в канализации забирали с собой плотные частицы нужно укладывать трубы под определенным уклоном. Угол наклона должен устанавливаться по фиксированным, установленным нормам СНиПа. Для сокращения времени монтажа или при работе неквалифицированных мастеров многие получают канализационную систему, которая работает с нарушениями или совсем не справляется с задачей:

  1. не обращая внимания на фиксированную норму установки уклона или при выдержке угла уклона в значении ниже минимального, происходит нарушение работы всей системы. При таких ошибках сток воды будет с пониженной скоростью. Это приведет к быстрому засору канализации. Нужно будет часто прочищать канализацию. К примеру, при установке унитаза меры выставления уклона трубы в правильном положении были проигнорированы, то остатки жизнедеятельности человека не будут смываться тщательно. Начнут скапливаться, разлагаться. Это приведет к молниеносному распространению неприятного запаха по всему жилому помещению;
  2. если показатель наклона будет значительно превышен, то засора не избежать. Сточные воды с большой скоростью проходить коммуникациям, омывая твердые элементы, не унося с собой. Это приведет к скоплению зловонного запаха, распространению по дому;
  3. при несоблюдении установленного показателя угла наклона труб произойдет заиливание магистральной системы. Прекратится работа всей канализации. Возникнет неприятный запах, появится повод для замены, чистки;
  4. в многоквартирном доме, при отсутствии норм установки уклона может произойти протекание, прорыв коммуникации. Будут проблемы со сливом у всех жителей, пока не устранится проблема;
  5. пластиковые трубы, установленные в неверном положении, будут страдать от заиливания, засоров. Чугунные коммуникации подвержены коррозии, что приводит к протечке – все отходы будут проникать в подвальное помещение, распространяя зловоние по всему подъезду.

Видео по теме:

Уклоны канализации и их способы выставления:

и видео

Как выбрать правильный уклон канализации:

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал.

Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

Немного о заглублении и уклоне трубопровода

Для того чтобы правильно определить глубину погружения трубопроводов в грунт, необходимо воспользоваться рекомендациями, приведенными в СНиП 2.04.03-85, согласно которым, минимальная глубина должна быть определена опытом эксплуатации подобных инженерных систем в данном регионе.

На большинстве территории Российской Федерации вполне приемлемы следующие соотношения:

  1. При диаметре трубопровода 50мм минимальное заглубление составляет порядка 300мм.
  2. При использовании труб большого диаметра, траншея должна иметь глубину не менее 700мм.

Эти соотношения полностью соответствуют данным, полученным в процессе эксплуатации существующих ливневых канализаций.

С практической точки зрения, самым простым и надежным способом определения необходимой глубины траншеи является обращение к профессионалам или соседям, уже решившим эту проблему и на практике убедившимся в правильности принятого решения.

Чтобы оптимальный уклон канализационного трубопровода, следует учесть следующие факторы:

  • диаметр труб;
  • специфику отвода стоков;
  • материал, из которого изготовлены канализационные трубы.

Если для устройства канализационной магистрали используются трубы, диаметр которых 200мм, оптимальным наклоном трубопровода считается 7мм на каждый метр магистрали. Если применяется труба диаметром 150мм, ее следует укладывать с уклоном не меньше чем 8 мм/мп магистрали. В случае крайней необходимости, уклон можно немного уменьшить, предварительно ознакомившись с рекомендациями, приведенными в СНиП 2.04.03-85.

Согласно этим рекомендациям, при диаметре магистрального трубопровода 200 мм, уклон может быть уменьшен до 5 мм/мп, а при использовании труб диаметр которых составляет 150 мм, допускается уменьшение уклона до 7 мм/мп канализационной магистрали.

Другими словами, при необходимости, можно уменьшить уклон магистрали приблизительно на 2 мм/мп. Однако не следует забывать, что максимальный уклон трубопровода должен быть не более 15 мм/мп.

При дальнейшем увеличении уклона увеличивается вероятность появления в магистрали засоров. Это связано с тем, что содержащийся в стоках песок и мелкие абразивные частицы оседают на внутренней поверхности труб и постепенно образовывают своего рода заторы.
