Этапы монтажа труб для ливневки

Пошаговая инструкция монтажа ливневой канализации

Монтаж ливневой канализации разделяется на следующие этапы:

  • Сначала выделяют место на участке для расположения колодцев и дождеприемников. Затем определяют разметку площадки, на которой планируется установка системы канализации. Не нужно стараться проложить трубопровод в одну ветку, старайтесь монтировать по отдельным частям, которые в конце соединяются и несут воду от тротуаров, кровли и дорожек. Предусмотрите для каждой части канализации колодец и отдельные трубы.
  • После этого выкапываются траншеи, и прокладывается трубопровод с наклоном в сторону колодца. Трубы соединяются с колодцами каждой ветки трубопроводов. На этом этапе также монтируются ливневые решетки, которые фиксируются на защелках, хомутах или болтах.
  • Следующий шаг – это установка дождеприемников. Знайте, что после их установки будет очень сложно поменять их местоположение. Все элементы системы следует соединять, опираясь на стандартные размеры болтов, защелок и других элементов.
  • Установив дождеприемники, приступают к монтажу фильтров. Их устанавливают в колодце или в конце линейной системы. Каждая ветка ливневки должна быть обеспечена пескоуловителем.
  • После завершения прокладки трубопровода, засыпают траншеи грунтом и утрамбовывают его.
  • Последний шаг монтажа – это проверка системы. Можно дождаться дождя или самостоятельно начать лить воду с кровли, при этом нужно следить за тем, чтобы стоки попадали в дождеприемники, а после них в колодец.

Основные разновидности труб для ливневой канализации

Асбестоцементные трубы

В системах ливневых канализаций используются давно. Они отличаются высокой механической прочностью, долговечностью, низким коэффициентом гидравлического сопротивления.

Такие трубы не подвержены гниению и коррозии.

У них низкая теплопроводность, что дает возможность уменьшить глубину их прокладки в грунте, очень маленький коэффициент линейного термического расширения.

Тем не менее от применения асбестоцементных труб в настоящее время стараются отказываться из-за существенных недостатков этих изделий:

  • У материала повышенная хрупкость при акцентированных ударах, что нередко случается при монтаже.
  • Эти трубы достаточно тяжелы и неудобны при сборке.
  • Представляет определенную сложность процесс их сопряжения и гидроизоляции стыков.
  • Длительное пребывание под землей влечет химическое разложение верхнего слоя, что снижает прочность.

Кроме этого, материал не считается экологически чистым, и в ряде зарубежных стран вообще запрещен к применению в жилом строительстве.

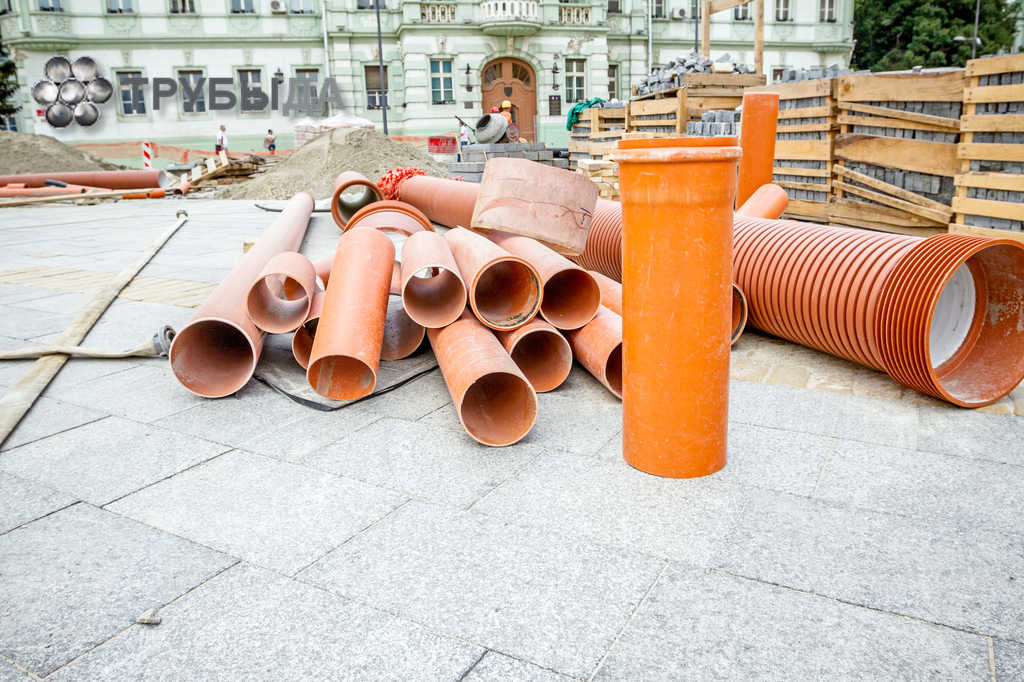

ПВХ трубы

Широкое применение при строительстве ливневок нашли обычные жесткие однослойные ПВХ трубы, сродни тем, что применяются для канализационных систем внутри зданий.

Трубы для наружных канализационных сетей выпускаются диаметрами 110 или 160 мм, и отличаются цветом – у них оранжевый оттенок.

Они обладают всеми требуемыми прочностными качествами, позволяющими их заглублять до 4, а некоторые модели – даже до 10 метров. Все подобные изделия снабжены штатной системой сопряжения с надежными резиновыми уплотнителями, что позволяет с легкостью проводить монтаж.

У них гладкая внутренняя поверхность, создающая практически идеальные условия для самотека воды.

Производители труб выпускают широкий ассортимент фитингов и фасонных деталей для оборудования разветвленных трубопроводов любой сложности.

К недостатку подобных изделий можно отнести их ограниченность по длине (до 3 м) и жесткость – при сборке сложных, изогнутых участков сети потребуется большое количество фасонных изделий, что может повлиять на общую стоимость всей канализационной системы.

Пластик

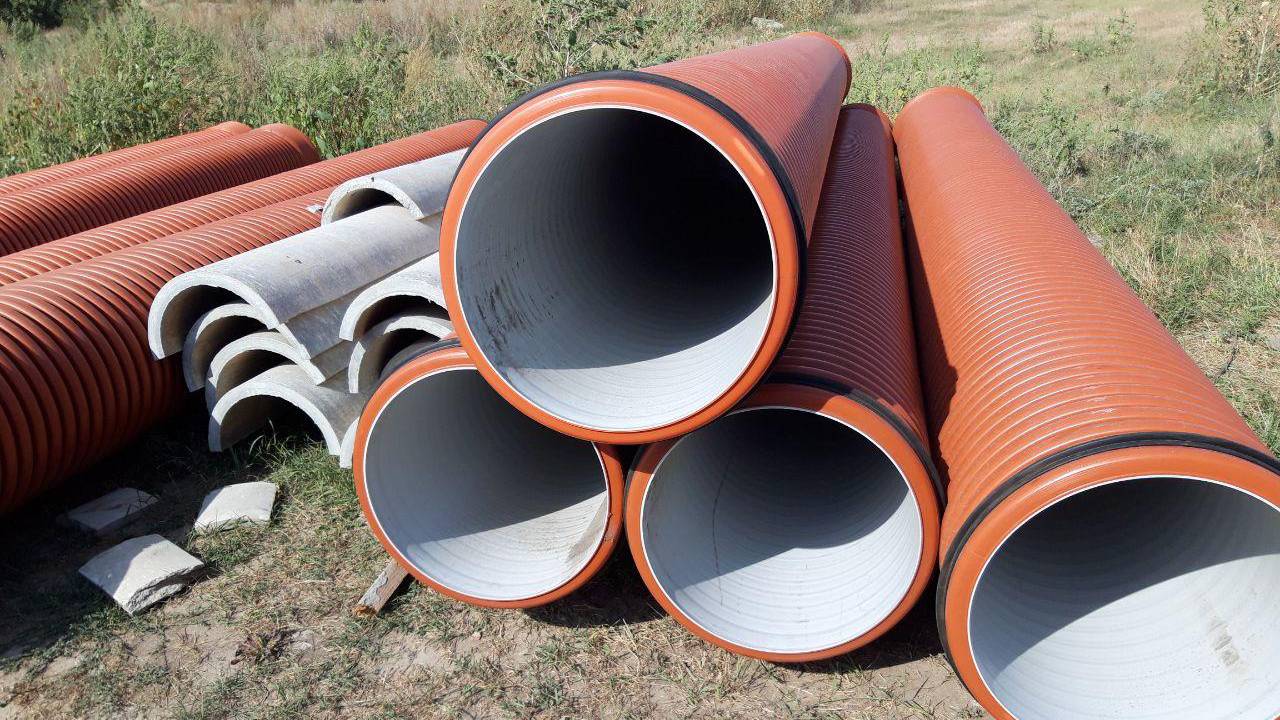

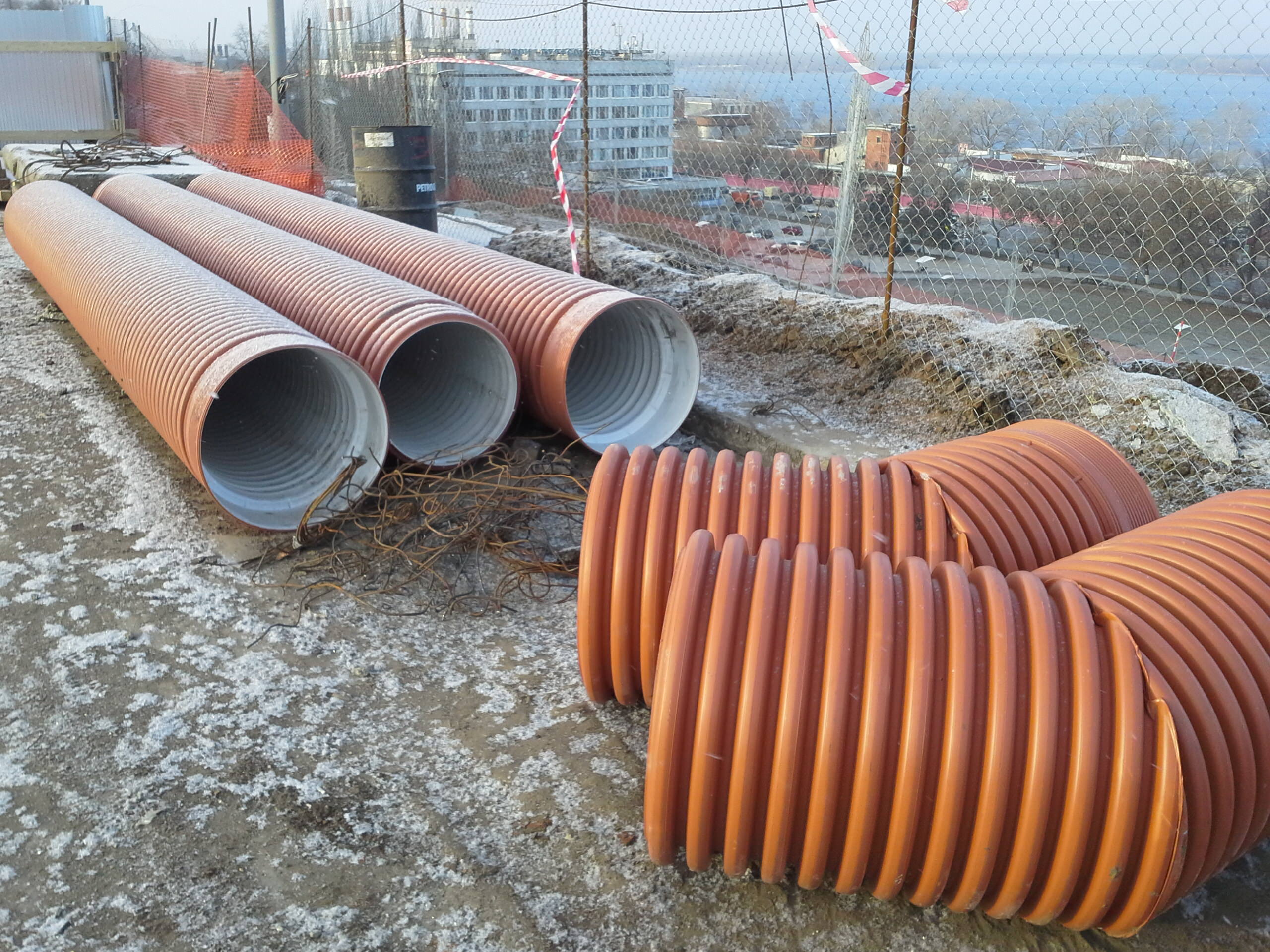

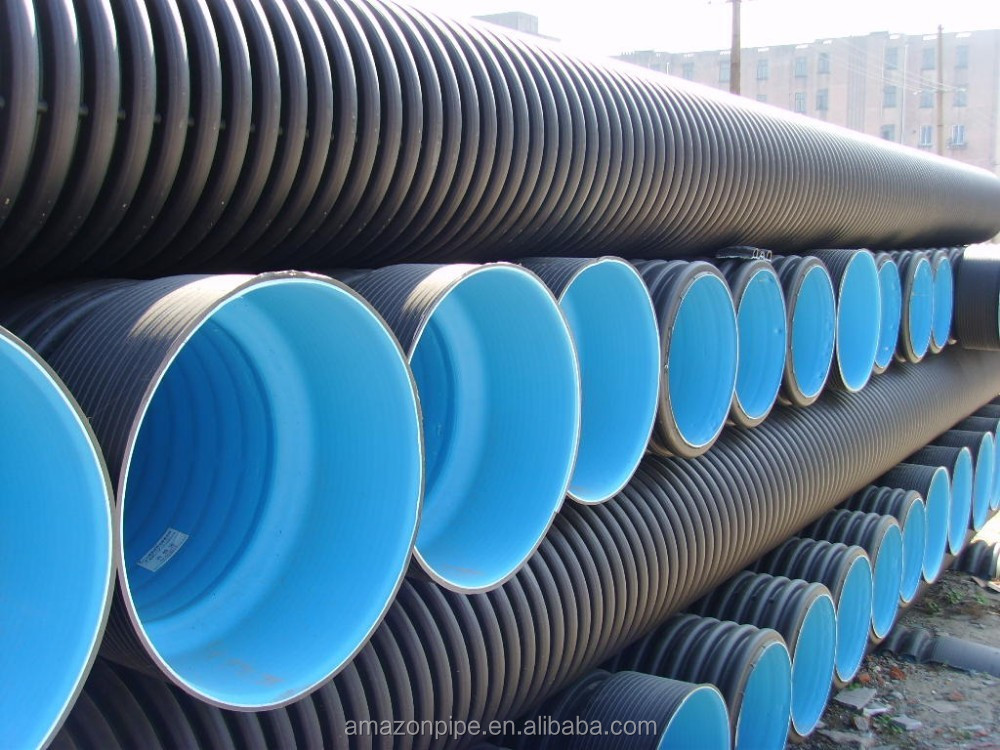

Самыми популярными для устройства ливневки становятся многослойные пластиковые трубы.

Они могут быть изготовлены из монополимера (полипропилена (ПП) или ПВХ) или же из нескольких компонентов, например, внутренний гладкий слой – полиэтилен низкого давления (ПНД), а верхний армирующий слой – ПП.

Такие трубы имеют внешнюю гофрированную оболочку, что придает им особую кольцевую жесткость.

Вместе с тем они не теряют гибкости, что особо важно при прокладке изогнутых участков канализационной трассы. Отпадает необходимость в многочисленных фитингах, отводах и других элементов, что существенно удешевляет стоимость проекта. Кроме того, трубы диаметром от 63 и 200 мм реализуются как метражом, так и в бухтах – это и упрощение строительных работ, и возможность приобрести строго требуемое количество, минимизировав отходы

Кроме того, трубы диаметром от 63 и 200 мм реализуются как метражом, так и в бухтах – это и упрощение строительных работ, и возможность приобрести строго требуемое количество, минимизировав отходы.

Монтаж труб, при наличии соответствующих материалов и инструментов, не представляет чрезмерной сложности.

Существует несколько видов их сопряжения:

  1. Выпускаются трубы с раструбовой системой соединения, при этом используются специальные резиновые уплотнительные кольца.
  2. Трубы без раструба соединяются между собой или с патрубками других элементов сваркой или муфтами.

Стеклопластик

Если в системе ливневой канализации требуются трубы большого диаметра, например, общий проточный коллектор, имеет смысл использовать стеклопластиковые изделия.

Несмотря на значительные размеры – диаметр 500 мм и выше при длине 6 или 12 м, они обладают сравнительно небольшим весом.

Материал чрезвычайно прочный, химически абсолютно нейтральный, экологически чистый. Срок службы подобных труб может составить 50 и более лет.

Соединение стеклопластиковых труб между собой и к фасонным изделиям производится посредством специальных двухконусных муфт, на внутренней поверхности которых проточены канавки для установки уплотнительных эластомерных колец – по одному с каждой стороны, и одно в центре.

Такое соединение дает точную центровку и надёжную герметизацию стыка.

Ливневка своими руками

Монтаж

Водоотводные желоба устанавливаются на крышу. При помощи специальных кронштейнов

Обратите внимание, что лоток должен заходить под кровлю всего на 1/3 иначе вода с крыши в него не попадет.
После установки кровельных лотков, монтируются водосточные трубы. Будет их 2 или больше решать вам

Трубы крепятся к стене хомутами.

Закончив с водоотводной магистралью на доме, следует установить точечные дождеприемники.

Под водосточной трубой выкапывается котлован размером чуть больше дождеприемника, от каждого дождеприемника прокладывается траншея с трубами.

Первый дождеприемник устанавливается на самой высокой точке участка, остальные ниже. Уклон труб делается от первого к последующему. Таким образом организуется самотек.

Для лучшей фиксации дождеприемник устанавливают на бетонный раствор или подушку из щебня и песка. Траншеи под трубы засыпаются гравием и песком.

После того, как произошло соединение труб с водным приемником, он накрывается решеткой.

К сведению. Точечные дождеприемники применяются не только для отвода воды с кровли, но и как самостоятельный элемент. Его монтируют на стоянке для автомобилей или площадке для игр в самой низкой точке.

Отвод воды

Осуществляется по дренам, которые имеют подключение к общей ливневой канализации:

В подавляющем большинстве создается одна общая труба, что идет к смотровому колодцу, такая магистраль сокращает количество поворотов и труб, что немало важно, так как периодически система подлежит очистке. От колодца труба уходит к водоему или накопителю.
Смотровой (дренажный) колодец

Его устанавливают на пересечении труб. Это полая труба с дном и люком. Отступив от дна, делаются отверстия под дрены. Соединение производится при помощи резиновых прокладок и герметика. Сам колодец монтируется на бетонную стяжку или подушку уз песка и щебня.
От дренажного колодца труба идет к накопителю, водоему или в дренажное поле. Накопитель собирает всю жидкость, производит ее отстой, где оседает мусор, после воду можно применять для полива или сбросить в близлежащий водоем, если таковой отсутствует то создаются дренажные поля, которые отводят воду в грунт.
Наружная ливневая канализация может устанавливаться двумя способами.

Ливневка являются частью канализационной дренажной системы или выступает в качестве самостоятельной конструкцией.

В первом варианте слив воды происходит в проложенные трубы. Что подразумевает создание отверстий и подключений к системе. Монтаж более сложный

Какой тип слива выберите не важно. Сама магистраль прокладывается по одной схеме

Все лотки укладываются под уклоном, как и трубы. Для монтажа лотков потребуется организовать траншею размером больше желоба.

Укладка начинается с самой высокой точки

Лотки между собой соединяются, швы обрабатываются герметиком.

Водоотводные лотки желательно устанавливать с цементным раствором, чтобы избежать их выдавливания в холодное время года и вымывания с большим количеством осадков.

Если изделия для водоотвода выполнены из пластика, то после заливки раствором, следует сразу установить решетку, для купирования перекосов.

На первый лоток устанавливается заглушка. На последний пескоуловитель. В случае отвода в дренажные трубы, пескоуловители устанавливаются на каждом сливе.

Вода из поверхностной ливневой канализации отводится в водоем или накопитель.

В случае, когда поверхностный отвод соединен со скрытым, обустройство отвода не требуется, на последний лоток ставится заглушка.

Дрены с пенополистиролом

В последнее время стали широко использоваться дренажные трубы, имеющие наполнитель из пенополистирола. Они прекрасно заменяют другие виды полимерных материалов, которые укладывают в щебенку.

Выбирая дренажную трубу с наполнителем, необходимо обратить внимание на следующие моменты:

  • Протяженность дренажной системы и ее пропускная способность.
  • Уровень подъема грунтовых вод.
  • Расположение водосборника.
  • Величина напора входящей и выходящей воды.
  • Особенности грунта.

Одним из преимущественных моментов подобных изделий является возможность уменьшения их длины подручными материалами.

Виды ливневой канализации

Выделяют несколько основных видов ливневой канализации, устанавливаемой в частных домах.

Открытая

Это довольно простая в исполнении система, которую можно обустроить даже своими силами. Она состоит из сети поверхностных желобов, в которые по водосточным трубам попадает вода, а уже оттуда она поступает в спецрезервуары или общую канализацию.

Желоба изготавливают из металла, пластика или бетона, сверху их прикрывают решетками, которые предохраняют их от попадания крупного мусора, а кроме того, выполняют декоративную функцию.

Закрытая

Этот тип ливневок еще называют точечным, в этом случае все водоприемники располагаются под землей. Механизм их действия прост: вода, стекая по трубам с крыш, попадает в специальные дождеприемники, а уже по ним перемещается в подземные каналы, откуда и выводится за пределы участка.

Смешанная

​​​​​​Эта система предполагает одновременное использование открытых и закрытых элементов, этот метод используют тогда, когда необходимо соорудить эффективную систему слива в условиях ограниченного бюджета.

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:

  • объем отводимых осадков;
  • диаметр и уклон труб;
  • глубина залегания в почве.

Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:

  • Q – объем осадков;
  • Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
  • F – площадь земельного участка;
  • Ψ – коэффициент, который учитывает впитываемость покрытия.

Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником. Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.

Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:

  • лопата штыковая;
  • ножовка по металлу;
  • напильник;
  • уровень.

Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.

Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.

Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого применяют следующие материалы:

  • железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
  • кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
  • применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
  • применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.

Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.

Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.

На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.

При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.

Ливневка считается неотъемлемой частью благоустройства дачи

Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы

В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.

https://youtube.com/watch?v=Dzbe4NczmT0

Источник

Устройство водостока в многоквартирном доме

Конструкция внутреннего водоотвода сложнее, чем внешнего, и требует более подробного рассмотрения.

Внутридомовое водоотведение требует индивидуального проектирования, поскольку такие конструкции достаточно сложны, просчеты в этой сфере строительства грозят затоплением верхних этажей дома, переливом воды за край кровли, размывом фундамента, переувлажнением внешних стен, что может повлечь снижение их прочности.

СНиП регламентируют количество стояков ливневой канализации на крыше здания — не менее одного на каждые 150–200 квадратных метров кровли, меньшее количество может не справиться со сбросом воды. Несколько стояков на крыше здания образуют систему водоотведения.

Водоприемные воронки изготавливают либо из металла, либо из пластика, трубопроводы водоспускных стояков могут быть из таких же материалов. Решетчатая крышка защищает воронку от попадания мусора.

Находится воронка в центре небольших уклонов, несколько поодаль от наружной стены. Месту стыка крыши и стены в холодное время года меньше всего достается тепла, исходящего от обогреваемых внутренних помещений здания, поэтому вода здесь может замерзнуть. Устройство крепления воронки к поверхности крыши должно исключать затекание воды в стыковое место. Место стыка уплотняют специальными прокладками.

Трубы стояков снабжаются ревизиями для доступа обслуживающего персонала коммунальных служб для их прочистки в случае засорения. В стенах домов делают люки напротив ревизий — сантехник их снимает и открывает ревизию.

Какие стандарты регламентируют производство таких труб?

Как и к любому высококачественному изделию, к таким трубам выдвигаются некоторые пожелания, которые должны быть достигнуты в процессе производства. Актуальные требования продиктованы правилами ГОСТа ТУ 2248-009-0203559-01.

На текущий момент времени они предполагают следующие требования:

  • Толщина.
  • Структура поверхностей.
  • Тип сырья, использованного при отливании изделия.
  • Соблюдение геометрических пропорций, установленных для конкретной модели.

Одной из организаций, не просто занимающихся производством рассматриваемой продукции, но и в строгости соблюдающих предписания указанного ГОСТ является компания «Вавин» Wavin Ekoplastik.

Преимущества использования труб в системе ливневой канализации

Трубы, являющиеся составной частью ливневки, предназначены для транспортировки сточных и талых вод. Использовать их для сбора воды с поверхности территории не стоит. Для этого лучше подойдут лотки и дождеприемники.

К преимуществам простой трубы для системы водоотвода относят:

  • возможность изготовить транспортную магистраль на определенной глубине в грунте, сохраняя при этом эстетичный вид участка, и давая возможность покрыть его тротуарной плиткой, засеять газонной травой и т.п.;
  • монтаж труб обойдется дешевле, чем устройство каналов и канав, которые нуждаются в дополнительном укреплении стенок и периодическом обслуживании;
  • стыковать трубы в единую магистраль можно с помощью специальных фитингов, что ускоряет процесс сборки системы.

При выборе и монтаже труб необходимо руководствоваться строительными нормами и правилами. В противном случае система не будет нормально функционировать по следующим причинам:

  1. Трубы ливневки не будут справляться с пропуском воды во время сильного дождя или обильного таяния снега. При этом подтопление участка вызовет намокание фундамента зданий, размывание грунта и другие негативные последствия.
  2. Дождеприемник забьется мусором, что не позволит воде свободно уходить по трубам за пределы участка.
  3. Неправильный уклон труб не даст воде уходить самотеком. Это значительно уменьшит их пропускную способность и спровоцирует затопление территории.

Сырость стен и фундамента в конечном итоге станет причиной их разрушения и сократит срок эксплуатации строения.

Монтаж труб дождевой канализации

Перед укладкой труб рекомендуется произвести расчеты. Для этого применяется следующая упрощенная схема, основными показателями которой являются:

  • объем отводимых осадков;
  • диаметр и уклон труб;
  • глубина залегания в почве.

Чтобы система функционировала хорошо, рекомендуется правильно подобрать диаметр труб для ливневой канализации. Для расчета стоков системы используется следующая формула:

Q=q20×F×Ψ, где:

  • Q – объем осадков;
  • Q20 – коэффициент интенсивности осадков. Исчисляется в л/с на 1 га;
  • F – площадь земельного участка;
  • Ψ – коэффициент, который учитывает впитываемость покрытия.

Расчет по вышеуказанной схеме производится для участка с 1 дождеприемником.  Для точного расчета можно привлечь специалистов. Если производятся самостоятельный подсчеты, тогда расходный материал закупается с запасом.

Чтобы уложить и смонтировать пластиковые трубы для ливневки, понадобятся следующие инструменты:

  • лопата штыковая;
  • ножовка по металлу;
  • напильник;
  • уровень.

Для обустройства рассматриваемой системы не требуется глубокого монтажа в почве. Это объясняется тем, что она будет работать в теплое время года. При этом её обустраивают по скрытой технологии. Предварительно устанавливается контур. По нему будут удаляться осадки. Чаще применяется схема «елочка», состоящая из основного контура, который соединяет дренажный колодец с домом. Первый элемент системы рекомендуется расположить в самом низком месте земельного участка.

Затем к контуру присоединяют другие ветви, предварительно разбросанные по участку. Основной отвод осадков должен проходить вблизи построек (под крышей). Перед началом земляных работ намечают контур будущей ливневки. Для этого применяют металлическую арматуру. Её размещают по всем ветвям, соединяя нитью.

Следующий этап – обустройство траншей и ямы для колодца. При этом соблюдается угол наклона трубопровода, который направляется от дома к колодцу. Показатель должен находиться в пределах 5-10 см либо 7 см на 1 погонный метр длины системы.

На следующем этапе монтируется колодец. Для этого применяют следующие материалы:

  • железобетон – требует применения специальной техники при выполнении монтажных работ. Бетонные колодца тяжелые, поэтому руками их не поднять;
  • кирпич – сложен в возведении и герметизации. На возведения колодца из кирпича понадобится несколько недель. При этом такая конструкция считается самой дешевой в возведении;
  • применение разных металлических емкостей – металлические бочки, сваренные между собой. Но такая конструкция недолговечна;
  • применение готовых пластмассовых емкостей – это современный сборный колодец, который обладает надежностью и долговечностью. Такая конструкция легко устанавливается 2-3 рабочими.

Следующий этап – укладка трубопровода. Для этого рекомендуется подсыпать траншеи песком. При этом выдерживается наклон. Затем проводится монтаж в траншеи канализационных труб. При проведении этой работы не учитывается, с какой стороны начинать монтаж.

Важным моментом на данном этапе является подрезка труб для их точной состыковки. Последний процесс производится с помощью специальных фитингов – муфт, колен, крестовин либо тройников. Для водостоков крыш и в местах сбора осадков на земельном участке монтируют специальные сборники конусообразного типа. При этом их укомплектовывают решетками – это надёжный барьер, препятствующий проникновению внутрь песка, листьев и прочего мусора.

На последнем этапе засыпается канализацию землей. Для удаления скопившейся в резервуаре воды за пределы земельного участка, организовывают её принудительный либо естественный отвод.

При необходимости можно позаботиться об эстетичном виде обустраиваемой системы. Для этого откапывают траншею, которая затем бетонируется в форме лотка в сторону природного углубления либо естественного водоема. Эту проблему можно решить, установив на крышку колодца насос. Дополнительно создается маленький навес для защиты агрегата от осадков. Один шланг опускается в колодец, а другой выводится за пределы земельного участка.

Ливневка считается неотъемлемой частью благоустройства дачи

Поэтому её возводят с особым вниманием. Специалисты не рекомендуют экономить на обустройстве данной системы. В противном случае она быстро засорится

При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет

В противном случае она быстро засорится. При этом рекомендуется отдавать предпочтение закрытой схеме, которая требует проведения профилактических работ один раз в 5 лет.

Что это такое

            Дождеприемники для ливневой канализации представляют собой емкости, соединенные с лотками или подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или цилиндра, установленного в вертикальном положении. Стоки поступают в дождеприемники из водосточной системы кровли зданий, или собираются с территории участка. Для максимальной эффективности работы, эти узлы устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

            Область применения дождеприемников велика. Есть элементы, рассчитанные на использование в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра автомобильных дорог. Они способны принимать и передавать значительные объемы стоков и присоединяются к коллектору напрямую. Существуют также небольшие элементы для установки на участках частных домов или небольших зданий. Основной их задачей является прием воды из кровельного водостока.

Назначение

            Основным назначением дождеприемников является сбор стоков и передача их в ливневую систему. Кроме этого, они выполняют следующие функции:

  • удаление излишков воды с территории участка;
  • предотвращение образования постоянных луж, заболачивания территории;
  • исключение заиливания поверхности почвы;
  • разгрузка дренажной системы, отведение дождевых стоков до того. как они начнут впитываться в грунт;
  • отделение веток, мусора, песка и других твердых частиц;
  • первичное распределение потока по лоткам или другим каналам.

В продаже есть готовые модели дождеприемников, рассчитанные на использование в разных условиях. Форма и размеры элемента определяют назначение всего узла, его пропускную способность. Помимо сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это помогает эффективнее удалять воду во время сильных ливней.

Устройство

Устройство дождеприемника для ливневой канализации состоит из нескольких элементов:

  • решетка. Она выполняет несколько функций — декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает людей или животных от случайного травмирования из-за попадания в емкость), фильтрование потока (препятствует попаданию в систему веток, мусора, посторонних предметов, грызунов);
  • надстройка. Это элемент, выполняющий роль переходника между решеткой и самой емкостью;
  • корзина. Она крепится верхней частью на надстройке. Служит для сбора песка, мелкого мусора и твердых частиц. Периодически корзину надо вынимать и удалять ее содержимое;
  • перегородка-сифон. Это элемент, снижающий скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
  • сам дождеприемник. Внешний резервуар, выполняющий роль корпуса.

В некоторых моделях есть дополнительные элементы (например, фильтр-пескоуловитель). Встречаются и более простые конструкции, лишенные многих элементов. Обычно, такие модели используют в системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

            Существуют разные дождеприемники для ливневой канализации, размеры которых выбирают в зависимости от объема стоков и общей величины участка сети. По величине и особенностям конструкции элементы делятся на 6 классов:

  • класс A. Используются в дождевых системах частных домов. Предельно допустимая нагрузка на решетку составляет 1,5 т;
  • — B. Модели, применяемые на автопарковках. Допустимая нагрузка на решетку достигает 12,5 т;
  • — C. Используются на автотрассах или заправках. Максимальный весна решетке — 25 т;
  • — D. Выдерживают вес грузовика среднего размера. Устанавливаются в автопарках, стоянках, участках погрузки или разгрузки;
  • — E. Модели, используемые на площадках для тяжелых грузовиков. Решетки способны выдерживать до 60 т;
  • — F. Выдерживают давление до 90 тонн. Используются на площадках для спецтехники.

Когда выбирают дождеприемники для ливневой канализации, технические характеристики становятся основными критериями. Обычно учитывают следующие позиции:

  • площадь живого сечения;
  • масса и габаритные размеры;
  • полное открытие дождеприемника;
  • монтажный уровень решетки относительно корпуса;
  • собственная масса решетки;
  • собственная масса корпуса.

Чем больше дождеприемник, тем выше его параметры, в особенности площади живого сечения и раскрытия. Масса во многом зависит от материала. Есть пластиковые модели, которые отличаются малым весом. Однако, они не могут выдерживать большой вес и используются только на приусадебных участках частных домов.

Полипропиленовые трубы

Большой спрос на трубы из полипропилена обусловлен наличие большого количества преимуществ. В частности речь идет о следующем:

  • Длительный эксплуатационный период и высокая устойчивость.
  • Возможность работы в условиях высоких нагрузок и сильного напора в системе.
  • Незначительная масса изделий, существенно упрощающая их сборку и транспортировку.
  • Благодаря гладкой внутренней поверхности происходит практически полное самоочищение труб.
  • Низкая степень засорения и заиливания.
  • Соединение труб выполняется посредством термической сварки, благодаря чему образуется прочная монолитная конструкция.
  • Идеальное соотношение цены и качества.

Ливневая канализация в частном доме, схема устройства

Система имеет все устройства, при необходимости и в зависимости от участка можно проектировать канализацию любой сложности и конфигурации.

Все элементы создают систему, она должна включать:

Колодец. Он должен иметь максимально возможный объем. Размер напрямую зависит от возможного количества дождевой воды, габаритов участка и кровли. Удобно его изготовить из бетонных колец. Их вкапывают в почву, над колодцем делают плиту с люком. Если взять бетонную плиту с люком – сверху можно насыпать почву 4-5 см толщиной и высадить газонную траву. Газон, растущий над колодцем, будет немного отличаться по густоте и цвету, если насыпать слой земли 15-20 см, то разницы вы не заметите;
Люк колодца. Эти элементы изготавливают из разных материалов – сталь, чугун, пластмасса или резина, выбирают только с учетом личных предпочтений хозяина дома

Неважно из чего вы делаете колодец, он должен быть на такой глубине, чтобы его верхний срез находился на 15-20 см ниже поверхности почвы. Для установки люка часто из кирпича делают небольшую горловину, это позволит вырастить газон, который не будет отличаться от остальной территории;
Точечные водоприемники

Емкости небольших размеров, их размещают в местах скопления воды – в низких местах площадок, под водостоками. Их изготавливают из бетона или пластика. Бетонные изделия используют при создании глубокой ливневки. Их устанавливают вертикально один на один, до необходимой высоты. Сейчас начали продавать надстраиваемые водоприемники из пластика;
Дренажные каналы. Бетонные или пластиковые желоба, размещают в местах, где собирается много дождевой воды – возле садовых дорожек, вдоль свесов кровли, если нет водостоков. Иногда их устанавливают под водостоки, это удобно, если делая отмостку  возле жилого дома, не предусмотрели укладку труб сброса дождевой воды. Ставят такие приемники возле края отмостки. Это позволяет создать ливневую канализацию, не повредив бетонную отмостку;
Пескоуловители. Приспособления, предназначенные для улавливания песка и грязи. Обычно используют пластиковые изделия, они надежны и стоят недорого. Стоять должны эти устройства на длинных участках трубопровода с промежутками друг от друга. Периодически их необходимо чистить, но зато система не засорится и ее не придется чистить;
Решетки. Необходимо брать решетки с крупными отверстиями, чтобы быстрее уходила вода, они бывают:

  1. Чугунные – хороший материал, но с него быстро слезает краска (продержится не более 2-3 лет);
  2. Стальные – самый плохой материал для таких изделий, они быстро разрушаются от коррозии;
  3. Алюминиевые – служат дольше других изделий, хорошо выглядят, самые дорогие;
  • Трубы. Желательно использовать для ливневой канализации пластиковые трубы (рыжего цвета). У них гладкие стенки, благодаря чему осадки быстро стекают. Диаметр труб зависит от количества ответвлений системы, и объема поступающей дождевой воды. Минимальный диаметр изделий равен 150 мм, чем толще трубы вы уложите, тем лучше. Их располагают с уклоном 3% минимум (труба должна опускаться на 3 см на каждый погонный метр) в сторону в сторону колодца;
  • Лотки (открытые желоба), размещают на поверхности почвы или располагают в траншеях закрытые каналы. Их нужно монтировать с учетом необходимого уклона в сторону водосборного колодца. Вода по ним перемещается за пределы участка или в водосборники;
  • Ревизионные колодцы. Бетонные или пластиковые колодцы небольшого объема, их размещают на длинных участках трубопровода, в точках поворота и в местах разветвления труб. Если потребуется с их помощью можно удалить засор.

Что учитывают при выборе лотка?

Подбирая водоприемные лотки для своего участка, обращают внимание на следующие показатели:

Размер – глубина и ширина конструкции влияют на пропускную способность. При частом выпадении осадков стоит купить лоток с запасом. Материал – от него зависит продолжительность эксплуатации, допустимая нагрузка и стоимость элемента. Наличие заводского уклона – актуально для ровных участков, возможность стока воды продумана при изготовлении. Направление потока указывается стрелкой на боковой части элемента. Длина элемента – чем больше этот показатель, тем меньше стыковок придется выполнить. В пластиковых конструкциях допускается небольшая деформация стенок

Важно учесть ее допустимую величину, иначе невозможно будет снимать решетку для прочистки

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
