Лучше и дешевле телевизора – простейшая инструкция, как сделать экран для проектора за 2 часа

Домашние проекторы не дают качественного изображения в светлом помещении

Многие опасаются, что в родных четырех стенах толку от проектора будет мало, мол, картинка будет блеклая и все такое.

Очень однобокое утверждение. Правильно будет сказать, что не все проекторы одинаково хороши в светлом помещении.
Как понять, подойдет ли приглянувшаяся модель проектора для светлой гостиной? Довольно просто – достаточно найти в характеристиках такой параметр как яркость.

Проекторы с яркостью от 2000 люмен и выше специально созданы для работы в условиях умеренной освещенности. Чем светлее в помещении, тем яркость должна быть выше – тогда картинка будет сочной и четкой. Совсем удачный вариант – проектор с яркостью в районе 3000 лм. Яркости такого проектора хватит даже с запасом.

Проекторы с яркостью 1500 люмен и ниже лучше «проявят» себя в специально подготовленном затемненном помещении, которое ещё часто величают «домашним кинотеатром». Знакомое название, правда?

К примеру, проектор для дома Epson EH-TW5400 выдает картинку яркостью 2500 люмен и разрешением Full HD. В сочетании с высокой контрастностью 30 000:1 это позволяет получить яркое изображение с глубоким черным цветом в темноте или просто яркую картинку в освещенной комнате.

P.S. Кстати, еще одна возможность увеличить яркость картинки днем – использовать специальный световозвращающий экран (можно такой сделать и самому). На Youtube есть множество видеороликов, посвященных этой теме, но это, как говорится, по желанию.

Установка крепления

Внимательно прочитав руководство по эксплуатации, можно приступить к сборке и монтажу ПО. Первым делом нужно привинтить специальную пластину крепления для проектора на потолок. Ее размер должен соответствовать модели вашего аппарата.

Проверьте все винты крепежа подвеса. Надежно закреплены? Помните, вы вешаете проекционный аппарат на потолок, а это достаточное расстояние для выведения его из строя при первом же неудачном падении.

После проверки винтов потолочного крепления проектора возьмите рулетку и вычислите количество сантиметров от оптики проектора(его передней точки) до центра кронштейна. Не забудьте приплюсовать эти цифры к своему уже заранее вычисленному расстоянию до отражающей поверхности.

Например: длина от края оптики до центра крепления кронштейна – 20 см, а ПР – 5 м. Это означает, что к ПР нужно добавить 20 см, и тогда проекционное расстояние будет равняться 5,2 м.

Контрастность

Теперь, наконец, поговорим о контрастности (все-таки она у Epson EH-TW9400 в 10 и более раз выше «по паспорту»).

Небольшая подсказка для тех, кто не в курсе – в линейке Epson:

  • первый «качественный скачок» нативной контрастности происходит на модели Epson EH-TW5650 (она существенно выше, чем у EH-TW5600, см. пост в блоге по теме);
  • второй – у проектора Epson EH-TW7100 (в том числе и по сравнению с EH-TW7000). Однако, у EH-TW9400 отрыв по контрастности от всех предшествующих моделей будет наиболее впечатляющим.

В общем, по факту, я тут сравниваю проектор с наименьшей и наибольшей контрастностью! Но все же как именно высокая контрастность сказывается при просмотре реального контента?

Просмотр показал, что, как ни странно, сама по себе глубина черного цвета не является главным отличием. При общей точности картинки (без странных оттенков в переходах, «провалов» в тенях и т.п.), даже относительно приподнятый уровень черного не раздражает. Хотя, безусловно, темные сцены являются важным мерилом «класса» проектора. Но не это главное. Прежде всего, высокая контрастность придает светлым, ярким сценам большую «натуральность», большее ощущение реализма, глубины и объема. В сочетании с высокой яркостью, все это делает Epson EH-TW9400 завидным HDR-проектором. Точность в сочетании с глубиной черного позволяет добиться эффектного и «живого» изображения даже в рамках ограничений старого-доброго HD/SDR-контента со средним битрейтом.

На темных сценах «дьявол» также кроется в деталях. Лично мне бросилась в глаза одна сцена в «Темном Рыцаре»: спецназовец бежит вниз по лестнице в полной темноте, а по его лицу скользит свет фонарика. На Epson EH-TW650 можно качественно передать многие сцены, где одновременно присутствует тень и яркий свет, но не эту! Здесь Epson EH-TW9400 действительно позволяет выделить черты лица в этой маленькой подсвеченной области, не пересвечивая их и не теряя детали. Причем это не что-то сенсационное – просто обычный фонарик в темноте.

Epson EH-TW650:

Epson EH-TW9400:

Другая сцена.

Epson EH-TW650:

Epson EH-TW9400:

Хорошо заметен приподнятый уровень черного у одного из проекторов, будто пресловутый «glow» у IPS-матриц (изображения не подвергались цветокоррекции). При этом таких потерь деталей в темных оттенках, как на фото, у Epson EH-TW9400 на самом деле нет. Просто перепад яркости при переходе из ярких участков в темные нестолько сильный, что картинка с этого аппарата «не уместилась» в динамический диапазон фотокамеры. Точнее, уместилась, но только внутри 14-битного RAW-файла. Я бы мог восстановить эти детали, заново «проявив» файл в редакторе, но тогда сравнение было бы уже нечестным. Поэтому и сравниваем везде sRGB’шные JPG vs JPG, где в каждом – в районе ~7 «стопов» динамического диапазона.

Cделаю важную ремарку: при переходе с Epson EH-TW9400 на Epson EH-TW650 происходит постепенное привыкание, и уже через полчаса исчезает недовольство понижением общего уровня изображения. Как ни странно, черный цвет перестает быть «проблемой»: к уровню черного быстро привыкаешь, но все же ощущается некая общая утрата реализма после картинки с 9400.

Сравнение

Прежде чем покупать проектор или телевизор следует сравнить оборудование между собой. Покупатель должен заранее решить, какую сумму он готов потратить на создание домашнего кинотеатра, важна ли для него простота установки и использования, сколько есть свободного места в квартире под видеотехнику.

Размер

Уже сейчас продаются телевизионные панели с диагональю 85 дюймов, но даже такой большой экран не дотягивает до кинопроекторов, диагональ которых начинается от 100 дюймов. Если важен большой размер изображения — выбирайте проектор.

Яркость

От яркости зависит качество и восприятие картинки. В кинопроекторах этот показатель можно настроить, но он всегда будет меняться от освещения в комнате. А для просмотра телеприемника не нужно выделять темное помещение, поэтому здесь выигрывают ТВ.

Контрастность

Контрастность в проекционных установках опять-таки зависит от темноты в комнате. На телеэкранах бывает засветка, но ее можно отрегулировать под нужное значение. В споре по контрастности однозначно лучшим выбором будет ТВ.

Разрешение

Цена премиальных 4k телевизоров достаточно высокая. На соответствующие по уровню кинопроекторы цена еще выше, а качество будет хуже — 4k модели не всегда могут выдать изображение такого высокого разрешения. Поэтому разумнее будет купить 4k телевизор с поддержкой HDR, чем тратить деньги на кинопроектор.

Звучание

Во всех телеприемниках в конструкцию встроены динамики, а их качество звука лучше, чем в проекционном оборудовании. При этом для полного погружения в просмотр в обоих случаях нужна дополнительная аудиосистема, которая сможет обеспечить такой же объемный звук, как в кинотеатре. Хотя по качеству встроенных динамиков все же побеждают ТВ.

Цветопередача

Кинопроекторы отличаются хорошей цветопередачей — даже недорогие аппараты выдают корректные цвета. С телевизорами сложнее — чтобы отобразить правильный цвет оборудование проводит точную процессорную обработку, что сказывается на цене. Но в целом по показателю цветопередачи оба устройства находятся на примерно одинаковом уровне.

Простота использования

Телевизоры так популярны за счет своей простоты. Они нетребовательны и универсальны, их легко установить, включить и выставить необходимые настройки. Тогда как для проектора нужно подбирать специальный экран, закреплять его, настраивать, затемнять комнату. Поэтому по удобству использования преимущество у телеприемников.

Цена

Премиальный телевизор с дополнительными опциями и большим экраном обойдется дороже проектора. Но учитывайте, что к кинопроектору дополнительно нужно докупать акустическую систему, а по окончании срока службы лампы ее нужно заменять.

Из каких материалов можно сделать

Решая, каким будет экран для проектора – готовым или сделанным самостоятельно, нужно обдумать преимущества каждого из вариантов. Стандартно полотно выполняется из винила, в зависимости от стоимости варьируются следующие его свойства:

  • плотность;
  • фактура;
  • размер;
  • светоотражение;
  • контрастность.

К сожалению, даже экраны средней ценовой категории не всегда дают четкое изображение на всем полотне – ближе к краям появляется расплывчатость. Современные модели с эффектом свечения изнутри не подойдут для домашнего кинотеатра из-за малого угла обзора. Самодельный экран для проектора делают из недорогих материалов, учитывая их пригодность в конкретном случае.

ПВХ-пленка

Бюджетный вариант, для домашнего кинотеатра подойдет матовая фактура, чтобы не было бликов. Такую пленку используют при оформлении натяжных потолков, она имеет неплохую четкость. Подкладка из черной полиэтиленовой пленки уменьшит прозрачность и сделает ткань более плотной. Этот материал чувствителен к механическом воздействию, при монтаже требует аккуратного обращения.

Плащевка и виниловое полотно

Плащевка – практичный вариант, ее легко натягивать даже новичку – под давлением она редко рвется. Оно подойдет в том случае, если к домашнему кинотеатру будут иметь доступ дети – на этот материале не остается следов от рук.

Виниловое полотно – пригодный вариант для рулонного настенного экрана для проектора в домашних условиях, сделать его можно даже в одиночку.  Однако монтаж ее требует щепетильного обращения – винил легко порвать, растягивая на раму. Также учитывать нужно его высокую стоимость, его разумно делать не на время, а на продолжительный срок.

Плотная ткань из льна

Высококачественный лен – светоотражающая ткань для проектора. Хорошая и доступная альтернатива другим материалам, ведь отрез ткани или простынь приобрести проще. Ее просто натянуть на профиль в домашних условиях, а для лучшего светоотражения покрывают слоем белой матовой краски. Другой вариант – черная полиэтиленовая пленка, как в случае с ПВХ-пленкой.

Гипсокартон и ДВП

Если экран для проектора нужен немедленно, можно использовать подручные дешевые материалы – гипсокартон, ДВП, доски для маркера и даже фанеру. Качество изображения будет не выше удовлетворительного, подправить положение может водоэмульсионная матовая краска, однако ее слой должен быть гладким. Также освещение в комнате должно быть минимально, чтобы изображение вовсе не расплывалось.

Светоотражающая ткань

Хороший вариант для большой стены – ширина рулона составляет не менее 3 м. Ткань имеет высокие показатели светоотражения и позволяет получать четкое изображение. Однако цена такого материала велика, а сама конструкция имеет большой вес – для нее требуется хорошая опора.

Ткань для натяжного потолка

Имеет серый цвет (полезно для полотна под проектор), матовую фактуру и может полностью выравниваться при натягивании на раму. Однако высокая прозрачность не позволяет ему быть самостоятельным вариантом для экрана. Как и для некоторых других, этому материалу требуется подкладка черной пленки. Однако стоимость такого полотно может быть выше, чем заслуживает его качество.

Можно ли использовать проектор как телевизор

С каждым годом производители предлагают усовершенствованные модели телевизоров, доводя качество изображения до совершенства. Сегодня даже у бюджетных вариантов можно найти характеристики 4K разрешение и технологию HDR. С ними просмотр становится максимально комфортным, видны даже незаметные детали. Проблема состоит только в недостатке контента, отвечающего высоким требованиям. Воспроизведение же обычного контента не будет столь ошеломляюще идеальным. Да, с каждым годом количество высококачественного видео растет, однако переплата все равно ощутима.

Разница между проектором на стену вместо телевизора состоит, в первую очередь, в цене – первый вариант гораздо дешевле. LED-проекторы способны давать качественную картинку на полотно диагональю 7 метров! Современные модели компактны, а настройки максимально интуитивны – разобраться в них не составит труда. Отличие проекторного телевизора в том, что он лишь вспомогательное устройство вывода изображения – ему нужен внешний источник сигнала. Таковыми могут быть ряд средств:

  • ПК;
  • видеоплеер;
  • приставка;
  • медиаплеер.

Почти во всех моделях есть поддержка беспроводных сетей, что облегчает управление проектором. Использовать его как альтернативу телевизору можно как бюджетный вариант домашнего кинотеатра. Тем не менее, нужно учитывать некоторые факторы:

  • яркость проектора сильно уступает телевизору. Комната должна быть в темноте, чтобы картинка контрастировала;
  • шум вентилятора у проектора несильный, но ощутимый для острого слуха;
  • проектор занимает значительное пространство на стене, что неосуществимо при недостатке площади в квартире;
  • необходимо купить дополнительные динамики, а это лишняя трата денег.

Какими характеристиками должен обладать проектор для дома

В данной статье мы установим планку максимальных затрат на покупку в 50 тысяч рублей. Если вы располагаете большей суммой, то выбрать проектор в квартиру или дом куда проще.

Начнем с того, что определимся с технологией модулятора света. В массовых моделях используется один из трех вариантов:

  • LCD;
  • DLP;
  • LCoS.

Последний вариант, LCoS, более предпочтителен, поскольку объединяет в себе достоинства двух предыдущих. Однако такие проекторы намного дороже. Для домашнего использования актуальнее все же 3LCD (с тремя матрицами), поскольку могут похвастаться отсутствием артефактов при демонстрации быстрой смены картинки в кинофильмах.

Если говорить о разрешении, то стоит обратить внимание на модели с поддержкой FullHD (1920×1080). Минимум — 1280×720

А вот дешевые проекторы с AliExpress (800×600) подойдут только в качестве игрушки. С нашей точки зрения, покупка такого устройства будет бессмысленной тратой денег. Впрочем, решать, как всегда, только вам.

Соотношение сторон при выборе проектора вместо телевизора будет иметь немаловажное значение. Вряд ли вам придется смотреть фильмы с соотношением сторон 4:3 (как и эфирные программы), поэтому нужно искать модели 16:9 или 16:10

Яркость для полностью затемненного помещения не нужна выше 1000 Лм. Когда планируется не только просмотр фильмов и передач, нужно рассматривать модели с яркостью более 2000 Лм. Если вы решили купить проектор вместо телевизора и полностью отказаться от последнего, а не просто обеспечить место для кинофильмов, то стоит делать выбор в пользу устройств с максимально возможной в доступном ценовом сегменте яркостью.

Контрастность — достаточно важный параметр, но встретить «правду» в характеристиках устройств достаточно сложно. На упаковках могут написать и соотношение 10000:1. Но фактически окажется что-то около 1000:1. И пережить это будет можно — в любом случае, при включении освещения черный цвет будет пропадать. Конечно, если приходится сделать выбор между двумя моделями, лучше остановиться на той, у которой значение больше. Но как определяющий этот показатель учитывать не стоит.

На что еще обратить внимание? Желательно на поддержку воспроизведения файлов с USB, а также на уровень шума. Проектор для дома с шумностью выше 30 дБ будет неприятно отвлекать

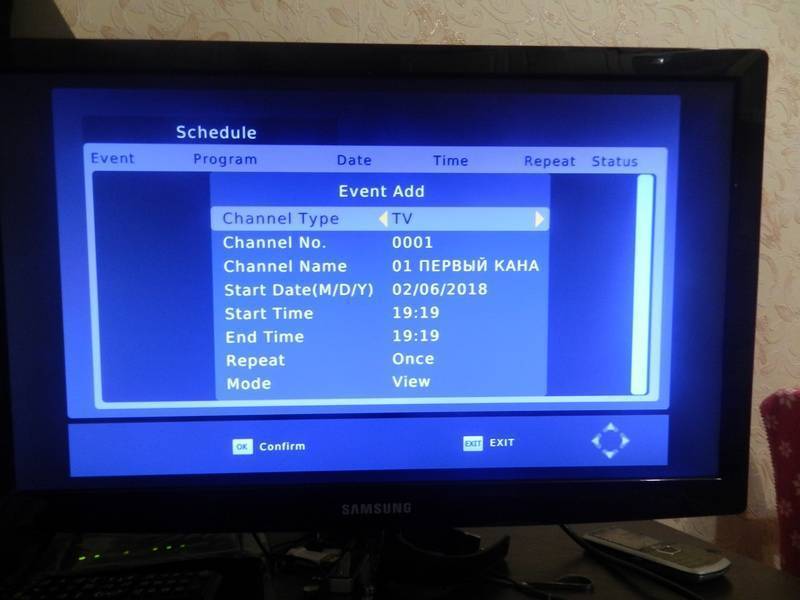

ТВ из ЖК-монитора

Современный потребитель постепенно отказывается от стационарного ПК. Неудивительно, ведь можно приобрести более компактные и не менее функциональные лэптопы, нетбуки. Поэтому если у вас остался жидкокристаллический монитор, то не спешите его выбрасывать или продавать, поскольку из него можно сделать ТВ.

Опять-таки, сначала предстоит наведаться в магазин или на рынок радиотехники, чтобы приобрести необходимые для реализации этой идеи узлы:

телевизионный тюнер;

сплиттер и шнур для подсоединения цифрового телевидения;

антенну и кабель для ее подключения.

Чтобы подключить новый телевизор, потребуются как минимум 2 розетки – для тюнера и адаптера питания. Подключите антенный кабель и включите в розетку штекеры. С тыльной стороны необходимо закрепить тюнер и адаптер питания.

Тюнер оснащен встроенным динамиком, его звучание вполне удовлетворит потребности рядового пользователя. Эстетам и меломанам придется дополнительно приобрести внешнюю акустическую систему, чтобы расширить диапазон звукового ряда. Какие варианты? Например, можно взять саундбар или ДК с сабвуфером, даже обычные колонки подойдут.

Телевизор из монитора ЖК будет отлично ловить каналы, однако телевещание в HD-качестве останется недоступным – пожалуй, это главный недостаток.

Если сравнивать качество изображения жидкокристаллических и ЭЛТ дисплеев, то перевес на стороне первых.

Как сделать с монитора телевизор с качественной картинкой? Делая телевизор из монитора, вы должны учитывать несколько важных моментов, во многом определяющих качество изображения:

  • время отклика на сигнал;
  • угол обзора;
  • освещенность;
  • глубина темных тонов;
  • контрастность.

710 монитор LG, как и ЖК от других производителей, отличается продолжительным откликом на сигнал. Угол обзора тоже очень маленький. Это слишком весомые недостатки. Суть в том, что транслируемое изображение будет качественным до тех пор, пока вы сидите четко перед экраном, незначительный наклон станет причиной появления черных пятен, картинка будет искажена.

Решить проблемы, связанные с недостаточной глубиной черного цвета невозможно, именно поэтому ЖК-мониторы проиграли конкуренцию LED дисплеям.

В большинстве случаев, тюнеры подключаются к ТВ через разъем VGA. Однако если необходимый интерфейс отсутствует, всегда можно воспользоваться переходником-адаптером.

Типы полотен

Экранное полотно бывает разных типов.

  • Белый матовый вариант. Такое полотно обеспечивает широкий угол обзора и четкое изображение благодаря равномерному рассеиванию светового потока, но требует полного затемнения помещения.
  • Серый экран. Серый цвет, улучшая контрастность, добавляет картинке объемность и масштабность.

Существует разновидность серого экрана с глянцевым покрытием. Модель обладает высокой контрастностью, которая достигается за счет комбинации поглощающего серого пигмента и отражающего стеклянного или алюминированного (в виде алюминиевой пудры) микроэлемента.

  • Глянцевое полотно. Оно обладает повышенной контрастностью вне зависимости от мощности проектора. Однако на нем возможно возникновение отблесков при просмотре, поэтому необходимо абсолютное затемнение.
  • Пленка проекционная. Это совершенно новое технологическое решение. Она может быть полупрозрачной или абсолютно темной, может наклеиваться на любое основание. Проецирование производится на обе ее стороны непосредственно после приклеивания.

Изготавливаем экран для проектора своими руками

Мы решили сделать экран с диагональю 144 дюйма – только представьте, насколько огромным он получится! Конечно, покупка такого огромного телевизора обошлась бы очень дорого. В общем, главная проблема – это то, как его правильно разместить, а остальное все будет просто. Можно сделать экран и поменьше, следуя этой же инструкции – просто нужно пересчитать все измерения для вашего случая.

Начнем с каркаса. Для этого используем обычные доски. Соединены они между собой будут с помощью метизов, которые мы поместим в карманные отверстия – собственно, ими мы и займемся сразу после того, как все доски будут готовы. Всего потребовалось 6 досок – две длинные сверху и снизу, две покороче по бокам и в середине каркаса – для его прочности.

Делаем карманные отверстия в доскахСобираем каркасПолучившийся каркас

Далее монтируем одну доску, которая по толщине вдвое меньше тех, кто мы использовали для каркаса. Она должна располагаться примерно на 20 см ниже верхней доски, причем параллельно ей же. С ее помощью экран для проектора будет крепиться к стене.

Монтаж доски

Измеряем стену и отмеряем, где будет находиться место, в котором и будет фиксироваться каркас нашего экрана. На него необходимо прикрепить брусок, проделать отверстие в стене и впоследствии закрепить каркас на ней.

Важно правильно производить все измерения, чтобы экран висел ровноэкран для проектора

Небольшие бруски нужно добавить еще в 8 местах каркаса: по углам, а также около каждой «перемычки» в центральной части. Также соединения на всех углах мы упрочнили с помощью металлических уголков.

Добавили металлические уголкиМонтировали бруски, на которых будет крепиться экран

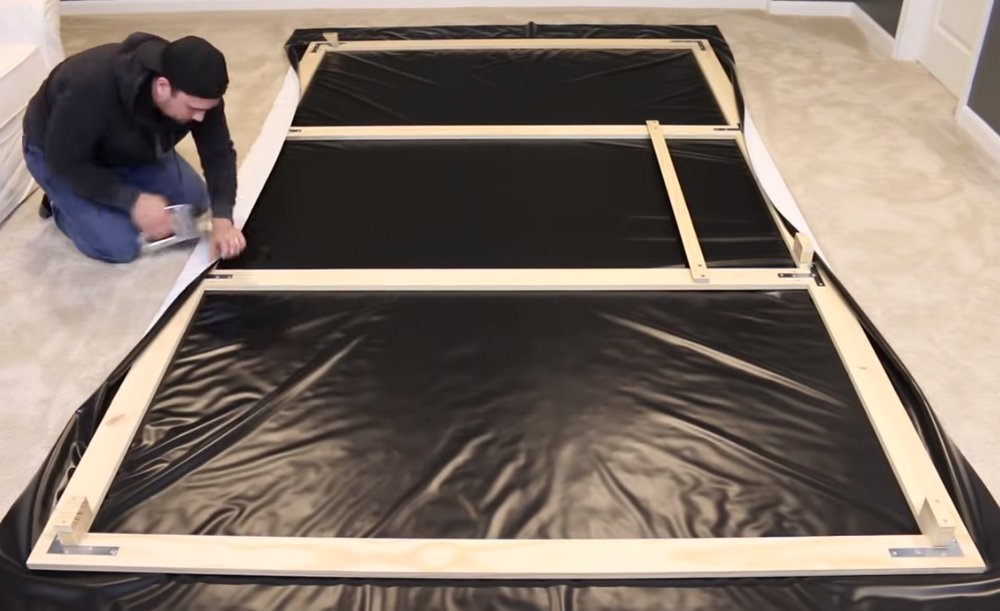

Пришло время заняться закреплением самого полотна будущего экрана. Для этого сначала расстелем ее на полу лицевой стороной вниз, а поверх положим каркас. Конечно, полотно должно быть немного больше каркаса, чтобы его было за что фиксировать.

Дальше все довольно просто – с помощью строительного степлера полотно прикрепляется к деревянному каркасу. Происходит это очень легко. Главное в этом деле – хорошо натягивать полотно, чтобы не осталось никаких складок и неровностей. Сделать это может быть непросто – как правило, на углах некоторые складки все же остаются. Поэтому лучше заниматься этим вдвоем, при этом подняв экран – один человек, находясь с лицевой стороны экрана, будет наблюдать за тем, есть ли какие-то неровности, а второй при нахождении идеального положения будет тут же фиксировать полотно. Только в таком случае получится добиться ровной поверхности

Сзади, конечно, выглядеть полотно будет «так себе», но разве это важно?

Прикрепляем полотно к каркасу с помощью строительного степлераСложнее всего крепить полотно на углах

На этом изготовление экрана можно заканчивать – достаточно повесить его и успешно пользоваться. Но мы решили сделать его более похожим на «обычный» экран телевизора, а потому решили добавить небольшие рамки. Как это лучше сделать? С помощью черного скотча – либо матового, либо глянцевого. Удобнее пользоваться такой лентой, у которой с другой стороны есть защитная пленка – тогда вы сможете отмотать ее, измерить, сколько требуется, обрезать углы наискосок, а затем приклеить. Если такой ленты не нашлось, можно использовать обычную, но может быть немного сложнее при приклеивании.

Мы решили добавить рамку на экран

Вот такой получился экран после добавления ему «рамок». Выглядеть он стал более стильно и даже дорого, так что результат нам очень понравился! Осталось его повесить и, наконец, включить какой-нибудь фильм – смотреть его на таком экране будет сплошное удовольствие.

Вот такой экран для проектора получился

Купить полотно и хороший проектор все же дешевле, чем телевизор с огромным экраном. Как вы можете понять из нашей инструкции, особых сложностей с созданием такого экрана нет – заняться этим может действительно каждый, главное инструменты нужные иметь (а если у вас их нет, можно взять их напрокат или попросить у соседа). Потратить на это придется не больше пары часов, зато вы будете испытывать еще больше удовольствия при просмотре любимого кино или передачи.

Нормальные проекторы стоят космических денег

Один из самых распространённых мифов.

На самом же деле, цены на современные проекторы массового производства вполне сравнимы с телевизорами не самых больших диагоналей.

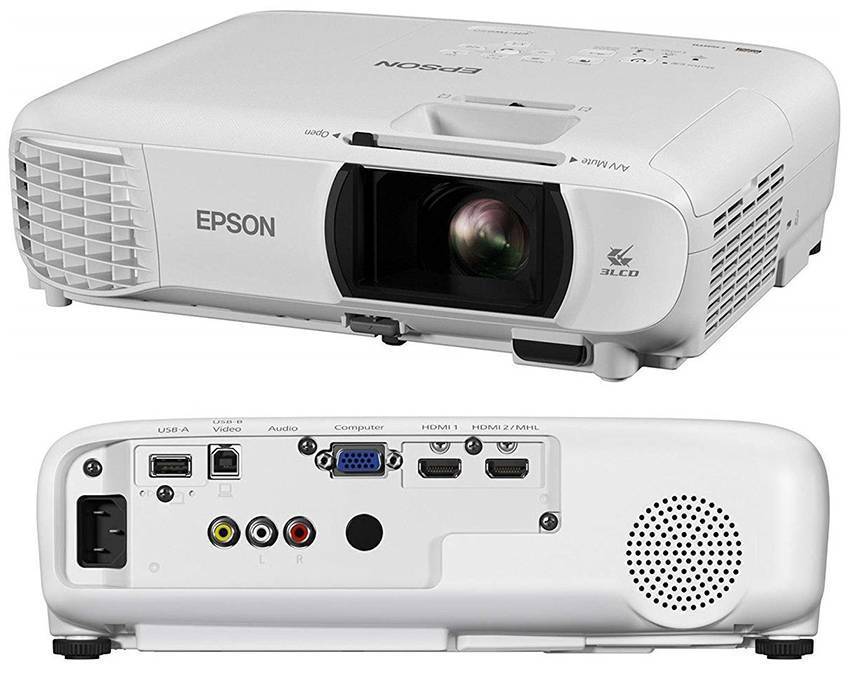

Например, универсальный проектор EH-TW610 с HD разрешением (1920×1080), яркостью 3000 люмен, возможностью передачи изображения по беспроводной сети Wi-Fi стоит в районе 47000 рублей. Ресурс лампы этой модели, в частности, позволяет смотреть по фильму каждый день на протяжении 11 лет.

При этом нужно помнить, что проектор – это универсальное решение. Его достаточно отдалить от стены (или крутануть рычажок «зума»), чтобы получить изображение той диагонали, которая требуется, хоть сто, хоть двести дюймов и выше. С телевизором так не получится. Ну, а стоимость телеков с диагональю 80+ дюймов вы можете сами оценить на любом прайс-агрегаторе.

Короче говоря – нет. Уже давно не стоят.

Рулонный экран из синтетического тканевого полотна

Владельцы проекционных аппаратов предпочитают экраны, изготовленные из рулонной шторы. В них полотно накручивается на вал, который спрятан внутри тубуса, и выдвигается по мере необходимости. Такие конструкции могут быть как настенными, так и напольными, их можно устанавливать на штативе или крепить стационарно на стене либо к потолку. Иногда рулонные экраны оснащают моторизированным электроприводом с возможностью автоматического управления. Купить их можно в специализированных точках продаж.

Основным элементом рулонного экрана является тубус, в котором хранится свернутое полотно. Изготовить его своими руками сможет каждый, кто обладает элементарными навыками выполнения слесарных работ.

Необходимый материал

Для этого понадобится:

  • отрезок пластиковой трубы диаметром 50 мм;
  • 2 подшипника качения;
  • синтетическое тканевое полотно;
  • шнур для подвешивания тубуса (при необходимости);
  • 2 крышки типа Twist off диаметром 53 мм;
  • деревянные рейки диаметром 25-30 мм.

Алгоритм работ

Алгоритм изготовления простейшего тубуса с тканевым экраном включает в себя последовательность таких действий.

  1. Готовится собственно тубус, для чего при помощи болгарки обрезается пластиковая труба в размер экрана и делается пропил вдоль ее оси. Ширина пропила примерно 1 см. Края отверстия тщательно зачищаются таким образом, чтобы не было заусенцев и острых выступов.
  2. Одна из деревянных реек используется в качестве оси для накручивания экрана. Ее длина должна быть на 5 см больше ширины полотна. На концы рейки плотно насаживаются подшипники так, чтобы из них еще выглядывало по 1 см доски с обеих сторон. При необходимости, посадочные места на рейке подгоняются под внутренний диаметр подшипников.
  3. К рейке при помощи степлера крепится один конец полотна. Рекомендуется материал перед этим подвернуть на 2-3 см. Для надежности нужно пришпилить край полотна двумя рядами скоб.
  4. Полотно аккуратно наматывается на рейку, которая затем вставляется в тубус таким образом, чтобы подшипники не выступали за торцы последнего. При этом свободный край полотна пропускают через пропил.
  5. Края тубуса закрываются крышками типа Twist off, причем в одной из них предварительно высверливается отверстие диаметром 2 см, через которое будет проходить ось для крепления рукоятки. При необходимости торцы тубуса обматывают изолентой, подгоняя их диаметры под размер крышек.
  6. Через отверстие в крышке к рейке крепят маховик, с помощью которого можно будет сворачивать экран. Конструкция маховика может быть произвольной. В интернете можно найти достаточно много видео, где подробно показаны многочисленные варианты изготовления рулонных экранов с приводом подобного типа.
  7. Вторая рейка обрезается по размеру полотна. К ней степлером крепится свободный край материала. Затем рейка поворачивается таким образом, чтобы ряд скоб оказался под слоем ткани, которую нужно еще раз прошить степлером.
  8. К тубусу цепляют шнур, при помощи которого можно переносить экран или повесить его на стену или штатив.

Итак, самостоятельно изготовить проекционный экран вполне по силам каждому домашнему мастеру. Сложность и внешний вид будут зависеть от требований к изображению, доступности необходимых материалов и навыков слесарных работ: от покрашенной стены до рулонного изделия из синтетического или тканевого полотна с электроприводом.

Требования к экрану для проектора

Чтобы изготовить проекционный экран, необходимо учитывать ряд условий, позволяющих сделать восприятие изображения наиболее комфортным. К ним в первую очередь относятся правила размещения зрительских мест:

  • первый ряд кресел должен находиться на расстоянии, составляющем две высоты экрана (не меньше);
  • последний ряд кресел должен располагаться не ближе, чем 6h, где h — высота экрана в метрах:
  • расстояние от нижнего края экрана до пола должно составлять не менее 1,2 м.

Исходя из этого, пользователь должен озаботиться выбором соответствующего помещения, в котором предполагается осуществлять просмотр.

Учитывать нужно и существующие форматы видеоизображения (соотношения ширины кадра к его высоте):

  • стандартный — 1:1;
  • видеоформат старого телевидения — 4:3;
  • широкий формат — 16:10;
  • видеоформат телевидения в качестве HD — 16:9;
  • 3D-формат — 2,35:1.

Из чего сделать экран для проектора?

Для самостоятельного изготовления проекторных экранов своими руками обычно используются такие материалы (перечислим их вместе с преимуществами и недостатками):

  • Плащевая ткань. Хороший вариант. Не боится влаги, прикосновений рук, табачного дыма.
  • Плотное полотно. Используется плотная ткань, например, новые простыни белого цвета. Для улучшения отражающей способности ткань можно дополнительно покрасить белой краской. Также можно сделать непрозрачную светоотражающую подложку, например, из плотного черного полиэтилена.
  • Винил. Один из лучших вариантов в плане качества отображения, однако, возможны некоторые проблемы. Цена на винил достаточно высока, придется поискать рулон подходящей ширины, и самое главное – в работе с ним нужна предельная аккуратность, чтобы не надорвать и не растянуть материал. Кроме того, поверхность конечного изделия также будет очень чувствительной.
  • Натяжные потолки. Если у вас есть навык монтажа «французских» потолков, возможно, это ваш вариант. Нужно только выбрать правильную ткань. Натяните ее на раму из фирменного профиля – и отличный экран готов!
  • Баннерная ткань. Один из самых популярных вариантов. Обладает высокой прочностью (ведь материал предназначен для наружной рекламы, воздействия мороза, прямых солнечных лучей и ветра). Имеет хороший коэффициент отражения. Баннерные рулоны, представленные на рынке, имеют большой выбор размеров, что позволит вам легко подобрать ткань нужной ширины.

Домашние мастера, имеющие опыт изготовления экранов, рекомендуют взять ткань с непрозрачным внутренним слоем («blackout»).

  • ДВП/картон. Неплохой вариант на самом последнем пределе дешевизны, на грани потери свойств экрана. Конечное изделие не будет влагоустойчивым, прочным и впечатляющим, однако будет вполне нормально выполнять свою функцию.
  • Гипсокартон. Еще один популярный вариант. Материал очень прост в обработке, но хрупок и относительно тяжел. Выровнять деформированный участок, если он появится, практически нереально. Достаточно вырезать прямоугольник нужного размера и покрасить матовой белой краской.
  • Краска на специально подготовленном участке стены. Один из самых простых вариантов. Плюсы – сделать такой экран просто, быстро и дешево. Кроме того, такой экран никогда не упадет. Минусы – его невозможно переместить, если возникнет такая необходимость.

Подводя итоги, видим, что существует всего два подхода: окраска участка стены/гипсокартона или использование некого листового материала, который обычно натягивается на съемную раму.

Далее мы разберем оба варианта, подробно описав каждый этап создания экрана и рамы для него.
