Мачтовые строительные грузовые подъемники: технические характеристики, виды

Мачтовые подъемники применяются, в основном, во время проведения строительных работ и выполняют функцию, так сказать, грузоперевозчика. Способны доставить груз на высоту около пятидесяти метров. Но не менее необходимы мачтовые подъемники в производстве, когда требуется вертикально перемещать груз. Без них не обойтись и в сфере обслуживания. К примеру, большинство супермаркетов, гипермаркетов, различных складов и другие используют данный вид оборудования.

Купить грузовой подъемник вы можете на сайте компании STROS. Оборудование STROS подходит для производства подъёмных операций при строительстве зданий, ремонте кровли или фасадов, монтаже высотных инженерных сетей – кондиционеров, вентиляций и др.

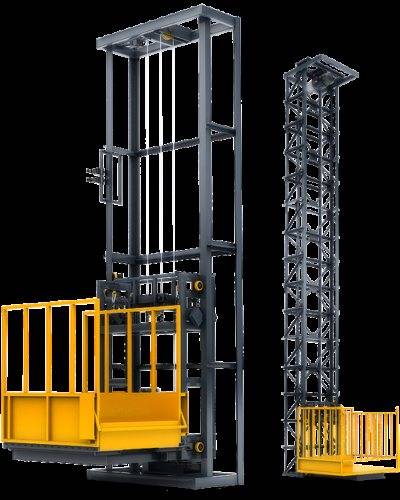

Основной часть мачтового подъемника является металлическая мачта, которая имеет треугольное или четырехугольное сечение. Она служит направляющей для платформы, которая движется вдоль нее. Есть две разновидности мачт: самонесущие и закрепляющиеся на стене здания. Для подъема платформы в мачтовом подъемнике применяется канатная система. Мачтовые подъемники можно разделить на три вида: одно-, двух- и трёхмачтовые.

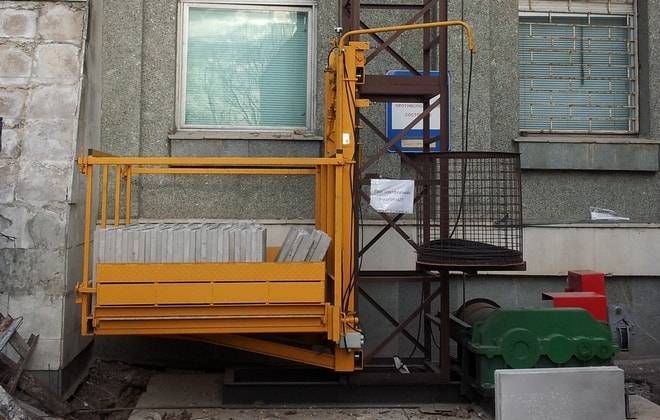

Одномачтовый подъёмник

Если нужно переместить груз весом до тонны используется одномачтовый подъемник. Он настолько малогабаритный, что устанавливать его можно практически повсеместно.

Одномачтовый подъемник — наиболее простой и компактный механизм. Перемещает грузы до 1 т. Может собираться на ограниченной по размерам площади. Мачта состоит из секций длиной 1 или 2 м. На мачту навешивается грузовая платформа. Она бывает оборудована кабиной, ограждениями, выкатным механизмом, откидными бортами, распашными дверями. Часто платформа делается просто в виде плоской площадки для размещения груза.

Механизм подъема располагается вверху или внизу мачты. Подъемник содержит ловители, представляющие систему клиновых блоков с пружиной. При ослаблении или обрыве троса пружина воздействует на клиновые блоки, которые блокируют кабину или площадку на мачте. Имеется и система концевых выключателей. Они останавливают механизм при авариях троса, при достижении платформой нижней или верхней точки.

По индивидуальной заявке одномачтовый агрегат оборудуется другими элементами:

  • сетчатым ограждением;
  • шахтой;
  • дополнительными блокировками;
  • световой индикацией;
  • переговорным устройством.

Максимальная высота подъема грузов одномачтовым устройством — 50 м.

Двухмачтовый подъёмник

Двухмачтовый подъемник позволительно устанавливать внутри помещения или на фасаде. Его можно оборудовать платформой, кабиной и так далее. Механизм, поднимающий грузовую платформу, находится вверху или на мачте.

Телескопический двухмачтовый подъемник иначе называется двухстоечным. Он устанавливается внутри и снаружи зданий. С наружной стороны он навешивается на фасад. Стойки собираются из метровых или двухметровых секций. В комплект могут входить: кабина с дверями, выкатная платформа, другие атрибуты. Применяется агрегат для перемещения материалов вверх или вниз при ремонте или строительстве зданий.

Механизм подъема установлен у основания или в верхней части. Это делает его габариты несколько меньше. Имеются ловители по примеру одномачтовых систем и концевые выключатели. По заявке устанавливается дополнительное оборудование. Телескопический мачтовый фасадный подъемник перемещает грузы на высоту до 50 м.

Трехмачтовый подъемник

Данный вид мачтового подъемника имеет три мачты. Его устанавливают на фасаде, только на несущих перекрытиях, так как уж очень массивная выходит конструкция, и внутри зданий. У трехмачтового подъемника имеется в наличии две платформы, которые совершенно не зависимы друг от друга. Он может выполнять погрузочно-разгрузочные работы непрерывно и вполне способен заменить два двухмачтовых подъемника.

Модели

Несмотря на то что выбор подъемников довольно велик, некоторые модели успели получить больше популярности, нежели остальные. Приведем список наиболее популярные модели:

ПМС-500

Мачта устанавливается на ровную площадку, находящуюся непосредственно рядом со зданием. Наращивается сверху и крепится к стене специальными опорами. Конструкция одномачтовая. Площадка выкатная и предназначена только для доставки груза в оконный проем здания. Рабочая платформа защищена ограждениями.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, м75
Грузоподъемность, кг500
Высота секции, м3
Скорость подъема, м/с0,5
Перемещение платформы по горизонтали, м2,5
Размер платформы, мм600х4000
Масса основания/секции, кг1500/150
Сечение секции, мм860х740

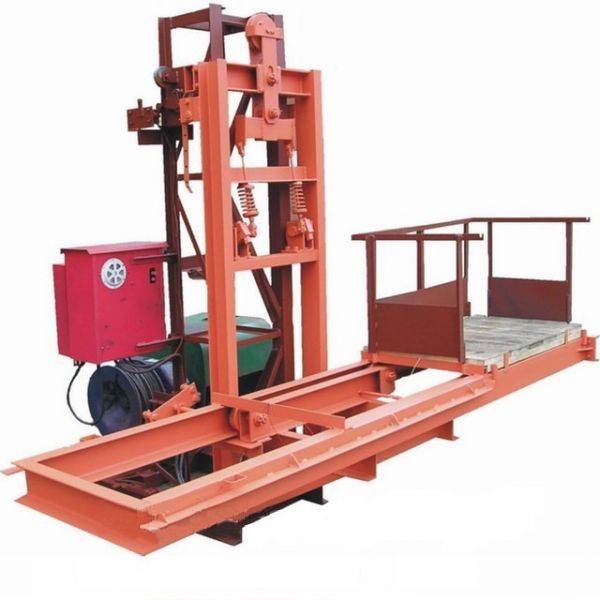

Фото мачтового подъемника ПМС-500

ПМГ-1-Б-500

Мачта может крепиться к перекрытию здания, к стене либо непосредственно к оконному проему. Конструкция одномачтовая, а рабочая площадка предназначена для подъема груза. Рабочая площадка также выкатная и дополнительными ограждениями не защищена.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, м100
Минимальная высота, м3
Грузоподъемность, кг500
Высота секции, м2
Скорость подъема, м/с0,3
Вылет платформы от оси мачты, мм875-1860
Размер платформы, мм2700х500х500
Максимальная масса, кг4500
Мощность электродвигателя, кВт4
Сечение мачты, мм320х426

ПМГ-1-Б

Компактный одномачтовый подъемник ПМГ, который оснащается выкатной грузовой платформой и крепится непосредственно к стене. Платформа может служить монтажной стойкой и отвечает всем требованиям безопасности. Сама же рабочая площадка дополнительными ограждениями не защищена.

ХарактеристикиПоказатели
Максимальная высота, м49
Грузоподъемность, кг500
Высота секции, м2
Скорость подъема, м/с0,3
Перемещение груза от горизонтали, м1,5
Максимальная масса, кг1990
Мощность электродвигателя, кВт5,5

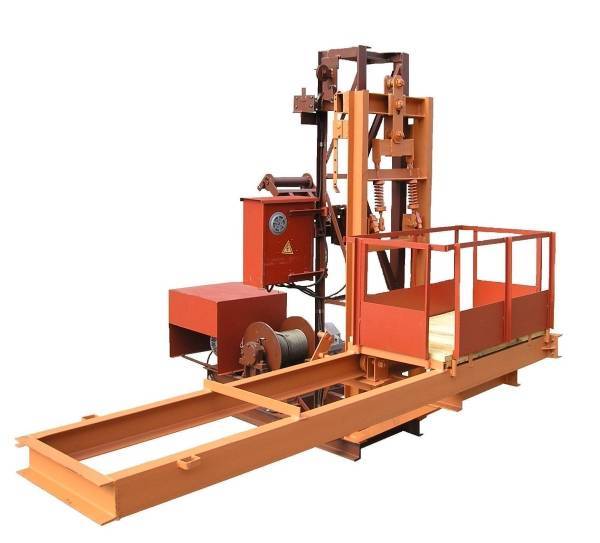

Фото мачтового подъемника ПМГ-1-Б

ТП-17

Грузовая платформа выкатная с защитным ограждением. Конструкция одномачтовая с креплением к стене специальными опорами. Используется для подачи строительных материалов в проемы здания.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, м75
Грузоподъемность, кг500
Высота секции, м3
Скорость подъема, м/с0,5
Длина опорной рамы, мм2584
Максимальная масса, кг6500

ПМГ 1500

Представляет собой модернизированную версию подъемника 1-А-76103. Конструкция одномачтовая. Выкатной платформой не оборудована. Благодаря вместительной платформе с высоким ограждением вполне может поднимать и человек, однако больше рассчитана именно на габаритные строительные материалы.

Технические характеристики:

Модели ПМГ-1-А-76103— 04— 06
Максимальная высота, м100100
Грузоподъемность, кг15001500
Высота секции, м22
Скорость подъема, м/с0,30,3
Размеры грузовой площадки, м1,5х1,52х1,5
Максимальная масса, кг66007500
Мощность электродвигателя, кВт1114

ПМГ-500

Одномачтовый подъемник, который крепится к стене здания и имеет грузоподъемность 0,5 т. Имеет выкатную платформу с защитным ограждением по периметру. Используется для подъема груза в проем здания.

Технические характеристики:

ХарактеристикиПоказатели
Максимальная высота, мот 3 до 100
Грузоподъемность, кг500
Высота секции, м2
Скорость подъема, м/с0,3
Перемещение груза по горизонтали, м1,5
Размеры грузовой площадки, м0,5х2,7
Максимальная масса, кг4200
Мощность электродвигателя, кВт4

Особенности и основные технические характеристики

Строительный мачтовый подъемник или грузовой мачтовый пользуется популярностью, благодаря своей универсальности. Особенности строения его несущей конструкции – мачты. Они позволяют платформе перемещаться в вертикальной и наклонной плоскостях, возможна также горизонтальное перемещение при использовании выкатной платформы.

Основные технические характеристики оборудования:

  • грузоподъемность – от 100 кг до 5 тонн;
  • размеры платформы – от 1,5 м до 2 м (вдоль мачты);
  • скорость перемещения – от 0,13 м/с до 0,5 м/с;
  • максимальная высота подъема – более 100 м.

При этом сертифицированный товар оригинальной сборки в обязательном порядке должен иметь несколько систем безопасности, чтобы предотвратить преждевременный ремонт. Это:

  • кнопка аварийного выключения «Стоп»;
  • страховочный трос или ловитель резкого торможения;
  • ограничитель грузоподъемности;
  • концевики;
  • световая индикация.

Управление оборудованием может быть автоматическим или ручным. При желании обе системы управления могут присутствовать в одном устройстве. Необходимо периодически производить осмотр и ремонт мачтовых подъемников, чтобы поддерживать хорошую работоспособность.

Устройство двухмачтового транспорта

Главным преимуществом оборудования будет больший уровень устойчивости. Другие особенности использования такие:

  • ️Грузовой двухмачтовый подъемник представляет две вертикальные стойки, которые оборудованы направляющими. По ней движется платформа.
  • ️Конструкция располагается строго в вертикальном положении.
  • ️Средняя высота достигает 50 метров.
  • ️Грузоподъемность предполагает до 3 тонн.
  • ️Возможность монтажа внутри и снаружи помещения.
  • ️В движение механизм приводится за счет тросового привода, который работает от электрического двигателя. Его моторы работают от напряжения 380 В при необходимости подъема оборудования на большую высоту.
  • ️Высокая устойчивость транспорта. Если механизм не крепится к стене, а оборудуется как отдельно стоящее сооружение, то его высота и грузоподъемность будут ограничены.
  • ️Наличие ограничителя подъема и спуска платформы.
  • ️Ловители в случае возникновения аварийной ситуации.
  • ️Плавный ход во время перебоев электричества обеспечен благодаря контрольным реле.
  • ️Встроенные ограничителя движения в связи с несоблюдением рекомендации по грузоподъемности.
  • ️Контроль открывания двери и наличие ограждений. Если конструкция используется исключительно для транспортировки грузов, то на платформе не будет ограждения. Перемещение людей будет запрещено.

Любое устройство мачтового типа требует строгого соблюдения правил производства и эксплуатации. Это способно обеспечить безопасность работы и управления устройством.

Безопасности уделяется особое внимание. В устройстве обязательно предусмотрены пульты дистанционного управления и кнопка аварийной остановки.

То, какой тип мачтового подъемного механизма применяется, зависит от условий эксплуатации и цели использования. Для перемещения небольших грузов здесь более компактным и доступным решением будет одномачтовое устройство. При подъеме серьезного оборудования выбор лучше остановить на двухмачтовом варианте.

Как устроен телескопический подъёмник?

Принцип работы данного устройства становится ясным уже из названия – его мачта «складывается» и «раскладывается» подобно телескопу, тем самым обеспечивая отличный показатель производительности работ и значительно экономя место как для работы, так и для размещения подъёмника.

Подъём мачты с платформой осуществляется только в вертикальной плоскости; впрочем, сегодня многие модели используют так называемые мачты с наклонными направляющими, позволяющие в значительной степени упростить доступ к месту проведения высотных работ.

Помимо мачты, телескопический подъёмник включает в себя непосредственно платформу, которую поднимает мачта, основание, являющееся основным опорным элементом устройства, зону управления (управляются подъёмники удалённо, при помощи пульта управления или выносного блока) и опорную систему, включающую в себя металлический каркас или совокупность опор, устанавливающихся при проведении высотных работ.

Их основным функциональным назначением является недопущение потери подъёмником равновесия, его непреднамеренного движения/скольжения и.т.д. Для последнего также используется стопорный механизм, ограничивающий вращение колёс, входящих в систему шасси, установленной в нижней части основания. Сам подъёмник может иметь форму горизонтальной платформы со скруглённой вершиной.

Назначение мачтовых грузоподъемников

Это оборудование универсально и может использоваться для перемещения любых грузов:

  • на строящихся объектах для доставки на высоту стройматериалов, инвентаря, оборудования;
  • на складах, в логистических комплексах для перемещения грузов между уровнями здания;
  • на производственных объектах для транспортировки сырья, готовой продукции.

Грузовые подъемники устанавливаются с использованием несущей мачты. Есть два варианта монтажа:

  • наружный: монтаж выполняется на улице, рядом со зданием, с креплением элементов мачты к его несущим стенам. При таком монтаже дополнительно выполняется устройство приямка такой глубины, чтобы в нижней точке платформа останавливалась на уровне земли;
  • внутри здания. Мачту размещают в проемах перекрытий, в неиспользуемой лифтовой шахте, у несущей стены.

Цены на покупку и аренду оборудования

Подъемников существует много видов. Это:

  • консольные мачтовые подъемники;
  • мачты лифтов;
  • ПМГ (мачтовый грузовой);
  • самоходный подъемник.

Они бывают одномачтовые и двухмачтовые. Цены их в разных регионах страны отличаются друг от друга. Иногда их покупают или берут в аренду частники для строительства своего дома в несколько этажей. В большинстве областей цена ПМГ мачтового грузового составляет 250-475 тыс. рублей. Подъемник мачтовый GTWY можно приобрести за 195-270 тыс. Другие подъемники продаются по ценам от 30 до 588 тыс. рублей. Можно взять оборудование в аренду, которая обойдется в 2500-5000 руб. в сутки.

Чаще всего цена позволяет применять мачтовые подъемники на стройках. При недостатке денег простейший механизм можно попробовать сделать своими руками.

Универсальность механизма

Подъемник заменит любые устройства для подъема грузов. Практичный в любой ситуации и незаменимый в небольших гостиничных комплексах или коттеджах, где проживает небольшая семья. Подъемное оборудование может служить платформой для подъема инвалидов на второй этаж.

Высокие показатели грузоподъемности. Груз между этажами своими силами переместить сложно, а вот подъемник разрешит этот вопрос быстро и надёжно.

Простой и быстрый монтаж. При этом обслуживание ложится на плечи фирмы, которая осуществляла установку. Все необходимые детали для ремонта в свободном доступе.

Безопасность на высшем уровне. Соблюдение всех технических норм при производстве и установке подъемника. При необходимости допускается дополнительная установка систем защиты.

Экономичное потребление электроэнергии для запуска механизма.

Простой контроль за работой механизма. При этом находится можно даже снаружи здания.

Что можно сделать самостоятельно

Без подъемного механизма трудно обойтись во время строительства или ремонта здания. Можно вместо него соорудить леса и мостки для переноса грузов вручную. Но эта работа требует много времени, сил и материалов. Скорость работы данные леса не увеличат, грузы придется переносить своими руками.

Другой способ — устройство в виде балки, которую закрепляют на высоте. На один конец навешивается блок, через который перекидывают трос или веревка с крюком. Небольшие грузы поднимают, но установка занимает много времени, т. к. балку нужно надежно закрепить.

Она может быть самодельной или купленной в магазине и должна обладать высокой прочностью тетив. Поэтому лучше использовать алюминиевые или стальные конструкции. Платформа для груза снабжается колесами небольшого диаметра, которые охватывают направляющие с двух сторон. Устанавливается платформа с одного из торцов лестницы.

Вместо колес хорошо подходят шарикоподшипники необходимого размера. Несущую конструкцию можно сварить или собрать на болтах с помощью полос, заклепок и уголков. Площадка с грузом поднимается при помощи троса, перекинутого через блок. Блок крепится в верхней части лестницы. Привод — усилие рук или электродвигатель. Если применить мощный двигатель с редуктором, вес можно поднимать до нескольких сотен килограммов. Редуктор лучше использовать червячного типа. На концах лестницы рекомендуется установить концевые выключатели.

Самодельное подъемное оборудование требует внимания и осторожности при его использовании. Лестница устанавливается надежно и устойчиво. Под ее ножки укладываются опорные площадки.

Устройство

Сначала устанавливается сама мачта секционного подъемника, которая может быть самонесущей либо крепиться специальными опорами к стене. По мере возведения грузовой строительный мачтовый подъемник наращивается с помощью специальных секций длиной от 1 до 3 метров. Соединяются секции болтами, что позволяет использовать их многократно. Мачта может представлять собой как ферму треугольного, так и прямоугольного сечения. Как уже писалось выше, мачты могут состоять из нескольких секций:

  • Используется для подъема грузов весом до 1 тонны. Его главным достоинством является компактность, благодаря чему устанавливается даже в самых ограниченных по пространству местах;
  • Двухсекционные мачты также можно устанавливать внутри зданий. Могут оснащаться платформами различного типа: выкатные, кабинами с дверями и так далее. Наиболее популярны благодаря своей высокой грузоподъемности;
  • Главной особенностью является возможность использовать одновременно 2 платформы, что позволяет работать безостановочно. Такой подъемник занимает гораздо меньше места, чем два двухмачтовых подъемников.

Для перемещения рабочей площадки используется канатные полиспастные системы. Подъемный механизм устанавливается на верхней площадке мачты либо у её основания. Рабочая площадка может иметь различную конструкцию, в зависимости от предназначения. Это может быть просто выкатная площадка с низкой решетчатой оградой с 3 сторон и откидной панелью с 4 стороны либо, вообще, без ограждения. Для перевозки рабочих обычно устанавливается кабина с защитой, чтобы предотвратить несчастные случаи.

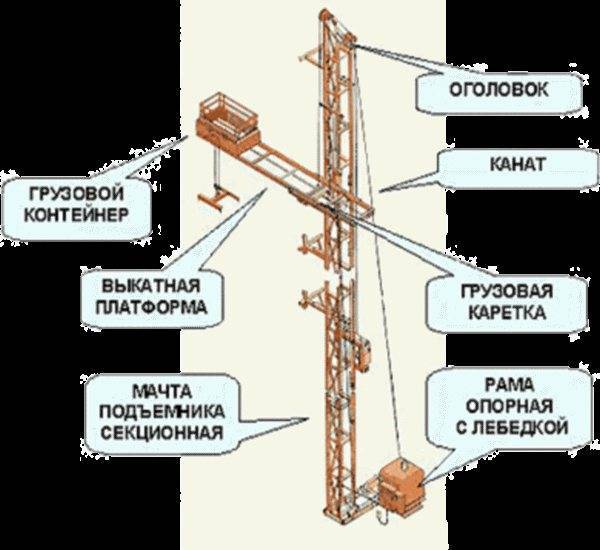

Устройство мачтового грузового подъемника

Для обеспечения максимальной безопасности, используются защищенные кабины, автоматические тормоза, ловители, ограничители грузоподъемности, ограничители выкатки платформы.

Принцип работы

Подъемник строительный мачтовый устроен просто, и его работа не требует людей с особыми знаниями для управления им. Управлять механизмом может любой работник стройки. Для этого нужно просто нажимать кнопки. При нажатии кнопки «Вверх» каретка движется в нужном направлении. Если остановка запланирована не в самом верху, то на уровне нужного этажа кнопка отпускается. Те же действия повторяются при движении вниз. В самой нижней точке остановка происходит автоматически.

При нажатии кнопок запускается или останавливается лебедка, которая состоит из редуктора, барабана, муфты и тормоза. Движущим механизмом является электрический двигатель. Он подключается к сети четырехпроводной трехфазной. Напряжение питания — 380 В. Установка заземляется отдельным кабелем. Перемещать подъемник с одного места на другое можно с помощью колесной базы. Масса его небольшая. Для буксировки нужно только отключить на колесах блокировочные устройства.

Что выгоднее: покупка или аренда подъемника

Выгода при аренде

Услуга аренды подъемника широко распространена. На прокат возможно взять любой механизм, который будет больше подходить для определенных видов работ. Аренда подъемников имеет следующие преимущества:

  • Экономия денежных средств;
  • Не нужно иметь гараж для хранения;
  • Техобслуживание производит хозяин;
  • Можно выбрать любую необходимую модель;
  • Транспортирование техники производит владелец;
  • Возможно взять технику с оператором.

Данный вид услуги – аренда – востребован многими компаниями, которые, оценив все преимущества, возвращаются и арендуют технику из раза в раз.

Покупка подъемника

Если техника требуется для работ постоянно, то купить подъемник в собственность становится более выгодным вариантом. Техника европейских производителей намного дороже, чем отечественная. При покупке, для экономии средств, можно рассмотреть вариант техники уже бывшей в употреблении. При покупке следует учесть следующие моменты:

  • Грузоподъемность;
  • Скоростные возможности при подъеме;
  • Вид платформы и люльки для груза;
  • Мощность и тип двигателя;
  • Количество поворотных колен у коленчатых механизмов;
  • Общий вес и размеры подъемника;
  • Возможности маневра при работе.

По совокупности всех этих характеристик можно подобрать тот механизм, который наилучшим образом будет подходить для конкретных видов работ. Чтобы определиться в выборе, для начала можно взять на прокат необходимый механизм и попробовать его в действии. После проверки, взвесив все положительные стороны и оценив его возможности, а также выявив недостатки, можно купить нужный механизм. Если выбор сделать сложно, то можно обратится к специалисту за консультацией.
