Устройство и принцип работы газового манометра

Другие виды манометров

Жидкостный манометр дает возможность точных измерений, но у него есть большой недостаток: конструкция боится ударов и вибраций. Поэтому сегодня такие приборы используются в основном в лабораториях. С развитием промышленности возникли другие типы манометров, которые могут измерять давление в любых условиях — на подвижных механизмах, при сильных вибрациях и т. д. По конструкции выделяют деформационные и поршневые (грузопоршневые) приборы.

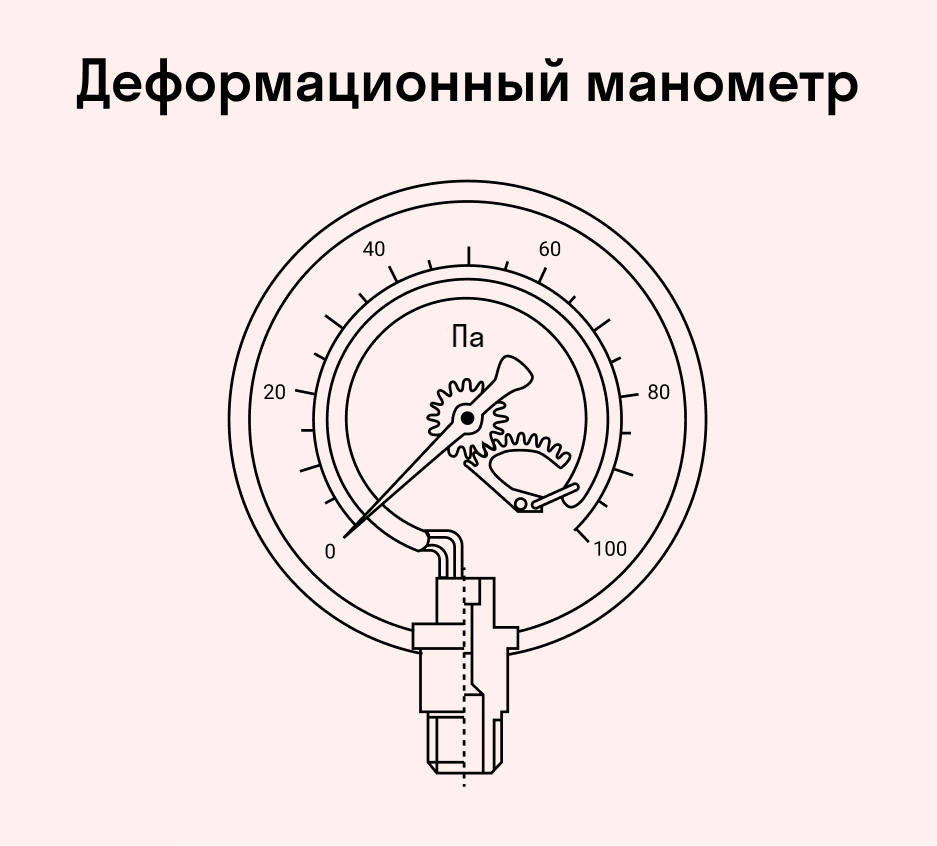

Деформационные манометры

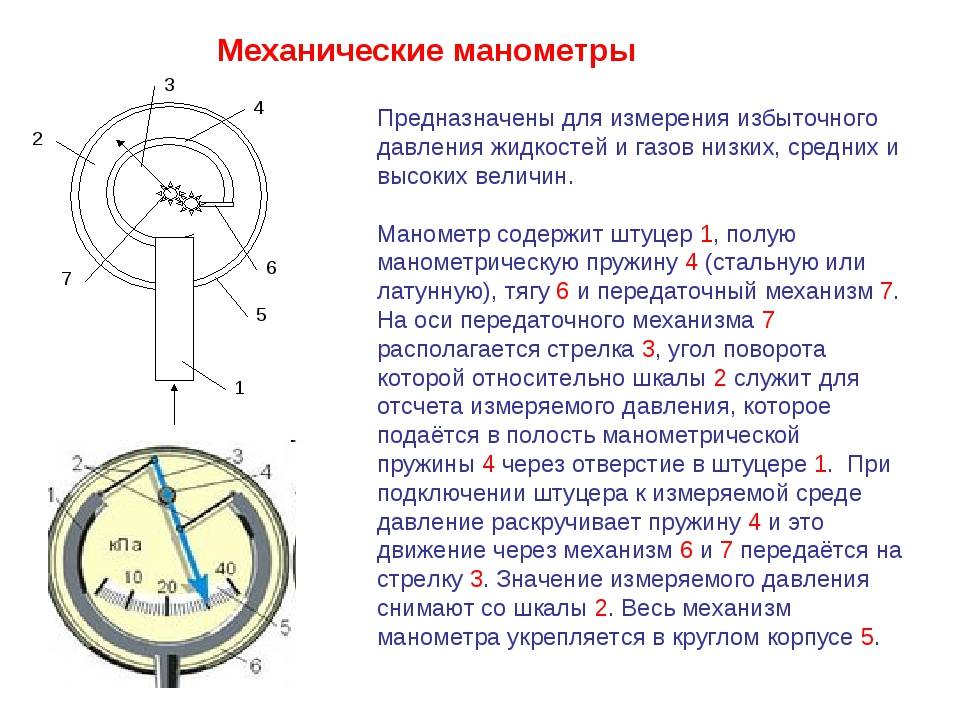

Манометр деформационного типа — это компактное механическое устройство, измеряющее давление сразу в паскалях (без перевода из других единиц). Его рабочим элементом является дугообразная или спиральная трубка Бурдона, в которую накачивается газ. Если давление внутри трубки повышается, она начинает распрямляться, и это движение через систему тяг передается на стрелку. При снятии давления она возвращается в свое первоначальное положение.

Вместо трубки может быть использована пружина, мембрана или другой чувствительный элемент, который деформируется под давлением. Принцип действия манометра остается тем же: деформация передается на стрелку, движущуюся по шкале.

Деформационные металлические манометры чаще всего используются в быту и на производстве. Они компактны, отлично переносят вибрации, не требуют строго вертикальной установки. Если нужно выбрать, к примеру, автомобильный манометр, он будет именно такого типа.

Интересный факт!
Деформационный манометр был изобретен случайно. В 1845 году швейцарский ученый Р. Шинц наблюдал, как на производстве рабочие восстанавливали сплющенную металлическую трубку, заглушив один ее конец и закачав внутрь воду. Под действием давления трубка разогнулась, а ученому пришла в голову мысль использовать такой же элемент для измерений, но работать с воздухом, а не с водой.

Поршневые манометры

Несмотря на то, что поршневые манометры были созданы раньше деформационных, они получили меньшее распространение. Сегодня такие приборы используются для исследования скважин в нефте- и газодобывающей промышленности, а также для сверки показаний в лабораториях.

На рисунке ниже можно увидеть, из чего состоит манометр поршневого типа. В самом простом варианте это емкость с маслом, соединенная при помощи штуцера с измеряемой средой. В емкость погружен цилиндр с тщательно притертым поршнем (зазор между стенками цилиндра и поршнем должен быть минимальным). На торце поршня закреплена тарель, на которую могут укладываться грузы.

Снизу на поршень действует измеряемое давление Р, сверху оно уравновешивается некой силой, создаваемой весом самого поршня и грузов G₁+ G₂.

Давление под поршнем рассчитывается по формуле:

, где G₁— масса грузов, G₂— масса поршня с тарелью, g — ускорение свободного падения, F — площадь поршня.

Также давление можно выразить через силу согласно закону Паскаля:

P = F / S, где F — сила, действующая на поршень, S — площадь поршня.

С помощью поршневых маномеров впервые измеряли давление ученые-физики Георг Паррот и Эмиль Ленц. Но широкое распространение эти приборы получили благодаря некому Рухгольцу, который запустил их в массовое производство.

Прибор контроля давления газа buderus

Прибор контроля давления газа предназначен для отключения котла при падении давления газа в магистрали и является дополнительным оборудованием для котлов Buderus.

Предотвращает аварийное отключение котла и защищает от прогорания газовой горелки при низком давлении газа в магистрали, а именно завершает работу котла. После восстановления нормального давления газа, котел автоматически включается.

Технические характеристики датчика давления котла Будерус

• Тип: автоматика для котлов.
• Страна производитель: Германия.
• Гарантия: 1 год.
• Внешнее исполнение: прямоугольная форма.
• Внешнее исполнение: цвет черный.
• Технические характеристики: высота – 0,17 см, глубина – 0,12 см, ширина – 0,22 см.

Функции и оснащение: возможность программирования – нет, индикация давления.

Подводя итоги, предлагаю посмотреть несколько видео об измерительных газовых приборах.

Мне нравится1Не нравится

Давление воды в водопроводе

Малый напорный уровень

При достаточно низком напоре, что проявляется посредством достаточно слабой подачей воды непосредственно из крана и указывает о вполне низком уровне. Достаточно актуальной и распространенной проблемой является для жителей верхних этажей, а также владельцев загородных жилищ. Слабое давление в водопроводе будет отказывать работать многие необходимые бытовые приборы, что станет весомой проблемой, а также появится желание исправить такую ситуацию.

Выполнение монтажных работ, для установки оборудования, что способно увеличить такой показатель является основополагающей методикой для обеспечения решения такого вопроса. Естественно, прежде чем применять современные агрегаты, предназначенные для этих целей, следует определить не засорена ли система, что может также являться одной из причин такого явления.

Определенным образом такую проблему вполне можно устранить при помощи специализированного насосного агрегата, что будет способствовать повышению давления либо модернизацией самой системы при помощи интеграции станции насосной с накопителем.

Естественно, более рациональный и подходящий способ следует определить непосредственно самому собственнику, что определяется преследуемыми целями, а также необходимыми объемами жидкости, что потребуется для полноценного обеспечения жилища.

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

• общетехнические;
• эталонные;
• специальные.

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

— Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.
Давление в приборах воздействия на трубку изнутри и вызывает смещение незанекногогопл. С ним взаимодействует механизм, который двигает стрелку

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 ° C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с интервалом от 10 до 55 Гц, а также амплитуды с размером максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.
Цифровые манометры имеют небольшие размеры. При этом такие устройства можно калибровать

— Они нередко оснащены преобразователями, что автоматизирует технологические процессы. Значения давления на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным средствам, поэтому для работы по отношению к определенному к

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

— Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от — 50 до + 60 ° С. Температура рабочей среды до + 150 ° С. Нередко входит в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.
При наличии серьезных динамических нагрузок манометры заливаются глицерином или силиконом

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих анесетилет. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от — 40 до + 70 ° С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в беникиманикиманикиманикикиманик. Такие устройства отличаются более высоким классом сравнения с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в контроле достоверности измерительных приборов по месту установки, также используют манометры повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны использоваться поверки не реже одного раза в год, если другие сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридичецскии. После поверки выдается свидетельство и ставится клеймо.
Прибор необходимо снять с баллона и отнести в метрологическую службу. Там поверители и калибровщики с помощью набора эталонов и вспомогательных приборов на пронотрек проник проник

Передаточные механизмы в эталонных манометрах обрабатываются с средней зубчатого знепо. Они характеризуются минимальным трением в стрелочном механизме.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 и классом точности 0,4 имеют шкалу из 250, с классом точности 0,15 и классом точности Эксплуатация устройства возможна при температуре окружающей среды в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 ° С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья.

Класс точности манометров

Эта характеристика обязательно указывается в техническом паспорте на прибор. Выражается класс точности в цифрах: чем ниже цифровое значение в маркировке, тем выше точность. Существует три стандартные категории:

• С большой погрешностью. Класс точности 4,0. Эти приборы обычно используются на автомобильных СТО для проверки уровня давления воздуха в шинах.
• Стандартные, в диапазоне 1,0-2,5 (нормальный класс точности для большинства моделей);
• Высокоточные (образцовые), работающие с погрешностью 0,05.

Класс точности влияет не только на погрешность измерений. От него зависит и возможность эксплуатации приборов в том или ином диапазоне. Так, мощные модели не способны уловить минимальные колебания, а сверхчувствительные весьма восприимчивы к высоким «критическим» показателям.

В ассортименте современных моделей есть устройства, способные проводить измерения в диапазоне 0,06-1000 мПа, а также модификации для измерения разрежения давления до уровня -40кПа.

Компания Измеркон , Санкт-Петербург, реализует манометры цифрового типа, с ЖК-дисплеем, на котором показывают измеренные величины. Такие устройства работают с высокой точностью, в пределах 0,5-0,025%. Среди предложений компании есть и модели с дополнительными опциями – например, во взрывозащищенном исполнении.

Как выбрать манометр для регулировки газового котла

При выборе приборов необходимо учитывать: вид, диапазон измерения, класс точности, размер, функциональную нагрузку, эксплуатационные условия.

Виды устройств

По строению и принципу действия бывает 5 основных видов датчиков:

• жидкостные;
• пружинные;
• электроконтактные;
• мембранные;
• дифференциальные.

Пружинные и жидкостные приборы — самые популярные. Они достаточно точны и надёжны при своей низкой цене. Эти два вида хорошо подходят для частных домов и небольших предприятий. В большинстве котельных используются именно пружинные манометры.

Диапазон измерения давления газа

Это самый важный параметр при выборе измерительного оборудования для котельной.

Главное, чтобы рабочее давление в трубе котла попадало в диапазон 1/3—2/3 шкалы измерения прибора. Если давление меньше, то погрешность замеров слишком высока, а если больше — прибор будет перегружаться и выйдет из строя раньше гарантийного срока.

Класс точности

Чем меньше этот показатель, тем точнее прибор. Класс точности — это процент погрешности замеров от шкалы измерения.

Погрешность нетрудно рассчитать, например, если устройство на 10 атм. имеет класс точности 1,5 ед., то его допустимая погрешность составляет 1,5%. Если показатель прибора больше, то его необходимо заменить.

Установить неисправность можно только при помощи эталонного манометра, этим занимается специальная организация, которая производит поверку оборудования. К системе подключают высокоточный прибор, а затем сравнивают показания.

Размер

Диаметр устройства подбирается в зависимости от назначения.

• 50, 63 мм — для установки на переносном оборудовании или для контроля давления кислородных баллонов, сварочных аппаратов.
• 100 мм — самый распространённый размер, наиболее удобен в большинстве случаев.
• 160 мм, 250 мм — для контроля приборов, которые расположены визуально далеко, например, под потолком котельной.

Функциональная нагрузка

По виду функциональной нагрузки устройства бывают:

• Показывающие — это приборы технического направления. Измеряют давление.
• Сигнализирующие — управляют внешней электрической цепью.
• Для точного измерения имеют класс точности 0,6—1,0 ед.
• Образцовые используются для проверки точности других приборов.
• Самопишущие записывают давление в виде диаграммы на бумаге.

Фото 2. Образцовый манометр для газового котла. Прибор обладает высокой точностью, его применяют для калибровки других устройств.

Эксплуатационные условия

Прибор подбирается с учётом среды, в которой он будет использоваться. Среда может быть разной, в том числе и агрессивной

Существуют аппараты с разными корпусами, важно учесть, будет ли он работать в условиях влажности, запылённости, вибрации, чтобы исключить развитие коррозии или повреждение корпуса

Классификация манометров для настройки газовых котлов

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Давление воды в водопроводе и бытовая техника

Значения, при которых работает техника (бытовая)

В момент приобретения различного рода оборудования определенным образом обратите внимание на фактор того, какое давление в системе водопровода будет оптимальным для полноценной работы. К примеру, для полноценной работы машинки стиральной вполне достаточным будет и показатель равный двум, но для многих остальных устройств этого будет абсолютно не достаточно, как и для многих устройств, что предназначены для загородного типа участков. Определенно следует обратить внимание, что обязательным образом следует обеспечить достаточные показатели для загородных жилищ, где потребность в более высоком показателе значительно больше

Определенно следует обратить внимание, что обязательным образом следует обеспечить достаточные показатели для загородных жилищ, где потребность в более высоком показателе значительно больше

Деление по функциональному назначению

По назначению выделяют следующие виды манометров, используемых для измерения давления газа:

Рассмотрим особенности каждого вида.

Манометры общетехнического назначения

Этот вид манометров производят с целью измерения значений вакуумметрического и избыточного давления в общетехнических целях. Различные модификации устройств позволяют использовать их в самых разнообразных средах. Применяются для измерения давления на производстве прямо во время технологических процессов.

Такими манометрами можно измерять давление газообразных сред, которые являются неагрессивными по отношению к медным сплавам при рабочей температуре до 150 °C. Обычно корпус изделия изготавливается из стали, а детали механизма из латунного сплава.

Общетехнические манометры для газа низкого или высокого давления производятся устойчивыми к вибрациям с частотой в интервале от 10 до 55 Гц, а также амплитудой смещения максимум 0,15 миллиметра. Имеют несколько классов точности от 1 до 2,5.

Набирают популярность газовые манометры общетехнического назначения с электронной платой, на которой отображаются данные проведенных измерений. Они нередко оснащаются преобразователями, что автоматизирует технологические процессы. Значения давления отображаются на электронном циферблате.

Группа специальных манометров

Такие приборы изготавливаются под конкретный вид газа и создаваемую им среду. Для систем с повышенным давлением изготавливают манометры для газа высокого давления. Некоторые газы агрессивны по отношению к определенным сплавам, поэтому для работы с ними требуется использовать устойчивые материалы.

Специальные манометры окрашивают в краски различных цветов в зависимости от типа газа.

Пропановые манометры окрашиваются в красный цвет, имеют стальной корпус и характеристики общетехнических манометров. Рабочее давление таких приборов от 0 до 0,6 МПа. Это стандартное давление пропана. Возможна эксплуатация в диапазоне температур от – 50 до + 60 °С. Температура рабочей среды до + 150 °С. Нередко входят в комплектацию с баллонными редукторами.

Измерители давления аммиака в баллонах и прочих резервуарах окрашиваются в желтый цвет. Агрегаты с многоступенчатым сжатием оснащаются температурной шкалой. Компоненты манометра изготавливаются из материалов, устойчивых к воздействию паров аммиака.

Ацетиленовый манометр окрашивается в белый цвет. Изготавливается как манометр систем безопасности из обезжиренных материалов. Используется для измерения избыточного давления в различных распределяющих и генерирующих ацетилен системах. Корпус изготавливается из стали, внутренние компоненты из латунного сплава. Диапазон допустимых температур от – 40 до + 70 °С.

Водородный манометр окрашивается в темно-зеленый цвет. Манометр для иных горючих газов красится в красный цвет. Измерительный прибор для негорючих смесей красят в черный цвет. Кислородный манометр окрашивают в голубой цвет.

Эталонные устройства для измерения давления

Этот тип манометров предназначен для проверки, калибровки и настройки других приборов в целях обеспечения максимально высокой точности измерений. Такие устройства отличаются более высоким классом точности в сравнении с общетехническими. Рабочие эталоны делятся на три разряда.

Контрольные манометры, используемые в целях контроля достоверности показаний измерительных приборов по месту установки, также называют манометрами повышенной точности. Рабочий диапазон измерения от 0-0,6 до 0-1600 бар для газообразных сред.

Манометры для обычных и композитных газовых баллонов должны проходить процедуру поверки не реже одного раза в год, если иные сроки не указываются в документах к прибору. Поверку осуществляют аккредитованные метрологические организации, обладающие статусом юридических лиц. После поверки выдается свидетельство и ставится клеймо.

Передаточные механизмы в эталонных манометрах обрабатываются с повышенной частотой зубчатого зацепления. Они характеризуются минимальным трением в стрелочном механизме, а также высокой чувствительностью внутренних элементов.

Образцовые манометры, с классом точности 0,4 имеют шкалу из 250 единиц, с классом точности 0,15 или 0,25 имеют шкалу из 400 единиц с ценой деления 1 единица. Эксплуатация устройства возможна при различной температуре в зависимости от наполнителя корпуса. Идеальная рабочая температура составляет 20 °С.

Со спецификой проведения заправки газовых баллонов ознакомит следующая статья. Прочитать ее стоит всем владельцам загородной собственности, не подключенной к централизованному газоснабжению.

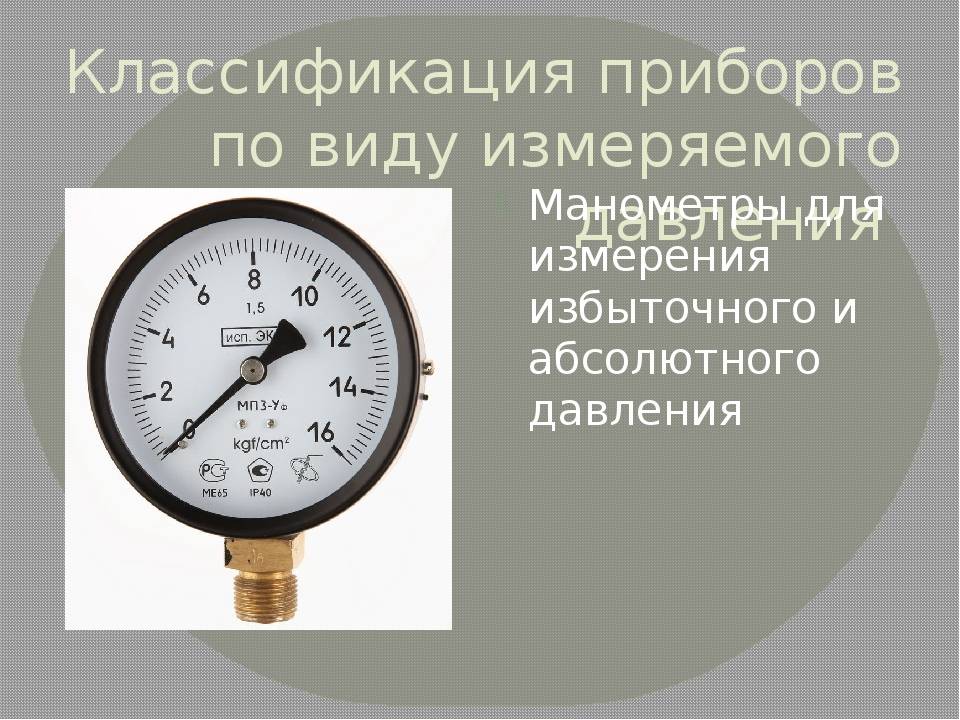

Классификация манометров по виду измеряемого давления

Классификация регуляторов с учетом типа давления:

• вакуумметры и мановакуумметры;
• барометры;
• напоромеры;
• дифманометры;
• тягомеры.

Принцип работы любого из них зависит от строения, помимо этого нужно учитывать, что измерители разделяются на категории в пределах единого класса с учетом уровня точности.

Приборы, работающие по вакуумному принципу, предназначены для разреженного газа. Напоромеры способны определить параметры предельного давления с показателями до 40 кПа, тягомеры до -40 кПа. Другие дифференциальные устройства помогают узнавать разность показателей в любых двух точках.

Индивидуальный подход к транспортируемой среде

Измерение давления среды в большинстве случаев базируется на отслеживании деформаций, происходящих в устройстве. Детали, подвергаемые воздействию избыточного давления, должны:

• а) выдерживать действующие на них силы;
• б) демонстрировать заметные изменения в собственной геометрии;
• в) отличаться устойчивостью к многократным рабочим циклам.

Показатель пластичности деталей в идеале стремится к нулю, в результате чего появляется возможность пренебрегать остаточными деформациями мерительного инструмента. Обязательна и способность к возвращению главного элемента устройства к первоначальной форме.

Сверхнормативные силы, приложенные к трубке Бурдона, чувствительной мембране и даже трибко-секторному механизму, интерпретирующему микроскопическое движение в заметное перемещение стрелки по циферблату, приводят к нарушению настроек прибора. Не менее 50% устройств, подвергшихся гидродинамическому удару, теряют работоспособность.

Именно поэтому столь важно конструктивное отличие манометра для воды и воздуха. Взаимодействие металлических деталей со средами различной плотности идёт по-разному, и чтобы компенсировать разницу, создатели КИПа меняют параметры составных частей устройства

Классификация манометров по принципу работы

В наши дни работающие в условиях давления устройства используются практически во всех сферах жизнедеятельности человека. Следовательно, вместе с ними применяются и манометры, дающие точную информацию о показателях давления. При этом измерительные приборы могут отличаться между собой по конструкции и принципу действия. Имеющиеся на рынке устройства делятся на такие виды:

Современные манометры также делятся между собой на механические и электронные устройства. Механический манометр для насоса или системы водоснабжения имеет простую конструкцию, однако не может достаточно точно измерить давление. В конструкцию электронного прибора входит контактный узел, который более точно измеряет давление рабочей среды.

По способу использования манометры делятся между собой на такие виды:

• Стационарные – такие приборы монтируются и применяются только на определенном агрегате без возможности демонтажа измерительного устройства. Зачастую на используемом агрегате также применяется регулятор давления для воды с манометром;
• Переносные – эти измерительные приборы могут демонтироваться и использоваться для работы с разными агрегатами и в различных системах. Переносной прибор обладает меньшими габаритами.

Каждый из перечисленных видов приборов нашел свое активное применение. Многие из современных моделей используются в системе отопления частного дома или в квартире, другие – применяются для обслуживания крупных промышленных предприятий.

Не знакомые с измерительными приборами люди часто не могут отличить манометр давления воды в системе водоснабжения от прибора, который используется для измерения давления воздуха и газа. Внешне оба эти устройства практически не отличаются друг от друга. Тем не менее, различие между ними все-таки есть.

Разница между манометром для воды и воздуха заключается в конструкции и принципе их действия. В приборах для воды роль чувствительного элемента играет мембрана и сосуд с жидкостью. В воздушных манометрах чувствительным элементом служит трубчатая пружина, которая при работе заполняется газом или воздухом.

Узнать показатели давления воды в трубопроводе можно без помощи манометра. Все, что для этого требуется – это использовать самодельное приспособление из прозрачного 2-метрового шланга, которое очень просто изготовить своими руками.

В основном, шланг применяется с целью получения замеров давления воды на выходе из крана. Чтобы узнать нужные показатели, один конец шланга вставляется в кран, а второй закупоривается пробкой. После этого в шланг нужно впустить немного воды.

Прежде, чем начать «эксперимент», потребуется выполнить 2 условия:

• Установить шланг в вертикальное положение;
• Переместить нижний конец шланга так, как указано в схеме.

• P – давление в системе, измеряемое в атмосферах;
• Pатм – давление, которое присутствует внутри шланга до момента открытия крана;
• H0 – высота воздушного столба внутри шланга до момента открытия крана;
• H1 – высота воздушного столба после заполнения шланга водой.

Нужно отметить, что собранное приспособление по принципу действия полностью повторяет обыкновенный жидкостный манометр.

Общие сведения

Жидкие и газообразные вещества воздействуют с определенной силой на соприкасающиеся с ними тела. Величина этого воздействия, зависящая от свойств вещества и внешних факторов (температуры, сжатия и др.), характеризуется понятием давление.

Давлением называют отношение силы, действующей перпендикулярно поверхности к площади поверхности при условии равномерного распределения силы по всей площади. Различают абсолютное и избыточное давление.

Абсолютное давление — это полное давление газа или жидкости с учетом всех действующих сил, в том числе давления атмосферного воздуха. Избыточное давление — это разность между абсолютным и атмосферным давлением при условии, что абсолютное давление больше атмосферного. В технике, как правило, измеряют избыточное давление.

Абсолютное давление может быть меньше атмосферного. Если при этом их разность имеет небольшую величину, то ее называют разрежением, если она достаточно велика — вакуумом.

Для измерения избыточного давления применяют манометры, в связи, с чем это давление часто называют манометрическим. Разрежение и вакуум измеряют вакуумметрами, атмосферное давление — барометрами.

Единицей измерения давления в системе СИ является ньютон на квадратный метр (Н/м2). Однако выпускаемые приборы градуируют пока в старых единицах — миллиметрах водяного столба (мм вод. ст.), миллиметрах ртутного столба (мм. рт. ст.) и технических атмосферах (кгс/см2).

Одна техническая атмосфера равна давлению на площадь в 1 см2 столба ртути высотой 735,56 мм при температуре 0°С или столба воды высотой 10 м при температуре 4° С, т. е. 1 кгс/см2= = 735,56мм рт. ст. = 104мм вод. ст.

Вакуум измеряют в процентах атмосферного давления или в тех же единицах, что и давление. Средняя величина давления атмосферного воздуха определена в результате многочисленных измерений и составляет 760мм.рт.ст.,

Методика поверки манометров

Существует довольно большое количество различных технологий, которые позволяют определить состояние измерительного устройства. Поверка технических манометров должна проводится исключительно профессионалами, так как допущенные ошибки могут стать причиной снижения точности снимаемых показателей. Оказывать услуги должны исключительно специалисты, получившие соответствующее разрешение.

Выделяют несколько наиболее распространенных технологий поверки:

При применении гидравлического пресса. В этом случае измерительное устройство устанавливается между двумя элементами прибора. Стоит учитывать, что подобная технология проводимых измерений характеризуется низкой погрешностью. Существует довольно большое количество различных видов гидравлических прессов, все они характеризуются своими определенными особенностями. Подобная конструкция встречается исключительно в специализированных магазинах, для применения следует обладать определенными навыками и знаниями. При применении метрологического стенда. В этом случае основные показатели снимаются с минимальной погрешностью в установленных контрольных точках. Подобный прибор создает требующееся давление в системе. Среди особенностей использования метрологического стенда отметим то, что погрешности в измерении довольно высокие. Однако конструктивные особенности позволяют существенно расширить область применения устройства, к примеру, в случае высокого давления в системе. При использовании специального калибратора. Этот прибор можно сегодня приобрести в специализированном магазине для самостоятельной поверки устройства

При выборе калибратора уделяется внимание тому, в каком диапазоне показателей он может применяться. Большая часть моделей работает по одинаковой схеме

Устройство характеризуется высокой мобильностью и может применяться без особой подготовки.

Читать также: Какие стали не закаливаются

Измерение давления манометром

Рубрики: Опыты , Поделки , физика , Эксперименты | Теги: Измерение давления манометром, Опыты, Поделки, физика, эксперимент | 20 июня 2013 | Svetlana

Для измерения давления воздуха или газа внутри какого-либо сосуда манометром надо его резиновую трубку присоединить к этому сосуду. Следить за уровнем жидкости в обоих коленах манометра. а) Если в обоих коленах манометра жидкость стоит на одинаковом уровне, считать давление газа внутри сосуда таким же, как и давление окружающего воздуха. б) Если уровень жидкости в коротком колене манометра ниже, чем в другом, считать давление внутри сосуда большим, чем давление окружающего воздуха.

в) Если в коротком колене манометра жидкость стоит выше, чем в другом колене, считать, что внутри сосуда давление меньше, чем давление окружающего воздуха.

При разности уровней жидкости в трубках манометра расчёт разницы асмосферного давления и давления в сосуде делается по формуле:

Можно проделать следующие опыты с использованием своего манометра. Насадив крепко конец резиновой трубки манометра на стеклянную воронку, широкое отверстие её затянуть резиновой плёнкой. Когда жидкость в манометре успокоится, опустить воронку в ведро с водой. Следить, как изменяется давление внутри воды с глубиной погружения воронки. Установив воронку на определённой глубине в воде, повёртывать её отверстием в разные стороны, вверх и вниз, следя за показанием манометра. 2. Открыть трубу у вытопленной незадолго до опыта печи. Ввести в печь резиновую трубку манометра. Уровень воды в коротком колене манометра поднимается. Рассчитать давление тёплого воздуха в печи (при тяге). 3. Резиновый мешок медицинской грелки надуть слегка воздухом и соединить его накрепко с резиновой трубкой манометра. Положить мешок горизонтально и класть на него одну за другой толстые книги (груз). Манометр хорошо покажет изменение давления воздуха, замкнутого в мешке. 4. Если достать стеклянную трубку общей длиной около 1,7 м, можно сделать манометр для измерения уже значительно большего избыточного давления, например, наибольшего напора воздуха при дутье ртом. Этим способом контролируется «сила лёгких». Дуть надо не рывками, а плавно увеличивая давление.

5. Этим же прибором можно измерить наибольшее разрежение, создаваемое при всасывании ртом. В этом случае надо ртом тянуть воздух из верхнего конца трубки. 6. Если в приборе 4-го опыта вместо короткого колена трубки вставить оттянутую на сужение трубочку, то при дутье в длинное колено из короткой трубки будет бить фонтан.

Е.Н. Соколова “Юному физику”

Классификация манометров для настройки газовых котлов

Принцип работы всех манометров основан на том, что измеряемое давление уравновешивается силой трубчатой пружины или двухпластинчатой мембраны.

Она одним концом припаяна к держателю, а вторым, связана со стрелкой через специальный механизм. Этот механизм преобразует линейное перемещение чувствительного элемента в движение стрелки по циферблату.

Образцовые

Образцовыми называют измерительные приборы, которые применяют для калибровки других. Данный тип устройств используют для проверки оборудования и точных измерений давления жидкости и газа, они обладают более высоким классом точности — 0,015—0,6 ед. Повышенная точность измерения этих приборов обусловлена особенностями конструкции: зубчатый орган в передаточном механизме исполнен очень точно.

Электроконтактные

Эти устройства отслеживают предельное давление и оповещают систему о его достижении. Обычно такой вид измерительного оборудования применяют для газа, пара, спокойных жидкостей, несклонных к кристаллизации. Приборы могут управлять внешними электроцепями при достижении критического давления с помощью контактной группы либо оптической пары.

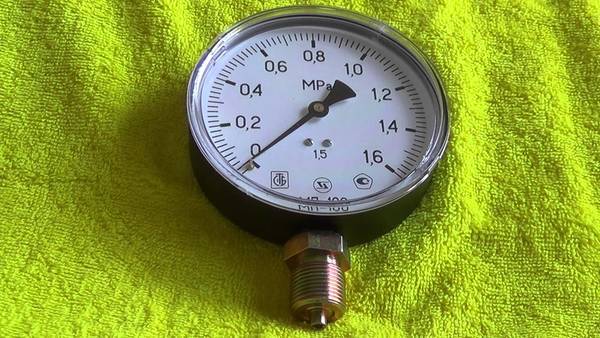

Фото 1. Электроконтактный манометр для отопительного газового котла. Прибор имеет циферблат с делениями.

Специальные

Применяются для измерения избыточного давления в газообразной среде. Каждый вид такого устройства предназначен для определённого газа, название которого указано на шкале. А также специальные манометры маркируются разными цветами и буквами в названии. Например, устройство, предназначенный для измерения давления аммиака, имеет жёлтый цвет корпуса и букву «А» в названии. Такой тип дополнительно защищён от коррозии. Класс точности специальных приборов 1,0—2,5 ед.

Судовые

Особенность устройств — повышенная защита от влаги, пыли, вибраций. В основном именно эти манометры применяют в судостроении, отсюда и их название. Подходят для измерения давления жидкости, газа, пара.
