Марки цемента: старый и новый ГОСТ, расшифровка

Маркировка цемента

Под маркировкой цемента скрывается полное обозначение материала с указанием используемых присадок, прочности готового камня, скорость схватывания цемента.

Стоит отметить, что современные строители пользуются данными ГОСТ 31108-2003, в котором обозначения маркировки также приведены.

Рассмотренные ранее марки цемента, которые были регламентированы еще старым ГОСТом, по-прежнему присутствуют в полной маркировке вяжущего некоторых производителей.

Что обозначает маркировка цемента по виду добавок

В основному вяжущему практически всегда добавляют дополнительные присадки, оказывающие влияние на те или иные свойства готового камня. Во всех обозначениях Ц – цемент.

ПЦ – портландцемент, это основа всех остальных видов сырья. Как самостоятельный материал практически не используется;
ППЦ – пуццолановый портландцемент;
ШПЦ – шлакопортландцемент. Его получают путем дробления цементного клинкера и 20% шлака.
Г – глинозёмистый, для изготовления которого используют некоторые сорта глин;
ССПЦ или СПЦ – сульфатостойкий с гипсовыми добавками;
ССШПЦ – сульфатостойкий шлакопортландцемент;
БЦ – белый производят из сырья, свободного от красящих минералов (железа, марганца, хрома). Для осветления в клинкер вводят известняк, соли хлора или гипс;
ВРЦ –водонепроницаемый расширяющийся. Раствор схватывается и твердеет в любой среде, в т.ч. в воде, для чего его и применяют;
ПЛ – пластифицированный, морозоустойчивый цемент, раствор которого удобно укладывается даже в холодное время года, хорошо распределяется по опалубке.
ГФ – гидрофобный цемент не боится воздействий воды, в т.ч. долговременных.
Ц – вяжущее с цветными пигментами.

Современная промышленность постоянно пополняет ассортимент материала, поэтому иногда можно встретить и другие обозначения, которые должны быть расшифрованы на упаковке.

Маркировка цемента в мешках в последнее время может отличаться от привычной. На упаковках теперь «Ц» или «ПЦ» меняют за «ЦЕМ», за которым следует количество добавок:

В старом обозначении использовалась буква Д:

Д0 – добавок нет;
Д5 – добавок до 5%;
Д20 – примесей 5…20%.

В конце маркировки обязательно указывают нормативный документ, на основании которого был изготовлен продукт данной марки.

Портландцемент 400-Д20-Б— ПЛ ГОСТ 10178-85: Портландцемент марки М400, содержание добавок до 20%, раствор быстротвердеющий;
ПЦ 400-Д20-Б-ПЛ ГОСТ 10178-85: Портландцемент марки М400, содержание добавок до 20%, быстротвердеющий, пластифицированный.

Марки цемента по ГОСТу 31108

Для разного применения существуют марки материала с набором качеств, которые задаются сочетанием компонентов. Упаковки с материалом маркируются для удобства покупателей. При продаже самосвалами или иными способами без фасовки состав указывается в сопроводительной документации.

Маркировка состоит из:

названия;
вида;
подтипа.

Название и вещественный состав

Их всего несколько. Изучив принципы обозначения, и их применение, будет просто определить, какой цемент нужен для работы.

Портландцемент — самый простой вид. Обозначение — ЦЕМ I; в него ничего не добавлено. Используется в монолитных блоках. Застывает относительно быстро — за сутки достигает половины заявленной плотности. Минералы составляют не более 5%.

Портландцемент с минеральными добавками обозначается как ЦЕМ II. Варианты состава с дополнительными веществами обозначаются буквами. Используется для отливки монолитных блоков (бетон и железобетон). Количество минералов — 5-35%. Быстрота отверждения находится в обратной пропорции с процентным содержанием введенных дополнительных веществ. Содержание дополнений обозначается отдельно: А 6-20%, В 21-35%.

Шлакопортландцемент имеет обозначение ЦЕМ III. Используется в монолитных конструкциях для возведения объектов на поверхности и под поверхностями земли и воды. Не рекомендуется к использованию для изделий, предназначенных для эксплуатации в районах с интенсивными перепадами температур, морозоустойчивых конструкций, объектов, подверженных циклам намокания и высыхания. Набор твердости происходит с нормальной быстротой. В составе присутствуют гранулы из отходов черной металлургии, диапазон содержания — от 36 до 65%.

Подтипы по добавкам:

«A» — от минимума до 20%;
«B» — до 35%;
«C» — до 65%.

Пуццолановый вид имеет общее название ЦЕМ IV, Используется для создания сооружений ниже уровня земли и воды. Не подходит для морозоустойчивых смесей, а также для конструкций, рассчитанных на переменную влажность широкого диапазона (от намокания до полного высыхания). Марочная прочность набирается с нормальной скоростью.

Дополнения по типу В:

микрокремнеземы (маркируется буквами «М», «МК»);
зола-унос («3»);
пуццоланы («П»).

Есть и другие типы цемента — монолиты, бетонные и . Кроме того, используют композитный вид, ЦЕМ V.

Последний дополняется:

золами (11-30%);
отходами гранулированными.

Добавки в составе

Кодовая литера ставится после подтипа:

«Ш» — гранулы остаточных пород металлургии;
«И» — известняковые породы;
«З» — зола-унос (тонкодисперсный пылевидный материал от сжигания топлива на электростанциях);
«П» — пуццоланы, тонкодисперсный материал вулканического происхождения;
«М», «МК» — тончайшая пыль, получаемая при производстве кремния, или микрокремнезем.

Это основные марки цемента и их применение, расшифровка и таблица представлены ниже.

Класс по прочности на сжатие

Ранее о прочности судили по марке, теперь это классы цементов («М ххх», где ххх — цифровое обозначение класса).

Эта характеристика материала определяется в специализированных лабораториях следующим образом:

Отливаются модели блоков по размерам, предусмотренным ГОСТом.
Затем их подвергают трехминутной вибрации.
Формы стоят в течение 48 часов, после чего образцы вынимаются и выдерживаются 28 суток в воде.
Образцы вытираются насухо, затем минимум три из них подвергаются сжатию. Выводится среднее из трех показателей сопротивления и используется как показатель марки цемента по прочности (класс).

Применение разных марок

Область применения цемента зависит от его марки и характеристик обуславливающих его свойства. К основным видам относят:

М300 – самая дешевая марка, используемая в одноэтажном, частном строительстве.
М400 – применим для изготовления железобетонных конструкций, приготовления стандартных бетонов, штукатурных растворов, кладки кирпича, бетонирования наземных и подземных конструкций.
М500 используется в мостовых опорах в воде или на суше, поскольку обеспечивает повышенную прочность, применяется при возведении коммуникаций и сооружений, выполнения ремонтных работ.
М600 предназначен для производства высококачественных сборных конструкций с высокими требованиями по прочности, морозостойкости.
М700 применяется для бетонов с классом прочности от В35, применяемых в конструкциях с высоким механическим напряжением.

Различные марки портландцемента могут изменять свои свойства за счет добавок, повышающих скорость схватывания, морозостойкость, заливки при повышенной влажности.

Применение цементов зависит от его разновидности, состава и свойств:

Портландцемент – бетонные монолиты, железобетонные конструкции.
Шлакопортландцемент – монолиты, в том числе подземные, подводные.
Пуццолановые составы – сборные конструкции, подводные и подземные монолиты.
Глиноземные – применяются при ремонтах, устранении повреждений благодаря высокой скорости схватывания. С повышением концентрации глинозема повышаются жаростойкие свойства получаемых материалов.
Гипсоглиноземные – используются для водонепроницаемых бетонов, расширяющихся и безусадочных материалов.
Цветные и белые материалы – применяются при внутренних и внешних отделочных работах.

Правильный подбор марки цемента позволит получить строительный материал с заданными характеристиками. Сочетание компонентов смеси, в соответствии с которыми произведен продукт, даст возможность изготовить бетон необходимого класса прочности, скорости затвердевания. Дополнительные параметры обеспечивают свойства состава для его применения в особых условиях – высоких и низких температурах, повышенной влажности, вибрации, других негативных воздействиях. Маркировка и другие свойства вяжущего отражаются его упаковке.

Приготовление бетонного раствора

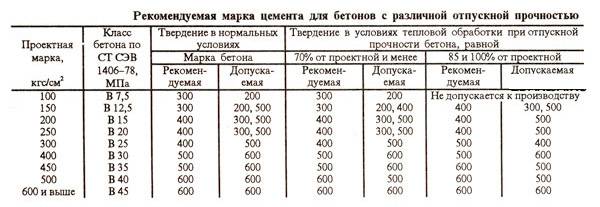

Общая тенденция: чем выше марка вяжущего, тем более прочный бетон получится при его использовании. Портландцемент М500 подходит для затворения бетонного раствора М100…М450. Причем, чем ниже марка рабочего раствора, тем меньший расход вяжущего происходит. Если посчитать, таким способом можно сэкономить деньги! Достаточно знать правильные пропорции приготовления материала.

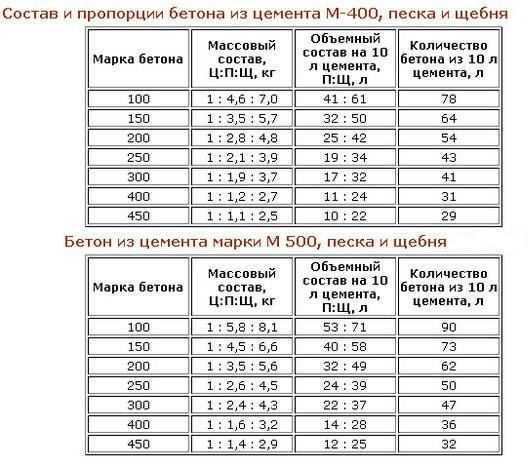

Кроме вяжущего понадобится очищенный щебень, речной песок и вода. Технологическая таблица пропорций бетона из цемента м500:

Чтобы при соблюдении пропорций получить раствор и в дальнейшем конструкцию с ожидаемыми характеристиками, необходимо принимать во внимание срок годности вяжущего. В полиэтиленовых непроницаемых мешках он может храниться 12 месяцев, в многослойных бумажных – 6 месяцев

Примечательно, что каждый 3 месяца происходит ослабление сухого вяжущего на 1 позицию, то есть М500 через 2 месяца после выпуска превращается в М400. Понятно, что указанные в таблице пропорции для такого компонента уже неактуальные. По этой причине необходимо выбирать цемент непосредственно от производителя или прямого поставщика.

Качественный цемент: как выбрать?

Какой цемент лучше? На этот вопрос, с одной стороны, ответить довольно легко, так как чем выше марка (показатели прочности), тем больший шанс приобрести отличный продукт. Однако при выборе идеала роль играют и другие факторы.

Марка, фасовка

Это наиболее важный критерий. Конечно, самый качественный цемент гарантирует максимальную прочность любого сооружения, однако не для всех конструкций он становится обязателен

Если важна скорость затвердевания, то надо обращать внимание на литеры «Н» (норма) и «Б» (высокая скорость)

Самый качественный товар стоит недешево, поэтому многие предпочитают покупать цемент, расфасованный в мешки. Однако такая простая тара облегчает фальсификацию, поэтому можно получить «кота в мешке», а его качество может стать неприятным сюрпризом. В этом случае надо требовать сертификат. Для ответственных конструкций лучше приобретать продукцию в фирменных упаковках, однако их тоже нужно придирчиво осматривать, так как Россия славится «умельцами».

Самостоятельная оценка товара

Чтобы ответить на вопрос, какой цемент лучше, можно провести тестирование материалов. Например, купить сразу несколько различных упаковок цемента и гидрокарбонатную минеральную воду, но не газированную. Из этих ингредиентов готовят растворное тесто, из которого потом формируют лепешку — тонкую по краям, более толстую в центре.

Если цемент имеет хорошее качество, добавок в нем нет, то спустя 15 минут лепешка застынет так, что ее будет трудно разрушить, даже толстую часть. Когда масса остается мягкой даже через полчаса, это означает одно — материал не отличается хорошими вяжущими качествами, в составе есть посторонние добавки, не заявленные производителем.

Второй этап проверки — испытание временем. Образец помещают в пакет, закрывают его, затем убирают на 24 часа в теплое сухое место. Если цементная лепешка спустя сутки потеряла форму, растрескалась, то этот цемент можно выкидывать «с тяжелым сердцем». Для строительства, особенно для фундамента, он не годится.

Производители

Широкий ассортимент сильно затрудняет поиск самой качественной марки: как российского, так и зарубежного производства. Отечественные материалы обойдутся дешевле, к тому же очень легко вернуть некачественный товар производителю

При покупке «иноземного» цемента важно смотреть на срок годности, так как высокая цена — причина, по которой продукция залеживается на складе. Свежий импортный цемент известен отличными характеристиками

Определить качество отечественного цемента можно по известности производителя в регионе, а лучше — в стране. Плюсом для компании станет большой ассортимент продукции. Если на упаковке есть адрес изготовителя, а также его контактный телефон, то он вполне заслуживает доверия.

Теперь о вопросе, какой конкретно производитель цемента лучше. Правильного, однозначного ответа он не имеет. Уровень качества материала, производимого разными заводами, примерно совпадает. Это, конечно, относится только к тем производителям, что соблюдают нормативы ГОСТ.

Срок годности товара

Затвердевшие (каменные) упаковки с материалом — достаточная причина для отказа от покупки, причем даже в том случае, когда срок годности не вышел. У некоторых марок он составляет всего 2 месяца, после этого материал начинает быстро терять свои качества. При оптовой покупке необходимо тщательно перепроверять все упаковки, так как продавцы могут подбросить залежавшийся, простроченный товар.

Мнение других строителей

Поиск отзывов — хороший способ удостовериться в качестве продукта. Покупку любого товара (материала, инструмента, прибора) лучше начинать с отзывов о нем. Для мастеров есть строительные форумы, которые посещают не только любители, но и специалисты из многих регионов страны. В этом случае дельный совет поможет совершить покупку, жалеть о которой в будущем не придется.

Вид сухой смеси

Перед покупкой цемента всегда надо обращать внимание на его физические свойства. Сухой цемент — тонкодисперсный порошок, чей цвет может колебаться от светло-серого до темно-серого

Если в нем содержится достаточное количество железа, то сухая смесь приобретает зеленоватый оттенок. Это не аномалия, а абсолютно нормальное явление.

Цена

Известная поговорка про дешевые товары, которые нельзя покупать небогатым людям, справедлива всегда. Если во время поиска (реального либо виртуального) на глаза попалась подозрительно низкая цена на цемент, то от такой покупки лучше сразу отказаться. Риск получить некондиционный товар в этом случае очень высок.

Что означает марка цемента?

Маркировка цемента позволяет точно охарактеризовать состав материала, его технические свойства. В настоящее время маркировка производится согласно ГОСТ 31108-2003. Указывается полное название материала – портландцемент, сульфатостойкий или другой цемент. Далее обозначается вяжущий компонент:

ЦЕМ I – обычный портландцемент;
ЦЕМ II – портландцемент с присадками до 35%;
ЦЕМ III – портландцемент со шлаком до 95%;
ЦЕМ IV – пуццолановый состав до 55%;
ЦЕМ V – композитная смесь.

Указывается основная добавка – это может быть композит (К), шлак (Ш), пуццолан (П), известняк (И), подготовленная зола уноса (З), микрокремнезем (МК). Их применение позволяет достигнуть водостойкости, быстрого схватывания или других нужных свойств.

Непосредственно марка обозначается М с числовым индексом, который показывает предел прочности на сжатие конкретного образца согласно проведенным испытаниям. Например, М200 выдерживает давление 200 кг/см³ или 15 МПа. Результаты измерений заносятся в таблицы, в которых отражается не только марка, но и современная характеристика – класс прочности.

Класс	Марка	Предельная нагрузка
МПа	кг/см³
В7,5	М100	7,5	100
В15,0	М200	15,0	200
В22,5	М300	22,5	300
В32,5	М400	32,5	400
В42,5	М500	42,5	500
В52,5	М600	52,5	600

Для получения специальных марок к ним добавляются сырьевые присадки, используются технологии, которые придадут им заданные свойства. К таким материалам относят:

Глиноземные цементы. Их производят путем обжига алюминатного шлака, бокситов и известняка при температуре 1600 С°. После помола такие составы, благодаря высокому содержанию алюмината кальция, интенсивно реагируют с водой, поэтому набирают 90% заданной твердости всего за сутки. Еще через двое суток набирается заданная М400-М600. При гидратации этого типа вяжущего выделяется много тепла, что допускает его применение при низких температурах.
Добавление гидроалюмината кальция, гипса и других компонентов, позволяет получить безусадочный, расширяющийся или напрягающий материал. Такие смеси твердеют в воде, не изменяют объем или расширяются при схватывании, уплотняются или самонапрягаются.
Шлакощелочной цемент с высоким содержанием доменного гранулированного шлака, размолотого в тонкий порошок. Это добавляет строительным растворам морозостойкости, устойчивости к коррозии, агрессивным средам. Отлично подходит для гидротехнических сооружений, имеет среднюю скорость набора прочности.

Как расшифровать маркировку цемента

Цемент – это вяжущий порошок, применяемый для изготовления стройматериалов, строительства зданий и других конструкций. Производится из клинкера, известняка, различных минералов и гипса. От состава и пропорций компонентов зависит область использования, характеристики и свойства цемента. Наиболее распространенным является портландцемент. Для его производства к глине добавляется известняк.

Характеристики цементного порошка

На цементную конструкцию, которая уже затвердела, постоянно воздействует окружающая среда. Так, если она расположена на улице, то на нее попадают осадки, соли. Она замерзает и оттаивает. Чтобы улучшить устойчивость к коррозии, к цементному порошку на этапе производства добавляются полимерные добавки. Они уменьшают степень микропористости, делая материал более надежным.

От такого параметра как тонкость помола зависит не только цена вяжущего компонента, но и его качество. Чем меньше фракции, тем лучше получится исходный материал. Процесс затвердевания мелкофракционного портландцемента происходит значительно быстрее, чем порошка с крупными частицами. Чтобы цемент имел оптимальные характеристики, смешиваются разные фракции.

Один из главных параметров, на который следует обращать внимание при выборе портландцемента, – это степень морозоустойчивости. Чем больше циклов замораживания и оттаивания он может выдержать, тем дольше прослужит построенная из него конструкция, и тем меньше ремонта она будет требовать

От этой характеристики полностью зависит область применения цемента. Каждый раз, когда бетон замерзает, вода, содержащаяся в нем, расширяется и разрушает его изнутри. Чтобы улучшить степень морозоустойчивости, в цементный порошок вносятся минеральные добавки, например, абиетат натрия или нейтрализованный древесный пек.

Различается цемент и по прочности. Для определения марки приготавливается раствор из одной части цементного порошка и трех частей кварцевого песка. Все тщательно перемешивается до однородной консистенции и заливается в форму. Через 28 суток тестовый образец укладывается под пресс и давится. Давление, при котором он начал разрушаться, и является его маркой. Для ее определения тестируется 6 пробников. Из 4 лучших вычисляется среднее арифметическое. Полученный результат считается его маркой по прочности. Измеряется этот показатель в МПа и кг/см2.

Еще одна характеристика, от которой зависит область применения цементного порошка – время схватывания. Этот параметр особенно важен в условиях, где требуется аварийный ремонт или в холодном климате. Скорость затвердевания портландцемента можно регулировать с помощью гипса или других добавок. Также влияет температура окружающей среды и вода. Чем воздух холоднее, тем дольше цемент застывает. При оптимальных условиях и правильном замешивании цементный раствор схватывается через 45 минут.

Новое обозначение

Новая маркировка цемента не является точной заменой старого обозначения – в данном случае применяются несколько иные критерии оценки вяжущего. Правила маркирования современного образца регламентированы в ГОСТ 31108-2003 «Цементы общестроительные», составленном согласно стандарту Евросоюза EN 197-1.

Маркировка по новому госту включает обозначение типа цемента:

ЦЕМ I – ПЦ (чистое вяжущее без добавок);
ЦЕМ II – ПЦ с улучшающими характеристики добавками на минеральной основе);
ЦЕМ III – ШПЦ (шлаков не менее 20%, остальное – клинкер);
ЦЕМ IV – цемент на пуццолане;
ЦЕМ V – вяжущее композитное на нескольких основах в одинаковом количестве.

Количество добавок теперь не указано точно, оно обозначено интервалами: А – 6…20% или В – 20…35%. Буквы идут следом за основным типом цемента через дробь, например ЦЕМ II/А.

В отличие от старого обозначения маркировка по госту нового типа включает буквенную шифровку присадок:

П – пуццолан;
Ш – шлак;
И – известняк;
З – зола уноса;
Г – глиеж (обожженная естественным способом глина);
МК – микрокремнезем конденсированный;
К – комбинированная добавка.

Тип добавки ставится после обозначения количеств присадок: ЦЕМ II/А-И.

Такой показатель, как прочность, в новом стандарте присутствует в измененном виде. Если в старом ГОСТе марка обозначалась в кг/см² (м300, 400, 500 и 600), то в ГОСТ 31108-2003 это классы прочности, показатели которых приведены в таблице:

Соответствие прочности старого и нового образца:

После класса прочности следуют буквы – обозначения скорости твердения «Б» — быстротвердеющий с началом схватывания от 10-15 минут, «Н» — нормальнотвердеющий цемент со схватыванием раствора через 2-4 часа после замеса.

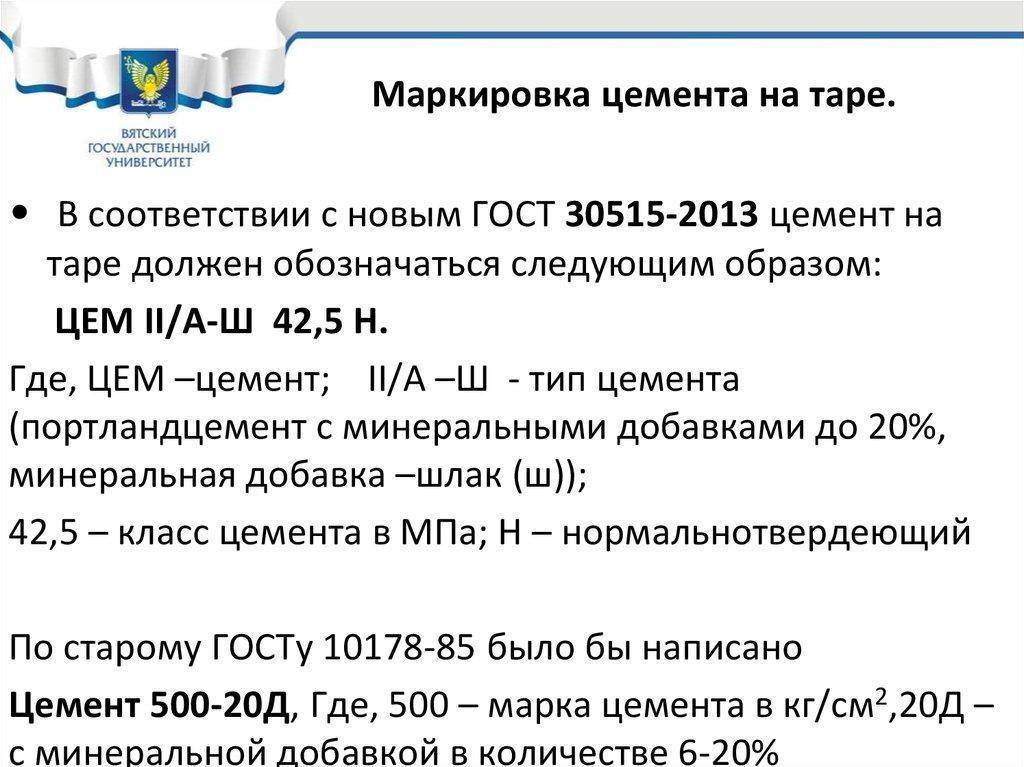

Пример обозначения маркировки цемента по евростандарту:

Состав и фракции

Помимо используемых добавок, на качество и характеристики цементов прямое влияние оказывают такие факторы, как тонкость их помола, гранулометрический состав продукта, а также форма частиц, входящих в порошковую смесь.

Основную массу цементных составов, как правило, составляют зерна, имеющие размеры от 5-10 до 30-40 мкм. Качество помола материала определяется наличием остатков на ситах с размерами ячеек 0,2, 0,08 или 0,06 мм, а также проверкой на специализированных приборах, определяющих удельную поверхность порошка.

Данные приспособления служат и для определения воздухопроницаемости материала.

Современная промышленность выпускает цементы максимально тонкого помола, обладающие повышенной прочностью и высокой скоростью застывания. К примеру, портландцементы обычного вида измельчаются до 5-8 % остатка частиц на сите 0,08. Измельчение быстротвердеющих цементов происходит до остатка 2- 4 % и меньше.

Показатели удельной поверхности при этом составляют 2500-3000 см2/г продукта в первом случае и 3500-4500 см2/г материала – во втором.

После достижения удельной поверхности в 7000-8000 см2/г, прочностные характеристики цемента начинают снижаться. По этой причине считается, что чрезмерное измельчение цемента в пыль является нерациональным.

Согласно проведенным исследованиям и практическим опытам в области испытания цементов различных марок, было доказано, что основное влияние на активность материала в краткосрочном периоде оказывают фракции, размер которых составляет до 20 мкм. Зерна более крупных размеров (в пределах 30-50 мкм), влияют на активность цементов в более поздние сроки их застывания.

Таким образом, измельчая исходный материал до более мелкого состояния, можно получать цементы различной степени прочности и марок. К примеру, материалы с маркировкой М600, М700 и М800 получаются из клинкера, измельченного до содержания в общем составе порошка 45, 50, 65 и 80 % фракций с размерами от 0 до 20 мм.

На видео рассказывается о маркировке цемента по старому и новому ГОСТу и их различиях:

Марки цемента по ГОСТу 31108

Новый стандарт был разработан в 2003 году для согласования действующей маркировки с той, которая принята в странах ЕС. На данный момент работоспособна последняя версия от 2016 года. Как обычно, действие предыдущего стандарта не отменено — оба работают параллельно.

Маркировка тоже может быть смешанной
