Какая арматура подходит для фундамента — классы и маркировка

Арматура для разных типов фундаментов

Чтобы укрепление бетона было реализовано в максимальной степени, следует знать, какая арматура нужна для обустройства ленточного фундамента, произвести ее расчет и правильно провести строительные работы.

При выборе металлических прутьев арматуры необходимо учитывать:

• вид;
• класс;
• марку стали, из которой изготовлены стержни;
• сечение прутков.

Арматура под фундамент делается из стальных прутьев в виде стержней с круглой формой сечения. Они могут быть гладкими и профилированными. Чтобы улучшить прочность фундамента выпускают стержни с ребристой поверхностью. Их можно использовать для фундамента в качестве основного материала, а для вспомогательных целей лучше взять гладкие прутки.

Раньше использовали только стальную арматуру, сейчас появилась прутья из прочного стеклопластика, которые можно применять на заболоченных участках. Их главное преимущество перед стальными – стойкость к коррозии.

Класс

Для железобетонной монолитной плиты нужны рифленые стержни класса A400. Хотя они дороже гладких, зато их сцепление намного выше.

Важно! Не выбирайте арматуру для обустройства фундамента более низких классов, чем 400, при желании вы можете выбрать классы выше

Марка

Для строительства основания дома используется арматура из горячекатаной стали. Марки арматуры для ленточного фундамента обозначаются литером «А». Цифра 400 указывает на предел текучести. Чем больше нагрузка, тем выше должна быть эта цифра.

Как правильно выбрать материалы для бани? Обращайте внимание на маркировку. Прутки, обозначенные литером «С», можно соединять сваркой

Если стоит маркировка «К», значит, что материал не подвержен коррозии.

Сечение

Сечение – основной параметр прутьев. Стальные прутья выпускаются ᴓ от 0,5 до 3,2 м, металлопластиковые могут иметь диаметр от 0,4 до 2 см.

При возведении частных домов нужны стержни диаметром 0,8-1,6 см.

Разновидности фундаментной арматуры

Сейчас строительные технологии предусматривают применение одного из двух видов фундаментной арматуры:

1. Из стали. Это классический вариант, который за долгие годы доказал свою надежность и долговечность. Существуют два типа арматуры данного вида:

• Рифленая. На стержнях имеются выступы, по расположению которых различают несколько подвидов профиля: серповидный, кольцевидный и смешанный. Наличие выпуклостей повышает сцепление с раствором, увеличивая надежность готового фундамента. Технология изготовления предусматривает создание выступов с точным соблюдением заданных параметров: высоты выступов, их угла к поверхности, нормы предела текучести.
• Гладкая. Пруты изготавливаются гладкими, без каких-либо выпуклостей, и имеют постоянный диаметр.

1. Из пластика. Данная технология появилась недавно и активно завоевывает строительный рынок. О ее плюсах и минусах будет сказано ниже.

Стальная арматура

Сталь обладает высоким показателем прочности, что обеспечивает высокую надежность фундамента (ленточного и других типов). Для достижения стойкости к вертикальным деформациям почвы, вызванным перепадами температур или изменением объема грунтовых вод, используется арматура определенного диаметра. Наиболее широкое распространение получили рифленые арматурные элементы толщиной 12 мм.

Арматура для фундамента с рифлением (ребристая) применяется для верхних и нижних продольных сегментов каркаса: на эти части впоследствии приходится самая большая нагрузка. Поперечные элементы часто изготавливаются из гладких прутков меньшего диаметра.

Металлическая арматура имеет следующие преимущества:

• Рассчитана на высокие нагрузки.
• Элементы из стали можно соединять с помощью электросварки или проволоки, что обеспечивает надежность каркаса.
• Высокие коэффициент электропроводности позволяет при отрицательных температурах использовать каркас как проводник тока для прогрева бетона.

Но есть и недостатки:

• Риск коррозии. Исключение составляет продукция из коррозиестойкого сплава, но она обходится значительно дороже, поэтому применяется редко.
• Большая масса, аналоги из пластика весят до 10 раз меньше.
• Большой показатель теплопроводности.
• Выпускается только отрезками с жестко заданной длиной, что повышает расходы на транспортировку.

За счет присутствия железа в составе сплава, повышается вероятность коррозии арматуры при контакте с влажной средой. Чтобы предотвратить это явление, расстояние до поверхности фундамента от каркаса должно быть минимум 50-60 мм. Бетон защитит металл от воздействия воды, что не позволит появиться ржавчине.

Арматура из пластика

В России данный вид материала применяется относительно недавно и еще не получил широкого распространения

Инженеры с осторожностью относятся к высокому показателю продольного удлинения арматуры. Пластиковые стержни обладают способностью к растяжению, что понижает прочность фундамента здания в целом

Этого недостатка лишены аналоги из металлического сплава.

К другим минусам относят следующие моменты:

1. Показатель изгибаемости примерно в 4 раза меньше, чем у металлических аналогов, что ограничивает возможность придать элементам нужную форму: приходится покупать готовые.
2. Применить сварку к полимерной арматуре не получится. Это значительный минус, учитывая надежность именно сварного соединения. Хотя на рынке уже появились разновидности со стальным стержнем внутри, что позволяет задействовать сварку.

У данного материала есть и преимущества:

1. Высокий показатель устойчивости к влажности и различным химическим веществам.
2. Внушительная экономия на перевозках за счет смотке в бухты.
3. Небольшая масса.
4. Низкий уровень теплопроводности: в отличие от оснований на металлических каркасах, такой конструкции не грозят потери тепла при морозах, и соответственно не требуется дополнительная теплоизоляция фундамента.

Ее используют для домов из сип-панелей, но под кирпичные, брусовые, блочные и бревенчатые здания понадобится фундамент с каркасом из металла.

Расчет количества арматуры

Сбор каркаса из арматуры для ленточного фундамента требует тщательного подсчета количества необходимого материала. Для того чтобы максимально упростить задачу и не использовать сложные формулы расчета, можно просто предварительно определить периметр будущей конструкции. Затем с учетом количества рядов стальных прутьев определяется количество продольных стержней.

Количество поперечной арматуры вычисляется путем учета высоты ленты и шага между стальными прутьями. При подсчете количества необходимого армирующего материала следует прибавить к общему количеству запас материала для образования стыков между прутьями.

Стержневая арматура по типу профиля

В монолитном строительстве и при изготовлении стандартных ЖБИ применяется арматура с гладкой либо рельефной поверхностью.

Гладкая арматура

Арматура с абсолютно гладкой поверхностью не способна дать максимально надежное сцепление с бетонной смесью. Ее применяют для усиления элементов, не подвергающихся экстремально высоким нагрузкам. Прутки круглого сечения монтируются в кирпичную кладку несущих стен, в песчано-цементную стяжку полов и площадок, под тротуарную плитку.

Рифленая арматура

Рифленая арматура имеет развитую наружную поверхность, за счет которой она прочно удерживается внутри бетонного слоя.

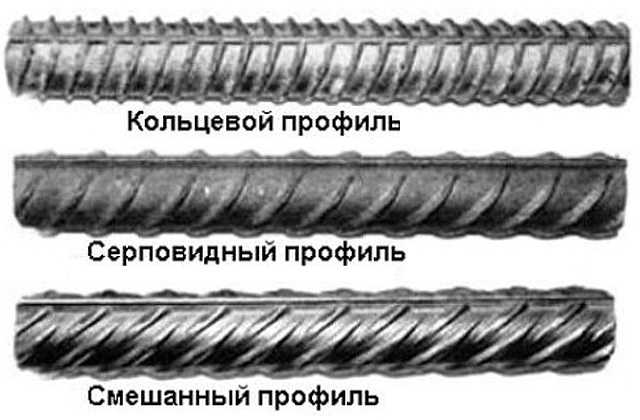

Различают три вида рифления:

Кольцевое рифление

Такая арматура имеет хорошее сцепление с бетоном, но при эксплуатации в условиях повышенных нагрузок может наблюдаться разрыв прутка в зоне наименьшего поперечного сечения.

Стержни серповидного профиля не имеют ярко выраженных слабых зон, но обладают худшим сцеплением с бетоном.

Смешанное рифление

Изделия смешанного типа лишены перечисленных недостатков, но требуют более сложной технологии изготовления, поэтому дорого стоят.

Материал изготовления и геометрические особенности арматуры гладкого и периодического профиля по ГОСТ 5781-82 собраны в таблице №3.

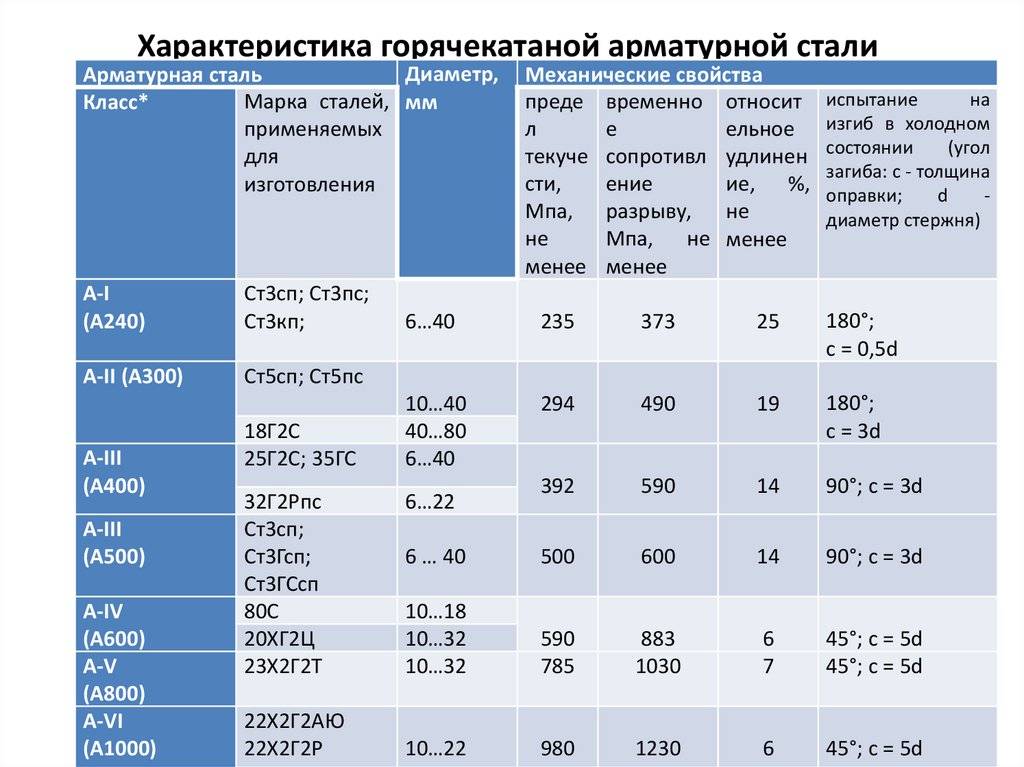

Таблица 3. Требования к арматуре различных классов

Тип профиля	Класс	Диаметр, мм	Марка стали
Гладкий профиль	А1 (А240)	6-40	Ст3кп, Ст3пс, Ст3сп
Периодический профиль	А2 (А300)	10-40, 40-80	Ст5сп, Ст5пс, 18Г2С
Периодический профиль	А3 (А400)	6-40, 6-22	35ГС, 25Г2С, 32Г2Рпс
Периодический профиль	А4 (А600)	10-18 (6-8), 10-32 (36-40)	80С, 20ХГ2Ц
Периодический профиль	А5 (А800)	10-32 (6-8), (36-40)	23Х2Г2Т
Периодический профиль	А6 (А1000)	10-22	22Х2Г2АЮ, 22Х2Г2Р

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

Классификация по способу раскисления

При выплавке стали в ней остается некоторое количество кислорода в составе окислов железа. Для снижения количества кислорода и восстановления железа из окислов применяется реакция раскисления, при которой в расплавленный металл добавляют соединения, более активные по взаимодействию с кислородом, чем железо. Во время реакции высвободившийся кислород также реагирует с углеродом, в результате чего образуется углекислый газ, который выделяется в виде пузырьков. В зависимости от количества раскислителей и продолжительности процесса можно выделить три вида итогового сплава:

• Кипящая сталь. В результате минимального использования присадок и времени реакции увеличен выход готовой продукции, которая, при этом отличается низким качеством;
• Спокойная сталь. Металл, в котором полностью прошли процессы раскисления. Отличается высоким качеством, но дорога в производстве в связи с высокой стоимостью реагентов и сниженным выходом продукта;
• Полуспокойная сталь. Промежуточный вариант с оптимальным сочетанием качества и стоимости.

При изготовлении ассортимента марок стали из металла разной степени раскисления применяется специальная маркировка материалов, соответственно символами «сп», «кп» и «пс».

Сферы применения стальной арматуры

Характеристики стальной арматуры определяют сферу ее применения. Стержни гладкого профиля используют:

• Для перевязки рабочих стержней каркаса;
• Вязка декоративных изделий для дизайна;
• Монтаж отдельных элементов сложных механизмов.

Прутки периодического профиля более востребованы:

• Усиление бетонных конструкций в участках наибольшего растяжения и сжатия;
• Установка опорных элементов и конструкций;
• Армирование штукатурных слоев, напольных стяжек;
• Обустройство дорожного покрытия и тротуарных зон;
• Монтаж армирующих поясов для кладки блоков и кирпичей.

Основное назначение стержневой арматуры периодического профиля – усиление конструкций из бетона. Их стержней вяжут плоские или пространственные каркасы. Арматура в них выполняет разные функции:

• Компенсация излома бетона созданием напряжения на растяжение стержня. Максимальные нагрузки концентрируются в нижней части конструкций типа балки на двух опорах или с жестким защемлением;
• Компенсация сжатия, которое концентрируется в верхней части той же балки.

Требования и примеры маркировка надписи

При маркировании трубопроводной арматуры должны соблюдаться следующие требования, предусмотренные стандартом:

• Нанесение буквенных и цифровых обозначений выполняется без наклона. Шрифт и стрелки должны иметь размеры, приведенные в Приложении «Д» к ГОСТ 4446-2015. При нанесении маркировки методом гравировки руководствуются положениями ГОСТ 26.008-85.
• Нанесение маркирующих символов производится с двух сторон. Лицевой считается правая сторона корпуса, которую определяют по направлению потока транспортируемой в трубопроводе среды. Если направление потока не регламентируется для данной модели, стороны корпуса определяются в соответствии с конструкторской документацией.
• Частично маркировка может наноситься на патрубки присоединения и фланцы.
• При величине условного диаметра менее 50 мм на корпус можно наносить только обязательные символы. Остальные знаки можно нанести на информационную табличку или на бирку.
• Условные обозначения типов арматуры, корпусных материалов, типов привода, уплотнений, покрытий корпуса, типов рабочих сред определяются по соответствующим таблицам фигур.

Арматурная проволока

Холоднодеформированную арматуру (арматурную проволоку) диаметром от 3 до 12 мм изготавливают способом холодного волочения и подразделяют по форме поперечного сечения на гладкую и периодического профиля, а также по классам прочности: 500, 600, 1200, 1300, 1400, 1500. Класс прочности соответствует гарантированному значению условного предела текучести проволоки, МПа, с доверительной вероятностью 0,95

Расчетная площадь поперечного сечения и теоретическая масса 1000 м проволоки

Номинальный диаметр (номер профиля), мм	Площадь поперечного сечения, мм 2	Масса 1000 м, кг
3,0	7,07	55,5
4,0	12,57	98,7
5,0	19,63	154,1
6,0	28,27	221,9
7,0	38,48	302,1
8,0	50,27	394,6

Примечание. Линейная плотность проволоки периодического профиля класса В500 не должна превышать следующих значений: диаметром 3 мм — 0,052 кг, диаметром 4 мм — 0,092 кг, диаметром 5 мм — 0.144 кг.

В условных обозначениях холоднодеформированная арматура (проволока) обозначается буквой В. Например, проволока диаметром 5 мм класса прочности 1400 обозначается: 5-В1400. Пример условного обозначения проволоки номинальным диаметром 3,0 мм класса прочности 500; Проволока 3-В500 ГОСТ 6727-80

В качестве ненапрягаемой арматуры применяют проволоку класса B500(Bp-I, В500С), которую изготовляют из низкоуглеродистой стали по ГОСТ 380, а для напрягаемой арматуры применяют проволоку гладкую и периодического профиля классов прочности 1200,1300, 1400 и 1500, которую производят из углеродистой конструкционной стали марок 65-85 по ГОСТ 14959. Проволоку класса В600, изготовляемую из стали марок СтЗкп и Ст5пс с термической обработкой, можно применять в качестве ненапрягаемой и напрягаемой арматуры

Марку стали для арматурной проволоки завод-изготовитель выбирает так, чтобы обеспечить заданные стандартами и техническими условиями механические свойства. Высокопрочную арматурную проволоку в процессе изготовления подвергают низкотемпературному отпуску, в результате чего повышаются ее упругие свойства: развернутая из мотка и свободно уложенная проволока должна сохранять нормируемую прямолинейность. Высокопрочную проволоку диаметром 7 и 8 мм изготовляют по разовым заказам, согласованным с заводом-изготовителем

Характеристика холоднотянутой проволоки

Класс арматурной проволоки	ГОСТ и ТУ	Класс прочности	Номи — нальный диаметр, мм	Разрывное усилие, кН	Усилие, соотв. пределу текучести, кН	Относи-тельное удлинение после разрыва на расчетной длине 100мм, %	Число перегибов на 180°	Диаметр оправки при испытании на изгиб на 180° в холодном сост., мм
В	ГОСТ 6727	500	3	3,9	3,5	2	4
В	ГОСТ 6727	500	4	7,1	6,2	2,5	4
В	ГОСТ 6727	500	5	10,6	9,7	3	4
В	ТУ 14-4-1322-85	600	4	10,5	8	2,5	4
В	ТУ 14-4-1322-85	600	4,5	13,2	10,2	2,7	4
В	ТУ 14-4-1322-85	600	5	16,4	12,5	3	5
В	ТУ 14-4-1322-85	600	6	22,6	18	4	6
В	ГОСТ 7348	1500	3	12,6	106	4	9(8)
В	ГОСТ 7348	1400	4	21,4	18	4	7(6)
В	ГОСТ 7348	1400	5	32,8	27,5	4	5(3)
В	ГОСТ 7348	1400	6	47,3	39,7	5	30
В	ГОСТ 7348	1300	7	60,4	50,7	6	35
В	ГОСТ 7348	1200	8	74	62	6	40

Примечания: В скобках приведены данные для проволоки периодического профиля. Для гладкой стабилизированной проволоки диаметром 5 мм (ТУ 14-4-1362-85) усилие, соответствующее условному пределу текучести, равно 30,1 кН

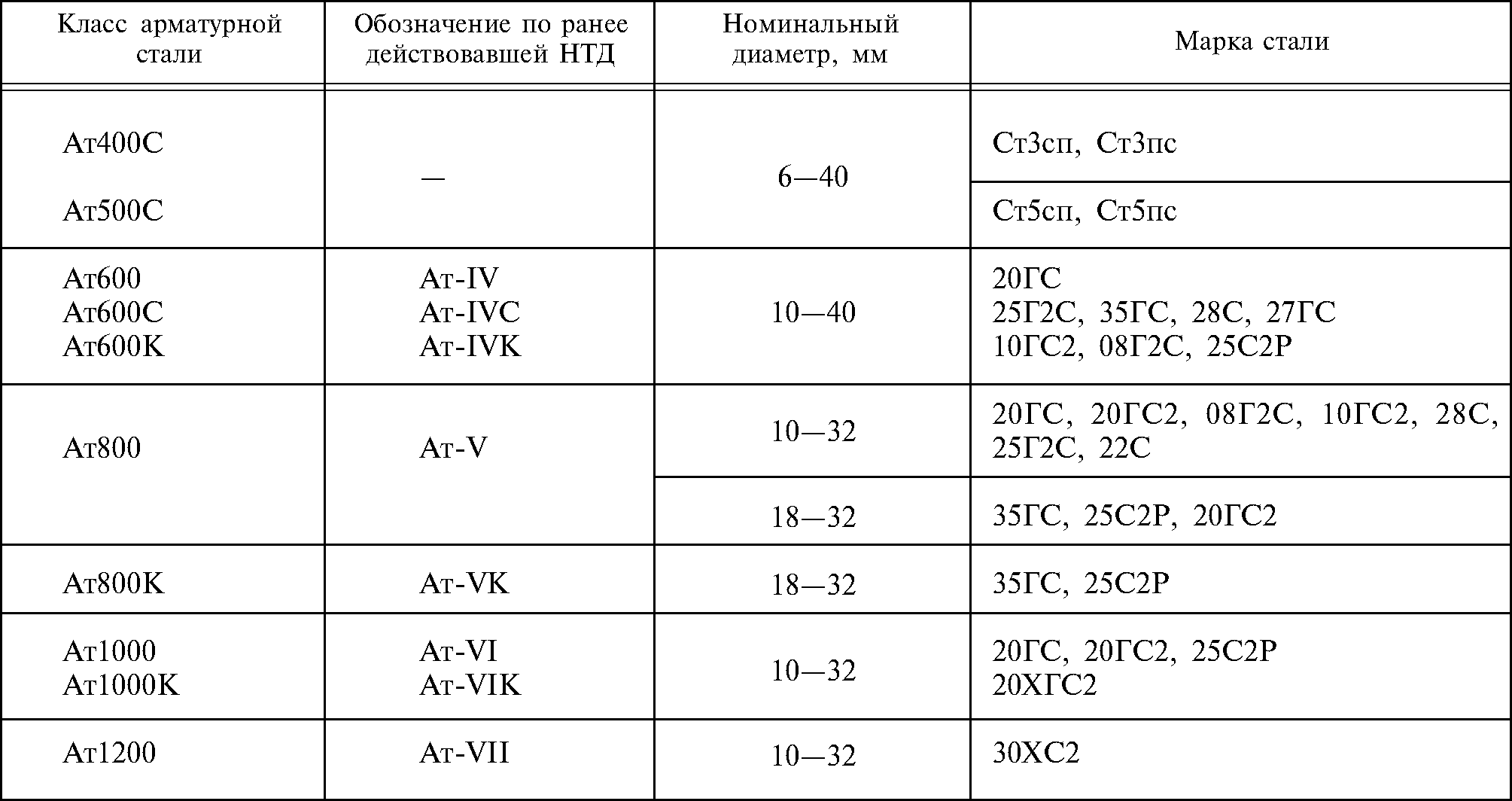

Промышленностью освоено производство следующих новых видов арматурной проволоки: стабилизированной гладкой высокопрочной проволоки диаметром 5 мм с повышенной релаксационной стойкостью; низкоуглеродистой проволоки периодического профиля диаметром 4-6 мм повышенной прочности класса В600. Проволока изготовляется в мотках массой 500-1500 кг. Допускается изготовление, проволоки в мотках массой 20-100 кг. Каждый моток должен состоять из одного отрезка проволоки. Проволока должна быть свернута в мотки неперепутанными рядами

По внешнему виду бывает:

— гладкая арматура (ровная матовая поверхность по всей длине);

— периодического профиля (выступы, насечки ребра). Такая форма позволяет увеличивать сцепление с бетоном и соответственно упрочняет конструкцию. На сегодняшний день выпускают 3 разновидности периодического профиля – серповидный, кольцевой и смешанный.) Профиль арматуры влияет на степень сцепления её с бетоном. Кольцевидный (а) профиль соответствует ГОСТу 57-81, серповидный профиль (б) присущь европейским производителям, но и отечественные заводы так-же выпускают арматуру этого профиля. Профиль смешаный (в) — это относительно новый профиль повышенного сцепления, введённый для арматуры класса А500, т.е. арматуры более низкого класса с таким профилем не производится. Этот профиль не только позволяет легко и однозначно определить класс арматуры, но и существенно улучшает её сцепление с бетоном (в среднем на 20%) и жёсткость (на 30%). Информация для особо интересующихся более подробно изложена здесь.

    В зависимости от химического состава, прочности, технологии проката, послепрокатной обработки, свариваемости, коррозионной стойкости, и т.д. — арматурная сталь имеет определённую маркировку. Классы арматурной стали обозначаются в виде литеры А с буквенно-цифровым индексом.

Сфера применения

Область применения арматуры гладкой А1 просто огромна. Так как материал имеет гладкую поверхность без рёбер, дополнительно повышающих площадь и качество сцепления, обычно он применяется в качестве вспомогательных прутов. Например, при армировании высокопрочного железобетона рифленой арматурой, А240 применяется для её скрепления, формирования каркаса. В данном случае арматура А240 выполняет функцию не столько армирования бетонных изделий, сколько удержания основной арматуры в надлежащих местах, гарантирующих целостность конструкции. В таком виде она используется при строительстве разнообразных объектов: мостов, шахт, плотин, высотных строений, аэродромов, тоннелей и прочих.

Впрочем, если железобетон должен выдерживать сравнительно небольшие нагрузки, гладкая арматура А1 может применяться самостоятельно. Область применения довольно обширна:

• Для армирования панелей и балок используются пруты диаметром от 12 до 32 миллиметров;
• колонны усиливаются прутами в пределах 14-36 миллиметров;
• фундамент, в зависимости от его размеров и нагрузок – материалом от 10 до 40 миллиметров.

При индивидуальном строительстве наиболее широко применяется арматура класса А240 диаметром 10-16 миллиметров.

Самые тонкие пруты диаметром 6 и 8 миллиметров используют как проволоку при обвязке и для армирования штукатурки, бетонной стяжки пола и стен.

В некоторых случаях арматура А1 гладкая может применяться при создании каркасных и декоративных металлоконструкций и их деталей.

Пример расчета веса погонного метра арматуры

Самый простой вариант вычисления это применение онлайн-калькуляторов.

В инженерных программах работает встроенная калькуляция. Но если эти способы недоступны, можно воспользоваться простыми математическими формулами.

Например, по проекту для фундамента требуется 2734 м. арматурных стержней 12 мм. В таблице ГОСТ указано, что 1 м. весит 0,888 кг. Таким образом на объект необходимо доставить 2734 м*0,888 кг = 2734,79 кг.

Можно рассчитать вес метра арматуры и другим способом. Вес равен объему материала, умноженному на его плотность. Объем цилиндра равен произведению длины на площадь сечения. Зная, что нам требуется типоразмер 12 мм, сначала вычислим площадь круга: S=πr 2

Так как арматура поставляется в мотках или вязанках, приобрести партию с точностью до килограмма сложно. В правилах приемки указано, что одна партия не может превышать 70 т, одна связка весит до 15 т., по согласованию с заказчиком стержни связывают по 3-5 тонн.

Источник

Арматура А3

К арматуре класса А3 относится горячекатаная круглая сталь с периодическим профилем, изготовленная согласно требований ГОС Т5781-82. На поверхности АIII имеются два продольных выступа и между ними — противоположно направленные рифления в виде «елочки»: с одной стороны арматуры правый винт, с другой — левый (кроме профиля А 3 специального назначения, изготавливаемого по согласованию с заказчиком).

Назначение арматурной стали класса А3

А3 используют для армирования обычных и предварительно напряженных конструкций в качестве рабочей арматуры (устанавливаемой по проектным расчетам конструкций на нагрузки и воздействия) и в качестве монтажной арматуры (в случае монтажа из-за конструктивной и технологической необходимости).

Используется арматура класса А3 в производстве железобетонных изделий, при устройстве фундаментов, для армирования штукатурных слоев, бетонных стяжек, усиления стен из силикатного кирпича, конструкций из газобетона и т. п.

Маркировка А3, сортамент, масса и технические характеристики

Стандартная маркировка арматурной стали класса А3 записывается одной строкой в следующем порядке:

• цифра, указывающая диаметр прута в мм;
• литера «А» и указание класса «III»;
• в скобках (А400) — международная классификация;
• ГОСТ 5781-82.

Например, стандартная маркировка для А3 диаметром 20 мм имеет вид: 20-А-III (A400)ГОСТ 5781-82.

Согласно ГОСТу 5781-82, никакие дополнительные буквы для маркировки А3 не используются.

А3 выпускается согласно стандартному ряду следующих номинальных диаметров:

∅6÷∅40 мм, вес 1 метра регламентируется ГОСТом 5781-82:

Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т	Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т	Диаметр	Вес, кг/1 м.п.	Количествометров в 1 т
6	0,222	4504,50	16	1,580	632,91	28	4,830	207,4
8	0,395	2531,65	18	2,000	500,00	32	6,310	158,48
10	0,617	1620,75	20	2,470	404,86	36	7,990	125,16
12	0,888	1126,13	22	2,980	335,57	40	9,870	101,32
14	1,210	826,45	25	3,850	259,74

Для производства арматурной стали A-III используются низколегированные стали марок 35ГС, 25Г2С, 2Г2Рпс.

Арматуру диаметром ∅6 мм÷∅40 мм производят из стали марок 35ГС, 25Г2С. Кроме того, арматура диаметром ∅6 мм÷∅22 мм также может изготавливаться из стали 32Г2Рпс.

Отличие арматурной стали класса A3 от класса A1

Данные виды арматурных сталей, изготавливаемые согласно ГОСТу 5781-82, имеют четыре основных группы отличий:

1. Непохожие профили поверхности — все диаметры A1 (∅6 мм÷∅40 мм) изготавливаются ГЛАДКИМИ, без продольных и поперечных рифлей. A3, наоборот, имеет два продольных ребра и выступы по винтовым линиям между ними.
2. Для производства используют различные марки стали: A3 изготавливают из низколегированных сталей с добавками марганца (35ГС, 25Г2С), марганца и бора (32Г2Рпс). Для производства A1 используются углеродистые (без легирующих добавок) стали Ст3кп, Ст3пс, Ст3сп.
3. Различные механические характеристики.

Класс арматуры	Предел текучестикгс/мм²	Относит.удл. %	Испытание на изгиб(c — толщина отправки, d — ∅ арматуры)
А-I(А240)	24	25	c=d
А-III(А400)	40	14	c=3d

Отличаются области применения. А3, благодаря рифленой поверхности, обладает отличными армирующими качествами и применяется для армирования бетонных конструкций различного назначения в строительстве монолитных зданий и сооружений из железобетона (в отличие от гладкой A1, которая подходит для армирования только в отдельных, специальных случаях, например, арматурных каркасов цилиндрической формы, для армирования дорожного полотна). Зато арматура класса А1 более востребована при изготовлении вспомогательных металлоконструкций (исключая высоконагруженные).

Область применения

Массовое применение A3 в строительстве жилых и промышленных зданий и сооружений обусловлено высоким уровнем пластичности, отличной свариваемостью и высокой сопротивляемостью механическим/усталостным нагрузкам этого класса арматурной стали. Немаловажным является экономический фактор: при использовании A3 в обычных, без предварительного напряжения конструкциях, экономия стали достигает почти 30%.

Наиболее востребованными на рынке металлопроката являются следующие диаметры: 6, 8, 10, 12, 14, 16, 18, 20. Арматура A3 используется для сооружения несущих силовых арматурных каркасов конструкций любого класса ответственности, а благодаря легирующей добавке марганца А3 отличается морозостойкостью и успешно применяется в регионах с низкими температурами.

Также вы можете:

Арматура для частного домостроения

Из 15 позиций (таблица 1) индивидуальному застройщику достаточно четырёх.

• А240 (В обиходе АI). Горячекатаная гладкая. Распределительная, анкерная для закладных деталей, диаметр 6-8 мм. Бухта.
• А400 (АIII). Горячекатаная, периодического профиля. Рабочая, диаметром 10-12 мм. Пруты длиной 12 м.
• А500 (АIII). См. пункт 2.
• В500 (ВрI). Проволока для кладочных, армирующих сеток. Диаметр 3-5 мм. В виде готовых сеток.

Приобретать арматуру рекомендуется метражом. Это затратно по времени. Но гарантирует, что оплачен именно тот метраж, который необходим.

При сгибании стержней рекомендуется придерживаться радиусов и углов, указанных в таблице 4 для арматуры свариваемой (С) со специальной насечкой.

Таблица 4

Данные таблицы помогут отличить некачественную арматуру. Стержни, изготовленные из переплавленных рельсов, ломаются при меньших углах. Это относится к классу 500.

Стержни класса А400 не свариваются, угол изгиба не должен превышать 90°.

Универсальный класс

А500С – самая популярная арматура. Она, за счёт меньшего содержания углерода, отлично сваривается между собой (в том числе дуговой сваркой), что упрочняет каркасы для бетонной конструкции.

Уменьшенное количество легирующих добавок повысило пластичность, хрупкость ей не присуща. Это понятно по αmax, который составляет 180°. Что дополнительно даёт возможность применять этот класс в качестве анкерной арматуры.

А500 может заменить А400 без перерасчёта проектных нагрузок. В то же время обратная замена только с новым расчётом. За счёт повышенной прочности А500 на арматуре можно сэкономить до 10% материала. Это существенная величина для любого проекта.

Немаловажно и то, что А500 эксплуатируется при -55 ° C, что на 10° ниже, чем А400. Свариваемая арматура на 15% дороже обычной, этого же класса

Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше

Свариваемая арматура на 15% дороже обычной, этого же класса. Но А500С дешевле А400 на 6-8%. Это объясняется тем, что сталь для пятисотой за счёт отсутствия легирующих элементов стоит меньше.
