Укладка и монтаж профильных матов с бобышками
Рассмотрим, как происходит монтаж пирога теплого пола с использованием пенополистирольных матов с бобышками.

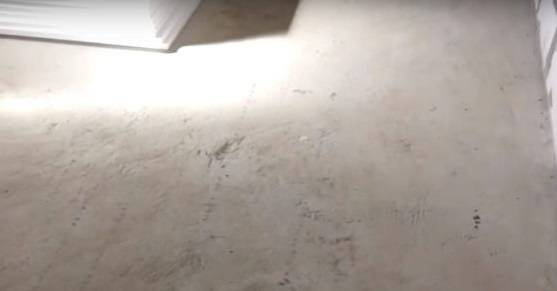

Шаг 1. Первым делом нужно произвести подготовку обустраиваемой поверхности
Так, в комнате, где будет монтироваться теплый пол, важно выровнять основание настолько, чтобы перепады высот на расстоянии 1-2 м были совсем незначительными. Также рекомендуется предварительно произвести гидроизоляционные мероприятия – например, нанести специальную мастику
Основание нужно подготовить

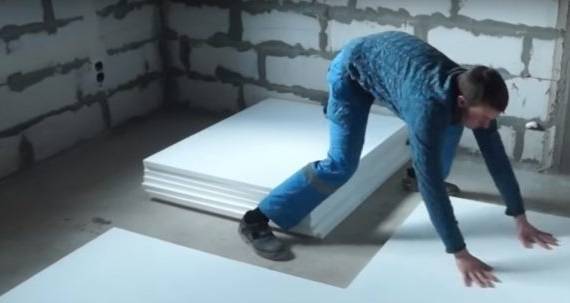

Шаг 2. Далее укладывают слой плотного теплоизоляционного материала – это может быть пенопласт, пенполистирол. Укладка производится без склеивания стыков – просто листы укладываются плотно и без щелей.
Укладка теплоизоляционного материала
Стыки не склеиваются
Шаг 3. При необходимости материал можно резать обычным острым ножом. Это может понадобиться, если, например, в последнем ряду утеплителя цельные плиты не вмещаются в оставшееся пространство из-за своих размеров.
Резка плит
Шаг 4. Далее к стене по ее периметру нужно прикрепить демпферную ленту. Она необходима для того, чтобы избежать деформации стяжки в будущем. Демпферную ленту можно купить готовую, а можно нарезать из пористого материала. Зафиксировать ее в данном случае проще всего при помощи саморезов.
Крепление демпферной ленты
Дополнительные функции демпферной ленты
Шаг 5. Затем начинается укладка матов с бобышками. Они имеют специальные замки для стыковки отдельных листов между собой. Листы укладываются так, чтобы ряды в них совпадали друг с другом.

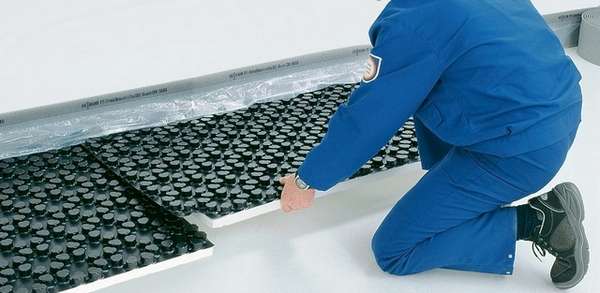

Укладка матов с бобышками
Процесс укладки матов
Шаг 6. У каждого листа, который будет идти вдоль стены, замок со стороны стены нужно срезать. Обрезать его можно также при помощи острого ножа.
Срезается замок
Шаг 7. При необходимости маты тоже можно подрезать под необходимый размер, например, для укладки в последнем ряду. Лежать они должны плотным сплошным слоем.
Подрезка матов
Шаг 8. Затем требуется просверлить в стенах отверстия, через которые будут заводиться в помещение трубы для теплого пола. Отверстия должны быть сделаны определенного диаметра – под диаметр трубы. И изготавливаются они сразу над уровнем матов.
Далее сверлятся отверстия
Шаг 9. Трубу теплого пола нужно протолкнуть в отверстие в стене со стороны комнаты, в которой ведется подготовка к обустройству теплого пола. Далее ее нужно будет подключить к коллектору, когда сам контур будет уже проложен.
Труба проталкивается в отверстие

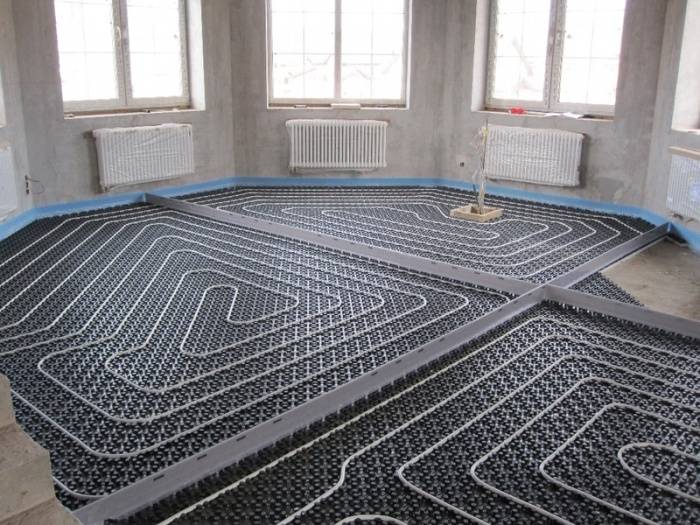

Шаг 10. После этого можно формировать тепловой контур. Укладка труб производится между бобышками, в данном случае – с шагом 20 см между отдельными рядами. Требуется сформировать укладку по типу «улитка».
Укладка труб
Формирование теплового контура
Шаг 11. Когда будет уложен первый ряд, требуется начать укладывать второй, который формируется из той же трубы. В центре комнаты ее нужно начать укладывать как бы в обратную сторону – вода будет циркулировать по контуру и возвращаться в котельную для следующего нагрева.
Укладка второго ряда

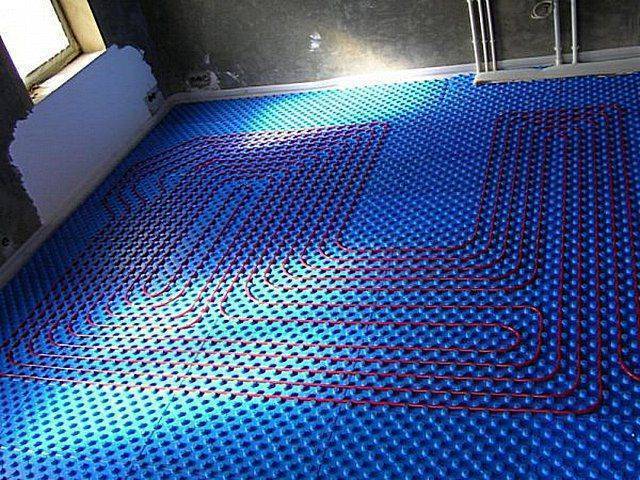

Шаг 12. В целом, должна в итоге получиться вот такая картина. Второй конец трубы также следует протолкнуть через отверстие в стене в котельную, предварительно измерив количество трубы – ее должно быть столько, чтобы в котельной получилось подключить трубу к коллектору.

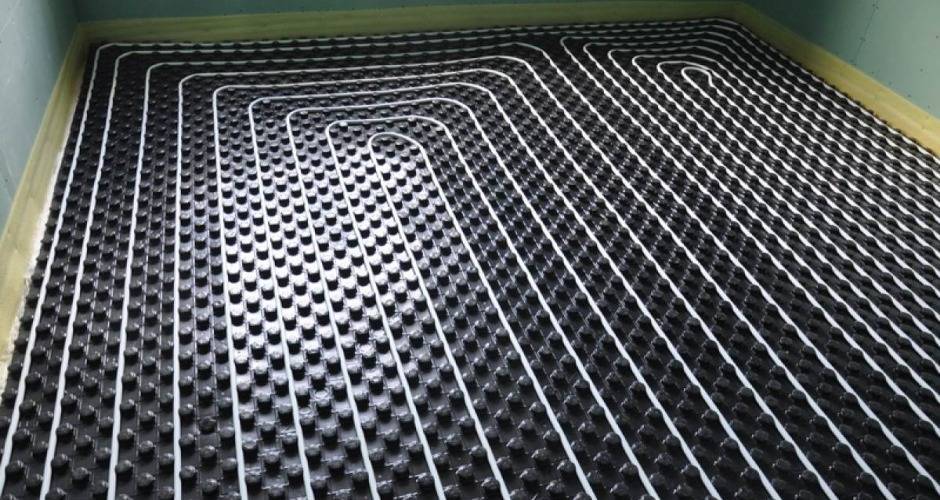

В итоге должно получиться следующее
Шаг 13. После этого требуется подать воду и проверить систему на работоспособность. Если нигде не были отмечены неполадки, то можно делать цементную стяжку. Стяжка делается по уровню – в результате должно получиться горизонтально ровное основание. Кстати, заливать стяжку нужно только при заполненных водой трубах. В противном случае они могут быть деформированы.
Устройство цементной стяжки
Основание должно получиться ровным
Шаг 14. После того как стяжка была изготовлена, ее требуется просушить в течение 28 дней. После этого можно производить дальнейшие работы по обустройству дома. Но на этапе, когда стяжка немного подсохнет, ее можно затереть при помощи специальной шлифовальной машины. Эта процедура позволит сделать основание максимально ровным и аккуратным.
Затирка цементной стяжки
Электрический нагревательный кабель
Кабель продается в бухтах. При установке пола его укладывают в виде змейки, шаг составляет от 10 до 15 см. При этом необходимо использовать монтажную ленту из металла, либо армирующую сетку из металла или капрона. Сверху все заливают бетоном, высота стяжки около 3 см. Нагревательный кабель обладает следующими преимуществами:
- Невысокая цена;
- Возможность укладки с различным шагом, регулируя, таким образом, уровень обогрева для более холодных и теплых помещений.
Тёплый пол в ванной комнате
Недостатками кабеля являются:
- Наличие стяжки не менее 30 мм высотой;
- Более длительный период нагрева из-за глубоко расположенных нагревательных элементов;
- Более сложная установка.
Как вариант можно использовать тонкий нагревательный кабель, не требующий возведения стяжки значительной высоты. Его внешний диаметр небольшой, а внутренняя проводимость отличная. Он прочный и имеет качественную фторопластовую теплоизоляцию, выдерживающую температуру до 180 °С.
Применяют его и как основной источник тепла в доме, и как дополнительный. Его не трудно смонтировать самостоятельно, уложив на слой клея для плитки в бетонную стяжку, либо сверху на плитку, которая осталась от прежнего ремонта. Он подходит для комнат разных габаритов и планировки. Новые модели термостатов позволяют эффективно экономить электроэнергию.
Особенности укладки утеплителя
Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.
№1 — технология укладки плит
Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.
Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.
С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем
Последовательность выполнения действий при укладке изоляционных плит:
- На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
- Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
- Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.
Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.
Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта
Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.
Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.
В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

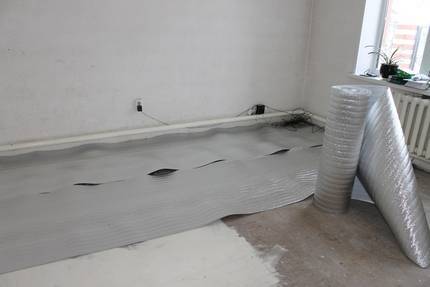

№2 — монтаж рулонных материалов
Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.
Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.
Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло
При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает укладку труб. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.
При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем
Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.
№3 — схема монтажа матов
Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.
На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.
Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева
Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.
Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.
Необходимость теплоизоляции системы
В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.
Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.
Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.
Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия
Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.
К тому же благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

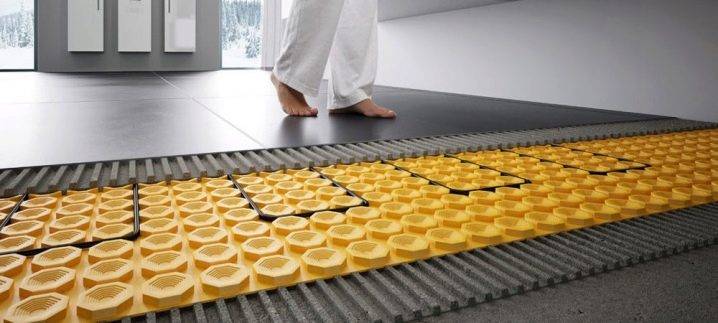

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.
Лучшие нагревательные маты
ERGERT MAT EXTRA-150
Данный нагревательный мат отличается от аналогичных вариантов повышенной надежностью, что обеспечивается применением двужильного нагревательного кабеля, который, в свою очередь, обладает высокотемпературной тефлоновой изоляцией и сплошным экранированием жил, греющих и токопроводящих.
Основа, в которой закреплен кабель, является самоклеящейся и представляет собой стеклосетку.
В комплекте идет гофротрубка с заглушкой для установки датчика температуры.
Цена зависит от площади покрытия. Стоимость за мат размером 0,5х1,0 м составляет 5410 рублей. О доступных размерах и стоимости информацию можно найти на сайте официального производителя продукции.
ERGERT MAT EXTRA-150
Достоинства:
- Внешняя и внутренняя высокотемпературная изоляция является максимально возможной (фторпласт PTFE 270°C);
- Толщина мата минимальна — 2,5 мм;
- Сплошной бронированный, плетенный экран обеспечивает защиту от механических повреждений и разрыва;
- Производитель дает гарантию 50 лет.
Недостатки:
Высокая стоимость.
DEVI DEVIheat 150S (DSVF-150)
Модель представляет собой синтетическую сетку, на которой с определенным шагом закреплен одножильный кабель. Экранированный кабель имеет сечение 2,5 мм. Рекомендуется установка под плитку или ламинат в слой клея. Применяется для отопления проходных помещений: ванных комнат, прихожих, балконов.
Стоимость: от 4570 руб.
DEVI DEVIheat 150S (DSVF-150)
Достоинства:
практически не изменяет высоту пола.
Недостатки:
- создает электромагнитное излучение;
- необходимо заранее продумывать расположение нагревательного мата, т.к. второй конец нужно возвращать к началу укладки для подключения терморегулятора.
Теплолюкс Mini MH200-1.4
Нагревательный мат, в основе которого лежит одножильный экранированный кабель. Идеальное решение для укладки под плитку. Произведено в России.
Стоимость: от 3110 руб.
Теплолюкс Mini MH200-1.4
Достоинства:
- возможен монтаж на различную основу пола;
- не требует заливки стяжки.
Недостатки:
создает электромагнитное поле.

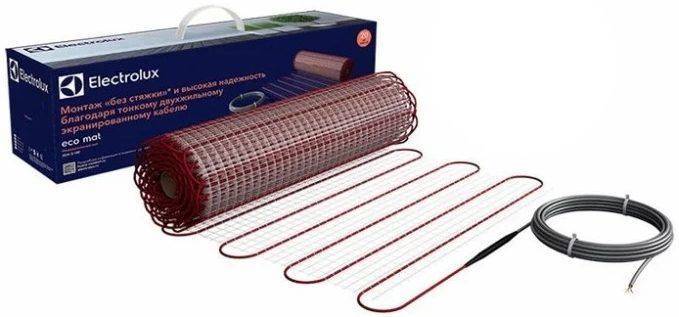

Electrolux EEM 2-150-0.5
Теплый пол от Electrolux представляет собой двужильный кабель, зафиксированный на текстильной основе. Толщина мата составляет 3,9 мм. Прекрасно подходит для жилых комнат, ванной. Гарантийный срок эксплуатации 20 лет. Родина бренда – Швеция.
Стоимость: от 1990 руб.
Electrolux EEM 2-150-0.5
Достоинства:
- может использоваться во влажных помещениях;
- двойная изоляция жил кабеля выдерживает до 4000 В пробивного напряжения;
- электромагнитное излучение ниже минимально допустимых норм в несколько раз;
- срок службы: 50 лет.
Недостатки:
не выявлено.
Warmstad WSM-300-2.0
Нагревательный мат толщиной 4 мм. В основе лежит двужильный экранированный греющий кабель с одним холодным концом, что в значительной степени облегчает укладку в сравнении с одножильными моделями. Подходит для укладки под плитку, ламинат и другое напольное покрытие. Гарантийный срок – 25 лет. Производитель – Россия.
Стоимость: от 1750 руб.
Warmstad WSM-300-2.0
Достоинства:
- оптимальное соотношение цены и качества;
- может применяться для обогрева любых помещений.
Недостатки:
не выявлено.
TEPLOCOM МНД-5,0
Нагревательный мат состоит из тонкого двухжильного кабеля, уложенного на сетке из стекловолокна. Двойной экран не только защищает от повреждений электрическим током, но и дает распространяться электромагнитному излучению. Допустима укладка в цементно-песчаную стяжку толщиной 2 см или в слой плиточного клея. Гарантийный срок использования: 16 лет. Произведен в России.
Стоимость: от 4080 руб.
TEPLOCOM МНД-5,0
Достоинства:
- рекомендован для применения в помещениях, в которых постоянно находятся люди;
- недорогой.
Недостатки:
гарантийный срок службы меньше, чем у остальных моделей.
Сравнение технических характеристик, рассмотренных моделей нагревательных матов
| Модель | Размер, см | Потребляемая мощность, Вт | Удельная мощность, Вт/кв.м | Площадь обогрева (max), кв.м | Длина холодного кабеля, м | Цена за 1 кв.м, руб. |
|---|---|---|---|---|---|---|
| ERGERT MAT EXTRA-150 | Различны, от 100х50 до 2400х50 | 75-1800, в зависимости от размера | 150 | 12 | 3 | 6590 |
| DEVI DEVIheat 150S (DSVF-150) | 200х50 | 150 | 150 | 1 | 4 | 4576 |
| Теплолюкс Mini MH200-1.4 | 250х50 | 200 | 140 | 1,4 | 2 | 2494 |
| Electrolux EEM 2-150-0.5 | 100х50 | 82 | 150 | 0,5 | 2 | 3980 |
| Warmstad WSM-300-2.0 | 400х50 | 300 | 150 | 2 | 2 | 876 |
| TEPLOCOM МНД-5,0 | 1000х50 | 874 | 160 | 5 | 2 | 816 |

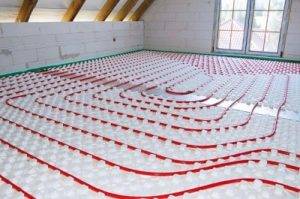

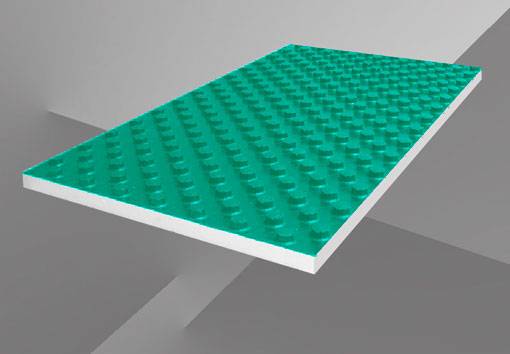

Профильные маты
Про технологию производства матов с бобышками уже было сказано. Они представлены в виде прямоугольников, толщина которых начинается от 10 до 35 мм. Высота выступов на каждой плите составляет обычно до 20 мм. Выступы имеют цилиндрическую форму или форму кубиков. Между ними можно осуществлять прокладывание труб системы теплого пола, по диаметру которые достигают даже 20 мм. Они крепятся так крепко и надежно, что даже в процесс заливки бетонной стяжки не смещаются, а остаются на том месте, где были зафиксированы первоначально. Они представлены в двух видах:
- Обычные.
- Ламинированные.
Ламинированные варианты покрываются дополнительным пароизоляционным слоем в виде пленки. При наличии такого слоя не приходиться создавать еще паробарьер при устройстве теплых водяных полов. Среди недостатков можно отметить лишь тот момент, что такие маты не могут позволить произвести настил на них труб с нестандартным диаметром. Можно отметить те качества и характеристики, которые имеют профильные маты для системы теплого пола:
- Высокая плотность. Такое качество позволяет материалу в процессе эксплуатации выдерживать механические воздействия.
- Гидроизоляция. Кроме ламинирующего покрытия она получается за счет наличия центрирующих замков, расположенных по боковой поверхности. Поверхность из отдельных плит получается сплошной и надежной.
- Низкая теплопроводность. Показатель равен порядка 0.037 – 0.052 Вт/м*К. Этот пункт указывает на обеспечение надежной теплоизоляцией.
- Отличный уровень шумопоглощения и звукоизоляции.
- Главное отличие заключается в размерах матов для теплого пола. Габариты могут быть 1.0*1.0 м или 0.6*0.8 м. Кроме этого несколько отличается шаг укладки трубопровода на поверхности. Если же пол будет прогреваться на том участке, где в основе грунт или это цокольный этаж, то следует выбирать большую ширину для качественного исполнения.
Что касается выбора матов для устройства теплого водяного пола, то тут следует исходить из определенных моментов. По толщине плиты должны соответствовать слою финишной заливке вместе с напольным покрытием. Нельзя забывать про возможный слой для утепления в перекрытии. Если толщина подходит, то можно купить и маты с бобышками, так как их основная функция – надежное удержание труб. При любых обстоятельствах никакой потери тепла от работы системы отопления не будет. Все оно будет передаваться на стяжку и в дальнейшем на основании пола, создавая комфортные условия.
Классификация видов
Нагревательные маты в зависимости от количества встроенных жил разделяют на два типа. Каждый вид имеет свои технические характеристики и особенности подключения.
Одножильный нагревательный мат
Одножильные кабельные маты
Устройство имеет один проводник внутри кабеля. Изготавливают его из нихрома, латуни или стали. Также бывают варианты жил из углеродных соединений.
Для подключения к регулятору одножильного провода задействуют два его конца. Поэтому укладку матов следует проводить так, чтобы в конечном итоге первый и последний мат располагались рядом. Если не соблюдать такой техники выполнения, придется от начала до конца контура проводить длинный кабель.
Одножильный мат имеет довольно невысокую стоимость. Но при нагреве системы выделяется электромагнитное излучение. Норма исходящих волн не превышает допустимые пределы. Вместе с тем использовать оборудование такого типа не рекомендуется в комнатах, где много времени проводят люди. Часто одножильные маты в жилых помещениях устанавливают в санузлах или лоджиях.
Электрические двухжильные маты
Оборудование такого типа состоят из греющей жилы и выводящего ток провода. Одна сторона кабеля закрыта муфтой, а вторая предназначена для подключения к регулирующему устройству.
Такая конструкция системы намного упрощает установку оборудования теплого пола. При этом происходит значительное подавление электромагнитного поля, что позволяет применять двухжильные маты практически для всех типов помещения.

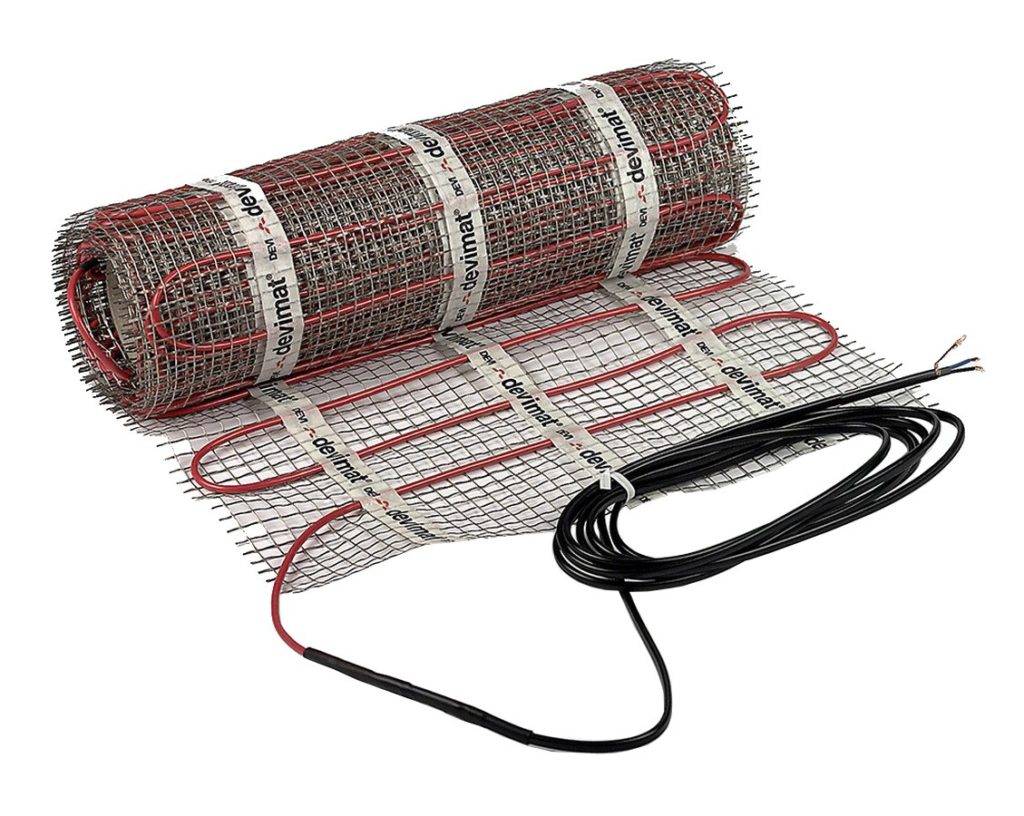

Двухжильный нагревательный мат
Как выбрать материал правильно
Чтобы полистирол для тёплого пола прослужил долгие годы, особое внимание следует уделить выбору материала. Нужно изучить основные свойства каждого вида и определить, какие из них подойдут под теплоснабжающее оборудование
Выбирать стоит по следующим критериям:
- нагрузки, которые сможет выдержать материал;
- особенности помещения;
- гидроизоляция;
- плотность;
- диаметр труб.
Для самых нижних этажей лучше всего выбирать более плотные плиты. Так прохладный воздух не будет проникать в помещение, а тёплый уходить. Нельзя использовать рулонный тип матов для водяного тёплого пола в таких местах, поскольку они слишком тонкие и не способны осуществлять свои функции должным образом. Можно применять в качестве дополнительного источника теплоизоляции.

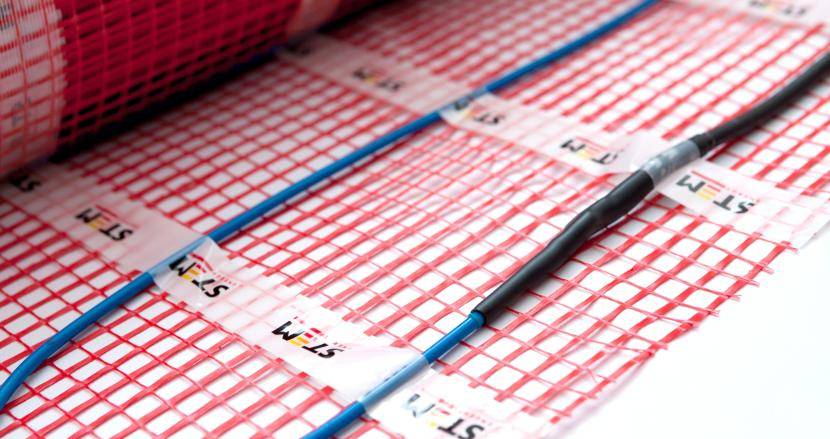

Нагревательные элементыИсточник stem-energy.ru
В помещениях, которые очень нуждаются в сохранении тепла, лучше всего использовать пенополистироловые маты с фольгированной поверхностью. Они обладают самыми высокими теплоизоляционными свойствами. Кроме того, такие маты для тёплого пола способны выдерживать большие нагрузки, в отличии от пенопласта. Поэтому можно устанавливать в комнатах с самой большой проходимостью.
Видео описание
Наглядно о том, как выбрать маты для тёплого пола, смотрите в этом видео:
Как осуществить монтаж матов для тёплого пола
Теплоизоляция для тёплого пола укладывается поэтапно
Важно заранее ознакомиться с планом работ, чтобы не упустить важные детали. Для некоторых материалов не нужно приобретать дополнительные крепления, поскольку в них уже находятся замки
Но в других случаях понадобится дополнительный водонепроницаемый скотч. Рассмотрим каждый этап по отдельности.
Видео описание
Как выполняется монтаж тёплых полов на маты – в этом видеоролике:
Шаг 1. Подготовка
Поверхность, на которую будет укладываться подложка для тёплого пола, хорошо подготавливается. Её нужно осмотреть на предмет шероховатостей и сколов. Все ямки нужно аккуратно заделать и выровнять сам пол. В противном случае напольное покрытие на плиты ляжет очень плохо. Лучше всего было бы положить ещё один слой бетонной стяжки.

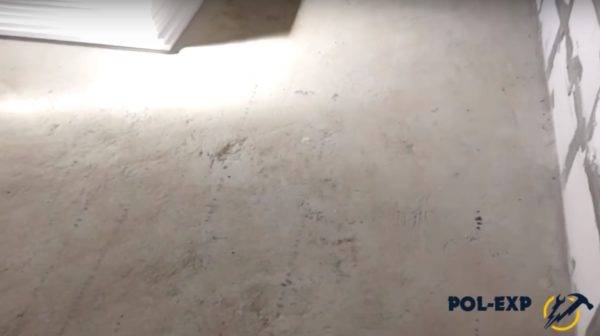

Бетонная стяжкаИсточник homemasters.ru
Шаг 2. Оценка качества
Перед укладкой материал тщательно проверяют
Чтобы оценить качество пенополистирола для тёплого пола, необходимо обратить внимание на раскрой волокна и на его сопротивление. Если материал изначально представляет собой единый мат, то его следует аккуратно разрезать перед укладкой, а во время укладки соединять водонепроницаемым скотчем
С панельными матами все проще – достаточно аккуратно разложить их и проверить качество.

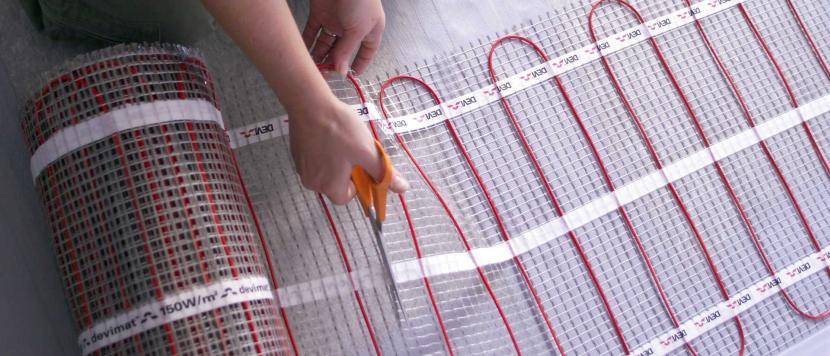

Разрезание рулонаИсточник ghard.ru
Шаг 3. Укладка
Стоит заранее оставить место рядом с батареями и другими источниками тёплой энергии, чтобы нагревательный элемент не соприкасался с ними. Положить маты следует так, чтобы холодные концы находились рядом с блоком питания. Если использовался материал с «бобышками», то следующим шагом будет прокладка нагревательных труб. Далее все оборудование подключается к блоку питания.

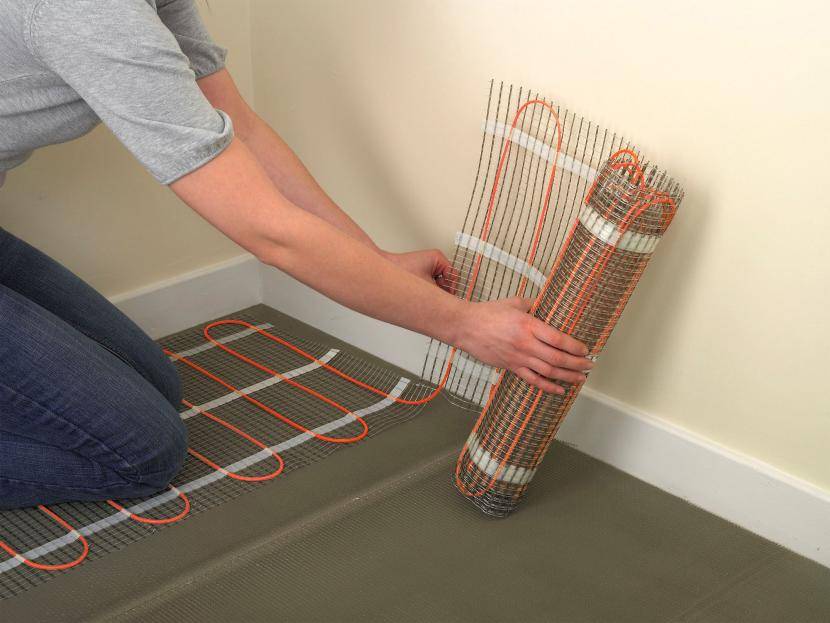

Укладка матовИсточник underfloorshop.co.uk
Шаг 4. Проверка
Важным шагом является тестирование оборудования. Если оно работает с перебоями или не включается вовсе, то стоит проверить всю систему с самого начала. После укладки основного напольного покрытия так же обязательно надо протестировать все отопительное устройство. Понаблюдать можно несколько дней, и если все будет благополучно, то система установлена правильно.

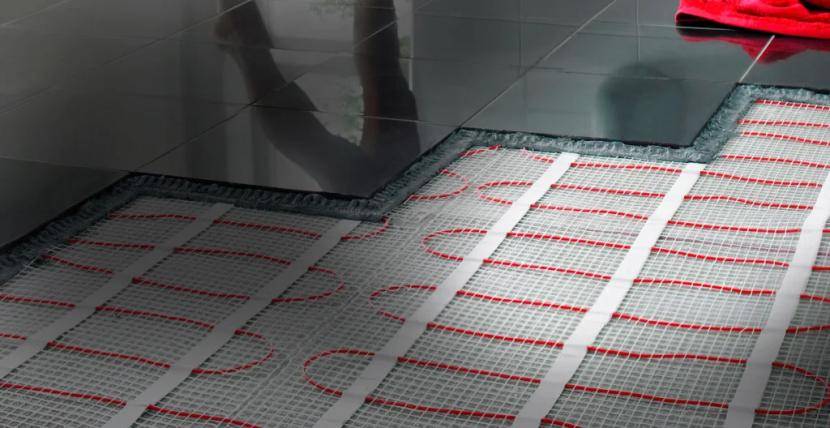

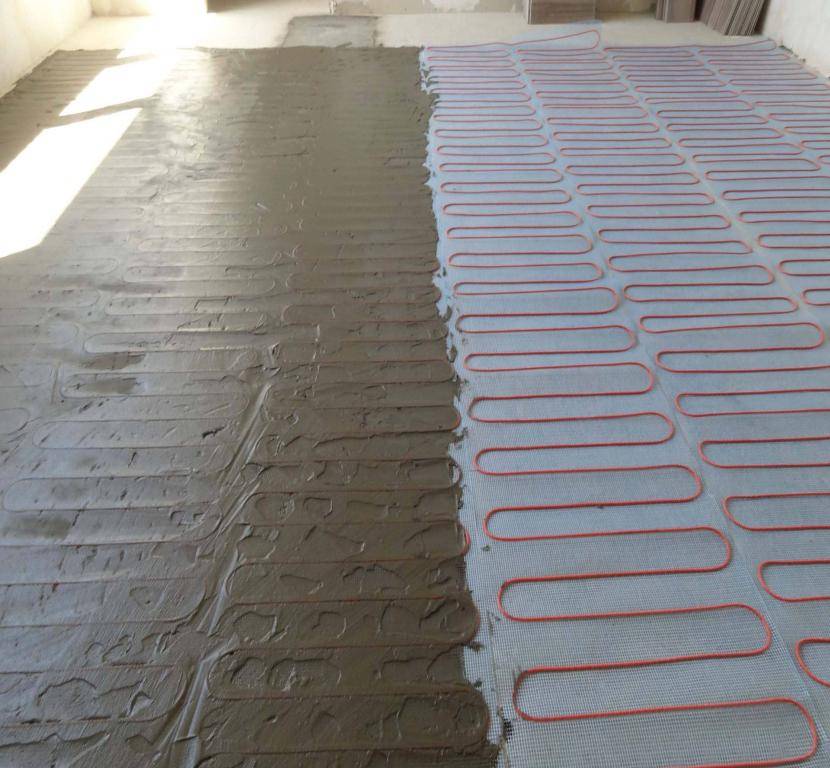

Укладка плитки поверх панелейИсточник yandex.net
Коротко о главном
Утеплитель под тёплый водяной пол стоит подбирать очень тщательно. Он не должен пропускать холод и позволять тёплому воздуху выходить. Задача подложки под водяной пол – равномерное распространение тепла по всему помещению. Отличным вариантом подложки станут маты для тёплого пола. Они бывают разных видов, соответственно и характеристики у них неодинаковые.
Важно подбирать маты под особенности помещения. Тонкие материалы не подойдут для подвальных помещений: можно использовать только в качестве усиленного нагрева
Лучше всего подойдёт пенополистирол с «бобышками», потому что в него проще всего поместить систему нагрева тёплого пола. Главное, ответственно подойти к выбору и монтажу материала, тогда тёплый пол прослужит долгие годы и будет исправно греть дом.
Устройство и принцип работы

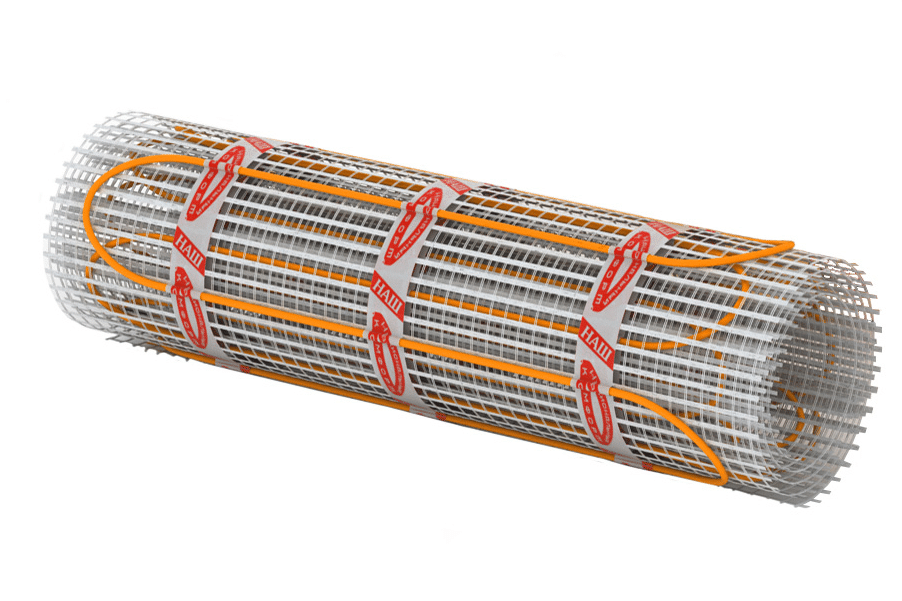

Конструкция нагревательного мата представляет собой закрепленный в сетке, изготовленной из стекловолокна кабель. Толщина одного мата составляет не более 3 миллиметров, а стандартная ширина армированной основы – 50 сантиметров.
При укладке маты можно разрезать на необходимые полосы, что упрощает их монтаж и дает возможность удобного размещения любой поверхности пола.
Принцип работы матов совершенно простой. Устройство подключается к электрической сети. Ток проходит по жилам, которые составляют внутреннюю часть кабеля. В результате происходит нагрев полового покрытия.
