Достоинства и недостатки кровельного покрытия из меди

Устройство фальцевой кровли

Конструкция крыши с фальцевым кровельным настилом, как и любая другая, включает в себя несколько базовых элементов:

• стропильную систему;
• деревянную или металлическую обрешетку;
• ветрозащитную мембрану;
• теплоизоляционный слой;
• слой гидроизоляции.

В качестве лицевого покрытия может используется как рулонный, так и листовой металл. Монтаж фальцевой кровли осуществляться двумя способами:

• литым (традиционным);
• рулонным (инновационным).

Традиционный метод укладки

Такой вид монтажа металлической кровли включает в себя следующие основные этапы:

• Изготовление из листового металла отдельных элементов (картин), предназначенных для покрытия всех элементов крыши. Отдельно изготавливаются скаты и желоба. Для этого по чертежам вырезаются заготовки, которые специально подготавливают к формированию фальцев;
• Следующим этапом является подъем картин на крышу. После этого они соединяются между собой с помощью стоячих фальцев;
• Крепление установленных элементов к обрешетке осуществляется посредством металлических полос, один край которых закрепляется в фальце, а второй крепится к обрешетке с помощью гвоздей или саморезов;
• Укладка фартуков для каждого крепежного отверстия является завершающим этапом монтажных работ.

Инновационный метод укладки

В соответствии с современной технологией укладки фальцевой кровли, рулонный кровельный материал подается к месту проведения монтажных работ, где с помощью специального оборудования разрезается в соответствии с имеющимися чертежами.

Использование рулонных кровельных материалов позволяет избежать поперечных стыков, однако для выполнения монтажных работ потребуется специальное оборудование. Спайка листов осуществляется с помощью специального электротехнического приспособления, которое позволяет формировать двойные стоячие фальцы. Для большей герметичности соединения обрабатывают акриловым или силиконовым герметиком.

Согласно требованиям СНиП, существенных различий в устройстве фальцевой кровли и аналогичных металлических настилов (профнастила, металлочерепицы) нет. Основные отличия заключаются исключительно в технологии крепления и методике соединения отдельных элементов настила.

Методика монтажа фальцевой металлической кровли, так же, как и других металлических настилов, предусматривает создание так называемого «кровельного пирога». Он обеспечивает не только существенное снижение теплопотерь при обустройстве крыши и мансардных помещений, но и существенно увеличивает звукоизоляционные свойства конструкции.

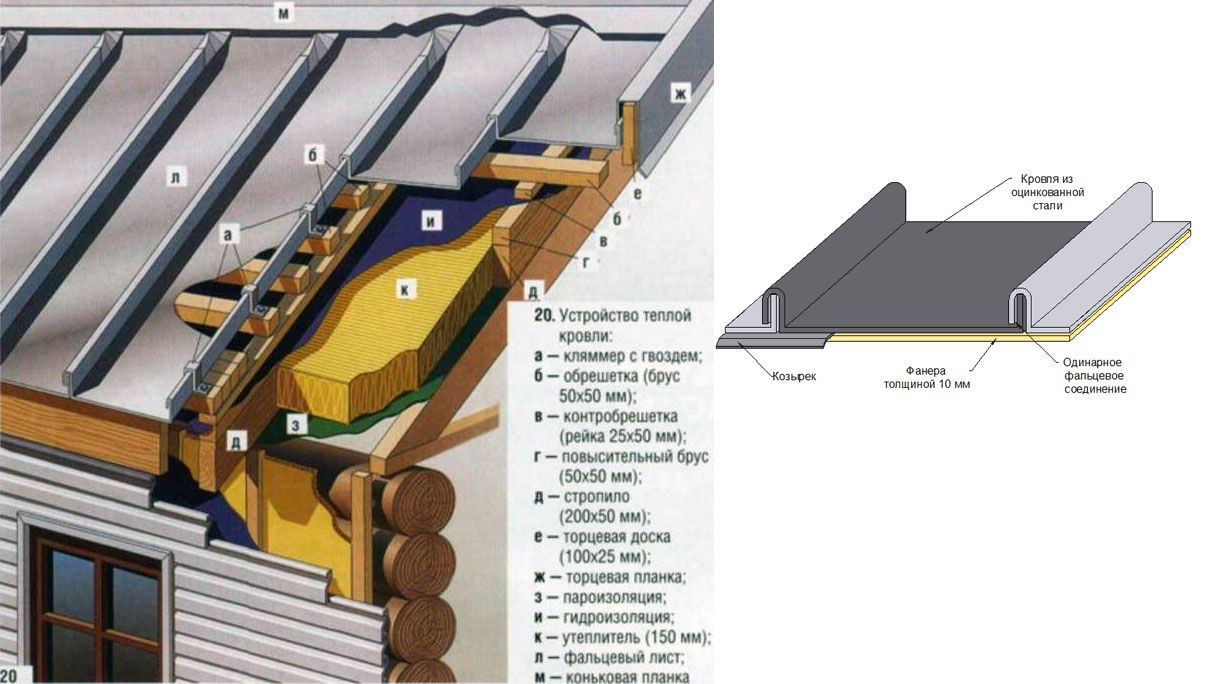

На рисунке представлена принципиальная схема «кровельного пирога» для фальцевого настила.

Здесь:

1. Отдельные элементы фальцевой кровли – наружное кровельное покрытие.
2. Водосточная система водостоков – предназначается для отвода дождевой и талой воды.
3. Обрешетка – служит основанием для укладки и крепления кровельного материала.
4. Контробрешетка – предназначена для создания вентиляционного зазора, предотвращающего образование конденсата в подкровельной полости.
5. Гидроизоляционный слой – обеспечивает защиту утеплителя и других элементов «кровельного пирога» от возможных протечек.
6. Теплоизолятор (чаще всего – минеральная вата) – применяется для улучшения тепло- и звукоизоляционных характеристик крыши.
7. Пароизоляция – предотвращает проникновение насыщенных влагой паров в толщу утеплителя.
8. Двусторонний скотч – обеспечивает герметичное соединение отдельных элементов гидро- и пароизоляции.
9. Внутренняя отделка потолка на мансардном этаже.
10. Каркас, предназначенный для крепления отделочного материала при устройстве потолка.
11. Стропила – являются основным несущим элементом конструкции.
12. Сплошная обрешетка – предназначена для укладки и крепления кровельного настила. Монтируется преимущественно на сложных участках кровли – в местах установки снегозадержателей, ендов, примыкания к дымоходу, окнам мансарды и т.д.
13. Подшивка карнизного свеса – чаще всего применяются специальные перфорированные софиты.

Характеристики материала

Медь — дорогой, но долговечный материал

Кровельная медь сразу после схода с конвейера имеет желтый цвет с небольшим красноватым оттенком. Поверхность гладкая и блестящая, листы легко гнутся даже руками, без использования инструментов. Со временем из-за подверженности окислению медное покрытие кровли темнеет, постепенно становясь матовым, коричневым, зеленым и черным. Тем не менее, окисление поверхностное, оно не переходит в глубокую коррозию, благодаря чему кровля из меди может прослужить до 200 лет без обслуживания и ремонта.

Основные характеристики и стоимость материала:

• вид — цветной металл;
• удельный вес — 8,7 г/см³;
• температурный диапазон эксплуатации — от -80 ºС до +150 ºС;
• цена листа — 4000-8000 руб/м²;
• цена шашки, черепицы — 8000-12000 руб/м².

Если нанимать мастера, стоимость установки фальцевой кровли будет составлять от 1000 руб/м². Монтаж медной кровли из штучного покрытия обойдется дешевле – от 500 руб/м².

Внешний вид медной кровли

Эстетическим характеристикам медной фальцевой кровли хочется уделить особое внимание, ведь это единственный материал, который в процессе эксплуатации меняет свой цвет. В течение двух-трёх лет после монтажа медной кровли он будет золотистым с едва заметным розовым отливом

По истечении этого срока цвет будет меняться и темнеть и в итоге станет шоколадным. Пройдёт ещё лет 10, и крыша Вашего дома под воздействием внешних факторов станет зеленоватой, покроется патиной. Последняя является ничем иным, как природной защитой меди, благодаря которой кровля будет верой и правдой служить столетиями.

Ведущие производители фальцевой кровли

Рулонная технология создания фальцевых кровель, а также герметичность и надёжность самого фальцевого соединения объясняют растущую популярность этих конструкций как для жилых и административных городских объектов, так и для частного домостроения. В настоящее время на отечественном рынке широко представлена продукция российских и зарубежных производителей, среди которых лидирующие места по праву занимают следующие компании.

Завод Grand Line (Санкт-Петербург) — специализируется на изготовлении фальцевой кровли с прошивкой картин двойным фальцем и автофальцем, а также наличием гвоздевой полки для быстрой и удобной фиксации металлических фрагментов к обрешётке. Продукция Grand Line рассчитана на широкий круг потребителей — от картин Profi с дополнительными рёбрами жёсткости, существенно повышающими звукоизоляционные свойства металла, что весьма актуально для длинных полотен, до кликфальцевой кровли Mini с уменьшенной шириной панелей, предназначенной для малых архитектурных форм. Цена колеблется в пределах 350–800 р./м².

Кровля Ruukki появилась на рынке в 2004 году. Под этим брендом выпускается продукция старейшей всемирно известной компании Rannila Steel Oy (Финляндия), завоевавшей признание застройщиков надёжностью и безупречным качеством своих изделий. Отличием кровли Ruukki является толщина цинкования — 275 г/м², что гарантирует долговечность покрытия — 40 лет для стали и 25 лет для полимерного слоя. Но это же диктует и цену — от 900 р./м² за серию Classic C с полиэстеровым наслоением до 1800 р./м² за Classic Silence с покрытием Pural Matt 50 мкм.

Компания «Инси» (Россия) занимается фальцевой кровлей с 1994 года. Её продукция рассчитана на покрытие кровель с разным уклоном — от 3º для серии Standart до 25º для моделей типа Classica, Elegant, Pragmatic. Особенностью «Инси» является симпатичная ценовая политика — 400–600 р./м² и множество цветовых оттенков по системе RAL.

Торговая марка Kalzip — подразделение Tata Steel Europe — с 1968 года производит алюминиевые кровельные и фасадные системы. Продукция Kalzip — новые идеи в архитектуре с неограниченным разнообразием форм, а также великолепными акустическими и теплотехническими показателями. Возможна укладка панелей Kalzip на холодных и тёплых кровлях с уклоном от 1,5º. Высоко котируются на мировом рынке кровельные системы со встроенными фотоэлементами для получения энергии из солнечных лучей. Цены на оригинальную продукцию Kalzip не афишируются, поэтому информации по этому вопросу нет

Но надо полагать, что с такими возможностями обустройство фальцевой кровли обойдётся недёшево.

Заслуживает внимание продукция ПО «Имада» (Беларусь), выпускающего фальцевые картины из проката известных сталелитейных гигантов — ArselorMittal (Бельгия) и ThyssenKrupp (Германия), а также фальцевая кровля RetroLine (компания «Прушиньски»).

Фальцевая кровля

Фальцевая кровля является лучшим вариантом для крыш с небольшим уклоном. Ранее фальц делали только вручную, из-за чего процесс монтажа был трудоемким, стыки получались не совсем ровными, герметичности почти не было. Со временем появилось профессиональное оборудование, с помощью которого получилось добиться ровных соединений, стало возможно использовать листы любой длины, увеличилась скорость монтажа.

Фальцевую кровлю делают из отдельных металлических листов. Характерным признаком такой крыши является и отсутствие традиционных креплений гвоздями, саморезами, шурупами.

Фальцевые кровли можно классифицировать по материалу изготовления: стальная фальцевая кровля является самым распространенным вариантом. Она бывает оцинкованной, неоцинкованной или дополнительно покрытой полимером.

В наши дни оцинкованную кровельную сталь получают, как правило, по технологии горячего цинкования, в процессе которой тонкий слой цинка обволакивает весь лист стали и, кристаллизуясь на его поверхности, создает антикоррозионную пленку. Кроме того, в последнее время на рынке появились стальные кровельные листы, имеющие полимерное покрытие.

Среди достоинств стальных кровель, имеющих цинковое или полимерное покрытие, следует отметить их относительно низкую стоимость, устойчивость к коррозии, экологичность, легкость, негорючесть, простоту изготовления и ремонта. Эти материалы позволяют создавать кровли любой сложности: обходить выпуски дымовых труб, надежно закрывать коньки и ендовы и т. п.

Кроме того, их можно использовать не только для самой кровли, но и для устройства карнизных свесов, водоотводных желобов, водосточных труб и прочих дополнительных элементов. Это позволяет создать единый кровельный ансамбль и сэкономить средства.

У стальных кровель есть свои недостатки:

• сравнительно небольшой срок службы, обычно не превышающий 30 лет,
• повышенный уровень шума, особенно во время ливневых дождей,
• восприимчивость к коррозии в случае повреждения защитного покрытия.

Достоинства и недостатки

Оцинкованная кровля – одна из наиболее распространённых видов кровельных покрытий в частном домостроении, но с точки зрения технологии монтажа и эксплуатации она имеет свои особенности. Недостатки и достоинства покрытия на основе металла вытекают из характеристики сплава, применяемого для их изготовления.

Опытные кровельные мастера отмечают следующие преимущества оцинковки:

1. Высокая прочность. Материалы на основе оцинкованной стали прочные сами по себе, а дополнительные ребра жесткости, которые они приобретают в процессе формовки, увеличивают несущую способность покрытия. Поэтому оцинкованные кровли характеризуются высокой надежностью даже в регионах с высокой снеговой нагрузкой.
2. Доступная цена. Стоимость кровли из оцинкованной стали довольно низкая. Цена одного квадратного метра покрытия вместе с крепежными элементами колеблется в пределах 500-1000 рублей.
3. Устойчивость к коррозии. Из-за слоя цинка, покрывающего сталь, материал приобретает уникальные антикоррозионные свойства. Гальваническим способом цинк фиксируется на поверхности железа, поэтому оно не контактирует с водой.
4. Долговечность. Срок эксплуатации крыши из оцинкованной стали составляет 30-50 лет, поскольку ее очень сложно повредить механически. Этот показатель намного превосходит характеристики даже более дорогих кровельных покрытий.
5. Легкий вес. На вес покрытия влияет толщина листа, но этот показатель обычно 4-10 кг/кв. м.
6. Возможность окрашивания. Внешний вид крыши с металлическим легко обновить, достаточно снять старую краску стальной щеткой, а затем покрыть новым слоем краски из краскопульта. Краска должна быть специальной.

Виды тонколистовой стали

Строение листа металлочерепицы

Устройство фальцевой кровли

Несмотря на свою лёгкость, фальцевая кровля складывается из большого числа компонентов:

• металлические панели, скреплённые между собой одним из видов фальцевого соединения и зафиксированные к обрешётке кляммерами;
• сплошное основание под медь и титан-цинк из досок толщиной не менее 24 мм, влагостойкой фанеры, соответствующей ГОСТ 3616.2, или стружечных плит;
• деревянная обрешётка из хвойных пород (ГОСТ 24454), набитая согласно п.7 СП 17.13330.2011 с шагом не более 200 мм, а у карнизных свесов и в желобах — сплошным настилом шириной не менее 700 мм;
• контррейки;
• гидроизоляция;
• повышающий брус, проложенный по стропилам;
• утеплитель;

• пароизоляция и подшивка потолка.

На что нужно обратить внимание при устройстве фальцевой кровли:

согласно правилам 17.13330.2011, фиксировать панели вокруг выступающих конструкций следует только жёсткими кляммерами;
количество кляммеров, необходимое для крепления картин на основных плоскостях, надо рассчитывать с учётом региональной ветровой нагрузки (СНиП 2.01.07), принимая во внимание расчётное усилие на выдёргивание крепёжного элемента 500 Н, а также удваивая число кляммеров в карнизных и коньковых узлах;
при длине жёлоба свыше 8 м стыковать картины необходимо двойным лежачим фальцем с использованием герметизирующих прокладок;
при малом уклоне кровли необходима герметизация фальцев по всей длине;
металлические детали кровли и крепёжные элементы должны быть изготовлены из совместимых по свойствам материалов (прил. Р СП 17.13330.2011).

Таблица: совместимость металлов для обустройства фальцевой кровли

Наименование материала	Медь	Нержавеющая сталь	Оцинкованная сталь	Титан-цинк	Алюминий
Медь	+	+	—	—	—
Нержавеющая сталь	+	+	+	+	+
Оцинкованная сталь	—	+	+	+	+
Титан-цинк	—	+	+	+	+
Алюминий	—	+	+	+	+
Свинец	+	+	+	+	+

Виды оцинкованной кровли

Оцинкованная стали нередко используется в частном, коммерческом и производственном домостроении в качестве кровельного материала. Это покрытие отличается демократичной ценой, достаточно легким весом, долгим сроком службы, высокой надежностью.

Если раньше в распоряжении кровельщиков были только листы прокатной стали, которые для создания герметичного слоя соединяли фальцевым способом, то сейчас выбор материалов на основе этого металла намного шире. Самыми распространёнными производными кровельной стали являются:

• Кровельная сталь. Этот материал представляет собой рулон прокатной оцинкованной стали, из которого изготавливают кровельные картины необходимого размера. Картины соединят между собой фальцевым соединением, то есть края большого фальца загибают поверх малого с помощью листогиба. Такая технология позволяет прочное, долговечное покрытие, в котором при необходимости очень легко выполнять ремонт отдельных полотен. Кроме того, фальцевое соединение листов уменьшает расход материала, сокращают количество горизонтальных швов.

• Профнастил. Следующей эволюционной формой кровельной стали является профнастил. В строительстве все чаще применяют листы оцинкованной стали, которым в процессе формовки придается гофрированная форма. За счет трапециевидного или волнообразного профиля повышается несущая способность и жесткость материала. С одной стороны профнастил может быть покрыт полимерной пленкой или краской, а с другой стороны лита он остается неокрашенным.

• Металлочерепица. Металлочерепица – это металлическая имитация керамической традиционной черепицы. Технология заключается в придании заготовки из оцинкованной стали поперечного волнообразного профиля с помощью пресса. С наружной стороны металлочерепица покрывается специальным устойчивым полимером, повышая антикоррозионные свойства кровельного материала.

Стоячий фальц

Одинарный

Такой вид фальца отличается самой простой конструкцией. Его применяют на кровлях с большим уклоном (не менее 10°).

Рис. 4 (1 — скребок; 2 — брусок)

Порядок монтажа одинарного стоячего фальца:

1) со стороны меньшей кромки плотно прижать скребок к высокой кромке. Подстроить высоту скребка до совпадения с меньшей кромкой. Загнуть высокую кромку к поверхности скребка киянкой. Убрать гребнегиб.

2) закрыть низкий отгиб фальца высоким.

3) поджать фальц с помошью молотка и бруска гребнегиба, который плотно прижимается к тыльной стороне фальцевого соединения (рис. 4).

Двойной

По сравнению с одинарным фальцем, двойной шов более надежен. Его изготовление вручную может вызвать трудности, но, если вы используете специальные инструменты, например, закаточные машины (рис. 5), то вполне справитесь с этой работой. Также значительно облегчают работу гибочные станки, с помощью которых можно быстро и легко загнуть кромку для придания ей необходимого профиля. Двойной стоячий фальц — это самый применяемый метод для стыковки двух соседних полотен кровли. А фальцевая кровля — один из самых распространенных видов кровельного покрытия.

Изготовление этого фальцевого соединения начинают с создания углового стоячего фальца, после чего его загибают вниз на 90°. Для компенсации температурных деформаций в основании фальцевой конструкции оставляют зазор шириной от 3 до 5 мм.

Рис. 5

Так как для получения двойного профиля приходится увеличить число рабочих операций, то, соответственно, увеличивается и время монтажа кровельного покрытия. Но эти неудобства сполна компенсируются надежностью основательно закрытого фальца — ведь он обеспечивает герметичную целостность вашей кровли во время выпадения осадков.

Реечный

Этот тип соединения кровельных листов более характерен для европейского домостроения, хотя, в последнее время, реечный фальц (рис. 6) набирает популярность и у российских кровельщиков.

Рис. 6

Реечный фальц по своей сути напоминает двойной вертикальный, но, в отличие от него, имеет более широкую стыковочную кромку за счет использования деревянного бруска.

Подогнутые части кровельных листов поднимаются по бокам бруска и крепятся либо здесь же (бельгийский вариант), либо на поверхности бруска (немецкий вариант). Особенность применения такого фальцевого соединения заключается в том, что его можно использовать только на крышах с уклоном более 3°, иначе накопившаяся на поверхности вода проникнет в подкровельные конструкции.

Угловой

Благодаря объему и отбрасываемой им тени, это фальцевое соединение выглядит вполне нарядно, из-за чего традиционно используется для отделки больших и хорошо обозреваемых поверхностей. Он типичен для монтажа крыш с большим уклоном. Фиксация фальца происходит всего за одно действие. Особенность конструкции углового фальца не дает возникать напряжению в металле, а значит, деформации поверхности кровли сведены к минимуму.

Самозащелкивающийся фальц

Российскими специалистами разработана уникальная схема крепления шва — самозащелкивающийся фальц (рис. 7). Это изобретение превосходит по технологичности все зарубежные аналоги. Применение «защелки» экономит время монтажа кровли и не нуждается в специальном фальцующем оборудовании.

Рис. 7

На кровельном полотне имеются два фигурных профиля, выполненные таким образом, что один из них выступает в качестве основания защелки, а второй играет роль ее крышки. Профиль с крышкой защелки одного полотна защелкивается на профиле основания другого полотна простым нажатием сверху. Таким образом формируется прочный и надежный фальцевый замок. На защелкивание системы замков вы потратите всего несколько секунд. А это означает заметное сокращение времени, необходимого на монтаж всей кровли.

К достоинствам фальца–«защелки» относятся:

• водонепроницаемость замкового соединения: не нужна дополнительная герметизация;
• простота сборки и разборки кровельных листов: не нужны профессиональные навыки, и можно обойтись без специального инструмента;
• единая панель на весь скат кровли, без дополнительных стыков;
• нечувствительность к термическим расширениям металла, что исключает деформацию кровельных полотен;
• доступная цена кровельного материала и монтажных работ;
• скорость в установке кровли;
• особая прочность соединения.

Фальцевая кровля невероятно популярна в малоэтажном строительстве. Ее признают одновременно простой, надежной и качественной конструкцией. Немаловажную роль играет и доступная цена. Если вы владелец частного дома, — возможно, это был и ваш выбор. Мы будем признательны за ваш рассказ о том, каким способом вы крыли крышу, и какой вид фланцевого соединения использовали при ее монтаже.

Технология монтажа

Суть монтажа заключается в создании монолитного, герметичного покрытия на крыше из листов кровельной стали. Сделать алюминиевую своими руками достаточно просто, главное соблюсти все аспекты технологии укладки.

Те материалы на основе оцинковки, которые имеют фиксированные размеры, то есть профнастил или металлочерепица укладываются внахлест с разбежкой между рядами. Рулонные материалы соединяются фальцевым соединением

Перед такой работой важно понять, что оно из себя представляет

Кровельные картины по бокам имеют загнутые кромки, которые нужны, чтобы соединить их между собой. Гнуть кромки картин можно с помощью специального станка или вручную, что естественно тяжелее и дольше.

Существуют следующие типы фальцевых соединений:

• Одинарный стоячий фальц.
• Одинарный лежачий фальц.
• Двойной стоячий фальц.
• Двойной лежачий фальц.

Виды фальца

Технология укладки профнастила

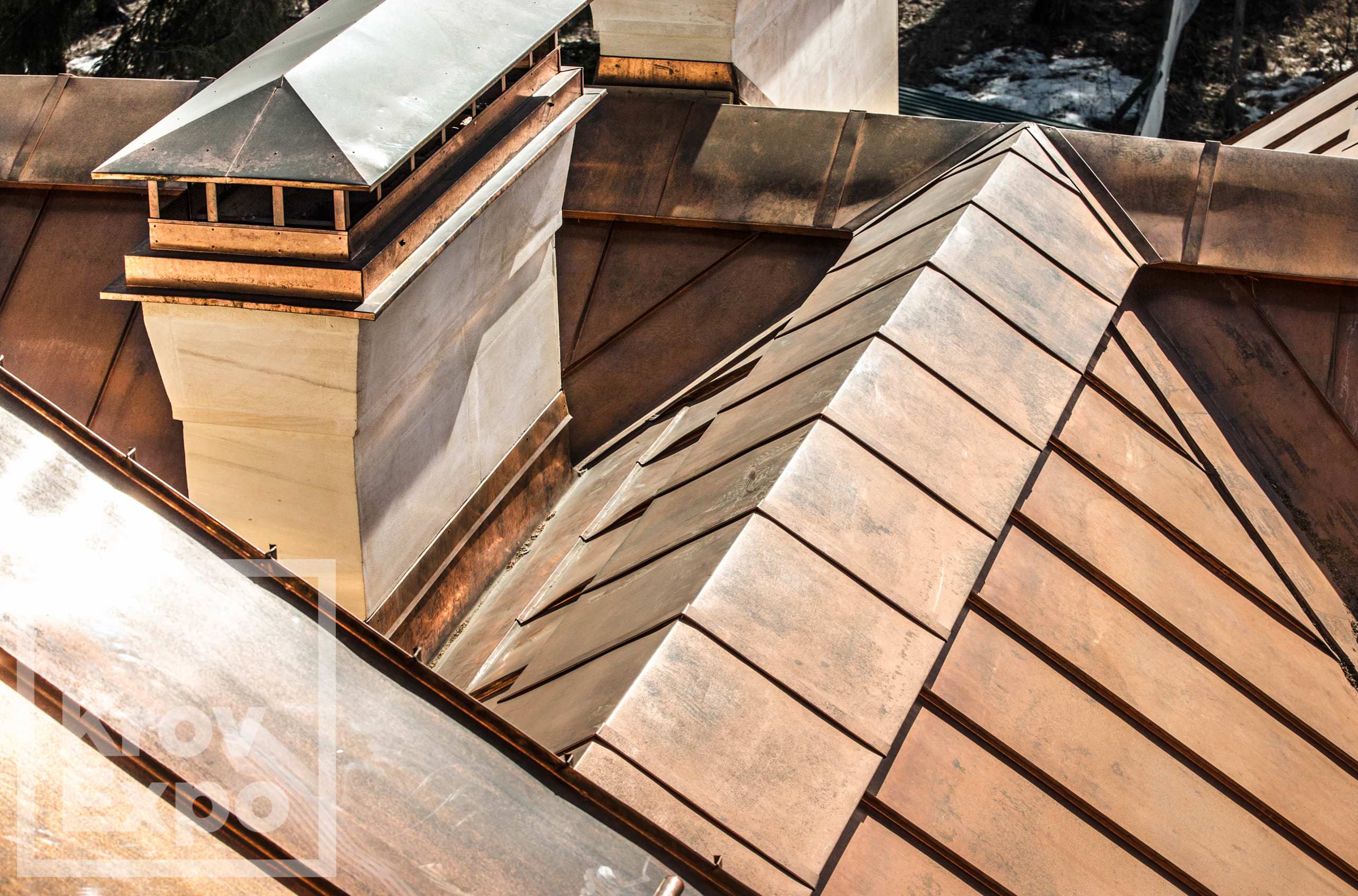

Черепичные кровли из меди

Мягкая, пластичная медь прекрасно подходит для возведения черепичных крыш любой формы и уклона. Черепичная медная кровля – красивое, сложное кровельное покрытие, состоящее из отдельных частичек, называемых черепками, уложенных внахлест с образованием затейливого рисунка. Черепки могут иметь различную геометрическую форму, однако, они обязательно маленького размера. Опытные мастера различают следующие виды черепичных крыш из листовой меди:

• Шашка. Это классическая разновидность черепичной кровли из листовой меди, дошедших до наших дней практически в неизменном виде. Такая крыша создается с помощью элементов квадратной формы, расположенных по диагонали. С помощью замков, расположенных на верхней и нижней части черепка, получают влагостойкое, герметичное покрытие, устойчивое к ветровым нагрузкам.

• Чешуя. Устройство такого покрытия выполняется с помощью продолговатых черепков с одним закругленным концом. Укладка штучных элементов вразбежку со смещением позволяет получить визуальный эффект «рыбьей чешуи».

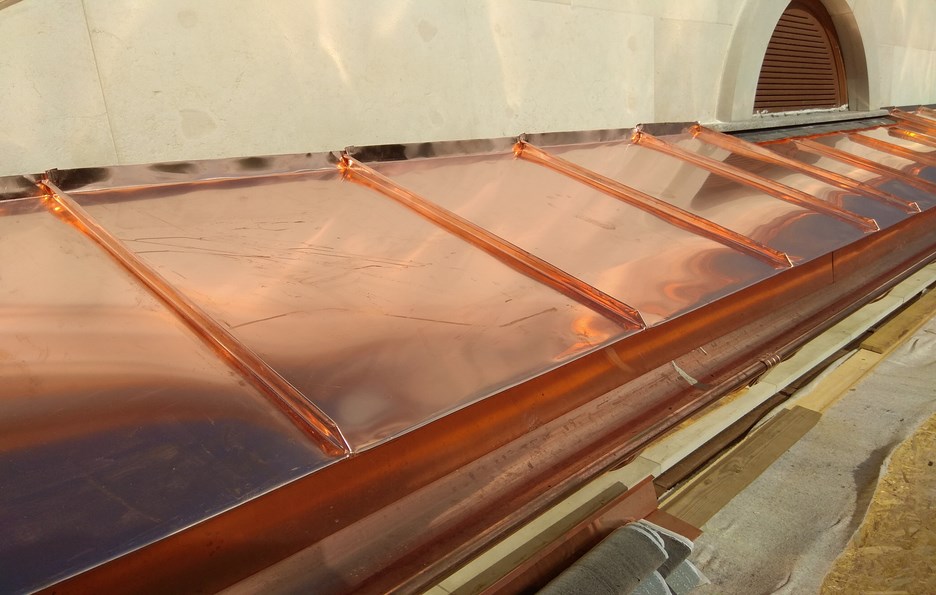

Виды фальцевой медной кровли

Фальцевая кровля является наиболее распространенной в частном и промышленном строительстве по причине полной герметичности. В покрытии нет стыков и отверстий, листовой настил собирается в замковые соединения. В работе используется медь кровельная рулонная толщиной 0,6-0,8 мм. Длина рулона варьируется в пределах 200-600 см при ширине 50-300 см. Крепление полос осуществляется к кляймерам, предварительно прикрученным к обрешетке.

Монтаж кровли из меди может осуществляться с использованием следующих видов замкового соединения:

• Одинарного. Наиболее простой и быстрый вариант соединения полос. В данном случае оно производится наподобие системы «шип-паз». При отсутствии герметичности и высокого уровня снега есть риск возникновения протечек.
• Двойного. Здесь оборачивание краев полос проводится на 180 градусов, благодаря чему достигается полная защита кровли от воды. Такое соединение более трудоемкое в исполнении, но имеет лучшие рабочие характеристики.

В зависимости от приоритетов владельцев недвижимости выбирается стоячий или лежачий вариант замка.

Монтаж и сборка кровельной конструкции.

Если иметь даже простейшие строительные навыки, то фальцевую кровлю можно возвести самостоятельно. Но для облицовки кровли со сложной геометрией лучше пригласить профессиональных кровельщиков. В качестве основания кровли может использоваться бетонно-стружечная плита, на которой «поднимается» обрешетка в форме каркаса будущей кровли.

При строительстве обрешетки необходимо учитывать «кровельный шаг», то есть постоянное расстояние между ребрами обрешетки. В противном случае медные листы начнут провисать. Монтаж имеет индивидуальную специфику, которая зависит от формы выпуска материала: лист-панель или рулон.

Листы-панели укладываются в «квадраты» обрешетки, а рулон раскатывается на обрешетку и обрезается непосредственно на кровле. Для этого используются прокатные механизмы: ролики и валики.

Выбираем тип фальца в зависимости от угла

Фальцы — это загнутые определённым образом боковые кромки картин, с помощью которых панели соединяют друг с другом. Можно приобрести листы с уже загнутыми краями, а можно сделать их самостоятельно или с помощью профессионалов. Но перед этим стоит учесть, что существует три основных вида фальцевых соединений: одинарный, двойной фальц, а также кликфальц.

Одинарный фальц

Это самое простое соединение картин между собой: край нижнего листа загибают вверх под углом 90 градусов, край верхнего — вниз, но с двумя подгибами. При монтаже один край вставляют в другой и обжимают специальным инструментом. Такое соединение может быть стоячим и лежачим. Стоячее используют при продольном (вдоль ската) соединении листов, а лежачее — при поперечном. Поперечное соединение применяют, если картины короче длины скатов по фронтону, и нужно соединить их друг с другом.

Поперечное соединение картин

Двойной фальц

Это сложный, но надёжный вид соединения, который обеспечивает почти полную герметичность кровельного материала. Чтобы его сделать, сначала оформляют одинарный фальц, а затем загибают его два раза на 90 градусов. Полученное соединение обжимают инструментом или специальной закаточной машинкой. Как и одинарный фальц, двойное соединение может быть стоячим и лежачим. Двойной лежачий фальц используют для поперечного соединения картин.

Кликфальц

Это соединение, для которого не нужно загибать края листов и обжимать их специальными инструментами. Достаточно соединить листы между собой и нажать на кромку — замок защёлкнется сам собой. Это очень удобно, так как не надо тратить время на гибку и обжим металла. Да и инструментов для установки кровли и расходов понадобится меньше.

Кликфальц

Соединение листов при помощи кликфальца

Чтобы подобрать подходящий тип соединения, нужно учитывать угол наклона фальцевой кровли. Чем он меньше, тем более герметичным должен быть замок:

• Для фальцевой кровли с уклоном от 3° до 10° используют листы с двойным фальцем. Столь малый уклон считается почти плоской кровлей среди строителей. Естественно, в таких случаях главная опасность кровли — снег и вода. Именно поэтому на более пологих кровлях используют двойной фальц. Благодаря сложности такого соединения, на крышах даже с минимальным уклоном вода не будет проникать под кровельный материал.
• Для кровли с уклоном от 10° до 16° подойдут картины как с двойным, так и с одинарным фальцем. Одинарное соединение нельзя назвать полностью герметичным, но благодаря достаточному уклону кровли, осадки и снег не будут на ней задерживаться и попадать в соединения. Для более пологих кровель одинарный фальц не подойдёт.
• Для кровли с уклоном от 16° до 70° можно устанавливать панели с любым замком: двойным, одинарным или типа кликфальц. Во всех трёх случаях случаях вода не будет просачиваться между листами, но кровельный материал с соединением типа кликфальц проще и быстрее монтировать.

С видами замка мы разобрались, а теперь посмотрим, как от наклона фальцевой кровли зависит устройство обрешётки.

4 причины, по которым Вашей медной кровле показан ремонт

Мы уже говорили о том, что медная кровля при условии ее грамотного монтажа нуждается в ремонте крайне редко – это ведь самое надежное среди всех кровельных покрытий. Более того, такая крыша даже не нуждается в дополнительном обслуживании! Есть 4 главных причины ремонта медной кровли:

• Если нужно установить новые стропила взамен прогнивших старых, древесину обрабатывают антисептиком

  Замена стропильной системы. Если стропила нуждаются в замене, с этим Вы ничего не поделаете – придется ремонтировать кровлю и устанавливать новые. Перед их монтажом обязательна антисептическая обработка древесины.

• Неправильное обслуживание кровли. Нет, Вам не показалось – мы и вправду говорили, что кровля не нуждается в дополнительном обслуживании, но ведь уборку наледи и снега никто не отменял! Во время таких вроде бы нехитрых процедур можно случайно пробить в покрытии отверстие, а после задаваться вопросом: откуда взялась течь?

• Внесение изменений в проект дома. При реконструкции здания или кровли ремонт покрытия неизбежен. В таком случае все изменения необходимо вносить лишь после разработки грамотного проекта, одобренного архитектором.

• Ошибки монтажа или планирования. Вы не поверите, но 93% случаев, влекущих за собой ремонт кровли, относятся как раз к этой категории! Как правило, ошибки в ходе монтажа допускают либо же домовладельцы, далекие от строительных премудростей и попросту решившие сэкономить, или попросту неопытные кровельщики. К примеру, при небольшом опыте работы медную кровлю Гайского ЗОЦМ, которую в принципе испортить невозможно, такие горе-строители видели только на картинке и имеют о ней весьма смутное представление – но им очень хочется заработать копеечку. В итоге из отличного материала Вы получаете «каку».

Внимание! Пользуйтесь услугами только опытных кровельщиков и строительных компаний, которые могут подтвердить свою квалификацию соответствующими сертификатами. Но не стоит преждевременно отчаиваться, ведь все поправимо! А о том, как правильно ремонтировать медную кровлю, Вы узнаете прямо сейчас!

Но не стоит преждевременно отчаиваться, ведь все поправимо! А о том, как правильно ремонтировать медную кровлю, Вы узнаете прямо сейчас!

Достоинства

Весомый плюс меди – это срок службы. Крыша и меди прослужит намного дольше, нежели строение дома, потому как она устойчива к процессам коррозии, при воздействии температур не меняет форму. Кровля отличается надежностью, прочностью. Если обеспечить медной кровле должный уход, согласно всех правил, то можно в разы продлить ее эксплуатационный срок.

Срок службы покрытия зависит от того, не было ли нарушений на производстве, насколько правильно был выполнен монтаж. При покрытии крыши медью образуются отходы, и чтобы их удалять, рекомендовано использовать спецоборудование.

Использование рулонной медной кровли выгодно тем, что не нужно использовать огромное количество крепежей на поверхности. Первый лист крепится к кровле, остальные защелкиваются «замками». Вероятность того, что такая кровля даст протечку равна нулю!

• Кровельная медь покрыта патиной, благодаря чему она устойчива к осадкам, к механическому воздействию.
• Медный лист не будет деформирован даже если в процессе выполнения монтажа произойдет его падение.
• Также медь как нельзя лучше сочетается с камнем, кирпичом, деревом.

Еще одно немаловажное преимущество кровли из меди – пластичность материала, а также сочетаемость с любыми видами конструкций. Медь легка в обработке, ей легко придать необходимую форму

Медная кровля может быть выполнена любой формы, и потому дом может быть оформлен в любом стиле.

Медная кровля повышает статус здания

Особенно привлекается внимание спустя годы после монтажа, когда медь меняет свой красноватый оттенок на зеленый. Спустя несколько десятилетий крыша вашего дома станет визитной карточкой всей окрестности, потому как никто не пройдет равнодушно мимо крыши изумрудного цвета.

Медь – экологически чистый материал, потому не вредит экологической среде.

Монтируется кровля из отдельных листов, тем самым упрощается процесс ремонта при механических повреждениях. Если кровля имеет механическое повреждение, то достаточно произвести замену отдельных элементов.

Специальные комплексные решения

Для особых задач сегодня применяют полнокомплектную кровельную систему. Например, такую предлагает компания Astron. Изготовлена она из стальных панелей с алюмоцинковым покрытием и специальных фиксирующих клипов. У таких панелей толщина от 0,66 до 0,75 мм, а ширина – 600 мм.

Ребра имеют высоту 50 мм, т.е. достаточно высокие и обеспечивают дополнительную жесткость, благодаря чему появляется возможность устанавливать прогоны с шагом 1,5 м.

При этом крепежная система подвижна, чем позволяет панелям немного перемещаться при температурном расширении. Этот технический момент позволяет избежать деформации картин. Будет ли подвижна та же металлочерепица или мягкая кровля? Тот еще вопрос.

Подобными комплексными решениями могут похвастать разве что металлическая и керамическая черепица от некоторых производителей.

Этапы укладки медной кровли.

Если упростить, то весь процесс возведения кровли можно уложить в следующие этапы:

1. Выбор конструкции кровли: двухскатная, односкатная, мансарда, трапециевидная кровля и пр.
2. Подготовка «меди» — использование рулона или листа.
3. Возведение основания.
4. Постройка обрешетки и стропил.
5. Монтаж теплоизоляционного и звукопоглощающего слоя.
6. Устройство защиты от молний.
7. Установка медных панелей или раскатка рулона.

Теперь давайте я постараюсь более подробно описать каждый этап монтажа по отдельности.

Благородные оттенки меди выделяют данное окрытие крыши от других.

Выбор кровли.

Выбор основывается на предпочтениях и индивидуален для каждого владельца частного дома, но следует упомянуть, что каждый вид укрытия для дома имеет свои уникальные особенности.

Рекомендуется устанавливать медные панели на односкатные крыши, при чем скат должен быть на «нежилую» сторону. Это связано с образованием наледи на краю наклонного карниза. Если крыша имеет один склад на сторону, противоположную или перпендикулярную входу в дом, то образование наледи безопасно для владельца.

Подготовка меди.

Использование рулонной меди наиболее простой способ, но он имеет и ряд недостатков. Прежде всего лента будет вздуваться при неравномерном крепеже, а также укладка рулона требует более точного соблюдения геометрии. Рулон раскатывается и укладывается аналогично настенным обоям, но при этом медь намного жестче, чем бумага.

Листы-панели, в свою очередь, укладываются в индивидуальные ячейки в обрешетке.

Возведение основания и обрешетки.

На несущие стены в каркас будущего дома укладывается плита из смеси бетона и деревянной стружки. В зависимости от площади — возможна укладка нескольких панелей встык. На краях по несущим стенам монтируются упоры из бруса 100 на 100. На этих брусьях изготавливается система стропил с наклоном в одну сторону.

Поднимается одна сторона из балок, длина которых подбирается на усмотрение владельца. В качестве балок можно использовать брус. От балок в наклон пускаются стропила.

На стропилах из реек или тонкого бруса изготавливается обрешетка с шагом 25 сантиметров. По низу обрешетки укладывается теплоизоляции, а поверху листы из меди.

Монтаж медных панелей.

Поскольку медь пластична, то для крепежа можно использовать обыкновенные гвозди из нержавейки, но только необходимо подобрать гвозди с продолговатой или увеличенной шляпкой. В противном случае ей можно прорвать поверхность медного листа.
