Металлические лестницы своими руками + чертежи, схемы

Обработка ступеней защитными средствами

Теперь вы знаете, как сделать самостоятельно ступени для лестницы из дерева. Далее необходимо обеспечить их защиту от повреждений, воздействия внешних и внутренних факторов. Для этих целей предназначены специальные средства. К ним относятся пропитки, лаки и краски.


Пропитка защищает дерево от повреждений

Пропиткой называют жидкость, проникающую в древесную структуру и придающую ей определенные свойства. Самыми распространенными считаются:

  • Противопожарные составы, которые повышают устойчивость деревянных элементов к высоким температурам.
  • Антисептики – это средства, которые защищают дерево от грибков и бактерий. Эти составы предотвращают гниение материала даже в условиях повышенной влажности.
  • Комплексные пропитки, выполняющие одновременно функции тонировки и дезинфекции.

Чтобы пропитка равномерно распределилась по деревянной заготовке и глубоко пропиталась, ее рекомендуют наносить на изделия до начала монтажа.

Лакокрасочные изделия используют уже на самом последнем этапе работ. Исключениями являются только составные части перил, которые удобнее красить и лакировать в разобранном виде.

Для покраски маршей подходят алкидные и алкидно-уретановые средства, для перил, подступенков – эмали. Лестницы внутри помещения принято покрывать лаком на спирту с матовым либо глянцевым составом. Лестничные конструкции с улицы обрабатывают нитроцеллюлозными средствами.

Стандартные элементы

Экономические соображения могут стать тем ключевым аргументом, который позволит хозяину выбрать единственный вариант расположения лестницы из нескольких возможных.

1. Стандарты на ступени.

Выпускаются с галтелью R 12,5. Пригласительные ступени:

Размер, мм
1H 220×400×1200, R200
2H220×400×1400, R200

Забежная треугольная ступень нестандартного размера на заказ рассчитывается как прямоугольная (из нее просто вырезают необходимую). Потому целесообразно заказывать прямоугольные. Стоимость идентична, а обрезки пригодятся в работе.

Крупные ступени можно изготовить из мебельного щита размеров:

Размер (В×Ш×Д), мм
138×400×2000
238×500×1500
338×500×2000
438×700×1500
538×1000×1000
638×1100×1100
738×1200×1200

2. Подступёнки.

Размер (В×Ш×Д), мм
118×180×900
218×180×1000
318×180×1100
418×180×1200
518×180×1300
618×180×1400
718×120×900
818×120×1000
918×120×1100
1018×120×1200
1118×120×1300
1218×120×1400

3. Облицовочная доска.

Размер (В×Ш×Д), мм
118×200×2000
218×300×2000
318×350×1000
418×350×1500
518×350×2000
618×350×2500
718×350×3000
818×350×3500

4. Брус.

Размер (В×Ш×Д), мм
180×80×1200
280×80×2000
380×80×2500
480×80×3000
5100×100×1200
6100×100×2000
7100×100×2500
8100×100×3000

5. Тетивы.

Размер (В×Ш×Д), мм
140×350×2500
240×350×3000
340×350×3500
440×400×4000
550×300×3500
650×350×3500
750×400×4500

6. Поручни.

Длина поручней может варьироваться от 3500 до 6000 мм. А вот размеры сечений постоянны:

Сечение (Ш×В), мм
140×70
245×70
345×80
445×90
560×60
670×70
770×90
880×100

7. Балясины.

Диаметр круглых балясин — 30 или 47 мм. Длина всех разновидностей — до 900 мм. Сечения квадратных изделий:

Сечение (Ш×В), мм
140×40
245×45
350×50
460×60
670×70
780×80

8. Декоративные шары.

Диаметр, мм
175
295
3115
4140
5145

Узнайте больше про выбор деревянных деталей.

Еще на этапе расчетов следует ознакомиться с прайс-листом ближайшего поставщика в шаговой доступности.

Итак, не боги горшки обжигают. Надеемся, что нам несколько удалось развеять миф о том, что проектирование и возведение лестниц доступно только избранным. Почитайте статьи, литературу, на которую мы ссылались в этом тексте, выполните замеры, эскизы и чертежи.

Задача в сухом остатке выглядит просто: исходя из планировки дома, места размещения лестницы, эстетических предпочтений хозяев, нужно произвести вычисления параметров, приведенных в статье. Останется лишь органично вписать показатели в нормы комфортного и безопасного движения по загородному дому или многоуровневой квартире.

Как сделать каркас маршевой лестницы

Материалы

Изготовление лестницы на второй этаж из профильной трубы является очень распространенным способом. Такие конструкции используются внутри дома (для соединения этажей) и снаружи (для строительства пожарных лестниц, крыльца и т.д.).

Изготовление маршевой лестницы всегда считалось самым сложным элементом домового строительства. Даже прямая одномаршевая конструкция требует аккуратного математического расчета.

Для расчета параметров лестницы можно воспользоваться специальными программами либо выполнить расчет вручную.

При этом следует знать следующие параметры:

  • оптимальная ширина лестницы — 80-120 см;
  • оптимальный угол наклона — 45 градусов;
  • высота между ступенями — 12-20 см;
  • глубина ступени 25-40 см;
  • количество ступеней составляет частное из длины лестницы и ширины ступени;
  • длина косоура — это корень из суммы длины и высоты лестницы, возведенных в квадраты;
  • расчетная нагрузка на косоуры равна сумме веса ступеней, умноженных на 1,1 и сумме веса людей, одновременно находящихся на лестнице, умноженной на 1,4;
  • сечение профиля рассчитывается по формуле I=5.2хbхQхL/E (b-ширина ступени, Q-расчетная нагрузка, L-длина косоура, Е-показатель упругости стали, равный 2100000).
  • высота перил — 90 см (для взрослых) либо 60 см (если в доме есть дети).

Исходные габариты лестницы определяются особенностями помещения: его площадью, высотой, а также местом размещения лестницы и ее конструкцией. Для сооружения прямой одномаршевой конструкции потребуются:

  • прямоугольный металлопрофиль для косоуров (длина и сечение зависят от длины и высоты лестницы и габаритов ступеней);
  • металлопрофиль для строительства каркаса под ступени (определяется как сумма ширины ступени и высоты проступенка, умноженной на количество ступеней).

При наличии всех необходимых материалов и согласно схеме лестницы, осуществляется строительство каркаса. Для этого потребуются:

  • болгарка или ножовка по металлу;
  • сварочный аппарат и диоды по 3 мм;
  • шлифмашина или наждачная бумага (марки Р100 или Л2);
  • грунтовка по металлу;
  • строительный уровень и уголок;
  • цемент для приготовления бетона;
  • анкерные болты (2-4 шт);
  • краска для металлических поверхностей.

Готовое основание лестницы из труб

Последовательность работ

Процесс монтажа лестничного каркаса производится в такой последовательности:

  1. В первую очередь требуется нарезать трубы для косоуров.
  2. Затем нарезать трубы для создания гребня каркаса под ступени.
  3. После этого косоуры размещаются в нужном месте (нижние их концы желательно забетонировать или укрепить анкерными болтами; верхние концы закрепляются с помощью анкерных болтов).
  4. Косоуры будут служить своеобразной платформой, благодаря которой вся конструкция будет более надежной и устойчивой. При организации двухмаршевой лестницы дополнительно устанавливаются решетки из профиля, выполняющие роль пролетов.
  5. Затем отрезки металлопрофильных труб привариваются к платформе, образуя гребнеобразный каркас лестницы из профильной трубы для ступеней.

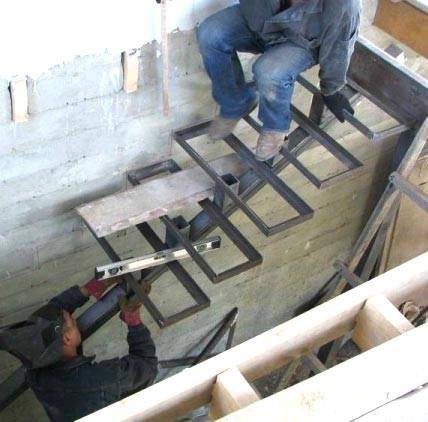

Основа металлической лестницы

  1. Все работы проводятся строго в соответствии с чертежом.
  2. Каждый приваренный должен быть расположен строго параллельно тому, что расположен на втором косоуре.
  3. При монтаже следует контролировать угол наклона каждого элемента.
  4. По завершении сварочных работ все сварные швы зашлифовываются, а конструкция грунтуется и окрашивается.

На этом создание каркаса металлической лестницы завершено. В качестве основания для ступеней могут быть взяты деревянные заготовки, уложенные в металлические рамы или же прикрепленные к основанию болтами. Более простой вариант создания основания для степеней представлен на фото ниже.

Простая конструкция металлической лестницы

Также вам будет полезна подробная видеоинструкция об изготовлении металлической лестницы из труб.

Металлическая лестница, как сделать прочно и красиво

Простой лестничный марш из металлопроката, по сути, является единичным элементом, из которого можно сделать сложные переходы с промежуточными площадками и разворотами. Для работы своими руками можно попытаться сделать один из трех, наиболее распространенных вариантов:

  • Простая лестница с несущими балками — косоурами, на которые ввариваются площадки из листового металла;
  • Лестница с косоурами в виде Г-образных угольников. Ступенька образуется за счет сваренной прямоугольной рамы;
  • Комбинированный вариант, когда Г–образные ступеньки, сваренные в один пролет, укладываются на две дополнительные балки.

Первый вариант наиболее простой в изготовлении, такую лестницу можно сделать даже без чертежа, достаточно только правильно рассчитать сечение двух балок, которые будут нести основную нагрузку.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

  • Сделать процесс установки быстро;
  • Самостоятельные чертежи сэкономят средства;
  • Включить в процесс разработки плана будущей конструкции фантазию;
  • Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
  • Ощутить себя настоящим хозяином дома;
  • Исключить банальные шаблоны из стен собственного дома;
  • Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж

Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.

Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.

Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.

Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.

При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм

Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.

Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.

После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.

В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.

Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени

Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.

Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.

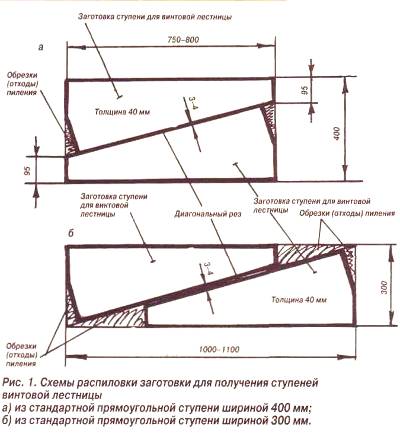

Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.

Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.

Плюсы и минусы

Металлические лестницы, как правило, в большей степени используются в роли наружных или в промышленности благодаря своей прочности и надежности. Но в последние время в частном строительстве наряду с деревянными стали использовать металлические.

Если же вы еще не определились с выбором материала, стоит рассмотреть некоторые преимущества металла. Главным плюсом считается длительный срок эксплуатации. Не придётся нести дополнительные расходы, ведь технология не предполагает использование дополнительной техники. Процесс изготовления позволяет изготовить уникальные формы балясин и опор. Он позволяет сочетать в себе различные элементы декора.

К их плюсам можно также отнести довольно простой процесс сборки. При их изготовлении можно использовать трубы различных диаметров, стальные профили, арматурную сталь и также металлические листы разной толщины, уголковая сталь, швеллеры и иные профили.

Покраска, в свою очередь, требует значительных затрат времени и сил. Ведь вначале вам придётся все элементы изделия очистить от ржавчины. Это трудоемкая и долгая работа, но её нужно делать обязательно. Если не провести очистку перед покраской, это приведет к трещинам и появлению ржавчины на новой краске.

Нужно определить, что является плюсом и минусом металлических лестниц. Ведь опытные строители и дизайнеры смогут обратить любой недостаток в достоинство.

Особенности деревянных лестниц

Дерево для изготовления лестниц в частных домах выбирают чаще других материалов, так как оно экологичное, удобное для обработки и недорогое. Конечно, речь не идет об экзотической древесине – вряд ли неспециалист возьмется за этот дорогой и неподатливый материал.

А вот изготовление и сборка лестницы из дерева распространенных у нас сортов вполне по силам людям, знакомым со столярными инструментами и имеющими некий опыт обработки древесины.

Конструкции

План сборки деревянной лестницы будет зависеть от её конструкции. Она в свою очередь выбирается в соответствии с размерами и формой площадки, отведенной под лестницу. А также от дизайна дома, предпочтений хозяев и других параметров.

Существует два основных вида лестничных конструкций: винтовые и маршевые:

Винтовые лестницы обычно выбирают, когда приходится ограничивать размеры пространства, выделяемого для подъема на второй этаж. Визуально они довольно эффектны, но не слишком удобны для перемещений, особенно с габаритным грузом. И намного сложнее в изготовлении.

Винтовые конструкции экономят пространство

Маршевые лестницы комфортнее и проще в исполнении. К тому же они бывают самых разных форм и конструкций: на косоурах или на тетивах, одномаршевые или двухмаршевые, с поворотом на 90 или на 180 градусов, с промежуточной площадкой или забежными ступенями.

Разные виды маршевых лестниц

От выбранной конструкции и будут зависеть все расчеты, проектирование, изготовление отдельных деталей, из которых состоят деревянные лестницы и схема сборки.

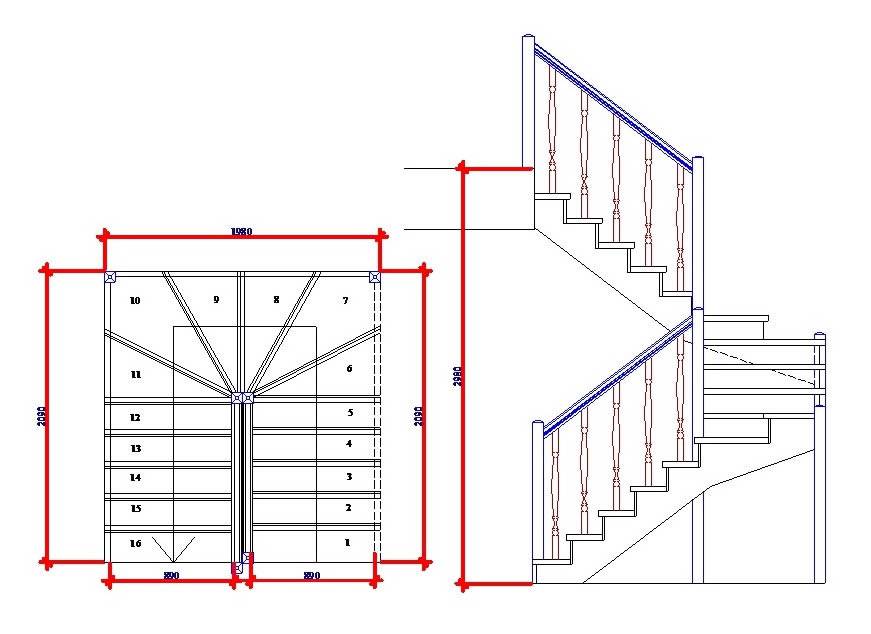

Детальный чертеж всей конструкции и каждого элемента в отдельности поможет в дальнейшей работе

Из чего состоит лестница

И самодельные, и сборные лестницы деревянные состоят из множества элементов, которые соединяются между собой, образуя цельную конструкцию. У каждого из них свое название и назначение.

Начнем с опорных элементов, к которым относятся тетивы и косоуры:

Тетива – это несущая балка, к которой ступени крепятся своими торцами при помощи накладных уголков, брусков или вырезанных в теле тетивы пазов. Крепление выполняется саморезами или болтовыми соединениями и усиливается столярным клеем.

Схема сборки деревянной лестницы на тетивах – различные варианты

Косоуры – это несущие балки с запилами, на которые укладываются проступи и фиксируются крепежными элементами. Это более надежная и распространенная конструкция.

На этой картинке хорошо видна разница между тетивой и косоуром

Для самостоятельного изготовления косоуры и тетивы одинаково просты. Главное – выбрать качественный пиломатериал и сечение опор, обеспечивающее расчетную несущую способность.

Также к несущим элементам можно отнести опорные столбы винтовых лестниц и столбы, поддерживающие поворотные площадки двух- или трехмаршевых лестниц.

К другим элементам, из которых состоит сборная деревянная лестница, относятся:

  • Проступи – горизонтальные поверхности ступеней;
  • Подступенки – вертикальные части ступеней. Закрывают пространство между ними и служат дополнительной опорой для проступей.

Фото деревянной лестницы без подступенков

  • Балясины – вертикальные элементы ограждения, крепящиеся к ступеням и перилам. Служат для безопасности хождения по лестнице и придают всей конструкции дополнительную прочность и жесткость.
  • Поручень – элементы ограждающей конструкции, крепятся к балясинам.

Также в конструкции лестниц могут использоваться различные декоративные элементы, не несущие никакой функциональной нагрузки.

Все конструктивные элементы деревянных лестниц

Основные параметры для расчета

Чтобы лестницы деревянные в сборе были удобны для передвижения по ним и безопасны, она должна соответствовать следующим нормам:

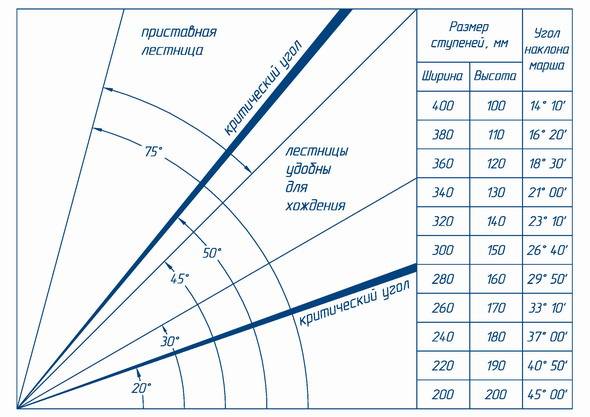

Угол наклона – около 30-45 градусов;

Изменение угла наклона в зависимости от назначения лестницы

  • Высота подступенка – 15-21 см;
  • Глубина проступи – 25-33 см;

Рекомендуемая глубина и высота ступеней

Ширина марша – не менее 80 см, лучше больше;

Рекомендуемая ширина марша для лестниц разного назначения

Высота ограждений – 90-100 см, расстояние между балясинами до 15 см. Дополнительные детские перила устанавливаются на высоте 50-60 см;

Параметры лестничных ограждений

Минимальное расстояние между ступенями и потолком не должно быть меньше 200 см.

Размер проема по вертикали должен быть таким, чтобы при подъеме не приходилось наклонять голову

Проектируя сборные деревянные лестницы, нужно постараться соблюсти все эти нормативы. Так как каждый из них имеет некоторую «вилку» значений, путем их подбора в разных вариантах можно создать максимально удобную конструкцию.

Проектирование и расчет основных размеров винтовой лестницы

Хотя схема винтовой лестницы кажется сложнее, ее можно построить самостоятельно, не прибегая к помощи специалистов. Для этого, прежде всего, нужно сделать правильные расчеты, без этого невозможно возведение ни одной надежной конструкции. Стоит внимательно отнестись к проектированию металлической винтовой лестницы и заранее определить основные ее параметры:

  • высоту;
  • диаметр;
  • количество ступеней;
  • ширину проступи;
  • высоту подступенка.

Высота лестницы

Высота всегда ограничена высотой потолков, то есть расстоянием от пола до потолка. Этот параметр легко измерить и применить для последующих расчетов.

Диаметр лестницы

Диаметр лестницы равен длине ее ступеней, умноженной на два, плюс ширина опорного столба (если возводится конструкция на больцах). Для нежилых помещений, вроде чердака или мансарды, можно построить данное сооружение с небольшим диаметром, где длина ступеней будет в пределах 50-60 см. Для перемещения между жилыми этажами здания стоит выбрать ширину лестничного марша от 80 см. Такой подъем будет более удобен для ежедневного использования.

Количество ступеней и высота проступка

Чтобы правильно рассчитать количество ступеней, нужно выбрать высоту проступка (или подступенка). В соответствии с ГОСТом, для комфортного подъема это значение должно находиться в пределах от 15 до 19 см.

Для начала расчетов нужно выбрать подходящее для себя значение высоты подступенка. Затем высоту лестницы разделить на это число. Поскольку полученное значение будет не целым, нужно его округлить и теперь уже разделить высоту на округленное количество ступеней. Новое число и будет равно высоте проступка.

Поскольку функции верхней ступени выполняет площадка верхнего этажа, число их самих, которые нужно будет установить между этажами, будет на единицу меньше рассчитанного.

Иногда высота проступка равна числу с сотыми долями, которые не очень удобно измерять. В этом случае округляют значение до десятых, но изменяют высоту нижней ступени. Например, для возведения винтовой лестницы высотой 260 см нужно построить 15 проступков высотой 17,33 см. Округлив это значение до 17,3, получим 14 ступеней с такой высотой (14 x 17,3 = 242,2 см), а нижнюю – высотой 17,8 см (260 – 242,2 = 17,8).

Это интересно: какая оптимальная высота ступеней.

Ширина ступеней

Чтобы рассчитать ширину проступка по внутреннему и внешнему краю, придется воспользоваться некоторыми математическими формулами. Поскольку ступени для винтовой лестницы будут иметь клиновидную форму и станут расширяться от центра к краям, точно задать значения ширины не получится без расчетов.

Не забываем рассчитать ширину ступеней

Значение глубины проступи у внутреннего края может быть выбрано произвольно, но не меньше 10 см, а ширина ступени по линии движения не должна быть меньше 20 см. Для того чтобы узнать ширину с наружной части, нужно посчитать длину окружности по этой внешней линии по формуле: L = 2πR, где: L – длина окружности, R – радиус окружности по внешнему краю, π = 3,14).

Если угол поворота лестницы на 360 градусов, и она не представляет собой полную окружность, то полученное значение длины окружности умножают на отношение угла поворота спроектированной конструкции к 360 градусам (например, для 270 градусов это будет 270 / 360 = 0,75). Получив длину окружности по внешнему краю лестницы, разделить полученное число на количество ступеней.

Полученное значение – это ширина проступка по внешнему краю, но чтобы убедиться в том, будет ли данная лестница удобна для перемещения по ней, нужно рассчитать их ширину по линии подъема, которая находится на 2/3 R.

Рассчитав все величины, нужно выполнить чертеж будущей винтовой лестницы из металла, чтобы можно было своими руками воплотить проект в жизнь.

Как сделать винтовую лестницу своими руками

Чтобы самостоятельно сделать винтовую лестницу, нужно произвести точные расчёты.

Оптимальная ширина винтовой лестницы составляет 0.8-0.9 метра. Предположим, нам необходимо сконструировать лестницу шириной 0.85 метра и высотой 2.7 метра с центральной металлической стойкой диаметром 0.2 метра. Первым делом определяем общий диаметр будущей конструкции, который будет равен двойной ширине лестницы и толщине опорной стойки. В нашем случае это 0.85 х 2 + 0.2 = 1.9 метра. В полученную окружность вписываем другую окружность. Вдоль ее будет двигаться поднимающийся по лестнице человек. Радиус этой окружности R1 будет равен сумму половины ширины ступеней и радиусу r центральной стойки: 0.85/2+0.2/2= 0.475 м.

Наиболее оптимальная ширина ступеней составляет 30-35см, однако в данном случае она будет увеличиваться при удалении от центра лестницы. Для нашей винтовой лестницы используем среднее значений ширины ступени 20см. Чтобы определить число ступеней, приходящихся на один виток лестницы, делим длину вписанной окружности (траектории движения человека по лестнице) на ширину ступени. 2 х 3.14 х 0.475/ 0.20= 14.9. Полученное значение округляем до целых, получаем 15 ступеней.

Далее вычисляем приблизительную высоту ступеней.

Делим окружность  на 15 равных частей при помощи радиальных линий. Для того чтобы человеку было удобно подниматься по лестнице, первая ступень витка должна быть выше последней на высоту человеческого роста, при этом необходимо учесть толщину ступеней и сделать небольшой запас 10-15 сантиметров. При среднем росте 1.85м, толщине ступеней 0.04м и запасе высоты 0.15м, высота одного витка будет составлять 2.05м. Теперь делим полученное значение на количество ступеней. Высота каждой ступени 2.05/15= 13.67см.

Общее количество ступеней определяется путем деления высоты лестницы на высоту одной ступени. Для нашего случая это 2.7/0.1367= 19.7. Для того чтобы определить окончательную высоту ступени, округляем полученной значение до 20 и вновь делим на него высоту лестницы: 2.7/20 = 0.137. Окончательная высота ступени — 13.7см.

Винтовая лестница своими руками. Изготовление ступеней и перил

Ступени для винтовой лестницы можно изготовить из прочной древесины, например, бука или дуба. Проще всего взять уже готовые ступени прямоугольной формы, сделать из них заготовки нужной вам конфигурации. В настоящее время на рынке доступны два типичных размера деревянных ступеней толщиной 40мм: 40х80см и 30х110см. Каждую такую ступень можно распилить по диагонали, получив две трапециевидные заготовки шириной 300мм с одного края и 90мм с другого края. После этого заготовкам можно придать соответствующую форму и закруглить края. Все кромки обрабатываются при помощи шлифовальной машины или руками обыкновенной наждачной бумагой. Готовые ступени можно покрасить или покрыть лаком. К ступеням крепятся специальные втулки, посредствам которых они будут соединяться с центральной стойкой.

Балясины перил изготавливают из деревянных или металлических стержней, сами поручни обычно делают из клееного бруса или пластика. Перила могут состоять из нескольких прямых брусков или иметь криволинейную форму. Второй вариант смотрится намного эффектнее, однако его достаточно сложно реализовать.

Сборка лестницы

Вначале на стойку нанизываются ступени, после чего она устанавливается в заранее подготовленном месте и крепиться к полу и перекрытию. Заранее продумайте способ крепления стойки и позаботьтесь о его надежности. Ступени должны перекрывать друг друга на 5-6см. Они располагаются в нужном положении и фиксируются при помощи больцев. Затем к широкой стороне ступеней прикручиваются балясины, а к ним в свою очередь крепятся перила. Балясина первой ступени делается большей длины и крепится к полу. Это обеспечит конструкции большую прочность конструкции.

Изготовление винтовой лестницы своими руками — это достаточно сложный процесс, требующий большого внимания и точных расчетов, поэтому прежде чем приступить к работе, тщательно изучите основные принципы создания таких конструкций, а также хорошо продумайте каждый ее элемент.

Формула для расчета удобства лестницы

Иногда онлайн программы для расчета лестничных конструкций выдают вердикт, что лестница, выполненная по введенным вами размерами будет неудобной.

Такие выводы можно сделать и самому, сделав простое вычисление, основанное на средней длине шага.

Обычно человек делает шаг длиной 600-660 мм, значит, среднее значение — 630 мм. Параметры удобной конструкции должны соответствовать следующей формуле: 2h + S = 630±30 мм, где:

  • h – высота ступени, колеблющаяся в пределах 200-250 мм;
  • S – ее глубина, соответствующая 45 размеру ноги, что составляет от 280 до 300 мм.

Что касается наиболее удобного наклона, то это 30-40°.

Недостатки глубины лестницы легко убираются за счет выступа.

Для получения точных данных, все вводимые в программу онлайн калькулятор параметры замеряйте одним инструментом.

При определении основных размеров ступеней можно пользоваться таблицей, составленной специалистами на основе собственного опыта и нормативных требований:

В таблицу сведены основные рекомендуемые размеры ступеней

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница, в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона. Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

  • На одном косоуре (опора располагается посередине ступени).
  • На косоурах (ступень крепится на опору).
  • На тетивах (опора сбоку ступени).
  • На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
  • Винтовые (опора — столб в центре конструкции).

Преимущества и недостатки

Как и все лестницы, забежные также имеют свои плюсы и минусы.

К достоинствам данных конструкций можно отнести:

  • возможность установки на улице и в помещении;
  • экономия пространства не только на первом, но и на последующих этажах;
  • благодаря разнообразию форм и конструкций можно создать уникальное произведение искусства, оригинально вписывающееся в любой интерьер;
  • большой срок эксплуатации;
  • надежность конструкции.

К недостаткам относятся:

  • в целях безопасности и удобства применения требуются точные расчеты при проектировке;
  • высокий риск травматизма и неудобство при перемещении из-за ширины ступеней: более широких снаружи и узких внутри (отсутствует при правильной проектировке);
  • шум, издаваемый при ходьбе (устраняется отделкой ступеней покрытием из дерева, резины, плиткой и другого);
  • необходима покраска или покрытие эмалью, исключение, если конструкция изготовлена из нержавеющего металла;
  • высокая цена как при покупке готового изделия, так и при самостоятельном изготовлении;
  • при самостоятельной установке требуются знания сварочного производства и соответствующее оборудование.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

В данном случае необходимо отталкиваться от тех-же средних значений – с глубиной в 200-250мм и высотой в 200-250мм. Расстояние необходимо делить тем-же способом – ведя расчет от пола первого этажа до пола перекрытия второго.

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

Проект лестницы с поворотом на 90 градусов

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

https://youtube.com/watch?v=lHzwjumtxfo

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
