Металлические распашные ворота с калиткой: особенности выбора и установки

Изготовление и монтаж створок

Есть только один способ, как правильно сварить гаражные ворота – надо чётко рассчитать будущие размеры конструкции и запасные зазоры, необходимые для чёткого закрывания и открывания дверей. Опытные строители рекомендуют отступать от пола 2-3 см, от потолка 1-2 см и по 5 см от боковых стен для крепления петель. По полученным расчётам отрезают профильные трубы и делают на их краях срез под углом в 45 градусов.

На сварочном столе или подготовленной поверхности раскладывают металлические трубы, подгоняют их по длине и сверяют углы. При помощи сварочного аппарата создают монолитный прямоугольник подходящей формы. Прежде чем приступать к зачистке швов, готовую конструкцию будущих дверей прикладывают к раме с наваренными на неё петлями.

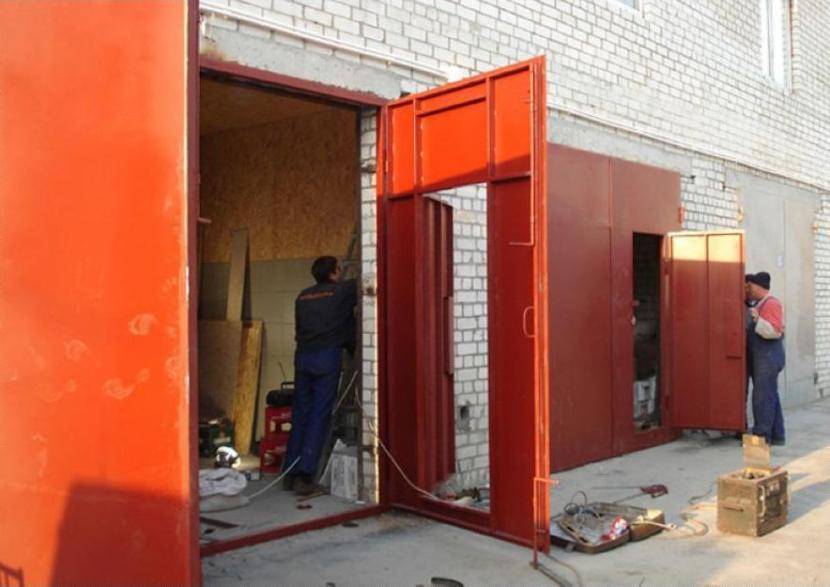

Монтаж гаражных воротИсточник tildacdn.com

При совпадении размеров можно приступать к монтажу готовой конструкции. На трубах обозначают места крепления фурнитуры и приваривают её. Каркас ворот проверяют, надевая на петли рамы – если он встаёт как влитой, можно приступать к дальнейшему этапу. При помощи рулетки устанавливают середину горизонтальных поперечин. От неё отступают по 1 см и приваривают вертикальные поперечины, чтобы между ними было 2 см.

Полотно разрезают на 2 равные части, при помощи болгарки удаляют торчащие куски трубы. Для укрепления створок можно установить дополнительные горизонтальные или диагональные поперечины. Все сварочные швы зачищают, конструкцию красят и устанавливают на петли. Для предотвращения открывания дверей внутрь, к верхней части рамы наваривают контрольную профильную трубу, которая будет ограничивать их ход.

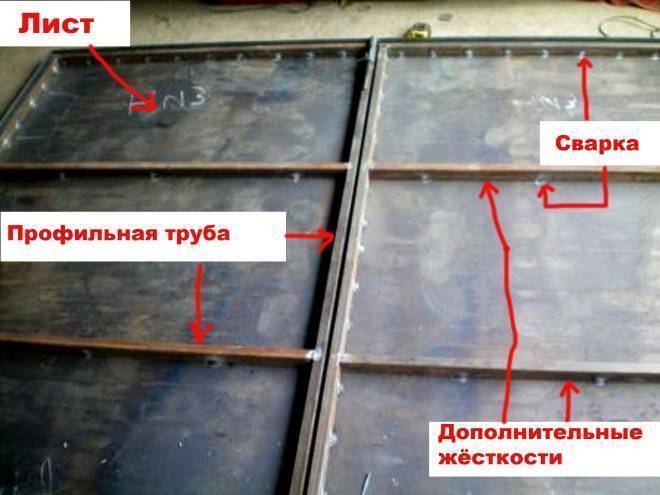

Обшивка створок металлическими листами

Недостаточно знать как сварить ворота на гараж из профильной трубы своими руками, важно и красиво обшить их, чтобы итоговый результат радовал глаз. Чаще всего для облицовки используют оцинкованные железные пластины толщиной в 2-3 мм

Их размечают и обрезают болгаркой, шлифуют края, удаляя металлические заусенцы и стружку. С боковых сторон листов также делают небольшие прорези под петли.

Гараж обшитый металлическими листамиИсточник nick-stroy.ru

Для сварки потребуется два человека. Как только один выставит полотно по уровню, второй приваривает его в нескольких местах к створке. Не стоит вести сплошной сварной шов – существует серьёзная опасность того, что в будущем всю створку поведёт. Шов должен быть точечным с промежутком в 2-3 см. Готовая конструкция украшается кованными декоративными элементами и окрашивается краской по металлу.

Монтаж замков и запорок

Готовые гаражные ворота обязательно должны быть укомплектованы добротным замком, который надёжно сохранит автомобиль и прочую утварь от злоумышленников. Наиболее популярным вариантом является врезной замок. Его приваривают к каркасу одной из створок. Для плавного хождения ригелей в профтрубе просверливают отверстия такого же диаметра.

Установка замка в гаражные ворота

Если бюджет не позволяет применить надёжные врезные механизмы, можно воспользоваться проверенным вариантом. На края каждой из створок приваривают по небольшой петле. Их используют для установки амбарного замка. Несмотря на то, что такой вариант дешевле, он серьёзно проигрывает врезным механизмам по соображениям безопасности.

Для фиксации створок в открытом положении используют запорки на металлических пружинах. С их установкой не возникнет проблем даже у неопытного мастера. Корпус запорки приваривают к нижней части створки ближе к середине гаражного проёма.

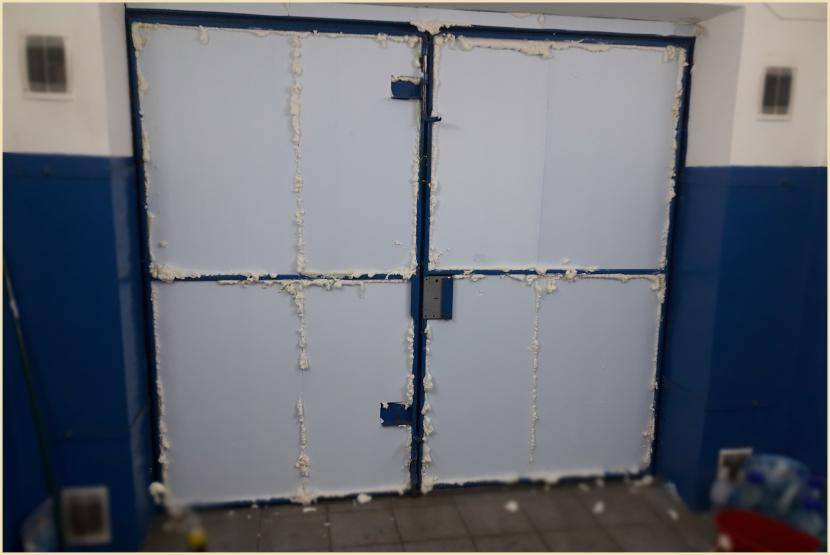

Утепление и внутренняя облицовка гаражных ворот

Финальный этап создания металлической конструкции – её обшивка утеплителем с внутренней стороны. Это позволит сохранить плюсовую температуру в помещении даже в зимнее время. В качестве утеплителя используют стекловату, пенопласт или экструдированный пенополистирол.

Утепление гаражных воротИсточник vikbud.ua

К каркасу створок монтируется деревянная обрешётка из обрезной доски. Все полости тщательно заполняют утеплителем, избегая воздушных мешков. Для сохранения достаточного количества тепла достаточно слоя минеральной ваты в 5 см. Для придания законченного вида обрешётку облицовывают ПВХ панелями, вагонкой или другими материалами исходя из индивидуальных предпочтений собственника гаража.

Как сварить ворота в гараж своими руками

Сварить гаражные ворота самостоятельно – довольно просто. При помощи сварочного аппарата и подручного инструмента сначала монтируют раму, на которую в дальнейшем устанавливают створки. Для придания законченного вида двери облицовывают с наружи и изнутри.

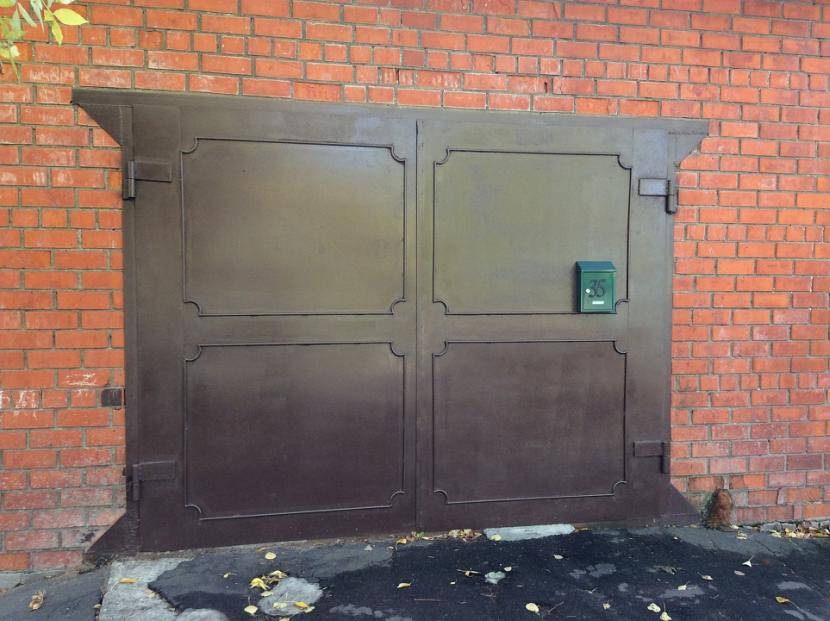

Удачные примеры и варианты

Внешняя отделка гаражных ворот может быть минимальной. Простая по форме конструкция, ровный металл, монохромный серый цвет – все должно быть в меру, строго, конструктивно. Данный вариант нельзя назвать блеклым, поскольку подобное решение превосходно гармонирует со стенами из кирпича любой толщины.

Здесь представлена комбинация близких по духу красок. Кирпич розового цвета «разбавлен» плотным красным квадратом умеренной интенсивности. Блестящая поверхность смотрится весьма привлекательно, она вызывает лишь позитивные чувства.

В этом образце притягивает внимание фактура поверхности, ее ровность и аккуратные продольные серые полосы. Обратите также внимание на покрытые прямоугольниками ворота

Декораторы, очевидно, отдали предпочтение эффекту максимальной натуральности. Элегантный желтоватый колер органично сочетается со стойками белого цвета. Он всецело подходит под цвет стен и кровли.

Авторы этого проекта постарались показать контрастность белой и черной красок. Им целиком и полностью удалось осуществить задуманное: стилевое единство подчеркивается однотипным конструкционным материалом.

Возможна и такая стилизация «под дерево». Темные прямоугольники с волокнами по диагонали выигрышно оттеняются более светлыми полосами, расположенными на границам. Темные элементы креплений незаметно переходят в еще более темный остов здания. Вертикальные элементы розоватого цвета с края немного заметны.

О подъёмных воротах своими руками смотрите в следующем видео.

Определяемся с типом ворот

Тип конструкции ворот зависит от размеров торцевой стены и свободного пространства для свободного открывания створок:

• распашные ворота – механическая удобная и простая конструкция, сделать ее несложно. Минус распашных ворот – надо много места перед гаражом и по бокам, а это не всегда возможно;
• подъемные поворотные – металлическое полотно поднимается вверх, как штора. Шарнирно-рычажный механизм можно купить уже готовый или сделать самому, деталей для этого устройства надо немного. Такая конструкция удобна для гаражей во дворе, на маленьком садовом участке. Свободного места для открытия практически не нужно. Большой плюс подъемных ворот – великолепная герметичность;
• роллеты – ненадежный вариант гаражных ворот, но экономичный. Металлические пластины складываются наподобие жалюзи и собираются в специальный короб под потолком. Вскрыть такую защиту – пара пустяков, поэтому роллеты можно устанавливать только в охраняемых помещениях;
• откатные ворота — напоминают дверцы шкафа купе. Требуют достаточно места для открытия с одной стороны (на всю длину полотна створки). Минус этой конструкции в том, что рельсы для передвижения часто засоряются и их надо регулярно чистить, а это раздражает.

Из этих четырех вариантов конструкций наиболее популярны простые распашные и подъемно поворотные ворота. Как можно сварить их самому из доступных и недорогих материалов?

Изготавливаем распашные ворота своими силами

Самостоятельное изготовление распашных ворот не требует наличия дорогого и труднодоступного оборудования. Материалы также доступны в любом строительном центре. Еще до начала работ следует подготовить:

• Металлические уголки;
• Стальные профили;
• Листовой металл с толщиной от 1 до 3 мм;
• Фурнитуру;
• Крепежные элементы.

Сначала, изготавливается рама под металлические гаражные ворота из уголка размером 75-100 мм. В некоторых конструкциях используется профильная труба 60х40мм. Оба варианта универсальны, и часто применяются на практике. При использовании профтрубы, сварка выполняется в ребро, при этом стоит учесть, что длина боковых стоек будет на 80 см меньше высоты проема. Если для создания рамы берется уголок, сварочные работы производятся под 45 градусов с наклоном к проему. После завершения сварки каркаса, все сварные швы зачищаются с использованием болгарки.

Рама для распашных ворот гаража

Затем, можно приступать к изготовлению створок для распашных металлических ворот. Для каркаса створок применяется профтруба 20х40 с толщиной стенки 2 мм и больше. Такой толщины достаточно для обеспечения прочности и устойчивости к деформациям. Чтобы створки свободно открывались и закрывались, потребуется оставить зазор размером примерно в 5 мм. В этом случае, производится замер основания, вычитается 10 мм, и от боковин минусуется 80 мм.

Изготовление каркаса распашных ворот гаража

Каркас для створок гаражных ворот стыкуется при помощи сварки. В процессе работы, нужно постоянно контролировать размеры каркаса. Готовый каркас меряется на проем, если размеры соответствуют, можно приступать к изготовлению перекладин. Чтобы получить необходимые параметры, достаточно приложить трубу на каркасное основание створок.

Основные элементы конструкции распашных ворот

В процессе работ по обшивке листового железа профнастилом или вагонкой, навариваются петли, так как обшивка выполняется уже на готовой конструкции. Если в качестве обшивки используется листовой металл, то петли должны быть обязательно приварены на данном этапе. Далее, листовое железо прикладывается к створке и «прихватывается» сначала по центру, а потом по направлению к краям, при помощи сварочного аппарата.

Специфика приваривания петель к гаражным воротам

Сварка петель ворот гаража

Этап приварки петель является ответственным моментом. В первую очередь, выполняется закладка солидола внутрь петель в целях предотвращения схватывания между петельными элементами. Затем, производится сварка площадки с петлями, по толщине примерно от 3 до 5 мм. Только после выполнения данного этапа, можно приваривать петли к самой конструкции.

После завершения установки распашных ворот в гараж, стоит продумать их утепление и оборудовать хотя бы навесной замок. Гараж можно сделать теплым только полностью утеплив ворота, стены и кровлю. Качественное утепление сделает эксплуатацию гаража более комфортной и функциональной. В нем можно будет не только хранить автомобиль, но и выполнять его обслуживание, а также оставлять на зиму заготовки и овощи.

Самым простым способом выполнения теплоизоляции распашных ворот для гаража является установка деревянной обрешетки с любым подходящим утеплителем. Это может быть пенополистирол, базальтовый утеплитель, минеральная вата или пенополиуретан. Благодаря обрешетке, создается дополнительный воздушный слой, который улучшает теплоизоляционные качества обшивки. Чтобы закрыть слой утеплителя, покупайте фанеру или листовые плиты, специально предназначенные для облицовки поверхностей. Для удобного захода в гараж, металлические ворота практически всегда оборудуются калиткой.

https://youtube.com/watch?v=5WEpOnTbuao

Зашивка полотна ворот

Дождавшись полного высыхания краски, можно начинать зашивку полотна ворот. В качестве материала здесь будет использоваться профнастил. Стоит заметить, что этот материал весьма распространён среди владельцев, которые сегодня с его помощью выполняют зашивку ворота и ограды дачи. Он обладает многими достоинствами, среди которых следует выделить красивый внешний вид, малый вес, а также широкий выбор вариантов цветов и рельефа.

После выполнения этого шага полотно ворот готово. Убедившись, что опорные столбы надежно зафиксированы в бетоне, можно начинать установку ворот. Для крепления петель выбираем место на поверхности столба, фиксируя их при помощи сварки. После этого выполняется крепление к столбам и полотна ворот. Затраты на изготовление распашных ворот будут небольшими при условии, что у вас есть опыт в слесарном деле. Таким образом, вы сэкономите не только деньги, но и время, так как вся работа потребует максимум несколько дней.

В чем сложность создания кованых изделий

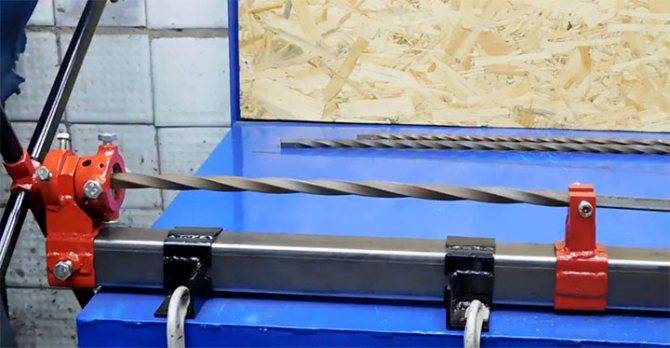

Чтобы самому начать ковать отдельные элементы или целое полотно потребуется приобрести специальное приспособление для спирального продольного, поперечного скручивания. За счет него получиться создать витиеватые узоры любых размеров, форм.

Создание кованого элемента требует наличия точного эскиза, в соответствии с которым выполняется вырезание заготовки. Перед сваркой все элементы выкладываются на поверхность, чтобы получить общую картину и соблюсти симметричность.

При ковке важно не передержать детали, чтобы они не вышли перекрученными. Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам

Если у вас нет опыта или времени на создание калитки, то лучше обратиться за помощью к специалистам.

Плюсы и минусы кованой калитки

Из преимуществ стоит отметить:

1. Долговечность сырья. При качественной антикоррозийной обработке полотно прослужит не одно десятилетие.
2. Эстетическая привлекательность. Оригинальные узоры на поверхности превратят забор в украшение дачи.
3. Возможность комбинирования с другими материалами (дерево, камень, профлист, кирпич, поликарбонат).
4. Металл не выгорает на солнце, не горит. Ему не страшны грибок или плесень.
5. Повышенная прочность обеспечивает хорошую защиту дома от злоумышленников.
6. Устойчивость к внешнему воздействию.

Из недостатков:

1. Трудоемкий и длительный процесс изготовления.
2. Большой вес конструкции требует закладки надежного фундамента.
3. Высокая стоимость работ и затраты на материал.

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Фигурный металлоштакетник

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Полезные советы

Чтобы не допускать ошибок при изготовлении ворот, которые придется исправлять, нужно подготовить чертежи основных элементов. По ним легче определиться с размерами, расположением деталей, количеством материала. При составлении учитываются:

1. Оптимальные размеры створок, отсутствие препятствий для свободного открывания.
2. Чтобы правильно сварить ворота, расстояние между бортом автомобиля и боковой стенкой устанавливается не менее 30 см. Если планируется покупка железного коня с большими, чем у нынешнего, размерами, проем делается на вырост.
3. Высота не менее 2 м.
4. Оптимальные размеры проема в зависимости от габаритов автомобиля 2,4×2,1 или 5,4×2,4 м.
5. Надежной и долговечной будет обшивка створок из оцинкованного стального листа толщиной 2 — 5 мм.
6. В качестве запора не стоит выбирать висячий замок на внешних петлях, надежней применение бронированных накладок.

По чертежам легче определиться с размерами, расположением деталей, количеством материала

Чертеж для ворот

Прежде чем приступать к изготовлению конструкции, необходимо предварительно составить чертеж ворот из профильной трубы. Во-первых, это позволит точно рассчитать требуемое количество материала. Во-вторых, это будет гарантией правильного монтажа, отсутствия перекосов и аккуратного вида.

Первоначально необходимо провести все обмеры, на основании которых и выполняется чертеж. В это мероприятие входит замер промежутка между опорами и расчет площади каждой створки. Кстати, еще при строительстве забора необходимо расположить столбы, на которые будут крепиться ворота из профильной трубы, на расстоянии, достаточном для проезда автомобиля или другой техники

Также обратите внимание, чтобы для полного открытия будущих створок оставалось достаточно места

Преимущества и недостатки установки

Распашные ворота представляют собой две или одну створку, закрепленную на столбах. Они могут открываться как наружу, так и внутрь двора, и быть либо автоматическими, либо механическими.

Такое ограждение имеет простую и удобную конструкцию

Как правило, подобную конструкцию изготавливаются высотой в 5-6 метров, чтобы обеспечить безопасность частного сектора от проникновения преступников. В конструкции часто предусматривается калитка, которая позволит войти во двор, не открывая створку целиком.

Для дополнительного удобства изготавливается дополнительный проход

Установка распашных ворот имеет как плюсы, так и минусы. Рассмотрим их подробнее.

Преимущества:

• Сравнительно небольшая стоимость, в сравнении с конструкциями другого типа;
• Простая установка, которую при должной сноровке можно провести и самостоятельно, долгий срок службы;
• Возможность воплотить в конструкции собственные проекты и наработки;
• В том случае, если проем в ограждении ничем не ограничен, можно провести монтаж ворот по размеру любого транспортного средства.

Распашные ворота имеют ряд преимуществ

Недостатки:

• При установке необходимо будет провести тщательное укрепление столбов, глубоко закопав их и забетонировав;
• Подобное устройство тяжело использовать в условиях частых сильных ветров, так как открыть и удержать их будет непросто;
• Установка автоматики может существенно увеличить конечную стоимость.

Ограждение имеет и свои недостатки, которые необходимо учесть в обязательном порядке

Изготавливаем каркас для ворот

Для того, чтобы изготовить ворота для гаража своими руками первым делом следует выбирать ровную площадку, в качестве места изготовления можно использовать фундамент гаража, дома. Если найти удобное место нет возможности, то изготавливаем подобие столбиков фундамента. Расстояние между ними равно размерам будущей рамы. Выравниваем опору – место работы относительно горизонта. Отмеряем четыре профильных трубы, необходимых размеров. Соединяем между собой по углам, как показано на фото ниже. Профильную трубу необходимо чуть приподнять над основанием.

Фото 3. Место соединения профильной трубы ровном на монолитном фундаменте.

Профильные трубы следует приподнять над площадкой, например с помощью кирпичей, как показано на фото ниже и тщательно выравниваем, так чтобы сваренная конструкция находилась в единой плоскости.

Фото 4. Рама в сборе, приподнятая для удобства сварки и выравнивания в единой плоскости.

Свариваем раму по углам. При сварке постоянно сверяем горизонтальный уровень как показано на рисунке выше, а также каждый элемент конструкции по отдельности

После надежного соединения и шлифования сварочных швов.

Фото 5

Фото 6. Сверяем расстояния между противоположными углами.

Виды ворот из профильной трубы, их достоинства и недостатки

Выбор того или иного типа ворот из профильной трубы напрямую зависит от многих факторов: типа территории и особенностей ее использования; наличия различных хозяйственных построек; личных требований к декоративной отделке забора и ворот.

Механизм раздвижных ворот

Различают два основных типа ворот:

1. Откатные – такими воротами удобно оборудовать участок, на который часто въезжают автомобили. Откатные ворота оборудуются дополнительной автоматикой, позволяющей легко и быстро открыть въезд во двор или гараж, не покидая салона автомобиля. Откатные створки никогда не травмируют автомобиль даже при самом сильном порывистом ветре; не требуется расчищать большие территории от снега, чтобы открыть ворота в особенно снежные зимы. Конструкция отличается высокой прочностью, долговечностью. Единственный минус в конструкции откатных ворот – отсутствие калитки. Что касается изготовления створок своими руками, то выполнить самостоятельно допускается лишь малую часть работ – створки приобретаются обычно в полной заводской сборке.
2. Распашные – эти ворота не отличаются сложной конструкцией, поэтому их изготовление под силу любому мастеру. Ворота могут быть оборудованы калиткой. Для распахивания створок необходимо достаточно много свободного места, поэтому следует следить за чистотой дорожного покрытия, вовремя производить зачистку выпавшего снега. Распашные ворота не удается полностью автоматизировать. Данный тип ворот отличается монументальностью поэтому следить за качеством работ по установке и бетонированию столбов требуется с особой тщательностью. Минусом конструкции можно считать возможное провисание створок под собственным весом.

Конструкции

Существует три вида конструкций распашного типа:

• с одной створкой;
• двустворчатые;
• с двумя створками и калиткой.

Одностворчатые конструкции являются менее популярными их всех аналоговых изделий и состоят из одного сплошного полотна. Их невостребованность обусловлена необходимостью монтажа дополнительных мощных опор и рамы из прочного металла. К тому же для их открывания потребуется больше свободного пространства вокруг.

Двустворчатые конструкции встречаются чаще остальных. Их легко можно сделать и установить своими руками. Конструкция представляет собой два полотна одинакового размера, обшитых листовым металлом, каркас створок ворот, навесные столбы, стопоры, задвижки, механизм электропривода, усиленные цилиндрические петли, которые могут регулироваться. Столбы конструкции не нуждаются в дополнительном усилении, а свободного места требуется вдвое меньше, нежели для предыдущего вида.

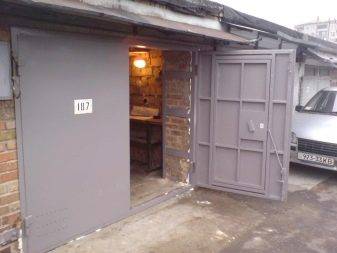

Ворота со створкой и калиткой – это оптимальный вариант для ежедневного использования. Их производят по принципу двухстворчатого вида, отличие лишь в том, что для усиления их прочности необходима дополнительная опора. Если монтаж конструкции осуществляется в гараже или в проеме производственного помещения, то проем калитки врезается в одну створку и в монтаже дополнительной опоры не нуждается.

Следует знать: ворота не всегда могут выполняться в виде глухих створок из металлических листов. Многие дизайнеры оформляют экстерьер дачных участков более декоративными воротами с коваными элементами.

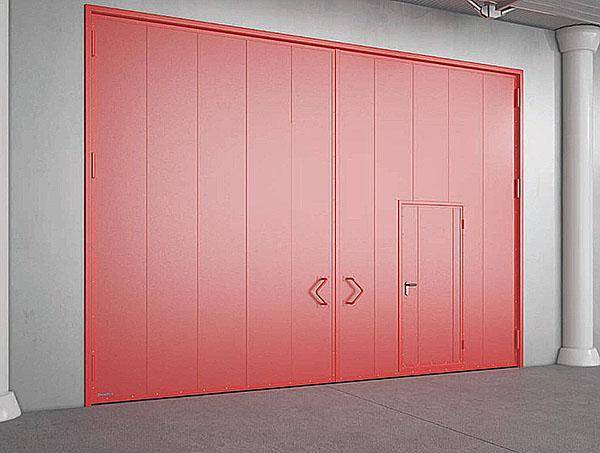

Конструкции из сэндвич-панелей представляют собой полотно с электроприводом, толщиной до 45 мм, окантованное экструдированным алюминиевым профилем. Сверху панель покрыта стойкой эмалью, которая отлично защищает от мелких царапин, перепадов температур, влажности, а также обладает высокими антикоррозийными свойствами.

В некоторых случаях требуется установка утепленных распашных конструкций, к примеру, в помещениях, где необходимо поддержание определенной температуры. Они представляют собой сооружения из двух створок, дополненных страховочным тросом на обе стороны. Могут работать на электроприводе либо ручном управлении конструкцией и иметь встроенные или боковые калитки.

Обшивка каркаса

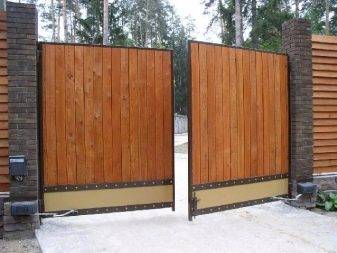

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Ниже предоставлены несколько чертежей распашных ворот. из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом. Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок

Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Видео по теме: Распашные ворота своими руками

Подведем итоги

Если быть аккуратными, тщательно проверять правильность размеров и придерживаться всех пожеланий, то вы получите прочные и долговечные ворота для гаража, которые прослужат вам долгую службу. С такой конструкцией у вас появляется возможность утеплить ворота, уложив с внутренней части пенопласт и сделав обшивку. Осталось только установить систему безопасности (замки) и проверить функционирование созданных вашими руками гаражных ворот. Ворота гаража с калиткой делать немного сложнее, но не критично. Процесс вы увидите из этого видео:

Заключение

Нет нужды самостоятельно проводить расчёты, делать чертежи. Существует множество типовых чертежей, можно взять один из них, немного изменить схему под свои потребности. Рекомендуется спланировать наличие калитки в воротах. Распашные железные ворота для гаража состоят из двух рам, створок, петель, замка. Также будет необходима краска и набор инструментов.

После изготовления ворот следует заняться их покраской. Самым современным решением является акриловое покрытие. Хорошо зарекомендовали себя кремний-органические и алкидные краски

Особое внимание необходимо уделять уровню адгезии и водоотталкивающим свойствам. Листы металла очищают, обрабатывают грунтовкой и окрашивают
