Разводка сантехники: Схема подведения труб – Открытый, закрытый и комбинированный способы и фото

Материалы для разводки водопровода

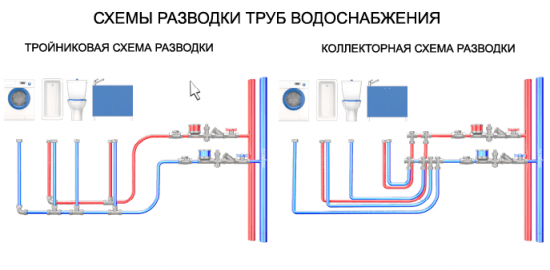

Для тройниковой системы разводки можно применять пластиковые, в том числе, полипропиленовые трубы. В таких трубах и фитингах для их соединения вделаны резьбовые соединения из металла, благодаря чему их очень просто соединять. Соединения уплотняются льном, сантехнической пастой или ФУМ-лентой. Трубы из других пластиков соединяются специальной сваркой при помощи созданного для этого сварочного аппарата.

Для коллекторной разводки лучше использовать металлопластиковые трубы. Они держат высокое давление, режутся прецизионными ножницами, гнутся вручную, и соединяются легко цанговыми фитингами.

Самостоятельно вполне можно осуществить водопроводную разводку в собственной квартире, главное – иметь необходимые навыки и материалы.

Последовательная схема водоснабжения квартиры ↑

Система водоснабжения квартиры, выполненная по данной схеме, является самым простым, неприхотливым и дешевым вариантом проведения инженерных коммуникаций. Именно последовательная схема водоснабжения осуществлена в домах старого жилищного фонда, построенного еще в советские времена. Однако и сейчас данная схема применяется строителями.

Последовательная схема системы водоснабжения в квартире

В соответствии с данной схемой монтаж магистральных трубопроводов, по которым осуществляется горячее и холодное водоснабжение квартиры, ведется параллельно. При этом каждый сантехнический прибор подключается к трубопроводам посредством тройников. Именно отсюда и пошло второе название схемы – тройниковой. Последовательная схема предусматривает наличие общей для нескольких водопотребителей части магистралей, от которой идут многочисленные разветвления, подсоединенные с помощью тройников. Причем основная труба, играющая роль удлиненного коллектора, имеет больший диаметр по сравнению с диаметром труб, отходящих от нее и идущих к каждому сантехприбору.

К преимуществам последовательной схемы водоснабжения можно отнести:

• экономию труб;
• сокращение затрат на прокладку труб;
• простоту проекта и легкость его осуществления.

Однако не лишена данная система и недостатков, таких как:

• снижение давления в конечных точках подключения в случае наличия большого количества сантехприборов и падения общего входящего давления;
• отсутствие возможности выборочного отключения подачи воды к отдельному сантехническому прибору, потому как приходится перекрывать весь водопровод на общем входе;
• трудность поиска протечек, так как разветвления магистралей много и они разбросаны беспорядочно по всей системе;
• невозможность обеспечения удобного и быстрого доступа ко всем тройниковым соединениям труб, так как большая их часть скрыта под полом или в стене;
• нарушение отделки в случае аварии для устранения порыва водопровода.

2 Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Подключение водопровода и канализации

При использовании полипропиленовых труб для монтажа водопровода покупать специальный паяльник не рационально, так как его стоимость достаточно высока. Для таких целей его можно занять у знакомого мастера или взять в аренду в магазине.

Соединение и разводка полипропиленовых труб выполняется с помощью специальных пластиковых фитингов. Не редко приходится делать выходы из пластика на металлические или медные трубы. Для этих целей также предусмотрены специальные переходники с резьбовыми соединениями. Если при спайке пластиковой трубы допущена ошибка, то не стоит торопиться её утилизировать, так как можно обрезать лишнюю часть, и выполнить соединение повторно.

С монтажом канализационных труб все гораздо проще, так как для их соединения используется раструбный способ. Главное условие, которое нужно учитывать при сооружении канализации — соблюдать угол наклона горизонтальных канализационных трубопроводов. Самотечная система работает только путём соблюдения специального угла наклона. Угол наклона составляет 2-3 см на 1 м длины трубы.

Канализация требует периодической очистки, несмотря даже на то, что она выполняется из пластиковых материалов. Чтобы облегчить жизнь, нужно в местах поворота трубопровода устанавливать фитинги с ревизией. Для прочистки понадобится выкрутить крышку, после чего протолкнуть засор.

Чтобы установить унитаз, нужно первоначально определиться с типом выхода, который установлен на устройстве. Исходя из типа выхода, приобретается соответствующий соединитель пластикового типа, который соединяется унитаз с канализационным отверстием.

Сделать разводку трубопровода в доме или квартире не сложно, и для этого не нужно быть мастером или сантехником со стажем. Достаточно запастись необходимым инструментом и материалом, а также временем и терпением. Работа требует выполнения последовательности всех действий, однако самостоятельный подход поможет сэкономить приличную сумму денег.

Для чего нужен

При монтаже водонапорных систем существует правило: суммарный диаметр всех отводков не должен превышать диаметр подающей трубы. Применительно к отопительному оборудованию это правило выглядит так: если диаметр выходного штуцера котла равен 1 дюйму, то в системе допускается два контура с диаметром труб ½ дюйма. Для небольшого дома, отапливаемого только с помощью радиаторов, такая система будет работать эффективно.

На деле же, отопительных контуров в частном доме или коттедже бывает больше: теплые полы. отопление нескольких этажей, подсобных помещений, гаража. При их подключении через систему отводков, давление в каждом контуре будет недостаточным для эффективного нагрева радиаторов, и температура в доме будет не комфортной.

Поэтому разветвленные системы отопления выполняют коллекторными, этот прием позволяет произвести регулировку каждого контура отдельно и выставить нужную температуру в каждом помещении. Так, для гаража достаточно плюс 10-15ºС, а для детской необходима температура около плюс 23-25ºС. Кроме того, теплые полы не должны нагреваться более 35-37 градусов, иначе по ним будет неприятно ходить, а напольное покрытие может деформироваться. С помощью коллектора и запорной температуры можно решить и эту проблему.

Видео: применение коллекторной системы для отопления дома.

Коллекторные группы для систем отопления продаются в готовом виде, при этом они могут иметь разную комплектацию и количество отводов. Можно подобрать подходящий коллектор в сборе и установить его своими руками или с помощью специалистов.

Однако, большинство промышленных моделей универсальны и не всегда подходят под потребности того или иного дома. Их переделка или доработка может существенно увеличить затраты. Поэтому в большинстве случаев проще собрать его из отдельных блоков своими руками, учитывая особенности конкретной отопительной системы.

Коллекторная группа для системы отопления в сборе

Конструкция универсальной коллекторной группы показана на рисунке. Он состоит из двух блоков для прямого и обратного тока теплоносителя, оснащенных нужным количеством отводов. На подающем (прямом) коллекторе установлены расходомеры, на обратном расположены термоголовки для регулирования температуры обратной воды в каждом контуре. С их помощью можно установить требуемую скорость потока теплоносителя, которая будет определять температуру в отопительных радиаторах.

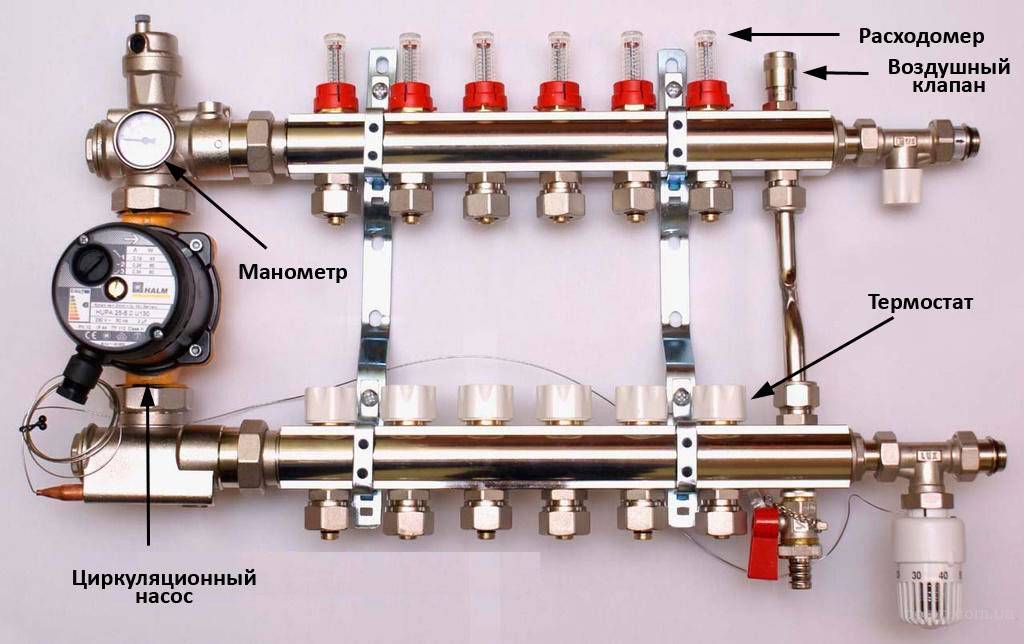

Коллекторный распределительный узел оснащен манометром, циркуляционным насосом и воздушными клапанами. Подающий и обратный коллекторы объединены в один блок кронштейнами, которые также служат для крепления блока к стене или шкафу. Цена такого блока — от 15 до 20 тысяч рублей. и если часть отводов будет не задействована, установка его будет явно нецелесообразной.

Правила монтажа готового блока показаны в видео.

Гребёнка — коллекторный узел

Самые дорогостоящие элементы в коллекторном распределительном блоке — расходомеры и термоголовки. Чтобы избежать переплаты за лишние элементы, можно купить коллекторный узел, так называемую «гребёнку», и установить необходимые регулирующие приборы своими руками только там, где это необходимо.

Гребёнка представляет собой латунные трубки диаметром 1 или ¾ дюйма с определенным количеством отводков с диаметром под трубы отопления ½ дюйма. Между собой они также соединены кронштейном. Отводки на обратном коллекторе оснащены заглушками, позволяющими установить термоголовки на все или на часть контуров.

С целью экономии коллектор для систем отопления можно собрать из отдельных элементов самостоятельно или полностью сделать своими руками.

Коллекторные шкафы и блоки

В квартире с горизонтальной лучевой разводкой отопления (на этажах частных домов) устраиваются распределительные коллекторы (подачи и «обратки»), собирающие на своих выходах все подающие и обратные трубопроводы. Они размещаются в металлических шкафах специального исполнения, зачастую встраиваемых в перегородки сантехузлов и открывающиеся внутрь них. Возможна и установка распредколлекторов в специально устроенных стенных нишах. Нередко коллекторный узел совмещается с узлом учета теплоэнергии в одном коллекторном шкафу.

Коллекторный шкаф с узлом учета тепловой энергии.

Коллекторы могут быть комплектными, представляющими собой отрезки толстых труб с отходящими патрубками, либо собираться на тройниках. Материалом этих устройств может служить:

• пластик;
• никелированная латунь;
• медь;
• нержавеющая сталь.

Многие известные производители отопительного оборудования (VALTEC и др.) выпускают готовые коллекторные блоки, объединяющие в себе подающий и обратный коллекторы, ручные настроечные клапаны (на коллекторе подачи), термостатические клапаны (на обратном коллекторе), автоматические воздухоотводчики, дренажные клапаны и кронштейны крепежные.

Комплектный коллекторный блок.

Задачу индивидуальной настройки теплового режима каждой однорадиаторной ветки коллекторно-лучевой системы отопления решают настроечные клапаны, имеющие встроенные расходомеры. Ветки получаются разной длины, а теплоноситель стремится течь наиболее коротким путем с минимальным гидросопротивлением. Короткие ветки он обтекает интенсивнее, сильнее прогревая установленные там радиаторы.

Настроечными клапанами на коллекторе подачи изменяют расход воды (антифриза), заужая их условные проходы в коротких контурах, и расширяя в длинных. Настройка – процесс кропотливый, а настроечный клапан не предназначен оперативно перекрывать или открывать проток теплоносителя по контурам. Эту функцию выполняют термостатические клапаны .

Термоклапаны на коллекторе – «обратке» – это вентили, плавно перекрывающие поток вручную или автоматически. Лучевая система отопления легко гидравлически балансируется.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Лучевая отопительная система оптимальное решение

Схема лучевой системы отопления.

Тот, кто владеет собственным домом, естественно, хочет своими руками организовать оптимальную систему хорошего отопления. Он должен твердо знать: идеальной системы отопления еще не придумали, оттого надо выбирать то, что является наиболее практичным и получившим позитивные одобрения. Системе отопления, прозванной лучевой, можно отдать свое предпочтение. Ее романтично-геометрическое название вполне объяснимо: ко всякому радиатору проникает свой луч в качестве трубопровода.

Если владельцу принадлежит уютный, не очень массивный дом, состоящий из двух этажей, то схема построения системы отопления с помощью коллекторов предполагает присутствие на всяком этаже своего коллектора. Их объединяют параллельным способом, потом ставят котел, затем расширительный бак. Данная система отопления иногда называется двухтрубной. И это правильно. Пара трубопроводов пролегает через все помещения, которые надо обогреть. Одна линия труб создается для прямого перемещения жидкости — теплоносителя, другая отвечает за дорогу обратно.

Что такое отопительный коллектор

Отопительным коллектором называется устройство, задача которого — правильное распределение теплоносителя по отопительной системе частного дома. Коллектор помогает рационализировать обогрев жилья, позволяя меньше тратить на потреблении топлива, следовательно, экономить денежные средства. Он представляет собой:

• две трубы для горячего и отработанного теплоносителя;
• трубы, по которым будет распределяться жидкость до всех элементов системы отопления;
• трубы, предназначенные для возврата остывшего теплоносителя обратно до котла;
• насосы;
• регуляторы.

Такое устройство обычно изготавливается из металлических труб, но цена таких изделий будет довольно высокой, потому что если ваше помещение большое, то понадобиться много материала.

Коллектор для системы отопления

Совет: Если вам бюджет не позволяет подключить каждый элемент в коллектор для отопления, есть вариант использовать полипропиленовые трубы.

Преимуществом такого устройства являются:

• равномерное распределение теплоносителя в трубопроводе;
• полноценный прогрев всего помещения, а не только определенных его мест;
• повышение эффективности гидравлической отопительной системы;
• снижение потребления топлива;
• возможность доустановить на коллектор дополнительные отводы для трубопровода, если вы хотите добавить элементов в разводку.

Монтировать коллектор на систему отопления лучше всего в специальном шкафчике, который будет защищать, и скрывать систему от попадания пыли или прочих воздействий. Желательно, чтобы такой агрегат монтировался в котельной или отдельном помещении, но ничего страшного не произойдет, если вы просто закрепите коллектор на стенке возле отопительного котла.

Сварка полипропиленовых труб

Соединение труб, изготовленных из полипропилена, в том числе армированных, производится свариванием:

1. Трубы разрезают специальными ножницами, получая отрезки определенной длины.
2. Отмечают места сварки, которые нужно очистить, используя влажную спиртовую салфетку.
3. Установив на сварочном аппарате необходимые насадки, включаем прибор и выставляем на нем температуру.
4. После нагревания аппарата (лампочки погаснут) надвигаем отрезки труб на насадки до отметок, но без проворачивания.

Когда трубы уже заведены, ждем несколько секунд и снимаем насадки (пусть ваш помощник удерживает аппарат), после чего четко и быстро соединяем трубы и немного держим их вместе. Результатом будет ровное соединение. Когда итог не нравится, участок соединения отрезается, а процедура проводится сначала. Сваренные трубы ненадолго оставляют для остывания, а затем используют.

Коллекторно-лучевая система отопления

Коллектор в системе отопления лучевого типа.

Рассматривать коллектор отопления следует совместно с рассмотрением лучевой схемы разводки теплоносителя, так будет проще понять его основные функции и достоинства.

Как известно, существует три основных вида разводки труб.

1. Однотрубная схема. Здесь радиаторы включены последовательно, то есть теплоноситель подается к первому прибору, затем проходит через батарею и поступает к следующему, постепенно проходя весь контур и возвращаясь к котлу. Очевидно, что после каждого радиатора вода остывает, и прогрев батарей происходит неравномерно;
2. Двухтрубная схема. Данное решение предусматривает подачу воды по одной трубе, а отвод – по второй, то есть контур состоит из двух магистралей, между которыми параллельно включены радиаторы. Такая схема позволяет прогревать приборы более равномерно;
3. Лучевая схема. Теплоноситель подается в распределительный узел (коллектор системы отопления), откуда поступает к каждому радиатору по отдельной трубе, а затем по обратным трубам возвращается назад, собирается гребенкой и поступает в котел. Таким образом можно добиться максимально равномерного распределения тепла в помещении.

Однотрубная и двухтрубная схемы разводки.

Лучевая схема разводки.

Важно! Как видим, в лучевой схеме присутствует множество контуров, по одному на каждую батарею. Поэтому для нормальной работы системы необходим циркуляционный насос, который сможет обеспечить необходимые параметры давления и скорости циркуляции теплоносителя. Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею

Лучевая схема позволяет максимально равномерно прогревать каждый отдельный радиатор, более того, она дает возможность регулировать интенсивность подачи тепла в каждую батарею.

Шкаф коллектора для радиаторного отопления с подающей и обратной гребенками.

Также в такой схеме можно отключить любой прибор без изменений работы всей системы, а в многоэтажных домах можно отключать целые этажи без перебоев подачи теплоносителя в остальные секции здания.

Для реализации этих преимуществ используют коллекторы отопления, которые входят в распределительный узел в виде пары приборов – подающей и обратной гребенки. Обвязка коллектора отопления запорной арматурой, воздушными и сливными кранами, расходомерами и термостатическими головками позволяет осуществить автоматическое регулирование температурных режимов на каждом отдельном отопительном приборе.

Использование расходомеров позволяет осуществлять регулировку подачи.

Важно! Наиболее часто такую разводку используют при сооружении систем отопления частных домов и коттеджей, однако можно применить эту схему и в условиях квартиры с централизованной подачей теплоносителя. При этом следует помнить, что трубы лучше всего проводить под полом. Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола

Часто именно эта особенность влияет на выбор схемы разводки

Еще одно преимущество лучевой разводки – это возможность спрятать трубопровод под плинтусом или в толще пола. Часто именно эта особенность влияет на выбор схемы разводки.

В системе «теплый пол» обязательно используется коллектор для систем отопления пола.

Также нельзя не упомянуть такую систему, как «теплый пол». Здесь контуры не подключены к радиаторам, а уложены особым образом в стяжку пола с целью ее прогрева.

Единственный существенный недостаток данного решения – это высокая цена материалов и работ.

Преимущества коллектора:

1. УдобноВсе коммуникации находятся в оном месте. На пример нет необходимости лезть под мойку, чтобы отключить смеситель в котором неисправна кран-букса. Особенно актуально если дома осталась одна  беременная женщина или дети. Достаточно будет на коллекторе перекрыть нужный краник.

2. Надёжно От коллектора до потребителя идёт одна цельная труба без соединений. В случае качественной трубы, течь в зашитых стенах исключена.  (хотя если при тройниковой разводке соединения были например из полипропилена (пайка) то теч так же невозможна)

3. Отсутствие перепадов давления В случае коллекторной разводки и наличии рабочего давления, практически полностью отсутствуют перепады давления при использовании например двух раковин одновременно.  Мало того, в каждый потребитель можно ограничить подачу воды. Правда, если установлен коллектор с вентильными краниками. Ограничить подачу воды можно например на унитаз, если давление в системе слишком мало. А то что унитаз будет набираться в 2 или 3 раза медленней чем при полном открытии — ни на что не повлияет.

Что понадобится кроме труб и фитингов

Эффективная система не может безопасно функционировать без:

• коренного крана вводной запорной арматуры;
• фитрационной станции многоступенчатой очистки;
• устройств регулировки и настройки рабочих параметров;
• контрольно-измерительных приборов контроля расхода;
• приспособлений защиты от последствий аварий;
• другое дополнительное оборудование.

Каждый из этих элементов необходим, чтобы система работала безотказно, контролировалась, настраивалась, и была защищена.

Коренной кран, вводная запорная арматура

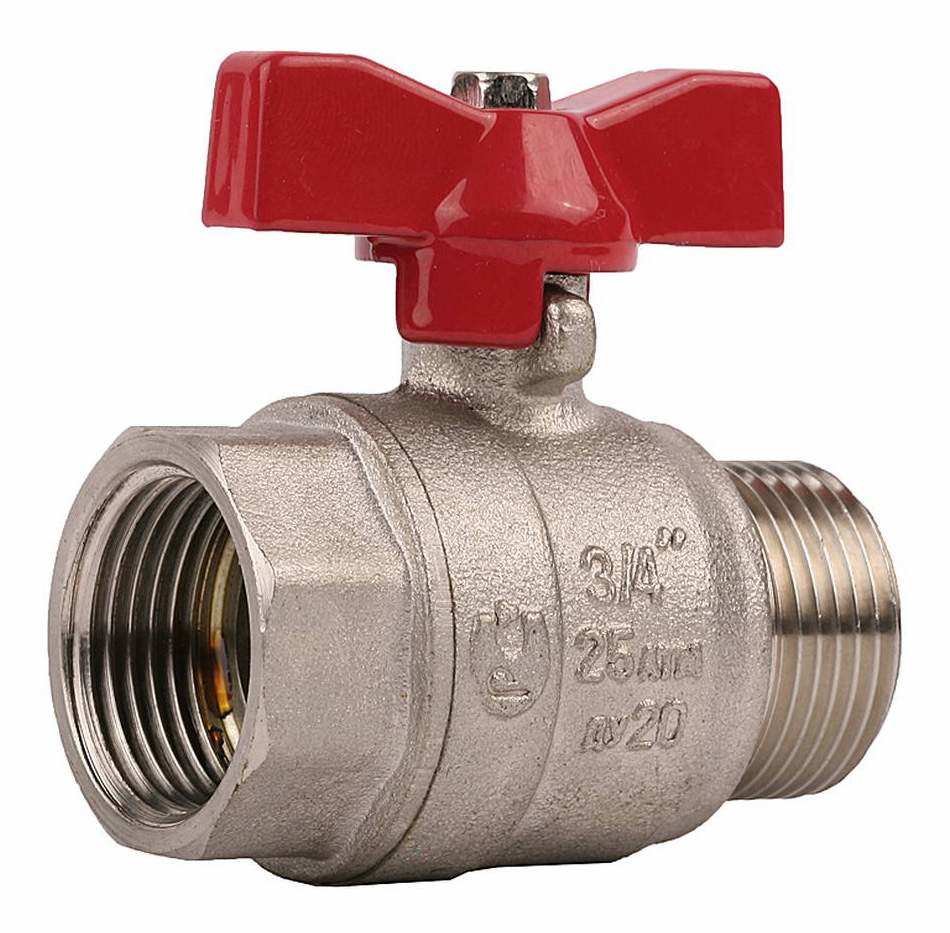

Это устройство, которое работает в двух положениях (открыто, закрыто). Задача – отсечь подачу воды от стояка при необходимости произвести ремонт или в случае длительного отсутствия жильцов квартиры. Альтернатива – вентили, плавно регулирующие напор воды, которые работают в промежуточном положении. Но такие краны стоят дороже, чем обычные шаровые.

Фильтрующие устройства

Минимальный комплект – это фильтры двух видов:

Грубой очистки

Устанавливается на входе после шарового отсечного крана. Задача фильтра – улавливать крупные твердые загрязнения (ржавчину, окалину и т.д.).

Тонкой очистки

Абсорбирует мелкие твердые взвешенные частицы. В качестве фильтрующих элементов используются специальные картриджи с волокнистым наполнителем.

Каждый из фильтров требует периодического обслуживания. При грубой очистке частицы удерживает металлическая сетка, которую нужно вынимать и промывать. Есть модели фильтров, оснащены системой самостоятельной очистки. Картриджи тонкой очистки приходится покупать новые.

Регулирующие устройства

Задача стабилизирующего редуктора заключается в поддержании комфортного давления в трубах разводки – это от 3 до 4 бар. Так же можно использовать электронный вариант -это реле давления, которое исключит возможность гидроудара. Резкий скачок давления способен вывести из строя стиральную сантехнические приборы и элементы разводки.

К категории регулирующих устройств относятся и обратные клапаны. Они нужны, если предполагается подключение бойлеров, и предохраняют систему от самопроизвольного стека воды из бака в стояк при отключении водоснабжения.

Приборы учета

Использование моделей счетчиков регламентируется ГОСТом. Установить его мало, приборы учета расхода должны быть откалиброваны, опломбированы. Этим занимаются специальные службы водоканала. Устройство комплектуется сетчатым фильтром и обратным клапаном. При монтаже с двух сторон должны быть прямые патрубки. Это исключит погрешность при измерении.

Аварийные устройства

Это “умный электро клапан” – это устройство защищает разводку от порывов и утечек, а квартиру от потопа. Если лопнет шланг или труба, давление резко снизится, прибор немедленно отсечет подачу воды.

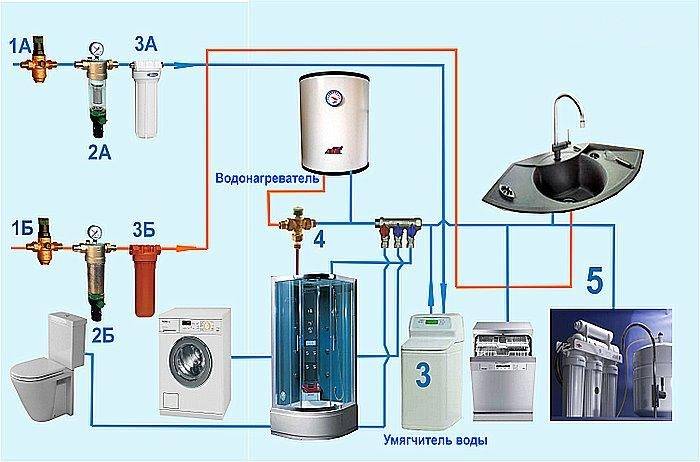

Прочие вспомогательные устройства сантехнического шкафа

Правильно организованная сантехническая разводка квартиры позволяет контролировать рабочие параметры в процессе эксплуатации системы водоснабжения. Для этого применяют манометры, которые измеряют давление воды в трубах. Когда их несколько, наличие перепада указывает на засор, который можно устранить.

Коллектор-распределитель – отдельный элемент, который задействован при распределении потока. Число выходов зависит от количества приборов-потребителей. В идеале каждая отходящая ветка комплектуется шаровым отсечным или обратным клапаном, в зависимости от потребности. Здесь же монтируются манометры и аварийные устройства защиты.

Заключительный этап работ

В целом же, грамотно разработанная, продуктивная схема отопления жилого многоквартирного дома позволяет добиться неплохих показателей в вопросах теплоснабжения и обогрева.
