От чего зависит и на что влияет прочность бетона
Показатель прочности бетона – самая важная характеристика материала, которая учитывается как в процессе проектирования и выполнения расчетов, так и при выполнении работ. Прочность бетона задает марка, обозначается классом В (измерение в МПа) или М (кг/см2), отображает максимальное давление сжатия, которое материал может спокойно выдержать без деформации.
Способность бетона эффективно сопротивляться внешнему воздействию благодаря внутреннему напряжению напрямую зависит от марки цемента и компонентов, входящих в состав раствора. При проверке бетона на соответствие указанной марке, на исследуемом образце не должно быть деформаций, разрушений, расслоений, трещин, сколов и т.д. Оборудование для испытаний цемента можно приобрести в компании “Геотестер”.
Лабораторные испытания бетона на прочность должны проводиться обязательно, особенно в случае заливки важных конструкций, несущих элементов и т.д. Ведь даже минимальное несоответствие (которое часто становится результатом экономии на цементе, других компонентах) может стать причиной быстрого разрушения здания, элемента конструкции.
Прочность состава зависит от: марки цемента, соотношения наполнителей и цемента, фракции наполнителей, качества всех компонентов, чистоты воды, введенных в состав пластификаторов и присадок. Если планируется заливать конструкции, подвергаемые серьезным нагрузкам, бетон дополнительно упрочняют армированием стальными прутьями или сетками, проволокой.
Большое влияние на прочность бетона, испытание которого проводится, оказывают внешние условия, в которых выполняется заливка и сохнет бетон. Также существенно повышается прочность при использовании вибрации, которая удаляет пузырьки воздуха из монолита, делает его более плотным.
Если бетон заливается при минусовых температурах, то компоненты и сам материал либо прогревают, либо смешивают со специальными противоморозными добавками. Могут устанавливаться электроды в заливку, применяться укрытие основания теплоизоляционными материалами, опилками и т.д. Чтобы поверхность монолита не покрывалась трещинами, нужно ее после заливки увлажнять, препятствуя слишком быстрому испарению влаги.
Несмотря на то, что прочность бетона зависит от массы факторов, правильно и своевременно проведенные испытания раствора помогут исключить вероятность приготовления некачественной смеси и избежать вероятности разрушения всей конструкции.
При условии соответствия бетона указанным показателям прочности влияние других факторов на качество раствора можно уменьшить или нивелировать.
Как определить прочность бетона?
В производстве материалов и строительстве применяются методы для испытания бетона на прочность:
- разрушающие;
- неразрушающие прямые;
- неразрушающие косвенные.
Они позволяют с той или иной точностью проводить контроль и оценку фактической прочности бетона в лабораториях, на площадках или в уже построенных сооружениях.
Разрушающие методы

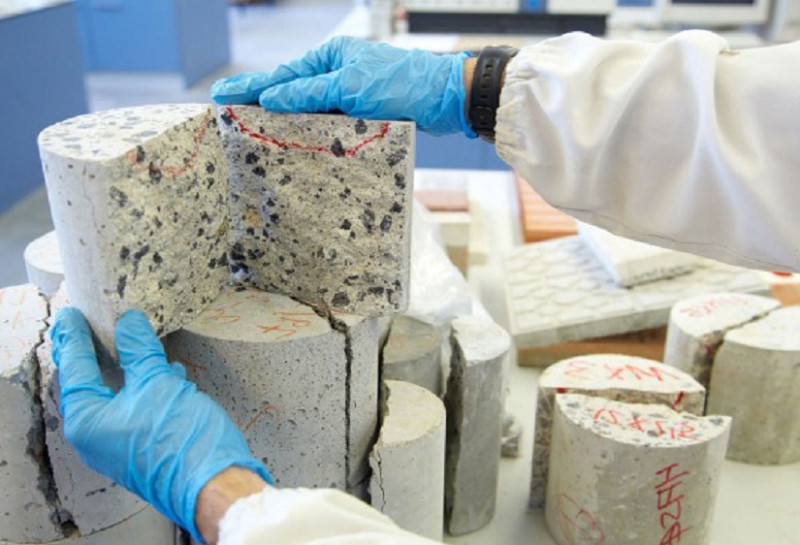

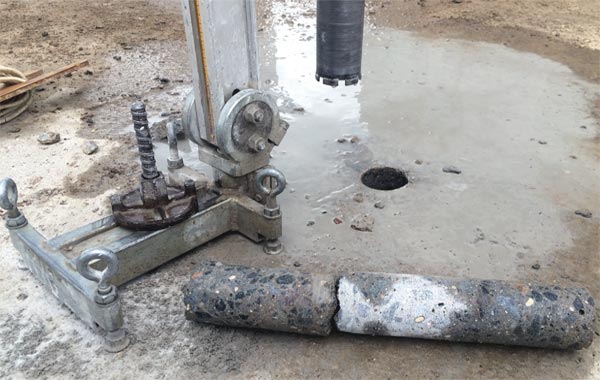

Из готовой смонтированной конструкции выпиливают или выбуривают образцы, которые затем разрушают на прессе. После каждого испытания фиксируют значения максимальных сжимающих усилий, выполняют статистическую обработку.
Этот метод, хотя и дает объективные сведения, часто не приемлем из-за дороговизны, трудоемкости и причинения локальных дефектов.
На производстве исследования проводят на сериях образцов, заготовленных с соблюдением требований ГОСТ 10180-2012 из рабочей бетонной смеси. Кубики или цилиндры выдерживают в условиях, максимально приближенным к заводским, затем испытывают на прессе.
Неразрушающие прямые
Неразрушающие методы контроля прочности бетона предполагают испытания материала без повреждений конструкции. Механическое взаимодействие прибора с поверхностью производится:
- при отрыве;
- отрыве со скалыванием;
- скалывании ребра.
При испытаниях методом отрыва на поверхность монолита приклеивают эпоксидным составом стальной диск. Затем специальным устройством (ПОС-50МГ4, ГПНВ-5, ПИВ и другими) отрывают его вместе с фрагментом конструкции. Полученная величина усилия переводится с помощью формул в искомый показатель.
При отрыве со скалыванием прибор крепится не к диску, а в полость бетона. В пробуренные шпуры вкладывают лепестковые анкеры, затем извлекают часть материала, фиксируют разрушающее усилие. Для определения марочной характеристики применяют переводные коэффициенты.
Неразрушающие косвенные методы
Уточнение марки материала неразрушающими косвенными методами проводится без внедрения приборов в тело конструкции, установки анкеров или других трудоемких операций. Применяют:
- исследование ультразвуком;
- метод ударного импульса;
- метод упругого отскока;
- пластической деформации.
При ультразвуковом методе определения прочности бетона сравнивают скорость распространения продольных волн в готовой конструкции и эталонном образце. Прибор УГВ-1 устанавливают на ровную поверхность без повреждений. Прозванивают участки согласно программе испытаний.
Данные обрабатывают, исключая выпадающие значения. Современные приборы оснащены электронными базами, проводящими первичные расчеты. Погрешность при акустических исследованиях при соблюдении требований ГОСТ 17624-2012 не превышает 5%.
При определении прочности методом ударного импульса используют энергию удара металлического бойка сферической формы о поверхность бетона. Пьезоэлектрическое или магнитострикционное устройство преобразует ее в электрический импульс, амплитуда и время которого функционально связаны с прочностью бетона.
Прибор компактен, прост в применении, выдает результаты в удобном виде — единицах измерения нужной характеристики.
При определении методом обратного отскока прибор — склерометр — фиксирует величину обратного движения бойка после удара о поверхность конструкции или прижатой к ней металлической пластины. Таким образом устанавливается твердость материала, связанная с прочностью функциональной зависимостью.
Метод пластических деформаций предполагает измерение на бетоне размеров следа после удара металлическим шариком и сравнение его с эталонным отпечатком. Способ разработан давно. Наиболее часто на практике используется молоток Кашкарова, в корпус которого вставляют сменный стальной стержень с известными характеристиками.
По поверхности конструкции наносят серию ударов. Прочность материала определяется из соотношения полученных диаметров отпечатков на стержне и бетоне.
Определение сроков схватывания гипсового теста стандартной консистенции (нормальной густоты)
6.1 Стандартная консистенция (нормальная густота) характеризуется диаметром расплыва гипсового теста, вытекающего из цилиндра при его поднятии. Диаметр расплыва должен быть равен (180±5) мм. Количество воды является основным критерием определения свойств гипсового вяжущего: времени схватывания и предела прочности. Количество воды выражается в процентах как отношение массы воды, необходимой для получения гипсовой смеси стандартной консистенции, к массе гипсового вяжущего в граммах.
6.2 Для определения стандартной консистенции применяют:
– чашку вместимостью более 500 см;
– мешалку ручную, имеющую более трех петель, из проволоки диаметром от 1 до 2 мм (рисунок 1);
– стекло диаметром более 240 мм, на которое наносят ряд концентрических окружностей диаметром от 150 до 220 мм через каждые 10 мм, а окружности диаметром от 170 до 190 мм – через 5 мм; окружности можно наносить на лист белой бумаги и помещать его между двумя листами стекла;
– цилиндр из нержавеющего металла с полированной внутренней поверхностью (рисунок 2).
– линейку металлическую по ГОСТ 427 длиной 250 мм ценой деления 1 мм;
– весы по ГОСТ OIML R 76-1 с пределом допускаемой погрешности взвешивания ±0,01 г;
– секундомер;
– воду по ГОСТ 23732.
6.3 В чистую чашку, предварительно протертую тканью, вливают воду, масса которой зависит от свойств гипсового вяжущего. Затем в воду в течение 2-5 с всыпают от 300 до 400 г гипсового вяжущего. Массу перемешивают ручной мешалкой в течение 30 с, начиная отсчет времени от начала всыпания гипсового вяжущего в воду. После окончания перемешивания цилиндр, установленный в центре стекла, заполняют гипсовым тестом, излишки которого срезают линейкой. Цилиндр и стекло предварительно протирают тканью. Через 45 с, считая от начала засыпания гипсового вяжущего в воду, или через 15 с после окончания перемешивания цилиндр очень быстро поднимают вертикально на высоту от 15 до 20 см и отводят в сторону. Диаметр расплыва измеряют непосредственно после поднятия цилиндра линейкой в двух перпендикулярных направлениях с погрешностью не более 5 мм и вычисляют среднее арифметическое значение. Если диаметр расплыва теста не соответствует диапазону (180±5) мм, испытание повторяют с измененной массой воды.
6.4 Для определения сроков схватывания используют гипсовое тесто стандартной консистенции. Сущность метода состоит в определении времени от начала контакта гипсового вяжущего с водой до начала и конца схватывания теста.
6.5 Для определения сроков схватывания применяют:
– секундомер;
– кольцо коническое из коррозионно-стойкого материала (рисунок 3);
– прибор Вика с массой подвижной части (300±2) г. Размеры иглы приведены на рисунке 4. Игла должна быть изготовлена из твердой нержавеющей стальной проволоки с полированной поверхностью и не иметь искривлений;
– пластину полированную из коррозионно-стойкого материала размером не менее 100100 мм.
6.6 Перед началом испытания проверяют, свободно ли опускается стержень прибора Вика, а также нулевое положение подвижной части.
Кольцо, предварительно протертое и смазанное минеральным маслом и установленное на полированную пластинку, заполняют тестом. Для удаления попавшего в тесто воздуха кольцо с пластинкой четыре-пять раз встряхивают путем поднятия и опускания одной из сторон пластинки примерно на 10 мм. После этого излишки теста срезают линейкой и заполненную форму на пластинке устанавливают на основании прибора Вика.
Подвижную часть прибора с иглой устанавливают в такое положение, при котором конец иглы касается поверхности гипсового теста, а затем иглу свободно опускают в кольцо с тестом. Погружение проводят один раз каждые 30 с, начиная с целого числа минут. После каждого погружения иглу тщательно вытирают, а пластинку вместе с кольцом передвигают так, чтобы каждое последующее погружение иглы находилось на расстоянии не менее 10 мм от мест предыдущих погружений и края кольца. После каждого погружения иглу протирают.
Начало схватывания определяют временем, выраженным в минутах, истекших от момента добавления гипсового вяжущего к воде до момента, когда свободно опущенная игла после погружения в тесто первый раз не доходит до поверхности пластинки, а конец схватывания – когда свободно опущенная игла погружается на глубину не более 1 мм. Время начала и конца схватывания выражают в минутах.
Способы испытания бетона
Бетон как строительный материал подвергают испытаниям как в затвердевшем, так и в незатвердевшем состоянии. При этом цели испытаний разные. В первом случае определяются прочностные и другие эксплуатационные характеристики твердого материала, а во втором случае его технологические показатели: удобоукладываемость, уплотняемость, пластичность и наличие воздуха.
Кроме того различают неразрушающие и разрушающие способы испытания. Рассмотрим виды испытаний бетонного раствора по «ходу» его применения – до схватывания и набора прочности и после схватывания и набора марочной прочности.
Методы испытания бетона на прочность — выбор
Такие тесты, как молоток Шмидта и метод сопротивления пробою, пусть и просты, но считаются менее точными, чем другие методы тестирования. Объясняется это отсутствием исследования центральной области бетонного элемента. Фактически тестируются только условия отверждения непосредственно под поверхностью бетонной плиты.
Ультразвуковой импульсный метод, а также испытание на вытягивание, выполнять сложнее, поскольку процесс калибровки инструмента является длительным и требует большого количества образцов для получения точных данных.
Решение относительно выбора метода тестирования логично принимать исходя из наличия знаний и привычек. Однако точность испытаний и время, необходимое для получения данных о прочности, являются важными факторами
Эти факторы следует обязательно принимать во внимание
Точность выбранной техники может в будущем привести к проблемам с долговечностью и эксплуатационными характеристиками бетонной конструкции. Кроме того, выбор метода, который требует дополнительного времени для получения данных относительно прочности, может отрицательно сказаться на сроках выполнения строительного проекта.
И наоборот, выбор правильного инструмента может оказать положительное влияние на исполнение сроков строительного проекта, позволит завершить проект в рамках бюджета или с экономией средств.
>
Что влияет на прочность?
Затвердевшая в условиях строительной площадки бетонная смесь может давать отличные от лабораторных результаты. Помимо качества цемента и заполнителей на характеристику влияют:
- условия транспортировки;
- способ укладки в опалубку;
- размеры и форма конструкции;
- вид напряженного состояния;
- влажность, температура воздуха на всем протяжении твердения смеси;
- уход за монолитом после заливки.
Качество смеси и ее прочностные характеристики ухудшаются, если при производстве работ совершались грубые нарушения технологии:
- доставка производилась не в миксере;
- время в пути превысило допустимое;
- при заливке смесь не уплотнялась вибраторами или трамбовками;
- при монтаже была слишком низкая или высокая температура, ветер;
- после укладки в опалубку не поддерживались оптимальные условия твердения.
Неправильная транспортировка приводит к схватыванию, расслоению и потере подвижности смеси. Без уплотнения в толще конструкции остаются пузырьки воздуха, которые ухудшают качество монолита.

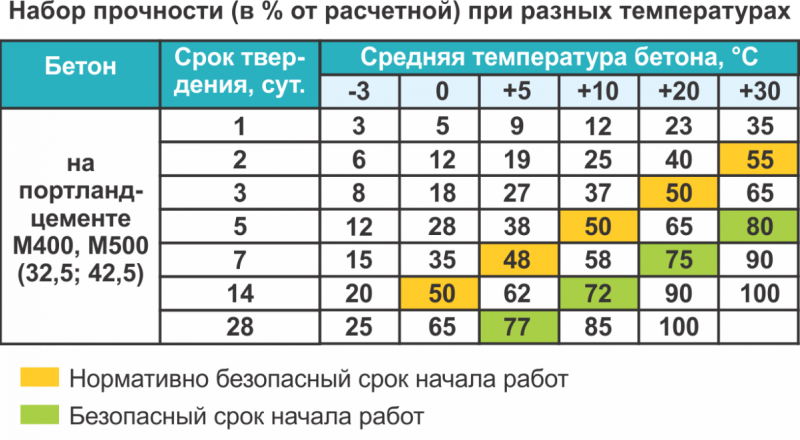

При температуре 15°-25°С и высокой влажности в первые 7-15 суток бетон достигает прочности 70%. Если условия не выдерживаются, то сроки затягиваются. Опасно как охлаждение смеси, так и ее пересушивание. Зимой опалубку утепляют или прогревают, летом поверхность монолита увлажняют, накрывают пленкой.
На заводах ЖБИ осуществляют пропаривание или автоклавную обработку конструкций, чтобы уменьшить время набора прочности. Процесс занимает от 8 до 12 часов.
Чтобы определить, насколько характеристики конструкции соответствуют проектным, а также при обследованиях и мониторинге технического состояния зданий проводят проверку прочности бетона. Она включает лабораторные испытания образцов, неразрушающие прямые и косвенные методы исследования объектов.
Факторы, влияющие на погрешность измерений при контроле и оценке прочности бетона:
- неравномерность состава;
- дефекты поверхности;
- влажность материала;
- армирование;
- коррозия, промасливание, карбонизация внешнего слоя;
- неисправности прибора – износ пружины, слабую зарядка аккумуляторной батареи.
Самый информативный способ проверки бетонных конструкций – изъятие образцов из тела монолита с последующим их испытанием. Такой метод сводит к минимуму ошибки, но достаточно дорог и трудоемок. Поэтому чаще пользуются более доступными исследованиями с помощью приборов, измеряющих зависимые от прочности характеристики – твердость, усилие на отрыв или скол, длину волны. Зная их, можно с помощью переходных формул вычислить искомую величину.
Способы самостоятельной проверки
Проверка в лаборатории или специальными средствами не всегда оправдывает себя. Это касается тех случаев, когда возводится небольшая постройка на частной территории. Залитый и застывший раствор можно проверить в домашних условиях несколькими способами. Если он не будет соответствовать необходимым требованиям, можно воспользоваться платной экспертизой и возместить ущерб с поставщика.
Проверка на гладкость
Внимательно рассмотрите застывшую конструкцию. Она должна быть гладкой, наличие узоров говорит о несоблюдении правил заливки. Такой раствор скорей всего промерзал, что значительно снизит его прочность. Фактически, бетон марки М300, станет по своим свойствам как М200-250.
Тест на звонкость
Можно провести проверку по звуку удара. Для этого берется молоток или кусок металлической трубы, весом не более 0,5 кг. Здесь важна звенящая тональность при нанесении удара. Глухой звук говорит о низкой прочности и плохом уплотнении. А при появлении трещин, крошек необходимо полностью или частично заменять конструкцию.
Визуальная оценка
Способ подразумевает проверку характеристик раствора при приемке. Можно выделить такие моменты, как:
- Цвет — качественная смесь серая с синеватым оттенком, если в цементном молочке отчетливо проявляется желтизна, в смеси присутствуют глинистые примеси или шлакодобавки. Коричневый или рыжий цвет характеризуется превышением песка или заполнителя в недопустимом количестве, от раствора с неравномерным оттенком разумней отказаться вообще;
- Правильная консистенция однородна, без комков и сгустков и напоминает увлажненную почву;
- Излишки воды — определяются заливкой небольшого количества смеси в котлован, должна получиться лепешка без слоев и трещин;
- Купленный раствор ненадлежащего качества начинает расслаиваться еще при транспортировке, смесь не получается извлечь лопатой или подать через рукав.
Если доставлен миксер, определить качество бетона без осмотра можно только по предоставленным документам. В данном случае все зависит от добросовестности продавца.
Проверка бетона молотком и зубилом
Молоток и зубило самый простой ответ на вопрос как проверить качество бетона заливки. Для этого проводится тест на удар с помощью молотка. К поверхности полностью засохшего фундамента приставляется зубило, и наносится удар в среднюю силу. Если полученная вмятина превышает 1 см, класс прочности В5 (М75), менее 0,5 см — В10 (М150). Небольшая вмятина остается на В15-25 (М200-250), на В25 (М350) появляется незначительная отметина.
Все описанные способы имеют свои достоинства и недостатки, для точности результата стоит обратиться за помощью к специалистам. Лабораторное, ультразвуковое и ударно-импульсивное исследования более достоверные и исчерпывающие. Качество напрямую зависит от характеристики составных компонентов, соблюдения пропорций, условий хранения и транспортировки. Поэтому обезопасить себя можно выбором проверенного поставщика с хорошей репутацией, это значительно снизит риск возникновения проблем в будущем.
Обеспечивают стандартную прочность бетонных изделий. С помощью смесей выполняется качественная заливка фундаментов и монолитных строительных конструкций. Бетоны любых марок выдерживают пробы и максимальное количество проверок по качеству цемента и наполнителей, в смесях и готовых конструкциях.
Мы предлагаем растворы и бетон от производителя со стандартными показателями, отвечающими требованиям ГОСТ. Строгое соответствие нормам обеспечивается применением специальных добавок и пластификаторов, соответствующих требованиям по водонепроницаемости, морозостойкости и пр. Но можно ли оценить качество бетона в ходе заливки или при схватывании без лабораторного исследования?
Как заливают бетон в мороз
Но твердение бетона требует определенных условий. Чем ниже температура по сравнению с оптимальной, тем медленнее идут процессы набора прочности; при температуре ниже +5°С они почти прекращаются.
В этих условиях разработаны различные методики ведения бетонных работ, которые позволяют не допустить замерзания бетонной смеси во время ее транспортировки и укладки, а также обеспечить правильный уход за уложенным бетоном.
Методы зимних бетонных работ делятся на две большие группы:
- «теплый» бетон,
- «холодный» бетон.
Для зимнего бетонирования рекомендуется использовать бетон маркой не ниже, чем М400 (класс 32,5).
Теплым называют бетон, который так или иначе подогревают. Здесь возможны следующие варианты:
«Холодный» бетон — это метод ведения бетонных работ без прогревающих или обогревающих мероприятий. В этом случае используются противоморозные добавки и ускорители твердения бетона.
В качестве противоморозных добавок в течение многих десятилетий используют электролиты, растворы солей калия и натрия. Однако эти добавки уместны далеко не всегда:
- хлорид натрия может приводить к коррозии металлической арматуры и закладных элементов;
- высокощелочные цементы и некоторые другие виды портландцементов не совместимы с электролитами;
- использование солей может привести к образованию высолов на поверхности изделия.
Вот почему оптимальный вариант — использование специальных противоморозных добавок для бетона, которые разработаны и проверены в лаборатории. Они не имеют тех недостатков, которые присущи солям и позволяют проводить бетонные работы даже в сильные морозы.
Противоморозные добавки часто сочетают в себе свойства пластификаторов и ускорителей твердения бетона. Они позволяют:
Противоморозные добавки могут применяться и в «теплом» бетоне, позволяя экономить электроэнергию на прогрев бетона.
Процедура для испытания бетонного куба
- Достаньте образец из воды по истечении указанного времени отверждения и сотрите излишки воды с поверхности.
- Очистите поверхность испытательной машины
- Поместите образец в машину таким образом, чтобы нагрузка была приложена к противоположным сторонам отлитого куба.
- Выравнивание по центру образец на опорной плите машины.
- Аккуратно поверните подвижную часть рукой, чтобы она касалась верхней поверхности образца.
- Применяйте нагрузку постепенно, без ударов и непрерывно, со скоростью 140 кг / см 2/ мин, пока образец не выйдет из строя
- Запишите максимальную нагрузку и отметьте любые необычные особенности при разрушении.
Замечания:
Если прочность какого-либо образца изменяется более чем на 15 процентов от средней прочности, результаты такого исследования следует считать недействительными. Среднее из трех образцов дает прочность на раздавливание бетона. И показывает соответствие к требования по прочности бетона.
