Методы испытания бетона

Неразрушающий контроль: инновационные методы испытания бетона на прочность

Ультразвуковой метод позволяет «прослушивать» бетонную конструкцию и определять технические характеристики материала. Правила проведения ультразвукового тестирования просты:

1. Поверхность тестируемого образца очищается от загрязнений.
2. УЗ прибор настраивается на нужную частоту, согласно его инструкции.
3. Прибор прикладывается к бетонному образцу перпендикулярно и включается.
4. Измеряемые показатели высвечиваются на экране.
5. В целом проводится порядка 20 замеров на плоскости образца. Прибор их анализирует и выводит среднее значение, которое заносится в техническую документацию.

Если бетон готовится к эксплуатации в особых условиях, то дополнительно проводятся и другие испытания на: морозостойкость, отпускную влажность, водонепроницаемость и т.д.

Испытание бетона и раствора – дело ответственное. Все результаты вносятся в техническую документацию, с которой следует ознакомиться прежде, чем будет заключён договор на приобретение. Это позволит избежать неприятной ситуации, когда купленные  кубы бетона не соответствуют проектным расчётам и не смогут выдержать механические нагрузки, предусмотренные при монолитном строительстве. Осуществить испытание бетона можно в компании Техлабконтроль.

Виды прочности бетона

Чтобы определить безошибочно прочность бетона необходимо знать какой она бывает:

• проектная. Предполагает полную нагрузку на конкретную марку бетона. Значение получить можно того, как проведено определение прочности по контрольным образцам. Испытанию подлежат образцы при естественной выдержке в течение 28 суток;
• нормированная. Значения определяются по нормативным документам и ГОСТам;
• требуемая. Принимаются минимальные показатели, допускаемые указанными в проектной документации нагрузками. Получить такие значения можно только в специализированных строительных лабораториях;
• фактическая. Получается величина в ходе проведения испытаний. Число должно составлять не менее 70% от проектной. Прочность такого вида является отпускной;
• разопалубочная. Обозначает, когда можно разопалубливать конструкции или испытательные образцы без из деформаций.

Обычно в первые 7-15 суток при условии оптимальной влажности и температуре 15-25 бетон достигает прочности до 70%. Если такие условия не выдерживаются, то соответственно затягиваются и сроки.

Обычно говоря о прочности, под этим понятием подразумевают кубиковую на сжатие. Но профессиональные бетонщики в обязательном порядке уточняют следующие характеристики:

• на сжатие. Основой маркировки здесь выступает кубиковая прочность, получаемая при испытании образцов на прессе. Определение прочности бетона на сжатие с образцами кубической формы и 28-суточного возраста считается эталонным. Но довольно часто проводят также испытания бетона на 7 сутки после заливки;
• на изгиб. Как правило рассчитывается при проектных работах;
• на осевое растяжение. В лабораторных условиях достаточно трудно создать для образца требуемы нагрузки, поэтому проектировщики применяют конкретные величины, введенные в проектных институтах;
• передаточная. Обозначает прочность в момент обжатия, когда бетону передается напряжение арматуры. Величина указана в технических и проектных документах.

От того, насколько точно вычислена прочность, зависит надежность изготавливаемых из материала конструкций. Поэтому в расчетах важен каждый исчисляемый показатель.

От чего зависит и на что влияет прочность бетона

Смесь состоит из цемента, щебня, песка, гравия с добавлением воды. Ее прочностные характеристики обеспечиваются процентным содержанием компонентов, содержащихся в 1м3 раствора, их качеством.

Дополнительные причины, влияющие на этот показатель:

• пластификаторы и присадки, придающие конструкции особые свойства;
• условия доставки и ее длительность. Транспортировка бетона осуществляется в миксере, время на перевозку не может превышать допустимые значения. Нарушение этого требования ведет к расслоению, схватыванию смеси, она теряет подвижность;
• порядок укладки в конструкцию и правильная обработка поверхности стыка;
• условия заливки. В процессе уплотнения бетонной массы трамбовками и вибраторами происходит удаление воздушных пузырьков, что повышает ее прочность;
• климат: чрезмерное охлаждение или быстрое высыхание основания приводит к нарушению ее качеств;
• уход во время затвердения. Он включает в себя подогрев зимой и укрытие полиэтиленовой пленкой в жаркое лето.

Методики определения давности изготовления бетона в настоящее время не существует. Исследования карбонизации бетона от времени являются опытными, у них нет практического значения.

Показатель прочности необходим при проектировании конструкций и во время строительных работ. Ошибка в расчетах приводит к трещинам в здании и его разрушению.

От чего зависит прочность

Бетон набирает прочность вследствие происходящих при взаимодействии бетонной смеси с водой химических процессов. При этом скорость химических реакций под влиянием некоторых факторов может ускоряться или замедляться, что непосредственно влияет на прочностные характеристики конечного продукта.

К числу основных технологических факторов относят:

• размеры и форма конструкции;
• коэффициент усадки бетона при заливке;
• степень активности цемента;
• процент вместительности в смеси цемента;
• пропорции в используемом растворе цемента и воды;
• типы и качество применяемых наполнителей, и правильность их смешивания;
• степень уплотнения;
• время застывания раствора;
• условия, в которых происходит отверждение: показатели влажности и температуры;
• применение повторного вибрирования;
• условия транспортировки раствора;
• уход за монолитной конструкцией после заливки.

От каждого из этих критериев зависит какой прочностью будет обладать бетон и надежность возведенных из него сооружений или отдельных конструктивных элементов.

Прочностные характеристики бетона могут ухудшиться если нарушены производственные технологии. Как пример грубых нарушений можно привести превышение допустимого времени пребывания в пути бетонной смеси, не выполнение уплотнения и трамбовки при заливке и другие.

Методы испытания бетона на прочность

Такие тесты, как молоток Шмидта и метод сопротивления пробою, пусть и просты, но считаются менее точными, чем другие методы тестирования. Объясняется это отсутствием исследования центральной области бетонного элемента. Фактически тестируются только условия отверждения непосредственно под поверхностью бетонной плиты.

Ультразвуковой импульсный метод, а также испытание на вытягивание, выполнять сложнее, поскольку процесс калибровки инструмента является длительным и требует большого количества образцов для получения точных данных.



Решение относительно выбора метода тестирования логично принимать исходя из наличия знаний и привычек. Однако точность испытаний и время, необходимое для получения данных о прочности, являются важными факторами

Эти факторы следует обязательно принимать во внимание



Точность выбранной техники может в будущем привести к проблемам с долговечностью и эксплуатационными характеристиками бетонной конструкции. Кроме того, выбор метода, который требует дополнительного времени для получения данных относительно прочности, может отрицательно сказаться на сроках выполнения строительного проекта.

И наоборот, выбор правильного инструмента может оказать положительное влияние на исполнение сроков строительного проекта, позволит завершить проект в рамках бюджета или с экономией средств.



Испытание бетона ГОСТ 10181.1-81

Проверка показателей бетона в соответствии с требованиями данного нормативного документа производится лабораториями бетонных заводов сразу после приготовления товарного раствора.

Осадка конуса. С помощью этого способа определяют неоднородность и консистенцию материала. Эти показатели влияют на удобоукладываемость бетона. Суть метода заключается в заполнении металлического конуса проверяемым бетоном, измерение линейных показателей после снятия оболочки (конуса) и сравнения изменения габаритов полученной «бетонной паски» с табличными значениями. Испытание на уплотнение. Данный способ позволяет установить коэффициент уплотнения конкретной партии строительного материала. Для определения данной характеристики используется следующее технологическое оборудование для испытания бетона – аппарат, состоящий из двух мерных емкостей с воронками. В первую воронку заливают проверяемую субстанцию. Воронка имеет клапан, через который раствор стекает во вторую воронку в емкость меньшего объема. Далее проверяемый материал попадает в специальную цилиндрическую форму. Плотность и коэффициент уплотнения раствора находящегося в цилиндрической форме вычисляется математическими способом. Испытание на пластичность и изменение формы. В этом случае проверяемый материал заливают в испытательный конус определенных размеров, который устанавливают на специальный опорный столик. Столик имеет возможность при встряхивании опускаться вниз на несколько сантиметров

Далее форму осторожно снимают, а столик опускают. Бетон растекается по его поверхности

Проведя линейные измерения среднего диаметра «растекшийся» формы бетона определяют показатели пластичности проверяемого материала. Проверка наличия воздушных пустот в бетонном растворе. Используется два метода. Первый метод – измерение веса образца бетона до и после встряхивания с перемешиванием в пикнометре. Соответственно для оценки наличия воздуха этим способом применяются весьма точные приборы способные определить незначительное отклонение массы. Второй метод – это метод давления. В этом случае применяют специальные воздухомеры, которые показывают содержание воздушных пустот в теле твердого бетона.

Для частных застройщиков, которые имеют дело с бетоном в первый, зачастую в последний раз в жизни, можно порекомендовать следующий контроль качества (испытания) бетона «эмпирическим» методом:

• Цвет. Качественный бетон должен иметь серо-зеленоватую окраску. При этом чем «зеленее» поставленный бетон, тем лучше его качество. Желтый оттенок бетона, является признаком его недостойного качества.
• На поверхности уложенного бетона должно появиться так называемое «цементное молочко». Чем гуще данный материал, тем выше качеством бетона.
• Не должно быть фракций наполнителя непокрытых растром цемента и песка.
• После полного твердения бетона стальной молоток должен со звоном отскакивать от поверхности, оставляя неглубокую вмятину.

Классификация методов испытаний

Испытания бетона проводятся с использованием различных методов, выбор которых зависит от имеющихся мощностей, условий эксплуатации, давности заливки монолита, возможности коррекции состава смеси, исходных данных и требуемых результатов.

Основные методы испытания бетона на прочность:

1. Испытание образцов бетона, которые отливаются в условиях лаборатории – из смеси создают цилиндры и кубики, конусы, потом проверяют с использованием пресса.
2. Проверка образцов, которые были вырублены/выпилены из уже готового монолита – обычно бурят алмазными коронками, керны отправляют в лабораторию, там определяют прочность с использованием пресса.
3. Неразрушающие методы – с применением приборов/инструментов, которые позволяют изучить свойства монолита без необходимости помещения их в определенные устройства и условия. Используются ультразвук, ударно-импульсный метод и т.д.

Несмотря на появление множества современных приборов и разнообразных методов, по-прежнему самым эффективным и популярным считается испытание образцов бетона под прессом (на сжатие).

Другие виды исследований бетона:

• Осадка конуса – позволяет изучить консистенцию и однородность замешанного раствора. Металлический конус заполняют смесью, снимают форму и изучают показатели, изменения структуры материала.
• Проверка на уплотнение – для определения коэффициента уплотнения партии раствора. Используется специальный аппарат с 2 мерными емкостями с воронками. В первую заливают бетон, потом через клапан пускают во вторую, откуда смесь уходит в специальный цилиндр.
• Проверка на изменение формы/пластичность – смесь заливают в конус, его кладут на опорный стол, потом форму убирают и стол опускают, изучают характеристики растекшегося бетона.
• Испытание на предмет наличия воздушных пустот – используют 2 метода: измерение веса до и после встряхивания/перемешивания бетона в специальном устройстве, испытание давлением.

Исследование бетона в бытовых условиях эмпирическим методом:

• Цвет – бетон высокого качества должен быть зеленовато-серого оттенка и чем зеленее, тем лучше (желтый оттенок – признак плохого качества).
• Появление цементного молочка на поверхности залитого бетона – чем гуще, тем лучше.
• Непокрытые смесью фракции наполнителя – их не должно быть.
• От затвердевшего монолита молоток при ударе должен отскакивать со звоном, оставляя небольшую вмятину.

Как определить прочность бетона?

В производстве материалов и строительстве применяются методы для испытания бетона на прочность:

• разрушающие;
• неразрушающие прямые;
• неразрушающие косвенные.

Они позволяют с той или иной точностью проводить контроль и оценку фактической прочности бетона в лабораториях, на площадках или в уже построенных сооружениях.

Разрушающие методы

Из готовой смонтированной конструкции выпиливают или выбуривают образцы, которые затем разрушают на прессе. После каждого испытания фиксируют значения максимальных сжимающих усилий, выполняют статистическую обработку.



Этот метод, хотя и дает объективные сведения, часто не приемлем из-за дороговизны, трудоемкости и причинения локальных дефектов.

На производстве исследования проводят на сериях образцов, заготовленных с соблюдением требований ГОСТ 10180-2012 из рабочей бетонной смеси. Кубики или цилиндры выдерживают в условиях, максимально приближенным к заводским, затем испытывают на прессе.

Неразрушающие прямые

Неразрушающие методы контроля прочности бетона предполагают испытания материала без повреждений конструкции. Механическое взаимодействие прибора с поверхностью производится:

• при отрыве;
• отрыве со скалыванием;
• скалывании ребра.

При испытаниях методом отрыва на поверхность монолита приклеивают эпоксидным составом стальной диск. Затем специальным устройством (ПОС-50МГ4, ГПНВ-5, ПИВ и другими) отрывают его вместе с фрагментом конструкции. Полученная величина усилия переводится с помощью формул в искомый показатель.

При отрыве со скалыванием прибор крепится не к диску, а в полость бетона. В пробуренные шпуры вкладывают лепестковые анкеры, затем извлекают часть материала, фиксируют разрушающее усилие. Для определения марочной характеристики применяют переводные коэффициенты.



Неразрушающие косвенные методы

Уточнение марки материала неразрушающими косвенными методами проводится без внедрения приборов в тело конструкции, установки анкеров или других трудоемких операций. Применяют:

• исследование ультразвуком;
• метод ударного импульса;
• метод упругого отскока;
• пластической деформации.

При ультразвуковом методе определения прочности бетона сравнивают скорость распространения продольных волн в готовой конструкции и эталонном образце. Прибор УГВ-1 устанавливают на ровную поверхность без повреждений. Прозванивают участки согласно программе испытаний.

Данные обрабатывают, исключая выпадающие значения. Современные приборы оснащены электронными базами, проводящими первичные расчеты. Погрешность при акустических исследованиях при соблюдении требований ГОСТ 17624-2012 не превышает 5%.

При определении прочности методом ударного импульса используют энергию удара металлического бойка сферической формы о поверхность бетона. Пьезоэлектрическое или магнитострикционное устройство преобразует ее в электрический импульс, амплитуда и время которого функционально связаны с прочностью бетона.

Прибор компактен, прост в применении, выдает результаты в удобном виде — единицах измерения нужной характеристики.

При определении методом обратного отскока прибор — склерометр — фиксирует величину обратного движения бойка после удара о поверхность конструкции или прижатой к ней металлической пластины. Таким образом устанавливается твердость материала, связанная с прочностью функциональной зависимостью.



Метод пластических деформаций предполагает измерение на бетоне размеров следа после удара металлическим шариком и сравнение его с эталонным отпечатком. Способ разработан давно. Наиболее часто на практике используется молоток Кашкарова, в корпус которого вставляют сменный стальной стержень с известными характеристиками.

По поверхности конструкции наносят серию ударов. Прочность материала определяется из соотношения полученных диаметров отпечатков на стержне и бетоне.



Какие существуют методы испытаний

В обследовании уже построенных зданий и в производстве стройматериалов применяются разные методы определения прочности бетона. Все они разделяются на функциональные группы: разрушающие и неразрушающие. Последние выполняются прямым и косвенным способами.

С помощью данных методик осуществляется контроль и получается оценка прочностных показателей бетона в уже возведенных и эксплуатируемых зданиях, на стройплощадках и в лабораторных условиях.

Разрушающие методы

Испытания разрушающим методом подразумевают вырубку или выпиливание образцов из готовой бетонной конструкции, которые впоследствии разрушаются на специальном прессе. Цифровые величины сжимающих усилий фиксируются после каждого испытательного мероприятия.

Такой способ позволяет получить достоверную информацию о характеристиках материала, но из-за высокой трудоемкости, дороговизны и образования на сооружениях локальных разрушений используется только в крайних случаях.

В условиях производства проверки выполняют на специально заготовленных сериях образцов, отобранных из рабочей смеси с полным соблюдением технических регламентов и стандартов. Образцы цилиндрической или кубовидной форм выдерживаются в максимально приближенной к заводским условиям среде, после чего проходят тестирование на прессе.

Неразрушающие прямые

Контрольные проверочные тесты прямым неразрушающим методом контроля осуществляются без нанесения повреждений обследуемым объектам. Для механического воздействия на исследуемую плоскость применяются специальные приборы для определения прочности бетона, с помощью которых взаимодействие производится:

• способом отрыва. Составом на основе эпоксидов к монолитной поверхности приклеивается диск из высокопрочной стали. Далее с применением специальных механизмов диск вместе с бетонным фрагментом отрывается. Посредством математических расчетов условная величина усилия переводится в определяемый показатель;
• методом отрыва со скалыванием. В данном случае прибор не к диску крепится, а непосредственно в полость бетонного объекта. В просверленные отверстия помещаются анкеры лепесткового типа, после чего элемент материала нужного размера извлекается. При этом устанавливается разрушающее усилие;
• способом скалывания ребра. Применяется к таким конструкциям с наличием в них колонн, перекрытий и балок. К выступающему участку крепится прибор, нагрузка плавно увеличивается. Глубину и усилие скола устанавливают в момент разрушения, затем искомая прочность рассчитывается по формуле.

Механические методы определения прочности бетона не применяются, когда менее 20 мм составляет толщина защитного слоя. Особо относится это к технике скалывания.

Неразрушающие косвенные

При таких испытаниях прочность устанавливается без введения в тело конструкции тестирующих устройств. В данном случае применяют следующие способы:

• исследование ультразвуком. Прибор устанавливается на ровную неповрежденную поверхность, по предварительно составленной программе прозванивают один за другим каждый участок. Ультразвуковым способом прочностные показатели получаются путем сравнивания скорости прохождения волн в эталонном образце и готовой конструкции;
• метод ударного импульса. Здесь молотком Шмидта ударяют по поверхности бетона и фиксируют образуемую при ударе энергию. Точность искомых значений с помощью техники ударного импульса относительно невысокая;
• метод упругого отскока. Проводится стекломером, который измеряет путь бойка при ударе о бетон;
• способ пластического отскока. Состоит в сравнении образующего вследствие удара металлическим шаром размеров следа с эталонным отпечатком. На практике применяется наиболее часто, проводится молотком Кашкарова, в корпус которого помещается стальной стержень.

Основные характеристики контроля прочности ударным методом, отрывом и другими неразрушающими способами приведены в таблице.



Как определить марку бетона

Марка бетона — показатель, показывающий предел прочности на сжатие. Для строительства пригодны марки М300-400. М100-250 обладают минимальной прочностью, годятся только для вспомогательных работ. Многое зависит от выбранного поставщика. Стоит поискать проверенные фирмы с хорошей репутацией, которые могут предоставить необходимые документы на предлагаемую продукцию. Если по каким-то причинам вы сомневаетесь в честности поставщика, стоит подумать о дальнейшем исследовании раствора на соответствие указанной марки.

Определение марки бетона может производиться разными методами:

• Лабораторная экспертиза;
• Ультразвуковой метод;
• Самостоятельная проверка.

Каждый способ различается по проценту точности и имеет определенные тонкости.

Контактные способы проверки

Контактная проверка производится двумя методами. Первый — с помощью профессионального оборудования — склерометра. Прибор определяет прочность путем ударного импульса. Склерометр бывает механическим и электронным, а его цена составляет от 10 до 35 тысяч, покупка для одноразового применения просто не рациональна для рядового покупателя.

Склерометр

Второй метод предполагает отправку пробы в лабораторию. Сначала необходимо провести ряд манипуляций:

• Подготовить деревянный ящик объемом 15 см³;
• Приобретенный раствор залить в форму непосредственно с лотка бетоносмесителя, ящик предварительно смочить водой. Залитый раствор уплотнить, сделав несколько проколов арматурой;
• Поместить пробу на 28 дней в такие же условия, в каких находится основная конструкция;
• Застывший образец отвозится в лабораторию для исследования. Оценку можно производить на промежуточных этапах схватывания (3, 7 и 14 дней).

Экспертиза выдаст заключение об исследовании образца этой марки, ее соответствие установленным нормам.

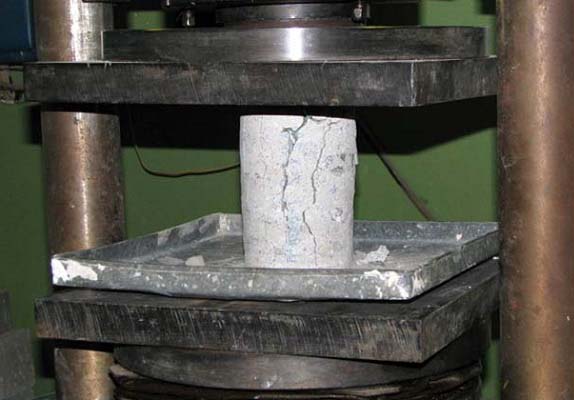

Испытание образцов в лаборатории

Ультразвуковая методика

Ультразвуковые приборы, помимо исследования прочности, используются для дефектоскопии. Скорость распространения ультразвука в бетоне достигает 4500 м/с.

Градуировочную зависимость между скоростью распространения звука и прочностью бетона на сжатие фиксируют заранее для каждого состава смеси. В случае использования 2-х зависимостей для бетонов альтернативных или неизвестных составов, может возникнуть неточность при определении прочности. На соотношение «прочность — скорость ультразвука» воздействует ряд факторов, от колебания которых в данном случае нужно отталкиваться при применении ультразвуковой проверки:

• Способ изготовления бетонного раствора;
• Количество и зерновой состав;
• Изменение расхода цемента более, чем на 30%;
• Возможные полости, трещины и дефекты в готовой конструкции;
• Уровень уплотнения бетона.



Ультразвуковая проверка подходит для массовых испытаний конструкций любой формы, а также для ведения постоянного контроля набора или снижения прочности. Минусом метода является погрешность при переходе от акустических показателей к прочностным. Ультразвуковым оборудованием не стоит проводить проверку качества высокопрочных марок, допустимый диапазон ограничивается классами В7,5…В35 (10-40 МПа), в соответствии с ГОСТом 17624-87.

Определение прочности без разрушения бетона

Среди неразрушающих методов определения значения прочности самым популярным считается ультразвуковое испытание бетона. Метод основан на изменении скорости прохождения ультразвуковых волн через толщу материала.

Современные приборы для ультразвукового исследования бетона, являются «показывающими», то есть при проведении испытания выдают на дисплей показатель прочности в требуемых единицах. Основной недостаток «ультразвуковой» технологии – существенная погрешность измерений.

• Испытание бетона на растяжение и изгиб. Технология проверка аналогична технологии испытания образцов бетона на прочность.  Основное отличие проверка на растяжение и изгиб заключается в векторе приложения разрушающей нагрузки. При проверке на прочность образцы «давят» вертикальной нагрузкой, а при проверке на растяжение и изгиб разрушают горизонтальной и «консольной» силой.
• Испытание бетона на морозостойкость. Морозостойкость бетона измеряется в количестве циклов «замораживания-размораживания», которое способна выдержать конструкция до начала разрушения. Данная величина также относится к основным техническим характеристикам, от которой зависит долговечность сооружения. Технология испытания на морозостойкость предусматривает замораживание оттаивание контрольных образцов в лабораторных условиях, после чего проводится сравнительный анализ потери прочности и соответственное определение величины морозостойкости.

Деформации усадки и ползучести

Деформации усадки и ползучести учитываются при проектировании бетонных и железобетонных конструкций. Испытания проводятся по ГОСТ 24544-2020 в помещениях с постоянной температурой (20±2) °С и постоянной влажностью (60±5)%.

Ползучесть бетона – это увеличение неупругих деформаций при длительном действии нагрузки.

Усадка бетона – это уменьшение объёма и размеров вследствие уплотнения, потери влаги, затвердевания в результате химических, физических и физико-химических процессов.

Форма и минимальное количество образцов для испытаний: испытания проводятся на серии образцов призменной формы стандартных размеров (40х40х160, 70х70х280, 100х100х400, 150х150х600, 200х200х800 мм). При определении только деформации усадки серия должна состоять из трёх образцов. Определение деформации ползучести определяется одновременно с деформацией усадки, причём перед испытанием требуется определить прочность бетона на сжатие и призменную прочность, поэтому в серии должно быть не менее девяти образцов-призм и три образца-куба с размерами рёбер, соответствующими размеру рабочего сечения призмы.

Этапы проведения испытаний:

по определению деформации усадки:

• Подготовленные образцы устанавливаются в устройство для определения деформаций усадки не позднее 4 часов с момента распалубки образцов;
• Снимаются начальные показания приборов;
• Показания снимаются через сутки, далее на 3, 7, 14 сутки и далее раз в две недели до окончания испытаний;
• После их вынимают из воды, протирают влажной тряпкой и взвешивают;
• Определяются влагопотери посредством периодического взвешивания образцов;
• Испытания длятся 120 дней, либо до момента, когда три последовательных измерения покажут изменения деформаций не превышающие погрешность приборов;

по определению деформации ползучести:

• Подготовленные образцы устанавливаются в устройство для определения деформаций ползучести после достижения бетоном проектной марки по прочности на сжатие;
• Начальный отсчёт показаний приборов начинается после загружения образцов и через 1 ч;
• Показания снимаются через сутки, затем на 3, 7, 14 сутки, следующие 6 недель раз в неделю, затем 10 недель раз в 2 недели и далее один раз в 4 недели до окончания испытаний;
• Испытания длятся 180 дней;

Камеральная обработка результатов в соответствии с ГОСТ и выпуск протокола.

Сроки проведения испытаний:

деформации усадки	4 рабочих дня
деформации ползучести	180 дней

Основные методы испытания бетона – прочность, водонепроницаемость, морозостойкость



Методы испытания бетона используются для определения основных характеристик бетонных смесей. Для этого берутся образцы готового материала, а само исследование проводится в лабораторных условиях. Получаемые значения должны соответствовать заявленной марке раствора, в противном случае срок его эксплуатации снизится, либо он окажется непригодным для возведения конструкции.

Распространенные методы испытания бетона

• Установление прочности. Этот метод включает три категории: на сжатие, изгиб и осевое растяжение. Для первого применяются образцы в виде эталонных кубов, для остальных – балки заданных габаритов.
• Основной характеристикой для любого состава является прочность на сжатие.
• Определение уровня водонепроницаемости. Для исследования данного параметра берутся образцы цилиндрической формы, с диаметром 15 см и высотой 30 см. Они помещаются в  специальную установку, одна из сторон которой находится под давлением подаваемой воды. Считается, что показатель водостойкости равнозначен уровню давления, создаваемому жидкостью.
• Установление уровня морозостойкости. Такие методы испытания бетона довольно продолжительны по времени, а также предполагают наличие морозильной камеры и другого оборудования.

Эталонные кубики замачиваются в водном составе, сушатся несколько часов, после чего проходят несколько циклов заморозки и оттаивания. Все это время происходит контроль прочности искусственного камня в условиях перепада и низкой температур. Исследование завершается, когда прочность кубиков снизится менее чем на 70% от первоначального значения.

Выше были перечислены основные методы испытания бетона. Более подробно они приведены в специализированной литературе.

Неразрушающий контроль

Основные методы

Перечисленные выше методики являются достаточно точными, однако для них характерен ряд недостатков. И главное – они не позволяют проверить прочность материала в целой конструкции, что иногда бывает необходимо. Для этой цели обычно применяется так называемый неразрушающий контроль.

Использование склерометра

Как мы отмечали выше, при этом замеряется не сама прочность материала, а косвенные показатели.

К ним относят:

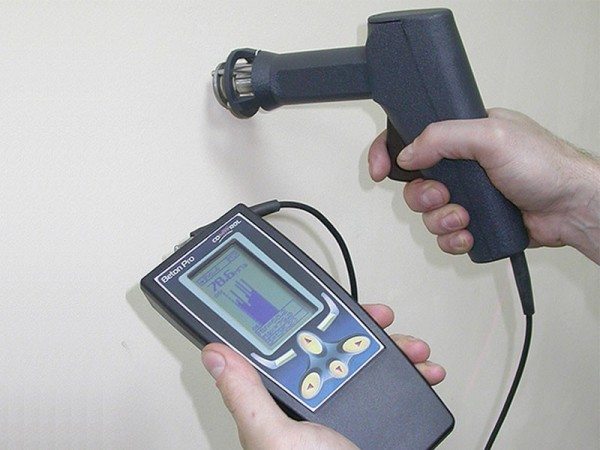

• Измерение параметров отскока твердых предметов от поверхности бетона. Данная методика достаточно распространена и используется в различных модификациях склерометров (пример на изображении выше).
• Измерение параметров деформации бетона в месте удара (чаще всего удар наносится стальным шариком фиксированного диаметра и массы). Для реализации подобной методики применяется так называемый «молоток Кашкарова».



Молоток Кашкарова

• Учет энергии импульса при воздействии бойка специального прибора на поверхность бетона.

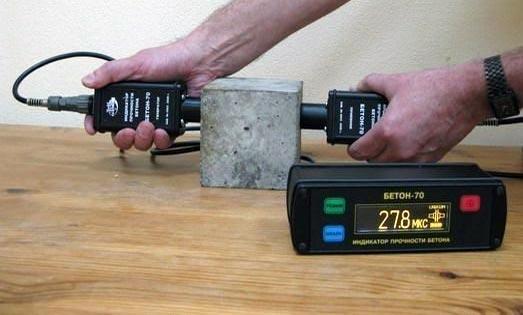

• Замер скорости распространения ультразвука в толще материала. Эта методика является оптимальной для выявления скрытых дефектов во внутренних слоях бетона.





Принимая во внимание косвенный характер данных методов, специалисты рекомендуют использовать их в комплексе, согласуя результаты для получения единой картины



Метод отрыва

Отдельную группу методик составляют так называемые прямые способы неразрушающего контроля. К ним относятся проверки на отрыв и на скол. Они показывают удовлетворительные результаты, потому на их описании стоит остановиться отдельно.

Отрывной контроль проводится так:

• На поверхность наклеивается стальной диск, соединенный с механизмом, обеспечивающим дозированное отрывающее усилие.
• Для приклеивания согласно требованиям ГОСТ используются составы ЭД16 или ЭД20.
• После полимеризации состава к диску прикладывается усилие до тех пор, пока фрагмент бетона не будет оторван. Параметры воздействия замеряются, на основании чего делается вывод о механических характеристиках раствора.

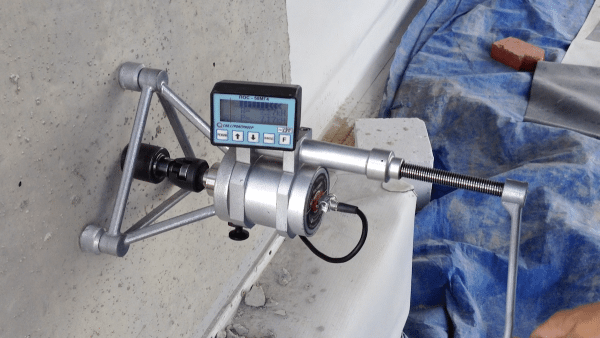

Контроль методом отрыва

Метод скалывания ребра

Одной из модификаций отрывного контроля является методика скалывания ребра:

• На внешний угол конструкции устанавливается специальный инструмент, рабочая часть которого напоминает струбцину. Подвижные элементы зажимаются винтом до тех пор, пока инструмент не будет надежно зафиксирован.
• Затем через захват подается усилие, которое приводит к скалыванию ребра в месте контакта со струбциной частью. По величине усилия делается вывод о прочности бетона.
• Недостаток подобной методики очевиден: контролировать характеристики можно далеко не везде. Именно поэтому несколько лет назад на рынок была выпущена модификация такого устройства, которая может использоваться на ровных участках. При этом для фиксации инструмента применяется дюбель.

Фото струбцины для скалывания бетонного ребра
