Нормативы
Согласно действующим нормативам (СНиП, в частности) все загородные жилые постройки относятся к 3-му классу пожаробезопасности и подлежат обязательному оборудованию грозозащитным оборудованием.
При этом обустройство эффективной молниезащиты дома, например, должно быть предусмотрено ещё на стадии подготовки строительного проекта. Такой подход к решению вопроса позволяет получить надёжную систему предупреждения пожара, естественным образом интегрированную в архитектуру возводимого дома.
Однако многие владельцы уже готовых частных строений хотели бы защитить свой дом самостоятельно, что требует определённых знаний и навыков. О том, как грамотно и без излишних проблем смонтировать эффективную молниезащиту своими руками и пойдёт речь дальше.
Устройство защитной конструкции
Прежде чем приступать к работе, необходимо ознакомиться с основными частями устройства для отведения молний. Ведь иначе вы не сможете установить ее своими руками в частном доме. Громоотвод состоит из трех частей:
- принимающий молнию металлический предмет (штырь, проволока, сетка);
- отводящая конструкция;
- заземлитель.
Окончательный внешний вид и схема защитной конструкции зависят от типа. Громоотвод бывает:
- Штыревым – в этом случае принимает заряд на себя одиночный металлический стержень. Путем приваривания к нему крепят токоотводящую конструкцию.
- Тросовый приемник оправдывает свое название – молнию притягивает проволока, прикрепленная к коньку кровли.
- Наиболее сложна сетчатая конструкция, она представляет собой крупные ячейки из стальных полос с индивидуальными системами отведения тока.
Для отвода тока используют толстую медную проволоку с диаметром сечения не менее 8 миллиметров. Заземлитель представляет собой металлический прут или трубу, который помещают в землю так глубоко, чтобы он достигал постоянно влажного слоя почвы. В местах, где грунтовые воды залегают на значительном расстоянии от поверхности земли, необходимо постоянно поддерживать влажность почвы. Для этого можно сконструировать водосток в доме так, чтобы осадки сливались в месте заземления.
Что надо учитывать при установке
Тип и эффективность действия молниезащиты, выбираемой индивидуально для каждой сельской постройки, зависит от ряда факторов. Вот важнейшими из них:
- техническое состояние частного дома;
- его расположение по отношению к другим объектам;
- качество грунта в месте расположения защищаемого частного строения, обеспечивающее хорошее заземление всей конструкции в целом.
В случае ветхого и плохо защищённого от воздействия природных факторов строения вероятность его поражения грозовым разрядом резко возрастает, что потребует от владельца дополнительных приспособлений для молниезащиты.
Близкое расположение высотных объектов
С другой стороны, даже совершенно новые частные дома могут подвергнуться влиянию молнии, если они располагаются в непосредственной близости от антенных вышек, крупных и высоких деревьев или столбов.
Состояние почвы
Качество грунта в месте расположения дома очень важно с точки зрения эффективности используемого в составе молниезащиты заземлителя, защитное действие которого основано на стекании разрядного тока в почву. В тех случаях, когда на даче или в месте расположения загородного частного дома грунт обладает низкой электропроводностью, необходимо заранее побеспокоиться об искусственных мерах её повышения. Сделать это удаётся за счёт добавления в почву водного раствора поваренной соли или других химикатов.
В тех случаях, когда на даче или в месте расположения загородного частного дома грунт обладает низкой электропроводностью, необходимо заранее побеспокоиться об искусственных мерах её повышения. Сделать это удаётся за счёт добавления в почву водного раствора поваренной соли или других химикатов.
Компенсировать недостаточную электропроводность грунта также удаётся за счёт снижения сопротивления токоотвода и заземлителя, к которым подсоединяется молниеотвод в частном доме.
Однако этот вариант повышения эффективности молниезащиты, как правило, приводит к увеличению издержек на расходные материалы и удорожанию всей системы в целом.
Принципы работы отдельных элементов молниезащиты
Молниеприемник
В связи с тем, что в былые времена люди часто связывали возникновение молнии с громом, то данное устройство в народе получило дополнительное название – громоотвод. По сути, такой элемент защиты представляет собой обычную антенну. Главная ее задача – осуществить индукцию тока при возникновении напряжения статического электричества в атмосфере на самом ближайшем расстоянии от себя. Чем большее расстояние может охватить антенна, тем эффективнее сработает весь комплекс защиты. В этом случае стоит четко понимать, что молниеприемник является тем элементом, который именно притягивает к себе молнию, а не отгоняет ее. И в этом нет ничего страшного: вначале молнию необходимо поймать, а потом уже отвести ее в безопасное место.
Молниеотвод
У этого элемента защиты задача довольно-таки проста: он всего лишь соединяет захваченную энергию разряда молнии с потенциалом земли, тем самым разряжая молниеприемник. По установленному им пути ток пройдет мимо сооружения, хоть и в достаточной близи. Однако, близость к дому роли никакой играть не будет, ибо ток проследует по четко заданному молниеотводом маршруту прямо в землю.
Контур заземления
Это третий элемент защиты и он полностью взаимодействует с предыдущим, не касаясь антенны. Проще говоря, он обеспечит контакт разряда тока, полученного от молниеотвода, с землей и погасит его. При обустройстве контура необходимо соблюсти все принципы электрического сопротивления, установленные элементарными физическими законами Ома. Контур нужно не просто правильно смонтировать, но и подвергать его периодическим проверкам, производя замеры специальными лабораторными приборами. В данном случае, не стоит пренебрегать квалифицированной помощью при его монтаже – самодельная конструкция в виде неаккуратно забитого где-попало металлического лома или зарытого в землю жестяного листа не помогут в опасной ситуации.
Самостоятельный монтаж молниезащиты
Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.
Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.
На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.
- Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
- Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
- Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
- H — высота стержня молниеприемника.
После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.
Монтаж заземлителя

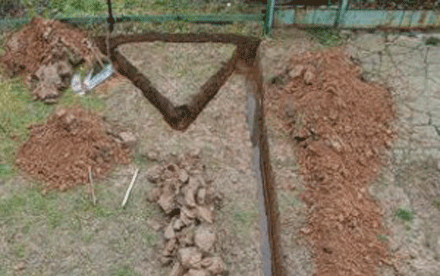

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:
- болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
- стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.
Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.
К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.
Монтаж приемника молний
Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.
Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.
На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.
Монтаж токоотводов
Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.
Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.
На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.
Установка УЗИП
Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.
После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.
Как сделать молниеотвод?
Итак, молниеотвод состоит из трех частей: молниеприемника в виде стержня либо троса или сетки, токоотвода для передачи полученного разряда на заземлитель и самого заземлителя — нескольких металлических проводников, непосредственно контактирующих с грунтом.
Схема установки молниеприемника
Для ориентировочного расчета можно использовать простое правило: радиус защищаемой территории равен 1-1,5 высоты стержня молниеотвода. Т.е. при высоте молниеотвода в 20 м под его защиту попадает круг радиусом 20-30 м. Если эта площадь не перекрывает площадь, занимаемую домом, устанавливают два или больше стержней в разных его концах.
Для устройства самого простого стержневого молниеотвода в качестве молниеприемника и токоотвода используют стальной, алюминиевый или медный стержень требуемого сечения, без изоляции и зачищенный от ржавчины и краски. Например, стальную катанку диаметром 8 мм. Если это полая трубка, обращенный вверх открытый конец ее нужно заварить.
Когда такой молниеприемник устроить нельзя, им может послужить кровля дома, если:
• Она сама, несущие балки и соединения — металлические;
• Толщина стального кровельного листа не менее 4 мм;
• Под кровлей нет горючих или легковоспламеняющихся материалов.
Молниеприемником также может служить телевизионная антенна, дымовая труба и возвышающиеся части крыши.
Если рассмотренные варианты по каким-либо причинам не подходят, то в качестве альтернативы можно разместить молниеприемник на вершине рядом стоящего высокого дерева (дерево должно быть значительно выше крыши дома).
Тросовый молниеотвод устраивают вдоль конька крыши, натягивая металлический трос между двумя опорами. Если опоры не деревянные, а металлические, то их изолируют от троса надежными электроизоляторами. Заземлителем могут служить металлические уголки, полоса или лист, заглубленные в землю на глубину не менее 0,7 м и на удалении от стены дома на 1 м.
От пешеходной дорожки заземлитель тоже должен быть удален не меньше чем на 5-6 м и, по возможности, размещен в тени. Условие по расстоянию объясняется тем, что при грозе может возникнуть шаговое напряжение с возможным для человека смертельным исходом. А по тени — в жаркую погоду земля около заземлителя может высохнуть и плохо проводить разряд. Поэтому заземлитель и располагают в тени или в месте частого полива.
Для соединения конструктивных элементов молниезащиты пользуются сваркой или резьбовыми креплениями. Главное, чтобы соединение обязательно было прочным, тогда сильный порыв ветра или падение снежного пласта не смогут его нарушить.
Если ваш дом из камня, то шину токоотвода можно «пустить» прямо по стене. А если дом деревянный? В таком случае токоотвод выполняется на расстоянии около 10 см и крепится на электроизолированных кронштейнах.
При устройстве молниезащиты даже небольшого одноэтажного загородного дома необходимо руководствоваться:
• Инструкцией по устройству молниезащиты зданий и сооружений РД 34.21.122-87 и
• Инструкцией по молниезащите зданий, сооружений и промышленных коммуникаций СО 153-34.21.122-2003.
Именно эти документы подскажут вам все нюансы молниезащиты и обеспечат дом надежной «крышей».

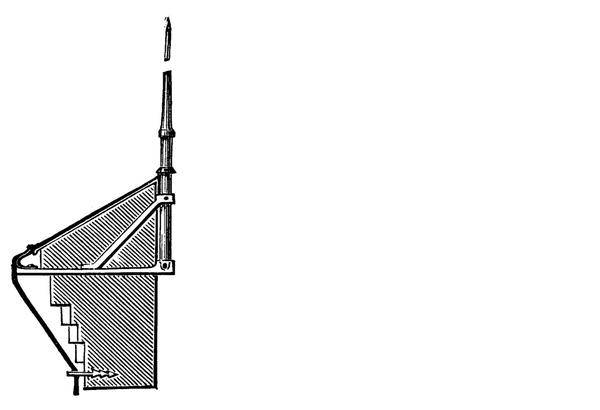

Дымовая труба несет на себе штыревой молниеприемник
Однако система молниезащиты загородного дома при всей ее простоте имеет тонкости, которые необходимо учитывать при ее проектировании и эксплуатации. Например:
• Для металлической кровли возможна молниезащита с использованием стержня, а для полимерной – сетки.
• Для шиферной или деревянной крыши лучше использовать тросовый молниеотвод.
Ежегодно нужно:
• осматривать все части молниеотвода,
• проверять исправность соединений и креплений,
• менять поврежденные места,
• зачищать контакты и т.п.
Примерно каждые 5 лет — проверять глубину коррозии заземлителя.
Сегодня при сдаче дома в эксплуатацию наличие молниезащиты не требуется, поэтому каждый домовладелец сам принимает решение о целесообразности ее установки. Давайте не будем ждать, пока «гром грянет». Тем более, что он слышен лишь через несколько секунд после того, как очередная «огненная стрела» вонзится в землю.
Откуда берется молния?
Всему причиной веселые облачка, которые при приближении грозы постепенно нарастают и превращаются в темные громады кучевого типа. Верхние слои влаги в воздухе превращаются в мелкие кристаллики льда, а нижние остаются в виде капель воды. Так и получились две пластины гигантского конденсатора.
Громадные структуры движутся в воздухе и заряжаются в результате трения: верхние слои накапливают положительные ионы, нижние – отрицательные электроны. Всему есть предел, и накопленный потенциал превращается в электрический разряд. В итоге, «пробивает» там, где наименьшее сопротивление: высокие деревья, крыши домов и … громоотводы!
Виды молниеприемников для частных домов
Все молниезащиты разделяют по:
- типу и количеству молниеприемников;
- типу и количеству тоководов;
- типу и площади заземления;
- общей эффективности.
Молниеприемники делят на:
- Активные;
- Пассивные:
- естественные;
- штыревые;
- тросовые;
- сетчатые.
Активные молниеприемники, по уверениям производителя, самостоятельно образуют нижний стример, но их эффективность не доказана. В качестве пассивного естественного молниеприемника можно использовать металлическую кровлю, если она выдержит ток разряда. Для этого ее толщина должна быть не менее 7 мм. Штыревой молниеприемник – это металлический, чаще всего стальной штырь, возвышающийся над зданием. Тросовый молниеприемник изготавливают из стального троса, натянутого над зданием на двух токопроводящих опорах. Сетчатый молниеприемник выполнен в виде стальной сети, возвышающей над кровлей.
Толщину и количество тоководов рассчитывают исходя из площади здания. Они должны выдерживать ток в десятки тысяч ампер и не иметь коррозионных повреждений. Ведь любое повреждение увеличивает сопротивление токовода, в результате чего он перегревается, а то и плавится, что может привести к возникновению пожара. Нередко в качестве тоководов используют арматуру железобетонных стен или колон. В этом случае молниезащиту встраивают в здание еще на этапе подготовки проекта для строительства. Затем выкапывают котлован для фундамента и монтируют заземление, после чего приступают к остальным работам. Площадь и тип заземления определяют исходя из площади здания, сопротивления почвы и применяемого материала.
Молниезащита мягкой кровли
Наиболее эффективны сетчатые молниеприемники, возвышающиеся над зданием на несколько метров. Чуть менее эффективны тросовые молниеприемники. Это вызвано тем, что эффективная площадь, на которой молниеприемник обеспечивает защиту, равна его высоте. Если молниеприемник возвышается над металлической крышей на 10 метров, то радиус эффективной защиты на уровне крыши будет 10–12 метров. Поэтому для эффективной защиты тросовый молниеприемник необходимо поднимать над крышей на расстояние, равное ширине дома. Сетчатый молниеприемник от таких ограничений избавлен. Наименее эффективен штыревой молниеприемник, ведь он работает по тому же самому принципу – радиус защиты равен высоте над верхней точкой дома. Поэтому для качественной защиты он должен быть огромной высоты, что обойдется очень дорого. Достаточно эффективны и недороги сетчатые молниеприемники, уложенные на или под кровлю. Если кровля металлическая, то сетку необходимо укладывать над ней на высоте 10–50 см. Если кровля из битума или черепицы, то сетку можно подвесить прямо под ней. Толщина троса, сетки или штыря должна быть достаточной, чтобы без перегрева выдержать ток в тысячи ампер.
Основные показатели защиты загородного дома
Первым показателем молниезащиты выступает молниеотвод, он состоит из следующих элементов:
- молниеприемник;
- токоотвод;
- заземляющий контур.
Молниеприемник — компонент молниезащиты, выполняющий функцию улавливания электрических разрядов.
Такой элемент выполняется из металла, и его установка идет непосредственно на крыше. При устройстве молниезащиты для большого частного дома, необходимо позаботиться об установке сразу нескольких приемников.
По своим конструктивным особенностям, молниеприемники можно разделить:
1) Приемники в виде металлического штыря длиной от 20 см до 160 см. Как правило, они монтируются в вертикальном положении, и возвышаются над всей площадью дома. Дымовую трубу используют в качестве места для молниеприемника. Диаметр такого молниеприемника равен как минимум 5 см. Молниеприемник данного типа обеспечивает молниезащиту дома с крышей из металлочерепицы.
2) Приемник в виде троса, выполняется из металла — устанавливается в натянутом положении между двумя деревянными опорами. Используется при проведении работ в устройстве защиты от молний деревянной кровли.
3) Приемники в виде молниезащитной сетки создают самую качественную защиту, потому что покрывают почти всю поверхность крыши. Хороший вариант для черепичной крыши. Любой из молниеприемников обязательно должен быть соединен с любым стальным предметом, находящимся на крыше.
Не менее важным показателем системы молниеотвода является отвод тока. Данная часть защиты отвечает за своевременную передачу электрического заряда на заземляющий контур. Этот элемент производится из металлической проволоки с толщиной 0,6 см.
Для качественного соединения молниеприемника с отводом тока применяется сварка. Швы, после сварки должны быть качественными, чтобы под действием атмосферных факторов не разорваться.
Токоотводный элемент располагается на крыше и по стенам переходит на землю.
Чтобы зафиксировать его на поверхности стен, рекомендуется применять скобы. Если есть несколько токоотводов, расстояние между ними должно быть минимум 20 м.
Такие элементы не должны быть изогнутыми, чтобы при передаче электрического заряда не наступило возгорание. Токоотвод должен быть максимально коротким.
Молниезащита в частном доме содержит контур заземления. Это механизм обеспечения качественного контакта между электрическим зарядом и поверхностью земли. В составе этого контура есть компоненты, состоящие из трех соединенных друг с другом электродов, находящихся в земле.
Заземление молниезащиты частного дома и электрических приборов идет с помощью одного контура. Для того, чтобы сделать заземление нужно использовать медный либо стальной предмет. Предварительно вырыть яму, длиной около 300 см, а глубиной около метра.
На противоположных участках ямы необходимо забить металлические прутья, и соединить их сваркой. На эту конструкцию приварить молниеотвод, направленный к крыше дома. Все стыковые участки закрасить при помощи краски, а заземлитель установить на дно ямы.
Интервал между заземлением и стенами дома должен составлять как минимум 100 см. Помимо этого, нужно располагать заземляющий контур вблизи проходных участков, и расстояние между ними должно быть не меньше 500 см.
Способы установки молниевой защиты дома
Можно различить два типа установки проводов для отвода электрического разряда и приема молнии:
- натяжные детали;
- конструкция по типу зажимного механизма.
В первом варианте применяют жесткие анкерные механизмы, которые устанавливаются на основные части, стенах и кровле дома, и между ними натягивают троса.
Для их жесткой фиксации устанавливают специальные зажимы. При плоской крыше для оборудования молниеприемников применяют пластиковый кронштейн, способный удерживать их на заданном расстоянии по отношению к крыше.
На плоскую кровлю и стены лучше устанавливать детали в виде самозабивных зажимов. Если кровля дома покрыта керамической черепицей, тогда могут возникнуть определенные сложности фиксации зажимов. Поэтому рекомендуют применять специальные механизмы, которые обеспечивают надежное крепление и простую установку конструкции.
Громоотвод своими руками
Сделать громоотвод-молниеотвод своими руками не составит особого труда. Для этого не нужно каких-либо особенных навыков. Достаточно просто уметь пользоваться бытовой сваркой, или уметь прочно прикручивать болты и не бояться высоты. Необходимо:
- сделать схему громоотвода;
- запастись материалами: проволокой, стержнями, инструментами и сварочным аппаратом, а также краской для прокрашивания соединений. Более надежно делать громоотвод с помощью сварки, но можно использовать болты и гайки;
- выбрать погожий день, работать на крыше даже дачного дома необходимо в сухую и погожую, безветренную погоду;
- продумать модель громоотвода, а лучше его нарисовать;
- решить какую часть работы можно сделать на земле, а что нужно будет делать на крыше;
- и приступить к работе.
Примечание: детали можно не спаивать, а просто скрутить очень плотно с помощью болтов и гаек. Тут главное, чтобы при прохождении электрического разряда не получилось замыкание, которое способно вызвать пожар.
Наша цель уберечь дом от пожара, а не вызвать его.
Все спаянные или скрученные места желательно покрасить, чтобы уберечь от коррозии. И самое важное, если Вы в своих силах не уверены – лучше пусть эту работу сделают профессионалы.
Установка громоотвода
Установка молниеприемника самая сложная часть задания. Выбрав наивысшую точку здания на ней необходимо установить металлический штырь, который в свою очередь прикреплен к деревянному основанию.
В качестве самой высокой точки могут подойти:
- дымоход, они, как правило, располагаются достаточно высоко;
- конек дома, часто это выглядит как флюгер – будет полезно и красиво;
- выступ на крыше – это практически всегда декоративные элементы;
- антенна, которая сама по себе может служить молниеприемником, если изготовлена из алюминия или другого металла и не крашена.
В качестве громоотвода иногда используют металлическую крышу, устроенную как единое целое с достаточной толщиной железа и снабженную соответствующей защитой или часть крыши с такими же характеристиками, а также водостоки при условии изготовления их из металла нужного диаметра, или же металлические ограждения на крыше.

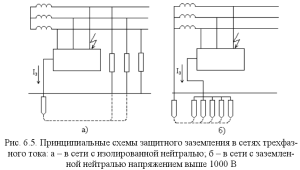

Заземление
Заземление – это устройство, которое отводит заряд, нередко очень высоких значений в землю, фактически устраняет его разрушительную силу.
Учитывая специфику устраиваемого компонента, необходимо, чтобы оно располагалось на расстоянии не ближе 1 метра от стены здания и как минимум на 5 м от крыльца и дорожек, это если в ваши планы устраивать несчастные случаи никак не входит.
Дерево в качестве громоотвода
Одним из вариантов устройства громоотвода с минимальными затратами можно считать молниеотвод устроенный на дереве возле дома.
Для этого нужно всего несколько вещей:
- это возможно только тогда, если рядом с домом растет большое, а точнее высокое дерево, которое может служить молниеотводом;
- громоотвод, после устройства должен быть выше самой высокой точки дома, чтобы он смог выполнят свое предназначение;
- расположение дерева таково, что дом попадает в «зону конуса» (о нем писалось раньше), это значит, дерево растет достаточно близко от стен дома;
- штырь и проволоку необходимо крепить к стволу с помощью пластиковых хомутов, чтобы не повредить кору и древесину растения. Мы же не хотим, чтобы дерево засохло;
- помним, что заземление располагается вдали от дорожек и стен дома. Это правило должно быть соблюдено неукоснительно.
Нужен ли громоотвод на крыше частного дома?
С точки зрения безопасности, громоотвод нужен всегда — даже если вероятность попадания молнии мизерная, молниезащита и заземление снизят ее еще больше. То есть хуже точно не будет. Вот только цена молниеотвода с монтажом начинается от 30 000 рублей, и далеко не каждый готов потратить эти деньги на снижение вероятности удара молнии на тысячные доли процента. Поэтому обычно отдельно говорят о ситуациях, в которых устройство молниезащиты обязательно, а отдельно — о случаях, когда установка громоотвода — всего лишь рекомендация.
Молниезащита кровли обязательно нужна:
- когда дом находится в коттеджном поселке, деревне, городском частном секторе или стоит обособлено и вблизи нет высотных зданий;
- при перекрытии кровли любыми видами металлических покрытий, включая профнастил и металлочерепицу;
- когда дом построен на возвышенности или под ним есть грунтовые воды неглубокого залегания;
- если в здании много работающей электроники или установлено мощное оборудование.
При выполнении любого из этих условий необходимость монтажа молниезащиты — не вопрос для обсуждений, поскольку риск довольно велик. И он тем выше, чем южнее построен дом: в южных регионах грозы бывают значительно чаще, чем в северных, следовательно, и вероятность попадания молнии в дом возрастает. На карте ниже хорошо видно, как количество дней с грозами при движении на юг увеличивается с несколькими очагами возле горных хребтов.

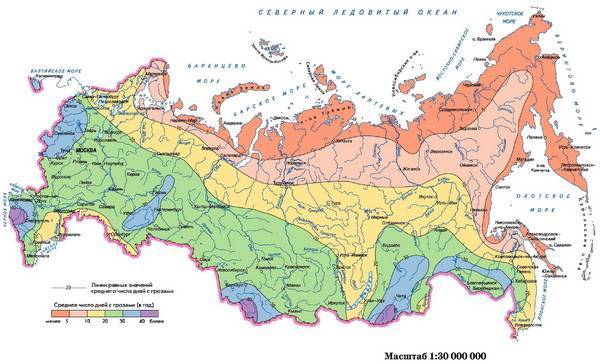

Конечно, заставить вас установить громоотвод на доме никто не может — это могут официально требовать только для общественных, многоквартирных, коммерческих и производственных зданий. Если речь идет о частном доме, молниезащиту оставляют на усмотрение владельца. Но не сделать громоотвод в частном доме в такой ситуации все равно, что не обработать огнезащитой деревянный брус для каркасного дома и сделать в нем закрытую проводку.
Совсем другое дело, когда ваш дом:
- Находится в непосредственной близости от господствующей высоты: вышки сотовой связи, водонапорной башни, высотных зданий. Но учитывайте, что непосредственная близость — это не километр и даже не 500 метров. Это когда самая дальняя точка дома расположена не более чем в 1,2×h от высотного объекта, где h — его высота. То есть при высоте базовой станции в 100 м, каждый уголок вашего дома должен попадать в конус с вершиной в самой высокой точке вышки и с основанием радиусом 120 м.
- Построен в лесу с высокими деревьями. Радиуса защиты от одного дерева, если это не секвойя, не хватит, чтобы перекрыть весь дом, но деревьев в лесу очень много. Иногда для лучшей защиты на вершину самого высокого дерева вблизи дома крепят громоотвод.
- Расположен в районе, где грозы бывают редко. Если в числах, то это районы со средней за год продолжительностью гроз до 20 часов. На карте выше это красная и розовая зона.
Во всех этих ситуациях риск попадания молнии очень незначителен, поэтому многие владельцы домов не делают молниезащиту, полагаясь на случай. С одной стороны, вероятность действительно низкая. С другой стороны, потери, если «что-то пойдет не так» будут очень велики: даже если дом не загорится, то вся электроника, включая блоки управления котлов отопления, в нем точно сгорит. Насколько такая экономия оправдана, каждый владелец дома решает для себя сам.
Молния непредсказуема, пусть и редко, но она может ударить в здание, защищенное господствующей высотой.
Внешняя защита частного дома от молнии
Система бывает пассивной и активной. Принцип действия первой – простой, как все гениальное. Металлический молниеприемник на крыше ловит (притягивает, перехватывает) разряд молнии и посредством токовода направляет его в землю, на заземлитель.
Активная защита от молнии
Такая молниезащита более эффективна, действует в радиусе 100 метров от «хитрого» молниеприемника, который ионизируя окружающий воздух, перехватывает разряд молнии. Дальше работает как и пассивная защита. Главным преимуществом устройства является «покрытие» молниезащитой соседних жилых домов и хозпостроек на довольно большой территории.
Типы внешней молниезащиты дома
По типу конструкции, различают модульно-штыревую, тросовую и сетчатую молниезащиту.

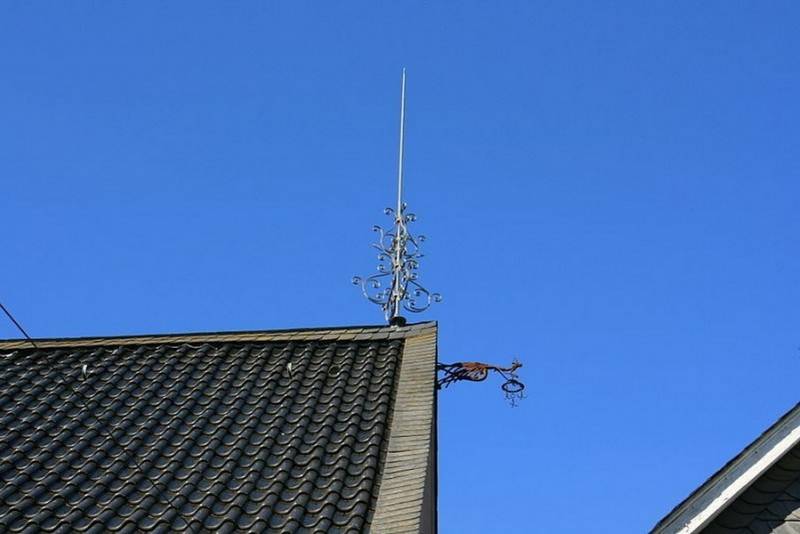

Штыревая
Штыревой система называется из-за молниеприемника, который устанавливается в самой высокой части крыши, и представляет собой металлический стержень (штырь). Эта конструкция подходит для молниезащиты частного дома с крышей из металлочерепицы или любого другого материала.
Тросовая
Установка такого вида защитного устройства допускается, если крыша шиферная, черепичная, но не металлическая.
Молниеприемником служит трос (толстая проволока, катанка) натянутая на высоте 0,3-0,5 м по коньку дома.

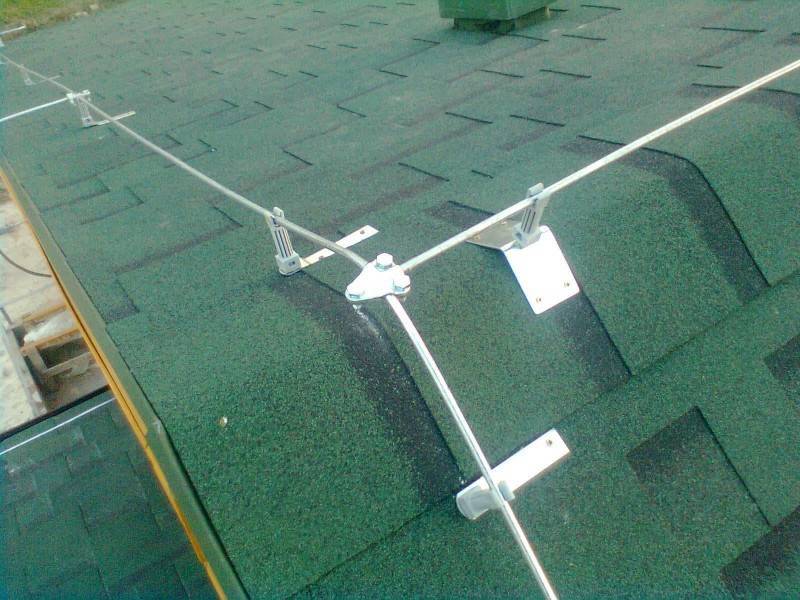

Сетчатая
Система считается наиболее сложной в плане монтажа. Выполняется она из катанки диаметром 6-8 мм, которая в виде сетки с ячейками 6х6 метров, укладывается по всей площади кровли. В местах пересечения горизонтальных и вертикальных прутьев – сваривается. К кровле крепится скобами.
Сетчатая молниезащита дома устанавливается, как и тросовая, на кровлю шиферную или черепичную.
Токоотвод
Для этого элемента системы применяется круглая сталь (медь, алюминий) диаметром не менее 6 мм. По кровле и стенам токоотвод крепится скобами. Обычно при монтаже стараются «маршрут» проложить подальше от оконных и дверных проемов, как того требуют нормативные документы, и чтобы не портить экстерьер здания.
При прокладке токопровода нужно соблюдать некоторые простые правила:
- На деревянных поверхностях токопровод должен крепиться на расстоянии 15-20см от стены;
- Если тросовый приемник большой длины, сетчатый большой площади или штыревой состоит из нескольких элементов, то и токоотводов должно быть несколько (СО 153-34.21. 122-2003)
При строительстве нового сооружения, молниезащита коттеджа или дома уже «заложена» в проектной документации. Но если загородный дом или дачный домик только что куплен и на нем нет «громоотвода», то наиболее разумным решением будет самостоятельно, или с помощью нанятых специалистов обезопасить себя и своих близких от грозовых разрядов.
Если у вас имеются навыки выполнения строительных работ, молниезащита частного дома своими руками не станет проблемным вопросом, но позволит сэкономить средства.
Контур заземления
Принцип устройства заземлителя предельно прост. Три стальных штыря-модуля длиной 1,5-2 метра, диаметром 16-20 мм с цинковым покрытием, забиваются в землю и последовательно соединяются между собой.
Такая конструкция имеет ряд преимуществ:
- Возможность монтажа на любую глубину без применения спецтехники;
- Малая трудоемкость. Работу может выполнить один человек;
- Большая глубина погружения штыря-электрода увеличивает эффективность заземления;
- Соединение элементов не требует сварки (на специальных зажимах);
- Вся система скрыта под землей.
Контур забивается в землю не ближе 1 м к фундаменту дома, и не ближе 5 м к входной двери.
