Особенности монтажа молниезащиты и заземления для частного дома

Монтажные работы

Монтаж молниезащиты начинается с установки держателей. Закрепив их в нужных местах, где саморезами, где дюбелями, приступают к установке молниеотводов. Они крепятся в держателях с помощью болтовых соединений. Молниеотвод (молниеприемник) и токопровод, если позволяет обстановка, соединяются сваркой, в противном случае применяют болтовое соединение.

Заземление

Чтобы выполнить монтаж заземлителей для молниезащиты, вокруг здания на расстоянии более 1 м вырывают траншею глубиной около 80 см. Туда закладывают металлическую полосу или стержни сечением не менее 100 мм2.

Они при помощи сварки соединяются между собой и затем в местах спусков вбиваются стержни, которые тоже привариваются к полосе. При этом небольшая часть их должна торчать из земли. К ним приваривают токоотводы. Места сварок покрывают антикоррозионной краской. Получившийся контур засыпается.

После монтажа всей системы молниезащиты проверяют сопротивление заземления. Оно должно быть минимальным, в пределах 15 Ом. После этого контур заземления молниезащиты соединяется стальной полосой с общим контуром заземления электроустановок в здании.

Если сопротивление превышает нормативное значение, то придется выполнять специальные мероприятия, такие как замена грунта вокруг заземлителя на более токопроводящую почву или добавка химических реагентов для этих же целей.

Тросовый приемник

Если конек крыши является самой высокой точкой дома, то над ним нужно натянуть грозовой трос. Получится тросовая молниезащита. Расстояние до конька должно быть не менее 25 см. Мачтами могут быть деревянные бруски, которые закрепляются на фронтоне. С каждой стороны присоединяется токоотвод. При длине конька меньше 10 м допускается монтаж одного токоотвода.

Внутренняя защита

Установка внутренней молниезащиты применяется для стабильной работы компьютеров и другой дорогостоящей электронной техники. Для этого требуется монтаж устройства защиты от импульсных перенапряжений (УЗИП). Это грозоразрядник, который при перенапряжениях очень быстро замыкает на себя избыточную энергию, не давая проникнуть ей на защищаемую аппаратуру.

Монтаж одного прибора происходит в главном распределительном щите, а второго – в домовом электрощитке. Третий устанавливается непосредственно около защищаемого устройства. Каждый из них при попадании молнии снижает перенапряжения многократно, доводя в конце концов до приемлемого уровня.

Активные системы

В последнее время стали популярны активные системы молниезащиты. Они представляют собой молниеприемник с электронным блоком, вырабатывающим высокое напряжение на его конце.

Вокруг происходит ионизация воздуха, что провоцирует попадание молнии именно в данный молниеотвод. Установка одной активной системы на участке обеспечивает надежную защиту от поражения молнией.

Ионизация приводит к многократному увеличению защищаемой площади. Кроме этого, активная защита не портит внешний вид дома. Она устанавливается в стороне от него, но при этом, как зонтиком закрывает весь участок от прямого попадания молнии.

Монтаж внутренней и наружной молниезащиты позволит надежно защитить дом, электрооборудование и находящихся в нем людей от ударов молнии.

Устройство молниезащиты частного (загородного) дома

Принцип громоотвода простой — защита дома от разрушений путем отведения электрического разряда в землю. Эффективна молниезащита только в случае комплексного решения. Полноценная система включает в себя внутреннюю защиту и внешнюю.

Первая защищает оборудование от скачков напряжения при грозе. Даже если разряд молнии ударил в нескольких километрах, требуется ограничитель перенапряжения.

Установить готовый разрядник не сложно, но если у вас нет такой защиты, воспользуйтесь самым надежным способом — отключите электроприборы, если грозовой фронт в пределах 3 км. Разница во времени между громом и молнией должна составлять меньше 10 секунд.

Наружная защита от молнии обеспечивает безопасность дома и находящихся в нем людей во время грозы. Устройство простейшего молниеотвода: опора, молниеприемник, токоотвод и контур заземления.

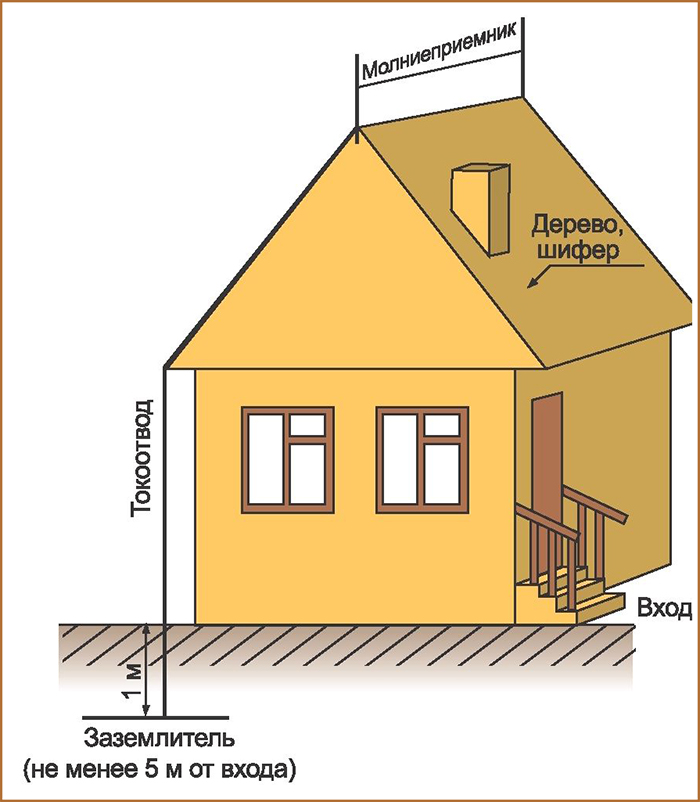

Молниеприемник — металлический проводник длиной до 1,5 м, принимающий разряд молнии. Устанавливается на крыше, дымовой трубе, телевизионной антенне — любом самом высоком месте дома. Такой способ подходит для металлической кровли.

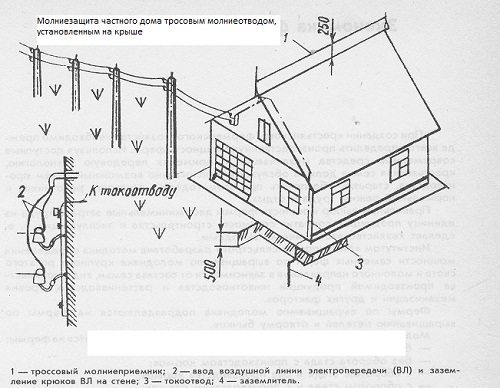

Если крыша из шифера, натягивают металлический трос на деревянных опорах длиной 1-2 м и защищают его изоляторами.

Для черепичных крыш по коньку натягивают молниезащитную сетку с отходящими от нее токоотводами. Токоотвод соединяет молниеприемник с заземлительным контуром. Эта стальная проволока прокладывается по стене дома и приваривается к молниеприемнику и контуру заземления.

Заземление молниезащиты — 2 связанных и забитых в землю электрода. Если контур есть, уже хорошо, но по правилам заземление бытовых приборов и молниезащиты дома должны быть общими. Радиус защитного действия молниеотвода определяется формулой R=1, 732 h, где h — высота молниеотвода.

Как это устройство работает? Электрический ток всегда уходит по цепи наименьшего сопротивления, а грозовая молния — колоссальный разряд электроэнергии с силой тока 100 000 А.

И правильно сделанный молниепровод будет представлять собой это наименьшее сопротивление, по которому разряд молнии уйдёт в землю, защитив ваше жилище.

На этом рисунке один из вариантов устройства молниезащиты вашего дома.

А в этом видеоролике рассказано про природу молний и о защите от них.

Как организовать водоснабжение частного дома своими руками. вы узнаете в данной статье.

А в этой статье про газонную траву — мятлик луговой.

Нормы и требования к заземляющему контуру

Для газовых котлов предъявляются повышенные требования к заземлению. Прежде всего не может быть использована естественная конструкция: трубопроводы горючих жидкостей, горючих или взрывоопасных газов и смесей, трубопроводы канализации или отопления. Поэтому в качестве заземляющего контура всегда используется искусственная конструкция.

Выбор заземлителя

Варианта всегда два: готовый заземляющий комплект (его стоимость в среднем 6-8 тыс. руб.) и самостоятельная сборка конструкции.

Пример готового комплекта с резьбовым соединением.

Газовые службы рекомендуют использовать готовый комплект, но не запрещают сделать его и своими руками, главное – соответствие требованиям к материалу и достижение нормы сопротивления.

Чтобы определиться какие материалы нужны, изучите стандартную конструкцию заземляющего контура:

Стандартный, наиболее оптимальный заземляющий контур, далее мы будем ориентироваться именно на такую конструкцию.

Итак, искусственные заземлители могут быть из черной или оцинкованной стали, либо же медными, но это дорого. Они ни в коем случае не должны быть окрашены. Согласно ПУЭ-7, Раздел 1, Глава 1.7, их толщина и сечение определяется исходя из таблицы наименьших размеров заземлителей и заземляющих проводников, проложенных в земле:

Материал	Профиль сечения	Диаметр, мм	Площадь поперечного сечения, мм2	Толщина стенки, мм
Черная сталь	Круглый:
— для вертикальных заземлителей	16	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	100	4
Угловой	—	100	4
Трубный	32	—	3,5
Оцинкованная сталь	Круглый:
— для вертикальных заземлителей	12	—	—
— для горизонтальных заземлителей	10	—	—
Прямоугольный	—	75	3
Трубный	25	—	2
Медь	Круглый	12	—	—
Прямоугольный	—	50	2
Трубный	20	—	2
Многопроволочный канат	1,8 (для каждой проволоки)	35	—

Итого, для сборки стандартной конструкции понадобится:

• металлические уголки из нержавеющей стали 50*50 мм длинной 2,1 м (3 шт.). В качестве альтернативы можно использовать стальную водопроводную трубу диаметром 32 мм и толщиной стенок 3,5 мм и более, либо же прямоугольный профиль с поперечным сечением 100 мм2;
• металлические полосы из прямоугольного профиля длинной 1,2 м, шириной 4 см и толщиной не менее 4 мм (3 шт.). Тут также можно использовать альтернативные варианты, ориентируясь на таблицу выше;
• металлическая полоса из нержавеющего прямоугольного профиля шириной 4 см, толщиной 4 мм и длинной от ближней вершины заземляющего треугольника до фундамента дома, желательно не более 3 м (1 шт.);
• болт M8 или M10;
• медный провод, например, ПВ-3, сечением не менее 6 мм2 (или не менее 10 мм2 для домов с большим количеством одновременно используемых мощных электроприборов). В качестве альтернативы можно использовать алюминиевый провод сечением 16 мм2 или стальной сечением не менее 75мм2. В готовых комплектах обычно используется омедненный провод сечением 14,9 мм2.

Расчет параметров для достижения требуемого сопротивления

Сопротивление заземляющей конструкции должно быть:

• не более 10 Ом в глинистом грунте;
• не более 30 Ом в садовой земле близкой к чернозему;
• не более 50 Ом в песчаном грунте;
• не более 150 Ом в глиняно-песчаной смеси.

Физические характеристики контура заземления сильно зависят не только от типа грунта, но и климатических особенностей местности, поэтому даже стандартная, достаточная в большинстве случаев конструкция всегда проверяется на практике. В зависимости от результатов в контур могут быть внесены изменения. Проверка физических свойств конструкции довольно проста:

1. Соединяем все вертикальные и горизонтальные проводники, чтобы они плотно прилегали друг к другу.
2. С помощью омметра (прибора для измерения сопротивления) замеряем показатели для собранного контура, обычно они находятся в диапазоне 4-8 Ом, т.е. в допустимых пределах для любого типа грунта – конструкция соответствует требованиям и готова к монтажу.
3. Если результат измерений превышает допустимые значения, необходимо внести в конструкцию изменения, обычно достаточно добавить еще один или несколько проводников, использовать проводники с большей площадью поперечного сечения и т.д.

Методы крепления молниеприемников и их токоотводов

Провода, тросы молниеприемников, также токоотводы можно установить двумя способами:

• при использовании натяжных систем;
• с помощью дистанционных зажимов.

Натяжную систему установки молниеприемников проводят с установкой у основания жестких анкеров, также на крыше здания и на стенах, между ними натягивают трос. Они оборудуются специальной формы натяжными зажимами. Межде анкерами расстояние может быть 20 метров. Такого плана молниеприемники на плоских крышах оборудуются еще и дистанционными элементами, пластиковыми кронштейнами, к примеру. Они удерживают молниеприемники на определенных расстояниях над поверхностью крыши здания.

На плоских крышах и на стенах используют самозабивные, угловые зажимы, они крепятся дюбелями. На крутых крышах зданий, которые покрыты керамочерепицей, зажимы закрепить намного сложнее. Здесь следует использовать коньковые зажимы, они подходят по размерам и по форме к коньковой черепице. Такого плана зажимы, кстати, можно подобрать также под цвет черепицы с целью не испортить внешнюю облицовку кровли в момент произведения молниезащиты коттеджа.

Токоотводы, молниеприемники необходимо между собой связывать, также их нужно связать с элементами здания с помощью специального образца винтовых зажимов, изготовленных из меди, латуни или оцинкованной стали.

1. До того, как начнутся сезоны гроз, ежегодно следует осмотреть молниеотвод, все его части, а также все места крепления для того, дабы при необходимости можно было произвести их окраску и замену.
2. Раз в три года следует проверять исправность всех соединений, зачищать контакты, подтягивать ослабевшие соединения и при необходимости их заменять.
3. Раз в пять лет следует вскрывать заземляющие электроды, проверять надежность соединения электродов, также глубину их коррозии. При уменьшении у проржавевшей детали сечения более, нежели на треть, тогда ее следует заменить.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).

2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.

3. Болт М12 (М14) с 2 шайбами и 2-я гайками.

4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Обслуживание

Профилактическое обслуживание громоотвода включает в себя периодическую чистку стержневого штыря от грязи, пыли и окиси, а также проверки целостности всех соединений.

Самостоятельно смонтировать громоотвод на даче не сложно. Если следовать всем рекомендациям и нормам инструкции по устройству молниезащиты РД 34.21.122-87, то в нужный момент она сработает безотказно.

Несмотря на то, что сделать молниеотвод своими руками просто, рекомендуется обращаться к специалистам для выполнения такой работы. Только профессионалы смогут подсказать какие материалы лучше использовать конкретно в вашей ситуации, оказать квалифицированную помощь в выборе правильного места для установки, и учесть негативные факторы от влияния которых защита может не сработать.

Замеры сопротивления контура заземления

Что следует знать касательно замеров? Имейте в виду, если вы при монтаже постоянно подливали водичку в приямок, все замеры следует повторить на следующий день, когда грунт просохнет.

Иначе высока вероятность погрешности.

Если вам не удалось добиться нормы, а все штыри израсходованы, попробуйте залить в лунку электропроводящий состав для заземляющих устройств. Специальный порошок растворяете с водой и заливаете по стенкам электродов в скважину.

Сверху засыпаете все грунтом и трамбуете почву. Через сутки состав плотно забьет все щели и увеличит плотность прилегания грунта к заземлителю.

В отдельных случаях удается уменьшить сопротивление почти в два раза от изначального!

Замеры с выдачей протокола делаются в обязательном порядке! При подключении дома к электросетям, у энергетиков сетевой компании начинается масса вопросов.

При каких-то нюансах могут вообще отказать. А если у вас будет чертеж схемы заземления и протокол измерения, многие вопросы отпадут сами собой.

Поэтому, когда говорят, что контур заземления можно выполнить полностью самостоятельно своими руками, немного лукавят. Стороннюю организацию или эл.лабораторию с измерительными приборами все таки придется вызывать.

Раньше основным прибором для замера сопротивления контура заземления был М416 и два штыря к нему.

Сегодня все большую популярность получают цифровые аналоги. Например, такие как ИС-10 или измеритель 2120ER.

Обычным мультиметром это не делается!

При проверке модульно-штыревого заземления один колышек забивается на расстоянии четырехкратном от глубины заземлителя, другой на двухкратном. На обычном контуре (треугольник, квадрат, линия), технология немного другая.

Имейте в виду, все замеры делаются летом, в период максимального просыхания грунта.

А теперь об ошибке, о которой многие даже не догадываются.

Через чур хорошее сопротивление, это такой же “косяк” монтажа, как и завышенное!

Оно должно быть на один порядок выше, чем сопротивление заземления на ТП.

Не нужно делать его с “запасом” и радоваться при этом. В противном случае при подключении по системе TN-C-S, вся “дрянь”, включая токи КЗ на землю, будет стекать в первую очередь не через трансформаторную подстанцию, а через заземление вашего дома!

Ток ведь не дурак, он будет стремиться туда, где сопротивление меньше. Именно поэтому многие, после того как сделают идеальный заземляющий контур, подключают свой частный дом по системе ТТ.

Вы то откуда знаете, все ли в порядке на трансформаторе у энергопередающей компании? И когда они там в последний раз делали проверку своего контура?

Как сделать монтаж контура самостоятельно

Для самостоятельного изготовления контура заземления сначала потребуется выбрать его тип, после чего на основе данного исполнения провести подготовительные работы. Они включают в себя такие обязательные процедуры как выбор места под ЗК, подбор необходимых заготовок-штырей, перемычек и т. п., а также подготовку приямка под заземляющий контур.

Рассмотрим этапы предстоящих работ более подробно.

Выбираем место для монтажа

При выборе участка на придомовой территории, подходящего для обустройства защитного контура, исходят из следующих соображений:

• он должен располагаться не слишком далеко от дома; это позволит не только сэкономить на соединительной шине за счет ее небольшой длины, но и уменьшить сопротивление цепи стекания тока;
• грунт в месте обустройства ЗК должен быть достаточно мягким, чтобы можно было вбить в него металлические штыри;
• качество почвы на участке также влияет на эффективность действия заземления (минимальным сопротивлением обладают суглинки, пластичная глина и торф).

Монтируем конструкцию

Сначала подготавливается небольшой приямок глубиной около 40-50 см, по форме напоминающий треугольник с размерами чуть больше чем каждая из сторон будущей заземляющей конструкции. Все последующие действия проводятся в следующем порядке:

1. Прежде всего, по углам вбиваются вертикальные заземлители.
2. Затем их выступающие из грунта концы с отступом примерно на 30 см от поверхности грунта соединяют с заранее подготовленными стальными перемычками с помощью сварки.
3. После этого к одной из вершин (которая располагается ближе к дому) приваривается стальная полоса сечением не менее 48 кв. мм и подводится как можно ближе к распределительному щитку.
4. На конце полосы приваривается стальной болт, к которому прикручивается медный проводник сечением не менее 16 кв. мм.
5. Другой его конец заводится в распределительный щиток и фиксируется в нем на главную заземляющую шину (ГЗШ).

Монтаж контура заземления в форме треугольника
Монтаж линейного контура заземления

На завершающей стадии работ готовая к эксплуатации стальная конструкция засыпается сверху ранее откинутой землей, которая затем хорошо утрамбовывается.

С подробным руководством по монтажу контура заземления Вы можете ознакомиться в статье на нашем сайте.

Проверка устройства

По завершении комплекса монтажных работ, но еще перед тем, как подключить заземление непосредственно к ГЗШ – потребуется проверить его на работоспособность. Существуют хорошо отработанные методики оценки состояния и определение величины сопротивления стеканию тока на землю, учитывающие все составляющие последовательной цепочки (включая переходные контакты).

Под «проверкой» понимается визуальное обследование систем заземления на соответствие следующим требованиям:

• надежность контактов в местах сочленения элементов ЗУ;
• отсутствие следов разрушения на открытых частях конструкций и подводящих медных шин;
• состояние защитной окраски, которую рекомендуется регулярно обновлять, а также наличие маркировки на подводящих проводниках.

Под словом «контроль» понимают периодические испытания заземляющих контуров с целью выявления соответствия их сопротивлений стеканию тока установленным ПУЭ нормам. Согласно требованиям этого документа оно не должно превышать ниже указанных значений.

Согласно требованиям ПУЭ действующие ЗК после их запуска в работу проверяются не реже одного раза в полгода (имеется в виду визуальный осмотр). Обследование, сопровождающееся выборочным вскрытием грунта в подозрительных местах, организуется не реже одного раза за 12 лет.

В заключение отметим, что заземление в частном доме своими руками изготовленное на придомовом участке должно удовлетворять всем требованиям действующих нормативов. Это касается не только правильности выбора и надежности его конструкции, но и таких важных характеристик ЗУ, как сопротивление стеканию тока в землю. Лишь при соблюдении всех этих условий самостоятельно обустроенное заземление в доме с 380 Вольтовой подводкой питающей сети будет выполнять свою защитную функцию. То же самое можно сказать относительно линий питания 220 Вольт.

Назначение молниезащиты.

Для начала, давайте разберемся, что это за «зверь» такой. Говоря сухим техническим языком, это совокупность низкоомных токопроводящих элементов, способных принимать на себя молнию и отводить их ток непосредственно в землю без каких-либо последствий для сооружения.

Вам может быть интересно — Азы электрики.

Молниезащита призвана обеспечивать безопасную эксплуатацию зданий, сооружений и инженерных коммуникаций при попадании в них молний и других грозовых проявлений, которые в тех или иных случаях могут привести к возгоранию или выходу из строя защищаемых объектов и электрооборудования.
