Как установить дымоход в доме через потолок и крышу своими руками: Обзор и советы

Требования к обустройству дымоходов

Основными нормами монтажа дымохода является расстояние к деревянным конструкциям и других легковоспламеняющимся элементам. Итак, сведения представлены следующие:

  • Расстояние к дереву должно быть не менее 15 см, если труба изготовлена из кирпича или бетона.
  • Расстояние увеличивается до 25 см, если материал трубы керамика.

Важно! Обязательно нужно помнить, что не только деревянные конструкции, но и большинство отделочных материалов тоже легко загораются, поэтому расстояние к ним необходимо точно также учитывать

Кирпичный дымоход

Пользоваться популярностью для деревянных домов продолжают дымоотводы из огнеупорного кирпича. Важными правилами его кладки являются следующие:

  • Сделать дымоход от пола к потолку, то есть внутри помещения нужно с использованием известнякового или цементно-известнякового раствора, кладка на крыше осуществляется с цементным раствором.
  • Поверхность трубы внутри нельзя штукатурить.
  • Класть дымоотвод нужно из красного полнотелого кирпича, шов которого не более 10 мм.
  • При большом весе конструкции ее необходимо укрепить с помощью фундамента.
  • Разрушение кирпичной кладки происходит за счет кислотного конденсата, в результате чего обломки попадают внутрь, тем самым обеспечивая уменьшение сечения канала.
    Внутри кирпичных дымоотводов накапливается сажа из-за шероховатости поверхности.

Рекомендовано осуществлять такое мероприятие как гильзовка. Оно заключается в заливке пространства между кирпичом и трубой бетоном, чтобы устранить некоторые негативные моменты.

Керамические дымоходы

Дымоотводы изготовленные из керамики, набирают все большую популярность в деревянных домах. Связано это с такими преимуществами:

  • Модульная система продается уже в готовой сборке.
  • Керамика долговечна, жаропрочна и устойчива к кислотам.
  • В отличие от кирпича здесь не скапливается сажа ввиду гладкой поверхности.
  • При всем этом такие дымоотводы очень тяжелые и требуют прочного фундамента. Тем более расстояние от дымохода к деревянной стене необходимо не менее 25 см.

Металлические дымоходы

Не меньшей популярностью пользуются и дымоотводы из сэндвич-труб благодаря следующим преимуществам:

  • Простота и легкость установки.
  • Легкий вес конструкции, когда не нужен дополнительный фундамент.
  • Благодаря гладкой поверхности нет оседания сажи, не нарушается непрерывная циркуляция тяги воздушного потока.
  • При монтаже заполняется базальтовой ватой для теплоизоляции.
  • Характеризуется долговечностью и безопасностью за счет использования внутри нержавейки.
  • Междуэтажное перекрытие в этом случае решается за счет заводской разделки. Важным моментом является сочленение дымоходных труб, при котором они должны быть снаружи конструкции и не попадать в перекрытие.

Как обезопасить стык дымохода с деревянным перекрытием?

А сейчас мы коснемся самого важного момента, знание которого поможет вам избежать совершенно неожиданного пожара. Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Итак, чем выше температура дымовых газов, тем сильнее нагревается сэндвич труба, и все конструктивные элементы вокруг нее подвергаются температурному воздействию

Поэтому крайне важно позаботиться, чтобы проходные элементы были надежно защищены. И не думайте, что все так просто

Например, обычное дерево без специальной защиты обугливается уже при температуре 200 градусов. А высушенная древесина способна даже загореться при температуре 270 градусов Цельсия! Если же воздействовать на деревянные лаги более суток при температуре 170 градусов, они тоже способны загореться. К сожалению, именно этот момент, о котором многие не знают, часто часто становится причиной пожаров, даже если установлена качественная сэндвич-труба.

Поэтому перекрытие желательно выполнять с хорошим утеплением достаточной толщины, чтобы тепло от трубы до стены и деревянных элементов практически не доставало. Кроме того, чем больше само деревянное перекрытие будет накапливать тепло от сэндвича, тем хуже древесина с каждым разом будет воспринимать это тепло. Конечно, за час-другой обычный утеплитель в узле ППУ не успевает прогреваться до критической температуры, но проблема в том, что, говоря на языке печников, после протопки тепло в древесине и утепляющих материалах накапливается, и постепенно изменяет их химический состав.

Например, при длительном и постоянном накопительном нагревании древесина способна загореться уже при температуре в 130 градусов! А ведь на внешней стороне сэндвича она нередко достигает до 200 градусов (от 75 до 200, как показали лабораторные испытания). Вот и происходит такая печальная вещь, когда печь или камин успешно топили далеко не один год, все было замечательно, и вот однажды хозяева потопили всего лишь на 2 часа дольше и жарче обычного (чтобы обогреться в особо холодный зимний вечер или натопить парную для гостей), а температура в сэндвиче перешагнула критическую температуру, и к уже высушенной за годы древесине перекрытия добралась та самая температура в 130 градусов Цельсия.

Также вам нужно быть осторожными, если  в качестве теплоизоляционного материала ППУ идет минеральная вата. Со временем, от воздействия высоких температур, она тоже меняет свои свойства и даже становится более теплопроводной! Это не значит, что вата однажды рискует загореться, но внешний контур дымохода в этом месте уже будет значительно горячее, чем вы изначально рассчитывали. А вот это фактор, который изначально не брался в расчет!

Вот почему опытные печники советуют не делать слишком плотную изоляцию перекрытия (чем она плотнее, тем больше в себе накапливает тепло). Тем более, естественная возможность обдува воздухом трубы жизненно необходима:

Еще часто допускают опасную ошибку, плохо рассчитывая расстояние между стропилами для прохода трубы, которое не соответствует норме

Обратите еще внимание, что пустой потолочный узел, в который вообще не установили теплоизоляцию, тоже не самый лучший вариант

Учитывайте также то, что материал, который окутывает внутреннюю дугу дымохода, со временем имеет свойство слегка оседать. В результате стык двух стенок получается иногда незащищенным. И, вот если этот стык прогорает (и особенно опасно, если он расположен еще и внутри перекрытия), то огонь, возникший в таких пустотах, погасить будет практически нереально. А потому раз в год-два все проходные узлы сэндвич-дымохода следует внимательно осматривать.

Вот, как правильно организовывается проход сэндвич-дымохода через потолок в самом простом варианте:

Если вы будете устанавливать на дымоход бак с водой, тогда вся установка должна выглядеть так:

Обратите внимание, как при этом должен быть выполнен проход сэндвич-трубы через перекрытие:

И, наконец, если печь или камин нет возможности поставить прямо под место выведения сэндвич-трубы, вам понадобится специальный тройник:

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

  • от бетонных и кирпичных труб до горючих материалов – не менее 130 мм;
  • керамические трубы: если без изоляции – 250 мм, с изоляцией – 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Требования к дымоходам

Есть два основных требования к дымоходу:

  1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
  2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.

Выбор дымохода

Перед тем как вывести дымоход через стену, необходимо решить, устройство какого именно типа дымохода вы собираетесь применять.

На рынке представлено множество вариаций, но не все из них подходят под монтаж для деревянного дома. Среди наиболее востребованных систем следует выделить две.

  1. Одностенные дымоходные системы. Их изготавливают из оцинкованной листовой или нержавеющей стали. Одностенные системы обладают одним существенным преимуществом — доступная цена. Этот вариант хорошо подойдет для недорогих загородных домиков или дачи. Но если вы вложили в дома немалую сумму, тогда от данной идеи лучше отказаться, поскольку одностенные стальные дымоходы не отличаются длительным сроком службы. Помимо этого, потребуется организовать высокоэффективную теплоизоляцию. Помимо металлических труб, одностенные системы часто выполняют из керамических и полимерных аналогов. Но их стоимость выше.
  2. Двустенные дымоходы. Двустенные дымоходы или сэндвич системы — это оптимальное решение для деревянного дома. Особенность конструкции заключается в низкой теплопроводности и многослойности. Устройство двустенного дымохода включает две трубы разного диаметра, которые располагаются внутри друг друга, и теплоизоляционный материал, заполняющий промежуточное пространство между трубами. Выбирая подобное устройство для частного дома, приобретайте обязательное с соединением типа мама-папа. В продаже доступны конструкции с фланцевым соединением, но они больше подходят для промышленных целей.

Советы по монтажу

Чтобы правильно выполнить монтаж, применяя одностенные или двустенные дымоходные системы, придерживайтесь некоторых рекомендаций. Ваш главный ориентир — это инструкция к отопительному оборудованию, дымоход для которого вы собираетесь организовать своими руками.

  1. Сделайте разметку на стене, ориентируясь по уровню отвода от отопительного котла или печи.
  2. Согласно разметке в стене проделывается отверстие. Причем его диаметр должен в полтора раза превосходить диаметр канала дымохода. Это требуется для того, чтобы между дымоходом и деревянной стеной установить проходной стакан.
  3. В полученное отверстие вставляется патрубок. Один его конец монтируется на отопительное оборудование, а второй идет на тройник. Тройник — незаменимая вещь, позволяющая организовать эффективный отвод конденсата.
  4. В пространство между стеной деревянного дома и патрубком образуется пустота, заполняемая теплоизоляционным материалом.
  5. Сверху изоляции монтируется кожух из жести.
  6. На патрубке закреплен уже тройник, с наружной стороны которого устанавливается труба, направленная вертикально.
  7. Если крыша двухскатная, труба должна доходить до конька. Если крыша плоская, конец трубы дымохода будет возвышаться над ней минимум на 50 сантиметров.
  8. Никогда не выполняйте монтаж трубы дымохода вплотную к стенам деревянного дома. Расстояние между элементами составляет минимум 20 сантиметров. Чтобы добиться нужного расстояния, используйте крепежные кронштейны.

Провести через стены деревянного дома дымоотводные каналы не сложно, если грамотно выполнить проход, использовать эффективные теплоизоляционные материалы и применить дымоотвод соответствующего качества. Монтаж часто осуществляется своими руками.

Обязательно прочтите эти материалы:

    • Подключение печи к дымоходу
    • Соединение котла с дымоходом
    • Инструкция котлов Протерм

Разделка трубы на металлочерепице

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

Особенности примыкания к коаксильной круглой трубе:

  • Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
  • При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Расположение дымоотвода

Дымоходная конструкция располагается в разных местах крыши. Чаще трубы пускают сквозь кровельный конек. В этом случае проще гидроизолировать стыки дымоотвода и крыши. Область установки не позволяет снегу скапливаться на верхней части конструкции. Дождевая вода тоже не накапливается, поскольку стекает по стенкам. Все эти факторы свидетельствуют о том, что влага не наносит вреда герметизации и потолочно-кровельная поверхность остается сухой при любых погодных условиях.

Другой вариант размещения дымохода задействует область, находящуюся ниже конька крыши. В этом случае усиленная гидроизоляция не требуется. Для защиты устанавливается защитный кожух. Он опускается ниже дымоходной конструкции на 70–80 см. В сравнении с размерами основаниями трубы кожух делается на 30–40 см шире с каждой стороны. Таким способом могут заделываться стыки по периметру трубы, что предотвратит попадание воды под кровельное покрытие и потолок в парилке останется сухим.

Если дымоотводная система выводится в центре, нижней части ската крыши, нужна надежная изоляция от влаги. В месте соединения дымохода с кровлей, может просачиваться влага, особенно в дождливую погоду. Вся жидкая масса стекает с конька и возникает риск протекания сквозь плохо герметизированные отверстия. Для защиты устанавливается дополнительная конструкция с коньком, скатами и двумя желобами на стыках с главной кровлей.

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее:

  • Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
  • Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
  • Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
  • Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

Строительные нормативы

Дымоходы проектируются и монтируются в соответствии с СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Дымовые трубы должны соответствовать следующим требованиям:

  • Высота от устья до колосниковой решетки должна быть не менее 5 метров.
  • Внутренний канал не должен иметь суженных участков.
  • Высота над плоской кровлей – не менее 0, 5 м (лучше 1 м).

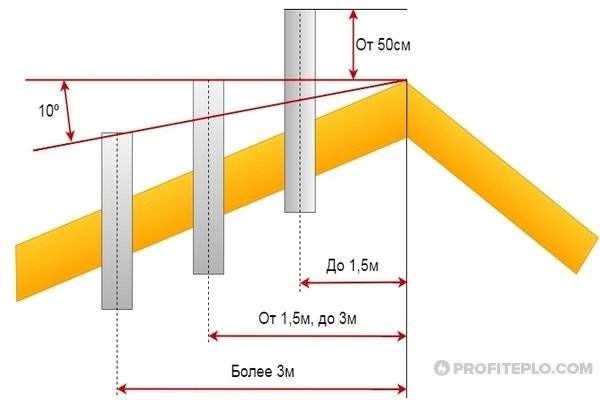

  • Высота оголовка при скатной кровле:
  1. При расстоянии менее 1,5 м от конька (парапета) – не ниже, чем на 0,5 м от конька.
  2. Если расстояние до конька от 1,5-3 м – не ниже уровня конька.
  3. Если расстояние до конька от более 3 м – высота не должна быть ниже линии, проведенной от конька под углом 10° к горизонтали (вниз от горизонтали).
  4. При расчетах следует учитывать не только высоту ближайшего к дымоходу конька, но и высоту самого высокого конька здания (или самой высокой части здания).

Трубы могут иметь наклонные участки под углом не менее 30° к вертикали, величиной сдвига трубы не более 1 м по горизонтали. Площадь сечения наклонных участков не должна быть меньше площади сечения горизонтальных участков.

Требования пожаробезопасности к дымоходам

Расстояние между наружной поверхностью кирпичных или любых других дымоходов (с утеплением) и конструкциями стен, перекрытий кровли должны составлять не менее 130 мм. Расстояние от конструкций до деревянной стены должно составлять не менее 260 мм.

Если дымовая труба в районе свеса кровли проходит близко от стропил, обрешетки и других горючих материалов, место прохода должно быть изолировано негорючими материалами.

Дымоход твердотопливных, дровяных и торфяных отопительных приборов в обязательном порядке должен иметь сетчатый искрогаситель с ячейкой размером не более 5×5 мм, если кровля имеет покрытие из горючих материалов (битумной черепицы, рубероида, ондулина) или на нее попадают листья. При монтаже дымохода в деревянном доме обязательно следует устанавливать искрогаситель.

Сила тяги и высота

Высота борова – основной параметр, определяющий силу тяги.

Другие факторы, влияющие на силу тяги:

  • Достаточное утепление трубопровода.
  • Гладкость стенок дымоходного канала.
  • Толщина слоя сажи на стенках.
  • Наличие оголовка или дефлектора (не мешающего свободному выходу дыма).
  • Подвод воздуха к топке.
  • Перекрытие канала задвижками, намерзшим на устье конденсатом или льдом.
  • Правильно подобранная величина внутреннего сечения.

Как выбрать диаметр

Диаметр внутреннего канала дымохода обязательно должен совпадать с диаметром выходного патрубка котла (информация из паспорта теплогенератора).

В СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» приводятся размеры сечения внутреннего канала в зависимости от мощности теплогенератора:

  • До 3,6 кВт – 140×140 мм (диам. не менее 158 мм).
  • 3,5-5,2кВт – 140×200 мм (диам. не менее 189 мм).
  • 5,2-7,0 кВт – 140×270 мм (диам. не менее 219 мм).

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

  • Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
  • Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.
