Как самостоятельно вывести дымоход через стену: расчеты и схемы + пошаговая инструкция по монтажу

Монтаж

Начинают монтаж труб с разметки места прохода через стену. К патрубку теплогенератора всегда крепят горизонтальную монотрубу без утеплителя – температура отходящих газов в этом месте высока, утеплитель просто спечется и будет деформировать трубу.

Длина горизонтальной части не должна превышать 1 м. Затем крепят переходной элемент на сэндвич. Модули при монтаже просто вставляют одна в другую. Все стыки элементов стягивают специальными обжимными хомутами.

Затем делают проход через стену, монтируют тройник (по нему конденсат беспрепятственно стекает в емкость), присоединяют элемент с ревизией, элемент с емкостью для сбора конденсата, заглушку.

Устройство отверстия

Перед тем, как вывести дымоход через стену, просверливают отверстие в стене. Для этого применяют мощные перфораторы со специальными насадками больших диаметров, не просверливающие, а как бы вырезающие кусок стены. В деревянных стенах отверстие можно выпилить.

Чтобы каждый монтажник не изобретал узлы и элементы для прохода дымохода через стену, конструкторы придумали специальный проходной узел.

На стену устанавливают специальный стальной фланец с патрубком или коробом внутри стены – сначала наружную часть, проводят через него трубу, вымеряют расстояния, чтобы труба проходила строго горизонтально и по центру патрубка, закрепляют трубу.

Крепят наружный фланец, заполняют пространство между патрубком и стеной утеплителем. Затем крепят внутренний фланец. Фланец снаружи (да и внутри также) по периметру герметизируют термостойким герметиком.

Изоляция герметиком со стороны улицы должна быть еще и водостойкой – чтобы осадки не попадали в зазор и утеплитель, и не служили причиной замокания стены и подгнивания древесины.

Форма фланца – круглая или квадратная – принципиального значения не имеет.

Крепление к стене

Крепить дымоход к стенам следует при помощи штатных хомутов и кронштейнов для крепления сэндвич-конструкций. Оптимальное расстояние между креплениями – не менее 500 мм. Нижняя часть трубы обязательно устанавливается на прочный кронштейн, закрепленный на стене, или на подставку.

Если дымопровод поднимается над скатом кровли более, чем на 1 м, необходимо закрепить конструкцию растяжками; если более, чем на 1,5 м, необходимо предусмотреть дополнительный крепеж – например, прочную штангу, надежно закрепленную на стене.

К штанге крепят трубу с помощью все тех же хомутов. Сама сэндвич-труба, собранная из модулей из тонкой стали, не обладает необходимой жесткостью и прочностью и при сильных ветрах может наклоняться и даже разрушаться.

Герметизация

Герметизируют стыки элементов, нанося на обе стыкуемые поверхности термостойкий герметик. Для герметизации стыков лучше применять силикатный герметик – он выдерживает температуру до 850°С и выше. Для герметизации фланца и отливов – силиконовый герметик, выдерживающий до 250°С.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Способы изготовления дымоходов

Монтаж системы, с помощью которой осуществляется вывод продуктов сгорания, может выполняться из следующих материалов:

• кирпич;
• керамика;
• металл.

Разновидности наружных дымоходов

Дымоход в деревянном доме из кирпича – решение, которое сейчас практически не используется. Применение обосновано, например, в процессе реставрации, когда нужно воссоздать первоначальный облик дома, который представляет историческую ценность.

Керамические изделия являются более современным решением. Представляет собой конструкцию из специального дымоходного кирпича, утеплителя и внутренней керамической трубы. Их монтаж позволяет обеспечить гладкость внутренних стенок и снизить оседание сажи на внутренней поверхности трубы.

Металлический дымоход – это составная труба, состоящая из двух оболочек с уложенным между ними утеплителем. Для каждого типа конструкции предъявляются свои требования по монтажу и проектированию. Поэтому без детального рассмотрения каждого в отдельности сложно понять технологию устройства через стену.

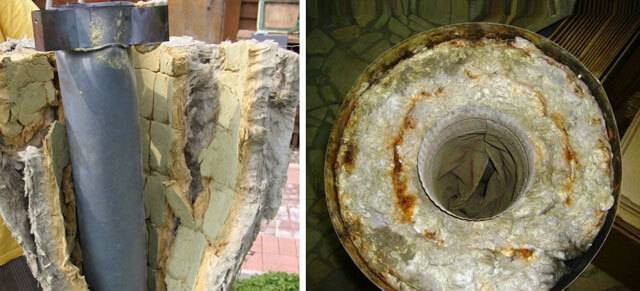

Срок службы

Сроки службы дымовых труб зависят от конструкций и материалов, из которых они сделаны.

Керамический дымоход простоит до 40 лет. Производители декларируют и 50 лет и больше, но пока еще никто не проверил. Кирпичный может простоять и больше, но вкладыши из нержавейки придется менять через 15-20 лет.

Сэндвич хорошего качества простоит лет 15-20 и даже больше. Срок службы зависит от материала и толщины внутреннего вкладыша – хорошая нержавейка внутренней гильзы толщиной 1 мм простоит 20 лет. Эмалированный вкладыш из углеродистой («черной») стали – лет 15.

Срок службы вкладыша зависит от вида нагревательного агрегата (точнее, от вида топлива и температуры нагрева отходящих газов).

Самые короткие сроки службы – у дымоотводов для камина и угольных котлов, у которых в момент сильного горения отходят очень горячие газы. Чуть длиннее срок эксплуатации у дымоотводов от котлов и каминов на торфе, брикетах и дровах. Дольше всего прослужат дымоотводы для пеллетных и газовых котлов.

Монтаж сэндвич-дымохода через стену

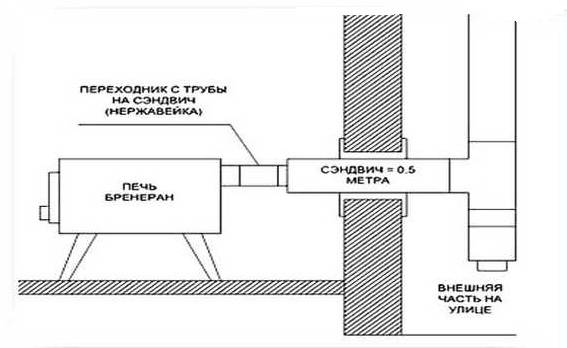

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Преимущества и недостатки сэндвич-дымоходов

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Этап четвертый. Окончание работ

По завершении сборки конструкции удаляется защитная пленка. Помните о том, что в идеале длина конструкции должна составлять примерно 6 метров от колосника. Помимо того, все стыки и зазоры следует тщательно герметизировать.

С этой целью используется специальный огнеупорный герметик, который способен выдерживать температуру минимум в 1000 градусов. Нанесение герметика выглядит следующим образом.

1. Если трубы внутренние, то на внешнюю поверхность верхнего элемента.
2. Если внешние, то просто на внешнюю поверхность.
3. Если речь идет о переходе с обычной трубы на сэндвич, то извне, по окружности.
4. А если соединяется обычная труба или прочие модули, то так, как описано в предыдущем варианте.

По окончании всех работ небезопасные зоны конструкции в обязательном порядке проверяются на температуру. Помимо того, в дымоходе следует предусмотреть еще и ревизию, дабы в дальнейшем не было никаких трудностей с осмотром и чисткой. Ревизия может представлять собой как небольшое отверстие с дверкой, так и съемный модуль.

Видео – Установка сэндвич дымохода своими руками

Как сделать колпак на трубу дымохода

Оформление вывода на крышу

Данный этап, то есть вывод конструкции на кровлю, является самым сложным, поэтому ему следует уделить особое внимание. Для вывода понадобится специальное приспособление, именуемое крышкой разделкой. Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога

Она представляет собой конструкцию из металла, предотвращающую соприкосновение стенок конструкции с материалами, входящими в состав кровельного пирога.

Обратите внимание! При выборе такой разделки в обязательном порядке нужно учесть, каков угол наклона кровли.  Так, стандартные изделия можно устанавливать на крышу с углом в 30-55 либо же 15-30 градусов

Вначале место, где труба будет выводиться на кровлю, размечается при помощи карандаша или маркера. Далее согласно разметке изнутри проделывается отверстие

Важно, чтобы оно идеально подходило для свободного прохождения сэндвич-дымохода

Затем изнутри крепится лист металла, а извне – описанная выше разделка. Далее конусный элемент разделки корректируется согласно конкретному углу наклона поверхности, а края заводятся под конек.

Для улучшения герметичности соединения разделки с трубой применяется регулируемый фартук. По окончании монтажа фартука можно приступать к установке следующего элемента. Труба наращивается до требуемой высоты, после чего поверх устанавливаются нужные приспособления (о них мы уже говорили).

В качестве заключения. Особенности использования

В ходе эксплуатации в конструкции скопится сажа, способная уменьшить показатель полезного сечения или даже стать причиной воспламенения. По этой причине следует производить чистку сэндвич-дымохода хотя бы дважды в течение сезона отопления. А для этого используется предварительно обустроенная ревизия.

Два универсальных способа прочистить дымоход

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

Как видим, процесс установки не является сложным или трудоемким, так как конструкция весит немного. И если вы уже подобрали подходящий вариант и приобрели все необходимое, тогда смело приступайте к делу! Удачи в работе!

Советы профессионалов

При устройстве дымоотвода стоит воспользоваться советами специалистов, чтобы сделать идеальный узел для выхода дыма. Трубку, которая идет с наружной части, собирают по конденсату. Если выполнять процедуру по дыму, конденсат способен просочиться в гильзы. Утеплитель нельзя смачивать, в этой ситуации трубки будут плохо изолированы, а наружная гильза может спровоцировать пожар при нагреве стеновых конструкций. Помимо этого промерзание жидкостей способно стать причиной образования прорех на трубках, а кислота внутри конденсатного вещества провоцирует прогорание вкладыша изнутри. Вытекание дыма на открытых пространствах не опасна, ее можно ликвидировать, если дополнительно смазывать стыковые части герметиком.

Не рекомендуется снижать диаметр отверстия дымохода, это может спровоцировать остановку либо снижение тяги. Дымоходный канал обязательно очищают от сажи дважды в год, а оголовную часть от льда, снега или намерзшего на него конденсата. Сэндвич-трубам не нужно дополнительное утепление, кроме участка прохода сквозь перегородку либо стенку. Для этой цели лучше использовать утеплители огнеупорного типа и исключить применение стекловаты. Участок, в котором труба пролегает через стенку, необходимо в обязательном порядке утеплять при помощи керамической или базальтовой ваты, асбеста либо вспененного вермикулита. Применение асбеста не доставляет проблем, на завершающем этапе изделие не начнет пылить и выделять опасные вещества.

При работе со стенками из дерева необходимо помнить об опасности их возгорания, поэтому ставить дымоходы в таких строениях гораздо сложнее, если сравнивать их с кирпичными. Когда дымоход выводят сквозь деревянную стенку, необходимо строго соблюдать дистанцию от трубы до стены, она не должна быть толще 260 мм. Дополнительно нужно позаботиться о теплоизоляционной части и обработать стены антипиренами. Ставя дымоход в таком строении, понадобится изолировать поверхности стенок возле монотрубы и патрубка выхода от теплового генератора. Такую изоляцию создают с помощью горючих материалов, например, плитки, штукатурки, камня либо металлических листов.

https://youtube.com/watch?v=SrXoY-IEbs0

Как монтировать дымоход?

Процесс монтажа дымохода подразделен на несколько основных этапов, которые состоят из:

• Подготовительных работ;
• Монтажа элементов крепежа;
• Собственно установки дымохода.

Общие этапы работ:

Требуется просверлить отверстие в стене, через которое будет выходить сам дымоход, с помощью специального инструмента. Современные модели обладают регулируемыми насадками и системами активного охлаждения, чтобы исключить появление трещин на поверхности фасада.

1. Проход через бетонную/кирпичную стену. Бетонные и кирпичные стены представляют собой наиболее удобный материал, который не требует дополнительной обработки. Рекомендуется дополнительно шпаклевать место создания отверстия, дабы исключить вероятность скорой деградации стены помещения.
2. Проход через деревянную стену

   При работе с деревянными поверхностями следует тщательно защитить от перегревания. Через трубу проходит горячий воздух, который может привести к непреднамеренному воспламенению материалов.

   В качестве изоляционного материала нередко используют керамические смеси, термостойкие изоляционные материалы и даже стекловату. Не следует экономить на термоизоляции, так как последствия могут быть весьма печальными!

   Нюансы монтажа места прохода печной трубы через деревянную стену

• После этого на наружной стороне дома производят монтаж элементов, которые будут удерживать трубу дымохода в едином положении. В комплекте обычно присутствуют дюбеля необходимого диаметра, с помощью которых можно выполнить эту задачу.
• Собственно дымоход собирается из нескольких отдельных частей, по аналогии с конструктором. Современные модели имеют удобные механизмы для крепежа, которые позволяют выполнить данный этап в течении считанных минут.

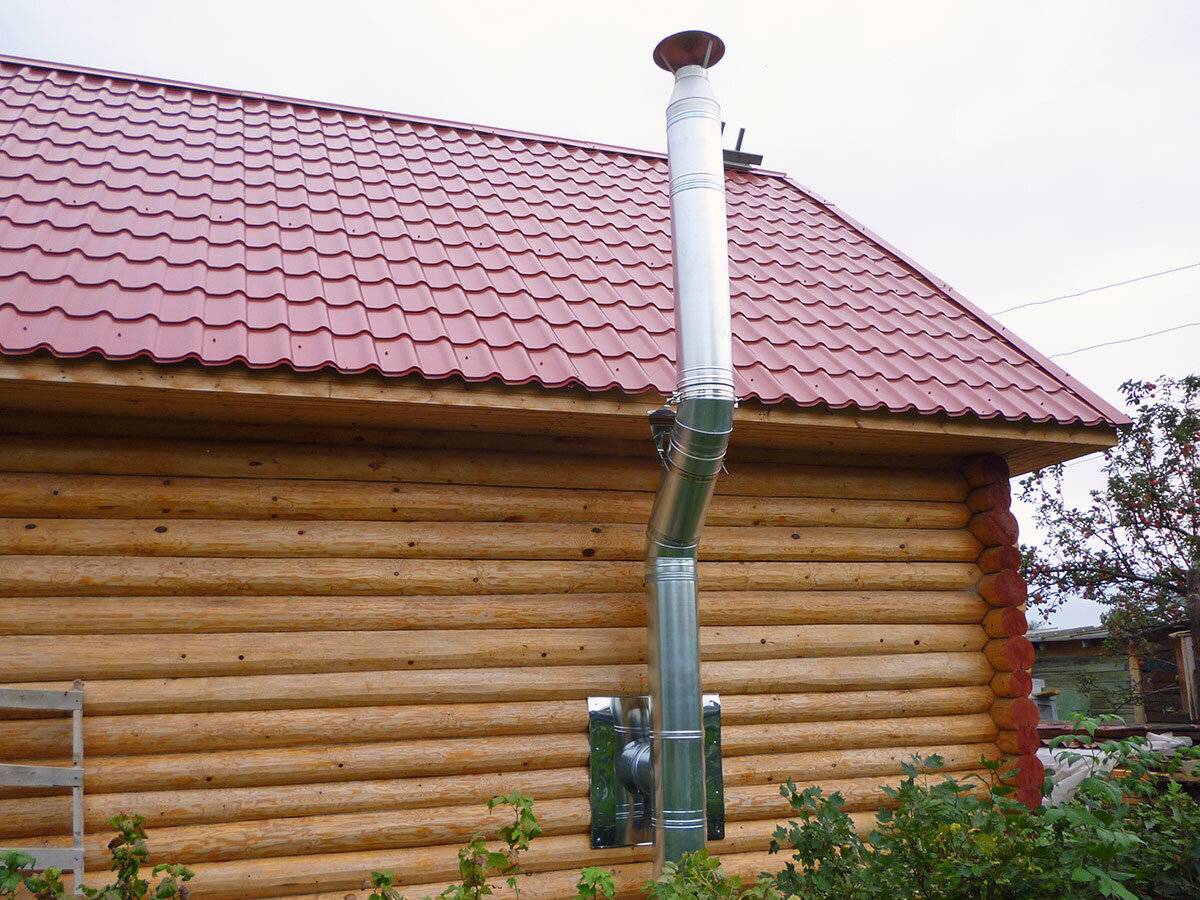

Примеры готового монтажа на фото:

Пример 1

Пример 2

Пример 3

Какие декоративные материалы используют для отделки «слабых» участков?

Стариковский керамзит используется в современных проходных устройствах редко, сейчас по большей степени используют различные базальтовые наполнители или различные фиброцементные плиты. Выглядят они, как гипсокартон и хорошо режутся. Это вообще самый лучший материал на данный момент. Фиброцементные плиты имеют много коммерческих названий.

Часто используется кирпич, тут правило простое – кирпич укладывается от трубы на всю длину, и этого, в принципе, достаточно для огнезащиты. Жар в основном снимается кирпичом, но немножко фиброцементной плиты по периметру все равно не помешает.

Отлично подходит керамогранитная плитка, потому что она выдерживает температуру до 1500 градусов, и ее можно использовать для декоративной отделки вместе с огнезащитой. Можно положить ее аналог – это очень стойкая специальная жаропрочная плитка с названием терракот. Отличная плитка, которая используется для термозащиты и одновременно для оформления помещения, как на полу возле печки, так и на стене в месте вывода дымохода.

Как монтировать самый пожароопасный участок дымохода

При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.

Первый сегмент дымоотвода делается из фрагмента меньшей трубы.

Правила техники безопасности

Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр

Важно соблюдать строительные нормы и правила

Располагают газоход подальше от кабеля, газовой трубы.

Как установить дымоход через крышу

При выводе дымохода из сэндвич труб через крышу, надо учитывать расположение балок перекрытия и стропильных ног на кровле. Надо подгадать так, чтобы труба проходила между этими элементами. Минимальное расстояние от наружной стенки трубы до горючего элемента должно быть не менее 13 см, и это — при условии, что горючий элемент будет защищен утеплителем. Чтобы выполнить это требование, часто приходится смещать трубу. Делают это используя два угла под 45°.

Смещение трубы для прохода через потолочное перекрытие

Обратите внимание, что монтаж сэндвич-дымохода от твердотопливного котла начинается металлической трубой без утепления. На фото выше она черного цвета

После нее ставится переходник на сэндвич, и в проходной узел заходит уже дымовая труба с утеплением.

В потолке вырезается отверстие, которое отвечает пожарным нормам — 250 мм от края трубы, если перекрытие будет защищено теплоизоляционным материалом. Вырезав отверстие, его края закрывают негорючим теплоизоляционным материалом. Лучше всего для этого подходит минерит (прибивается гвоздями или крепится саморезами по дереву).

Серый материал по периметру отверстия — минерит

В полученный короб заводится труба сэндвич дымохода. Она должна быть направлена строго вертикально, без малейших отклонений. Жестко фиксировать ее нельзя, можно только придать направление, установив несколько планок, которые будут ее придерживать, но двигаться вверх/вниз она сможет без труда. Это необходимо, так как при нагреве ее длина значительно увеличивается.

Оставшееся пространство закладывается базальтовой ватой (проверьте температурный диапазон). Еще вариант — насыпать керамзита, гранулированного вспененного стекла. Раньше еще засыпали песок, но рано или поздно, он весь просыпался сквозь щели, так что сейчас этот вариант непопулярен. С лицевой стороны вся эта «красота» закрывается листом нержавейки, под который подкладывается (между ним и потолком) негорючий материал. Раньше это был асбестовый лист, но так как асбест признан канцерогеном, стали использовать картон из минеральной ваты.

Есть еще один вариант. Оббить края отверстия минеральной ватой, а затем вставить готовый потолочно-проходной узел из нержавейки. В нем сразу есть и короб, и декоративный нержавеющий экран.

Готовый потолочно-проходной узел (один из вариантов)

Выведя трубу на чердак, проделывают отверстие в кровельном пироге. Все пленки в месте прохода (пароизоляцию и гидроизоляцию) надрезают крест-накрест. Полученные треугольники заворачивают и закрепляют скобами из степлера. Так урон получается минимальный. Обнажившуюся обрешетку обрезают так, чтобы до трубы было не менее 13 см.

Как вывести дымоход через крышу — проход потолочного перекрытия и кровли

На правом фото выше проход через кровлю неправильный — слишком маленькое расстояние между трубой и досками. По-хорошему надо обрезать их по нормативу, оббить тем же минеритом. Получится должно нечто, похожее на следующее фото.

Правильный проход сэндвич-дымохода через кровлю

Далее, после настила кровельного материала, на трубу надевается мастер-флеш, юбке придается нужная форма (под форму кровельного материала).

Мастер-флэш для сэндвич-дымохода — резиновый колпак с гибкой «юбкой»

Стык резины и трубы заделывается термостойким герметиком. Также герметиком промазывается поверхность кровля под «юбкой».

Установленный на трубе мастер-флэш

Обратите внимание, каждое соединение модулей сэндвича стянуто хомутом. Для внутреннего дымохода это тоже справедливо

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!
