Создание каркаса из металлопрофиля под гипсокартон

Разметка помещения

Каркас требует правильной разметки стен. Если этого не сделать, то конструкция будет кривой. Перечень инструментов для работы:

  • обработанный мелом шнур, такой продают в строительных магазинах;
  • рулетка
  • карандаш;
  • гидроуровень;
  • уровень.

Если мастер не уверен в ровности потолка, то использует гидроуровень, чтобы найти нулевую точку. В углу комнаты от пола делает отметку 100 см. Прикладывает к ней одну сторону инструмента, а вторую устанавливает на противоположном углу, когда вода выровняется, карандашом на ее уровне чертит короткую линию. Процедуру проделывает со всеми сторонами помещения.

От потолка вниз по стене отмеряют не более 10 см. Ставят отметку, от которой замеряют высоту до нижней черты. Полученный размер переносится на все углы комнаты. Это идеальный способ добиться единой плоскости. В работу желательно подключить помощника.

На уровне двух отметин сильно натягивают шнур, берут рукой за материал ближе к середине, оттягивают его от поверхности и отпускают. Вследствие этого останется ровный отпечаток, который послужит маяком для установки стартовых профилей. Подобные манипуляции проделываются по всему периметру комнаты.

разметка_помещенияДля получения качественного каркаса для гипсокартона следует чётко следовать инструкции

Можно воспользоваться другими способами: вниз от потолка отступить 10 см и отметить это место карандашом, приставить на уровне черты длинный уровень и отрегулировать его, потом поверх него прочертить линию, на край которой снова ставят инструмент и проводят аналогичную работу. И так делают, пока не разметят весь периметр помещения.

Описание материала: какой гипсокартон брать

Гипсокартон – сэндвич из двух кусков специального картона с гипсовой прослойкой – способен сделать из наших унылых квартир общего типа царские апартаменты. Из него можно вырезать любую геометрическую фигуру, он не горит и не представляет никакой опасности для нашего здоровья, поскольку гипс – материал природный. Наши стены и потолки гипсокартон может изменить до совершенной неузнаваемости.

Первый инструмент, который нам пригодится, это – карандаш или ручка, или компьютер, потому что мы будем чертить схемы. Ваша фантазия уже наверняка подсказала вам, что вы хотите видеть над своими головами. Прежде чем заняться творчеством, не забудьте произвести необходимые замеры: длина, ширина помещения, высота стен. Определитесь, на какую высоту вы опустите потолок, не “придавит” ли он вас. Затем наносим на чертеж схемы: (каркас первый, каркас второй, светильники и т. д.). Теперь пора в магазин (кстати, там вам могут подсказать какие профили вам нужны, чтобы собрать каркас).

Этапы монтажа: как крепить профиль к стене для гипсокартона

Перед установкой обрешетки сначала производится подготовка поверхности стен. Идеально выравнивать шпатлевкой стены необязательно, а вот избавиться от остатков старой отделки и осыпающейся штукатурки стоит. Если повреждений немного, достаточно просто замазать дыры стартовой шпатлевкой, но в случае с отпадающей коржами штукатуркой, ее необходимо полностью сбить.

Составление чертежа

Сначала нужно измерить длину и высоту обшиваемой стены. Сложив эти значения и умножив на 2, мы получаем периметр поверхности. Если на стене присутствуют оконные или дверные проемы – нужно также измерить их периметр и нанести на составляемый проект. При составлении чертежа стоит сразу учесть места крепления подвесных элементов мебели, если таковые есть в наличии.

Подготовка инструмента

Прежде чем приступать к работе, подготовьте необходимый инструмент.

А именно:

  • Перфоратор;
  • Шуруповерт;
  • Строительный уровень и отвес;
  • Молоток или киянка;
  • Измерительная рулетка;
  • Ножовка или электролобзик (в случае с деревянным каркасам);
  • Болгарка или ножницы по металлу (для резки металлопрофиля);
  • Строительный или простой карандаш (можно использовать маркер);
  • Крепеж (дюбели, саморезы, кронштейны-крокодилы и тяги).

Элементы крепления для деревянного каркаса и металлического значительно отличаются. Металлический профиль крепится кронштейнами, а деревянный брус саморезами.

Когда инструмент готов, можно приступать к монтажу каркаса. Рассмотрим подробно оба варианта.

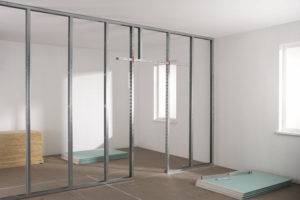

Установка металлической обрешетки

Если есть необходимость, сначала на стену переносится чертеж будущей конструкции с соблюдением масштаба и четкой вертикали/горизонтали (для этого есть строительный уровень и подвес или же лазерный уровень, который сразу дает четкую вертикаль, горизонт и при необходимости диагональ).

Монтаж пошагово:

  1. Начинается установка с крепления направляющих по периметру поверхности с учетом дверных и оконных проемов (при наличии). Отступ от стены определяется, согласно ее неровности.
  2. В направляющие заводятся вертикальные стойки и крепятся к стене с помощью кронштейнов, дюбелей и саморезов-клопов. Оптимальный шаг крепления – 60 см. Каждая стойка крепится к стене в трех местах (не менее).
  3. Если стену перед обшивкой планируется утеплить, между профилем прокладывается минвата или другой утеплитель.

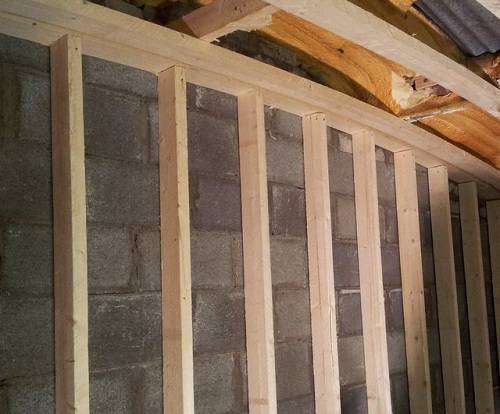

Монтаж деревянной обрешетки

Деревянный каркас для ГКЛ устанавливается по принципу, схожему с описанной выше инструкцией. В качестве направляющих используется брус 70х40 мм, а для стоек – рейки 50х30 мм. Материал крепится к стене при помощи дюбелей, шаг 50 – 60 см. В случае с утеплением стен между стоек закрепляется минеральная вата, пенопласт или другой выбранный материал.

Как правильно крепить гипсокартон к стене с профилем

Красивые сложные перегородки и ровные поверхности создаются на основе специального каркаса из алюминиевого или стального оцинкованного профиля. Он немного уменьшает пространство комнаты, но зато скрывает все дефекты и неровности стен, позволяет дополнительно утеплить помещение и обладает высокой паропроницаемостью и шумопоглощением.

Такие элементы можно сделать только на основе каркаса

Необходимые материалы и инструменты

Для работы следует изучить пошаговую инструкцию, начертить эскиз комнаты с указанием размеров и сделать разметку расположения каркаса и панелей, высчитать расход материала и подготовить следующие инструменты и материалы:

  • рулетка, уровень, линейка, карандаш;
  • перфоратор, дрель с насадкой миксер, шуруповёрт;
  • дюбеля, саморезы, шурупы;
  • деревянные бруски размером 30х50см или оцинкованный профиль для создания каркаса, подвесы, крабы;
  • молоток обычный и резиновый, серпянка;
  • строительный нож для резки гипсокартона;
  • специальный клей на основе цемента или гипса, чистая ёмкость для его разведения, шпатель;
  • валик, кисть и мастерок, стремянка;
  • шпаклёвка для затирки швов и шляпок крепежа;
  • листы гипсокартона: для жилых комнат — ГКЛ, для ванной и кухни — ГКЛВ. Чтобы посчитать расход панелей, нужно из общей площади стен вычесть площади оконных и дверных проёмов и прибавить 10–15% на возможные отходы. Выбирать длину панели следует исходя из высоты потолка, 2,5 м или 3 м, чтобы поверхность закрывалась цельным листом.

Подготовительные работы

ГКЛ листы можно крепить к различным видам оснований, каждый имеет свои технологические особенности. Перед монтажными работами необходимо подготовить поверхность. Вот основные этапы работ:

  1. Снять старую отделку, удалить грязь, пыль и осмотреть стены.
  2. Для каркасного способа выравнивание черновой основы не требуется, нужно обработать её антисептической пропиткой.
  3. Рулеткой замерить габариты стены и сделать разметку с точным указанием мест размещения профилей и подвесов. Минимальная толщина каркаса составляет 4,5 см, слой утеплителя или неровности на стенах добавляют толщины и отмечают соответствующие точки на потолке и на полу.
  4. С помощью отвеса начертить вертикальные линии с шагом 60 см — места крепления стоек. подвесы, причём расстояние от верхней и нижней направляющих до подвесов должно составлять не менее 25 см.
  5. Для создания деревянной обрешётки следует набить рейки саморезами или гвоздями вертикально с шагом 60 см, подложив под них подкладки из шпона или фанеры. Такой каркас следует пропитать антисептиком.
  6. Алюминиевый профиль нарезать на равные отрезки. Направляющий UD профиль крепят к потолку и к полу, а также к стенам дюбелями с шагом 30–40 см, проверяют вертикальность отвесом. Чтобы плоскость каркаса находилась на одном уровне, пользуются подвесами, достаточно фиксации каждой планки в двух точках.
  7. Строго по разметке зафиксировать несущий профиль, соединяя вертикальные и горизонтальные планки специальными крабами. При необходимости усилить конструкцию можно с помощью горизонтальных перемычек из CD профиля.

Крепление листов ГКЛ

Теперь можно приступать к обшивке каркаса гипсокартонными панелями. Делается это так:

  1. Первую цельную панель фиксируют впритык к стене двумя шурупами и корректируют её положение. Затем через каждые 30 см вкручивают саморезы. Чтобы шляпки не торчали и панели не трескались, необходимо отступить 1,5 см от края и утопить шуруп на 1,5 мм. Зазор 12 мм от пола после монтажа нужно зашпаклевать.
  2. Ряд цельных листов крепится встык от пола к потолку, над дверными и оконными проёмами используют обрезанные куски, ими же зашивают оставшиеся участки.
  3. Зашпаклевать все швы, шляпки саморезов, сколы. На швы наклеивается укрепляющая сетка или лента. Затем поверхность листов грунтуется. Для лучшей адгезии при нанесении финишной отделки.

Пошаговая инструкция по сооружению

Установка каркаса на стену должна выполняться после окончания мокрых процессов и до сборки чистового пола, на потолок – после завершения отделки и прокладки инженерных коммуникаций. Все работы ведут в следующем порядке:

  1. Разметка;
  2. Сборка каркаса;
  3. Монтаж листов;
  4. Отделочные работы.

1. Разметка

На полу и потолке отбивочным шнуром наносят положение будущих стартовых брусьев каркаса с учетом их толщины. Перенос меток между полом и потолком выполняют лазерным уровнем или магнитным отвесом. В это же время отмечают местоположение дверных проемов, места крепления вертикальных стоек с учетом выбранного шага.

2. Сборка каркаса

По отмеченным линиям на полу и потолке закрепляют стартовые брусья дюбель-гвоздями, длиной не менее 3.5 см. Следом устанавливают вертикальные бруски, примыкающие к стенам. Их длина должна быть такой, чтобы они плотно входили между направляющими. Производят фиксацию элементов саморезами или металлическими уголками. На этом этапе выбранный участок помещения должен быть обрамлен по периметру.

Утеплитель заложен в каркас

На втором этапе монтируются вертикальные брусья с выбранным шагом. Для обеспечения дополнительной жесткости конструкции ее укрепляют горизонтально расположенными между ними стойками.

Прокладка коммуникаций

Если планируется размещение санитарно-технических трубопроводов и слаботочной проводки (ТВ, интернет, телефон), сделать это нужно после сборки каркаса. Чтобы упростить процесс размещения вертикальных брусьев, в качестве стартовых направляющих на полу и потолке можно использовать металлические профили.

3. Монтаж листов

Листы размещают на каркасе, подгоняя вплотную к стене и потолку, закрепляют саморезами от центра к краям или одновременно в вертикальной и горизонтальной плоскости (попеременно). Шляпки саморезов утапливаются на 1 мм. Между листами и полом оставляют зазор 1-1.5 см заделывая его впоследствии герметиком.

Стыки между листами с армирующей лентой или без в зависимости от типа кромки ГКЛ. Шпаклюющий состав наносится в 2 слоя – стартовый и финишный и не должен выступать за пределы шва. Углы обрабатывают с применением армирующей ленты, сгибая ее под нужным углом. После высыхания раствором производят финишную отделку поверхности листов с последующим размещением облицовочного материала.

Несмотря на то, что в настоящее время существует способ монтажа гипсокартона на каркас из металлического профиля, многие предпочитают монтировать эту отделку на деревянную обрешетку.

Предпочтителен, если необходимо монтировать одноуровневый потолок или просто обшить стену. Это способ дешевле, высушенная в камере не деформируется, отлично выдерживает такую нагрузку и способна надежно служить многие годы. Кроме того, такой монтаж прост, и его выбирают те, кто ведет обшивку гипсокартоном самостоятельно.

Поэтапная сборка потолочного каркаса

Основные правила при сборке:

  1. Постоянно требуется проверять уровень.
  2. Обрезка производится при помощи специальных ножниц по металлу.
  3. Заблаговременно делается схематический рисунок с расчетами на обычной бумаге.
  4. Не стоит забывать, что помимо обрешетки, поверхность будет съедена еще и ГКЛ, поэтому если точка перепада значительна, стоит либо подумать о штукатурке, либо о механическом предварительном выравнивании в виде счистки выступающих бугров и других элементов.
  5. Крепеж металлических деталей производится саморезами, дюбели же, вкручивают в базу из бетона, камня, кирпича.

Когда планируются работы по настенной и потолочной облицовке, делать в первую очередь, целесообразно потолок. Как уже было отмечено, металлоконструкции намного надежнее деревянных, поэтому лучше всего использовать именно такую обрешетку.

Для того чтобы сделать качественно каркас под гипсокартон из металлопрофиля, необходимо тщательно подготовить поверхность. Она должна быть максимально очищена от легко осыпающихся элементов, штукатурки, грязи. Также, потолок надо как следует просушить, убедиться в отсутствии сквозных дыр, трещин или заделать их, если таковые имеются.

Затем следует провести все планируемые электромонтажные работы и проверить работоспособность проводки. Если в планах установка встраиваемых светильников, отметить их местоположение, чтобы они не соприкасались с металлом конструкции.

1 этап — Расчеты

Перед тем как крепить направляющие для гипсокартона, производятся расчеты.

Для подсчета материалов на металлокаркас, нужно:

  1. Определить периметр помещения, внимательно измерив каждую сторону. Итоговое число, разделить на 3 (метраж стартовой планки) — именно столько профилей стартовых, в итоге будет нужно. Но стоит взять 1–2 про запас.
  2. Чтобы рассчитать число продольных профилей, нужно ширину комнаты разделить на ширину пролета — 0,6 м. 1 деталь из рассчитанных, как правило, останется про запас.
  3. Поперечные — длина комнаты делится на шаг пролета — 0,6 м. Таким образом, создается ячеистая обрешетка под гипсокартон.
  4. Прямые подвесы считаются с учетом того, что они фиксируют продольные профили через каждые 0,6 м.
  5. Количество крабов зависит от числа стыков продольных и поперечных полос при изготовлении обрешетки.

Можете воспользоваться этим калькулятором. Вводите последовательно размеры всех стен которые необходимо обшить, результаты затем сложите.

*Внимание ! Все результаты являются примерными – точность зависит от материала стен, состояния и формы помещения

2 этап — Монтаж стартовых профилей

Теперь нужно разобраться, как крепить профиль под гипсокартон ПНП, то есть, потолочный, направляющий профиль.

Для этого нужно:

  • Измерить длину всех стен по периметру, а также высоту углов и непосредственно, центра помещения.
  • Затем нужно отметить самую выступающую точку перепада — расстояние от нее до пола и есть максимально возможное, чтобы осуществлять монтаж профиля для гипсокартона. Ее можно опустить и чуть ниже, если планируется припуск слишком высокого потолка либо подпотолочное пространство не позволяет установку выбранного светильника или вентиляционных каналов.
  • При помощи нивелира и карандаша, на стене разметить точную линию, по которой будет производиться монтаж профиля под гипсокартон направляющего типа.
  • По размеченной линии нужно выставить направляющие пазами на внешнюю сторону, с размером крепежного хода, примерно в 40–50 см. Если длины профилей мало, их можно нарастить с фиксацией 3 см нахлеста.

3 этап — Установка продольнолежащих профилей

По заранее сделанным отметкам, через каждые 60 сантиметров, монтируются на дюбели либо саморезы, подвесы.

В пазы стартовых профилей вставляют стоечные продольные. Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.

4 этап — Поперечные профили

Поперечные профили идут через каждые 60 см, образуя ячейки с продольными и фиксируются они к ним при помощи крабов.

Можно обойтись и без поперечных профилей при надежном базовом покрытии, длине комнаты не более 3 метров и выставлении продольных через каждые 40 см. Хотя по существующей технологии данный метод считается неприемлемым, так делается лишь при согласовании отделочников с хозяевами.

Как сделать дверной проем?

Дверной проема строят, как правило, при помощи нескольких видов конструкций. Иногда требуется изменение размеров самого проема, например, уменьшение ширины или высоты. Дополнительно используется два вида профилей: стоечный и стартовый, они различаются по основным функциям.

Первое правило – определиться с размерами. Если необходимо немного сдвинуть дверной проем, со стороны стены рекомендуется установить дополнительную стойку, по краям проема закрепляется вертикальный элемент, который прикручивается саморезами.

Пристенные профили необходимы для уменьшения высоты, они будут служить основной опорой. Гипсокартон после монтажа профилей нарезается на основные листы, главное, чтобы его края располагались посередине профиля. Крепится с помощью саморезов.

Создаем арку с помощью металлических профилей. Для того, чтобы выполнить данную работу своими руками, материалам необходимо придать необычную форму.

Данными материалами можно создать арочную конструкцию любой сложности: эллипс, нестандартная или несимметричная, прямой портал, круглая расширенная арка. Профили необходимо изгибать с учетом задумки проекта. Профили надрезают специальными ножницами по металлу, а чтобы выгнуть гипсокартон и придать ему заданную форму, по нему проходятся игольчатым валиком и слегка смачивают водой, затем положение фиксируют.

Если форму дверного проема нужно незначительно подправить, стену покрывают слоем штукатурки. Когда необходимо выравнивание большого участка, лучше использовать гипсокартон. Главное – отмерить основные размеры для гипсокартона и закрепить его внутри самого проема и на откосах. Различные дефекты потом скрываются при помощи штукатурки, в углах используются специальные профиля, например, угловой профиль.

Для финишного этапа отделки используют малярную сетку и шпаклевку.

Можно разделить всю работу на несколько этапов.

  • Грунтовка. Вся рабочая площадь покрывается грунтовкой и просушивается.
  • Удаление различных дефектов. Швы и места вкручивания саморезов заклеиваются серпянкой, чтобы переход от конструкции к стене был незаметным.
  • Выравнивание общего слоя. Нужно затереть шпаклевку после того, как она полностью высохнет, затем нанести второй слой.

  1. только трубы;
  2. во всю стену.

Если требуется закрыть только трубы, то процесс не занимает много времени. Делается это довольно просто и не требует особых финансовых затрат. Во втором случае закрывается вся плоскость, но ее можно использовать, создав на этом месте полочки для хранения.

Если трубы находятся в углу, короб будет иметь только две грани, если стояк будет находиться посередине – то три грани

Важно создать чертеж со всеми видами соединений. Это поможет рассчитать необходимый материал

Промежуток между конструкцией и трубами должен составлять около 30 мм.

Следующий этап – разметка. Сначала нужно найти наиболее выпуклые места труб, которые и создадут границу новой конструкции. Далее отмечаем их: от основной отметки на потолке проводим линии перпендикулярно стенам. Из основной отметки спускаем отвес, это поможет обнаружить главную метку на полу. От данной метки прокладываем поперечные лини к стенам. Далее соединяем все линии по стенкам и получаем прямую линию, на ней и будет устанавливаться стоечный профиль.

Далее необходимо осуществить установку основы короба. При помощи дрели делаем отверстия, куда в дальнейшем, используя молоток, размещаем пластмассовые стержни. Данный профиль при помощи болтов прикрепляем к стене, а управляющий профиль закрепляем к потолку или к стенам. Начинаем с установки лицевой стороны короба, которая располагается на стыке упирающих профилей по потолку и полу. Крепится всё, как правило, с помощью шурупов, в дальнейшем устанавливаются гипсокартонные листы

Важно разместить соединения на одной линии, образуя одну общую поверхность для ребер строения, иначе будут перекосы

Как данная конструкция будет закончена, можно её зашпаклевать. Что касается материалов для отделки, использовать можно любой материал.

Удобство гипсокартонных конструкций также заключается в том, что при их помощи можно создать различные перегородки, тем самым зонировать пространство иотделить рабочую зону от зоны отдыха.
