Какой выбрать механизм для откатных ворот своими руками? Обзор и как сделать и установить Роликовые ворота: Пошагово

Изготовление каретки

С помощью тележек основная нагрузка переносится со створок на фундамент. Благодаря этим составляющим профиль с рамой может передвигаться вдоль проема. На каждой коробке имеется по 8 роликов. Конечно же, заводские тележки гораздо прочнее самодельных. Но при правильном самостоятельном изготовлении детали могут проработать долгое время. Материалы, требуемые для изготовления роликовой каретки:

1. Изготовить ролики можно из подшипников. Вполне подойдут приспособления из генератора автомобиля Жигули. Диаметр по внутренней части может варьироваться от 14 до 40 мм. Такие размеры оптимальны для осуществления свободного движения подшипника по трубе.
2. В качестве осей кареток используют шпильки М18. Детали нужно разрезать болгаркой на части требуемых размеров.
3. Необходимо подготовить пластину из стали, толщина которой должна быть не менее 8 мм. Из нее будет сделано основание каретки. Более тонкий металл не рекомендуется использовать в силу того, что деталь может не выдержать нагрузок. При отсутствии такого материала можно использовать более тонкие пластины, которые необходимо соединить.

Изготовление каретки является довольно простой задачей. Сначала нужно нанести разметку на пластины и срезать излишки с помощью болгарки. Затем пошагово выполнять следующие действия:

1. Высверлить дырки для подшипников. Если используется тонкий металл, тогда пластины необходимо соединить с помощью сварки, а швы зачистить.
2. Полученные отверстия должны по размеру совпадать по диаметру с осями подшипников.
3. Проверить совпадение отверстий с осями, обрезать пластину до требуемых размеров.
4. Разместить на осях шайбы, а затем подшипники. Последние надежно зафиксировать.
5. Подшипники непременно следует обработать смазочными материалами. Взять цилиндры из металла, у которых толщина стенок не менее 5 мм. Если ворота тяжелые, толщина детали должна быть не менее 1 сантиметра.

Затем взять 2 подшипника, диаметр которых будет совпадать с цилиндром, и установить их. Чтобы предотвратить выпадение деталей, по краям нужно выполнить сварной шов.

Разместить внутри круглый прут, зафиксировав края с помощью сварки. Кроме этого, нужно приварить к пруту трапециевидные пластины, которые затем скрепить металлическим квадратом.

Не забываем действовать строго по инструкции

Конструкции

По типу откатные (сдвижные, раздвижные) ворота бывают:

• Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.

  По месту ее расположения они бывают:

  • с нижней балкой;
  • средней балкой;
  • верхней балкой.
• Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
  Подвесная конструкция

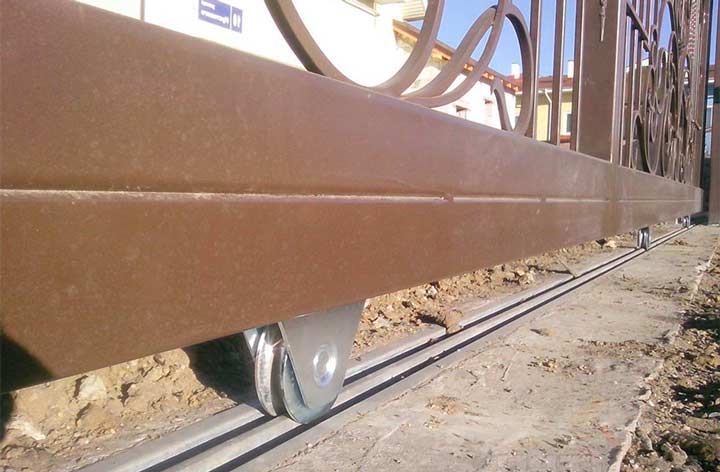

• Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.

Откатные ворота на рельсе

Элементы и комплектующие откатных ворот

Основную часть конструкции представляет створка откатных ворот. Нижняя часть оснащается роликовым механизмом, за счет которого происходит открытие и закрытие ворот. Движение осуществляется по забетонированным рельсовым швеллерам. Чтобы во время движения створку не перекашивало, в верхней части устанавливаются дополнительные ролики. Так как на них ложится меньшая нагрузка, то нет необходимости в установке мощных элементов.

Для снятия нагрузки с рамы в закрытом положении и для надежной фиксации, в нижней части створки установлен улавливатель, который при закрытии фиксируется концевым роликом. Аналогичный механизм фиксации устанавливается в верхней части.

Также на откатных воротах и заборе, устанавливаются дополнительные элементы – фурнитура. Приобретайте комплектующие только известных и проверенных производителей. Высокая стоимость продукции не свидетельствует о качестве фурнитуры.

Преимущества и недостатки

Рассматривая преимущества откатных конструкций, необходимо выделить следующие моменты:

• Оптимизация пространства. В отличие от распашных ворот, во время открытия и закрытия, передняя и задняя часть подъездного пути к загородному дому, остается свободной.
• Беспрепятственное открытие в заснеженные зимы. Особенно это актуально для регионов с суровым климатом, где снег является нормой.
• Удобство открытия. Правильно установленный и качественный механизм, сделает передвижение плавным и не затруднительным.
• Широкий выбор декора. Обшивка откатной конструкции, может быть произведена практически из любого материала, отвечающего требованиям прочности и надежности.

Недостатки конструкции:

• Высокая стоимость. Готовая конструкция стоит очень дорого.
• Необходимо бетонирование основания. Для надежного удержания, требуется заливка фундамента.
• Постоянный осмотр и ремонт подвижных частей механизма. Особенно это касается времени, когда на дворе идет снег или дождь.

Материал

Распространенными материалами при изготовлении откатных ворот служат металл и древесина. Каждый материал обладает своими преимуществами и недостатками.

Достоинства откатных конструкций из металлического профлиста:

• Уровня прочности достаточно для сборки конструкции.
• Устойчивость к механическим повреждениям.
• Доступная цена.
• Простая сборка. Собрать конструкцию можно самостоятельно.
• Устойчивость к образованию коррозии. Профлисты имеют специальное покрытию, препятствующее образованию ржавчины.
• Разнообразный выбор цветов. Можно выбирать под общее ландшафтное оформление.
• Долгий срок службы. Профилированный лист имеет срок службы до 20 лет и более.

Преимущества деревянных откатных сооружений:

• Доступность материала для строительства ворот.
• Для сборки понадобится минимальное количество инструмента.
• Дерево, как отделочный материал, поддается различным видам отделки резке, резьбе и прочим действиям.
• Подходят, если частный дом выполнен из деревянного сруба или бруса.
• Практичные и имеют привлекательный вид

Деревянная обшивка

Недостатки:

• Непродолжительный период эксплуатации.
• Недостаточный уровень прочности.
• При столкновении с открытым огнем, склонны к быстрому возгоранию.
• Не способны обеспечить должный уровень безопасности.

Декор

Голый каркас откатных ворот, практически никогда не используется – поверх основания проводится декорирование различными декоративными элементами. Исключения составляют ворота из профнастила.

В зависимости от выбранного исходного материала для строительства откатной конструкции, декорирование может проводится при помощи следующих элементов:

• Металлические рамы украшаются кованными узорами, уголками и габаритными рисунками.
• Вертикально располагают металлические винтовые пруты с фигурными наконечниками.
• Деревянные ворота могут собираться из отдельных планок.
• На массиве вырезаются узоры и орнаменты. Совместно с полотном створки декорируются столбы.

Сборка привода с цепной передачей

Перед монтажом проверяют наличие сигнальной лампы, от покупки которой не стоит отказываться с целью сэкономить средства. Бережливость в этом плане не оправдана, т. к. повышает риск опасности для людей.

Пошаговая инструкция:

• Монтаж привода. Его крепят на основание, которое есть в комплекте, затем конструкцию помещают между каретками. Определяют местоположение зубчатой рейки в центре шестеренки. Двигатель фиксируют гайками.
• Установка рейки. При открытых воротах рейку приваривают к створке так, чтобы на ней было место для торцевых реле. Привод разблокируют. Створку передвигают на 1 м, соединяют шестеренки и приваривают вторую шестерню. Регулируют промежуток между шестеренками и рейкой, чтобы был плавный ход, а полотно не стучало.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

Для использования сварочного агрегата необходимы профессиональные навыки

Воздушный компрессор помогает очень быстро произвести покраску

Подобный инструмент требует очень осторожного обращения

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля.  При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

• при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
• для установки свайной винтовой основы нужно сваи вкручивать в землю.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

• предварительная заготовка роликовых тележек;
• сборка системы;
• регулировка положения роликовых опор;
• монтаж закрывающего ролика и заглушки основного профиля;
• крепление направляющих кронштейнов;
• установка опоры и обшивание полотна;
• крепеж механизма ловителей и автоматики;
• регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Раздвижные ограждения можно покрасить оригинально. Всех удивит 3D изображение

Материалы

Чтобы изготовить простые ворота размером 4х2 метра с облицовкой из профнастила необходимо закупить следующие материалы:

• профиль прямоугольного сечения 60х40 мм для силовой рамы и 20х20 или 30х20 мм для каркаса;
• направляющая балка 60х70 мм;
• профнастил 8-10 кв. м;

• заклепки или саморезы для крепления обшивки в количестве около 200 штук;
• швеллер 40х200 см;
• арматурные пруты 15 метров.

Фурнитуру можно приобрести как отдельно, так и специальный готовый комплект. Хорошо зарекомендовали себя такие производители фурнитуры для откатных ворот, как:

• итальянские – Combi Arialdo и Flatelli Comunello;
• российские – Ролтэк и Doorhan;
• белосусский Alutech.

Самостоятельное изготовление роликовых комплектующих нецелесообразно, так как требует специальных навыков и инструментов. Для монтажа ворот консольного типа необходима будет следующая фурнитура:

1. Роликовые опоры – 2 шт. Их также называют консольными блоками или каретками. Рекомендуется использовать конструкции с подшипниками.
2. Верхний улавливатель – 1 шт. Лучше использовать ловители с направляющими колесиками. Возможно изготовление самодельных улавливателей.
3. Нижний улавливатель – 1 шт.
4. Верхний фиксатор – 1-2 шт.
5. Концевой ролик – 1 шт.
6. Заглушки на несущую балку – 2 шт.

Колесики в опорных и концевом роликах могут быть как металлическими, так и пластиковыми. При этом металлические части более долговечные, но издают шум при движении полотна ворот. Пластик прослужит чуть меньше, а при правильной эксплуатации столько же, но перемещаться такие ворота будут тихо.

Для крепления ловителей и верхнего фиксатора нужны металлические столбы из профиля прямоугольного сечения 60х40 мм. Они устанавливаются на фундамент усиленный арматурой на глубину большую, чем промерзание грунта.

На столбы анкерными болтами крепятся металлические закладные, к которым будут привариваться верхний фиксатор и ответный столб из профильной трубы сечением 30х20 мм. Вместо анкеров можно вывести от столбов арматурные пруты и прикрепить на них закладные.

Крепления фотоэлементов на въезд выполняется на трубы прямоугольного или круглого сечения диаметром минимум 30 мм. Высота труб не должна превышать 1 метр. Их установку также необходимо производить на фундамент, но без усиления арматурой. Фотоэлементы на выезд устанавливаются на опорных столбах.

Подвод электричества и монтаж воротной рамы

провести электрическую проводку

Это, конечно же, существенно повышает стоимость не только работ, но и самой конструкции ворот. Устанавливают проводку сразу после окончания работ с фундаментом. Кабель прокладывается в конструкции фундамента, а для его прокладывания используют специальную гофру.

Место, где в итоге будет выходить пучок кабеля, важно рассчитать заранее, чтобы потом можно было протянуть весь кабель в помещение для подсоединения к электрической сети. Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот

Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции

Дальше при установке ворот своими руками можно приступать к сборке необходимых консолей откатных ворот. Для этого могут потребоваться профильные трубы. Размеры можно подбирать самостоятельно в соответствии с масштабом конструкции.

Профильные трубы разрезают при необходимости до нужной длины и подготавливают к сварочным работам. Специалисты обычно рекомендуют варить трубы так, чтобы горизонтальные стойки в итоге были поверх вертикальных.

Такой метод уже показал на практике, что конструкция, оказывается, прочнее. Кроме того, при установке горизонтальных стоек сверху, предотвращается процесс коррозии на каркасе. Но в этом случае необходимо будет сделать защиту для горизонтальных поперечников.

Для этого после сбора конструкции нужно зачистить все места соединения и покрасить раму специальной краской, которая предотвращает распространение ржавчины. Поперечники обязательно нужно проваривать через каждые 50 см, если ворота имеют размеры по ширине больше 1,5 метра. Это предотвратит провисание полотна в дальнейшем.

Установка роликового основания и полотна

Роликовое основание считается одним из самых важных механизмов в системе откатных ворот. Всё дело в том, что на эту часть приходится вся нагрузка от полотна. Именно поэтому все крепления должны быть надёжными.

Чаще всего для этого крепления приваривают к швеллеру. Сразу после того как проводится монтаж роликов, на них устанавливаются ворота, а уже после этого проводятся замены, которые позволяют проверить устойчивость и уровень.

Для того чтобы ворота работали на роликовой системе плавно и без заминок их устанавливают на одной плоскости, но точность проверить можно будет только при использовании лазерных указателей.

Монтаж уловителя верхнего и нижнего

Улавливатели монтируются к закладным, которые находятся в столбе, при помощи болтовых креплений или сварки.

Верхний улавливатель смягчает контакт створа ворот с опорой и лимитирует его вертикальное расшатывание при сильных ветрах. На верхнем углу фиксируют скобу, соизмеримую с улавливателем. Всё это защищает обе поверхности от коррозии.

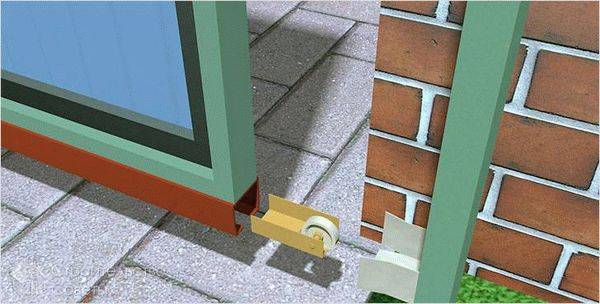

О нижнем улавливателе было написано пару слов ранее. Кроме того, его монтируют так, чтобы последний ролик мог без препятствий закатываться на него, и тем самым надежно закрепляться, не давая воротам самим открываться при сильном ветре.

Последний ролик уменьшает провисание створа при долгосрочной эксплуатации, поэтому к его установке нужно отнестись максимально ответственно.

На этом установка откатных ворот заканчивается. Остается только отделать их облицовочным материалом и покрасить. Если вы самостоятельно устанавливали откатные ворота, то ваш бесценный опыт будет полезен всем читателям.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Поэтапный монтаж откатных ворот

Чтобы избежать ошибок при монтаже сдвижных ворот и получить надежную и прочную конструкцию, лучше разбить процесс на несколько этапов и следовать плану. Можно выделить следующие работы:

• установка опор;
• изготовление фундамента;
• сооружение створок;
• монтаж всей системы.

На каждом этапе важно соблюдать все параметры технологии и контролировать геометрию. Правильно выставленные направляющие ворот обеспечат минимальные усилия при их движении

Установка столбов

Для устойчивости всей конструкции необходимо сделать столбы опор максимально качественно и точно. Особенности монтажа зависит от их типа. Они могут быть выполнены из:

• бетона;
• кирпича;
• камня;
• металлопроката;
• дерева.

Когда опоры из кирпича, камня или бетона, нужно сделать закладные, чтобы потом закрепить улавливатели и шины.

Для устойчивости столба, перед установкой его в яму, можно приварить к нему куски арматуры, трубы или уголка в качестве поперечин.

Яма должна быть не менее 1 м в глубину и 0,5 м в ширину. Опоры выставляют по уровню и заливают бетоном.

Строительство фундамента для механизма ворот

Правильную работу механизма для сдвижных ворот нельзя обеспечить без фундамента. При его разметке нужно учесть, что он должен быть на 0,3 м длиннее противовеса.

Порядок работ:

1. Ширину траншеи отмечают, отступив полметра от линии забора.
2. Заглублять фундамент лучше ниже точки промерзания грунта. Глубина должна быть не меньше метра.
3. С помощью швеллера, который будет являться закладной для крепления тележек, и нарезанной арматуры изготавливают П-образную конструкцию.
4. Ее необходимо выставить по уровням и высоте, так как на ней устанавливаются роликовые каретки.
5. Сооружают армопояс и опалубку.
6. Готовят и укладывают бетонную смесь.

Изготовление створки. Сварка

Понадобится ровная площадка, чтобы конструкцию не повело при сборке.

Последовательность монтажа:

1. Трубы укладывают на расположенные поперечно деревянные бруски, выравнивают с применением надежного уровня, лучше лазерного.
2. Элементы конструкции варят снизу-вверх. Сначала через каждые 0,5 м швом в 2 см соединяют заготовленную профильную трубу и направляющую балку.
3. К получившиеся спарке перпендикулярно крепят трубы, определяющие высоту створки. Если противовес будет в форме прямоугольника, то все поперечины берут одинаковой длины. Чтобы сохранить плоскость конструкции, ее нельзя перегревать.
4. Устанавливают поперечную верхнюю балку.
5. К подготовленному основанию каркаса приваривают элементы жесткости в соответствии с чертежом. Для этого используют заготовки труб 40*20*2.

Окраска и монтаж заполнения

Можно сделать сдвижные ворота из профлиста. Промышленность выпускает его разных расцветок, форм волны и толщины металла.

Перед обшивкой необходимо зачистить сварочные швы шлифмашинкой и загрунтовать готовый каркас. Лучше использовать грунтовку, содержащую присадки против коррозии.

Профильные листы крепят с помощью заклепок или саморезов.

Монтаж сдвижных ворот

Перед сборкой всей системы делают разметку. Чтобы точно установить консольные опоры, натягивают шнур по ходу створки. От столбов отступают 70 мм (толщина полотна), от поверхности дороги шнур поднимают на 15-20 см.

Дальнейший порядок действий:

1. Переднюю роликовую тележку утапливают в сторону отката створки на расстояние 15 см, чтобы она не выходила на проезжую часть.
2. Вторую сборку ставят на расстоянии 10 см от приемного столба, так чтобы была возможность разместить улавливатели.
3. Площадки опор прихватывают сваркой, устанавливают каретки и накатывают на них полотно для проверки.
4. Если система работает хорошо, то створку снимают, опору разбирают и крепят уже окончательно.
5. После того как створка будет установлена, ее закрывают и выравнивают с помощью уровня и болтов регулировки.
6. Монтируют ограничитель и накатной ролик. Устанавливают внизу улавливатель, выравнивают его и ставят верхний.
7. Производят завершающие регулировки, ставят заглушки, зачищают места сварки и красят.
