Как устроены камины с воздуховодами?
Камин с воздушным отоплением устроен проще, по сравнению с аналогичным оборудованием, но имеющим водяной контур. Именно потому изготовить в кустарных условиях первый вариант намного легче, чем сделать камин с водяным отоплением своими руками. Этим и объясняется популярность воздушного контура в частных домах. Такая разводка выступает прекрасным альтернативным способом обогрева помещения, когда основной (газовый или электрический котел) по каким-то причинам перестали функционировать.
Воздушный метод обогрева.
Камины для воздушного отопления дома схожы по строению с аналогами, имеющими водяной контур. Интерес составляет процесс выведения продуктов горения из системы.
Камера I. Она расположилась под металлическим конвектором. Она оснащается вентилятор, который подает горячий воздух. Последний поступает из топочной зоны. Камера I оснащается рядом труб. Они монтируются к боковым стенкам дымоотвода камина. Эти трубки заканчиваются клапанами. Подобное устройство необходимо, если отключат электричество и приточная вентиляция перестанет работать.
Камера II. Через нее происходит забор холодного воздуха через боковые решетки-вентиляторы внешней оболочки камина. Холодный воздух согревается металлическим корпусом нагревательного элемента и трубами, через которые происходит отвод продуктов сгорания топлива. Дымоотвод может разогреваться до 700°C. Именно в нем происходит окончательное догорание газа, образованного в результате горения топлива, и твердых частиц.
Чтобы существенно увеличить теплообмен между дымоходом и поступающим в камеру II холодным воздухом, поверхность первого увеличивают за счет ребристых обручей. Также дымоход оснащается заслонкой. С ее помощью механически можно регулировать тягу в камине, а следовательно, и интенсивность горения. Из камеры II теплый воздух либо равномерно распределяется в пространстве около камина через специальные отверстия, либо поступает в воздуховоды, которые расходятся от нагревательного элемента по всему дому.
Камера III. Декомпрессионная камера. Она необходимо для того, чтобы отопление камином с воздуховодом было безопасным. Она играет роль изоляционного пространства между перекрытием дома и горячей дымоотводной камерой.
Обвязка камина с воздушным обогревом.
Как работает камин?
Принцип работы камина с воздуховодами основывается на правильной подаче свежего воздуха извне и своевременном отводе продуктов горения.
Подача воздуха в камин может производиться двумя способами:
- непосредственно из жилого помещения;
- при помощи воздуховода извне дома.
Первый способ отличается простотой в монтаже. Для этого необходимо правильно рассчитать площадь помещения, где монтируется камин, согласно мощности его топочной камеры. Так, для сгорания 1 кг дерева необходимо 8 м.куб воздуха. Исходя из этого, нетрудно подсчитать, что нагревательный элемент со средней мощностью должен устанавливаться в комнату с кубатурой не менее 30 м.куб. В противном случае в доме создаются неблагоприятные условия для жизни человека и даже аварийная ситуация.
Преимущество второго способа – нет зависимости между мощностью оборудования и кубатурой помещения, где оно монтируется. В данном случае забор воздуха для горения проводится с улицы. Для этого под полом в доме к камину прокладываются воздуховоды круглого или прямоугольного сечения, выполненные из оцинкованной стали или ПВХ материала. На конце трубы, выходящей на улицу, должна располагаться решетка. Она защищает воздуховод от грызунов и насекомых. Также важны, в данном случае, фильтры. Они призваны очищать подаваемый воздух от пыли. Они монтируются в клапан непосредственно перед камином.
Общие сведения
Перед установкой отопительного оборудования необходимо ознакомиться со всеми особенностями этого процесса. Высокая производительность топки, установленной своими руками, требует:
- Хорошо работающего дымоотвода;
- Качественного топлива;
- Правильного использования топки.

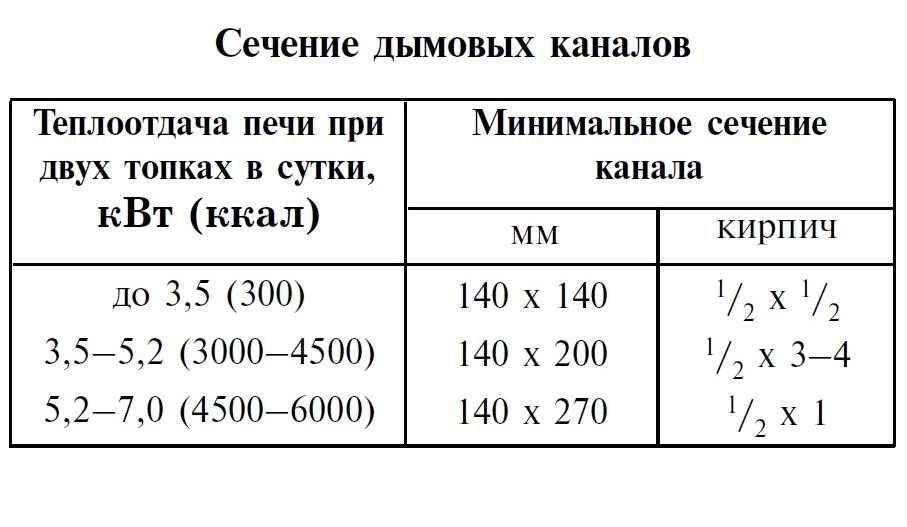

Сечение дымовых каналов
Дымоход отвечает за отведение летучих продуктов горения в окружающую среду и всасывание кислорода – основного элемента, без которого горение, как химическая реакция, невозможна. На параметры тяги влияет высота дымохода и отсутствие дефектов (трещин, некачественной теплоизоляции, плохо прилегающей дверки и т. д.).
Современные топки делятся на два типа:
Монтаж и установка печки-камина своими руками в деревянном доме – пошаговая инструкция к фото
- Перед началом монтажа камина сначала демонтируют кафельную печь. Ее место займет камин с вкладышем – источник тепла для новой системы отопления.
- Причина, по которой камин устанавливают и монтируют на этом месте – использование существующего дымохода.
- В существующий кирпичный дымоходный канал при монтаже вставлен двустенный теплоизолированный вкладыш из нержавеющей стали. Его наружная поверхность останется холодной даже тогда, когда внутри будут проходить горячие продукты сгорания.
- Благодаря использованию теплоизолированного вкладыша горячие продукты сгорания не будут создавать угрозы пожара для деревянного перекрытия. Это обеспечит надлежащую безопасность.
- Прежде чем каминный вкладыш будет установлен на свое место, стены, к которым он будет прилегать, необходимо защитить плитами из минеральной ваты, покрытыми алюминиевой фольгой. Благодаря такой теплоизоляции камин будет нагревать не стены, а проходящий вокруг вкладыша воздух, который затем будет разведен по всему дому.
- Для установки в камине был выбран каминный вкладыш номинальной мощностью 11 кВт. Он весит около 200 кг, поэтому в месте его установки был демонтирован деревянный пол и сделан небольшой фундамент
- Подсоединение выходного патрубка каминного вкладыша к дымоходу выполнено с использованием колен с углом изгиба 45 градусов.
- Для для монтажа и прокладки воздушных каналов (воздуховодов) через деревянное перекрытие вырезаем в нем отверстия с помощью электролобзика.
- Каждое отверстие, через которое будет проложен воздуховод, разводящий горячий воздух по дому, обшивают огнестойким гипсокартоном.
- Его главная функция – повышение огнестойкости деревянного перекрытия.
- Вид со стороны чердака: гипсокартон дополнительно защищают минеральной ватой, покрытой слоем алюминиевой фольги.
- При установке камина к каждому отверстию в перекрытии будет подведен эластичный воздуховод, по которому будет подводиться горячий воздух. Чтобы воздух не охлаждался, воздуховод изолируют минеральной ватой, покрытой слоем алюминиевой фольги.
- Со стороны помещения перекрытие также обшивают гипсокартоном. Пока что это не выглядит эстетично, но липы можно покрасить. В отверстии закрепляют выходной патрубок.
- Патрубок закрывают аккуратной вентиляционной решеткой.
- В решетке имеются жалюзи. С помощью рычага их можно открывать и закрывать, тем самым управляя интенсивностью потока горячего воздуха.
- На чердаке устанавливают вентилятор сплавной регулировкой производительности, управляемой термостатом. Он будет способствовать движению нагретого каминным вкладышем воздуха по воздуховодам ко всем вентиляционным решеткам, расположенным на значительном удалении от камина.
- Над каминным вкладышем укреплен обогревательный колпак с четырьмя патрубками для подсоединения воздуховодов системы РГВ. Три из них объединяют друг с другом в один общий воздуховод, прокладывают на чердак и подсоединяют к вентилятору, который будет нагнетать горячий воздух по комнатам. Теплый воздух из четвертого патрубка будет обогревать кухню. Кроме того, в случае перебоев в электроснабжении он будет отводить избыток тепла за пределы корпуса камина, предохраняя вкладыш от возможного перегрева.
- Объединение каналов осуществляют с помощью тройников, которые затем тщательно теплоизолируют.
- В главном канале располагают фильтр, задерживающий загрязнения.
- После вентилятора каналы опять разветвляют – чтобы подвести воздух ко всем комнатам. Поскольку над всем одноэтажным домом находится нежилой чердак, разводка каналов была произведена без затруднений.
Основание
Некоторые модели отдельно стоящих газовых каминов или электрических каминов-комплектов не требуют укрепления напольного покрытия. Вследствие своей малой массы они могут устанавливаться в многоэтажных домах. Необходимо предварительно рассчитать нагрузку, приходящуюся на единичную площадь и ознакомиться с техническими характеристиками перекрытия дома.
Чугунная топка будет встроена в кирпичный корпус, а значит, масса нашей конструкции потребует надежного фундамента. В идеальном случае фундамент под камин возводится одновременно со строительством дома, но такой предусмотрительностью мало кто обладает.
- Первым делом демонтируется напольное покрытие. Поднимаются полы на такой площади, чтобы было удобно проводить работы. Необходимо выкопать котлован, размеры которого будут на 30 см больше корпуса камина с каждой стороны, кроме прилегающей к стене.
- Заливку фундамента выполняют с использованием армирующих элементов. Если грунт влажный, то рекомендуется использовать каменный бут. Послойно заливая фундамент, доводят его до уровня пола. После застывания раствора поверхность фундамента накрывается гидроизоляционным материалом и производится кладка двух рядов кирпичного основания будущего камина. Его уровень необходимо довести до строгого горизонтального состояния.
Работы по строительству бетонной стяжки

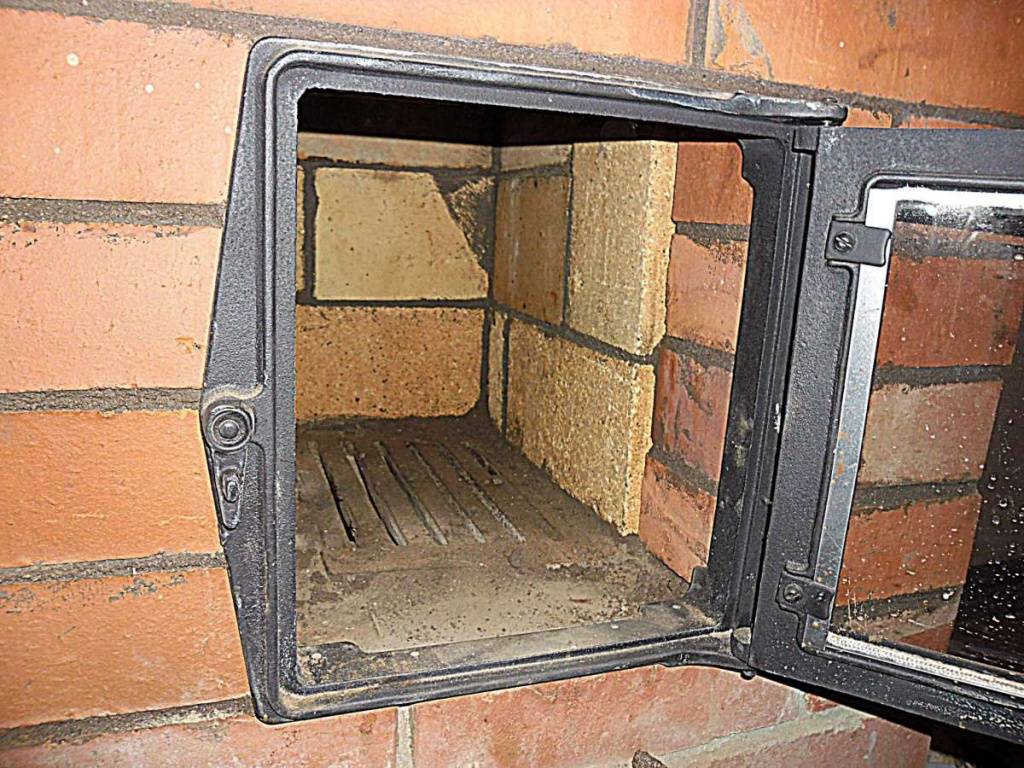

Топочная камера своими руками
Металлическая каминная топка своими руками может быть изготовлена даже в том случае, если вы ранее не занимались сборкой подобных конструкций. В том чтобы данный процесс был проделан безошибочно, поможет следующая инструкция.
Подготовительный процесс:
- Выбранный участок перед началом установки и монтажа необходимо герметизировать и изолировать специальными огнеупорными материалами (стены и пол);
- Лучшие отделочные материалы как для напольного, так и настенного покрытия – это кирпич, природный и искусственный камень, керамическая плитка;
Примерка топочной камеры к частично собранному кирпичному порталу
Примерка топочной камеры к частично собранному кирпичному порталу
Присоединение дымохода к очагу
Присоединение дымохода к очагу
Пошаговое руководство сборки кирпичного обрамления
Пошаговое руководство сборки кирпичного обрамления
- В целях создания дополнительной безопасной эксплуатации топочной камеры, необходимо устелить на напольное покрытие лист, сделанный из качественного металла и хорошо закрепить его;
- Пол и перекрытие должны иметь между собой дополнительную изоляцию. Это может быть базальтовая вата, которая хорошо выдерживает температуры до 600-800 градусов;
- Топочная камера должна иметь закруглённые очертания (кладка с каждым рядом должна постепенно уменьшаться);
- Раствор используемый для сцепления кирпича удаляется простой губкой;
- Для того чтобы очаг в таком кирпичом обрамлении имел достаточную мощность и хорошую теплопроводность, боковины должны иметь толщину 5-7 сантиметров, а задняя часть 8-10;
- После установки в обрамление металлической топки (для классического дровяного варианта), необходимо соединить её с дымоходом специальными хомутами. Все стыки и соединения запениваются специальными герметиками.
Изготовление топочной камеры:
- Если у вас недостаточно опыта работы с металлом и нет подходящего профессионального инструмента, лучше всего доверить данный процесс профессионалу или просто купить уже готовую модель;
- Закрытые топочные камеры требуют установки дополнительной герметизации напольной поверхности теплоизоляционными материалами;
- За основу возьмите строительные металлические уголки. С их помощью необходимо собрать раму, имеющую прямоугольный тип. Для дополнительного удобства и устойчивости заранее предусмотрите наличие ножек. Произведите закрепление конструкции к подготовленному кирпичному порталу;
- Используя листы металла, выполните сборку ящика аналогичной прямоугольной формы. Данный элемент будет исполнять роль топочной камеры и отсека в котором будут храниться дрова. Конструкция должна иметь не менее двух слоёв- стенок. Это сделает её более надёжной и мощной;
- Устанавливаем и закрепляем дверцу. Для открытых очагов можно обойтись простой кованой решёткой, купить которую можно в специализированном магазине или сделать на заказ;
- Для создания дымохода используются круглые блоки или трубы. Для стыковки и скрепления элементов между собой используются раструбы, а швы и стыки дополнительно герметизируются. Для выполнения переходов и изгибов применяется специальное колено. Дымоход дополнительно фиксируется к стенам хомутами или кронштейнами;
- Каждый узел проходящий через перекрытия, необходимо дополнительно изолировать стекловатой или картоном.

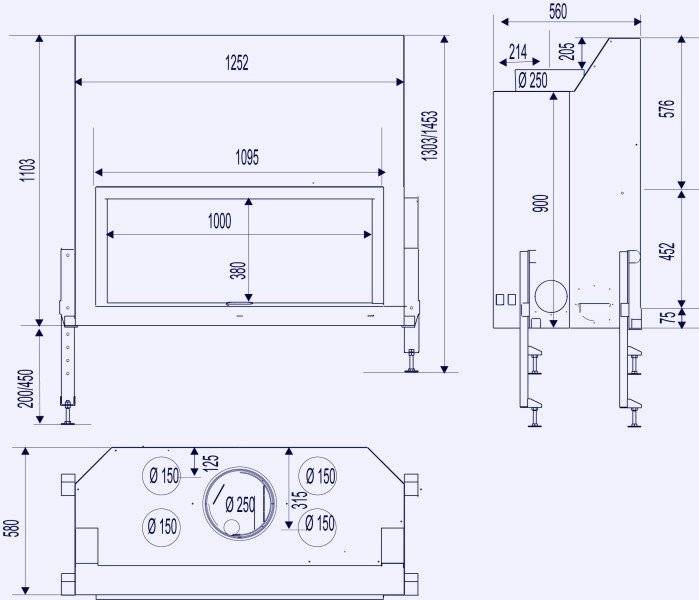

Профессиональные чертежи одной из возможных вариаций сборки
Профессиональные чертежи одной из возможных вариаций сборки
Чертёж камина мета для ознакомления с моделью
Чертёж камина мета для ознакомления с моделью
Чертежи одной из вариаций для самостоятельного изготовления
Чертежи одной из вариаций для самостоятельного изготовления
Профессиональная сборка чугунного камина
Профессиональная сборка чугунного камина
Монтаж чугунной топочной камеры на этапе ремонта и строительства: самый удобный и простой вариант
Монтаж чугунной топочной камеры на этапе ремонта и строительства: самый удобный и простой вариант
Установленный в кирпичный портал металлический очаг
Установленный в кирпичный портал металлический очаг
Для визуального ознакомления с примерами сборки очага, рекомендуем просмотреть фото готовых проектов.
Топки чугунные для каминов имеют более высокую эффективность и мощность, однако отличаются своим большим весом, в то время как металлическое имеют более оригинальный и разнообразный дизайн, небольшой вес, но менее долговечны и имеют среднюю мощность. Для того чтобы выбрать подходящий вариант постарайтесь решить, какие характеристики и особенности для вас играют более важную роль!
Монтаж печных труб
Установка печей и каминов в деревянном доме обязательно подразумевает наличие дымоходов. Выполнить их монтаж наобум, все равно, что развести костер внутри деревянного дома. Все дело в том, что при работе системы печного отопления в дымоходе может возникать кратковременная температура, которая иногда превышает 800 градусов. По этой причине в дымоходах обязательно должны быть предусмотрены пожарные разрывы.
Монтаж дымоходов осуществляется в соответствии с правилами:
- печная труба изготавливается из огнеупорного кирпича, нержавеющей стали либо керамики, которая имеет теплоизоляционный слой;
- не желательно располагать дымоход вплотную к стене. Места, в которых будут проходить трубы дымохода необходимо обязательно покрыть теплоизоляцией;
- место сопряжения трубы и потолка изолируется при помощи базальтового картона, нержавеющего либо оцинкованного листа.

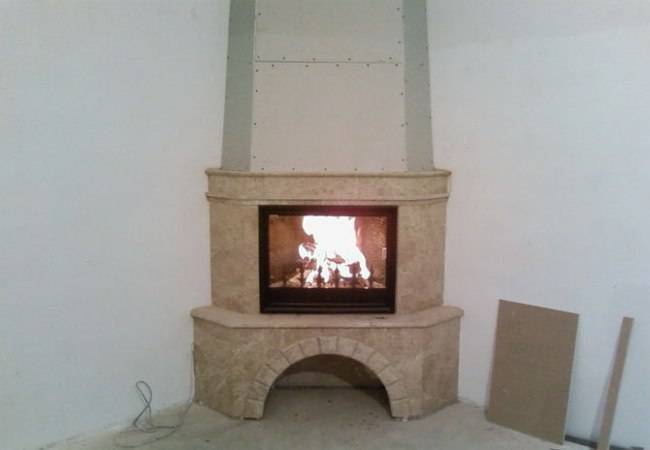

Отделка камина – последний этап работы
Разные варианты отделки камина способны кардинальным образом менять его стилистику. Подавляющее большинство мастеров, которые выполняют кирпичную кладку, желали бы естественную текстуру использовать в качестве оформления. Но чтобы добиться эстетичного внешнего вида, приходится тренироваться в кладке кирпича, а печь не терпит ошибок. Тогда на помощь придет отделка. Различные варианты позволят применить на практике свой художественный вкус. Декоративный камень в виде плитки придаст оригинальность композиции, так как возвратит наблюдателя в эпоху первобытности.
Плитки керамики и декоративного камня наклеивают на подготовленную поверхность камина с помощью плиточного клея. При абсолютном отсутствии опыта знатоки рекомендуют использовать именно камень. Он своей текстурой скрывает все недостатки кладки. Обрабатывается болгаркой очень легко. Варианты исполнения облицовки зависит от дизайнерских способностей каждого.
Дополнительные варианты отделки заключаются в установке на каминную полку предметов, ярко указывающих на определенную временную или стилевую принадлежность. Это могут быть предметы утвари, игрушки, глиняные поделки. Инструменты для открытого очага, стоящие в углу, тоже внесут свою лепту в оформление комнаты. Пользоваться камином можно будет только после полного застывания раствора.
Обустройство камина
При монтаже камина, необходимо учесть ряд требований
- Как правило, наличие камина в деревянном доме предусматривается еще на этапе проектирования
. Стена, возле которой он будет располагаться обязательно должна быть изолирована при помощи металлического листа, это позволит полностью исключить риск ее возгорания в дальнейшем.
- Нельзя
располагать камин вплотную к стенам.
- Необходимо сделать негорючее основание
под топочную камина, и изолировать место его расположения от жилой зоны при помощи негорючих материалов.
- Обязательным условием является защита потолка
от повышенной температуры.
- Если в доме несколько этажей
, при проектировании необходимо предусмотреть камин для каждого из них таким образом, чтобы объединить их в общую систему.
- Монтаж дымоходов
должен осуществляться в соответствии с существующими правилами и нормами.
Печь может располагаться между двумя комнатами: на одну выходит топка, а в другой сама печь Источник lv.aviarydecor.com
Вывод дымохода
1.B стене облегченной конструкции (внутренний сторона) мастера выполнили вырез для прокладки трубы. При этом нельзя было задевать деревянные стойки.
2. В облицовке из клинкерного кирпича выполнили вырез болгаркой.
3. Стенной проем выполнен из силикатного блока размером около 30 х 30 см с отверстием посередине. Он предотвратит воздействие высоких температур дымовой трубы на горючий материал легкой перегородки.
4.Выровняли блок и зафиксировали его жаростойким монтажным клеем,
5. Чтобы защитить перегородку от нагрева, наклеили на нее негорючую силикатную плиту. Плиту зафиксировали огнестойким клеем и затем привинтили.
6.В завершение зашпатлевали отверстия для шурупов, всю поверхность оштукатурили и окрасили.
