Как правильно установить котел отопления в частном доме

С чего начать установку?

1. Для начала нужно наметить место установки на стене или на полу, в зависимости от типа котла.
2. Проверить, достаточно ли деталей и прочих вспомогательных элементов. В общем, мысленно ставим котёл на будущее место эксплуатации.
3. Просмотреть инструкцию к установке.

ВАЖНО! В одиночку можно установить только малогабаритный или напольный котёл (и то не всегда). В большинстве случаев потребуется помощь одного или двух человек.

Требования к помещению

1. Размеры комнаты для установки зависят от мощности котла. Минимальная площадь – 4 квадратных метра, а высота потолка – 2-2,5 метра.
2. Дверной проём – не менее 80 сантиметров в ширину.
3. Обязательно наличие окон. Минимальное требование для помещения в 4 квадрата – небольшая форточка, размером 0,15 квадратных метра.
4. На каждый киловатт мощности аппарата должно приходиться по 8 кубических сантиметров вентиляции.
5. Газовые трубы должны быть металлическими, другой материал не допускается.
6. Диаметр дымохода должен зависеть от мощности. Минимальный диаметр – 13 см, при чём он не должен сужаться к верху и должен выступать над поверхностью крыши минимум на пол метра.
7. В помещении должны находиться газовые датчики, а на самом котле клапан остановки подачи газа.
8. Котёл должен быть оснащён датчиком расхода топлива.
9. В многоквартирном доме можно устанавливать котёл везде, кроме подвала, а в одноквартирном рекомендуется установить в подвале.
10. Блок питания котла (для автономных котлов) и система подачи электричества должны иметь теплоизоляционные и электроизоляционные экраны.

Как правильно установить оборудование

Чётко следуйте всем правилам и нормам СНиП 42-01-2002 «Газораспределительные системы», не отклоняясь от них.

Любая попытка сымпровизировать или изменить классическую технологию может быть замечена проверяющими.

А если это повлечёт аварию или убытки другим жильцам дома, владельцу грозит административное, а, в некоторых случаях и уголовное наказание.

• Если котёл настенный, пол под ним должен быть идеально ровным, так как насос, качающий воду может повлечь вибрацию и смещение котла. Если вибрация будет сильной, газовые трубы или система водоснабжения может отсоединиться от котла, что приведёт к утечке газа или к потопу.
• Если есть возможность изготовить подставку под котёл, это обезопасит конструкцию и усилит прочность сцепления с полом.
• Если установить котёл возле плиты, бойлера или прочих нагревающихся элементов, то общая мощность термического поля между ними будет выше, чем показывают датчики, так как они замеряют данный только внутри самой системы. Данное правило не указано в СНиП, но часто является причиной преждевременного износа механизма или выхода из строя.

Документация

Необходимые документы:

1. Сводка по расходу топлива конкретным аппаратом. Выполнить её могут как работники, которые устанавливают котёл, так и сам хозяин-установщик. В техническом паспорте устройства должны быть указаны данные по расходу электричества, газа и воды. В течение 14 дней работник газовой службы должен выдать предварительное согласие на установку агрегата.
2. Проект монтажа, в котором указаны все пункты и шаги установки, схема подключения коммуникаций и вывода дымохода.
3. Техническое условие, в котором указаны данные о монтаже и проведении коммуникаций к котлу.
4. Сертификат прибора, просмотренный и заверенный газовщиками. Справку о стандартизации котла.

После согласования проекта можно приступать к установке. Профессионалы как правило ведут протокол установки, в котором отмечают базовые шаги, чтобы защитить себя на случай брака оборудования или несчастного случая, который повлёк убытки.

Протокол подписывается заказчиком (хозяином котла). Если выполняется самостоятельная установка, в протоколе нужно отмечать основные этапы, прописанные в инструкции к котлу. Если произойдёт авария во время установки или котёл не будет функционировать должным образом, протокол послужит юридической защитой.

ВНИМАНИЕ! В случае, когда установку выполняют специалисты, а протокол подписывает заказчик, он имеет юридическую силу, а если установку выполняет сам заказчик – протокол является обычным описанием действий.

Что следует сделать перед тем, как покупать газовый котел?

Прежде, чем покупать напольный газовый котел, следует выяснить, можно ли вообще установить такой агрегат в Вашем доме. Поэтому в газовую службу пишется заявление на получение технических условий и разрешения эксплуатировать агрегат. В нем обязательно проставляется объем газа, который Вы предполагаете потребить за год.

Документ рассмотрят, и заявитель получит разрешение на монтаж вместе с Техусловиями либо отказ с подробным объяснением.

Следующий этап подразумевает составление проекта будущей установки. Он разрабатывается с учетом всех характеристик будущего газового котла. Выполняется он на основе готовых техусловий и разрешения. В документе должны быть схемы подключения оборудования и прохода внутри дома от места подключения газовых коммуникаций.

Обратите внимание! Разрабатывать проект установки котла должна компания, которая имеет специальную лицензию на проведение подобных работ. Проект следует согласовать с газовой службой, обслуживающей Ваш дом. После его проверки заявитель получает согласованный проект

Если документ не получил согласия газовой службы, то обязательно должны прилагаться корректировки. После исправления проекта заявитель снова отправляет его на согласование

После его проверки заявитель получает согласованный проект. Если документ не получил согласия газовой службы, то обязательно должны прилагаться корректировки. После исправления проекта заявитель снова отправляет его на согласование

Проект следует согласовать с газовой службой, обслуживающей Ваш дом. После его проверки заявитель получает согласованный проект. Если документ не получил согласия газовой службы, то обязательно должны прилагаться корректировки. После исправления проекта заявитель снова отправляет его на согласование.

…

Типы конструкции нагревателей

Современные водонагревательные приборы производятся в различных исполнениях, что обусловлено их размерами, мощностью и местом размещения.

Существуют такие типы котлов отопления:

• Настенные. Изделия отличаются небольшим весом и компактностью, что дает возможность повесить их на стену. К этой категории относятся газовые и электрические устройства, корпуса которых не нагреваются во время работы. Плюс такой конструкции в том, что ей не трудно найти место даже в тесных помещениях, таких как кухня, санузел и маленький подвал. Под приборами не скапливается грязь, комнату легко убирать. Кроме этого, отсутствует риск затопления устройства при прорывах водных магистралей или подтоплении подземных сооружений грунтовыми водами. Монтаж настенного котла допускается только на стену из прочного и надежного материала.
• Напольные. К этой категории относятся печи, обладающие большим весом, размером, работающие на всех видах топлива. Если проводится монтаж напольных котлов с нагревающимся корпусом, то осуществляется установка защитного экрана. В деревянном доме обустраивается прочное основание для предотвращения изменения положения прибора в пространстве. Если принято решение установить печь с открытой камерой сгорания, то помещение должно быть оборудовано эффективным дымоходом и принудительной вентиляцией.

Альтернатива газовому отоплению в частном доме

Дровяной котел — лучшая альтернатива газовому котлу.

Газовые печи для отопления частного дома – лидеры этого сектора. Заменить подобное устройство может лишь печное отопление на дровах или оборудование от электричества. Первый вариант вынужденный, распространен чаще всего в сельской местности или в районах, где нет газовых линий. Второй считается более дорогим, счета за электричество вполне могут превысить цену дорогостоящего газового оборудования.

Если у вас есть возможность провести газовое отопление в частный дом, рекомендуем выбрать именно этот вариант. Владелец дома единожды устанавливает дорогое оборудование и значительно экономит, используя более дешевый газ.

Требования для помещения котельной с газовым котлом

Многое зависит от производительности котла: в случае, если она достигает отметки более 30 киловатт, то появляется необходимость в отдельно устроенном помещении. Именно исходя из положений ‘Строительных норм и правил’, строятся и создаются конкретные распоряжения к обустройству котельной, специализированной на отоплении по сгоранию продуктов.

• Размещать котельную возможно в чердаках, подвалах, то есть в специальных комнатах домов. Но стоит учесть, что требуется освобожденный коридор, достаточная освещаемость.
• Установленный объем в размере не менее 14-и квадратных метров с учетом мощности в 30-60 киловатт и выше 15 квадратных метров с предназначением для котлов большей производительности.
• Комфортный и беспрепятственный доступ к устройству.
• Покрытие стен негорючим материалом.
• Обеспечение вентиляционным процессом в трехкратном размере воздухообмена.

Заземление газовых котлов

Как сделать заземление:

1. Нужно взять за основу контур в форме равнобедренного треугольника из 3х металлических стержней длиной 3 метра.
2. Необходимо соединить проводники.
3. При помощи омметра замерить сопротивление внутри контура (должно быть значение, близкое к 4 Ом). Если значение выше — к контуру можно добавить ещё один элемент.
4. Продолжать нужно до тех порт, пока значение не будет максимально близко к 4 Ом.

Для заземления используют стержни и трубки, которые соединяются металлическими полосками. Их устанавливают в грунт вертикально, чтобы система работала даже зимой. Рекомендуется покрыть металлические элементы антикоррозионным раствором.

Как установить газовый котел в ванной комнате

Чтобы произвести монтаж газового котла отопления в помещении данного типа, нужно, чтобы было соблюдено одно из условий:

• Наличие окна в ванной комнате;
• Установить котел с камерой сгорания открытого или закрытого типа.

В случае установки котла с камерой сгорания открытого типа окно будет просто необходимо. Если котел с открытой камерой сгорания, а окна нет, но вы все же хотите установить его в ванную комнату, то не останется ничего другого, как прорубить окно. Если этого не сделать, то коммунальные и жилищные службы просто напросто не выдадут вам разрешение на установку и подключение газовых котлов отопления.

Установка газового котла в ванной комнате

Особое внимание следует уделить проводке газового агрегата. Современные устройства оснащены различными компонентами автоматики и электроники

Проводке необходимо обеспечить хороший и надежный привод. Провода необходимо очень хорошо заизолировать, так как в ванной комнате всегда наблюдается повышенная влажность воздуха.

Требования к помещению

Использование газовых котлов и других отопительных приборов всегда связано с рисками возникновения различных пожароопасных ситуаций. В связи с этим производители чётко регламентируют правила эксплуатации оборудования и нарушение этого регламента крайне нежелательно. Введены особые условия и требования к установке газового оборудования и к помещению, в котором оно будет устанавливаться. Прежде всего производителями рекомендуются устанавливать газовый котёл в любом помещении (кухня, прихожая, ванная), которое удовлетворяет следующим требованиям:

• Высоте потолка не должна быть меньше 2,5 метра, в то время как площадь помещения не меньше 4 квадратных метра;
• К котлу должен быть обеспечен свободный доступ, не менее 1,25 м. спереди и 0,7 м. по бокам. Должен обеспечиваться широкий дверной проём, не меньше 0,8 м.
• В помещении должно быть несколько оконных проёмов площадью не менее 0,03 м2 на 1 м3 помещения, для обеспечения хорошего освещения.
• Система вентиляции в помещении с газовым котлом – обязательное условие установки;
• Кроме вентиляции, немаловажным для обвязки двухконтурного котла является система трубопровода с холодной водой. проходящая через комнату (если второй контур будет так же использоваться);
• Покрытие стен в таком помещении должно содержать негорючие материалы, имеющие защиту от случайного возгорания.

Схема и порядок установки котла

Заметим, что монтаж твердотопливного котла очень ответственное дело, и любая оплошность повлечет за собой как минимум неправильное функционирование системы. Но если не боитесь рискнуть, обратимся к нашей пошаговой инструкции.

Шаг 1: Выбор места

Размещать такое оборудование следует в отдельном помещении. В качестве котельной чаще всего используют подвалы или цокольные этажи. Из топки горячие угли могут выпасть на пол, поэтому основание под котлом должно быть идеально ровным и негорючим. Отлично подойдет бетонная плита. Обязательно проследите, чтобы корпус находился строго в вертикальном положении. Его перекосы недопустимы.

Еще нужно выдерживать и следующие расстояния. Между задней поверхностью отопительного агрегата и стеной должно быть более полуметра. А с передней стороны котла до иных предметов и поверхностей выдерживается не менее 125 см. Высота потолка не может быть менее 250 см, а объем помещения, в котором находится отопительное оборудование, должен составлять более 15 кубов. Обработайте пол и стены котельной специальными противопожарными средствами и позаботьтесь о хорошей вытяжной системе.

На фото – помещение с твердотопливным отопительным оборудованием

Шаг 2: Подготовка комплектующих

Схема состоит из радиатора, трубы, циркуляционного насоса, расширительного бачка и самого теплоагрегата. Еще в комплект входит теплоаккумулятор, воздушный и предохранительный клапаны, манометр и терморегулятор. Обязательно проверяйте при покупке исправность всех элементов и отдавайте предпочтение только надежным производителям.

Шаг 3: Установка оборудования

Выставляем агрегат в котельной, придерживаясь всех вышеуказанных требований

Особое внимание уделите положению корпуса, он должен располагаться строго горизонтально. Поэтому еще раз проверьте подготовленную площадку уровнем, достаточно ли она ровная. Затем подсоединяем все электронагреватели, если таковые входят в комплектацию

В принципе, в этом нет ничего сложного, так как в самом котле предусмотрено специальное место, где и будет располагаться ТЭН, а рядом с этим элементом находится терморегулятор

Затем подсоединяем все электронагреватели, если таковые входят в комплектацию. В принципе, в этом нет ничего сложного, так как в самом котле предусмотрено специальное место, где и будет располагаться ТЭН, а рядом с этим элементом находится терморегулятор.

Шаг 4: Монтаж труб и электроники

Схемы подключения твердотопливных котлов предполагают наличие труб. Лучше всего соединять их через запорные краны. Места стыков дополнительно уплотняются волокнами льна либо специальной сантехнической лентой. Если речь идет об энергозависимых агрегатах, тогда их, соответственно, следует подключить к сети. Не забываем и о заземлении. Далее устанавливаем все приборы, отвечающие за безопасную работу оборудования. Это терморегулятор, клапаны, манометр, датчик тяги.

Фото схемы подключения твердотопливных котлов

Шаг 5: Монтаж дымохода

Сегодня вовсе не обязательно выкладывать дымовую трубу из кирпича, можно собрать ее из специальных пластиковых элементов. При этом диаметр компонентов подбирается в зависимости от мощности оборудования. Поэтому обязательно придерживайтесь рекомендаций, приведенных в инструкции по эксплуатации выбранного котла. Причем этот этап особенно важен, ведь залог качественной работы теплового агрегата – хорошая тяга.

Шаг 6: Наполнение контура

Сначала заполняем тепловой контур водой, чтобы давление оказалось несколько больше рабочего, и внимательно осматриваем всю систему, особенно места стыков. Так вы выявите все утечки, если таковые есть. Затем внимательно проверяем, правильно ли расположены внутренние элементы топки. К ним относятся растопочная заслонка, колосники, шамотные камни и заглушки.

Шаг 7: Подключение

Если вся схема в порядке, протечки не обнаружены, тогда нужно сбросить давление до рабочего, отрегулировать положение заслонок и приступить непосредственно к эксплуатации отопительного устройства. Для этого закладываем и разжигаем топливо, а через 10 минут закрываем заслонку. Как только температура достигнет 80 градусов, выставляем терморегулятор на нужный уровень. Остается вовремя подкидывать дрова и наслаждаться комфортным микроклиматом.

Закрытая система

Обвязка котельной в частном доме с закрытой системой отопления включает:

Мембранный расширительный бак. Он представляет собой емкость, разделенную резиновой мембраной на отсеки для воздуха и для теплоносителя. В отличие от жидкостей, воздух прекрасно сжимается и компенсирует увеличение объема воды или антифриза;

Устройство мембранного бачка.

Объем бака и в этом случае берется равным примерно 10% от объема теплоносителя. Тот, в свою очередь, в сбалансированной системе примерно равен 15 литрам на киловатт мощности котла .

Предохранительный клапан. Клапан сбрасывает теплоноситель при достижении верхней границы допустимого давления;

Предохранительный клапан с дренажной трубкой.

Постоянное срабатывание предохранительного клапана говорит о недостаточном объеме расширительного бачка.

Автоматический воздухоотводчик. Он помогает избавиться от препятствующих циркуляции воздушных пробок;

Устройство автоматического воздушника.

Манометр для визуального контроля давления.

Три в одном: группа безопасности котла.

В случае контура с принудительной циркуляцией схема обвязки котла предсказуемо включает циркуляционный насос.

И группа безопасности (воздухоотводчик, манометр и клапан), и расширительный бачок в теории могут монтироваться в любой точке закрытого контура. На практике при монтаже системы отопления своими руками бачок обычно ставят перед котлом. на расстоянии не менее 8 диаметров розлива после насоса или не менее двух диаметров розлива перед насосом.

Почему именно так?

• Минимальная температура теплоносителя увеличивает срок службы мембраны бачка;
• Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.

Группа безопасности чаще всего ставится на выходе котла.

Расположение элементов обвязки.

Что такое «обвязка котла»?

Что такое «обвязка котла»

Основные элементы обвязки котла

Чтобы разобраться с тем, как правильно подключить отопительное оборудование, нужно понимать, какие элементы входят в состав обвязки.

1. Котёл. Тип котла во многом определяет выбор схемы обвязки и способ подключения. Ни в коем случае нельзя размещать котёл в верхней части разводки трубопровода. Стержень отопительного контура должен иметь все необходимые условия для вывода воздуха. В случае каких-либо нарушений агрегат может создать воздушные пробки. Если у котла нет воздухоотводчика, то труба должна располагаться строго вертикально.
2. Патрубки. Этот элемент присущ газовым настенным и электрическим установкам. Наличие патрубков говорит о существовании автоматического воздухоотводчика. При подключении оборудования стоит иметь это в виду, так как некоторые моноблоки справляются с выводом воздуха сами.
3. Мембранный расширительный бак — этот элемент необходим при обвязке любого газового котла. Он защищает отопительный генератор от гидроудара. Внешне он представляет собой две полости, которые разделены между собой специальной мембраной. Они и контролируют возможные перепады давления в котле. Работают они следующим образом: по одной полости передвигается теплоноситель, в другой полости в этот момент происходит процесс заполнения воздухом.
4. Радиаторы. Эти элементы необходимы для осуществления теплообмена между воздухом и теплоносителем.

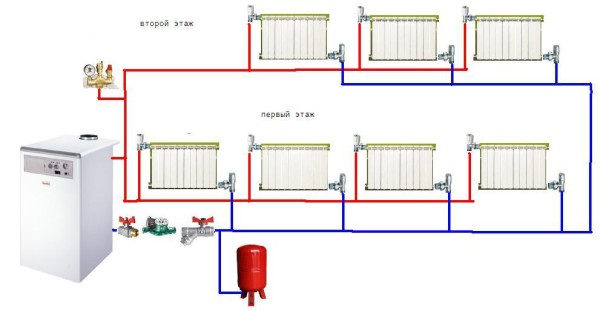

Схема системы отопления на газу

В схему отопительной системы частного домовладения, работающей на газу, обязательно входит котёл, батареи, бачок расширителя, циркуляционный насос и соединительные трубы. Нагретый котлом теплоноситель циркулирует по трубам и радиаторам, отдавая своё тепло в окружающую среду и снова возвращаясь в главный отопительный узел. Перемещение воды обычно обеспечивается принудительным способом за счёт нагнетаемого насосом давления.

Для увеличения эффективности водяного газового отопления дома его схема может дополняться запорной арматурой, кранами Маевского, температурным датчиком и другими элементами. Расширительный бачок — неотъемлемая составляющая любой отопительной системы, как с принудительной, так и естественной циркуляцией.

Схема газового отопления с естественной циркуляцией воды обусловлена особенностью монтажа трубопровода под необходимым углом, а также использования труб с большим диаметром и установки расширительного бачка в самой высшей точке системы. При этом схема разводки отопления может выполняться двумя способами:

• Лучевым способом, который обладает простотой проведения ремонтных работ, а также высокой эффективностью. Но придётся потратиться на трубы из-за больших размеров трубопровода.
• Тройниковый метод немного дешевле, что обусловлено меньшим количеством труб. Но выполнить регулировку отдельных элементов отопления не получится, так как это просто не предусмотрено схемой.

Если предусмотрено подключение системы отопления непосредственно к центральному газопроводу, то человеческое вмешательство в её работу будет ограниченно изменением параметров температуры.

Отличия монтажа настенного и напольного котла

Различие монтажа настенных и напольных котлов заключается в их конструкциях и размерах. В первом случае агрегаты более легкие и при их установке особые требования предъявляются к подготовке стенового покрытия, аналогичных требованиям при подключении газовых колонок.

Стенка или перегородка, для размещения устройства, обязана быть крепкой, для того, чтобы выдерживать вес конструкции. Ее надо защитить огнеупорным стройматериалом, чтобы обеспечит теплоизоляцию от горячих поверхностей котла.

Агрегат закрепляют на расстоянии 5 см от стенового крепления и не менее 50 см от остальных стен и потолка. Расстояние до пола должно быть не меньше 80 см. Устанавливают конструкцию ровно, без перекосов, параллельно настилу пола.

Подключение напольного газового котла требует установки агрегата на крепкое основание, способное удержать его весовую нагрузку. Для чего выполняют бетонную стяжку или на пол помещается лист оцинковки. При установке котла на основание, проверяют, чтобы он располагался строго параллельно уровню пола.

Котел в интерьере тоже должен смотреться гармонично

Подсоединение к дымовентиляционной системе, линиям водоснабжения, отопления и электропитания при подключении напольного газового котла производится аналогично настенной модели, в соответствии с рекомендациями завода-изготовителя.

В обеих вариациях, накануне первого запуска, заполняют систему водой. Ее набирают очень медленно, чтобы удалить из отопительного контура все воздушные пробки.

Необходимо также не забывать, что установку любого котельного оборудования запрещено выполнять при отрицательных температурах. Допустимая температура для забора воздуха с улицы от 5 до 30 С.

Таким образом, можно подвести итог, что обвязку газового котла, несмотря на кажущуюся простоту, лучше выполнять специалистам, а при подключении к газовой магистрали – это обязательное условие, чтобы получить разрешение на эксплуатацию от газоснабжающей организации.

4 Подключение гидравлической развязки и электросети

Отопительная система может быть однотрубной и двухтрубной, в зависимости от этого монтаж будет выполняться с использованием разного количества труб. Но при любом варианте сначала удаляются заглушки с патрубков котла. Чтобы в него не попали загрязнения из системы отопления, на вход обратки устанавливают сетчатый фильтр. При жесткой воде или несоответствии других ее характеристик требованиям изготовителей отопительных приборов систему оборудуют фильтрами. Соединения тщательно герметизируются с помощью пакли и краски, герметиками или специальными уплотнителями резьбы.

Водяной контур подключается аналогично отопительному трубопроводу. Отличия касаются диаметра используемых труб и запорной арматуры. На вход подводки холодной воды обязательно устанавливают фильтр, чтобы в котел не попали загрязнения, которые могут испортить прибор. Краны для перекрытия воды оснащаются разъемными соединениями. Они позволяют упростить монтаж и облегчить замену изношенного или вышедшего из строя крана. Трубы для горячего водоснабжения к газовому котлу присоединяются с левой стороны относительно центра, для холодного – с правой.

Современные газовые настенные котлы оснащены сложной автоматикой, поэтому требуется их подключение к электросети. Для этого они оборудуются либо кабелем для подключения непосредственно к автомату, либо обычной вилкой. Розетку делают рядом с отопительным устройством, но не снизу, чтобы избежать короткого замыкания в случае протечки теплоносителя. Газовый котел требует обязательного заземления, которое устанавливают рядом с домом или в подвальном помещении.

Специалисты рекомендуют включать в электрическую сеть стабилизатор, чтобы избежать скачков напряжения, которые могут вывести из строя котельную автоматику. Для предотвращения отключения отопления в случае перебоев с электропитанием, устанавливают источники бесперебойного питания.

Гравитационная система

Гравитационная — естественная тяга. Циркуляцию воды по заданному контуру осуществляет тянущее устройство, законы физики. Не потребуется подключение к электросети, насосу.

Котловое гравитационное отопление – частый гость дач, загородных домов, где случаются перебои с электросетью. Однако в домах, в которых используется котел, возможно организовать для экономии электричества.

Правильная разводка для естественной циркуляции необходима. При нарушении в монтаже, отопление получится нефункционирующим.

Особенность монтажа – наклон, не создающий помех подниманию воды от внутритрубного давления. Котел устанавливается ниже радиаторов, угол обеспечивает тягу для поднимания носителя, убывания по остыванию.

Самотек

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Установка на ЖБ стену

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.
На бетонные стены можно устанавливать любые типы отопительных систем: имеющие большую мощность или обычный бройлер накопительного типа.

Установка на стену из кирпича

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Источник фото: obustroeno.com

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Можно ли вешать котел на деревянную стену

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Можно ли повесить на гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Котел на гипсокартонной стене. Источник фото: primtara.ru

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.
Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.
Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Крепление котла на пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Монтаж

Последовательность монтажа напольного котла

• Котел устанавливается на прочное основание, которое может выдержать его тяжесть. Для этого либо заливается бетонная стяжка, либо на пол укладывается лист оцинкованного железа.
• При установке аппарата на основание проверить, чтобы он стоял точно параллельно земле.
• Присоединить к дымоходу и проверить тягу.
• Соединить с трубами отопительной системы, при этом установив фильтр жесткой очистки воды (после отводной линии перед входом в котел обратной линии). По обе стороны от фильтра поставить запорные механизмы (например, шаровые клапаны). Шаровые клапаны установить на все патрубки.
• Двухконтурный котел соединить с водопроводом. Врезку в водопровод лучше сделать насколько возможно ближе ко входу трубы в здание или же до места разветвления трубы. Трубу для подачи воды лучше присоединить сверху, трубу возврата воды — снизу.
• Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
• Подсоединить к электропитанию.

Последовательность монтажа настенного котла

• Стена или перегородка, на которой будет размещен котел, должна быть прочной, чтобы выдержать его, и защищенной огнеупорным материалом.
• Котел крепить на расстоянии 4-5 сантиметров от стены крепления, полметра от остальных стен и потолка, 80 сантиметров до пола. Крепить ровно, без перекосов, строго параллельно полу.
• Аппарат подготовить к монтажу: под напором воды очистить стенки входных труб от мусора.
• Установить фильтр на трубе для подачи воды, до фильтра и после него установить запорную арматуру.
• Если это необходимо, смонтировать дымоход и проверить тягу.
• Подключить к газопроводу. Это может сделать только мастер-газовик, самостоятельно врезку производить нельзя.
• Подсоединить к электропитанию.

В обоих вариантах установки перед первым пуском нужно заполнить систему водой. Для этого устройство надо отключить. Воду следует набирать очень медленно — только так вы избавитесь от воздушных «пузырей» в системе отопления.

Следует также помнить, что монтаж любого газового оборудования нельзя производить при минусовой температуре, температура должна быть от 5 до 35 градусов.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой.. Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.
