Монтаж мягкой черепицы своими руками, инструкция, фото, видео

Подготовка основания

Мягкий характер материала предъявляет особые требования к подготовке основания – оно должно быть сплошным, обеспечивать достаточный уровень жесткости. Чаще всего для этих целей используют плиты OSB, влагостойкую фанеру или обрезную доску.

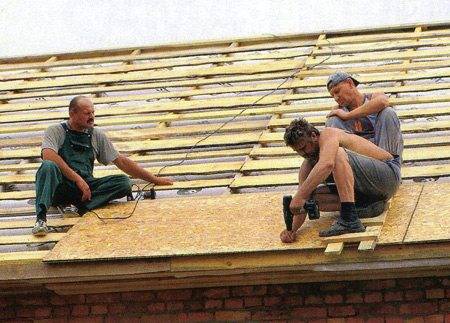

При монтаже сплошного основания из OSB или фанеры предусматривают зазор между швами листов до 2 мм – для теплового расширения материала. В этом случае при нагреве или охлаждении поверхность крыша останется ровной.

Для монтажа мягкой кровли необходимы следующие материалы:

черепица;
подкладочный ковер;
ендовый ковер;
ветровые и карнизные планки.

Для крепежа элементов и их подгонки необходимы:

молоток;
строительный нож;
мастика и герметик;
оцинкованные гвозди для мягкой черепицы с широкими шляпками.

depositphotos

Способы монтажа гибкой черепицы

Фиксация мягкой кровли может быть выполнена с использованием различных крепёжных элементов, всё зависит от типа основания кровли.

Кровельные гвозди

Крепление кровельными гвоздями является наиболее распространённым способом и применяется в случае, когда основание выполнено из влагостойкой фанеры, досок или ОСП. Если подкровельное пространство будет утепляться, то кончики гвоздей окажутся скрытыми, поэтому возможность травмироваться во время нахождения на чердаке исключается. Таким способом можно крепить стартовую, рядовую и коньковую черепицу, а также подкладочный ковёр и доборные элементы.

Кровельные гвозди надо забивать строго перпендикулярно к поверхности гибкой черепицы

Монтаж гибкой черепицы производится с помощью гвоздей длиной 25–40 см с диаметром шляпки от 8 до 12 мм. Рекомендуется использовать не обычные стальные, а оцинкованные гвозди, так как у них значительно больший срок службы. Забиваются они молотком строго перпендикулярно обрешётке, шляпка должна прилегать к черепице. Плохо, когда шляпка утоплена в кровельном материале, и нехорошо, если между ней и мягкой черепицей остаётся зазор.

Для монтажа гибкой черепицы и всех доборных элементов на 100 квадратных метров кровли понадобится 10 кг гвоздей.

Для забивания гвоздей можно использовать нейлер — пневматический гвоздезабивной молоток. Он может иметь барабанную или реечную конструкцию. Применяются гвозди с никелированным покрытием, у них также широкая шляпка.

Использование автоматического гвоздезабивателя (нейлера) заметно ускоряет процесс крепления кровельного покрытия

Саморезы с пресс-шайбами

Кровельные саморезы — это не такой распространённый для мягкой кровли вариант, как гвозди, но в некоторых случаях ему нет альтернативы. Их применяют для фиксации гибкой черепицы на основание из ламинированной фанеры. В этом случае фанера также выступает и внутренней отделкой чердака. Обычно такой способ применяется при создании крыши на террасе или в беседке. Использовать гвозди нельзя, так как их сложно забивать в этот материал — они могут его разрушить.

При помощи саморезов черепицу обычно крепят к ламинированному основанию на беседке или террасе, где оно одновременно выступает и внутренней отделкой

При выборе саморезов надо учитывать, что их длина должна быть немного меньше толщины фанеры. Саморезы с пресс-шайбами также надо использовать, когда основание сделано из тонких досок, так как гвозди могут их расколоть.

Скобы

Скобы рекомендуется применять в тех же случаях, что и саморезы, но следует иметь в виду, что в ламинированную поверхность они заходят плохо. Такой вариант подойдёт для монтажа черепицы на беседке, навесе или собачей будке, но для основного здания его лучше не использовать, так как это не очень надёжное крепление.

На жилом здании крепить гибкую черепицу при помощи скоб не рекомендуется, поскольку этот способ не обеспечивает достаточной степени надёжности

Строительный фен

Наплавление строительным феном применяют в том случае, когда нельзя использовать гвозди или саморезы. Обычно такой монтаж мягкой кровли используется при покрытии кованых козырьков или других поверхностей, когда в качестве основания выступает лист металла или тонкая фанера. Строительный фен может применяться только для той гибкой черепицы, которая имеет самоклеящуюся основу.

Строительным феном можно крепить только ту черепицу, которая имеет самоклеящееся основание

Монтаж гибкой черепицы с применением строительного фена является сложным и трудоёмким процессом, который требует наличия профессиональных навыков и опыта работы.

Инструмент для монтажа крыши из гибкой черепицы

Чтобы можно было приступить к выполнению работ, надо приобрести все необходимые материалы и инструменты:

стартовые, рядовые и коньковые элементы;
подкладку;
мастику;
шпатель;
герметик;
крепёжные элементы: гвозди, шурупы или скобы;
ножницы по металлу для разрезания доборных элементов;
карнизные и фронтонные планки;
ендовый ковёр;
кровельный нож для разрезания гибкой черепицы;
измерительные инструменты;
отбивочный шнур или мел;
строительный фен.

Перед тем как приступить к выполнению работ, надо убедиться, что все материалы совместимы и имеют одинаковый оттенок.

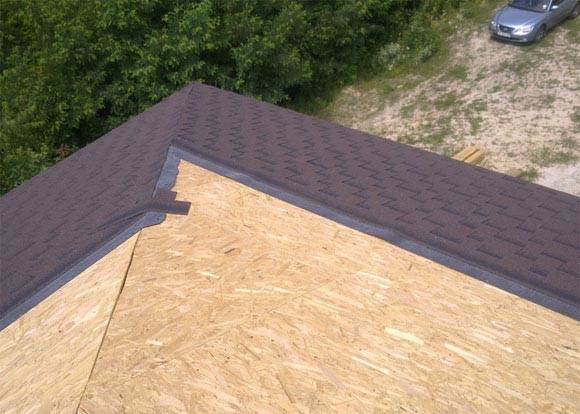

Шаг 8. Укладка коньковой и хребтовой черепицы

Далее разберемся с понятиями коньковой черепицы. Как несложно догадаться, это те гонты, которые закрывают конек крыши. Вся остальная черепица называется рядовой. К слову, хребтовую черепицу получают, когда делят коньково-карнизную на три части, или же выкраивают из обычной рядовой методом перфорации.

Чтобы правильно уложить хребтовую черепицу, при помощи шнура отбейте габариты будущего хребта – это две полосы вдоль него, и ведите укладку хребтовой черепицы снизу вверх. После чего зафиксируйте черепицу гвоздями с каждой стороны и проследите за тем, чтобы нахлест вышележащих гонтов перекрывал гвозди на 5 см.

Укладывают коньковую черепицу со стороны, которая противоположна так называемой розе ветров (об этом можно узнать у соседей или по карте ветров). Далее – все тоже самое, как во время кладки хребта. Если в нужных местах не будет самоклеящегося слоя, промажьте там мастикой.

А теперь переходим к ребрам. Здесь рядовую черепицу следует обрезать так, чтобы между смежными скатами осталось расстояние от 3 до 5 мм:

Вот еще один отличный мастер-класс, где можно рассмотреть детали процесса:

И еще один пример аккуратной работы:

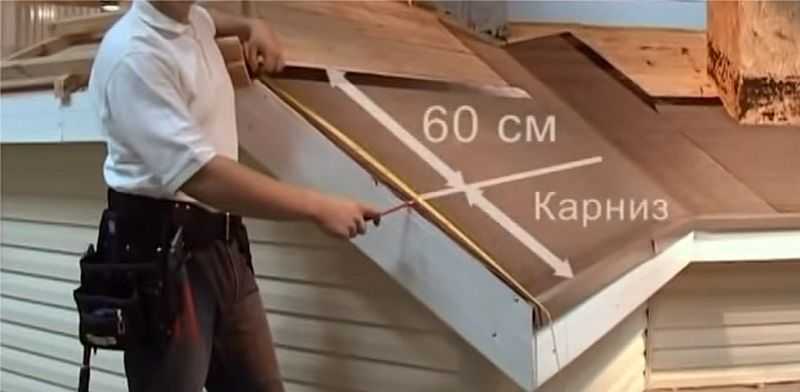

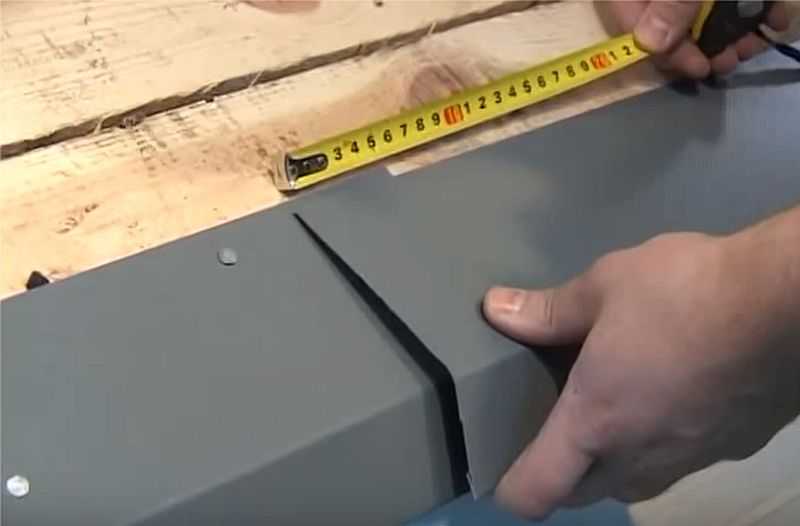

Монтаж карниза мягкой черепицы

1. Помещают поверх ковра карнизные планки (монтаж аналогичен торцевым и коньковым).

2. Удаляют с клеевого слоя карнизной полосы-самоклейки защитную пленку.

3. Укладывают полосу по карнизному свесу примерно в 10 мм от перегиба планки карниза.

4. Соседние отрезки кладут встык.

5. Фиксируют по краю и рядом с перфорацией. Отступая от изгиба фронтонной планки примерно на 10 мм.

6. Стыки и точки крепления перекрывают черепицей. Стыки в разбежку, обязательно.

Разные производители по разному рекомендуют крепить карнизную и фронтонную планки-кто-то на ковер, а другие под ковер. Главное в чем они единодушны-в обязательной проклейки битумной мастикой вдоль карнизов и фронтонов.

Лидеры продаж

Гибкая черепица

Многих домовладельцев ставит в тупик вопрос о том, от какого производителя приобретать этот битумный материал. И не зря, поскольку сегодня на строительных площадках можно обнаружить несколько десятков знаменитых брэндов. Популярностью пользуются такие зарубежные брэнды, как: Katepal, Icopal, Finnmaster.

Технониколь

Однако в силу экономических причин на сцену уверенно вышел российский представитель “Технониколь”. Черепица «ТЕХНОНИКОЛЬ SHINGLAS» уверенно захватывает отечественный рынок, – главное достоинство это соотношение цены и качества черепицы.

Стоимость предлагаемой линейки начинается от 220 рублей за м².

Тегола

Известный производитель кровельных материалов, эта компания работает с 1973 года и заслуженно пользуется авторитетом на европейском пространстве. Большое количество форм, цветовых оттенков и высокое качество – визитная карточка Tegola.

Бюджетные предложения начинаются от 280 рублей за Jazzy, Katrilli, KL, Rocky, Foxy

Катепал

Представитель от финской стороны. Одна из старейших профильных организаций, – работает на кровельных площадках с 1949 года. Финляндия – северная страна, и не её ли знать обо всех нюансах холодной зимы.

Улучшенный битум с повышенной морозостойкостью – это специализация фирмы Katepal. Широкий ассортимент товаров: Jazzy, Katrilli, KL, Rocky, Foxy.

Средняя цена начинается от 280 рублей.

Дёке

Кого интересует более дорогая черепица, отличающаяся повышенным качеством, тому следует присмотреться к компании Doeke.

Кровельные товары, соответствующие ГОСТам, начинают свою стоимостную линейку от 340 руб.

Как сделать патио на даче своими руками: разнообразные варианты оформления, отделки и обустройства (85+ Фото Идей & Видео)

Монтаж ендовы гибкой черепицы

1. Сначала нужно положить подкладочный ковер с заходом на соседний скат.

2. По оси ендовы кладут ендовый ковер. Фиксируют к основе по краю гвоздями через 10-20 сантиметров.

3. Если длина ендовы больше 10 метров, фрагменты ковра кладут с нахлестом 15 сантиметров и замазывают битумной мастикой.

4. Подрезают и укладывают черепицу. Край ендового ковра должен выступать из-под черепичного покрытия на 20 сантиметров. При подрезке под материал нужно подкладывать фанеру, чтобы не повредить ендовый ковер.

5. Черепицу кладут на битумную мастику, гвозди в ендову близко к оси не бьют.

Обратите внимание

В зависимости от производителя черепицы узел монтажа ендовы может отличаться. Как по использованию материалов, так и по укладки черепицы.

Для разных моделей рекомендованы различные способы укладки: «косичка», «подрез», «двойное плетение» и др.

Обзор производителей

Если вы хотите покрыть крышу качественным и долговечным материалом, то вам стоит обратиться к фирменной продукции от известных брендов. Познакомимся поближе с некоторыми из них.

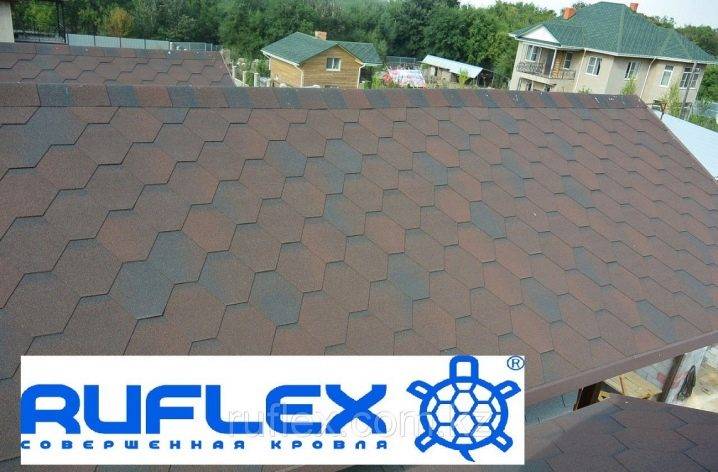

Ruflex

Крупная компания Ruflex успешно действует с 1991 года. Она входит в торгово-производственное объединение «Ассоциация Dиана». Гибкая битумная черепица данного производителя отличается долговечностью, практичностью и прекрасным внешним оформлением. Высококачественная продукция фирмы Ruflex изготавливается на современном оборудовании предприятий США. Ранее производитель предлагал гарантию на свою продукцию в 35 лет, однако в настоящее время представители Ruflex готовы предоставить пожизненную гарантию.

Компания Ruflex предлагает на выбор потребителей гибкую черепицу, представленную следующими коллекциями:

«Красный крыжовник»;
«Тайга»;
«Балтика»;
«Темный шоколад»;
«Терракота»;
«Медный отлив»;
«Дюна»;
«Норвежский фьорд».

Многие потребители останавливают выбор на фирменной черепице от Ruflex, так как она представлена в широком ассортименте, а также имеет демократичные расценки.

Tegola group

Крупный итальянский производитель Tegola является мировым лидером по выпуску кровельных, гидроизоляционных, а также геосинтетических систем. Продукцию этой фирмы можно использовать как в частном строительстве, так и при возведении различных промышленных объектов.

В ассортименте бренда Tegola имеется гибкая черепица самых разных цветов и рисунков. Потребители могут подобрать для себя покрытия с кирпичиками, чешуей или сотами.

Главными преимуществами этих фирменных товаров являются:

морозоустойчивость;
теплостойкость;
небоязнь сильных и резких порывов ветра;
небоязнь любых атмосферных осадков;
неподверженность деформации под действием скачков температурных значений;
неподверженность образованию коррозии.

В основе фирменной мягкой черепицы от Tegola присутствует высокопрочное стекловолокно, которое дополнительно усиливается примерно на 30%.

ЗАО «Мягкая кровля»

Это самарский производитель, выпускающий и поставляющий высококачественные кровельные, а также гидроизоляционные и теплоизоляционные материалы. Данная марка существует с 1932 года, и за время своего существования успела завоевать доверие потребителей. Продукция от ЗАО «Мягкая кровля» постоянно совершенствуется и пополняется новыми моделями.

Фирменная продукция самарского производителя привлекает внимание покупателей своими положительными качествами, к которым можно отнести:

применение качественного сырья в процессе изготовления кровли;
высочайшая степень качества и надежности продукции;
длительный срок службы;
легкость монтажа.

В настоящее время продукция ЗАО «Мягкая кровля» пользуется большим спросом, а ее качество и длительный срок службы отмечают многие покупатели.

Docke

Docke – это еще одна известная компания, являющаяся одним из лидеров на отечественном рынке фасадных материалов. Во владении этой марки имеется два собственных завода, на которых изготавливается не только гибкая черепица, но и виниловый сайдинг, водосточные поливинилхлоридные системы и фасадные полимерные панели.

Высококачественная мягкая кровля от Docke производится с участием ведущих инженеров из Германии и опытных дизайнеров. Этот известный бренд славится богатым ассортиментом, представленным продуктами непревзойденного качества. Отдельно стоит выделить линейку гибкой черепицы под названием «Тетрис». Она представлена покрытиями с аккуратным и популярным рисунком. Подобные материалы выпускаются в красном и коричневом оттенках.

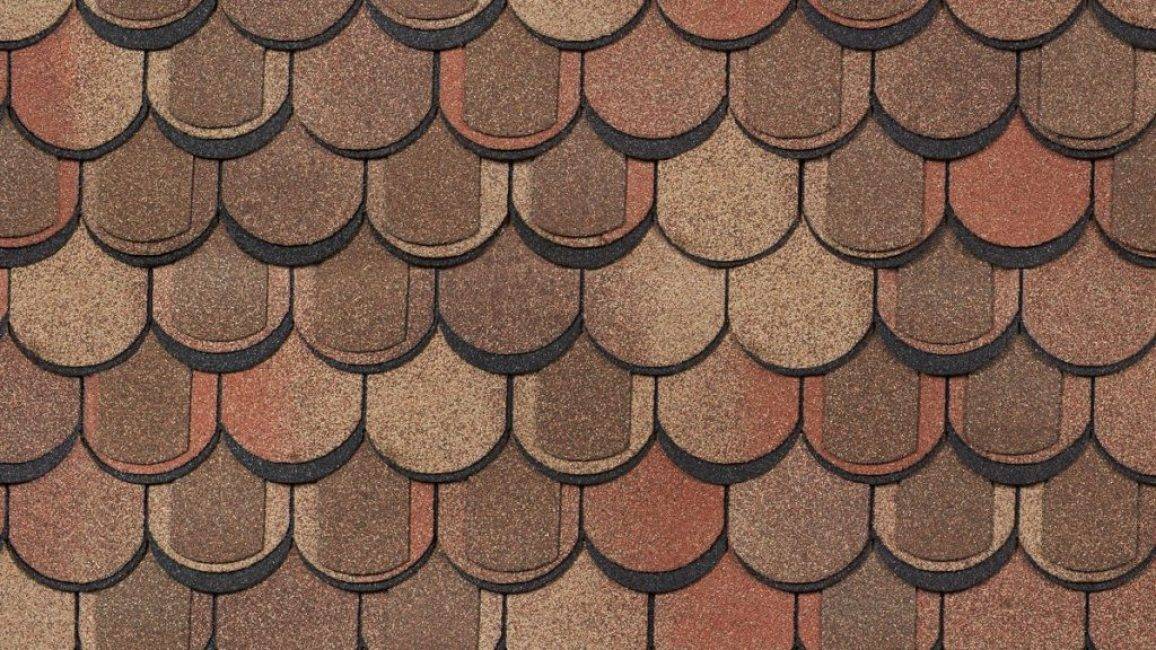

Цены и виды мягкой черепицы по форме изделия

Битумная гибкая черепица имеет плоскую поверхность. На ней нет рифления, но это не мешает говорить об этом материале как об аналоге традиционной черепицы. Объясняется это сходством способом укладки, но гибкая кровля имеет более широкое применение и может использоваться на сложных, круглых, с башенками, гибридных и прочих типах крыш.

Гибкой черепицей без труда можно укрыть сложные округлые формы крыш.

По видам мягкая черепица делится на:

крупнозернистую;
мелкозернистую;
однослойную;
многослойную или ламинированную;
с металлическим покрытием.

Кроме битума, в составе мягкого кровельного материала в значительной степени присутствует стеклохолст. Это придает черепице высокой сопротивляемости на разрыв и растяжение, негорючесть и стойкость к деформированию под воздействием высоких температур. Технология применения кровли позволяет использовать ее для повторного перекрытия поверх старого мягкого материала.

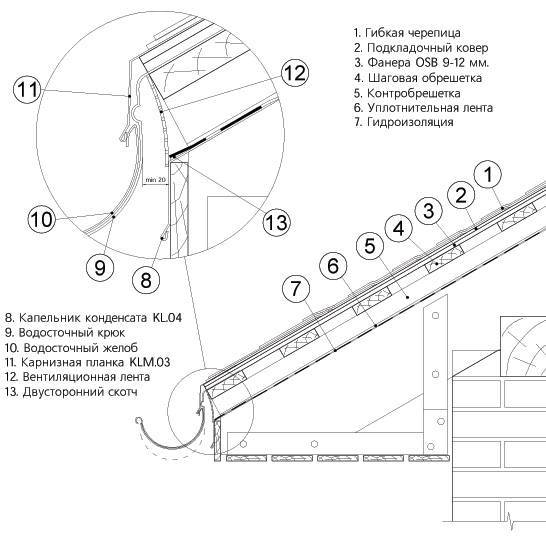

Схема «пирога» обустройства кровли из мягкой черепицы.

Такое усиление крыши не создаст чрезмерной нагрузки на ее основание, так как она не имеет избыточного веса. Этот параметр составляет всего от 9 до 13 кг на м². В результате ремонт будет менее трудоемким, безотходным, а оставшийся слой станет дополнительным защитным покровом от холода и шума.

Благодаря своему составу, битумная черепица обладает повышенными тепло- и звукоизоляционными качествами. Это защитит дом от внешних звуков и холода.

Покрытие кровли рулонными материалами

Устройство плоских крыш допускает использование рулонных материалов, полосы которых настилают внахлест, причем в одном и том же направлении:

когда уклон кровли плоской более 5 %, тогда наружная ширина нахлеста равна 10 сантиметрам, а внутренняя – 7 сантиметрам;
когда наклон не превышает 5%, ширина нахлеста для всех слоев составляет не менее 10 сантиметров.

Если в процессе наклейки полотнище отклонилось от своего расположения, его надо попытаться вернуть на место не отклеивая материал. Но в случае, если сместить невозможно, приклеенный кусок отрезают и полотнище приклеивают заново, соблюдая 10-сантиметровый нахлест.

Когда выполняют устройство плоской кровли, полосы рулонного материала укладывают слоями (детальнее: «Устройство рулонной кровли — свойства покрытия «). Если монтаж производят на жидкую мастику, каждый слой клеят с интервалом, который не может быть менее 12 часов.

Особенности устройства плоских крыш, детальное видео:

Начало работы и укладка первых рядов

Для достижения максимальной защиты чердака или мансардного этажа от осадков рекомендуется использовать специальную подложку. Если скат крыши незначительный (не превышает 20 градусов), то крепить подкладочный ковер разрешается только в местах последующего монтажа доборных элементов. Также следует сразу провести монтаж металлических защитных планок для карниза и фасада. После монтаж битумной черепицы своими руками осуществляется по следующей схеме:

Укладываются карнизные слои, обрамляющие крышу (их можно заменить и самой черепицей, нужно лишь аккуратно ее обрезать). Они фиксируются поверх планок с помощью гвоздей с крупными плоскими шляпками. Для дополнительной фиксации кровли осуществляется промазывание места, где она будет уложена, битумной мастикой.
Осуществляется фиксация первого ряда черепицы. Рекомендуется для этого брать листы из разных комплектов. В случае если они будут незначительно отличаться, проблем с перепадами цвета не будет. Укладывать первый ряд нужно поверх карнизных слоев с незначительным подъемом (от края торца до самой черепицы должно быть расстояние порядка 1 см).
При фиксации черепицы соблюдаются условия ее выкладки согласно узору. Лишние части просто обрезаются. Крепление листов осуществляется с помощью гвоздей с плоской шляпкой. Они обеспечивают надежный прижим черепицы к основанию и исключают ее повреждение.

Указанная инструкция по монтажу крыши из гибкой битумной черепицы позволит быстро и корректно провести работу, исключить основные ошибки при укладке материалов. Дополнительно следует просмотреть обучающие фото и видео материалы, которые помогут увидеть процесс подготовки к монтажу и саму укладку кровельного материала.

Неправильный узел ендовы

При выполнении ендовы открытым способом необходимо соблюдать очень важное правило: фиксировать гибкую черепицу следует на расстоянии не менее 300 мм от оси ендовы. Необходимо обрезать верхние углы для отбоя воды и промазывать основание битумной мастикой

Если этого не сделать, то возможно затекание воды под черепицу в случае отсутствия проклейки мастикой либо будет протечка в случае фиксации на расстоянии менее 300 мм

Необходимо обрезать верхние углы для отбоя воды и промазывать основание битумной мастикой. Если этого не сделать, то возможно затекание воды под черепицу в случае отсутствия проклейки мастикой либо будет протечка в случае фиксации на расстоянии менее 300 мм.

Ендова и карниз являются местами наибольшего скопления снега и льда, поэтому нужно особо внимательно относиться к этим узлам.

Чтобы избежать этих проблем, следует строго выполнять инструкции по монтажу. Если дом уже построен, то необходимо рассматривать каждый случай отдельно и учитывать угол наклона ендовы, её экспозицию и другие факторы. Кратко перечислим правильные этапы монтажа.

Советы при покупке мягкой черепицы

Все упаковки должны быть из одной партии, чтобы не возникло разночтений по цвету. Чтобы избежать цветовых пятен, при монтаже поочередно берут листы из разных пачек черепицы.
Дешевле всего одноцветная черепица — кирпичный, зеленый или коричневый оттенки.
Фольгированная черепица крупнее остальных, поэтому эффектнее выглядит на больших скатах.
Если крыша имеет небольшой угол наклона, не стоит тратиться на битумную черепицу. Ее все равно не будет видно снизу. Дешевле использовать обычный наплавляемый рубероид.

Советуем почитать про кровлю из ондулина своими руками и про вальмовую крышу своими руками.

https://youtube.com/watch?v=4BaXg5tjZeY

Некоторые нюансы обустройства мягкой кровли

Состав кровельного пирога важен для долговременной беспроблемной эксплуатации крыши. Если использовать неподходящие материалы или изменять (уменьшать) количество слоев кровельного пирога, последствия не заставят себя ждать. Конструкция кровли придет в негодность; вы получите протечки, конденсат, отсыревший утеплитель и требующие замены, прогнившие элементы кровельной системы.

Чтобы кровля безупречно отслужила положенный ей срок, при монтаже необходимо использовать дополнительные рекомендации, в число которых входят следующие советы:

Мягкая кровля настоятельно нуждается в обустройстве вентиляции. Гидрозащита кровельного пирога не только надежно защищает конструкцию от капель дождя, но и препятствует выходу пара наружу. Отказ от вентиляции приведет к накоплению конденсата внутри пирога и к нарушению его герметичности.

Обустройство вентиляции (коньковый продух)Источник lt.decorexpro.com

Виды вентиляции. Система кровельной вентиляции может быть пассивной, когда между слоями формируются вентзазоры (открытые каналы). При обустройстве принудительного варианта кровельная конструкция оснащается системой вентиляции заводского изготовления. Такая система способна не только эффективно проветривать подкровельное пространство, но и запускать принудительную циркуляцию воздуха на чердаке и в мансарде.
Обход печной трубы. Важная технологическая тонкость — мягкая кровля, все виды которой служат качественной заменой традиционной черепице, в отличие от последней, не должна примыкать к дымоходу. Во время монтажа дымоход тщательно изолируют по всему периметру; условия обеспечения пожаробезопасности кровельного пирога регулируются нормативами СНиП.
Смешивание гонта. При монтаже рекомендуется смешивать битумные элементы из нескольких упаковок. Оттенки из разных пачек (даже в одной партии) могут немного отличаться. Перемешивание позволит равномерно распределить тона по поверхности крыши, избежав резких переходов из тона в тон (что всегда бросается в глаза). Это принесет пользу и в дальнейшем, если потребуется подобрать материал для ремонта.

Обустройство примыкания к трубеИсточник migurban.ru

Крыша из гибкой черепицы превосходит многие кровельные покрытия прочностью (легко переносит град), устойчивостью (к порывам ветра) и монолитностью. Чтобы эти замечательные свойства сохранялись как можно дольше, необходимо бережно ухаживать за крышей во время эксплуатации. Для очистки крыши от снега выбирают деревянную лопату (она не повредит защитную базальтовую посыпку на гонте). Летнюю пыль и грязь удобно удалять струей воды из шланга.

Полезные советы от профи

Многие люди мечтают построить идеальный дом своей мечты и завершить такую постройку красивой и надежной крышей. Однако нужно учитывать, что строительство последней должно осуществляться без каких-либо ошибок. Неправильный старт может обернуться плачевным финалом. Исправить многие проблемы, связанные с рулонной кровлей, бывает очень трудно.

Ознакомимся с полезными советами и рекомендациями от профессионалов, чтобы не столкнуться с серьезными минусами при монтаже рулонной кровли.

Установку пластичной кровли лучше проводить в теплое время года. Однако некоторые мастера проводят такие работы в более холодные сезоны, например, зимой. При этом отделочные материалы нужно сначала подержать в условиях комнатной температуры, а в процессе монтажа прогревать их клейкий слой строительным феном.
Подбирая материал, учитывайте коэффициент его перекрытия. Например, трехслойные покрытия часто имеют коэффициент больше 5. Это означает, что ими крыша покроется в 5 слоев.

Укладывать пластичную кровлю на сплошную конструкцию из необрезной доски не рекомендуется, поскольку в таких условиях нет плоскостности скатов. При этом установив мягкую черепицу, вы подчеркнете абсолютно все дефекты основания.
Если вы сделали разметку в процессе укладки гибкой кровли, нудно помнить, что по ней нельзя прибивать гонты. Она вам понадобится лишь в качестве ориентира для облегчения проведения дальнейших работ.
Если вы решили постелить на крышу такую кровлю, специалисты рекомендуют обеспечить ей хорошую теплоизоляцию.
В комплекте со многими фирменными кровельными материалами идет технологическая карта.

Распространенной ошибкой мастеров является слабое закрепление основы. В такой ситуации кровельные гвозди с течением времени могут вылезти из древесины, повредив ее.
Не забывайте оставлять вентиляционные отрезки между досками или листовыми основами. В иной ситуации в условиях мокрой погоды эти конструкции могут набухнуть и повредить гидроизоляции, а также внешнему виду кровли.
Прикрепляйте кровельные пластины как можно плотнее и качественнее. Это необходимо, чтобы под них не затекала вода.
Выкладывая гибкую черепицу, следует быть осторожными. Постарайтесь избегать перегибов или сминаний. Кроме того, без особой необходимости нельзя ходить по этому материалу.

Не забудьте заранее произвести расчет требуемых материалов. Их средний расход: гонты в упаковках 1,5-3 м куб. в зависимости от габаритов, учитывая нахлесты, как правило, требуется запас в 5%, 200 г/м мастики для ковра ендовы, 100 г/м для торцов, 750 г/м для примыкания, гвозди – 80 г/кВ м.
Не бойтесь устанавливать мягкие покрытия на сложную крышу. Этот облицовочный материал подойдет для оснований абсолютно любой конструкции.
Если вы боитесь самостоятельно проводить работу по монтажу гибкой кровли, то лучше обратитесь к специалистам. В противном случае вы можете соорудить ненадежную конструкцию и только зря переведете кровельный материал, который стоит не так дешево.

О том, какие бывают ошибки в монтаже гибкой черепицы, смотрите в следующем видео.

Какие участки крыши требуют особого внимания?

До того, как мягкая кровля своими руками будет уложена и закреплена на крыше, необходимо провести работы по упрочнению ряда участков:

Монтаж подкровельного ковра, представляющего собой нетканое полотно с битумной пропиткой и специальной посыпкой, на карнизных свесах, торцах кровли, на ендовах. Подкровельный ковер обычно приобретают того же цвета, что и битумная черепица. Полотно наклеивают в направлении снизу вверх и с нахлестом по горизонтали в 150 мм, по вертикали – 100 мм, промазывая стыки ковра мастикой. С обеих сторон ендовы должно быть по 500 мм подкладочного полотна, а у конька – по 250 мм. Торцы и карнизные свесы отделываются подкровельным ковром на ширину от 400 мм. Полотно крепят при помощи кровельных гвоздей с шагом в 200 мм.

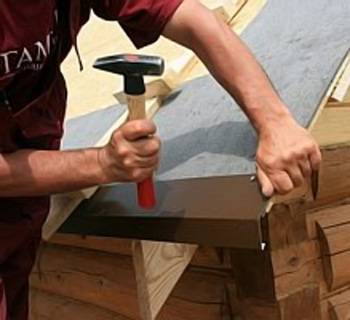

Монтаж металлических карнизных планок поверх подкровельного ковра на карнизные свесы.
Крепление фронтонных планок в торцах кровли.

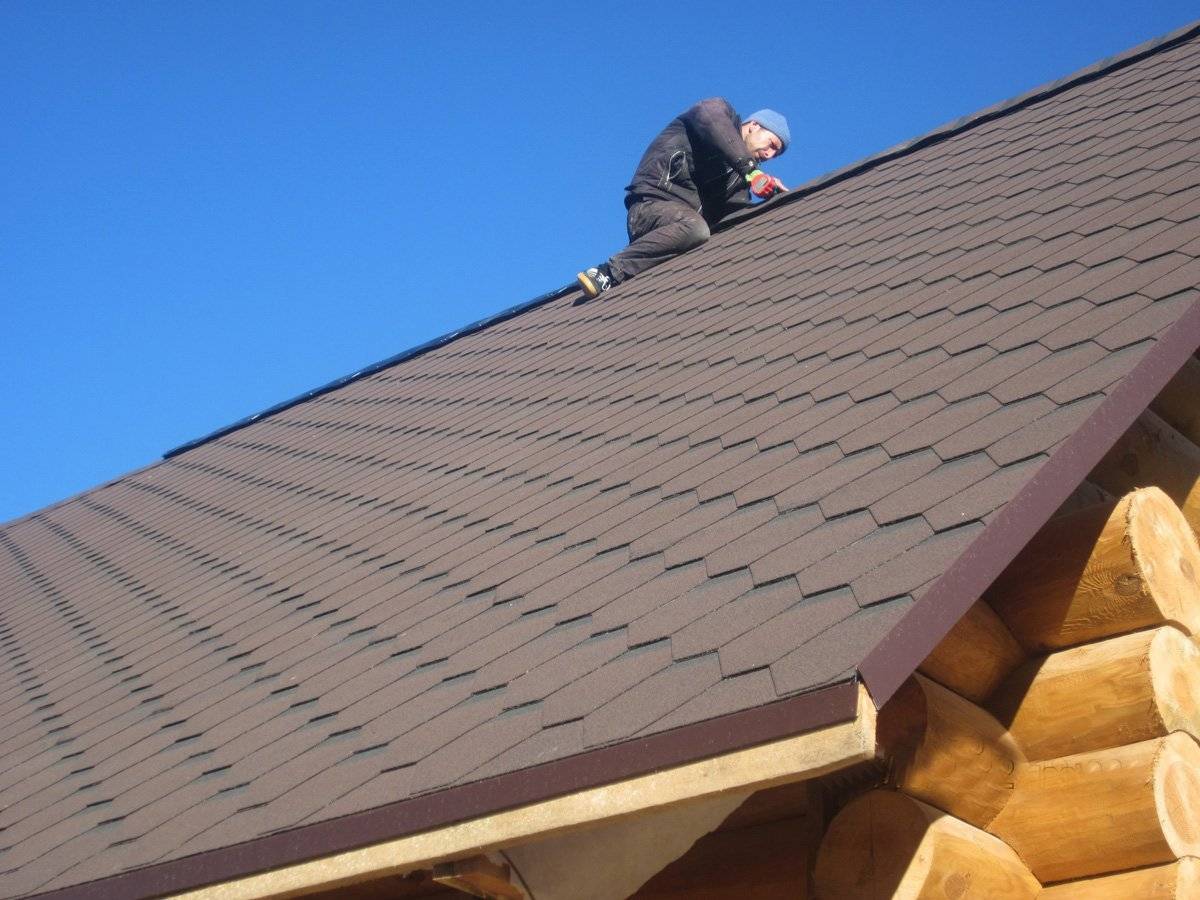

Основная часть работы – укладка черепицы

Ниже предлагается стандартная инструкция по монтажу – мягкая кровля при этом укладывается от карниза. Следует отметить, что при использовании черепицы «джаз» лучше монтировать специальную карнизную черепицу, во всех остальных случаях подходит обычная черепица.

Итак, отступаем от карнизного элемента 2 см, можно и меньше, что можно варьировать в ходе работы. Так, самый широкий отступ должен быть на высоких скатах. Монтаж второго и последующих рядов выполняется в соответствии со средней разметочной линией. Гонт должен укладываться согласно геометрическому рисунку, то есть вырезы полностью совпадают с лепестками. Материалы последующего ряда монтируются поверх половины «лепестка» предыдущих листов, а в случае «джазовой» нарезки они смещаются до 33 см. Края крыши тщательно проклеиваются, что обеспечивает надежную защиту от ветра и влаги.

Монтаж обрешетки

Перед тем, как сделать мягкую кровлю, требуется собрать качественную, прочную обрешетку. Технология укладки битумной черепицы подразумевает использование сплошного основания, придающего жесткость и механическую прочность мягкому кровельному покрытию. Обрешетка должна обеспечивать равномерное распределение веса кровли между стропилами, поэтому она создается из 3 слоев:

Контробрешетка. Контробрешетку под мягкую черепицу изготавливают из деревянных брусков толщиной 3-4 см. Она крепится вдоль стропильных ног каркаса поверх гидроизоляционного материала. Задача контробрешетки – создание вентиляционного зазора между стропилами кровельным покрытием.

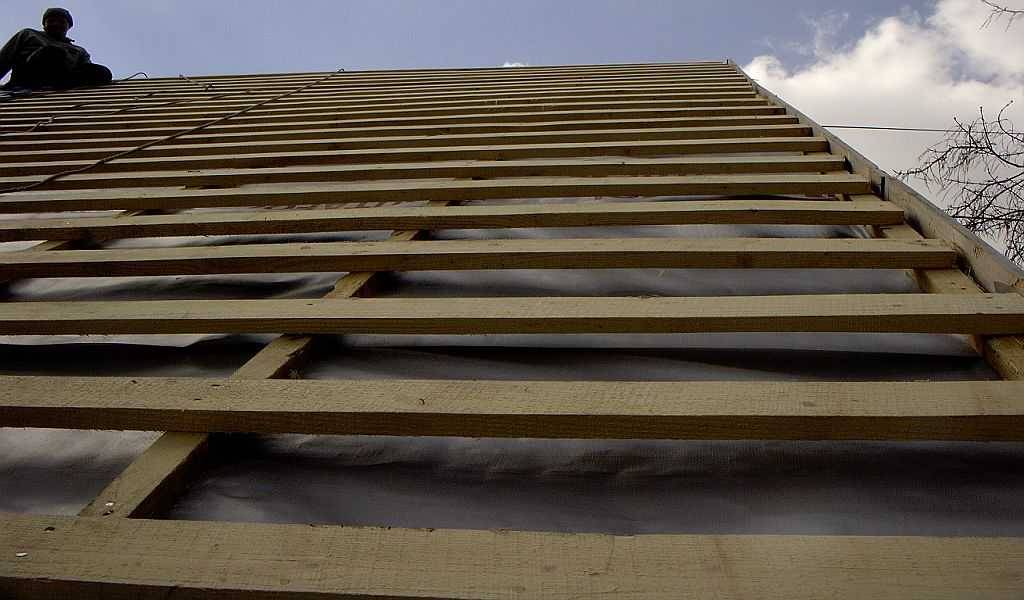

Разреженная обрешетка. Этот элемент основания под мягкую черепицу изготавливают из обрезной доски размером 20х150 мм. Доски приколачивают перпендикулярно контробрешетке на расстоянии 30-50 см.
Сплошная обрешетка. Она изготавливается из влагостойкой фанеры, листов ОСП или обрезной доски, уложенных сплошняком с зазором 1-3 мм, компенсирующим тепловое расширение материала. Чтобы предотвратить повреждения мягкой черепицы, необходимо ошкурить или острогать элементы обрешетки, чтобы они были гладкими.

Требования к обрешетке

Материалы для изготовления сплошной обрешетки

Последовательность работ

Последовательность установки гибкой кровли можно разделить на несколько основных этапов.

Сперва усиливается свес при помощи капельной планки (Г-образного металлического элемента). Эта деталь защитит обрешетку, стропила и настил от проникновения сырости и воды. Капельная планка присоединяется гвоздями, забивающимися в шахматном порядке. При этом шаг при монтаже крепежа должен составлять 20-25 см.
Потом стелется гидроизоляционный слой в ендове и вдоль ската. Этот материал надо раскатать, распределив по 50 см с двух сторон от участка перегиба. Избегайте швов. Лучше укладывать гидроизоляцию с нахлестом в 15 см. Но также материал следует промазать битумом. Далее гидроизоляцию фиксируют вдоль карнизного света. Если это нужно, ковер подрезается.
Затем устанавливается подкладочный ковер. Его надо постелить по всей плоскости кровли, если ее уклон составляет 12-18 градусов. Ковер следует выкладывать начиная с нижней части.

Если уклон крыши больше 18 градусов, ковер укладывают только на участках перегибов.
Для фиксации подкладочного ковра зачастую нужно делать разрез в отдельных местах специальным ножом.
Далее следует установка торцевой металлической планки. Она будет перекрывать уложенные ранее материалы, а также защищать от ветровых нагрузок и влаги. Укладывать фронтальную деталь нужно сверху подкладочного пласта или гидроизоляционного слоя, фиксируя при этом гвоздями.
Затем нужно сделать разметку ската сеткой. Для этого применяют специальный малярный шнур. Отметки вдоль свеса карниза наносят в 5 рядов черепицы и через 1 м в вертикальном положении. С такой разметкой будет легче укладывать кровлю.

Теперь надо сделать ендовый ковер, установив его на гидроизоляционном материале. Его нужно срезать в области свеса и отметить границы. От отмеченных точек надо отступить примерно 4-5 см и нанести мастику – на нее и нужно будет стелить ендовый ковер. Складки нужно будет разгладить, а края – прижать.
Далее нужно обработать участки, примыкающие к трубе. Для этого надо подготовить выкройки из ендового ковра или металла

Поверхность трубы важно покрыть штукатуркой и отделать праймером.
Если вы применяли ендовый ковер, то выкройку нужно сделать так, чтобы материал ложился на трубу более чем на 30 см. Выкройку нужно обработать мастикой и положить на место

Сначала фиксируется фронтальная часть, а потом правая и левая. Детали сбоку понадобится завернуть на лицевую сторону.

Если вы оформили область вокруг трубы верно, то у вас получится своеобразная площадка, закрытая сплошь ендовым слоем. Прежде чем укладывать в этом месте черепицу, основание нужно промазать битумной мастикой. Затем кровельный материал следует положить с трех сторон, отступая от стенок трубы примерно 8 см

Участок наверху примыкания важно загерметизировать металлической планкой.
Теперь нужно сделать вывод круглых труб. Для этого берут специальные устройства

Их размещают так, чтобы край снизу детали ложился на кровлю более чем на 2 сантиметра.
Проходную деталь нужно прижать к кровле и очертить внутри.

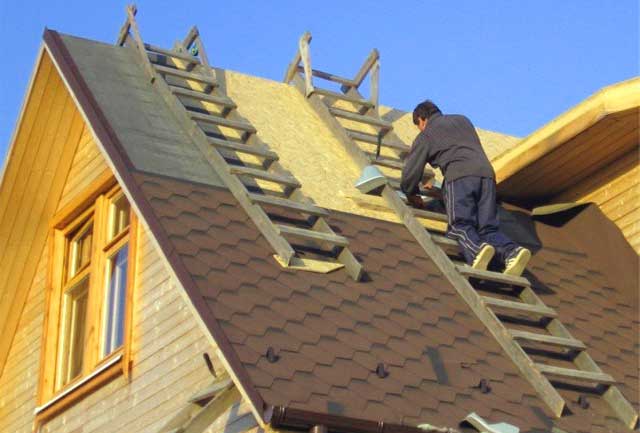

Далее следует установка первой полоски черепицы, а после нее монтируется рядовая черепица в зависимости от угла наклона крыши.
После этого оформляется ендова и фронтоны.
Только после этого можно переходить к установке конька. Вдоль него проделывается отверстие, не доходящее до края ребра 30 см. Устанавливается конек с применением кровельных гвоздей. Если данная деталь имеет большую длину, то можно использовать несколько элементов и соединить их встык.
В завершении работ нужно закрыть коньковой черепицей ребра, двигаясь снизу вверх. Каждый фрагмент нужно приклеить и прикрепить с помощью гвоздей.

Как укладывать мягкую черепицу
