Монтаж мягкой кровли
Перед началом монтажа мягкой кровли своими руками, следует проверить цвета всех листов в упаковках, поскольку могут быть несоответствия в плитках. Чтобы избежать цветовых отклонений можно перемешать 5-6 упаковок. Сама черепица подходит для крыш с углом наклона 12-90.
Большого внимания требуют температурные и климатические условия на объекте. При температуре ниже 5 монтаж мягкой черепицы не рекомендуется, поскольку листам кровли требуется солнце для герметичного спаивания с основанием. Если же установка не терпит ожидания, а температура не подходит под требования, рекомендуется выдержать листы до комнатной температуры и использовать тепловоздушную грелку.
Крыша из гибкой черепицы своими руками
Гибкая черепица: инструкция по монтажу
Если оба вышеуказанных условия соблюдены, обрешетка и инструменты подготовлены, можно приступать к укладке гибкой черепицы. Итак, как стелить мягкую кровлю? Технология монтажа мягкой кровли довольно проста:
- Работа с карнизной черепицей. Монтируется поверх планок на карнизный свес. Для фиксации используют клей и гвозди, располагающиеся на расстоянии 25 мм от края покрытия. Еще один вариант монтажа – использование выкройки, сделанной из рядовой черепицы Для этого с гонта обрезают лепестки и монтируют черепицу встык в отступом в 20 мм от карнизного свеса. Для расчета черепицы воспользуйтесь нашим онлайн калькулятором.
- Работа с рядовой черепицей. Перед установкой проводится горизонтальная разметка посредством мела. Это позволит ровно укладывать ряд листов, особенно если скат имеет слуховые окна, трубы и другие элементы в конструкции. Далее с гонтов снимают защитную пленку и начинают укладку от середины карнизного свеса, направляясь в обе стороны. Крепится кровля посредством четырех гвоздей, вбивающихся в специальные отверстия. Для уклонов в 45 и выше понадобится шесть гвоздей.
- Первый ряд плиток располагают на расстоянии в 10-15 мм нижнего края карнизной черепицы, а лепестки располагают на ее стыках. Идущим следом ряды следует располагать таким образом, чтобы конец лепестков гонта располагался на уровне или чуть выше вырезов в предыдущем слое. Работая на торцах, надо подрезать плитку по кромке крыши и усиливать ее клеем с прослойкой от 10 см. Чтобы не повредить изоляционный слой при резке фанеры можно положить под нее кусок фанеры или доски.
Монтаж мягкой кровли своими руками с пошаговым фото
Инструменты для работы, комплектующие
Кровля из мягкой черепицы своими руками не может быть выполнена без грамотных вычислений. Быстрый и предельно точный расчет производится с помощью он-лайн калькуляторов, хотя можно делать расчеты и традиционно с помощью математических формул – тут, как кому удобно.
Материалы и инструменты:
- рядовая и коньково-карнизная черепица;
- ковер подкладочный;
- планки из прочного легкого металла;
- клей (битумный);
- уплотнения выводов;
- специальные метизы (кровельные) – гвозди, шурупы;
- ендовый ковер;
- вентиляторы с вытяжкой;
- кровельный инструмент для формирования кусков –нож, ножницы для карнизных планок;
- рулетка;
- пневматический молоток, используемый для крепежа кровельных гвоздей;
- шпатель;
- пистолет для клея.
Этот список может расширить монтажный фен, если работы планируется выполнять при невысокой наружной температуре воздуха.
Полезные советы
Как было сказано выше, мягкая кровля Шинглас – это несколько коллекций. Так вот есть некоторые отличия в процессе укладки битумного покрытия разных моделей.
- Если производят укладку модели «Джаз», то смещения гонтов одного ряда относительно другого должно проводиться в пределах от 15 до 85 см. То есть определенного параметра нет.
- Трио, Танго, Соната смещаются на половину ширины лепестка черепицы.
- Модель Аккорд укладывают так, чтобы его правый лепесток перекрывал собой стыки двух соседних черепиц нижнего ряда. Предполагается, что верхняя часть гонта сплошная. Считается, что направление укладки не играет роли, главное, чтобы оно оставалось неизменным.
Модель Аккорд на крыше домаИсточник realsroier.ru
Как делать мягкую кровлю

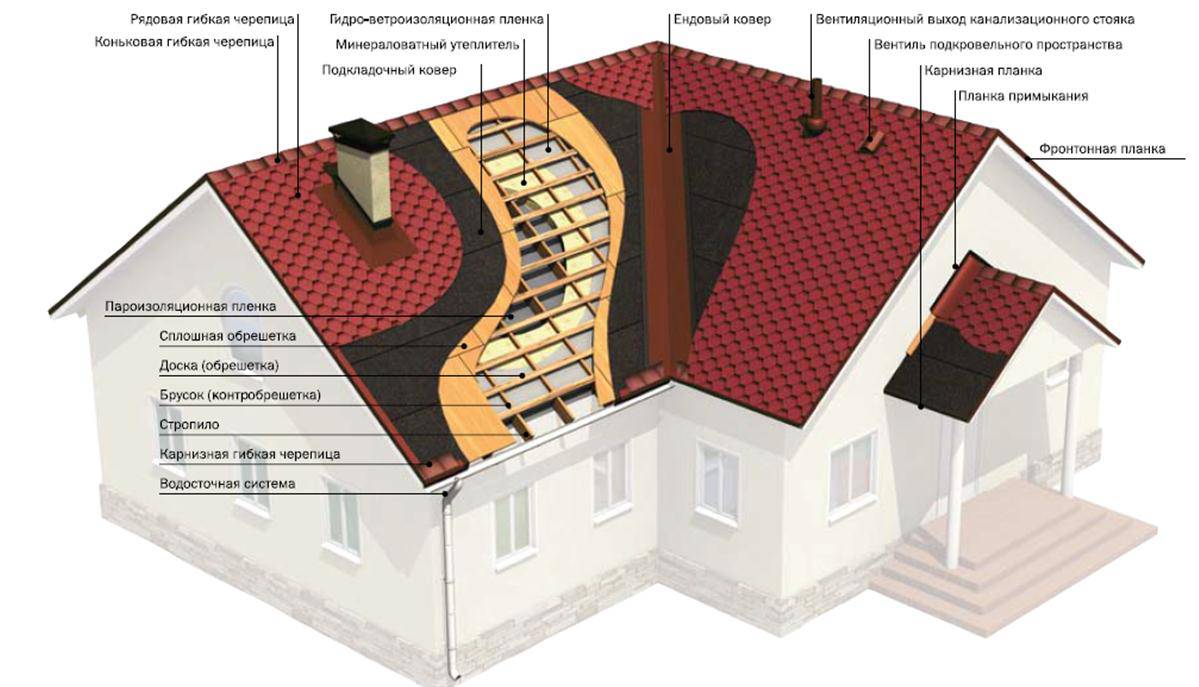

Обустройство кровли является комплексной задачей, которая включает в себя целый ряд определенных этапов.
В качестве фундамента, на который будет укладываться мягкая кровля, используется влагостойкая фанера, ОСБ-плита или обрезная доска. Также допускается применение других стройматериалов с ровной поверхностью и влажность не более 20%. Швы такой обшивки должны обязательно иметь определенный зазор. Для фанеры и ОСБ-плиты допускается минимальный зазор в 2-3 мм, для обрезной доски необходимо оставить промежуток в 5 мм. Это необходимо для того, чтобы при расширении под действием температуры и влаги основание не начало деформироваться. На обрезных досках годовые кольца располагают центром вниз.
Данная система призвана обеспечить надлежащее качество циркуляции воздуха, который предотвращает образование конденсата на тыльной стороне основания. Если пренебречь этим этапом, то в скором времени стропильная система может начать гнить, а зимой на ней могут образовываться наледи и сосульки.
Кровельная вентиляция включает в себя такие элементы:
- продухи в свесах карнизов;
- вентиляционные выходы;
- промежуток между гидроизоляцией и основанием не менее 5 мм.
Для того, чтобы чердак проветривался надлежащим образом, производители мягкой черепицы рекомендуют распределить вентиляционные отверстия равномерно вдоль всего конька.
Обустройство мягкой кровли включает в себя организацию подкладочного слоя. Его монтируют на карнизных свесах, торцах и ендовах кровли по направлению сверху вниз. При уклонах крыши свыше 18 градусов можно делать подкладочный слой только в тех местах, где есть наибольшая вероятность протечек. Коньки и ендовы покрывают слоем шириной в 25 и 50 см соответственно. При этом ендовы оборудуют подкладочным слоем с обеих сторон.
При уклонах крыши от 12 до 18 градусов подкладка кладется по всей площади крыши, начиная с нижней части, двигаясь параллельно карнизу вверх. Нахлест между полосами подкладки в продольном направлении должен быть равен 15 см, в поперечном — 10 см. Фиксируют подкладку специальными гвоздями на расстоянии 20 см друг от друга. Для достижения лучшей герметичности подкладочного слоя, места нахлеста смазывают битумной мастикой.
Монтаж карнизных планок
Элементы делают из металла. Их крепят на свесах карниза прямо на подкладку. Деревянные планки необходимы для защиты края обрешетки от дождя и ветра. Крепеж производят монтажными гвоздями с широкой шляпкой с интервалом в 100 мм. В местах стыка карнизных планок делают нахлест величиной не менее 2 см.
Монтаж фронтонных планок
Как и в предыдущем случае, планки изготавливаются из металла. Укладывают их на торцах кровли поверх подкладочного слоя. Назначение этих планок — защита края обрешетки со стороны торцов. Крепление проводят аналогично планкам на карнизах.
Необходим для дополнительной защиты кровли от дождя и снега. Выбирают его под цвет кровли. Фиксируют ковер гвоздями с широкой шляпкой. Нахлест тщательно проклеивают битумной мастикой.

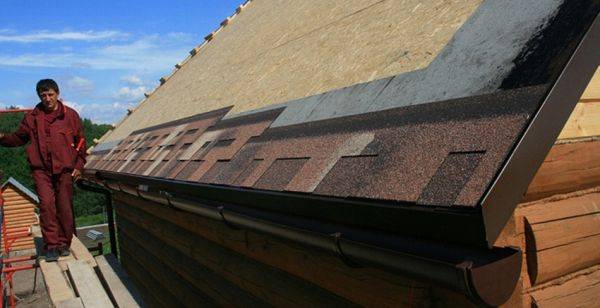

Монтаж карнизной черепицы
При укладке мягкой черепицы следует помнить, что перед началом работ необходимо снять защитную пленку с тыльной стороны черепицы. Карнизную черепицу кладут на расстоянии 10-20 мм от края карниза (детальнее: «Мягкая черепица — технология укладки: метод «шесть рядов» «). При этом каждый элемент черепицы укладывают точно встык.
Виды и характеристики
Гибкая черепица выпускается в виде гонтов. Эти элементы изготовляются с различными параметрами.
Кроме того, они имеют разный рисунок, а именно:
- ромб;
- кирпич;
- дранка;
- прямоугольник (может быть разных форматов);
- соты;
- шестигранник;
- бобровый хвост;
- драконий зуб;
- чешуйки.
И также гибкая черепица бывает:
- двухслойная;
- трехслойная.
Эти разновидности кровельного материала отличаются друг от друга присутствием дополнительного слоя гонта. Он имеет небольшое смещение, благодаря которому покрытие обретает объем и рельефную поверхность.
Двухслойные покрытия относятся к средней ценовой категории. Подобные кровельные материалы пользуются большим спросом. Они могут прослужить не меньше 30 лет. Трехслойные же варианты стоят в разы дороже двухслойных, но и служат дольше. Некоторые производители утверждают, что их трехслойная кровля может прослужить более 60 лет без какого-либо ремонта.
Кроме того, популярная гибкая кровля отличается и по своему окрасу. Современные фирмы – производители предлагают не только простые однотонные экземпляры, но и более оригинальные варианты, окрас которых переходит от одного оттенка в другой. Этот интересный эффект достигается благодаря применению каменной крошки. Самыми распространенными являются синие, зеленые и красно-коричневые покрытия.
В основе гибкой черепицы присутствует стеклохолст или битум. Подобные компоненты отличаются от стали тем, что не подвергаются губительной коррозии, поэтому и служит такая кровля гораздо дольше. В некоторых случаях производители предоставляют пожизненную гарантию на подобные материалы.
Качественная гибкая черепица сохраняет первоначальную форму и эксплуатационные характеристики в условиях любого климата. Этот практичный материал беспроблемно выдерживает температуры от -50 до +100 градусов по Цельсию. Такой мягкой кровле не страшны ни атмосферные осадки, ни лучи ультрафиолета.
Благодаря подобной отделке во внутренней части помещения будет сохраняться комфортная температура, несмотря на погодные условия.
Гибкую черепицу, как правило, упаковывают в пачки. В одной упаковке обычно умещается 22 гонта, то есть 33 кв. м готового кровельного покрытия. Что касается веса такой кровли, то он напрямую зависит от вида самой черепицы. Один квадратный метр однослойного материала обычно имеет вес в 5-8 кг, а многослойный – до 20 кг.
Гибкая черепица Технониколь: установка и монтаж
Устройство мягкой кровли и технология укладки технониколь практически ничем не отличается от других видов гибких черепиц. Обустройство скатной крыши начинается с установки стропил. Расстояние между стропильными ногами должно составлять 60-100 сантиметров. Точное значение в этом диапазоне выбирается с учетом габаритов теплоизоляционного материала, который будет укладываться в пространство между стропилами.
Перейдем непосредственно к инструкции по монтажу мягкой кровли (более полная версия здесь):
- На стропильную систему с помощью строительного степлера монтируется гидроизоляционный слой. Хоть мягкая черепица Технониколь сама по себе достаточно влагостойка, отдельный слой гидроизоляции не будет лишним, особенно в климатических зонах с частыми осадками.
- Поверх гидроизоляции и стропил укладывается обрешетка. Шаг обрешетки (расстояние между параллельными брусками) зависит от длины волны черепицы. Длина волны может значительно различаться у каждой разновидности материала.
- В местах пересечения скатов на обрешетку устанавливаются две дополнительные доски – к ним будет крепиться конек крыши.
- На всю плоскость обрешетки укладывается покрытие из влагостойкой фанеры или плит ОСБ. На него монтируется черепица в направлении от карнизного ряда к коньку.
- К подкладочному покрытию листы прикрепляются на клейкую поверхность, а между собой связываются с помощью гвоздей. Прилегающая к коньку черепица устанавливается в последнюю очередь.
Важно!
При выполнении работ необходимо обеспечивать естественную вентиляцию внутреннего пространства кровли. Для этого между слоями пирога оставляется зазор, а внутри конька предусматривается наличие сквозного пространства.. Монтаж
Часть 1
Монтаж. Часть 1
Монтаж. Часть 2

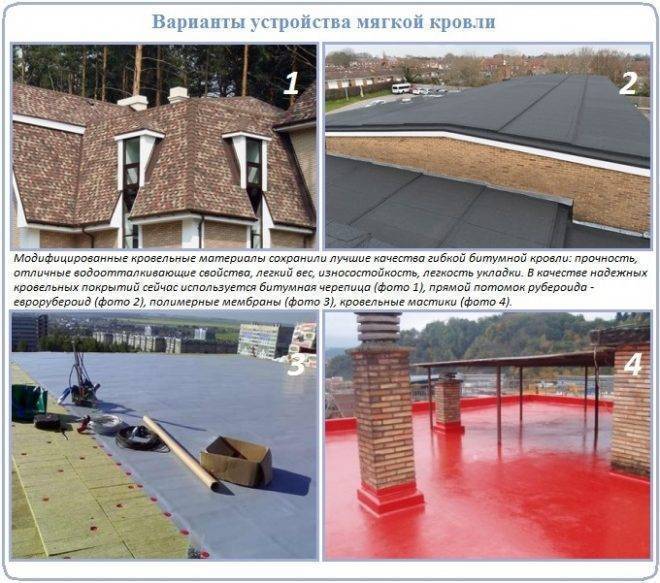

Технология устройства мягкой кровли
Когда укладывается мягкая кровля – пошаговая инструкция от производителя подскажет домашнему умельцу, как это следует делать:
- Прежде, чем приступить к монтажу, деревянную поверхность обрабатывают смесью битума и солярки.
- Далее основание медленно покрывают мастикой, укладывают пергамин и рубероид. Работу выполняют, стартуя от середины карниза и продвигаясь к торцам. До того, как монтировать мягкую черепицу, с гонтов снимают пленку, защищающую клеевую сторону кровельного материала.
- После нанесения слоя холодной мастики ожидают 12 часов и покрывают основание еще одним слоем. Когда задействуют горячую мастику, слои можно обустраивать один за другим. Каждую черепицу прибивают 4 – 6 гвоздями.
- При укладке рулонов нужно соблюдать нахлест шириной 7 –10 сантиметров. Каждый последующий верхний ряд располагают так, чтобы закрывались монтажные стыки предыдущего. В этом случае происходит смещение укладываемого нового слоя.
- Излишки материала обрезают по краям скатов.
Подготовка основания к монтажу наплавляемой кровли
Поверхность необходимо выровнять, удалить выбоины, устранить трещины, обрезать куски арматуры и других высоко выступающих наружу деталей. Проверить нужно и на другие дефекты, например, на наличие влаги.
Поверхность проверяется ровной рейкой длиной 2000 мм в нескольких местах вдоль и поперек. Неровных бугорков должно быть не больше 2 на 4 м². При этом вдоль уклона максимальное отклонение уровня по стандартам составляет 5 мм, а поперек – 10 мм. Стяжку основания нужно обеспечивать температурно-усадочными швами. Шов должен быть шириной 5 мм. Швы в цементно-песчаном растворе бетона делаются в границах участков размерами 6х6 м. Для асфальтобетонного покрытия швы устраиваются на площади 4х4 м.
Второй критерий правильной укладки – сухость и чистота основания. На нем нужно удалить всю влагу, грязь, мусор, масляные пятна. Сделать это можно несколькими способами.
Уровень влажности основания (как на поверхности, так и внутри слоя) для цементно-песчаного раствора равен 4 %, для асфальтобетонного покрытия – не более 2,5 % по массе. Определяют влажность с помощью прибора – поверхностного влагометра.
При отсутствии специального оборудования пользуются простым методом. На основание укладывается полиэтиленовая пленка на период от 4 часов до суток. Если по истечению этого времени поверхность соприкосновения пленки с крышей не намокла, значит, смело приступаем к укладке гидроизоляции.
Влагу с поверхности основания можно удалить несколькими способами.
- Ее протирают ветошью, которую вымачивают в растворителе. После высушивают строительным феном.
- Сжатым воздухом высушивают поверхность, для чего используют компрессор.
- Масло удаляется путем выжигания.
- Швы оборудуют нагретыми кабелями.
- Тепловыми пушками осушают всю поверхность.
В местах перехода к вертикально ориентированным деталям крыши вроде парапетов, устанавливаются специальные бортики (галтели) под углом 45° и высотой 10 см. В качестве исходного для них материала используются цементные растворы, жесткие плиты из композита.
Очистка от грязи и мусора производится несколькими способами. В зависимости от типа загрязнения поверхность очищают пневматическими установками, протирают, с нее сметают пыль вениками или щетками, пылесосят, смывают водой с последующей сушкой. Грубая обработка с использованием фрез не допускается. Борозды и щели нарушают герметичность.
Непосредственно перед наплавлением многослойной гидроизоляции поверхность основания покрывается тонким слоем грунтовки, в составе которого присутствует битум.
Бетонная стяжка или монолитная плита покрывается смесью битума с быстро испаряющимся растворителем типа бензина в пропорциях 1:4 по массе. Также используется битумная мастика теплоустойчивостью до 80°С.
На утеплитель из минеральной ваты наносится битумная мастика, выдерживающая температурную нагрузку до 85°С, или битум марок БН 70/30, БН 90/10, БН 90/30.
Грунтовку наносят щеткой, кистью или валиком.
Примыкания
Наибольшее количество ошибок неопытные строители делают при выполнении примыкания кровли к вертикальной поверхности – стенке слухового окна или к квадратной дымовой трубе. Монтировать гибкую черепицу при этом надо в определённой последовательности. Нарушение технологии приводят к протечке.
Герметизацию примыкания необходимо выполнять с помощью ендовного ковра, который приклеивают на битумную мастику и фиксируют металлической планкой.
Если в построенном доме примыкание сделано неправильно или оно отсутствует, то положение можно исправить. Для этого необходимо выполнить следующее. Как показывает статистика немецких специалистов, примерно 45% случаев преждевременного выхода кровли из строя происходит из-за некачественного монтажа. Мы рассмотрели лишь наиболее часто встречающиеся ошибки укладки кровельного материала. Устранить их возможно и в ситуации, когда дом уже возведён. Но в большинстве случаев это влечёт за собой демонтаж кровельных материалов, дополнительные затраты сил, времени и денег
Поэтому крайне важно соблюдать все нюансы именно на этапе строительных работ
Производители кровельных материалов, которые заботятся о репутации своей продукции, заинтересованы в надёжности кровель заказчиков и поэтому стараются максимально снизить риск ошибок при работе строителей, создавая специальный сервис технической поддержки.
Ссылка по теме: Виды гибкой (битумной или мягкой) черепицы
Особенности установки карниза черепицы
Для того чтобы создать ориентиры, лучше предварительно отметить крышу строительным шнуром с покрытием. Горизонтальные линии применяются по пяти рядах гибких плиток. Вертикали берут по шагам одного винта.
После подготовки и маркировки поверхности кровли вы можете спокойно продолжать установление гибких плит, соблюдая алгоритм:
- Первая строка черепицы монтируется на весу. Вы можете взять специальную гребне-карнизную плитку или своими руками вырезать начальный элемент путём обрезки лепестков обычной черепицы. С краю металлического стержня необходимо отступить на 0,8−1 см и клеить на карниз битумную черепицу. Для склеивания с клеящего слоя необходимо снять защитную ленту и обработать места мастикой.
- Плитка закреплена кровельными гвоздями со слоем, равным ширине лепестка. Широкая шапочка должна быть чисто параллельной поверхности непрерывного каркаса. Искривления недопустимы.
- Гвозди забиты, отступив от верхнего края на 2−3 см. Точки крепления должны перекрываться следующей строкой крыши.
- Подходит к первому ряду. Начните лучше с центром рамы, чтобы облегчить горизонтальное выравнивание. С нижней линии стартовой линии нужно отступить 1−2 см и приклеить его испытанным способом. Пристегните четыре гвоздя на расстоянии 2−3 см от паза между лепестками.
- Установку второго ряда также удобнее начинать изнутри. Но битумная черепица должна быть смещена таким образом, чтобы лепесток был над пазом первого ряда плиток, а точки закрепления были полностью закрыты.
- Верхний угол плитки, установленный рядом с фронтоном, обрезанный в виде равностороннего треугольника со сторонами 1,5−2 см. Обрезка нужна для отсечки воды.
Продолжайте устанавливать черепицу по линейному принципу, то есть положить целую серию друг за другом. Вы можете пирамидальным способом с «накоплением» с середины рамы к краю или по диагонали.
Правила подготовки оснований
Гибкость — достоинство битумного покрытия. С одной стороны, это позволяет значительно ускорить процесс монтажа. В конце концов, нужно немного времени и минимума усилий, чтобы сформировать соединение, оборудовать коньки и карнизы. С другой стороны, благодаря гибкости материала, необходим непрерывный каркас.
Постройте непрерывный каркас перед установкой мягкой кровли:
- с досок OSB-3 рекомендуется на основе достаточной прочности;
- из водостойкой фанеры с маркировкой ФСФ;
- с рифлёной или обрезной доски, влажность которой не должна быть менее 20%.
Листовой материал размещён будет в виде кирпичной кладки
Важно, чтобы не было получено крестообразных участков. Необходимо, чтобы слабые участки сцепления фракций равномерно распределялись по контрольной решётке
В швах необходимо оставить пробелы на 2−3 мм, которые необходимы для свободного движения системы стропил при колебаниях температуры.
Доски нужно установить параллельно выступам крыши. А также если для рамы недостаточно длины доски. Обычные доски закреплены будут гвоздями с обеих сторон. Для их составления необходимо, чтобы в обратном положении находился зазор между 3−5 продольными элементами. Перед работой обрезные доски сортируются. Те, что толще, нужно распределить на базе рамы.
https://youtube.com/watch?v=i3LCnzOq_zI
Расположение гребня кровли
После завершения укладки мягкой черепицы на склонах перейдите к расположению гребня. Вентиляционные каналы в корпусе каркаса должны оставаться открытыми, поэтому между вершинами коньков остаётся щель 0,5−2 см. Для обеспечения вентиляции скейт оснащён пластиковым аэратором. Это не очень привлекательно, поэтому в качестве эстетики он украшен универсальной скейт-карнизовой черепицей или рубленой плиткой.
Битумная черепица с 4 гвоздями. Каждый последующий элемент должен закрыть застёжкой предыдущего. Поднимите плитку на гребне снизу вверх. Конёк располагается в направлении господствующих ветров, так что открытые участки идут в другую сторону.
Особых трудностей при монтаже гибкой кровли не обнаружено. Есть технологические особенности. Если они строго соблюдаются, то кладка может быть выполнена своими руками с замечательным результатом.

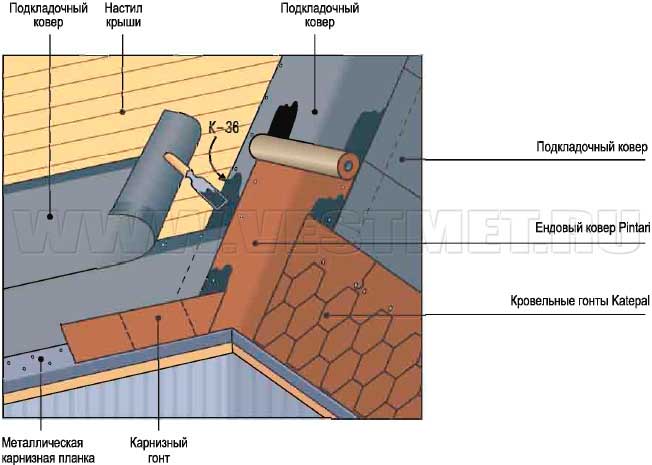

Виды подкладки и особенность ее монтажа
В роли подкладки под гибкую черепицу может выступать подкладочный ковер. Он надежно изолирует деревянную решетчатую конструкцию и каркас в целом от влаги. Использование ковра – это необходимое условие производства качественно монтажа, а, следовательно, долгого срока службы кровли. Методика устройства: либо вертикальное выстилание рулонной изоляцией, либо горизонтальная укладка.
Последовательность выполнения работ
- Монтаж ковра начинают с ендов.
- Первая полоса располагается на дне ендовы (вдоль нее). Далее раскрученное полотно ложится с нахлестом 15 см на первый слой.
- Концы ковра обрезаются в направлении ендовы, затем тщательно смазываются битумным клеем и приклеиваются по всей ширине нахлеста.
- При вертикальном способе укладки материала работы начинаются с торцов ската.
- Полотно плотно натягивается, надежно крепится с верхнего конца гвоздями.
- Неплотно натянутый в холодную погоду ковер при повышении температуры нагреется, будет провисать.
- Если по краям его есть клеевой слой, то монтаж производится легко и оперативно.
- На карнизах края покрытия должны быть с выпуском и выходить за кромку сплошного настила на 3-4 см. Это позволит создать хорошую защиту от дождя.
- Следом за этим, устанавливая металлическую планку в форме угла, следует загнуть края полотна под нее.
- В случае, когда горизонтально располагается мягкая черепица технология монтажа предполагает начало работ с укладки ковра в направлении вдоль карниза.
