Все этапы работ по монтажу металлопластиковых труб: варианты крепления и соединения, советы и важные особенности

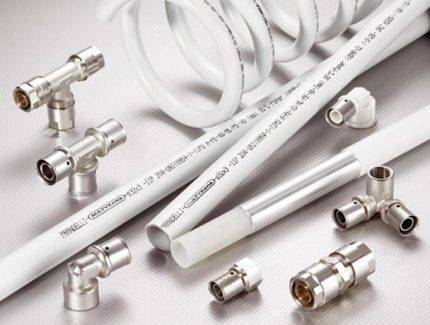

Обзор фитингов для металлопластиковой системы

Для подготовки к работе важно разрезать трубы на участки, необходимой длины, при этом все разрезы нужно выполнять строго под прямым углом. Если в процессе резки труба деформировалась, ее необходимо выровнять калибром (он же поможет снять внутреннюю фаску)

Для соединения металлопластиковых труб разных категорий в единую конструкцию применяются соединительные элементы — фитинги, различающиеся по конструкции, размеру и методам крепления

Для монтажа конструкции применяются различные виды крепежа, остановимся на них отдельно.

Вариант #1: цанговые

Цанговые фитинги, состоящие из корпуса, обжимного кольца, резиновой прокладки, имеют разъемную конструкцию, поэтому применять их можно несколько раз. Резьба деталей позволяет совмещать их с бытовыми приборами.

Для подсоединения соединительных элементов на трубу нужно надеть последовательно гайку и кольцо. Полученную конструкцию вставить в фитинг, затянуть гайку. Чтобы труба легче проходила в соединительный элемент, ее желательно смочить.

Вариант #2: компрессионные

Широко используемые для соединения труб детали, которые можно назваться условно-разъемными

Перед монтажом важно убедиться в наличии уплотнительных колец и прокладок-диэлектриков, которые должны находиться на хвостовике детали

Компрессионные фитинги широко используются при устройстве металлопластиковых конструкций. Они позволяют легко создавать соединения без применения специальных инструментов

Для подсоединения на торец трубы надевается гайка и обжимное кольцо (если оно имеет форму конуса, то процесс осуществляется с более узкой стороны детали). После этого хвостовик вставляется в трубу (для этого нужно приложить некоторое усилие), при этом в целях уплотнения деталь покрывается паклей, льном, герметиком.

Следующим этапом на корпус фитинга надевается и закручивается накидная гайка. Делать это удобно при помощи двух ключей: одним из них фиксируется деталь, другим – затягивается гайка.

Этот способ достаточно легок и не требует использования спецтехники, однако его нежелательно применять для скрытых разводок, поскольку при нем требуется проверка подсоединения.

Вариант #3: пуш-фитинги

Удобные соединительные элементы, для крепежа которых не нужны специнструменты. Для монтажа достаточно вставить изделие в соединительную деталь, при этом в смотровом окошечке должен быть виден конец трубы.

Сразу же по завершению монтажа, благодаря включенной струе воды, клин фитинга проталкивается вперед, образуя зажим, препятствующий протечке.

Этот метод позволяет быстро и легко создать необходимую конструкцию, обеспечив качественные долговечные соединения. Практически единственным недостатком пуш-фитингов является их высокая стоимость.

Вариант #4: пресс-фитинги

Данные элементы применяются для создания неразъемных соединений при помощи пресс-клещей или подобных приспособлений.

Пресс-фитинги создают герметичные долговечные соединения, однако их можно использовать только один раз. Кроме того, для работы с подобными элементами потребуются пресс-клещи

Для подсоединения нужно откалибровать деталь, сняв с нее феску, после чего на нее надевается гильза и вставляется фитинг. Гильза захватывается пресс-клещами, после чего путем сведения рукоятки деталь крепко зажимается.

Такой элемент можно использовать только раз, однако смонтированные с его помощью крепежи достаточно герметичны и надежны, благодаря чему они подходят для скрытых разводок.

Монтаж труб из разных видов материалов

Для соединения элементов, один из которых сделан из металла, а второй — из металлопластика, предназначены особые фитинги, один торец которого оснащен резьбой, а второй – раструбом.

Для монтажа металлическую трубу нужно нарезать резьбой, обмотать паклей, смазать мылом либо силиконом, а затем рукой накинуть фитинг. После того как второй его конец подсоединяется к пластиковому элементу, резьба закручивается полностью при помощи ключа.

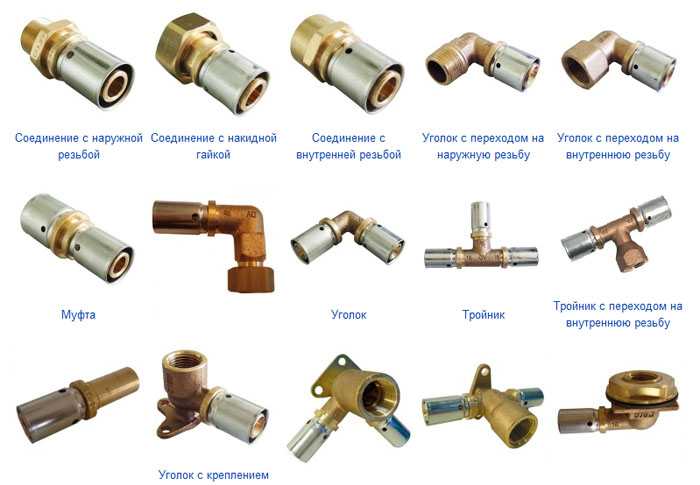

Ассортимент фитингов разной формы

Для удобства монтажа соединительные элементы могут иметь разную форму. Наиболее часто встречаются:

• переходники для соединения труб с различным диаметром;
• тройники, обеспечивающие ответвления от центральной трубы;
• уголки для изменения направления потока;
• водорозетки (установочные колена);
• крестовины, позволяющие организовать различные направления потока для 4-х труб.

Особую конфигурацию (муфты, треугольники, тройники) могут иметь пресс-фитинги.

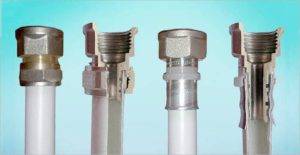

Способы соединения металлопластиковых труб

Фитинговое соединение (без сварки) производится двумя способами:

• Разъемным – при помощи компрессионных или цанговых соединителей.
• Неразъемным – при помощи пресс- или пуш-фитингов.

Компрессионные фитинги

Самые простые – компрессионные, или обжимные фитинги. Состоят из корпуса с резьбой (цанги), обжимной наружной гайки, упорного кольца, резиновых манжет-уплотнений. Иногда на корпусе вместо резьбы устанавливают накидную гайку-американку.

По конструкции бывают прямые, угловые, тройники. Функционально бывают соединительные или переходные между пластиком и металлической запорной арматурой.

Компрессионный фитинг образует надежное соединение, но его хотя бы раз в году необходимо осматривать и подтягивать – соединение считается обслуживаемым. При необходимости соединение можно разобрать и собрать заново – это очень удобно для ремонта. Для систем теплого пола и для зашивки гипсокартоном компрессионные соединения не используют.

Пуш-фитинги

Современный фитинг, который закручивают без помощи инструментов. Образует неразборное, но не самое надежное соединение – труба в соединении проворачивается. Пуш-фитинг достаточно дорогой, и перед его использованием стоит подумать, стоит ли он таких трат.

Пресс-фитинги

Прессовые соединители состоят из корпуса с внутренним вкладышем, упорного кольца, наружной пресс-гильзы, уплотнительных манжет. При обжиме пресс-гильза плотно обжимает трубную заготовку и создает неразъемное и очень надежное соединение. Прессовое соединение допускается применять даже для систем теплого пола.

Для полиэтилена выпускают надвижные фитинги, в которых верхняя обжимная гильза не накручивается, а надвигается, а внутренний вкладыш-штуцер снабжен «ершом», благодаря чему образуется очень надежное герметичное соединение.

Цанговые фитинги

Цанговые фитинги изготавливают из полиэтилена низкого давления и применяют для соединения изделий из ПНД. Конструктивно они одинаковы с компрессионными соединителями, но намного больше по размеру и выглядят довольно громоздко. Соединение получается достаточно надежное.

По форме различают прямые, угловые, тройники. Функционально – соединительные, редукционные (для соединения труб разных диаметров), переходные (для соединения пластика с металлической арматурой).

Какой способ лучше

Выбор способа соединения зависит от полимера, из которого изготовлена металлопластиковая труба, и условий эксплуатации.

Полипропиленовые коммуникации чаще монтируют при помощи пайки – это совершенно герметичный, надежный и очень дешевый метод (муфты и уголки для сварного соединения недороги).

Для очень распространенных водопроводов из всех видов полиэтилена применяют компрессионные, пресс- и пуш-фитинги. Для ПНД чаще всего используют цанговые изделия, хотя изредка применяют и компрессионные и прессовые соединения.

После пайки самый надежный способ соединения – при помощи пресс-фитингов, их допускается использовать даже для систем теплого пола. Затем идут компрессионные, затем пуш-фитинги. Последние позиционируются как средство для быстрой сборки инженерных систем без применения инструментов, но трубка в пуш-соединении проворачивается – это вызывает сомнение в надежности и долговечности соединения.

Особенности установки пресс-фитингов

В квартире или доме часто производится монтаж металлопластиковых труб при помощи пресс-фитингов. В сравнении с обычными у них есть целый ряд достоинств. Они идеально подходят для обеспечения разводки и установки системы отопления, тёплых полов, полотенцесушителя и даже газопроводов. Их главным достоинством является то, что они не нуждаются в периодическом ремонте, в отличие от винтовых аналогов.

Фото — пресс-узел

Советы по установке прессующихся фитингов:

1. Технологическая карта требует обрезки и зачистки трубы. Это очень важный этап, от которого зависит эффективность работы. Обрезать коммуникацию можно только специальными ножницами;
2. Теперь используя калибры, нужно раскрыть трубу на диаметр узлы и снять фаску;
3. На трубу в ванной или туалете надевается стальная гильза, а внутрь вставляется фитинг. При необходимости монтируется уплотнительная лента;
4. Дальнейшая укладка производится посредством использования специального приспособления. Пресс-оборудование зажимает гильзу и фитинг, образовывая «мертвое» крепление, после можно будет подключить сюда коллектор. Это идеальный вариант для внутренних напорных трубопроводов, которые нельзя будет периодически подкручивать. Но будьте внимательны – демонтаж зажимных фитингов довольно сложен, поэтому сразу нужно тщательно продумать план и возможные методы разветвления канализации.

Купить такие крепежные элементы можно в сантехнических магазинах. Хорошие отзывы про детали фирмы VALTEC и HENCO.

Перед началом проведения работ должна быть обязательно готова схема разводки канализации, иначе после установки фитингов на металлопластиковые трубы Вы не сможете изменить их расположение. Тогда при необходимости придется разрезать коммуникацию и монтировать её заново.

Так можно произвести соединение трубы с электрокотлом или другими отопительными бытовыми устройствами. Если при установке пресс-фитинга требуется нагнуть трубу, то понадобится использование пружин. Есть разные способы, самый простой – надеть жесткую пружину на коммуникацию и загнуть в нужную сторону.

Фото — схема разводки канализации

Нужно понимать, что Вам в любом случае потребуется специальный инструмент для монтажа металлопластиковых труб. В первую очередь – это разводные или гаечные ключи, пресс, устройства для пайки и т. д.

Если по каким-то причинам Вы не можете провести монтаж металлопластиковых труб своими руками, то можно обратиться к специалистам, цена на разводку канализации зависит от сложности работ.

Монтаж металлопластиковых фитингов

Слово fitting буквально означает «монтировать», «устанавливать». Фитингом называются элементы, которые устанавливаются на концах участков трубопровода. Наиболее распространенными фитингами являются муфтовые соединители, переходы на резьбовые соединения, тройники, колени, компенсаторы.

Производится такая манипуляция при помощи специальных клещей или гидравлического пресс-инструмента. Такое соединение отличается долговечностью, однако полностью исключает разборку в будущем. Если необходимо будет заменить, например, колено на тройник, необходимо будет отрезать дорогостоящий одноразовый фитинг и прессовать новый.

Схема соединения трубы и фитинга

В тоже время, параллельно с пресс-фитингов применяется и разборный компрессионный фитинг. Это соединение состоит из нескольких компонентов: втулки, накидной гайки, уплотнительных резиновых колец и фиксирующей цанги. На конец трубы надевается накидная гайка, стопорное кольцо, последующее затягивание надежно фиксирует трубу и фитинг, достигается герметизация. Преимуществами такого типа соединений являются:

• не нужны специальные знания и навыки для самостоятельного монтажа;
• не потребуются дорогостоящие инструменты (только разводной ключ, ножницы по пластиковой трубе и калибратор);
• соединение в любой момент можно быстро разобрать, достигается эффект «американки».

Недостатки:

• со временем, особенно при нерегулярном использовании отопления и при некачественном монтаже, фитинг может ослабиться.
• резиновые уплотнительные кольца со временем потребуют замены, это зависит от индивидуальных особенностей и условий работы трубопровода, однако 1 раз в 10 лет моет возникнуть необходимость замены прокладок или протяжки гаек.

Ранее применялись также клеевые фитинги, однако из-за неудобства монтажа, низкой надежности, такой тип соединения быстро исчез с полок магазинов сантехники.

Изделия из металлопластика хорошо себя зарекомендовали в применении для отопления, водоснабжения и полива. Это недорогое, но в тоже время надежное решение, которое позволит произвести все работы своими руками.

Активная конкуренция с ППР системами пошатнула позиции металлопластика, однако остаются монтажные организации, сантехники, которые предпочитают именно такой вид прокладки трубопровода.

Установка металлопластиковых труб своими руками

Резка труб осуществляется ножницами по металлу или специальной ножовкой. Резаки применяются для обрезки малого и среднего диаметра металлопластика, и широко распространены в профессиональном монтаже. Ножницы — более простой бытовой прибор, их можно купить и в бюджетной ценовой категории, главное, чтобы была удобная и сбалансированная рукоятка, а сами лезвия острыми, из качественного металла. Резаки оснащены внутренним калибратором, что позволяет не только резать металлопластик, но и восстанавливать деформированную форму краев.

Помимо специальных инструментов при монтаже системы из металлопластиковых труб требуется применение более универсальных приборов: измерительной рулетки, ключей нужного размера, фаскоснимателя, шлифовального наждака, эспандера при условии применения пресс-фитинговых соединений.

Водопроводная система из пластика и металла не только долговечна и практична, но и проста в монтаже. Процесс доступен для исполнения даже человеком, не обладающим нужных знаний. Имея набор самых простых инструментов, можно сделать базовые монтажные работы качественно и с приличной экономией средств, если следовать простым правилам монтажа.

Пластик в сочетании с металлом — хороший тандем, но и он “боится” агрессивного механического и ультрафиолетового воздействия, это необходимо учитывать при их открытой прокладке.
Если предполагается монтаж закрытого типа, то необходимо предусмотреть наличие люков для доступа к фитингам компрессионного типа.
Система отопления так же может состоять из МП труб, но в данном случае стоит уделить особое внимание проверке целостности всех элементом и соблюдению условия максимально прочного соединения всех элементов. Не используйте при распаковке новых элементов системы острые предметы, даже микроцарапина может серьезно навредить всей системе.
Применяемые при монтаже труб опоры и подвесы из металла необходимо оснащать мягкими прокладками, это поможет избежать механических повреждений поверхности пластика.

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов
Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги

Качественный кран должен выдерживать до 60 атмосфер и высокие температуры

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов
Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры. В случае протечки именно кран способен остановить поток воды в кратчайшие сроки

Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов

Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры. В случае протечки именно кран способен остановить поток воды в кратчайшие сроки

Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

 Если вся система устанавливается с нуля, то в нее будет входить монтаж очистных фильтров, счетчиков, редуктора давления, коллектора для разводки труб по всей площади. Трубы рекомендовано монтировать вместе с фильтрами, это предотвратит попадание технического мусора внутрь системы.

Читайте так же:

Процесс монтажа металлопластиковых труб

• Инструменты для установки металлопластиковых труб
• Соединение металлопластиковых труб
• Советы при работе по сварке металлопластиковых труб

Металлопластиковые трубы имеют столько выгодных достоинств, что сейчас мало кому приходит в голову использовать для отопления или водопровода их стальные аналоги. Они не подвержены коррозии, в том числе и электрохимической, и это свойство значительно увеличивает их срок эксплуатации. Способность не поддаваться ржавчине приводит к отсутствию необходимости производить окраску наружной поверхности трубы, а отсутствие отложений во внутренней части обеспечивает высокую проходимость.

Схема металлопластиковой трубы.

Долговечность металлопластиковых конструкций в сочетании с очень демократичной ценой делают их приобретение идеальным вариантом для замены водопроводной, отопительной и канализационной систем. Кроме высоких функциональных характеристик, изделия из металлопластика обладают еще одним выгодным преимуществом: сварка металлопластиковых труб не отличается особой сложностью и под силу любому, кто имеет хотя бы небольшие навыки работы с инструментами.

Инструменты для установки металлопластиковых труб

Пайка металлопластиковых соединений производится при помощи специальных аппаратов, в которых используется определенная технология нагрева.

Устройство системы отопления из металлопластиковых труб дело нелегкое, однако зная все нюансы с этим можно справится без привлечения дорогостоящих специалистов.

Температура при монтаже в этих приспособлениях достигает значений выше, чем в 180°С. В просторечии они называются паяльниками и бывают 2-х видов. Профессиональные паяльники предназначены для сварки труб большого диаметра, если он превышает 50 см. Для бытовых целей применяют домашние сварочные аппараты, более экономные за счет небольшой мощности. Они предназначены для соединения небольших диаметров — от 16 до 63 мм. Несмотря на высокую прочность, пластик имеет низкую температуру плавления. Разогретый паяльником, он при соединении спаивается на молекулярном уровне, образуя сплошную поверхность, не имеющую шва. Потому и срок службы металлопластиковых конструкций доходит до 50 лет и больше, такая сварка делает место контакта 2-х труб монолитным, не допускающим протечек. Процесс монтажа металлопластиковых труб в домашних условиях несложен и доступен, если совершить небольшие усилия и применить некоторое терпение при работе.

Сварочный аппарат в комплекте обязательно должен иметь разъемы нескольких диаметров для нагрева труб. Перед его использованием следует внимательно изучить инструкцию, чтобы определить, какая температура нагрева требуется для имеющихся в наличии материалов

При работе с паяльником необходимо соблюдать большую осторожность, не забывая о высокой температуре, которой сопровождается пайка. Кроме сварочного аппарата для пайки металлопластиковых труб понадобятся фитинги, то есть такие комплектующие, как муфты, тройники и уголки

Дополнительно нужно подготовить паклю, наждачную бумагу, острый нож, рулетку и герметик. Резать трубу лучше всего специальной пилкой, но пригодится и ножовка с очень мелкими зубцами.

Соединение металлопластиковых труб

Процесс начинается с подготовки металлопластиковых труб к работе. Они нарезаются на части нужной длины, их края обрабатываются ножом и наждачной бумагой для удаления неровностей. Если поверхность трубы даже немного влажная, требуется вытереть ее насухо, иначе пайка не будет качественной. Когда сварочный аппарат нагреется до необходимой температуры, в него вставляются концы труб. После того как они расплавятся, их стыкуют, фиксируя в определенном положении. Нажим при этом должен быть достаточно легким. После того как конструкция полностью остынет, нужно осмотреть место стыка. На нем должен образоваться шов правильной выпуклой формы, который показывает, что пайка выполнена правильно. Для придания трубе более эстетичного вида его можно сравнять с поверхностью наждачной бумагой.

Советы при работе по сварке металлопластиковых труб

Перед началом работы следует прекратить доступ воды в систему. При работе со сварочным аппаратом соблюдать технику безопасности. Контролировать температуру нагрева: слишком высокие или низкие показатели не позволят создать качественное соединение. Регулярно осматривать спаянные трубы с внешней и внутренней стороны (на просвет). При перегреве на внутренней поверхности могут образовываться спайки, которые буду препятствовать проходу воды.

Несколько слов о разводке водопроводной системы

Понятно, что, поскольку за качество китайской продукции никто не в силах поручиться и подвести она может в любой момент, лучше всего избегать её приобретения, останавливаясь на более дорогих, но надёжных вариантах.

Тем более это существенно, если учесть, что именно посредством шаровых кранов в случае возникновения протечки системы перекрывают поступление в квартиру воды.

Выбрав хорошие краны и установив их, можно продолжать монтировать водопровод из металлопластиковых труб своими руками (прочитайте: “Преимущества металлопластиковых труб для водопровода и правила монтажа”).

Следующие подготовительные стадии обустройства системы подачи воды:

1. Установка фильтра для глубокой очистки и водосчётчика.
2. Монтаж фильтра, предназначенного для тонкой очистки.
3. Введение в схему редуктора давления.
4. Установка коллектора, от которого впоследствии будут отводиться металлические трубы, соединяемые разнообразными способами и впоследствии подключаемые к приборам сантехнического назначения.

Коллектор необходимо монтировать, чтобы обеспечить одинаковую по интенсивности подачу влаги от общего стояка ко всем сантехническим элементам — раковинам, стиральной машинке и унитазу.

Монтаж металлопластиковых труб при помощи компрессионных фитингов

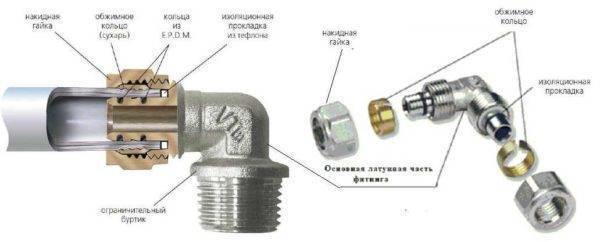

Компрессионные фитинги состоят из нескольких частей. Основа — литой корпус с резьбой. Также имеется обжимное кольцо, которое фиксирует кусок трубы на фитинге и накидная гайка, которая зажимает соединение. Важная деталь — уплотнительное кольца, которое обеспечивает герметичность.

Такой способ монтажа хорош тем, что не нужно никакое специальное оборудование. Второй плюс — соединение разборное и при необходимости можно фитинг заменить. Если он вышел из строя или возникла необходимости изменения конфигурации трубопровода. И это очень удобно.

Но есть и недостаток: время от времени на резьбе возникает течь. Устраняется все просто — подтяжкой на пол-оборота. Но из-за этого все соединения должны быть доступны и замуровывать их нельзя. Также напрягает необходимость проверки — потекло-не потекло. Не всем это нравится.

Так выглядят компрессионные фитинги

Ассортимент фитингов широк  уголки, тройники, крестовины, переходники (с одного диаметра на другой). И все это с разными углами, в разных диаметрах.

Монтаж металлопластиковых труб на компрессионных фитингах начинается с того, что снимается накидная гайка и обжимное кольцо, проверяется наличие уплотнительной резинки. После этого собственно и начинается сборка:

• Гайка и кольцо надеваются на трубу.
• Отрезок натягивается на фитинг до упора. Упор обозначается специальным небольшим выступом-буртиком.

• Кольцо натягивается тоже до упора на фитинг.

• Закручивается накидная гайка. Сначала руками, соединение металлопластиковых туб подтягивается при помощи двух ключей. Один удерживает корпус фитинга, второй крутит накидную гайку.

На этом все, процесс монтажа компрессионного (винтового, резьбового) фитинга закончен. Есть только один нюанс: если в систему заливать будете антифриз, сразу прокладки меняйте. Те, которые идут в комплекте потекут с незамерзайками очень быстро. Ставьте паронитовые или тефлоновые. Только они могут обеспечить герметичность. А вообще, для систем с антифризом лучше использовать пресс-фитинги. Они точно не текут (если правильно обжаты).

Монтаж металлопластиковых труб

Монтаж трубопровода из металлопластика включает в себя несколько этапов:

• Подготовку материалов, инструмента.
• Монтаж соединений.
• Испытание готового трубопровода.

Подготовка материала для всех видов соединений является одинаковой. Трубы необходимо нарезать согласно проекту. При замере следует учитывать напуск длины для фитинга.

Поскольку металлопластик продаётся в бухтах, то материал перед монтажом необходимо выпрямить путём раскатыванием трубы на ровной поверхности. Предварительно трубу следует завернуть в несколько слоёв ветоши.

Инструменты

Набор инструментов для монтажа металлопластиковых коммуникаций зависит от того, какие фитинги используются для соединения частей трубопровода.

Чтобы собрать трубопровод из металлополимерных труб необходимо иметь:

• труборез или ножовка по металлу для отрезания материала;
• калибратор — для расширения трубы и придания окружности идеальных пропроций;
• фаскосниматель — для снятия фаски;
• наждачную бумагу для зачистки заусенец на краях трубы;
• разводные (или гаечные) ключи;
• пресс-клещи для некоторых видов соединений;
• строительный фен или приспособление для сгибания, например, песок.

Нарезку предпочтительнее делать ножницами, но можно использовать и ножовку или острый нож.

Когда края подготовлены для соединения, трубу вставляют в фитинг. Существует несколько видов соединения металлопластиковых труб между собой или с переходом на другой материал:

• компрессионные фитинги;
• пресс-соединение;
• пуш-фит.

Компрессионное соединение

Соединение металлопластиковых труб при помощи компрессионных фитингов является распространённым и доступным для самостоятельного монтажа. Такие узлы можно разбирать и собирать вновь. Для установки потребуется 2 разводных ключа.

Алгоритм монтажа:

• Фитинг раскручивают и разбирают. Накидную гайку и обжимное кольцо надевают на конец трубы.
• Внутреннюю часть трубы и конец фитинга с резиновой прокладкой смазывают густой мыльной пеной для облегчения процесса совмещения. С этой же целью внутренний диаметр предварительно развальцовывают калибратором. Такие меры позволят предотвратить смещение резиновых прокладок.
• Фитинг вставляют на место соединения, смещают кольцо и закручивают гайку. Процесс закручивания проводят при помощи двух ключей.

Полученное соединение требует периодического контроля и подтягивания гайки при протечке.

Пресс-соединение

Обжимное соединение монтируют при помощи пресс-фитингов и пресс-инструмента (ручного или электрического).

Схема монтажа:

• Подготовка: срез обрабатывают и зачищают. Пресс-фитинг разбирают и проверяют целостность и наличие прокладок, затем снова собирают..
• Край для соединения надевают на штуцер до контрольного окна.
• Обжимают гильзу пресс-клещами, рукоятки инструмента сводят до упора.
• Повторяют операции на противоположном конце соединительного фитинга.

Полученное соединение может служить до 50 лет, но является неразборным.

Соединение пуш-фит

Пуш-фитинги являются самыми дорогими элементами для соединения труб из металлопластика. Однако их использование не требует никакого инструмента и навыков, является надёжным и долговечным.

Подготовленная труба вставляется в пуш-фит до контрольного отверстия. Далее собирают всю конструкцию. Запускают пробный поток, под действием которого соединение закрепляется внутренним клином.

Крепление к стенам

Уязвимое место металлопластиковых изделий – это низкая устойчивость к механическим повреждениям из-за того, что слой алюминия тонкий.

При большом радиусе изгиба или постоянных давлениях, труба деформируется. В таком случае рекомендуется зафиксировать трубопровод на твердом основании – стене, потолке или под плинтусом. Для этого производится крепление в стену фиксирующего элемента:

• клипсы;
• опоры;
• подвески.

Процесс крепления и фиксации происходит простым методом:

• крепится опора в стену, фиксируется в неподвижном положении;
• вставляется труба в клипсу с разжимным механизмом. Если клипса глухая, то изначально вставляется труба, и далее вся конструкция крепится к стене.

Монтаж водопровода

Соединение труб пресс-фитингами включает две операции:

1. Отрезаем ножницами трубу нужной длины. Калибратором подправляем форму среза и снимаем фаску одновременно с наружной и внутренней поверхности трубы.
2. Вставляем трубу в гильзу фитинга до упора. Через специальные смотровые отверстия должен быть виден торец трубы. Клещами обжимаем фитинг два раза.

На фотографии видно, что на гильзе в результате обжима образуются два кольцевых сжатия.

Фото соединения металлопластиковой трубы с пресс фитингом.

Чтобы упростить работу вначале собираем отдельные части водопровода. Например, водорозетки для установки смесителя, опрессовываем и прикрепляем к специальной монтажной планке.

Часть разводки водопровода для крепления смесителя ванной.

Подготовленные куски трубопровода устанавливаем на соответствующее им место и закрепляем. Монтажные планки крепятся к стене с помощью дюбелей и шурупов, трубы аккуратно изгибаются и закладываются в штробы.

Разводка водопровода металлопластиковыми трубами в ванной – фото.

Соединяем собранные части водопровода в единое целое уже на месте. Устройство опрессовочных клещей позволяет разворачивать ручки инструмента в удобное для работы положение.

Работа с пресс-клещами для металлопластиковых труб.

Продолжаем последовательно монтировать все части водопровода и присоединяем его к стоякам горячей и холодной воды. Для возможности замены счётчиков воды и кранов в будущем, подключение трубопровода к счётчикам делаем разборным, на «американках».

Узел подключения водопровода к стоякам холодной и горячей воды.

На всю работу по монтажу трубопровода из металлопластиковых труб ушло полтора часа. По окончании монтажа поставили на все водорозетки заглушки, открыли краны на стояках и оставили трубопровод с водой под давлением на несколько дней. Штробы не замазывали, чтобы проверить соединения на герметичность. Работы по отделке ванной в это время продолжались.

Смонтированный водопровод оказался герметичным: ни в одном соединении не проявилось утечек. Можно заполнять штробы штукатуркой и заканчивать облицовку стен плиткой.

Несколько советов в заключении:

Соединение на пресс-фитингах – неразборное. В случае ошибки его невозможно переделать

На этот случай полезно иметь несколько запасных фитингов.
Пресс-клещи не обязательно покупать, их можно взять в аренду.
Металлопластиковые трубы нужно изгибать с осторожностью. Если стенка трубы при изгибании сомнётся, такую трубу следует заменить.
Чтобы труба не испытывала под штукатуркой излишних напряжений при нагревании и остывании от воды лучше не замазывать её в штукатурку непосредственно: оденьте на трубу электрическую гофру

Для трубы диаметром 16 мм идеально подходит гофра 25 мм.

Надеемся, статья окажется для вас полезной, и Вы сможете смонтировать трубопровод из металлопластиковой трубы с соединением на пресс-фитингах самостоятельно.

Стационарные фильтры для воды под мойку, какой лучше выбрать

Риск для здоровья при употреблении воды непосредственно из-под крана очевиден …

Как выбрать счетчики воды для любого бюджета

Для долгой и беспроблемной эксплуатации счетчиков нужно правильно выбрать модель …

Оптимальная насосная станция для частного дома: как выбрать без ошибок

Автономная система водоснабжения включает в себя насосный агрегат с сопутствующей …

Как правильно выбрать насос для скважины на воду

При устройстве автономного водоснабжения частного дома, оборудование для комплектации сети …

Колодец или скважина, что лучше для частного дома?

Источник питьевой воды является главным компонентом автономной системы водоснабжения частного …

Современный фильтр тонкой очистки воды для сантехники — как выбрать?

Стремление угодить разнообразным пристрастиям потребителя и продвинуть собственные продукты для …
