Монтаж поликарбоната на металлический каркас — инструкция

Крепежные элементы

Монтаж поликарбоната может осуществляться при помощи различных элементов: саморезы, шайбы, специальные конструкции. Их выбирают исходя из назначения будущей конструкции и материалов создания каркаса.

Шайбы и саморезы

Чем крепить поликарбонат — для этого могут использовать разные крепежные детали. Популярными являются столярные или оцинкованные саморезы от 19 до 50 мм. Их выбор зависит от следующих факторов:

  • размер шайбы – декоративные модели толщиной 3-15 мм, силиконовые стандартные толщиной до 5 мм;
  • схема монтажа – для деревянной обрешетки крепежи 50 мм, в креплении без нахлеста используются саморезы 19 мм, с напуском – 25 мм;
  • толщина плит – при использовании оконной конструкции толщина боковых плит 6-8 мм, для кровли 10 мм, для стандартного каркаса толщина материала не больше 10 мм.

Для основных способов используется универсальный шестигранный саморез со сверлом на конце. Предназначен для алюминиевых конструкций. Может применяться и для дерева, но теряются прочностные характеристики. С противоположной стороны могут применяться обычные столярные саморезы.

Шайбы для крепления

Единственным видом крепежа для всех типов поликарбоната считается винт с большой шайбой из прочного пластика или саморез. Винты с шайбой применяются при создании декоративных конструкций. Не подходят для теплиц из-за центровочной втулки. Самый простой вариант плотного крепления листов обеспечивается защелкивающимся разъемным профилем. Плиты кладутся на смонтированный профиль и защелкиваются накладной пленкой. Также могут применяться болты с гайками, но их использовать не совсем удобно – работа занимает больше времени и можно разрушить плиту сильно перетянув гайку.

Чем крепить поликарбонат к металлическому каркасу:

  1. Специалисты рекомендуют применять крепежи с шайбами и заглушками, имеющие уплотнительное кольцо и шайбы с выпуклостью.
  2. Они утапливаются в отверстиях ножкой.
  3. Плотно прижимается панель, гармоничный вид, не попадает внутрь влага.

Саморезы или другие подобные элементы надо приобретать отдельно. Поликарбонатовые шайбы производятся в различных цветах, прочнее, термошайбы – прозрачные.

Шайбы с заглушками

Полипропиленовые шайбы состоят из заглушки, крышки (разных цветов) и уплотнителя. У них нет защиты от ультрафиолета, быстро выгорают и теряют прочность. Не рекомендуется применять внутри помещений и на затененных крышах. Их главное преимущество – это цена.

Металлические шайбы применяются в основном для каркаса из металла и больших площадей. Не расшатываются, обеспечивают качественное крепление. Они вогнуты, в форму кладется прокладка, крепление на болты или саморезы. Шайбы с прокладкой обеспечивают максимальную герметичность, препятствуют проникновению влаги в полотно.

Металлические шайбы

Для крепления пластика под навесом или в помещении можно применять саморезы с прокладкой или тонкой шайбой. В самых оптимальных случаях от шайб и вовсе можно отказаться. Обязательно надо надевать дополнительно прокладку под шайбу для конструкций на улице.

Профиль

Соединительный профиль позволяет крепить листы с каркасом и между собой.

Профиль делается из идентичного материала листов и может иметь толщину 4-16 мм.

Внутри между профилем и листом оставляется термозазор 3 мм.

В процессе установки применяется перфорированная или герметизирующая лента, которая крепится на торцы.

Потом происходит монтаж непосредственно пластика в профиле.

Сам профиль бывает нескольких типов:

  • соединительным;
  • неразъемным;
  • торцевым;
  • разъемным.

Все варианты имеют свои особенности и характеристики, которые надо учитывать при выборе типа конструкции.

Плиты могут монтироваться в алюминиевом, пластиковом или поликарбонатном профиле. Сам профиль отличается сечением и маркируется латинскими буквами. Установленные в решетку плиты могут крепиться герметиком. Но при сильных ветрах это будет слабое соединение

Важно выбирать качественный герметик, который сохранит свою эластичность и прочность на протяжении нескольких лет

Чтобы знать, как правильно крепить поликарбонат на теплицу, необходимо запомнить несколько важных правил:

  • герметик применяется только на верхних скатах;
  • не допускать любых искривлений листов при использовании термошайб – это ведет к появлению дырок и потере герметичности конструкции;
  • арочные конструкции снизу крепятся перфорированной лентой, что защитит от выхода воздуха, разрывов и порчи самих листов;
  • металлический профиль применяется только для конструкций больше 2 м;
  • алюминий является хорошим герметическим средством и является основанием, уплотнители из резины.

Расположение листов

Мы остановились на решении сотовый поликарбонат не резать, а уложить листы на теплицу целиком. Отрабатывая технологический процесс на первом экземпляре, промучились мы с ним длительное время. Каждый лист материала с обеих сторон обтянут пленкой.

Трудности вызвал вопрос, как закрепить сотовый поликарбонат на саморезы в верхней части теплицы. К сожалению, Бог не наградил нас крыльями, чтобы беспрепятственно добраться до нужной цели. Решили закрепить на теплице длинную доску и располагаться на ней.

Закрыв половину теплицы сотовым поликарбонатом, на противоположной стороне уже воспользовались тяжелой доской и продолжали монтажные работы сверху вниз.

Одного листа материала недостаточно, чтобы полностью защитить теплицу с обеих сторон, поэтому в дальнейшем недостающие участки мы нарастили кусочками поликарбоната.

Чтобы зафиксировать на конструкции второй лист сотового поликарбоната, необходимо позаботиться о качественном стыке. На бруске теплицы закрепили скобу и установили направляющие из металла.

Второй экземпляр поликарбоната монтируем внахлест с первым и фиксируем саморезами. Стык приобрел весьма эстетичный вид. Хотя, похвастаться безукоризненностью всех не получается.

Постепенно закрыли листами поликарбоната всю теплицу

У меня были сомнения, что в местах изгиба поликарбоната стык потребует дополнительной проклейки. Но опасения были напрасными, главное – обязательно применять саморезы со стороны существующего шва.

Для закрытия торцевых частей теплицы, сначала куски сотового поликарбоната зафиксировали саморезами, а потом болгаркой удалили лишние сантиметры. Способ оказался не совсем удачный, так как опилки пластика проникают через соты внутрь поликарбоната и портят внешний вид.

Так как теплицу мы закрывали в разгар летнего сезона, а овощи вовсю росли, пришлось немного примять картофель, а вот томаты не пострадали совсем.

В результате упорных трудов теплица получилась на загляденье!

Прежде, чем приступить к монтажу сотового поликарбоната на конструкцию второй теплицы, его пришлось резать на части. Для этого понадобился канцелярский нож и линейка. С их помощью намечалась линия надреза, а после перегибания материала, кухонным ножом поликарбонат разрезался на части. Канцелярский нож для разрезания лучше не применять, иначе кривой срез будет обеспечен.

Не забываем о защите верхнего среза сотового поликарбоната и закрываем его изолентой или скотчем.

Ребра жесткости в сотовом поликарбонате расположены вдоль длины листа, поэтому нужно при креплении располагать их таким образом, чтобы каналы имели выход наружу. Это нужно для отвода образующегося конденсата внутри.

Современный поликарбонат изготавливают со специальной защитной пленкой, на которой обычно указывают маркировку и логотипы производителя. Слой с такой пленкой нужно укладывать наружу. Удалять её лучше после того, как закрепить поликарбонат на теплице.

Как крепить сотовый поликарбонат в профиль на металлический каркас

Стропилы, элементы и прогоны данных конструкций должны располагаться строго в одной плоскости. У каркаса из этого материала отсутствуют любые выступы, благодаря чему с укреплением на нем листов не возникает никаких сложностей. Дистанция между стропилами должна достигать ширины пластин поликарбоната.

Работы при фиксации листов в профиль на металлический каркас осуществляются в следующей последовательности:

  1. Первоначально на поверхность железных балок конструкции необходимо выполнить укладку термоизолирующей ленты.
  2. Далее к обрешетке следует совершить закрепление профиля.
  3. Нужно осуществить установку листов на ячейки. На последнюю панель требуется произвести надевание торцевого профиля. Верхнюю часть необходимо крепить совмещением и легким надавливанием сверху. Защелки помещаются на нужные места и надежно удерживают листы.
  4. Перед тем как крепить сотовый поликарбонат следует снять с нижней части пластины защитную пленку и осуществить отгибание края верхней, чтобы он не затруднял осуществить проделывание отверстий.

Обратите внимание! Листы сотового поликарбоната с легкостью поддаются сгибанию в арку. Давление внутри изогнутой пластины придает ей большей прочности и жесткости

Радиус получаемого изгиба зависит от толщины материала.

По завершении монтажных работ с внутренней стороны листов необходимо в обязательном порядке снять присутствующую на них прозрачную защитную пленку, поскольку под воздействием солнечных лучей имеющийся под ней клей меняет собственные качества и со временем может стать причиной появления на поверхности следов.

Крепление монолитного поликарбоната

Литой пластик монтировать сложнее. Работа с ним требует особой внимательности. Его поверхность легко царапается и требует правильной подготовки металлического основания. Монолитный, в отличие от сотового, не получится подогнуть или поддавить с помощью крепления. Без опыта работа монтаж литого пластика лучше проводить с применением специализированного профиля. Посредством него закрепляют пластик любой ширины и толщины.

Крепление имеет высокую стоимость и используется для монтажа как монолитного, так и сотового поликарбоната. Последний задействуют при возведении арок с большой кривизной. Узел представляет собой металлическое жесткое основание. Его бока имеет вид приподнятых боковых планок. На кромки укладывают уплотнитель типа П-образный. Кромки крепят на саморезы к нижней части профиля. Такое решение позволяет сохранить герметичность даже при отклонении полотна на несколько градусов относительно осевой линии крыши.

Установка поликарбоната сотового

Установка зависит от разновидности материала. Так, поликарбонат сотовый успешно применяется для создания скатных деталей. Материал сотового назначения отличается тем, что легко поддаётся разрезанию.

Если поликарбонат сотовый применяется для кровли, тогда технология такая: прежде всего, посредством сверла между рёбер сверлят специальные отверстия.

Важно своевременно устранять стружку по окончанию распила. Рекомендуется прикрывать торцы профилями из металла

Они необходимы для придания конструкции полной герметичности. Профили бывают перфорированными, либо не перфорированными.

Сотовый поликарбонат – что он собой представляет

Начнем с основ. Сотовый поликарбонат — это листы прозрачного полимера, между которыми находится один или более рядов прямоугольных или треугольных ячеек. Данный материал широко применяется при создании хозяйственных построек на дачах и в частных домохозяйствах.

Сотовый поликарбонат обладает следующими преимуществами:

  • легкость;
  • высокая ударная прочность;
  • гибкость;
  • стойкость к воздействию многих химически активных веществ;
  • высокий коэффициент светопропускания.

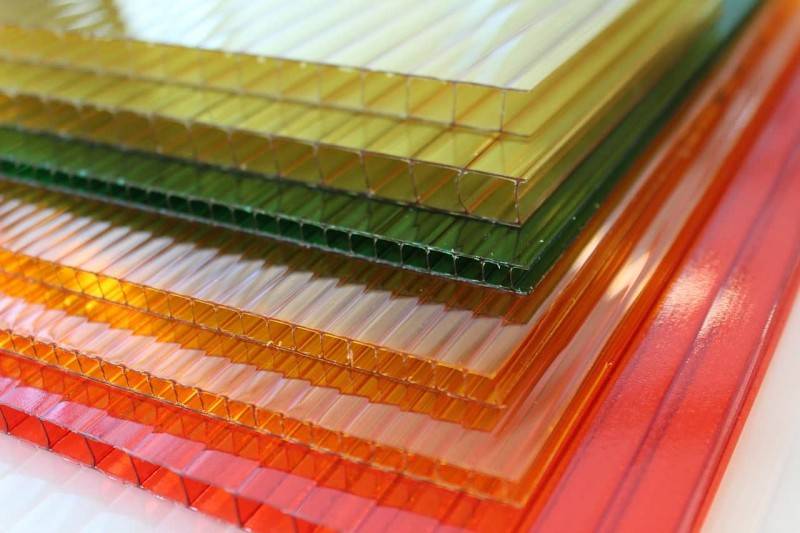

Сотовый поликарбонат

При этом у материала есть одна особенность, которую нужно всегда учитывать – высокий коэффициент линейного расширения. Это значит, что при потеплении сотовый поликарбонат расширится по длине и ширине на несколько миллиметров. На первый взгляд, это совсем незначительные цифры, но при неправильном монтаже даже такое увеличение линейных размеров может привести к короблению, вспучиванию и появлению трещин.

Свойства сотового поликарбоната

Потому очень важно знать все тонкости, особенности и нюансы монтажа сотового поликарбоната на металлический каркас. Всего существует два основных способа сделать это — точечным крепежом или с помощью соединительного профиля

Схема точечного крепления поликарбоната к металлическому каркасу

Фото монтажа поликарбоната

Также рекомендуем просмотреть:

  • Лестница своими руками
  • Сарай своими руками
  • Утепление дома своими руками
  • Отмостка своими руками
  • Погреб своими руками
  • Верстак своими руками
  • Стяжка пола своими руками
  • Чердачные лестницы
  • Обустройство гаража
  • Монтаж вагонки
  • Пресс своими руками
  • Камин своими руками
  • Утепление мансарды
  • Купель для бани
  • Крыльцо своими руками
  • Буржуйка своими руками
  • Решетки на окна
  • Теплица своими руками
  • Ограждения для клумб
  • Перила для лестниц
  • Парилка в бане
  • Смотровая яма в гараже
  • Бетономешалка своими руками
  • Беседка своими руками
  • Веранда своими руками
  • Курятник своими руками
  • Утеплить дверь своими руками
  • Сигнализация для дачи
  • Клумбы своими руками
  • Дачный туалет своими руками
  • Аксессуары для бани
  • Скамейки для дачи

Специальный профиль

Это крепление посложнее, но и гораздо функциональнее, надежнее и эстетичнее. Как правильно закрепить поликарбонат на теплице, зависит от выбора конкретной марки профиля.

Можно подобрать обычный Н-образный, можно – целый набор для крепления листов в разных местах и под любым углом, есть пластиковые, поликарбонатные и алюминиевые изделия. Вариантов – просто масса.

Чем крепить поликарбонат к теплице – выбирайте сами:

  • Обычный универсальный Н-образный;
  • Коньковый RP;
  • Соединительные разъемный НСР и неразъемный НР;
  • Торцевой профиль UP;
  • Разъемный соединительный SP;
  • Профиль FP – пристенный.

Стыковой профиль

Достоинства

Поликарбонатные профили, поскольку изготовлены из того же материала, что и покрытие вашей теплицы, обладают теми же достоинствами, что и основные листы. Как закрепить поликарбонат на теплице такими профилями? Листы просто вставляются в предназначенные для этого проемы, только обязательно нужно оставлять зазор на температурное расширение материала.

Дополнительно крепить или фиксировать уплотнителями ничего не нужно, поскольку крепеж плотно подогнан по размерам, и будет располагаться по всему периметру. Люфты исключены, как и проникновение через соединения холодного воздуха и влаги.

Угловой профиль

Установку листов или пластин поликарбоната можно производить как под прямым, так и под любыми другими углами, предопределенными конструкцией профиля. Углы будут прочные и аккуратные, полностью светопрозрачные и практически герметичные. Такие конструкции успешно применяются не только в теплицах, но даже в рекламных световых коробах, где, как известно, эстетика и внешний вид ставятся на первое место.

Итог: что дает применение этого типа креплений:

Отличная прозрачность, что очень важно для растений;
Легкость расходников;
Устойчивость к механическим повреждениям и ударным воздействиям;
Полная влагостойкость;
Пожаробезопасность конструкции;
Морозоустойчивость.

Как накрывать поликарбонатом теплицу, используя профили? Подбирать типы креплений по проекты заранее, аккуратно обрезать края и не торопиться! Работа с материалами довольно простая, можно легко создать любую конструкцию, любой геометрии. В нестандартных соединениях поликарбонатный профиль можно даже выгибать.

Типы и предназначение

  • Профиль торцевой UP нужен для закрытия свободных торцов поликарбоната. С ним не нужно долго размышлять, как правильно закрепить поликарбонат на теплице, если конструкция предусматривает свободный свисающий конец с одной или двух сторон (применительно для облегченных типов парников). UP предохраняет торцы от засорения пылью и грязью, и предотвращает попадание в них влаги. Если торец будет забит, это может повлиять на прозрачность листа, так как конденсат из протоков выводиться не будет. Впереди – образование плесени и появление грибков, снижение качеств и потеря эстетичного вида.
  • Соединительный НР-профиль стыкует соседние панели, обеспечивая надежность крепления и прочность сопряжений.
  • Пристенный профиль под поликарбонат – очень важный элемент для фальш стены, но в конструкции теплиц его практически не применяют. Он больше нужен при обшивке имеющихся стен мансард и веранд, балконов (хотя возможно вы делаете теплицу на балкону) и чердаков и так далее.
  • Четвертый тип профиля – угловой, имеет различные варианты, так как служит для крепления листов поликарбоната, расположенных вертикально под различными углами. Как правильно крепить поликарбонат на теплицу под углом – смотрите в инструкции к профилям.
  • Пятый профиль – коньковый, для теплиц с полукруглым верхом не применяется. Эффективно закрывает конек на кровле от пыли и влаги, не препятствуя проникновению солнечных лучей.

Коньковый профиль

Алюминиевая система крепежа

Преимущество профилей из алюминия в более высокой прочности самого материала и прекрасной герметичности, поскольку в конструкции такого крепления используются специальные резиновые уплотнители. Стандартные алюминиевые профили изготавливаются с фиксированной длиной 6000 мм, под разную толщину поликарбоната, 6-25 мм.

Какими способами поликарбонат крепится к каркасу из алюминия или стали?

Листовые панели укладывается и фиксируется на металлическое основание с задействованием различных схем. Соединение может быть реализовано с помощью герметика, прошивки вагонкой и так далее. Конкретный выбор обусловлен размерами, формой, толщиной и разновидностью поликарбоната (монолитный либо сотовый). Среди надежных и проверенных способов фиксации выделяются следующие:

  • С использованием профиля Н-образного типа. Его закладывают на промежуточную ленту.
  • Установка разборной (разъемной) планки. Она помещается на стыки между поликарбонатными листами.
  • Фиксация панелей специальным разъемным профилем.

Существует вспомогательный способ фиксации. Он называется точечным и заключается в фиксации по всей площади, а не только по линиям стыка. Данная схема была взята из технологии по обшивке металлических каркасных ограждений. Она используется довольно редко, поскольку подходит для сотового тонкого поликарбоната.

Стационарное крепление

Данный способ подходит практически для 90% конструкций кровли, козырьков и навесов, которые собирают по стационарной схеме. Конструкция собирается из листов поликарбоната, которые вырезают по всей ширины крыши. Это позволяет добиться сократить длину швов и упростить установку покрытия на металлическое основание.Постоянные крыши и навесы крепятся двумя типами креплений:

  1. С использованием пластиковый подкладки с уплотнителем из силикона либо металлической подкладки. Сначала укладывается поликарбонат. Далее, монтажной планкой с использованием саморезов прижимают кромки листов. Крепеж закручивается в металлический каркас и закрывается сверху накладкой.
  2. Осуществляется посредством фиксации несущего алюминиевого либо стального профиля с центральным ребром. Он может быть задействован как планка контробрешетки. Саморезы вкручивают в ребро профиля.

Оба способа позволяют создавать крепление с высокой прочностью. Главным достоинством является возможность ремонтировать пластиковое покрытие. Если говорить о декоративности, планочный вариант смотрится привлекательнее.

Простые способы монтажа

Точечное крепление предполагает задействование использование промежуточного материала — деревянной обрешетки. В полотне аккуратно просверливается отверстие. Оно делается сквозным. В полость помещают резиновую втулку. Ее заворачивают саморезом с компенсирующей шайбой. Сверху надевают колпачок, который защищает крепежный элемент.

Саморезы могут быть заменены винтом. Это позволяет в дальнейшим демонтировать листы поликарбоната. Главное, просверлить отверстие в обрешетке. Стандартный шаг для осуществления крепления составляет от 30 и до 40 сантиметров. Такой способ крепежа как с саморезом, так и с винтом выглядит не совсем эстетично, но обладает важными преимуществами. Такая схема монтажа имеет доступную стоимость и легко поддается ремонту. Оказываемая на кровлю или навес нагрузка от воды и снега переносится на каркас и распределяет по площади. Поликарбонат сможет выдержат даже большой снежный слой и не повредится. Точечный способ лучше всего подходит при креплении пластиковых листов на несимметричные профили, например, уголок.

Виды полимерного материала и его характеристики

Полимеры нового поколения отличаются от модифицированного пластика целым комплексом характеристик, связанных с его техническими параметрами.

Современные производители предлагают покупателям материалы этого типа двух видов, которые имеют свою инструкцию по монтажу поликарбоната, к ним относятся:

  • сотовый или ячеистый полимер. Широко применяется при сооружении тепличных построек и парников, при сборке навесов и беседок, козырьков и маркизов;
  • монолитный поликарбонат. Менее распространен в строительстве благодаря повышенному весу и сложности обработки, его применяют для замены стекол в бронетехнике.

Несложный монтаж поликарбоната своими руками необходимо осуществлять с тщательным выбором технологии и крепежных элементов.

Обращение с листами поликарбоната

Схема соединения листов из монолитного поликарбоната.

Проводя монтаж, важно помнить, что с материалом необходимо обращаться очень бережно и аккуратно. Поверхность его чувствительна к механическим воздействиям, в силу чего не рекомендуется осуществлять контакт материала с абразивными веществами, а также следует предупреждать трение о различные шероховатые поверхности

В противном случае на его поверхности могут образовываться царапины, что ухудшает внешние данные. Специалисты советуют снимать защитную пленку только после окончания всех монтажных работ

Очень важно и то, что поликарбонат, используемый для строительства лестниц, сцен, требует покрытия лаком

Не рекомендуется воздействие веса человека на поликарбонатные панели, вот почему передвижение их организуется при помощи временных деревянных балок. Что касается чистки, то, как уже было сказано, панели довольно легко поддаются обработке, но тем не менее нецелесообразно использовать для этих целей органические растворители и поверхностно-активные вещества. Мытье листов проводится при помощи слабого мыльного раствора и обычной воды. Железные щетки, скребки могут повредить поверхность поликарбоната.

Как крепить к металлу поликарбонат соединительным профилем

Характеристика соединений

Схема типового узла соединения.

Этот способ довольно удобен. Так, при использовании разъемных соединений тепличные листы могут без особых усилий сгибаться в нужных местах. Но такая работа потребует от вас особой тщательности и аккуратности.

Прежде всего, необходимо приобрести профили. Они бывают двух видов: разъемные и неразъемные. Неразъемные профили дешевле, они продаются самых разных расцветок, поэтому вы сможете легко подобрать крепление под общий стиль теплицы, если для вас это имеет значение. Это идеальный вариант для маленьких площадей. Но все же с таким профилем будет достаточно тяжело работать, если у вас на теплице длина ската больше чем 3 метра. К тому же, при использовании неразъемного профиля монолитные листы будет не очень удобно сгибать там, где это потребуется. То есть вы рискуете повредить материал, что может за собой повлечь дополнительные затраты.

Поэтому, если ваша теплица довольно большая или же имеет свою специфическую форму, желательно приобрести разъемные профили для крепления. Они состоят из крышки и основы (базы). Монтаж заключается в прикреплении основы на каркас в местах соединения листов. Этот вариант более дорогой, зато работать с таким материалом намного проще и легче. вы сможете с легкостью сгибать его и поворачивать, не боясь при этом, что он может повредиться. Такое тип крепления — идеальный вариант для теплиц с широкими крышами. Ведь здесь вероятность выскакивания с листа сводится практически к нулю.

Монтаж поликарбоната

Схема использования термошайбы.

Как проходит процесс монтажа листов? Для начала с помощью дрели или перфоратора нужно просверлить в креплении отверстия такие же, как и на каркасе (как правило, отверстия на каркасе предусмотрены заранее). Если соединение разъемное, то сверлить нужно на базе, но никак не на крышке. Затем профиль прикрепляется к продольной опоре тепличного каркаса. Удобнее всего делать это с помощью шуруповерта.

Проверяем крепление на надежность и переходим к следующему этапу. Он заключается в нанесении на основу крепления специального герметика, на который сразу же сажается лист. Герметик нужно наносить сразу по всем основам, куда данный лист будет прилегать, и делать это нужно максимально быстро, чтобы он не успел подсохнуть. Монтируя всю эту конструкцию, не забывайте и о том, что необходимо делать обязательный зазор около 4 мм. Уплотняем руками листы, после чего сверху можно установить крышку крепежного профиля, защелкнуть ее и зафиксировать резиновым молотком. Непозволительно применять обычный металлический или деревянный молоток! От этого теплица может очень повредиться.

Последний шаг — фиксация конструкции крепления теплицы путем закрытия соединений с металлическим каркасом специально предусмотренной для этого заглушкой. Аналогичным образом крепим монолитные тепличные листы по всему периметру теплицы.
