Как установить самостоятельно
После подготовительных работ первоначально монтируют каркас, затем производят сборку створок из панелей и установку их в проем. После этого собирают и крепят торсионный механизм.
Для работы берут инструменты:
- электродрель с комплектом сверл разного диаметра и насадок для завинчивания метизов;
- вороток с набором насадок;
- набор гаечных ключей, плоскогубцы, молоток;
- шлифмашинка;
- измерительный инструмент, уровень, отвес.
Подготовительные работы
Требования к обустройству проема перед установкой ворот
Перед тем как установить ворота Дорхан своими руками, готовят проем. На поверхности под каркасом и в области открывания створок убирают посторонние предметы, мусор, плоскость должна быть ровной. Нижнюю часть планируют, если это грунт, делают стяжку. Старую облицовку проезда удаляют или ремонтируют.
Под нижние прогоны для роликов делают фундамент, для чего роют траншею. На дне выполняют подсыпку из песка и щебня, затем ставят арматурные стержни. Бетонируют основание в установленную деревянную опалубку, массу торцуют лопатой или арматурой для выгонки пузырей.

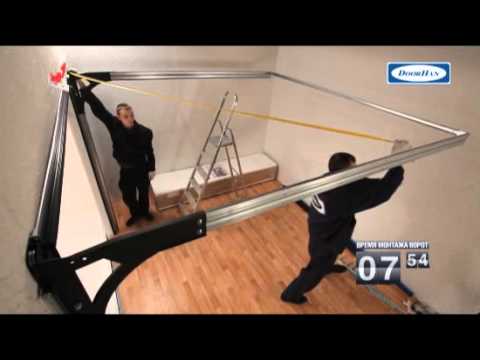

Установка каркаса
Распаковывают и раскладывают детали, изучают пошаговое руководство по монтажу. В проеме размечают положение вертикальных створок, чтобы промежуток от торца до направляющих был не больше 30 мм. Нижний элемент полотна располагают так, чтобы бока равномерно совмещались с краями проема. Проверяют горизонтальность и вертикальность.
На профилях отмечают место фиксации створки, делают отверстия под дюбели, устанавливают опорные элементы по две стороны пролета. Горизонтальные прогоны крепят с помощью уголков на болтах с гайками, их соединяют с вертикальными деталями.
Сборка и монтаж панелей

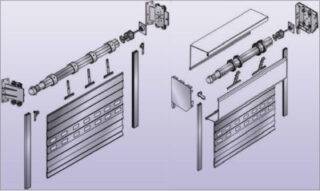

Вначале производится сборка панелей и торсионного механизма
В теле панелей предусмотрены отверстия, что упрощает сборку. Нижнюю плиту ставят на саморезах, которые вкручивают в угловые крепежи и петли. Кронштейн фиксируют на 5 – 7 метизов, для петель достаточно двух. На средний сегмент ставят петли и держатели
Внимание уделяют верхней плите, т. к здесь будет смонтирован угловой крепеж и роликовые опоры
Вверху также планируется фиксация щеточного нащельника. Качественные крепления предупредят обрыв сегментов. Постепенно раму заполняют панелями так, чтобы не было щелей между ними, а также между верхним сегментом и притолокой.

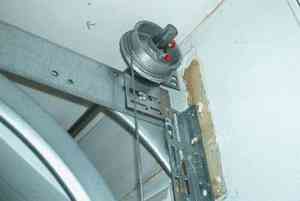

Монтаж торсионного механизма
Устройство устанавливают в кронштейны на концах, затем подшипник надевают на ось, туда же помещают пружину, составленную из двух частей. В боку барабана сверлят отверстия для монтажа троса, концы пропускают в отверстия, а сам трос наматывают на тело барабана, крепят болтовым соединением.
На хвостах троса делают петли, их помещают в карман кронштейна, фиксируют скобами, дальше регулируют натяжение. Пружины регулярно контролируют, осматривают тросы, чтобы они не обрывались и не заклинивались.
Преимущества и недостатки подъёмной конструкции
Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.
Преимущества:
- Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
- Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
- Может использоваться любая внешняя отделка и декорирование.
- Полотно ворот можно дополнительно утеплять пенополистиролом.
- Есть возможность поставить оборудование для автоматического открытия.
- Можно использовать как в одинарных, так и в двойных гаражах.
Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.
Недостатки:
- Установка возможна только в прямоугольные проёмы.
- Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
- При открытом положении ворот уменьшается высота проёма.
- Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
- Некоторая сложность монтажа.
Основные виды подъёмных ворот
Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.
Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.
Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования
Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.
Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода
Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот. Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.
Инструмент и приспособления для монтажа
От того, насколько полным будет набор инструментов, рекомендуемых для установки конструкции ворот, также зависит качество монтажа и особенно удобство реализации монтажных операций. В инструкциях по установке ворот «Дорхан» своими руками желательно иметь на вооружении следующие технические средства и приспособления:
- Электродрель.
- Шлифмашинку.
- Инструмент для работы с заклепками.
- Молоток.
- Пассатижи.
- Наборы отверток и гаечных ключей.
- Разметочные средства – рулетку, уровень, карандаш.
- Стремянку.
- Нож.
Также будет не лишним позаботиться о собственной безопасности и подготовить защитные очки, перчатки и каску.
Полезные свойства и особенности
Монтаж секционных ворот подходит для тех, у кого пространство ограниченное, так как происходит поднятие вверх основного полотна. Сама панель бывает любого цвета. Сегодня можно даже наносить уникальные рисунки. Все зависит от пожелания покупателя.
Процесс изготовления имеет всего несколько шагов. Чтобы избежать быстрого износа, на поверхность наносят специальные средства – это защита от коррозии. Также встречаются конструкции со встроенным окном, оно выполняется из надежного стекла, не реагирующего на удары. Это привносит свою изюминку, а также обеспечивает поступление естественного освещения в гараж. Ворота будут работать в любых погодных условиях и при любых температурных показателях.
Система запирания имеет свою особенность, поэтому полностью исключаются несанкционированные взломы конструкции. В автоматическом режиме происходит блокирование полотна. Каждый производитель дает рекомендации по поводу эксплуатации. Если их придерживаться, то срок службы доходит до десяти лет без необходимости замены деталей.
Эксплуатация подъёмных ворот: меры предосторожности
Насколько бы качественно не были сделаны своими руками подъёмные ворота, их эксплуатация предусматривает некоторые нюансы такие, как:
- обязательная периодическая проверка состояния важных узлов, работающих под нагрузкой (трос, ролики, шарниры);
- ревизия, смазывание этих узлов при необходимости;
- обязательное использование страховочных задвижек при поднятых створках.
В остальном такая система довольно неприхотлива по причине простоты. При этом она очень долговечна, что также можно добавить в её преимущества.
Все узлы подъёмных ворот требуют постоянного внимания для сохранения нормальной работоспособности ФОТО: ufa.alutech.ru

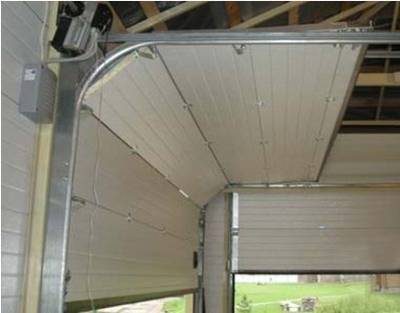

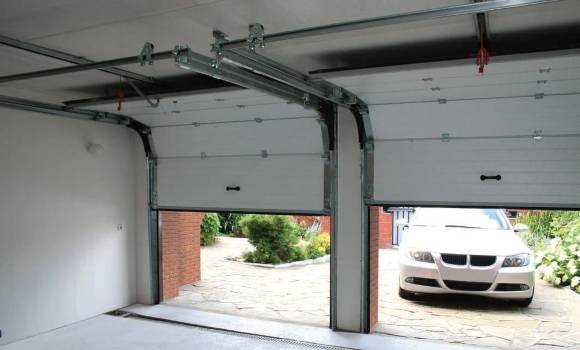

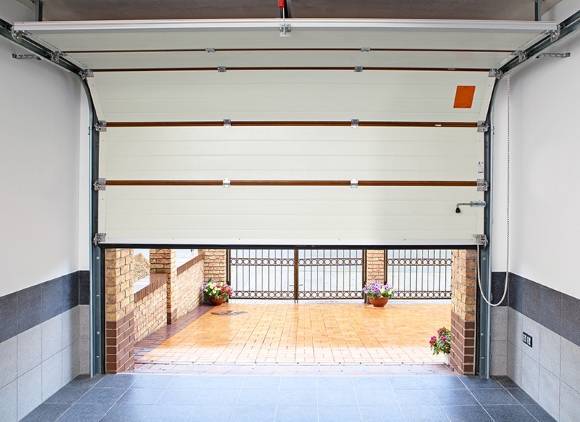

Ворота для гаража секционные: общая информация
Все большую популярность среди автовладельцев завоевывают секционные ворота в гараж. На это есть множество причин. Относительная простота конструкции в сочетании с высокой надежностью позволяют своими силами обустроить современный въезд в гараж.
Но к вопросу необходимо подходить со всем вниманием, особенно если речь идет об автоматических системах. Приобретая некачественную автоматику, ворота утратят свой потенциал, даже если остальные компоненты были дорогостоящими и надежными
Одной из важнейших причин популярности подъемно-секционных ворот для гаража является удобство.
Они не требуют дополнительного пространства перед въездом.
В некоторых случаях предусмотреть такое пространство крайне сложно.
Помимо этого, данное решение дает экономию как внутри гаражного помещения, так и снаружи.
Преимущество особо заметно для небольших гаражей.
Вторым немаловажным плюсом считается звукоизоляция.
В гараже с таким въездом будет значительно тише, чем при использовании, например, распашных ворот из металлического листа.
Следующим достоинством является высокая безопасность и надежность в процессе эксплуатации. Подъемно-секционные ворота обладают превосходным внешним видом, они прекрасно подойдут для капитальных и ухоженных гаражей
Последнее, на что следует обратить внимание – автоматизация
Въезд можно оснастить автоматической системой, которая приводится в действие простым нажатием на пульте. Таким образом, вы сможете открыть въезд в гаражное помещение, не выходя из автомобиля. Но и работа в ручном режиме (открывать самому) считается довольно удобной.
Ворота обеспечивают среднюю защищенность от преступников и взломщиков. При желании их можно сломать или вырезать. Тем не менее, металл – прочный материал, а значит доверить свой автомобиль воротам можно.
Металлические панели достаточно надежны и долговечны. Их покрывают слоем полимерного материала, который гарантирует защиту от вредных воздействий и коррозии. Температурный режим эксплуатации колеблется между -50 градусами и +70 градусами. Если бережно эксплуатировать и проводить профилактику, то данная конструкция сможет прослужить более 10 лет.
Перед тем как сделать выбор конкретной модели необходимо разобраться в видах секционных ворот. Среди автоматических выделяют два вида:
- автоматические с навальным приводом;
- с устройством потолочного типа.
Первый вариант обладает самой большой мощностью. Это напрямую влияет на стоимость системы. Принцип действия заключается в моторе, который монтируют с одной стороны торсионного вала. При приложении силы, вал приходит в движение, и панели поднимаются, тем самым открывая въезд внутрь.
Второй вариант (с устройством потолочного типа) является не менее популярным. Большим плюсом считается процесс монтажа, он значительно проще, чем у моделей с навальным приводом. В данном случае можно справиться своими силами, если следовать инструкциям и рекомендациям.
Читайте в статье о том, как подобрать размеры гаража.
А также какой замок лучше взять для гаражных ворот — здесь.
Придя в магазин, особое внимание следует уделить площади и весу ворот. Информация должна быть обозначена на упаковке, в описании товара
Перед этим, конечно, необходимо сделать замеры и составить чертеж помещения. Мощность лучше брать с запасом +20-30 процентов. С помощью этого вы добьетесь продолжительного срока службы.
Автоматические модели могут обладать разными функциями. Наиболее важные из дополнительных функций – безопасность и возможность дистанционного управления. Если в гараже бывают дети, то следует приобрести подъемно-секционные ворота с полным комплектом решений, гарантирующих безопасность эксплуатации.
Из производителей самыми крупными являются компании «Алютех» и «Дорхан».
К автоматике китайского производства лучше подходить с осторожностью, так как нередки случаи продажи некачественных устройств. У европейских производителей цена заметно выше, но качество лучше

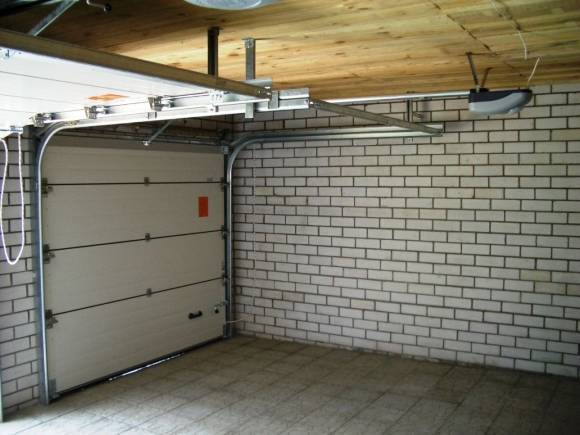

Подъемно-секционные ворота рекомендуются небольшим гаражам, с ограниченным внутренним и внешним пространством. Ворота идеально подойдут, если вы желаете установить автоматическую систему открывания для въезда. Помимо этого, модели обладают превосходным внешним видом и вписываются в любой гаражный экстерьер и интерьер.
Преимущества
В сравнении с другими типами гаражных ворот, подъемные обладают рядом плюсов:
- подобные двери могут быть дополнительно утеплены при помощи пенополистирола;
- конструкция применяется для одинарных и двойных типов гаражей;
- возможность установки автоматической системы открытия;
- сооружение не нуждается в дополнительном месте при открывании – полотно помещается в пространство под потолком;
- могут использоваться разные виды внешней отделки и декора;
- автоматической калиткой гараж надежно защищен от взломщиков;
- при открытии и закрытии створок не возникает шум.
При таком большом списке плюсов отмечают один значимый недостаток – сложность монтажа конструкции.
Изготовление и установка
В данном разделе рассмотрим вопрос: как сделать гаражные ворота? и как смонтировать подъемный механизм. При этом не будет рассматриваться вариант секционных ворот. Это связано с их высокой стоимостью, низкой надежностью, а кроме того регулировка секционных ворот (составных) очень сложна
Важно отметить, что, установка секционных ворот своими руками (поворотно-рычажного типа) практически невозможна — нужен помощник
Самым оптимальным и простым вариантом будет механизм противовесов. В этом случае трос крепиться к раме (по нижним углам), пропускается через неподвижный блок и идет к лебедке с противовесом. Масса противовеса зависит от массы ворот — с ростом массы ворот увеличивают массу противовеса. Такой механизм прост и удобен в эксплуатации.
Далее необходимо составить подробные чертежи для секционных ворот, размеры снимают по месту. После составления проекта закупают материалы. Для этого потребуются: брус деревянный 120х80 и 10х10 (для коробки и потолка соответственно), арматура или металлические штыри, уголки 40х40х4 (для рельс) и 35х35х04 (для рамы), кронштейны швеллерные 80х43х5, пружины.
Из вертикального бруса и поперечного собирается коробка, соединение бруса должно быть выполнено металлическими уголками. Коробку следует заглубить в пол на пару сантиметров (прямо в стяжку). Далее брусья крепятся к стене при помощи арматуры.
Следующим этапом собирают раму под щит, которую сразу же и обшивают деревом, обивают металлом.
Когда щит готов, примерно стоит оценить его массу, начать монтаж секционных ворот и перейти к изготовлению механизма подъема. Для этого ставятся опоры из уголков, к опорам крепят швеллер, дополнительно его следует закрепить и к стойкам. Далее сверлят отверстия для монтажа пружинного механизма (потребуется три отверстия на одной из полок кронштейна).
Далее изготавливается регулировочная пластина из металлической полосы, которая соединит пружину с кронштейном. Перед установкой пружины необходимо сделать регулятор напряжения из арматуры (или прута).
Угол шарнира для нижней части изготавливается из уголка. Для этого сверлиться отверстие 8-9 мм и уголок приваривается к раме таким образом, чтобы был отступ от нижних ребер до середины отверстия для того, чтобы свободно установить рычаг для подъемного механизма. После этого приваривается пластина для крепления регулятора напряжения пружины.
В процессе выполнения монтажа необходимо тщательно контролировать уровень направляющих — он не должен отклоняться от оси. Последний этап — на механизм подъема навешивается щит. После чего устанавливается нижний уплотнитель и боковой уплотнитель, ворота регулируются по месту.
Особенности
Все большим спросом пользуется продукция, представленная компанией Doorhan. Эта фирма занимается производством и выпуском большого ассортимента ворот. Примечательным является то, что панели для таких конструкций производятся непосредственно в России, а не везутся из-за рубежа.
Ворота устанавливаются многими автовладельцами в их гаражи. Автоматическая регулировка, а также настройка и программирование брелока позволяет, не выходя из автомобиля, свободно проникнуть в место его хранения.
Отличительной особенностью продукции данной компании является надежность и долгий период эксплуатации. Степень ее защиты от проникновения посторонних в гараж очень высокая. Цена приобретения – вполне доступная.
Обладая навыками монтажных и сварочных работ, можно выполнить установку ворот самостоятельно, не прибегая к помощи специалистов. Необходимо пошагово следовать пунктам инструкции (она обязательно имеется в комплекте приобретаемой продукции), настроиться на скрупулезную подготовительную работу.

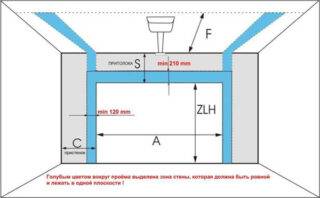

Как подготовить дверной проём
Выбранная модель секционных ворот должна соответствовать фактическим параметрам величины притолоки, заплечников и глубины помещения. В идеальном варианте данные параметры продумываются на стадии проектирования здания.
Если конфигурация ворот и система управления требует электропитания — в гараж необходимо подвести электрическую сеть требуемой мощности, установить розетки и выключатели.
Конструкцию следует монтировать на крепкую надёжную основу — бетон или полнотелый кирпич. В случае пустотелого кирпича для ворот целесообразно сварить опору из стального уголка. Для более надёжной фиксации крепежа рекомендуется применить химические анкеры.
Необходимо проверить, что притолока, боковые стенки и проём выполнены в одной плоскости, без впадин и наплывов. Точность вертикали и горизонтали проёма выверяется строительным уровнем. Проём рекомендуется предварительно оштукатурить по маякам. Это улучшит прилегание и повысит термоизоляцию.

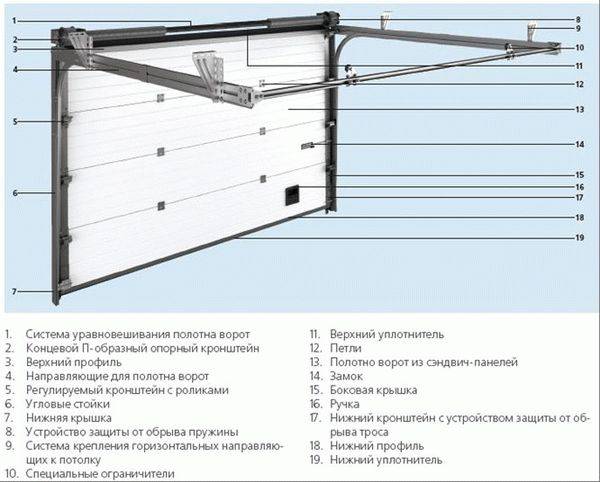

Чертёж подъёмных гаражных ворот
При подготовке чертежа под свои размеры проёма стоит воспользоваться уже готовыми решениями немного подкорректировав их к своим размерам. Вот пример чертежей для изготовления ворот:
Чертёж подъёмных ворот
Для изготовления рамы створки больше всего подойдут профильные трубы прямоугольного сечения размерами 40*20 и толщиной стенки 2 мм. Для поперечных и продольных лонжеронов также используем профильные трубы, но меньших размеров — а именно 20*20*2 мм, для уменьшения веса конструкции. Для зашивания лицевой и внутренней сторон створки лучше всего подойдёт профильный лист, так как он уже изначально с завода покрыт антикоррозийным составом. Также можно использовать листы оцинкованной жести.
Для направляющих идеально использовать швеллер шириной до 20 см. Размер полки швеллера зависит от ширины используемых роликов в вашем конкретном случае. Коробку, к которой крепится рычажно-пружинный механизм в дверном проёме гаража, можно выполнить из деревянного бруса 100*50 мм. Для этих целей также можно использовать металлический уголок с полкой 50 мм.
Опорно-откатные ролики и рычажно-пружинный покупаются отдельно в магазине, специализирующемся на откатных воротах.
Регулировка пружины секционных ворот
Вопрос регулировки данного элемента этой конструкции является чрезвычайно важным по той причине, что от этого элемента очень зависит функционирование ворот, оснащенных данных механизмом. Правильно отрегулированная пружина поможет противостоять провисанию тросов и преждевременному износу конструкции, защищающей гараж или другую постройку хозяйственного или иного назначения.
Регулирование закрытия и открытия конструкции производится вполне просто и ее легко реализовать своими руками без привлечения мастера. Вся соль тут в специальных болтах, поставляемых в комплекте с воротами и способных закручиваться и выкручиваться. В случае надобности вы можете купить такие болты в специализированном магазине.
Для работы с пружиной нужно уменьшить напряжение болтов, а затем начать поворачивать тот валек, который расположен на стороне, где образовались висячие элементы в положении троса. Потом болты требуется закрутить обратно.
Чтобы ворота данного типа прослужили вам как можно дольше, нужно не забывать проводить профилактический осмотр и подтягивание провисаний. Помимо этого, целесообразно выполнять и мероприятия по уходовой эксплуатации – чистить изделия от грязи мягкой ветошкой и зачищать элементы, подвергшиеся коррозии. Тогда конструкция прослужит надежно и долго.
