Технология монтажа вентилируемого фасада

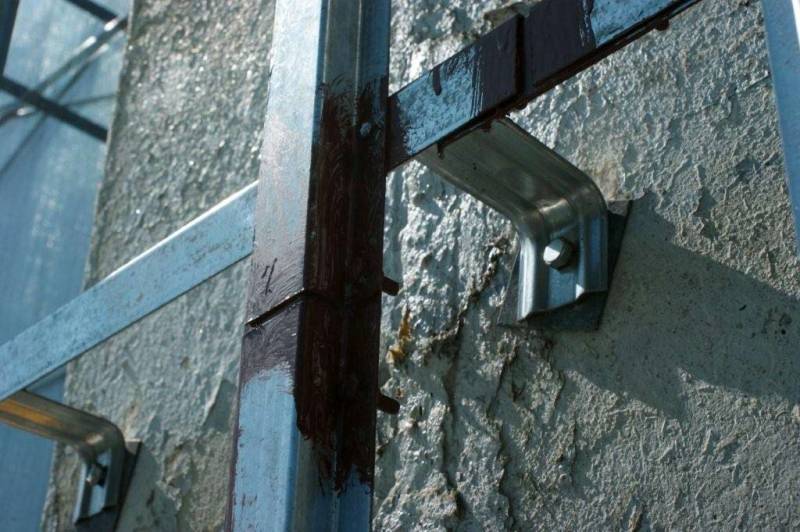

Монтаж направляющих

Монтаж направляющих это завершающий шаг подготовки платформы для фиксации облицовочных материалов. Обрешётка крепится к кронштейнам с помощью заклёпок, вставляемых в специальные проушины на последних.

Подвижное соединение осуществляется путём стыковки через овальное отверстие на кронштейне. Расположение заклёпки должно быть строго по центру отверстия. Соединение направляющих между собой осуществляется с технологическим зазором. Такой узел гарантирует возможность температурной деформации.

Подготовленная обрешётка выравнивается с помощью лески, нивелира или лазерного уровня. От грамотного выполнения этой процедуры зависит результат работ. В случае большого отклонения плоскости стены и нехватки длины кронштейна используются специальные удлинители. Узел соединения фиксируется с помощью отверстий и осуществляется с использованием заклёпок.

Все этапы монтажа вентилируемого фасада из керамогранита в деталях

Этап №1 – подготовка

Как уже было верно подмечено, фасада вентилируемый, а значит, это сложная система. Из-за этого инженеры разработали список подготовительных мероприятий, которые следует выполнить в строгом порядке. Он даже был утвержден на уровне законодательства и записан в СНиП 3.01.01-85 «Организация строительного производства».

Также следует позаботиться о безопасности людей, и для этого нужно:

• Установить границы опасных зон в трех метрах от стен здания.
• Размесить на этой границе требуемые для работы материалы, оборудовать помещение мастерской для сборки конструкции.
• Не работать при сложных погодных условиях.
• Соблюдать ТБ.

Понятно, что такие нюансы по большей части относятся к многоэтажному строительству. Но если вы решили создать такую систему в дачном доме собственноручно, но будет лишним придерживаться всех норм и правил, чтобы обезопасить себя и жильцов от форс-мажоров.

Этап №2 – разметка точек установки кронштейнов

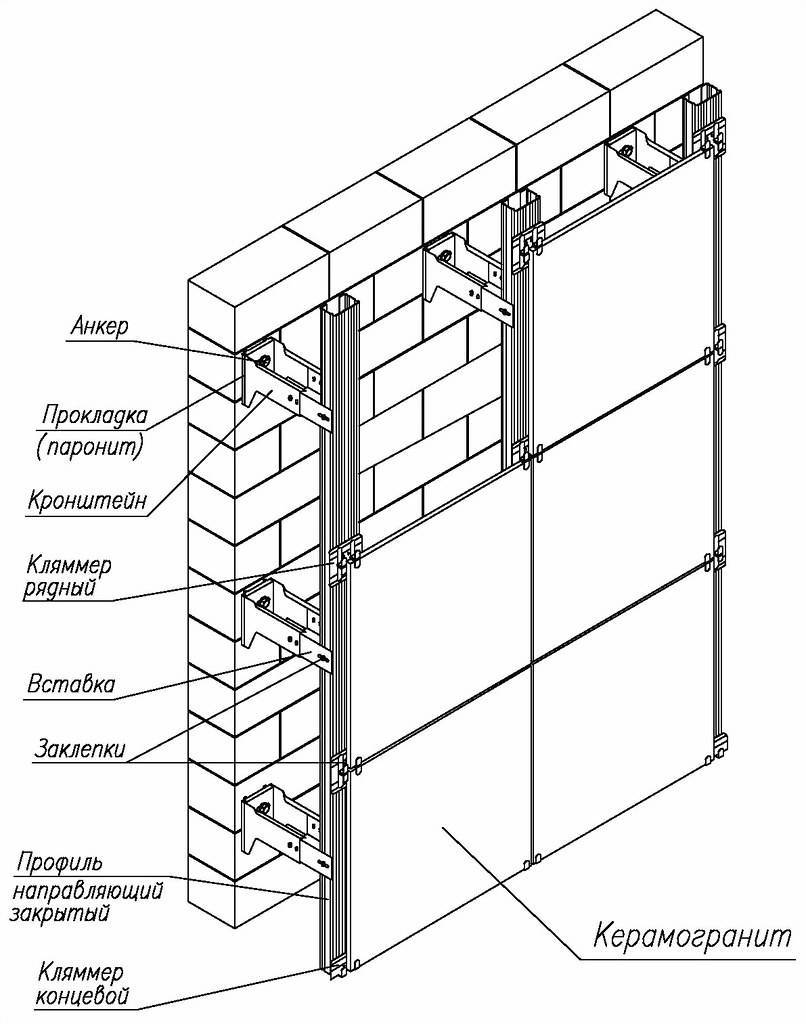

Перед началом монтажа фасада из керамогранита следует провести разметку точек в тех местах, где на стенах здания будут установлены несущие и опорные кронштейны для системы вентиляции.

Разметку следует проводить поэтапно – для начала определите для разметки маячные линии, а именно нижнюю горизонтальную  и две крайние вертикальные линии.

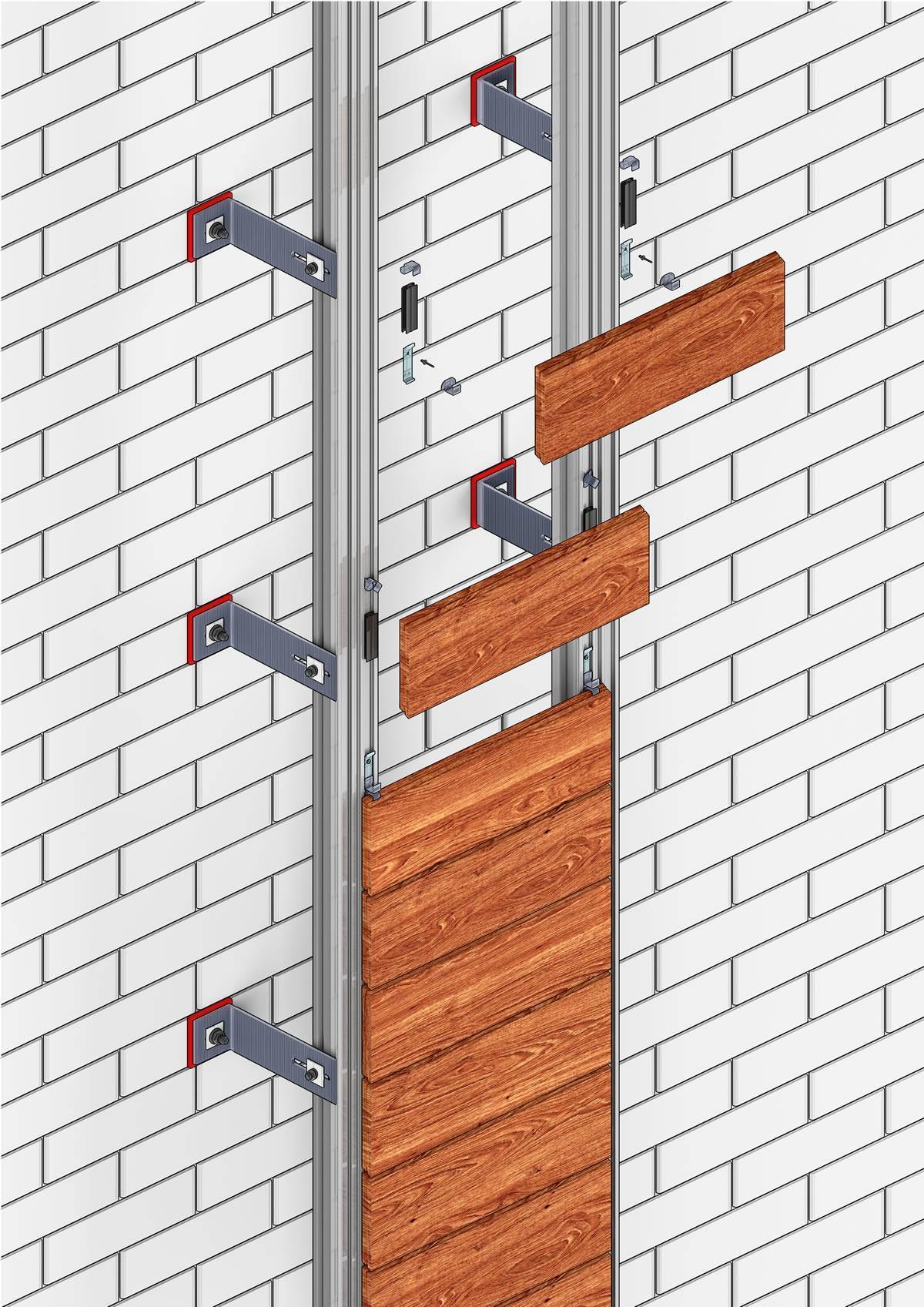

Этап №3 – установка кронштейнов

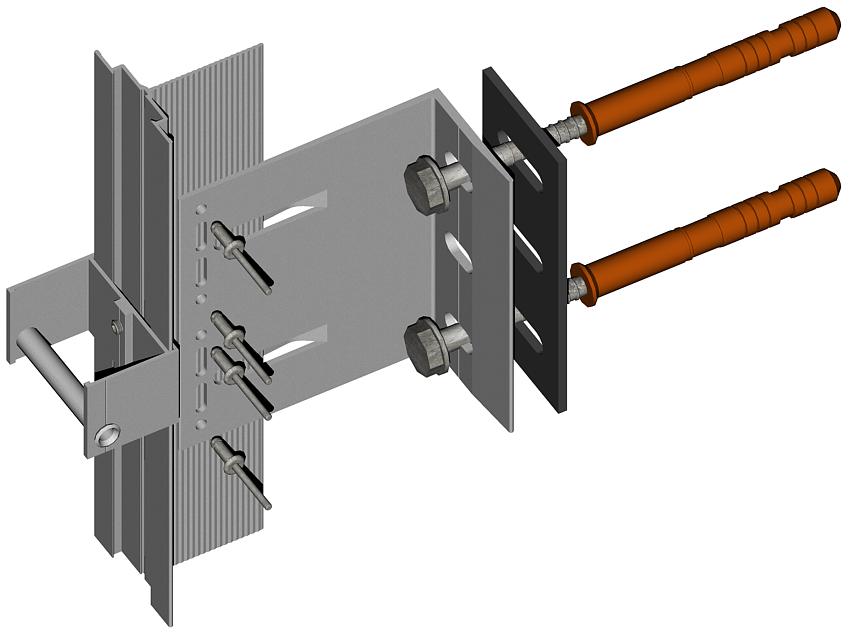

По инструкции установки понятно  все, но особое внимание уделите креплению кронштейнов:

1. При помощи перфоратора пробурите отверстие.
2. В отверстие установите паронитовую прокладку.

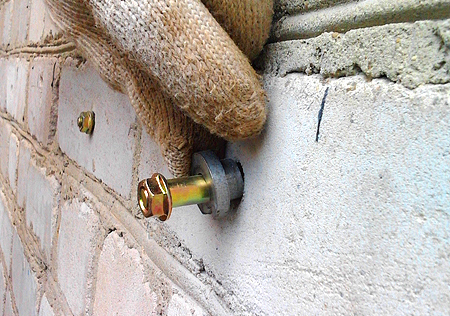

3. Установите несущие кронштейны, и для этого используйте анкерные дюбеля и шуруповерт.

Этап №4 – обустройство гидро- и ветрозащиты + теплоизоляция

На этом этапе предполагается выполнение таких работ:

Повесьте плиту утепления через прорези кронштейнов.
Навесьте полотнища мембраны, защищающей от ветра и воды, и временно ее прикрепите.
После начинайте навешивать плиты в шахматном порядке. Не забывайте, что между плитами не должно быть сквозных щелей.
При необходимости плиты теплоизоляции можно подрезать при помощи обычных ручных инструментов.
Если в проекте предусмотрено выполнение утепления в два слоя, то:
Потребуются тарельчатые дюбеля, при помощи которых внутренние плиты следует крепить к стене. На одну плиту идет не меньше 2 дюбелей.
Наружные плиты устанавливайте в шахматном порядке
Крепление такое же, как и в предыдущем способе.

Обратите внимание, что следует строго соблюдать нахлест – он должен быть не меньше 10 см. Через плиты и пленку высверлите отверстия в стене

В них требуется установить тарельчатые дюбеля. Устанавливайте плиты утеплителя, начиная с нижнего ряда. Важно! Плиты утеплителя следует заранее устанавливать на цоколь или стартовый профиль
После установку следует производить снизу вверх.

Теперь перейдем к следующему этапу – установке направляющих.

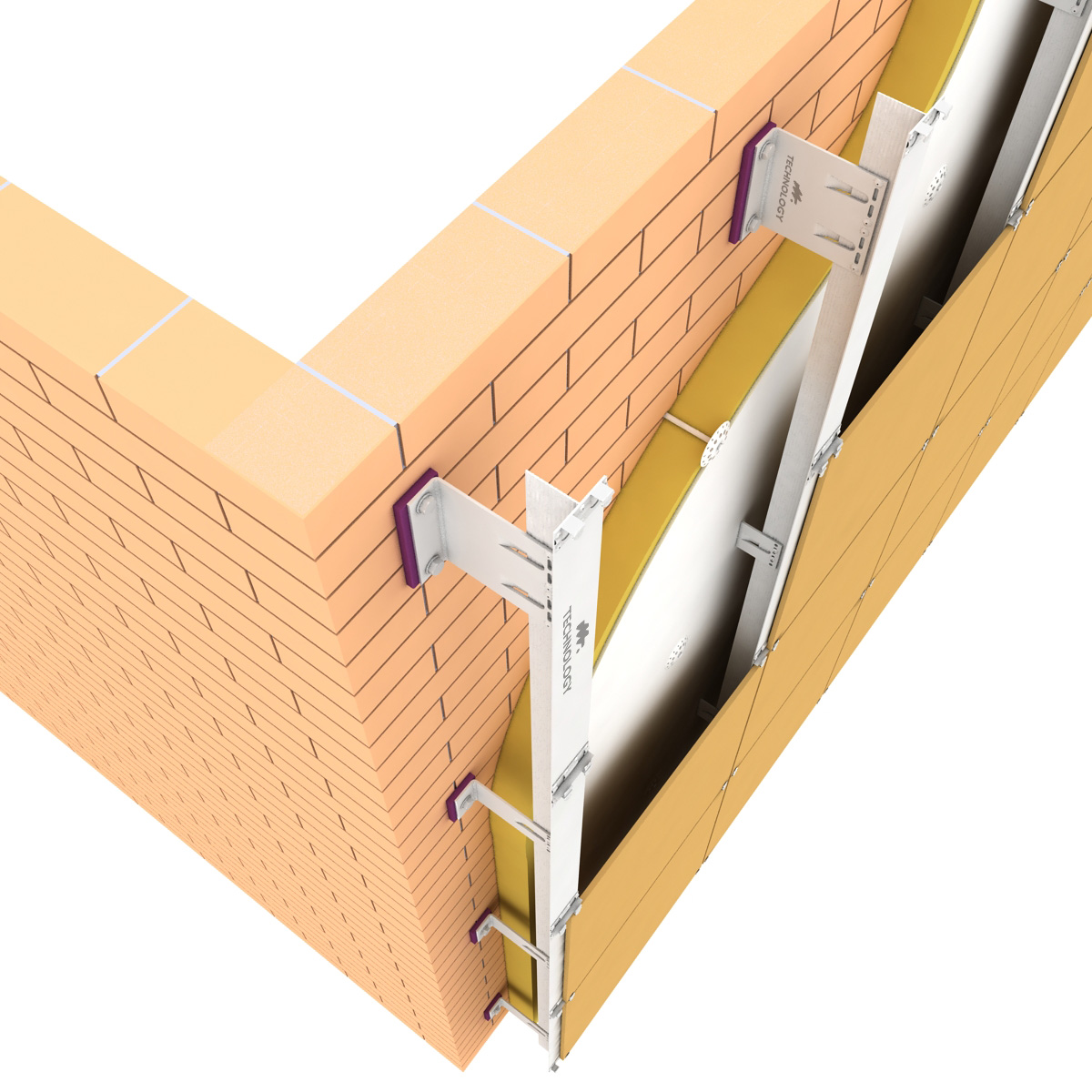

Этап №5 – установка направляющих

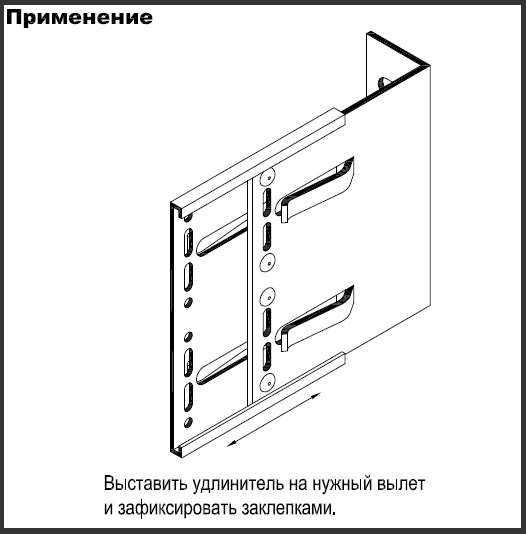

К кронштейнам, которые регулируются, следует прикрепить вертикальные направляющие профили, и для этого нужно:

1. В пазы несущих и опорных кронштейнов установить профили.
2. Зафиксировать профили к несущим кронштейнам заклепками.
3. Установите профиль свободно при регулируемых опорных кронштейнах. Это поможет обеспечить беспрепятственное перемещение по вертикали, а это исключит температурные деформации.
4. Там, где стыковки вертикальные, следует оставить зазор от 0.8 до 1 см. Это даст возможность исключить деформацию из-за скачков температуры и влажности.
5. Произведите установку противопожарных отсечек.

И перейдем к последнему шагу.

Этап №6 – обустройство облицовки посредством керамогранита

Обустройство облицовки сложно описать, и намного полезнее и информативнее будет, если вы просмотре видео.

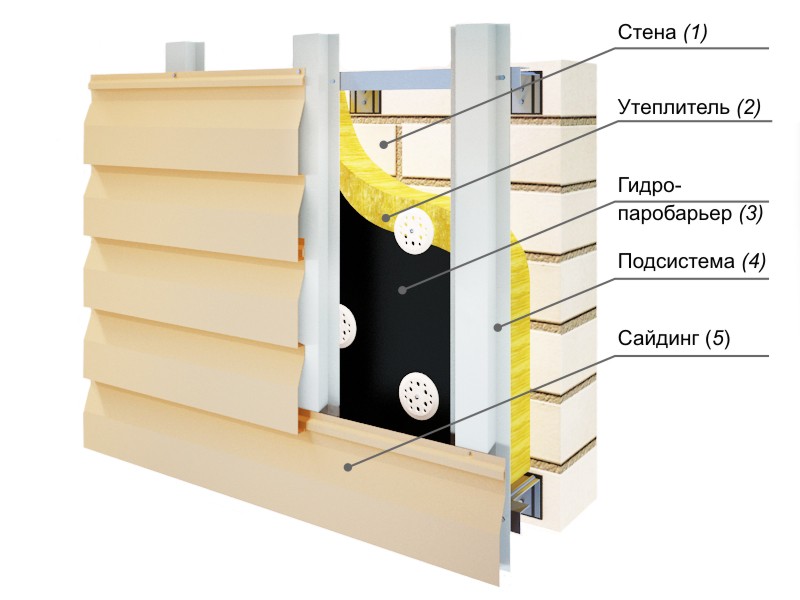

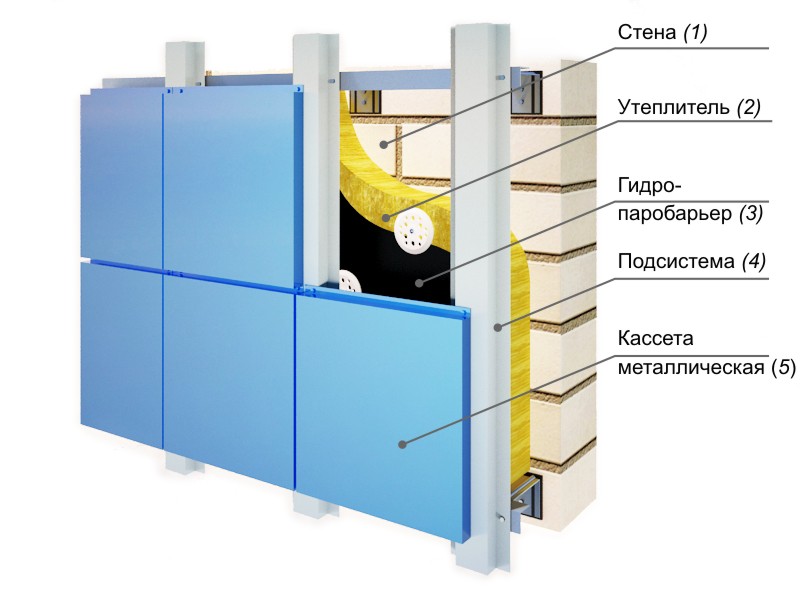

Виды подсистем, особенности и варианты крепления

Наиболее полно на рынке строительных материалов представлены три типа подсистем для вентилируемых фасадов:

• Алюминиевые;
• Из оцинкованной стали;
• Из нержавеющей стали.

Рассмотрим подробно особенности этих систем.

Алюминиевые подсистемы

Достоинства:

Минимальный вес элементов конструкции;

Длительный срок службы (до 50 лет);

Специальная технология изготовления увеличивает прочность элементов каркаса, что позволяет использовать для облицовки керамогранит, клинкер и терракотовые панели;

Алюминиевые системы не подвержены коррозии и невосприимчивы к перепадам температур.

Недостатки:

• По прочности несущие алюминиевые конструкции заметно уступают стальным и композитным аналогам;
• Увеличение температуры до 300С влечет за собой снижение прочностных характеристик, а при 650С конструкция полностью выходит из строя. Учитывая тот факт, что средняя температура пожара составляет 1000С вероятность обрушения ВФ с алюминиевым каркасом при пожаре весьма высока.

Из отечественных производителей алюминиевых подсистем можно выделить следующие компании:

• NordFox;
• Краспан;
• Металл Профиль.

Средняя стоимость алюминиевой подсистемы отечественного производства составляет 500 – 600 руб./м2.

Подсистемы из оцинкованной стали

Конструкции из оцинковки имеют большую прочность чем алюминиевые аналоги, однако в большей степени подвержены коррозии и воздействию агрессивных сред.

Достоинства:

• Высокая несущая способность конструкции;
• Оцинкованные системы могут использоваться с любыми видами облицовочного материала, включая особо тяжелые, такие как натуральный камень, клинкер, керамогранит;
• Конструкция может сохранять работоспособность 30 лет и более;
• Стоимость каркаса из оцинковки меньше чем аналогов из алюминия и нержавеющей стали;
• Каркас из оцинкованной стали отвечает всем требованиям пожарной безопасности.

Недостатки:

Основным недостатком подсистем из оцинкованной стали является их недостаточная сопротивляемость коррозии.

Взвесив все за и против, можно сделать вывод, что каркас из оцинкованной стали является самым бюджетным вариантом для устройства навесного вентилируемого фасада. Несмотря на невысокую стоимость, прочностные характеристики оцинкованных систем позволяют использовать любой облицовочный материал.

Средняя стоимость 1м2 обрешетки составляет 300 руб./м2.

Подсистемы из нержавеющей стали

Такие конструкции отличаются самой высокой стоимостью, однако их эксплуатационные характеристики полностью оправдывают материальные затраты. В некоторых случаях использование оцинковки и алюминия неприемлемо, в частности это касается высотного строительства.

Достоинства:

• Высокая прочность и жесткость каркаса позволяет использовать любой вид облицовки;
• Конструкция не восприимчива к воздействию влаги и агрессивных химических соединений;
• Подсистема из нержавейки соответствует всем требованиям пожарной безопасности;
• Точность изготовления элементов обеспечивает простоту и надежность сборки;
• Длительный срок службы, системы из нержавеющих сталей могут работать 60 лет и более.

Недостатки:

Подсистема имеет значительный собственный вес, что ограничивает возможность монтажа конструкции из нержавеющей стали на легких постройках.

Стоимость нержавеющих подсистем существенно выше алюминиевых и оцинкованных аналогов.

Средняя стоимость 1м2 каркаса из нержавеющей стали 2500 руб./м2.

Плюсы вентилируемого фасада

Один из основных плюсов вентилируемых фасадов — это широкая вариативность дизайна и применяемых материалов. Сюда же эксперты относят возможность реновации уже построенных зданий. Например, у дома есть проблемы с фасадом (он обветшал) или хочется поменять дизайн. В этих случаях можно использовать вентилируемый фасад.

Еще один плюс вентфасда — это повышение энергоэффективности дома. «При монтаже вентилируемого фасада можно утеплить стену с наружной стороны. В таком доме будет теплее зимой и прохладнее летом», — отметил руководитель отдела маркетинга и рекламы Grand Line.

Вентилируемый фасад может быть смонтирован в любое время года, в отличие от фасадов с «мокрыми» процессами (штукатуркой), которые не монтируются зимой. Помимо этого, такая система имеет долгий срок службы — до 50 лет. «Основные плюсы применения вентилируемого фасада состоят в защите стен от атмосферных явлений, технологичности и скорости монтажа, современной архитектурной стилистике, возможности скрыть дефекты фасада или стыка различных стеновых материалов в случае реконструкций и пристроек, повышенных тепло- и звукоизоляционных характеристиках итоговой конструкции», — добавил Александр Петров.

Преимущество вентфасада — возможность регулировать стоимость, меняя материалы. «К примеру, для более бюджетного решения можно использовать недорогой вариант облицовки плюс деревянную обрешетку, не утеплять или утеплить слоем 50 мм. Наоборот, для серьезного повышения энергоэффективности дома лучше использовать навесную фасадную систему, которая позволяет смонтировать утеплитель слоем 100 и даже 150 мм», — привел пример эксперт.

Для расчета стоимости материалов, необходимых для вентфасада, эксперты рекомендуют пользоваться бесплатными калькуляторами. Такие онлайн-сервисы обычно есть у компаний, которые занимаются подобной технологией.

Стоимость комплекта материалов на вентфасад дома площадью 200 кв. м. Примерные расчеты Grand Line:

• виниловый сайдинг — 230 тыс. руб.;
• кликфальц Pro в покрытии Drap — 350 тыс. руб.;
• панели Яфасад — 370 тыс. руб.;
• металлический сайдинг Экобрус 3Д в покрытии Drap — 395 тыс. руб.;
• фасадные панели Grand Line — 420 тыс. руб.;
• фиброцементный сайдинг Decover — 480 тыс. руб.

Стоимость

№ п/п	Наименование материалов и работ	Ед. изм.	Объём	Стоим. руб.	Сумма руб.
№1	Вентилируемый фасад из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 20%	кв.м.	1,20	1150,00	1380,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,10	450,00	495,00
4	Поставка алюминиевой подконструкции с учетом крепежа	кв.м.	1,00	625,00	625,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1400,00	1400,00
	Итого:	3990,00
№2	Вентилируемый фасад из КЕРАМОГРАНИТА
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка КЕРАМОГРАНИТА (600х600х8) с учетом технологического отхода 10%	кв.м.	1,10	500,00	550,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,10	450,00	495,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1300,00	1300,00
	Итого:	3260,00
№3	Устройство КОЛОНН из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	50,00	50,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35%	кв.м.	1,35	1150,00	1552,50
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	750,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:	4027,50
№4	Интерьерная облицовка из АЛЮМИНИЕВЫХ КОМПОЗИТНЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	250,00	250,00
2	Поставка КОМПОЗИТНОЙ ПАНЕЛИ FR 4.04 all, (Г1) с учетом технологического отхода 35%	кв.м.	1,35	1150,00	1552,50
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	750,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:	4627,50
№5	Вентилируемый фасад из АЛЮМИНИЕВЫХ ПАНЕЛЕЙ
1	Разработка проектной документации (КМД)	кв.м.	1,00	130,00	130,00
2	Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ	кв.м.	1,35	2600,00	2600,00
3	Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	550,00	605,00
4	Поставка алюминиевой подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1500,00	1500,00
	Итого:	4627,50
№6	Вентилируемый фасад из ГРАНИТА
1	Разработка проектной документации (КМД)	кв.м.	1,00	130,00	130,00
2	Поставка АЛЮМИНИЕВЫХ ПАНЕЛЕЙ	кв.м.	1,35	2400,00	2640,00
3	Поставка утеплителя 120 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	550,00	605,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	950,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	2000,00	2000,00
	Итого:	6200,00
№7	Вентилируемый фасад из ФИБРОЦЕМЕНТНОЙ ПЛИТЫ
1	Разработка проектной документации (КМД)	кв.м.	1,00	90,00	90,00
2	Поставка ФИБРОЦЕМЕНТНОЙ ПЛИТЫ с учетом технологического отхода 10%	кв.м.	1,00	800,00	880,00
3	Поставка утеплителя 100 мм, с учетом крепежа и технологического отхода 10%	кв.м.	1,00	450,00	495,00
4	Поставка подконструкции с учетом крепежа	кв.м.	1,00	725,00	825,00
5	Изготовление и монтаж вентилируемого фасада с учетом строительных механизмов	кв.м.	1,00	1300,00	1300,00
	Итого:	3590,00

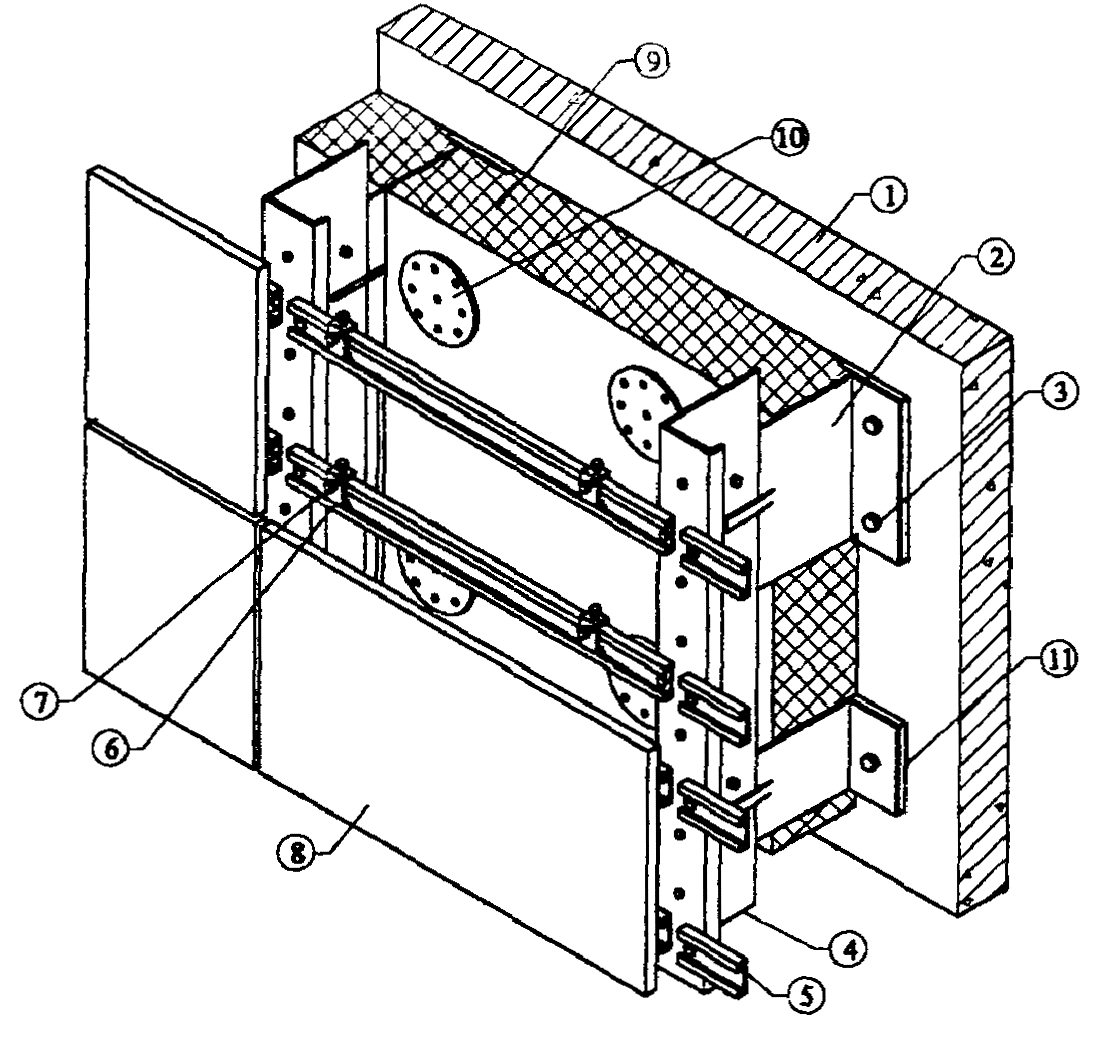

Что представляет собой конструкция вентфасада?

Вентфасад представляет собой металлический каркас, который ещё называют подсистемой или под конструкцией. Между его элементами укладываются слои теплоизоляции. Наружным слоем конструкции является облицовка — декоративный экран может быть выполнен из стали, фиброцемента и пр. Между облицовкой и теплоизоляцией остаётся промежуток, через который происходит естественная циркуляция воздушных масс.

Такие фасады актуальны для отделки зданий любого назначения, в том числе и там, где традиционные фасадные материалы не отличаются длительным сроком эксплуатации — речь идет о местности с повышенной влажностью, значительными скачками температур и так далее. Если учесть, что монтаж вентилируемых фасадов может выполняться собственными руками, то популярность такого варианта отделки зданий обоснована.

Основные свойства вентфасадов

Особенностями конструкции, которые обусловлены технологией монтажа фасада, обусловлены следующие свойства:

• Крепежная система — ее основу составляют дюбели, шурупы, крепежные детали, профили, кронштейны. За счёт системы регулировки всех этих элементов нет необходимости в выравнивании стены, что ускоряет техпроцесс отделки.
• Утеплитель — в качестве утепляющего слоя можно использовать разные материалы, основное требование — негорючесть. Поэтому чаще всего предпочтение отдается минераловатным плитам высокой плотности.
• Ветрозащитная мембрана — ее предназначение состоит в защите утепляющего слоя от потоков воздуха, влаги в окружающей среде.
• Воздушная прослойка — обеспечивает эффект термоса, так что в таком здании расходы на поддержание комфортного микроклимата существенно меньше — это касается как сохранения тепла, так и прохлады в летний период.
• Финишная отделка — позволяет реализовать дизайнерский замысел, при этом стоимость отделки может быть различной, что обусловлено разнообразием используемых материалов — это может быть виниловый сайдинг или металлические плиты, а также плиты из фиброцемента, керамогранитная и так далее.

Основные этапы монтажа

Ознакомившись, со всеми этапами может показаться что все очень сложно, но это совсем не так. Если строго следовать инструкции.

Разметка под кронштейны. Перед тем как монтировать каркас нужно обязательно сделать разметку для направляющих и основных кронштейнов. Для этого используют строительный уровень (лазерный или водяной), отвес (вертикальные линии) и нивелир (горизонтальное направление). Для закрепления крайних кронштейнов выбирают участок, который находиться на расстоянии 10–15 см от края стены. Этот же нюанс учитывается для обозначения точек возле оконных и дверных проемов.

• Установка кронштейнов. Отверстия под дюбеля проделываются перфоратором. Размер сверла полностью совпадает с размеров саморезов. А вот глубина сверления должна быть не больше дюбеля. Нельзя закреплять кронштейны в швы между материалами, из которых построен дом.
• Обустройство пароизоляции. Пленка укладывается на всю стену на хлест в 10 см. Места стыков проклеивают скотчем. В местах, где есть кронштейны пленку нужно разрезать.
• Утепление. Дальше укладывается материал для теплоизоляции. Утеплитель должен лежать плотно, но при этом не топорщиться. Промежутков между отдельными частями быть не должно. Материал частично закрепляют зонтичными дюбелями. Если для утепления использовался материал в плитах, то их начинают укладывать снизу и, продвигаясь вверх, придерживаются шахматного порядка.
• Гидроизоляционная пленка. Поверх утеплителя нужно уложить еще один защитный слой. Отдельные участки укладываются в нахлест и проклеиваются скотчем. И дополнительно закрепляются дюбелями с широкой шляпкой, таким образом, чтобы прикрепить и утеплитель.
• Установка профилей. Металлические профили закрепляются на кронштейнах. Благодаря этому будет обустроен вентилируемый зазор. Профили фиксируются заклепками, но так чтобы при температурном влиянии деталь могла свободно двигаться.
• Обустройство откосов.
• Монтаж декоративной отделки.

https://youtube.com/watch?v=UHSfbmDlg1g

https://youtube.com/watch?v=q2UTRQ3W8dM

https://youtube.com/watch?v=HogSPbQm74E

Еще раз стоит повториться, что если придерживаться всех этапов установки, то навесные вентилируемые фасады способны прослужить очень долго.

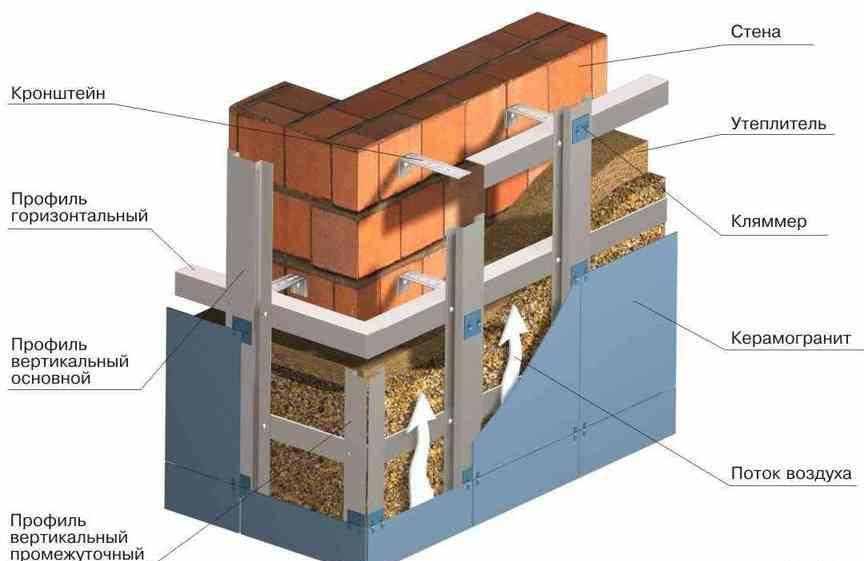

Схема вентилируемого фасада

Приведу общую схему вентилируемого фасада, рисунок 1 (на примере утепленного вентилируемого фасада с деревянной обрешеткой).

На рисунке фигурируют первая и вторая обрешетки. Это условное, принятое в этой статье название. Это название не зависит от материала обрешетки. Первая обрешетка, это та, что крепится к стене, вторая обрешетка – крепится к первой и на вторую обрешетку крепится облицовка. Первая обрешетка может еще называться “основной”.

Опишу, какие варианты рассмотрим и (кратко) когда применяется тот или иной вариант.

• Устройство вентилируемого фасада с деревянной обрешеткой, для неутепленного фасада;
• Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 50 мм;
• Устройство вентилируемого фасада с деревянной обрешеткой, для утепленного фасада с толщиной утеплителя 100 мм (несмотря на Примечание, ниже, ее редко, но выполняют).

Примечание по деревянной обрешетке

Деревянная обрешетка, преимущественно, применяется для деревянных обшивок, типа ОСБ, блокхаус, доска

Важно отметить такой момент. Несмотря на то, что в интернет – источниках вариант полностью деревянной обрешетки приводится очень часто, и устройство ее простое, важно понимать, что устройство полностью деревянной обрешетки целесообразно для вентилируемого фасада без утеплителя и (иногда) для вентилируемого фасада с утеплителем, если утеплителя не более 50 мм

Объясню, почему.

1. Если утеплителя нужно 100 мм, то основная (первая) обрешетка должна быть с сечением 100х50 мм. И потом еще и вторая обрешетка (для крепления мембраны и организации вентиляционного зазора), с сечением 30х40 мм. Это означает, что при шаге обрешетки 60 см, расход древесины на один этаж будет такой же, как для строительства каркасного дома той же площади.  А, как правило, хозяева рассчитывают на более экономичный вариант, применяют недорогую отделку, типа ПВХ сайдинга, а закупка древесины на обрешетку сведет всю экономию на нет.

2. Полностью сухое дерево берут редко (его тяжелее найти и оно дороже). Брус 100х50 мм, если его взять не полностью сухим, будет сильно вести. И при этом, этот брус достаточно мощный (по своему сечению), чтобы «покрутить» вместе с собой и саму облицовку (популярный для такой конструкции ПВХ сайдинг покрутит точно). Кроме деревянной обрешетки в статье будут рассмотрены:

• Комбинированная (первая металлическая, вторая деревянная) обрешетка для неутепленного вентилируемого фасада и неровной несущей стены.
• Комбинированная (первая металлическая, вторая деревянная) обрешетка для утепленного вентилируемого фасада и неровной несущей стены, при толщине утеплителя 50 мм.
• Металлическая обрешетка. Для ровной и неровной стены, для неутепленного вентилируемого фасада.
• Металлическая обрешетка для утепленного вентилируемого фасада, при толщине утеплителя 50 мм.
• Комбинированная обрешетка из самодельного крепежного элемента и деревянного бруска для утепленного вентилируемого фасада при толщине утеплителя 100 мм.
• Устройство металлической обрешетки для утепленного вентилируемого фасада, если утеплителя 100 мм.

По каждому из девяти вариантов обрешетки, перечисленных выше, будут рассмотрены такие моменты по устройству:

• из чего выполнена первая и вторая обрешетки в каждом конкретном случае;
• как первая обрешетка закрепляется к стене;
• как вторая обрешетка закрепляется к первой;
• как крепится утеплитель (если он есть);
• как крепится супердиффузионная мембрана (если она есть);
• за счет чего образуется вентиляционный зазор в каждом конкретном случае.

Примечание. В данной статье я сознательно не привожу  подробности крепежа облицовки к второй обрешетке. Дело в том, что крепеж сильно разнится в зависимости от материала облицовки. И по каждому виду (по ОСБ, сайдингу и тд) можно делать отдельную статью с подробностями монтажа.

Технология отделки фасада

Монтаж вентилируемых фасадов выглядит так – на поверхность внешних стен строения устанавливается навесной фасад многослойного типа. Монтажник вентилируемых фасадов создает проект вентилируемого фасада, а также несущий каркас, который делается из металлической основы.

Инструменты

Перед тем как начать монтаж вентилируемых фасадов стоит подготовить комплектующие для вентилируемого фасада.

Необходимые инструменты и материалы:

• профиль для вентилируемого фасада;
• мембрана водо и ветрозащитного типа;
• облицовочный материал;
• тарельчатые дюбели;
• перфоратор;
• средство антисептического типа;
• теплоизоляционные материалы;
• кронштейн для вентилируемых фасадов;
• шуруповерт;
• дюбели анкерного типа.

Крепежи для монтажа панелей вентилируемого фасадаНеобходимые инструменты

Подготовительные работы

Технология вентилируемого фасада предусматривает не только подготовку материалов для навесных вентилируемых фасадов, но и подготовительный этап. В этот этап должны входить следующие работы:

• подготовка стеновых перегородок к утеплению. Для начала рекомендуется проверить их состояние, смогут ли в них держаться крепежные элементы. Монтажник вентилируемых фасадов обязательно должен провести геодезическую фотосъемку для выявления общих параметров дома;
• обязательно делается проектирование вентилируемых фасадов и проведение теплоизоляции. Этот процесс включает определение типа, параметров и расположение утеплителя. Плиты теплоизоляции должны фиксироваться между собой плотно, чтобы воздушный зазор на вентилируемом фасаде был совсем небольшой;
• обязательно, перед тем как начать монтаж вентилируемого фасада, нужно сделать теплотехническую оценку.

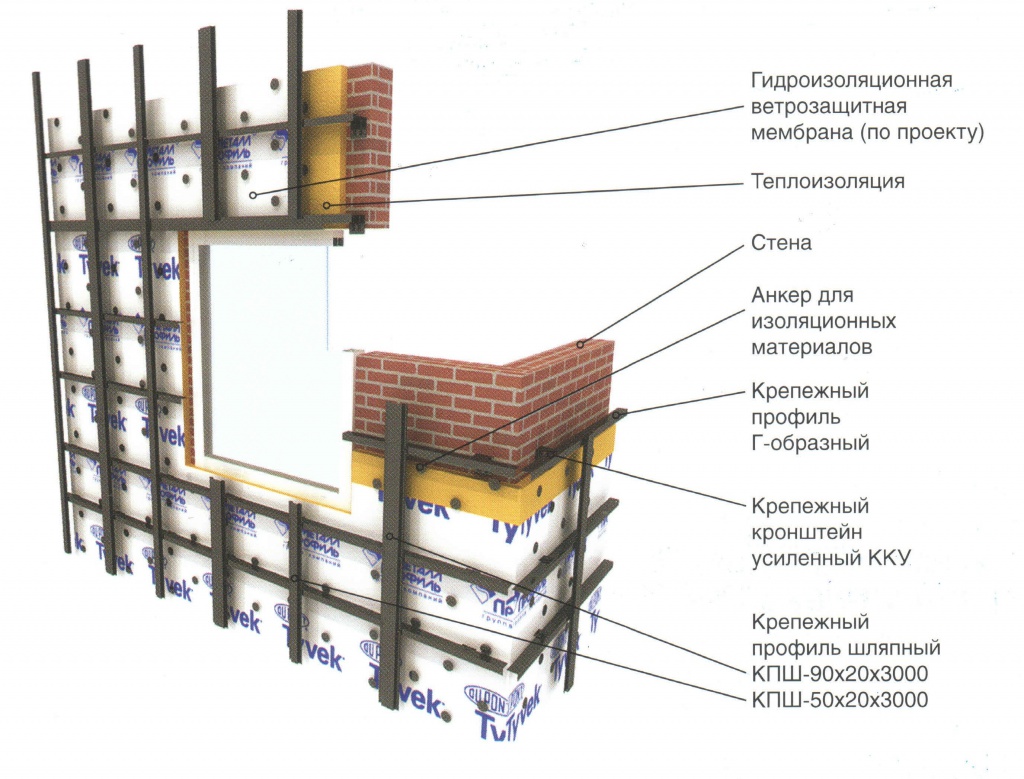

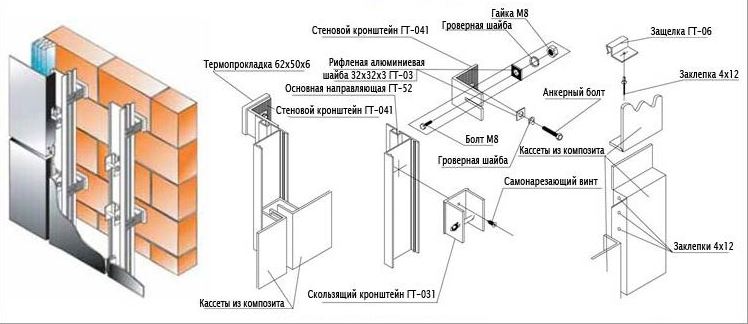

Общая схема монтажа каркаса для фасада

Монтаж кронштейнов

Параметры кронштейнов напрямую связаны с размерами утеплительного материала и панелей, предназначенных для облицовочных работ.

Монтажник вентилируемых фасадов крепит кронштейны согласно следующим правилам:

• чтобы сделать места с отверстиями, следует использовать сверло, соответствующее параметрам анкерного дюбеля для фасада;
• чтобы организовать места с отверстиями в основаниях с несущим типом из кирпича с облегченным, пористым, пустотелым видом следует выбрать перфоратор с ударным режимом;
• размер отверстий следует делать на один см больше дюбеля.

Подготовка отверстий под крепление кронштейновУстановка кронштейнов

Монтаж фасадной направляющей

Параметры направляющей напрямую зависят от числа этажей здания, числа переходов на стене, а также от размера площади в м2. Монтажник вентилируемых фасадов при креплении направляющей обязательно должен соблюдать ряд важных правил:

• размер направляющей не выше одного этажа;
• самый небольшой зазор между направляющими не более 7—9 мм;
• зазор по горизонтали должен равняться длине материала для облицовки с вентилируемым фасадом.

Каркас для вентилируемого фасадаЭлементы каркаса

Монтаж облицовки

С учетом материала, подобранного для облицовки, его монтаж имеет определенные особенности:

• основа из металлических кассет — перед тем как будет сделана сборка этих элементов, на замок нужно приклеить двухстороннюю самоклеящуюся ленту. Далее кассетные изделия прикрепляются в область замков с лентой при помощи саморезов и заклепок. Монтажник устанавливает эти элементы снизу вверх или слева направо;
• основа из керамогранитных плит — принцип монтажа этих элементов похожий на установку металлических кассет – снизу вверх. Монтажник вентилируемых фасадов начинает фиксирование плит с расположения на направляющие стартовые кляммеры, которые устанавливаются по горизонтальной линии;
• фиксирование сайдинга — этот материал прикрепляется в место под конструкцией. Он фиксируется при помощи саморезов, специального замка;
• обрешетка или крепление полиалпана. Она монтируется из металлического профиля, который фиксируется по всему периметру дюбелями.

КерамогранитМеталлические кассетыСайдинг

Крепление системы вентилируемых фасадов – это трудоемкий процесс

При монтаже любой конструкции, будь это устройство вентилируемого фасада из керамогранита или другой важно правильно рассчитывать расстояние. Хорошая облицовка напрямую зависит от того, как будет выполнен весь процесс по ее установке, а также какие материалы для облицовки выбраны

Если все делать правильно, согласно правилам, то в результате можно не только хорошо оформить навесные вентилируемые фасады, но и продлить их срок службы.

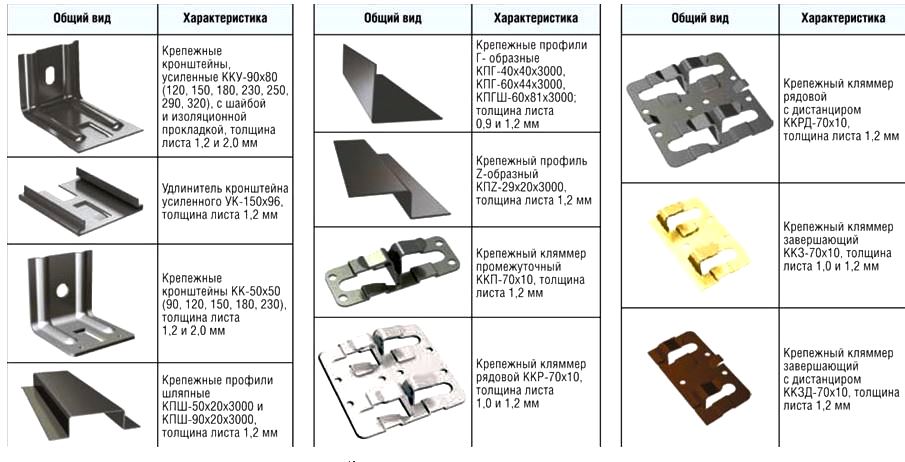

Установка систем вентилируемых фасадов

Инструменты

Крепление вентилируемого фасада проводят с использованием таких инструментов:

• нивелира;
• рулетки;
• отвеса;
• шуроповерта;
• ножниц по металлу;
• заклёпочных клещей.

Металлические составляющие запрещено резать абразивным кругом («болгаркой») из-за выжигания полимерного покрытия и цинка с последующим возникновением коррозии и ржавых подтёков.

Разметка и монтаж кронштейнов

Разметку выполняют с учётом проектного шага кронштейнов при отступе между краем стены и осью кронштейна не меньше 100 мм.

В стене просверливают отверстия под анкеры соответствующего диаметра и устанавливают кронштейны ККУ. Между стеной и креплением устанавливается изолоновая или паронитовая прокладка.

Размер кронштейнов определяется конкретными условиями монтажа (толщиной утеплителя, неровностями стены).

Установка теплоизоляции и ветрозащиты

Монтаж утеплителя должен быть плотным, без пустот в швах. Плиты крепятся с помощью 5-7 тарельчатых дюбелей на 1 квадратный метр.

При использовании не кашированного утеплителя ветрозащиту устанавливают из влагозащитной плёнки с перехлёстом 100 мм. Первый из двух слоёв утеплителя дополнительно крепится 2 дюбелями к плите (на завершающем этапе потребуется 3-4 дюбеля).

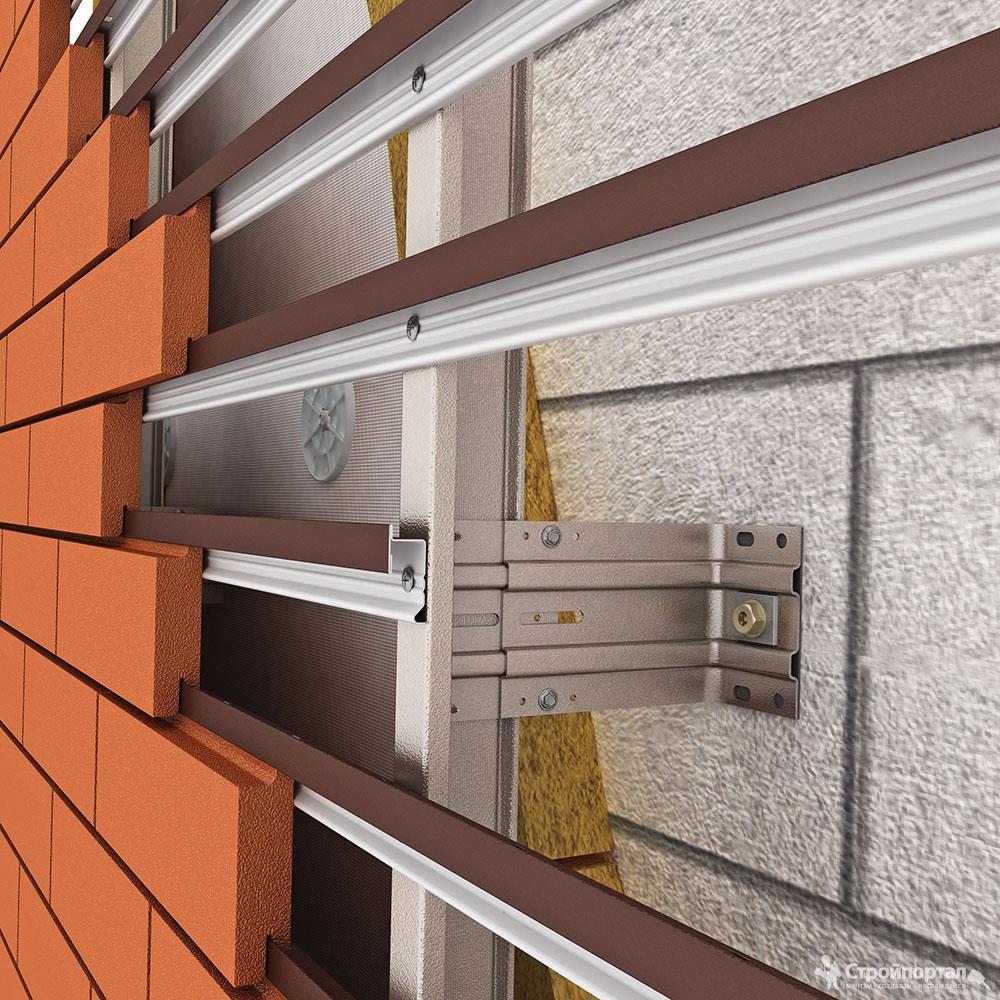

Установка горизонтальных профилей

Для крепления горизонтального профиля для вентилируемых фасадов КПГ к кронштейнам ККУ используются заклёпки или саморезы 4,8х28. При недостаточном выравнивании элементов конструкции используют крепления для вентилируемых фасадов соответствующих размеров.

Установка вертикальных профилей

1. Вертикальная обрешётка из шляпного профиля КПШ-90х20х3000 крепится к горизонтальной обрешётке саморезами 4,8х28.
2. Основные профили устанавливаются по вертикальным стыкам кассет фасада, чётко соблюдая монтажное расстояние. Если ширина кассеты больше 700 мм, то производят дополнительную установку промежуточных профилей КПШ-50х20х3000.
3. Узлы примыкания элементов фасадной системы выполняют Z-образными профилями.

Установка фасонных изделий

1. Используя крепежи для вентилируемых фасадов, к вертикальной обрешётке КПШ фиксируют фасонные изделия.
2. Основные профили установленной вертикальной обрешётки с видимой части покрыты цветным полимером или декорированы цветной полосой.

Установка фасадных кассет МП 1005/23/20

1. Фасадные кассеты устанавливают слева направо и снизу вверх. Перед монтажом их боковые стороны освобождаются от защитной плёнки.
2. Для крепления кассеты к несущим вертикальным профилям используются саморезы 4,8х28. Кассеты крепятся нарезающими винтами до положения шуроповёрта «не дожимать», что компенсирует температурную деформацию в процессе эксплуатации.
3. После завершения монтажа удаляют защитную плёнку.

Установка фасадных кассет МП 2005/25/30

Такие элементы устанавливают снизу вверх. Перед монтажом их боковые стороны освобождают от защитной плёнки. Низ кассет защёлкивают к начальной планке, а их верх крепят к несущим вертикальным профилям при помощи оцинкованных саморезов 4,8х28.

Элементы крепят нарезающими винтами. Верхнюю кассету защёлкивают за верх предыдущей детали.

Вертикальный промежуток между кассетами фасада (руст) устанавливается шаблоном от 5 до 30 мм. Рекомендуемое значение этой величины – 30 мм.

Дополнительные элементы конструкции

Перед монтажом следует позаботиться о дополнительной оснастке, в которую входят такие элементы:

• фасонный фартук;
• уголок крепления вент фасадов;
• вентиляционная решётка.

Фасадные вентиляционные решетки предназначены для защиты пространства между облицовкой и стеной от попадания посторонних предметов и обеспечения циркуляции воздуха. При их выборе стоит изучить фото из каталогов фирмы-производителя, чтобы вся система выглядела гармонично.

Фасонные фартуки обеспечивают прохождение воздуха и предотвращают попадание осадков между облицовкой и стеной основания.

Что использовать в качестве утеплителя

Самыми простыми и распространенными вариантами является минеральная вата и пенопласт.

Минеральная вата отличается хорошей теплоизоляцией, с ней просто работать, а монтаж такого утеплителя не займет много времени.

Среди недостатков:

•  Минеральная вата поглощает влагу и напитывается ею. Так что утеплитель теряет свойства, и эффективность теплоизоляции ухудшается.
•  Работать с минватой нужно только в перчатках и респираторе, в противном случае мелкие частицы утеплителя будут раздражать кожу и дыхательные пути.
•  Если утеплитель напитался влагой, то он долго просыхает, а его вес увеличивается. В некоторых случаях замена утеплителя – единственно возможное решение.

Пенопласт пользуется большой популярностью среди строителей. Он отличается небольшим весом, простотой раскройки и простотой монтажа. Вместе с хорошей теплоизоляцией и влагостойкостью материал является популярным утеплителем.

К недостаткам пенопласта относится его горючесть и то, что при горении материал выделяет токсичные и опасные для человека вещества.

Пенополистирол используют для утепления цоколя, выбор обуславливается плотностью и прочностью материала.

Плюсы и особенности

К основным преимуществам вентилируемых фасадов относятся:

1. Высокие показатели тепло-, гидро- и звукоизоляции.
2. Стойкость к негативному воздействию внешней среды.
3. Быстрый и удобный монтаж в любых погодных условиях.
4. Отличная ремонтопригодность в случае непредвиденных повреждений.
5. Сокращение расходов на отопление.
6. Широкий спектр облицовочных материалов, цветовых решений и дизайнерских приемов.
7. Долговечность эксплуатации.

Среди возможных недостатков навесных вентфасадов выделяют существенное снижение уровня пожарной безопасности при несоблюдении технологии монтажа.

К таким последствиям могут привести, например, несовершенства стен, из-за которых приходится прибегать к нестандартным монтажным решениям. Неправильная установка конструкций может повлиять на антикоррозийную защиту и экологичность материалов, снизив срок их службы.

Но при грамотном подходе квалифицированных специалистов большинство этих рисков можно успешно исключить.

Конструктивные особенности

С недавних пор на внешние стены многих строений стали устанавливать подсистемы для вентилируемых фасадов. Перед тем как начать установку или демонтаж вентилируемых фасадов, стоит рассмотреть подсистемы для вентилируемых фасадов, а именно их конструктивные особенности, составные элементы и их сооружение. Монтаж вентилируемых фасадов напрямую зависит от знания всех составляющих компонентов этих конструкций.

В состав домов входят следующие слои вентилируемых фасадов:

• крепеж — в качестве крепежа к фасаду могут применяться дюбеля и шурупы, элементы для крепления (кляммеры, заклепки), различные крепления соединительного типа: каркасный профиль, кронштейны;
• утеплительные элементы — навесной вентилируемый фасад обязательно дополняется теплоизоляционными материалами. В качестве утеплителя многие профессионалы советуют использовать минераловатные плиты, пенополиуретановый материал;
• мембрана защитного типа — этот элемент устраняет попадание воды, ветра на уязвимую поверхность. Конструкция не вбирает в себя атмосферные осадки, не боится воздействий сезонной влажности, частых перепадов температурных режимов;
• вентиляция — она делается в виде слоя, который предоставляет возможность для вентилирования, предотвращает потерю тепла, а также препятствует нагреванию в жаркие дни;
• внешний отделочный слой — делается из разных типов материала. Вентилируемый фасад из керамогранита является самым прочным, крепким. Изготавливается из пластика, дерева, стали, фиброцемента, камня и из других материалов.

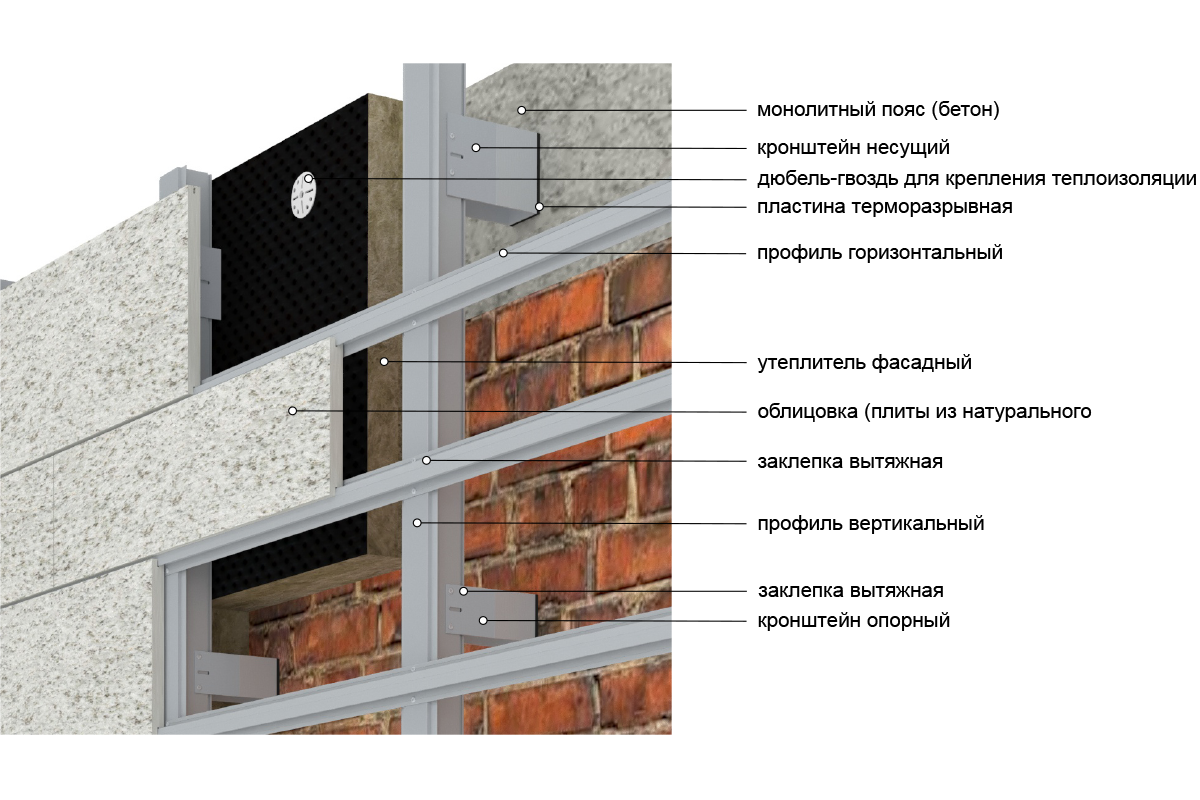

Элементы конструкции вентилируемого фасада
