Характеристики винтовых свай – виды, типы, размеры
Ввиду того, что винтовые сваи изготавливаются по ТУ и востребованы для строений разного назначения, на разных типах грунтов, на рынке представлено несколько их разновидностей, а обобщенная классификация приведена в таблице:
| № п/п | Классификационный признак | Детализация |
|---|---|---|
| 1 | Особенность грунта | – грунт сезонного промерзания; – вечномерзлый грунт. |
| 2 | Тип наконечника | – литой; – сварной. |
| 3 | Число лопастей | – однолопастные; – многолопастные. |
| 4 | Размер лопастей | – широколопастные; – узколопастные. |
| 5 | Размер трубы (мм) | – длина – 3-12 м. – диаметр – 89-325 мм. – толщина стенки – 8-12 мм. |
Технические характеристики каждой из разновидностей
1. По особенности грунта:
грунт сезонного промерзания (ВСЛ). В этом случае применяются обычные сваи, которые завинчиваются в почву без предварительного бурения. Визуально такие сваи отличает классический тип лопасти и герметично заваренный конус сваи. Место установки сваи заполняется цементно-песчаным раствором;
вечномерзлый грунт (ВСЛМ). Завинчивание в почву требует предварительного бурения почвы. Визуально их отличает мелкая нарезка по всей длине ствола. Место установки сваи заполняется песком.
2. По типу наконечника сваи:
Задача наконечника – сделать процесс завинчивания сваи максимально легким.
литые наконечники для винтовых свай. Отличаются значительной стоимостью и оправданы при наличии очень плотных и/или вечномерзлых грунтов. Литой наконечник способен без разрушений ввинтить сваю в самый сложный грунт без деформации;
сварные наконечники для винтовых свай. Более дешевый вариант, однако, имеющий слабое место в виде сварного шва. Этот тип свай востребован застройщиками, которые выполняют завинчивание сваи вручную. Т.к. есть риск деформировать сваю при закручивании машинным способом. Свая в этом случае закручивается до упора (препятствия), а не до расчетной глубины.
3. По числу лопастей:
однолопастные. Сваи с одной лопастью могут использоваться только в плотных грунтах, в том случае, когда наконечник сваи будет упираться в твердое основание;
многолопастные. Количество лопастей может составлять от одного до шести. Чем слабее грунт, тем больше лопастей должно быть у сваи, это обусловлено тем, что многолопастные сваи более устойчивы к вдавливающим/выталкивающим и горизонтальным нагрузкам.
Виды винтовых свай (однолопастные, двулопастные и многолопастные)
4. По размеру лопастей:
широколопастные. Широкими считаются лопасти, диаметр которых превосходит диаметр трубы в полтора и более раз. По отдельным ТУ он может находиться в диапазоне от 200 до 350 мм. Значительный диаметр винтовых свай позволяет им сохранять стабильное положение в слабых грунтах. Отклонение в пределах +/- 9 мм.;
узколопастные. Разработаны для мерзлых и плотных грунтов. Благодаря тому, что диаметр лопасти винтовой сваи незначителен, её проще завинтить в грунт.
Толщина металла для лопастей варьируется в диапазоне от 9,5 до 12,5 мм.
5. По размеру трубы:
Размеры трубы – параметр собирательный, он включает в себя:
- диаметр трубы (ствола) – 159-325 мм. Среди наиболее востребованных – 89, 108 и 133 мм.;
- длина трубы – 3-12 м.п. Отклонение в пределах +/- 50 мм;
- толщина металла – 8-12 мм. Отклонение в пределах +/- 2 мм.
Утолщение стенок в свою очередь повышает стоимость винтовой сваи, однако уменьшение толщины снижает её эксплуатационные характеристики. Международный стандарт ICC AC358 регламентирует толщину стенок ствола сваи в 8 мм. для использования в нейтральном грунте, и 9,5 мм для химически активного грунта.
Примечание. На рынке присутствуют сваи с толщиной стенки 3-4 мм.
Применение типоразмеров винтовых свай в зависимости от назначения строения представлено в таблице:
Пошаговая инструкция по монтажу
Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.
Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.
Ручная установка
На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.
Подготовка ямы для опоры
Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.
Заглубление опоры
Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.
Усиление бетонным раствором
Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса
Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы

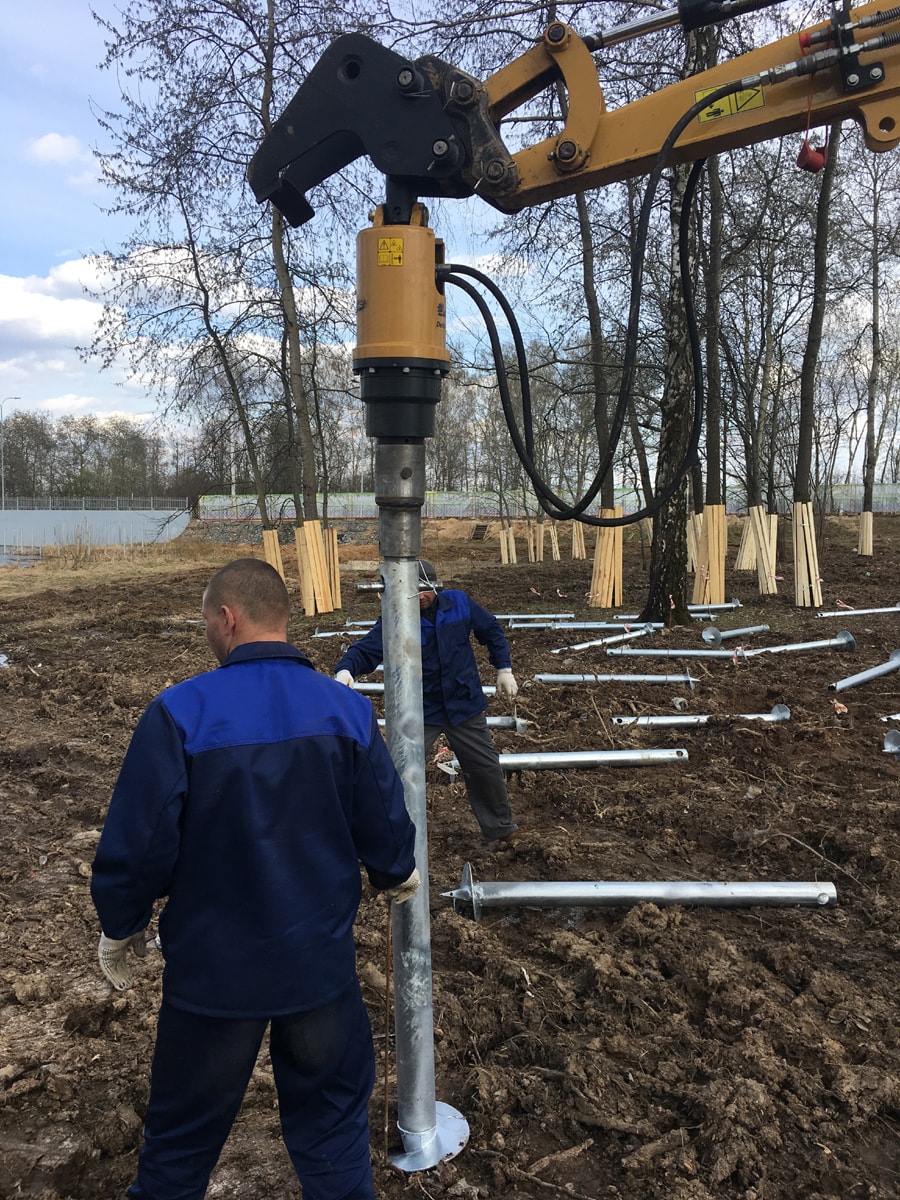

Механическая установка
Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле. Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.
Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.

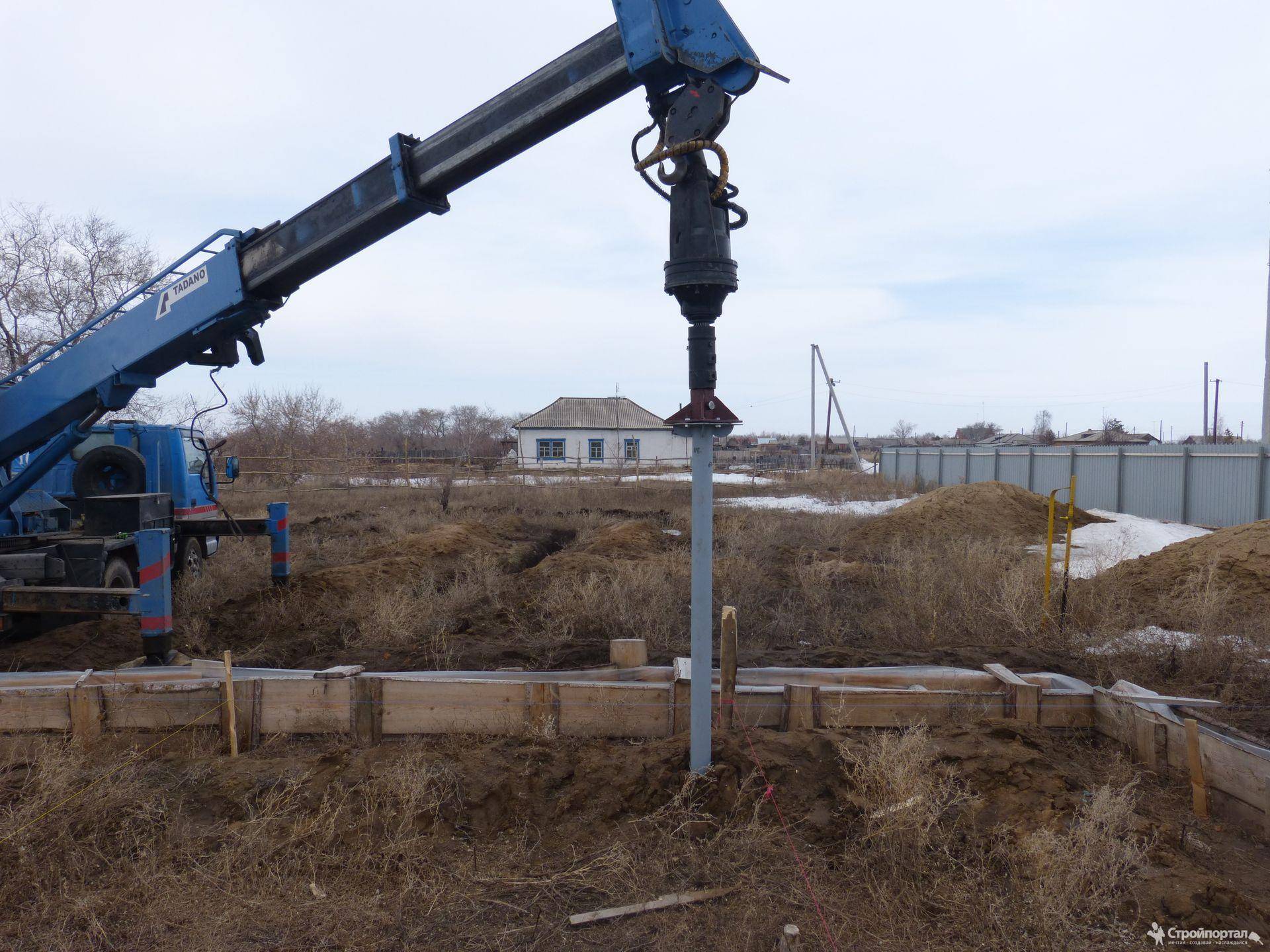

Механический монтаж винтовых опор
Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:
- заливают бетоном;
- приваривают оголовники;
- обрабатывают швы.
От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.

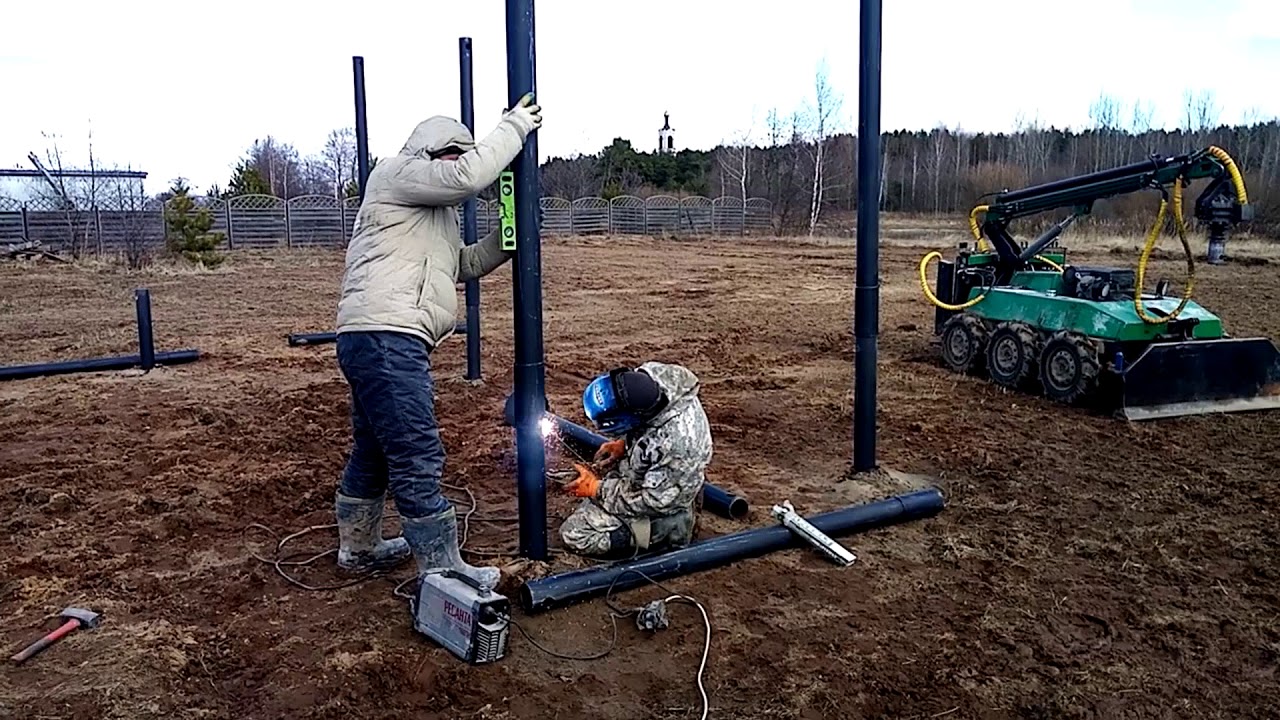

Контроль качества установки опор
Готовая опора
Пошаговая инструкция любого способа монтажа винтовых свай заканчивается не менее важной рекомендацией, нежели основные рабочие моменты. Речь идет об испытаниях на устойчивость к вдавливающему и выдергивающему воздействию, которые помогут соорудить качественный винтовой фундамент своими руками
Сам процесс проводится через несколько суток (от двух до десяти дней, в зависимости от характера грунта), для чего опоры попеременно подвергаются расчетным нагрузкам в оба направления. В качестве груза обычно используют муфты, лебедки или гидравлические домкраты. Если будет установлен ростверк на винтовых сваях, основа дома дорабатывается в соответствии с технологическими правилами. Строительство ростверка – очень ответственный момент, поэтому подходить к нему нужно не менее серьезно, чем к монтажу несущих стержней.
Как выполняется закручивание вручную
Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники. Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности
Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.
Необходимые для выполнения работ инструменты
Решив закручивать их самостоятельно, потребуется подготовить:
- Шпагат.
- Рулетку.
- Металлическую арматуру (прутья).
- Лом.
- Выступающие в качестве рычагов две трубы.
Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.
Тем, кто решил сделать своими руками, нужно оценить свои возможности. Самостоятельное создание потребует наличия специализированных инструментов. Например, сварочного аппарата.
Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

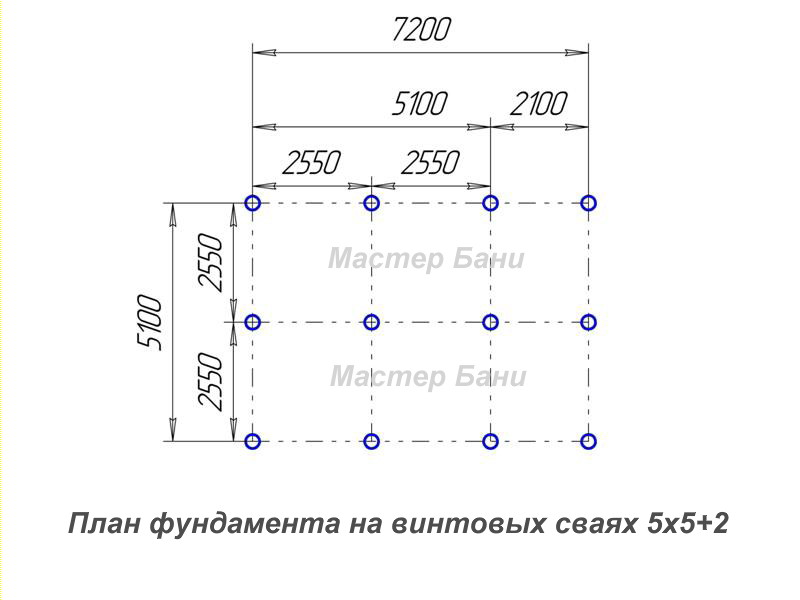

Проведение разметки свайного поля
Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай. Разметка свайного поля
Разметка свайного поля
При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.
Эскиз будущей разметки свайного поля для проведения установки предварительно создается на бумаге. Далее, разметка переносится непосредственно на участок.
Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:
- Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
- Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.
Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.
Как далее провести самостоятельную установку винтовых свай?
Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:
- Вставляется лом в отверстие, существующее на изделии.
- Длину рычага увеличивают надеваемые на лом трубы.
Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.
Порядок проведения ввинчивания свай с использованием подручной техники
Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.
В этом случае для закручивания потребуется:
- Дрель.
- Редукторный гайковерт.
- Болты и прочный крепеж.
Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

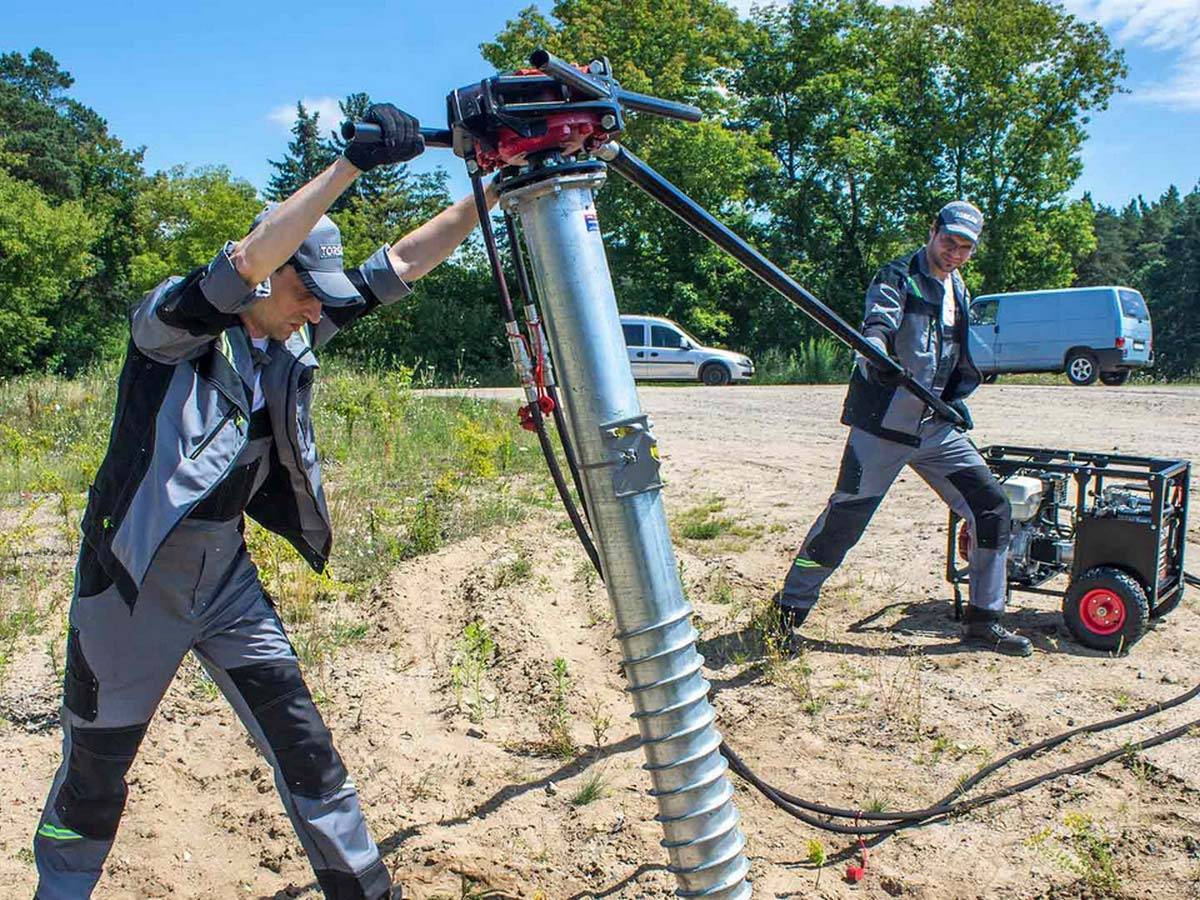

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт
Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня
Удобным вариантом вкручивания становится использование компактного сваекрута. Такое оборудование можно получить в аренду.
Монтаж вручную
Установка винтовых свай своими руками чаще всего выполняется в том случае, если невозможно организовать подъезд для техники непосредственно на строительство. Также нецелесообразно нагонять технику для реализации малого объема работ (до 10 свай небольшого диаметра), тем самым увеличивая ненужные траты. Естественно, нельзя проводить завинчивание винтовых свай при помощи техники там, где необходимо соблюдать режим «тишины» и в заповедной зоне.
Завинчивание сваи вручную
К основным преимуществам способа, при котором устанавливается винтовой фундамент своими руками без спецтехники, можно отнести его дешевизну, ведь вам не придется арендовать оборудование и оснастку. В данном случае основа дома монтируется с привлечением троих человек, желательно физически крепких. Из приспособлений необходимо запастись лопатой, кувалдой и уровнем для 3-х плоскостей, а также рычажными ключами, которые можно заменить трубами (приспособление, обеспечивающее заворачивание стержней).
Недостатки
Если говорить о недостатках ручного вкручивания, то они заключаются в следующем:
- возможное критическое отклонение опор от вертикали с погрешностью от 5 см и более;
- вероятность того, что закручивание винтовых свай будет выполнено не до конца из-за нехватки человеческого ресурса и глубина не достигнет необходимого уровня;
- основа дома монтируется на ограниченном пространстве;
- диаметр свай превышает 108 мм или в очень редком случае – 133 мм.
Если все эти пункты для вас не актуальны, можете смело устанавливать винтовой фундамент своими руками без дополнительных устройств.
Виды винтового фундамента
По конфигурации и предназначению лопастей выделяют:
Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.
Многолопастные – с несколькими лопастями.
Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.
Различные виды в зависимости от почвы
Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.
Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.
Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.
Лучше быть во всеоружии
Свая винтовой конструкции состоит из ствола, который может быть цельным или составным, и наконечника. Суть её применения заключается в том, чтобы за счёт поворотных усилий пройти слабые слои грунта и зацепиться за плотные, несжимаемые пласты. В грунте она фиксируется благодаря лопастям, их же поверхностью, а не только стволом, опирается на грунт.
Принцип работы винтовой сваиИсточник
Если сравнить винтовой вариант свай с забивным, то преимущества первых очевидны, если сравнивать с точки зрения трудоёмкости монтажа, наличия шума и вибраций. Опять же, в условиях небольшого объекта можно обойтись и без бурильной или сваебойной техники. Однако не всё так прекрасно, как хотелось бы.
Так ли надёжно винтовое основание, как принято считать
Свайные фундаменты, в том числе и винтовые, закладываются в сложных гидрогеологических условиях, когда ленточный вариант неприемлем. И они должны точно так же проектироваться, как и любые другие, с расчётом по несущим состояниям: сопротивлению грунта, прочности материала свай и ростверков, осадке от вертикальных нагрузок. Мало того, что при самостоятельном строительстве этого никто не делает, так ещё и опоры надлежащего качества найти практически невозможно:
- В погоне за возможностью удешевления, современные производители убирают из винтовых свай до нескольких миллиметров металла, который раньше являлся антикоррозийным запасом прочности, и предусматривают вместо него более дешёвое антикоррозийное покрытие.
- К минимуму свели и диаметр лопастей, а так как толщина ствола пропорционально зависит от этого размера, то и он стал меньше. В новом формате, далёком от идеала, свая, наиболее часто применяемая в малоэтажном строительстве, имеет размеры 300/108 (диаметр лопасти/диаметр ствола) с толщиной стенки 4 мм. Кстати, такие параметры винтовых опор в западных странах просто недопустимы.
Современный (бюджетный) формат винтовой сваиИсточник
Выдержка из документаИсточник
- Тем не менее, и сегодня производители гарантируют металлическим сваям полувековой срок службы, хотя при этом они стали почти вдвое дешевле буронабивных свай – капитальных, проверенных временем и очень надёжных. В чём-то же должен быть тут подвох!
- А состоит он вот в чём. Монтировать металлические опоры с современными параметрами свай не стоит в том случае, если срок службы стенового материала больше тех самых 50 лет (бетоны, кирпич, натуральный камень). И даже деревянный сруб, при надлежащей обработке и внешней защите может прослужить дольше, чем этот «очень надёжный» фундамент.
Железобетонный ростверк прослужит дольше опорИсточник
Получается, что строить дом на винтовых сваях имеет смысл, только если он возводится по каркасной технологии. В неё данный конструктив фундамента вписывается просто идеально: нагрузки на опору минимальные, и ему не надо «конкурировать» со стенами по долговечности. В первую очередь это касается лёгких хозяйственных построек, на столь длительный срок службы которых вряд ли кто-то рассчитывает.
Целесообразность такого решения весьма сомнительнаИсточник

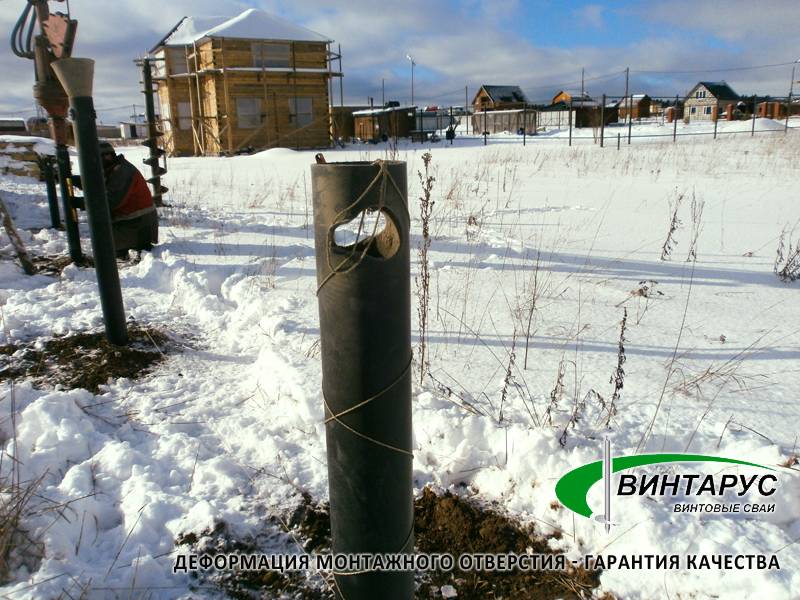

Как убедиться в качестве свай
Это было про общие возможности фундамента. Теперь про кустарное производство, избавиться от которого в нашей стране в принципе невозможно. Поэтому до того, как вкручивать винтовые сваи на своём участке, нужно озадачиться поисками приемлемой по качеству продукции. Готового рецепта тут нет, но несколько советов по этому поводу можем дать:
Вряд ли на захудалой металлобазе можно приобрести качественные металлические сваи, так как их производство является технологически сложным процессом и требует хорошей организации труда и материального обеспечения.
Так вырезают лопасти для свайИсточник
Если у свай толщина минимальная – те пресловутые 4 мм, о которых говорилось выше, значит, производитель обязан обеспечить надёжную антикоррозийную защиту. Не верьте, если вам рассказывают о наличии цинкового покрытия – на дешёвых сваях его не может быть по определению, да и установки для его нанесения вещь дефицитная. На практике покрытия применяются другие (например, грунтовка ГФ-021), иногда даже и нормального качества. Но в этом нужно убедиться.
Качество очевидноИсточник
Особенности и преимущества винтовых свай
Винтовые сваи — это стальные стержни, которые устанавливают в нестабильный грунт
Винтовые сваи представляют собой полую металлическую трубу, на которой имеется наконечник, лопасти и технологические отверстия для передачи усилия на изделие при его ввинчивании в землю. В составе фундаментной системы погруженные стержни выполняют удерживающую и опорную функцию, благодаря прочности конструкции и устойчивости в земле за счет большой площади опирания.
Устройство свай имеет такие особенности:
- тип — цельные и сборные;
- вид вкручивания — лопастные, спиральные, комбинированные;
- количество лопастей — пара, несколько спиралей;
- наконечник — литой, сварной, кованый;
- материал — нержавеющая сталь, черное железо с антикоррозионным покрытием.
Монтаж свайного фундамента дает застройщикам такие преимущества:
- Защита дома от давления и смещения грунта, возникающего при морозном пучении. Лопасти опускаются ниже точки промерзания почвы.
- Долговечность, обусловленная использованием материалов, устойчивых к влаге, кислоте, щелочи и прочих реагентов, содержащихся в земле.
- Экономичность. Монтаж винтовых свай обходится на 30-40% дешевле, чем забивание железобетонных столбов или заливка монолитных фундаментов.
- Широкий спектр применения. Изделия можно применять практически на всех типах грунта кроме скального. Кроме этого, установка свай позволяет свести к минимуму земляные работы или полностью отказаться от них при работе на склонах и неровном участке.
- Отсутствие вибрации и шума при вкручивании в грунт. Единственным источником звука может быть двигатель специальной техники.
- Возможность проводить строительство фундамента в стесненных условиях города и озелененного частого участка. Применимость к обустройству в любое время года.
- Допустимость повторного использования. При условии восстановления защитного покрытия сваи можно использовать до 5 раз.
Монтаж свай своими руками
Для закручивания свай вам понадобится несколько пар рабочих рук
На небольших участках установка свайного фундамента с применением специальной техники нерентабельна, гораздо выгоднее закручивать сваи своими руками.
Для этого понадобится приспособление, состоящее из отрезка трубы. Оно должно быть немного больше по диаметру, чем сечение ввинчиваемой опоры. В этой трубе должны быть предусмотрены отверстия для соединения с винтовой конструкцией болтами и две проушины под установку рычагов.
Вкрутить одну опору самому можно в течение часа в зависимости от типа почвы на участке. Закручивать несущие элементы до 400 см длиной можно, используя силы нескольких помощников. Два человека будут вкручивать винтовую конструкцию, а один должен следить за соблюдением вертикальной плоскости, используя магнитный уровень. Подробную инструкцию смотрите в этом видео:
Инструменты
Понадобятся приспособления для закручивания винтовых свай:
- толстостенные трубы диаметром 5 см и длиной 250 см будут использоваться в качестве рычагов;
- рулетка, магнитный уровень;
- лопата, лом, кувалда, молоток;
- мел или маркер;
- деревянные колышки или прутья арматуры;
- болгарка для подрезки свай по высоте после завершения монтажа фундамента.
Технология монтажа
Контролируйте вертикальный уровень сваи после каждого витка
Чтобы узнать, как установить винтовые сваи, нужно изучить технологию монтажа. Работы выполняют с помощью устройства для закручивания, изготавливаемого собственноручно.
Часто возникает вопрос, как закрутить винтовые сваи своими руками, чтобы они не отклонились от вертикального уровня.
Для этого самому нужно строго контролировать действия помощников и соответствие вкручиваемого элемента вертикальной плоскости после каждого витка 360 градусов.
После подготовки и разметки участка опоры обрабатывают антикоррозийными составами. Винтовые сваи по технологии сначала устанавливают по углам.
Правила установки свай:
- Буром делают отверстие для монтажа винтовых свай, меньше по ширине, чем диаметр опоры. Глубина должна быть 30% от размера сваи.
- Изготавливают приспособление для завинчивания винтовых свай. В подготовленную лунку нужно поставить металлический элемент. На винтовые сваи устанавливают лом, вводя его в технологическое отверстие сверху. На края лома надевают трубы, позволяющие продлить длину рычага до 2, 5 м. Чем длиннее рычаг, тем легче будет ввинчиваться в почву опора.
- Два человека берутся за рычаги и выполняют закручивание свай вручную. Третий удерживает в вертикальном положении и контролирует после каждого оборота, чтобы опора погружалась строго по вертикальному уровню.
- Если конструкция не поддается ввинчиванию и разрыхляет грунт, ее нагружают. Для этого или два человека повисают на рычагах, или один усаживается сверху. Когда вкручиваемый элемент уперся в твердый предмет, и дальше невозможно его продвинуть, оставляют ее так как есть, излишек по длине обрезают.
- Верхние части обрезают по горизонтальной плоскости, пользуясь лазерным, пузырьковым уровнем или дальномером. Технология по установке винтовых свай предусматривает укорочение длины на 100 мм. В отдельных случаях укорачивают опоры для винтового фундамента на более значительное расстояние.
- Для придания прочности и защиты от разрушения под действием влаги, полые конструкции заполняют бетоном.
- При необходимости строят деревянный или бетонный ростверк, который служит для равномерной передачи нагрузки от дома к сваям.
Пошаговая инструкция по монтажу
Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.
Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.
Ручная установка
На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.
Подготовка ямы для опоры
Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.
Заглубление опоры
Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.
Усиление бетонным раствором
Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса
Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы. Механическая установка

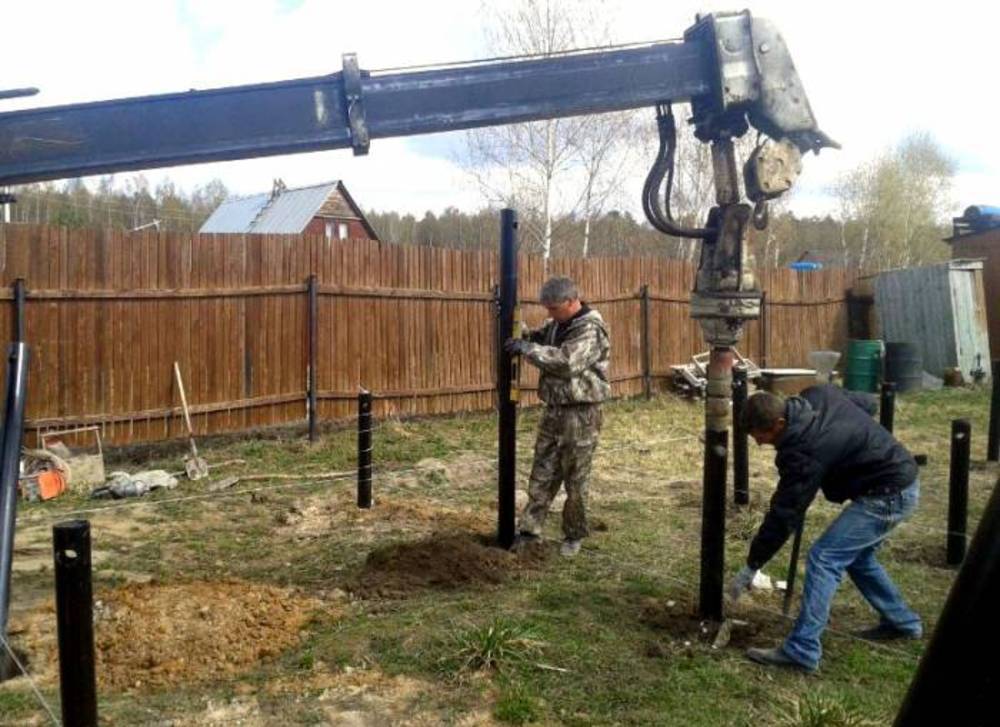

Механическая установка
Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле (чтобы узнать особенности аренды спецтехники, достаточно заглянуть в источник). Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.
Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.
Механический монтаж винтовых опор
Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:
- заливают бетоном,
- приваривают оголовники,
- обрабатывают швы.
От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.
Правила размещения свай
Сваи размещаются по углам будущей конструкции и по центру несущих конструкций
Перед тем как осуществлять монтаж свай, нужно выполнить разметку их расположения на участке. Для этого первоначально рисуют на бумаге план расстановки опор, руководствуясь проектной документацией.
План дома делят на прямоугольники, рассчитывают размер каждого участка. На каждом углу прямоугольника и по центру всех несущих конструкций размещают сваю.
После того как определено расположение опор на участках с максимальной несущей нагрузкой, оставшееся между элементами расстояние делят на равные отрезки. В зависимости от расчетного количества опор равномерно распределяют их по периметру. Подробнее о планировке смотрите в этом видео:
https://youtube.com/watch?v=Y9M6OKYiE7Y
Технология установки винтовых свай своими руками
Винтовые сваи установить своими руками можно за несколько дней
Очень важно придерживаться технологических этапов:
- По верхнему краю сваи выполняются дополнительные отверстия для штанг и рычагов, при помощи которых осуществляется вкручивание. Также может использоваться специальный инструмент – ручной ввинчивающий ключ. На рынке представлены варианты с уже существующими отверстиями, стоимость их незначительно выше.
- Для обеспечения быстрого вхождения в почву без применения значительной физической силы допустимо выкопать лунки маленькой глубины в соответствии с диаметром лопастей.
- Первые сваи вкручиваются с углов периметра для формирования ориентира. При необходимости высверливается калибровочная скважина, глубина которой не меньше 1/3 длины сваи. Если высота винтового элемента около 2 м, такое действие не обязательно.
- Погружение конструктивного элемента в почву осуществляется за счет крутящего момента с помощью давления на рычаги, которые предварительно установлены в отверстия на верхнем крае. Вращаясь, винтовой стержень посредством лопастей проникает в грунт. В этот момент два человека, которые держат рычаги, должны передвигаться по кругу.
- В процессе монтажа винтовых свай с помощью уровня необходимо контролировать вхождение строго в вертикальном направлении. Допустимый угол отклонения – не более 2 градусов. Проверка осуществляется через каждые 3-4 витка. Монтировать элементы необходимо плавно без спешки.
- После вхождения конструктивного элемента на необходимую глубину все ранее установленные сваи должны располагаться на одной плоскости параллельной земле. Усредненные показатели – 20-30 см над поверхностью. Лишнюю длину можно убрать с помощью болгарки.
- После установки необходимо заполнить внутреннее пространство винтовых труб бетоном.
- Для объединения свай в единую конструкцию по верхнему краю привариваются оголовки из металла для крепления балок.
