Виды и размеры
Классификация производится по типу установки, числу входов, виду разъемов, монтажу.
По типу монтажа выделяют внутренние и внешние розетки. Внутренние устанавливаются вместе с контактами и коробкой в стену, что удобно для пользователей. Устанавливаются только на скрытой проводке. Внешние (накладные) используются для наружной проводки и монтируются поверх стены. Процесс монтажа прост, но такие устройства могут быть неудобны в быту.
По числу полюсов выделяют однополюсные, двухполюсные, трехполюсные и четырехполюсные розетки. В России преимущественно используются двухполюсные устройства.
Внутренние
Монтаж розетки внутреннего типа сложен. Устанавливается напрямую в стену. Корпус – металлический или пластиковый подрозетник, закрепленный на стене на гипс или цементный клей. На подрозетник устанавливается колодка и затягивается винтами.
Утопленного типа
Часто используются в быту, так как выглядят эстетично. Для установки в стене делается специальная ниша, куда крепится монтажная коробка. Недостаток – устройство периодически приходится подкручивать, так как соединение может немного отходить. Для надежного закрепления используют винтовое крепление напрямую к коробке.
При установке прочно прикрепить концы жил к контактам, так как в этом месте чаще всего и происходит выгорание или искрение.

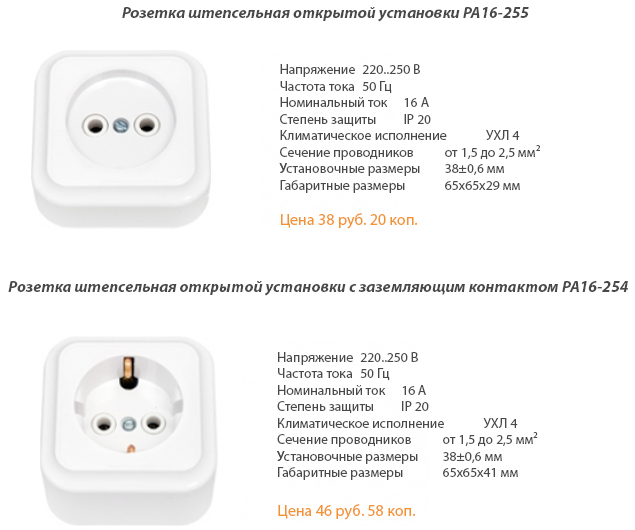

Внешние
Внешние (или накладные) розетки используются при прокладке в кабелях или трубах. Такой тип используется при невозможности прокладки скрытой проводки или в производственных помещениях, в которых необходим постоянный доступ. Внутренне розетки внешнего и утопленного типа практически не отличаются, разница только в виде монтажа. Наружные розетки могут быть дополнительно оборудованы электронным таймером, подсветкой, кнопочным выталкивателем вилки и другими нужными функциями.
С заземляющим контактом
В современных домах имеются новые требования к электрической проводке. Это обязательное наличие заземляющих контуров. Так как некоторые бытовые приборы являются металлическими электроустановками с большой мощностью. В отличие от традиционных устройств заземляющие розетки имеют 3 (для однофазной сети) или 5 (для трехфазной сети) контактов. В остальном конструкция отличий не имеет.
С защитным контактом
Используются также для нового типа проводки. В штепсельных розетках защитный контакт соединяется с заземляющим проводом. В конструкции устройства имеются специальные гнезда для приемки скобы защитного контакта.
Конструкция электрических розеток
Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.
Виды розеток, блок розеток
Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.
Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.
Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.
Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.
Сверление отверстия
Это самый пыльный и тяжелый кусок всей работы, хотя, все зависит от прочности бетона.
- Если используется коронка для сверления подрозетников, то первым делом в центре разметки высверливается отверстие для ее центральной оси, после чего в ход идет сама коронка.
- Немного дольше эта часть работы будет делаться, если в наличии есть только дрель с обычным сверлом по бетону. В таком случае придется высверливать дырки по окружности будущего подрозетника, а потом выбивать внутреннюю часть перфоратором или зубилом.
- Если периметр отверстия для подрозетника будет не круглым, а квадратным, то нарушения в этом никакого нет – все равно оно будет замазываться цементным раствором. Исходя из этого соображения, можно по касательной к диаметру будущего подрозетника сделать пропилы в стене болгаркой, извлечь внутреннюю часть и подправить остальное перфоратором или зубилом.
- В особо сложных случаях можно комбинировать эти способы – сперва насверлить отверстий сверлом, а затем работать по ним коронкой или болгаркой.
Итогом работы должно стать отверстие, в которое подрозетник, что будет устанавливаться, немного «проваливается» за поверхность стены.
Если сверлятся несколько дырок, то между ними обязательно надо прорезать переходы – для проводов.

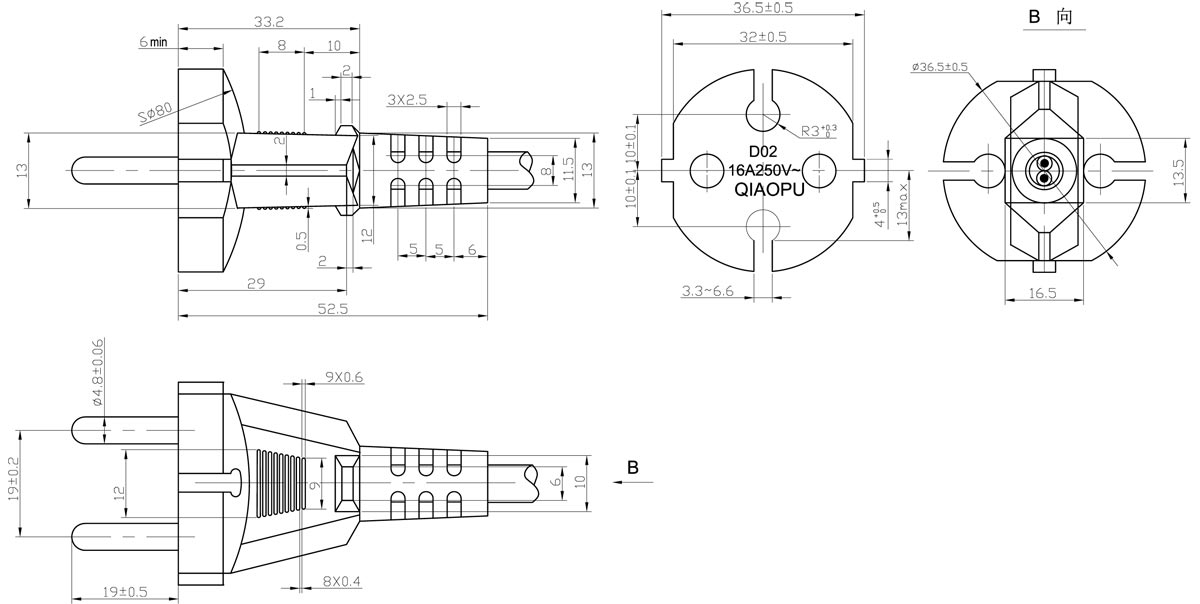

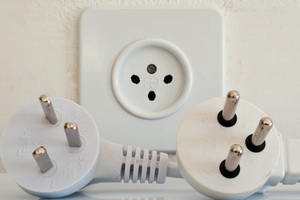

Конструкция розеток и вилок
У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке может быть 2 или 3 контакта:
- Фазный провод (часто простофаза ) поставляет переменный ток от источника к нагрузке.
- Нулевой илинейтральный провод (Ноль , илинейтраль ) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.
- Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Через заземляющий провод сбрасываются нежелательные электрические заряды фильтров защиты от электромагнитных помех и бросков напряжения, а также статическое электричество.
Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.
Розетки стандартной конструкции устанавливают в сухих и отапливаемых помещениях. Если розетка установлена в ванной, или на улице, она должна быть защищена от пыли и влаги. Обычно такие розетки оснащены крышкой, предохраняющей от брызг и пыли.
Наибольшую опасность розетка представляет для детей. Дети, не усвоившие ещё опасности электричества могут из любопытства попытаться вскрыть крышку розетки, или вставить в розетку посторонний предмет, например канцелярскую скрепку. Чтобы избежать этого, применяются розетки, имеющие защитные шторки, которые открываются в том случае, если вставляется стандартная вилка. Другой вариант решения проблемы — использование пониженного напряжения, однако этот способ сопряжён с определёнными проблемами. Третий вариант — использование «электронных шторок», когда розетка содержит управляющую электронную схему, подающую напряжение только в случае подключения электроприбора, распознание подключения может быть произведено различными способами (падение сопротивления между контактами розетки, применение радиочастотной идентификации). Такой способ дорогостоящий, и проекты «электронных шторок» существуют пока только на бумаге.
Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, и надёжная фиксация — для предотвращения самопроизвольного отключения. Для этого чаще всего применяются пружинящие контакты в розетке, однако в СССР некоторое время эксплуатировалась система, где гнёзда розетки были жесткими, а пружинящими делались штыри вилки, для чего в них делались прорези . Штыри вилки Europlug также пружинят, но не за счёт прорезей, а за счёт того, что они установлены с некоторым схождением к концу. Это сделано для того, чтобы обеспечить надёжный контакт с гнёздами розеток различных конструкций, в том числе старой советской.
О других видах изделий
Кроме силовых устройств для квартиры понадобятся специальные разъемы под телевизионные и компьютерные шнуры. Есть несколько советов по выбору:
- Существуют проходные, оконечные телерозетки и устройства типа «звезда». Первые необходимы для последовательного подключения нескольких точек. В конце цепи ставятся оконечные приборы. Для одного телевизора используются они же. При таком подключении нужно знать, что прерывание цепи приведет к исчезновению ТВ-сигнала на всех устройствах, идущих за тем, которое отсоединили. Приспособления типа «звезда» решают эту проблему, позволяя включить телевизоры параллельно.
- Выбор розетки для интернет-кабеля должен исходить из типа этого кабеля. Они разделяются по категориям. Наиболее популярны на сегодня — пятая и шестая.
Теперь вы знаете, какую электророзетку лучше выбрать для дома. Главное, чтобы она была безопасной, а потом уже красивой и функциональной.
Виды розеток
Для начала разберемся, что такое штепсельная силовая розетка и чем она отличается от слаботочной. Силовая штепсельная розетка это электроустановочное изделие с разъемами под штыри штепсельной вилки, предназначенное для подключения к сети электроприборов. Изделия этой категории различаются сферой применения и характеристиками:
для сетей переменного (номинальный ток 16 А) и постоянного (10 А) тока;
бытовые (220 В) и промышленные (220 и 380 В).
Слаботочные предназначены для слаботочных сетей, по которым проводятся информационные токи низкого напряжения (12 или 24 В), сила тока измеряется в миллиамперах. Их еще называют сигнальными и подразделяют на компьютерные, телефонные, телевизионные, мультимедийные, акустические.
Штепсельные розетки классифицируются по ряду признаков:
По способу монтажа:
внутренние (скрытой установки), подсоединяются к скрытой проводке, утапливаются в стену, обычно монтируются с применением установочной коробки;
внешние (наружной установки), монтируются поверх стены с использованием подрозетника или прокладки;
модульные (для монтажа на DIN-рейку).
Наружная установка штепсельных розеток проще, но такие модели сильно выступают из стены, что не всегда удобно.
По электросхеме:
двухконтактные (без заземления);
трехконтактные (с заземлением), обеспечивают защиту от поражения током в результате пробоя на корпус электроприбора
Трехконтактная штепсельная розетка это изделие, уместное только в домах и квартирах, где сеть имеет провод заземления, который подсоединяется к заземляющему контакту. В большинстве многоквартирных домов на постсоветском пространстве об организации системы заземления стали заботиться только в последние годы прошлого века. Так что в старых квартирах устанавливать трехконтактные розетки бессмысленно, разве что предварительно реконструировать сеть в масштабах квартиры.
По количеству колодок наиболее распространенные варианты – одинарная (одноместная) и двойная (двуместная) розетки, реже встречаются тройные, четверные и даже пятиместные. Сколько колодок, столько и пар штепсельных разъемов, следовательно, столько электроприборов можно одновременно подключить. Пара разъемов обычно располагается параллельно или перпендикулярно земле, реже под углом 45°. Конфигурация разъемов соответствует конфигурации штырей вилок, она отличается большим разнообразием, в разных странах действуют свои стандарты. У нас чаще всего встречаются такие разновидности:
отечественный стандарт – цилиндрические штыри диаметром 3,5 мм;
евростандарт – цилиндрические штыри диаметром 4,5-5 мм;
американский стандарт – плоские штыри-пластины.
Различаются розетки исполнением, особенностями конструкции, наличием дополнительных элементов. В ванной комнате и других помещениях с повышенным уровнем влажности используются устройства с гидробарьером (мембрана, резиновые кольца), который предотвращает проникновение воды к контактам, и с внутренним фланцем для отвода влаги. Герметичные модели востребованы в частном секторе, где нередко осуществляется установка штепсельных розеток и выключателей снаружи дома, и необходимо защитить их от осадков, загрязнений. Они обычно имеют крышку, которая может быть подпружиненной, но наличие крышки еще не означает повышенную степень пылевлагозащиты.
Семьи с маленькими детьми часто приобретают розетки со шторками. Это такое защитное приспособление, благодаря которому ребенок не может засунуть в разъем гвоздь или пальцы. Шторки бывают поворотными и поднимающимися (подпружиненными), они закрывают разъемы, а открываются только под давлением штырей вилки, причем обоих одновременно. Если вилка входит довольно туго, а розеткой часто пользуются, она расшатывается в своем гнезде. Для предотвращения таких ситуаций выпускают устройства с клавишей-выталкивателем вилки. Идеальная для подключения электроемких приборов типа стиральной машины, бойлера в условиях повышенной влажности штепсельная розетка это модель с встроенным устройством защитного отключения (УЗО).
При выборе розетки нужно в первую очередь обращать внимание на ее технические характеристики: номинальный ток и его тип (постоянный или переменный), номинальное напряжение, степень защиты (IP20 – обычные, IP44 – пылевлагозащищенные), наличие-отсутствие заземления. Эти характеристики нужно соотнести с параметрами сети, назначением изделия
Дизайн и второстепенные особенности конструкции (выталкиватель, подсветка, крышка) тоже имеют значение, но не столь важное
Конструктивные особенности
Розетки бывают таких видов:
- Для скрытого монтажа. Корпус прячется в стену и крепится там при помощи специальных лапок, а снаружи остается только лицевая часть с отверстиями для штепсельной вилки. Надежность установки обеспечивает зажимной винт, который регулирует упор лапок в стену или в монтажный стакан.
- Для наружной установки. Корпус вилки крепится при помощи винтов или шурупов к поверхности стены. Он же является изолятором для электрических деталей. На корпусе могут размещаться различные вспомогательные элементы: подсветки, защитные крышки, таймеры и т. д.
- Переносные розетки. Используются для временного подключения электрических приборов.
- С защитными шторками. Устанавливаются в тех помещениях, где есть дети. Шторки открываются только при одновременном нажатии на них контактами штепсельной вилки.
- Розетки, контакты которых изготовлены из разных материалов, таких как латунь, бронза.
- Со встроенным выключателем. Можно отключать электрический прибор, не вынимая вилку из розетки.
- Особую конструкцию имеют розетки для подключения 12 В или 24В. Такое напряжение используется, например, для переносных ламп.
- В некоторых конструкциях используют подсветку. Очень удобно подключать какие-нибудь приборы в темноте, не включая общее освещение.
Монтаж розеток с ЗК
Монтаж розетки с ЗК в сеть с заземляющим контуром не составит труда. Особой разницы с установкой розетки на два проводник нет. Различие заключается только в том, что заземляющий проводник (обычно маркируется зеленым или зелено-желтым цветом изоляции, но это не обязательное условие) необходимо подключить к соответствующей клемме. Клемма ЗК в большинстве случаев расположена между нулевой и фазной или сверху/снизу от них. Конкретное расположение можно узнать из маркировки на обратной стороне корпуса или в прилагаемой инструкции. Правила безопасности при монтаже всех розеток одинаковы.
При монтаже подобных розеток в сети без заземляющего контура иногда прибегают к так называемому «занулению». Вместо соответствующей жилы заземляющий контакт подключают к нулю. Делать так запрещено, ведь впоследствии это может привести к появлению напряжения на корпусе электроприбора, что чревато поражением пользователя или порчей самого электроприбора. В равной степени недопустимо использование труб водопровода или системы отопления в качестве заземляющего контура.
Дополнительной мерой безопасности может послужить устройство защитного отключения (УЗО). Это устройство, которое обнаруживает утечку тока и отключает питание потребителя при помощи автоматических систем. В частности, причиной для срабатывания УЗО может послужить утечка тока в заземление. Такое срабатывание позволит обнаружить неисправность до неприятных последствий.
Таким образом, использование розеток с заземляющими контактами (в сетях с соответствующим проводником) повышает безопасность эксплуатации электроприборов. В дополнение к безопасности, наличие ЗК в розетке повышает стабильность работы устройств, и снижает шансы на поломку.
Предисловие
Необходимо правильно выбирать виды розеток и выключателей для того, чтобы обеспечивать безопасность их функционирования в различных условиях.
Cодержание
Современные виды электрических розеток и выключателей обеспечивают бесперебойную работу бытовых приборов. Необходимо правильно выбирать виды розеток и выключателей для того, чтобы обеспечивать безопасность их функционирования в различных условиях. В статье на этой странице перечислены самые распространенные типы розеток и выключателей и приведена их краткая харакетристика.
Розетки и выключатели относятся к электроустановочным изделиям и являются важнейшим элементом любой домашней электросети. В последнее время помимо уже известных классических образцов этих приборов появилось немало новых разновидностей.
Тем не менее, принцип их работы остается тем же.
Розетки – это часть штепсельного соединения вместе с вилкой. Данные составляющие называют «мама» и «папа» соответственно.
Они используются для подключения электроприборов, без которых немыслима современная жизнь. Существует много разновидностей штепсельных розеток. Чтобы определиться с выбором, необходимо знать некоторые технические подробности.
Устройство розетки
Устройство розетки включает в себя все необходимые детали для проведения электрического тока.
Элементы устройства любой розетки:
- контакты;
- основание (или колодка);
- защитный корпус.
Контакт
– основной рабочий элемент розетки. Именно через него происходит передача энергии с силового кабеля на контакты подключаемого прибора.
Материал контакта
– металлический сплав, обладающий определенной упругостью для надежного соединения штырьков вилки с розеткой. С одной стороны контакты подсоединяются к силовому проводнику с помощью винтовых или клавишных зажимов, с другой – взаимодействуют с вилкой.
Технические характеристики контактов имеют большое значение. Розетки старого образца рассчитаны на номинальное напряжение в 220 – 230 В и силу тока 6,3 – 10 А. Эти величины намного меньше, чем в современных розетках, для которых допустимая сила тока равна 10 – 16 А.
От данных показателей зависит суммарная мощность электроприборов, которые можно подсоединить к розетке. Для розетки старого образца она составляет 1386 Вт (6,3 А x 220 В), для современной – 3520 Вт (16 А x 220 В). Таким образом, современные розетки чуть ли не в три раза превосходят старые образцы. Это связано с увеличением мощности бытовых электроприборов. Если в квартире стоят разъемы старого образца, то при подсоединении к ним стиральной машины или кондиционера материал контакта может не выдержать.
Кроме того, у современных розеток больше расстояние между выходными контактами и больший диаметр штырьков вилки (4,8 мм вместо прежних 4 мм).
Сейчас в розетках устанавливают три провода – фазовый, нулевой и заземляющий, в старых образцах их было только два: фаза и нуль. Новые приборы оснащаются также специальными заземляющими проводниками. При подключении к старой розетке данная защита работать не будет, что абсолютно недопустимо с точки зрения безопасности. И дело не столько в конструкции розеток, сколько в питающей силовой сети, которая может иметь или не иметь систему заземления. Последний вариант часто встречается в домах старой постройки.
Важно знать до начала работ
Условия безопасности
Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки. И не подключайте, пока монтажные работы не будет завершены
И не подключайте, пока монтажные работы не будет завершены.
Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.
Моменты, которые стоит учитывать
Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.
Стандарты установки розеток:
Правила монтажа розеток и выключателей
Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо
Для этого стоит принимать во внимание:
Конструктивные особенности
Полугерметическая и герметическая штепсельная розетка – это часть соединения, которое также включает в себя вилку, применяется для подключения отдельных бытовых приборов, выключателей и т. д. Конструктивно электрическая розетка состоит из колодки, защитного корпуса и рабочих контактов. Помимо этого, устройство также имеет корпус, который является основанием.
Фото — переходник
Колодка является самым важным элементом конструкции. Она производится из керамики, термопласта или специально обработанного поликарбоната. Для монтажа в жилых помещениях ранее использовались только модели с керамическими колодками, т. к. они отличаются отличными показателями защиты от огня, но вместе с этим, ломаются от малейшего удара. Поэтому сейчас в основном используются только пластиковые основания.
Фото — кабельная
В качестве рабочих контактов используются тонкие пластины из латуни, меди, бронзы. Они устанавливаются на колодку при помощи винтовых соединений, винта с шайбой, пружины (самый современный вариант). Подключения при помощи пружины являются наиболее удобными в использовании. В корпусе к пружине подключена кнопка, открывающая панель и контакты. При нажатии на кнопку пружина сжимается и открывается доступ к защитным и рабочим контактам.
Фото — описание схемы отвода, амперметра и лампы
Также контакты защищены специальными шторками для штепсельного соединения. Когда вилка входит в отверстия, они отодвигаются, предоставляя доступ к токопроводящим кабелям. Существуют модели с различными разъемами и их типами. В зависимости от вида может варьироваться их долговечность. Самые простые – пластинчатого типа, могут изнашиваться даже от ежедневных подключений – выключений приборов. Чтобы продлить их срок службы, шторки дополнительно укрепляются стальными кольцами, поперечными полосками латуни или стали.
Устройства классифицируются по типу установки, количеству входов и по виду разъемов (четырехпроводная телефонная, кабельная, классическая, антенная и прочие). По виду монтажа:
Внутренние являются более удобными в эксплуатации, т. к. устанавливаются вместе с контактами и распределительной коробкой в стену. Они устанавливаются только на скрытой проводке.
Внешняя или накладная розетка используется для открытой или наружной проводки. Она монтируется поверх стены, что значительно упрощает процесс установки. Но из-за наружного расположения не всегда удобны в быту.
Фото — двухместная модель
По количеству полюсов она бывает однополюсная (ANAM, Mosaic Legrand – Легранд), двухполюсная (Makel, ИЭК, Прима), трёхполюсная (евро ABB) и четырехполюсная розетка, но они встречаются в основном в Европе и США. В наших краях преимущественно для монтажа используется двухполюсная. Конечно, ранее можно было найти даже однополюсную, но сейчас они являются большой редкостью.
Фото — тройная

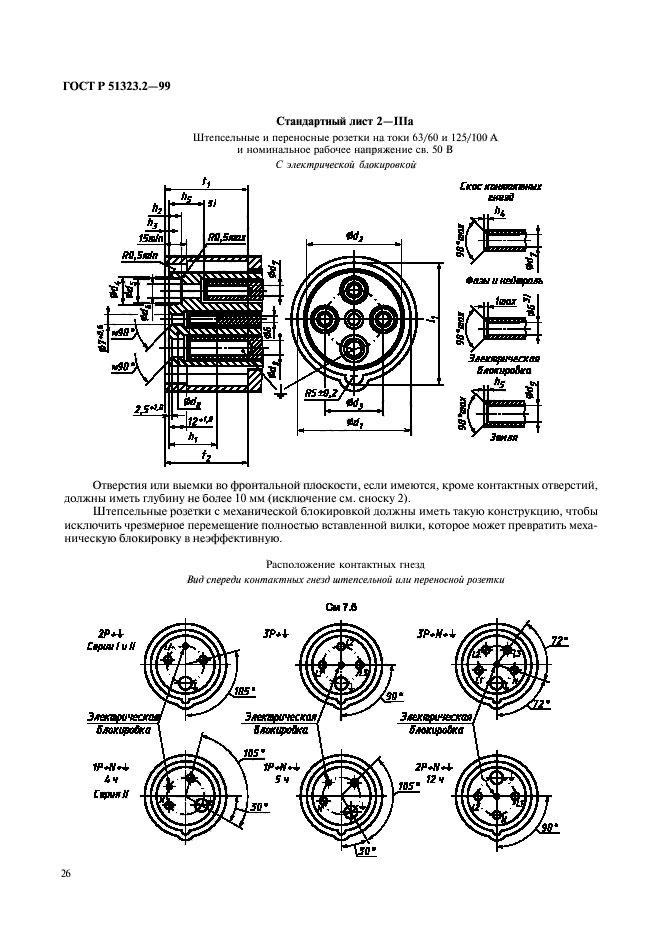

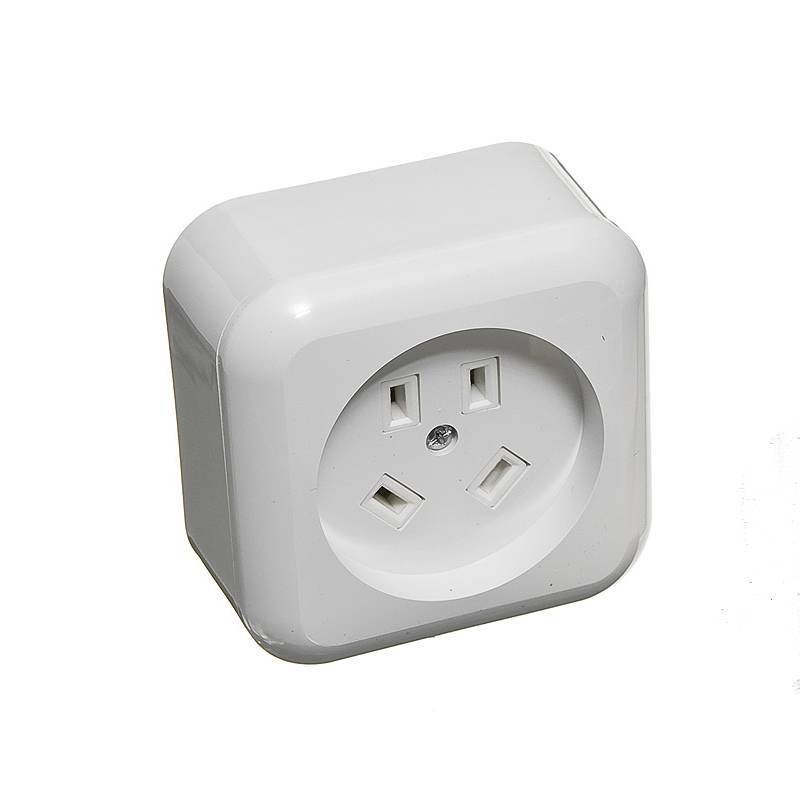

Отдельный вид представляет силовая и простая трехфазная или 3-полюсная. Она может изготавливаться с плоскими отверстиями для подключения вилки (евро) или классическими круглыми – к примеру, для включения в сеть электрической плиты.

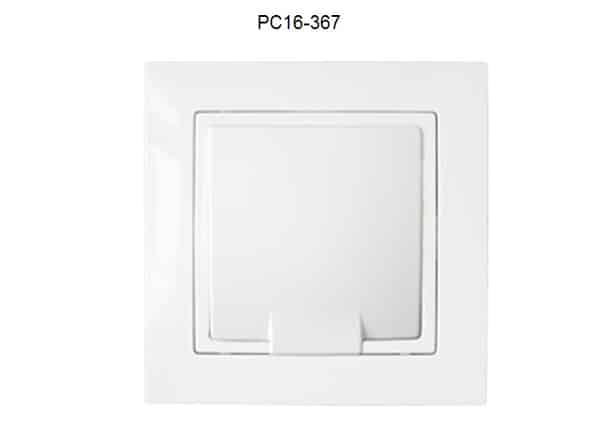

Фото — с крышкой
Также розетки бывают:
- С одним вводом (одноместная);
- С двумя отводами, соединенными в одном подрозетнике (двухместная);
- Силовая трехфазная или 3-полюсная.
Однофазная или одинарная является самой популярной у простых обывателей. Она представляет собой корпус только с одним входом для вилки, удобна в монтаже и использовании. Сдвоенная или двойная применяется если нужно из одной электрической точки подключить несколько приборов. Это помогает экономить время на перенос проводов и во время монтажа системы. Похожий принцип работы и у трехместной розетки, только у неё в одном корпусе находится сразу три вывода для включения в электрическую сеть вилок.
Кроме этих конструктивных особенностей бывают штепсельные модернизированные розетки для выравнивания потенциалов, с защитными крышками (брызгозащищенная модель Schuko часто используется на кухне или в ванной комнате), устройство герметичного вида, приборная и прочие.
