Рабочие температуры и тип перекачиваемой жидкости
Используемые для системы охлаждения жидкости имеют различную плотность, вязкость и теплофизические свойства, которые необходимо учитывать при выборе насосов. Вязкость жидкостей увеличивается при снижении температуры, поэтому максимальная нагрузка на насос возникает при перекачке среды с минимальной температурой в системе. Обычно минимальную температуру жидкости приравнивают к температуре окружающей среды с учетом нахождения системы в остановленном состоянии.
Рисунок 6. Диаграмма зависимости вязкости от температуры гликоля
Конструкция насосов и применяемые материалы должны обеспечивать стабильную перекачку выбранной жидкости с требуемыми параметрами надежности
Особое внимание необходимо обратить на материал применяемых уплотнений в насосе
Типы и особенности системы дренажа
Все дренажные насосы можно разделить на несколько типов, и каждая из них предназначается для работы в определенных условиях:
- Помпы раздельного типа – они оснащаются резервуаром небольшого размера, который оснащен датчиком для определения уровня жидкости внутри. Благодаря специальному строению их можно монтировать на дренажных патрубках, на самом дренажном пути, или внутри отсеков для конденсатов. Однако стандартное местом монтажа является отдельный специальный блок, соединяемый с поддонам или гибкой трубкой системы, длинна которой два метра. Производительный показатель у данных помп колеблется в районе от 7 до 60-ти литров жидкости в час. Данного значения достаточно для большей части современных моделей кондиционеров. При соблюдении условий правильного монтажа, они способны нагнетать конденсат на высоту до 15 метров. Однако они не подходят для монтажа в специфических условиях эксплуатации.
- Помпы наливных вариантов – оснащаются вместительными резервуарами, и в них отсутствует датчик, который определяет уровень воды. Они имеют более большую мощность по сравнению с предыдущим типом, так как их значение производительности стартует с отметки 80 литров в час, и может достигать до 1500 литров. Однако тут имеется один минус, они не способны поднимать жидкость на большую высоту, их максимум примерно 7 метров. Данные системы не предназначаются для подъемов жидкости, так как они создавались для обслуживания внешних блочных мультсплит систем, и проходящий через них конденсат поступает непосредственно в канализационную систему.
- Помпы встраиваемого типа – они монтируется во все стандартные кассетные и канальные сплит системы, а также в кондиционеры от знаменитых производителей данной области. Что касается значения производительности то оно начинается с отметки 5 литров в час, а максимальное достигает 165 литров. Предназначаются для монтирования в специфических условиях, кроме тех случаев, когда системе необходим дополнительный вакуумный источник для откачки конденсата.
- Помпы перистальтического типа – созданы для того чтобы поднимать воду на высоту до 15 метров. Производительность данных систем очень мала, она равна 10 литрам в час. Минус заключается в том, что они имеют завышенную стоимость по сравнению со своими аналогами. А системы с большой мощностью будут также стоить дороже чем другие аналоги.
Как установить конструкцию?
Перед установкой необходимо убедиться, что помпа имеет нужную производительность. Для этого необходимо рассчитать показатель фактической производительности, который должен быть выше количества выделяемого конденсата. Все данные можно найти в документах к оборудованию. Установить помпы очень просто. Желательно, чтобы это делал квалифицированный мастер. Ф
Касаемо передвижения жидкости по дренажной системе, она может течь без принуждения только при обеспечении определенных условий. Для этого должен быть соблюден постоянный угол наклона всей проложенной трассы. Это самый важный момент при установке внутреннего блока. Если монтаж и ремонт выполняются за один раз, необходимо установить возле внешней стороны стены. Это связано с тем, что конденсат выходит наружу и не каждому хочется видеть довольно габаритную конструкцию на стенах помещения. Когда монтаж делается не в один этап, а в несколько, дренаж можно скрыть в стене при нужном наклоне. Это актуально в том случае, когда отсутствуют преграды в виде дверных проемов и других элементов помещения. Не всегда удается обеспечить нужный наклон, поэтому используются помпы. Они позволяют обеспечить правильное выведение конденсата. Подробный процесс установки описан в инструкции. Каждый производитель вносит свои коррективы в строение конструкции, поэтому и используются определенные принципы установки. К основным действиям можно отнести:
- каждый тип помпы дожжен монтироваться горизонтально;
- проложенные трубы не должны иметь отверстий, чтобы исключить протечку воздуха;
- необходимо использовать трубы правильного диаметра;
- часть трассы должна быть установлена горизонтально, соблюдается наклон в сторону вытекания жидкости;
- чтобы исключить перегревание системы, необходимо установить теплоотводящие элементы.
Установленная помпа для кондиционера
Недостатки устройства
У помпы есть некоторые недостатки, которые проявляются в виде существенных проблем.
- Каждая конструкция имеет электропривод, обеспечивающий работу насоса. В некоторых моделях он может вызвать шум, который приемлем не для каждого.
- При установке дренажной системы необходим свободный доступ. В ней собирается вода с теплообменника и пыль, что способствует размножению бактерий. Это может стать причиной поломки системы, так как происходит засорение дренажного патрубка.
Часто применяют помпу наливного типа, которая позволяет избежать штробления стен и установление технического люка. А также устанавливаемый насос может быть проточного типа, спрятанный в декоративной коробке, в которую прокладываются трубы для выведения жидкости. Установка дренажной помпы для кондиционера выполняется разными способами. Однако, есть случаи, когда она не нужна. Это возможно в тех ситуациях, когда правильно расположена тренажная трубка и наклонный угол. Конденсат при таких условиях стекает самостоятельно, и помпа будет не нужна. Достичь таких показателей очень сложно, поэтому системы пользуются повышенным спросом.
Устанавливать конструкцию должен человек, который в этом разбирается, так как должны быть соблюдены определенные условия. Помпа для кондиционера является отличным решением для правильного выведения конденсата и отсутствия проблем в работе кондиционера. Именно поэтому такое устройство является обязательным элементом в составе сплит-системы.
Это интересно: Как отрегулировать терморегулятор (термостат) в холодильнике?
Виды дренажных насосов и принцип их работы
Все они работают практически бесшумно. Незначительный шум от работы насосов заглушается звуками, которые издают элементы работающих узлов кондиционеров.
Несмотря на различные компоновочные решения дренажные насосные агрегаты собраны из однотипных узлов:
В свою очередь сам насос конструктивно включает в себя:
Все дренажные насосы, независимо от их типа, работают одинаково: в процессе накапливания конденсата поплавок поднимается, достигнув определенного уровня, замыкает контакты, приводящие в действие насос. Помпа откачивает накопившуюся жидкость до тех пор, пока поплавок не опустится на свое место и не разомкнет электрическую цепь управления.
Дренажные насосы оснащаются трехуровневыми датчиками уровня жидкости, которые работают следующим образом:
Встраиваемые насосы
Производительность встроенного дренажного насоса находится в диапазоне от 5 до 150 л/час. От остальных насосных агрегатов встраиваемые помпы отличаются небольшими размерами, что обусловлено условиями их размещения. Устройствами такого типа комплектуются, как правило, канальные и центральные кондиционеры небольшой мощности.
Раздельные помпы
В отличие от встраиваемых насосов раздельные помпы конструктивно представляют собой двухблочную конструкцию. В одном блоке находятся насос и модуль управления, в другом – накопительная емкость и датчик уровня жидкости. Между собой блоки связаны гибким водопроводным шлангом и электрическими проводами, идущими от поплавка.
Блок, в составе которого находится накопительная емкость, отличается небольшими размерами, что позволяет разместить его непосредственно в дренажном поддоне или за его пределами. Насосный блок устанавливается за пределами корпуса кондиционера, например в коробе фреоновой магистрали, и может располагаться выше уровня жидкости в дренажном поддоне. При этом расстояние до него от внутреннего блока кондиционера не должно быть более 2-х метров.
Раздельные дренажные помпы для кондиционеров устанавливают при организации систем кондиционирования небольшой мощности, оснащенных внутренними настенными или напольно-потолочными блоками.
Наливные насосы
При организации системы кондиционирования большой мощности используют моноблочные наливные дренажные помпы. От других агрегатов они отличаются наличием большого накопительного резервуара, в который конденсат поступает «самотеком». В свою очередь такая конструкция требует, чтобы насос устанавливался ниже дренажного поддона кондиционера.
Наливные насосы способны поднять воду на высоту до 3 метров, обеспечивая при этом высокую производительность (от 80 до 1500 л/час). Их чаще всего устанавливают в горизонтальных дренажных трубопроводах, обеспечивающих слив конденсата в канализацию.
Перистальтические помпы
Из-за того, что эти агрегаты имеют небольшую производительность (до 10 л/час), используют их при организации промышленных или офисных систем кондиционирования малой мощности, характеризующихся значительной протяженностью вертикальных участков дренажных трубопроводов. Необходимость в их использовании при кондиционировании жилых помещений, как правило, отсутствует.

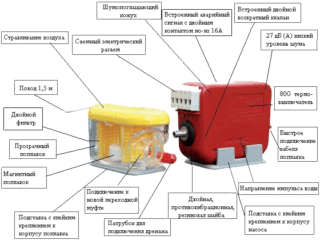

Принцип работы и устройство дренажной помпы
Основные элементы помпы:
- двигатель, преобразующий энергию электрического тока во вращение вала или возвратно-поступательное движение штока;
- рабочий узел в прочном корпусе, отвечающий за всасывание жидкости и нагнетание ее в трассу откачки;
- приемный и выкидной патрубки стандартного диаметра для удобства подключения трубок.
Кроме обеспечения необходимого напора и расхода жидкости к помпе, для дренажа любого кондиционера предъявляются дополнительные требования:
- низкий уровень шума и вибрации;
- компактные размеры, позволяющие скрытый способ установки;
- удобство подключения и демонтажа;
- минимальное техническое обслуживание;
- высокая надежность и долговечность.
Принцип работы дренажного насоса прост. При наборе определенного уровня воды в поддоне срабатывает датчик, подающий сигнал на пуск электродвигателя. Он приводит в движение рабочий орган помпы, который начинает интенсивно перемещать поступающую в приемный патрубок воду в сторону напорного штуцера. В результате устанавливается устойчивый поток жидкости.
Схема работы помпы
Создаваемого давления хватает для преодоления перепада высот и сопротивления трассы трубопроводов. После откачки датчик обнаруживает отсутствие воды и размыкает электрическую цепь. Помпа переходит в режим ожидания.
Для сведения! Производители насосного оборудования выпускают продукцию различной конструкции. Их технические характеристики могут лежать в широком диапазоне. Это надо учитывать при самостоятельном выборе насоса.
Основные виды помп и их характеристики
На специализированном рынке климатического оборудования можно приобрести дренажные насосы для разных кондиционеров нескольких основных типов.
Раздельного типа
Такой насос оснащен собственным небольшим баком для сбора жидкости с уже установленным в нем прибором контроля уровня. Это устройство можно разместить в существующем поддоне кондиционера или на небольшом удалении от него с помощью гибкой трубки. Иногда его встраивают в имеющуюся штатную систему дренирования, которая не справляется со своей задачей.
Помпы этой категории обеспечивают достаточный для большинства сплит-систем расход до 60 л/час и напор 3-14 метров столба жидкости. При увеличенной высоте откачки придется искать оборудование другого типа.
Наливная
Для разветвленных мультисистем с возможностью простого подключения к канализации предназначены наливные помпы. Они оснащаются большим приемным резервуаром и обеспечивают откачку до 1500 л/час собранной жидкости преимущественно по горизонтальным трубопроводам на высоту не более 3-6 метров.
Такой агрегат заинтересует крупные организации, но будет нерентабельным при индивидуальном использовании.
Встраиваемая
Встраиваемый насос является непременным атрибутом всех канальных и кассетных систем. Им комплектуются кондиционеры большинства ведущих фирм, стремящихся к максимальной готовности предлагаемого товара к эффективной работе. Он рассчитан на стандартные условия эксплуатации климатического оборудования, перекачивая до 170 л/час.
Надо знать! При сложной конфигурации и большой длине трубопроводов в помощь такой помпе иногда приходится монтировать дополнительную.
Перистальтическая
Перистальтические насосы нужны там, где небольшое количество жидкости надо откачать на высоту более 10 метров. Их стоимость в 2-3 раза превышает цену аналогичных помп другой конструкции, поэтому приобретают их только в исключительных случаях.
Производительность такого оборудования редко превышает 10 л/час.
Особенности установки
Перед тем как приступить к монтажу дренажной помпы для кондиционеров, необходимо убедиться в том, что его заявленная в сопроводительной документации производительность удовлетворяет конкретным показателям разработанной системы отвода конденсата. Для этого по специальной методике рассчитывается фактическая производительность помпы, исходя из того, что объем выделяемого конденсата составляет не менее 0,8 л/час на 1 кВт холодопроизводительности. Учитывают в расчете также и конфигурацию дренажного трубопровода. Если по результатам расчета производительность превышает ее нормативное значение, насос выбран правильно.
В сопроводительной документации, входящей в комплект поставки любой дренажной помпы, приведены все необходимые рекомендации по ее установке. Существует ряд общих требований, которые необходимо учитывать, приступая к работам по оснащению кондиционера дополнительным насосом:
- рекомендуется устанавливать и надежно фиксировать накопительные емкости в горизонтальном положении;
- следует обеспечить надежный отвод тепла от тепловыделяющих деталей насоса;
- все электрические соединения должны быть выполнены согласно штатной электрической схеме и надежно заизолированы;
- горизонтальные участки дренажных трубопроводов должны иметь уклон не менее 3°;
- трубопровод должен собираться из трубок, имеющих расчетный диаметр.
Инструкция по монтажу
При монтаже надо помнить, что дренажная помпа для кондиционера — это обычное техническое устройство, требующее удобства доступа для ревизии и возможного ремонта. Самыми распространенными местами для установки являются:
- штатное пространство в корпусе внутреннего блока, предусмотренное производителем кондиционера;

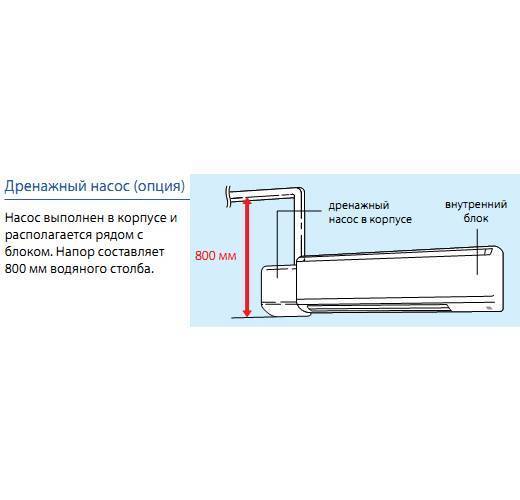

- в непосредственной близости от внутреннего блока, что в случае применения стандартного оборудования солидных фирм выглядит вполне органично;
- за натяжным потолком, в специальном коробе или нише в стене, оборудованной удобным люком.
Способы монтажа оборудования разных фирм имеют свои особенности. В качестве примера можно рассмотреть вариант подключения помпы BalluSilense к кондиционеру с фреоновой магистралью, уложенной в специальный короб. В нем найдется место и для небольшого насоса.
В данном случае последовательность действий будет следующая:
- С помощью переходника подключить датчик уровня к выходному штуцеру конденсата, удаляемого из испарительного блока.
- Прикрепить к прибору трубку вентиляции.
- Присоединить к датчику с помощью хомута отводящую трубку, закрепив ее в коробе с применением самоклеящегося кронштейна.
- Используя штатные стяжки, зафиксировать в удобном месте короба насос откачки конденсата.
- Обрезать трубку, идущую от датчика, на уровне насоса и выполнить подсоединение свободного конца к приемному патрубку помпы.
- Подключить к нагнетательному патрубку исходящую магистраль откачки конденсата.
- Соединить информационный кабель с коннектором датчика уровня.
- Подключить электропитание к двигателю насоса.
- Включить кондиционер в работу, проверив исправность функционирования дренажной системы.
- Закрыть короб предназначенной для этого крышкой.
При монтаже помпы вне короба надо продумать вопросы ее надежного крепления к имеющимся конструкциям.
Посмотрите видео о дренажных помпах
Как выбрать дренажную помпу?
Дренажные помпы необходимы для откачивания конденсата из кондиционера. Помпы позволяют эффективно удалять конденсат, тихо работают, обладают малыми габаритами, защищают от протечки кондиционер. Существует четыре вида дренажных помп:
Виды дренажных помп
Накопительные помпы в силу конструктивной особенности и высокой производительности (до 150 литров/час) устанавливаются в канальных кондиционерах, промышленных сплит-системах и осушительных установках. Кроме этого они позволяют отводить конденсат на высоту до 6 метров.
Проточные (встраиваемые) помпы подходят для установки в домашних сплит-системах благодаря небольшим габаритам и угловой форме. Благодаря очень тихому режиму работы можно устанавливать в спальне, детской, гостиной комнате. Производительность таких помп: 8-60 литров/час.
Перистальтические помпы отличаются от других высокомощным насосом, который может нагнетать жидкость на большую высоту (до 15 метров). Но, такие помпы малопроизводительны (до 10 литров/час). Используется для выведения лишней жидкости в холодильных маломощных системах.
Производители
Одни из лучших зарубежных производителей дренажных помп – Aspen Pumps, Великобритания. Производство компании началось в 1992 году, и с тех пор качество продукции и инновационность только растет. Британский бренд использует качественные материалы и отличается надежностью изделий. Модельный ряд:
- Mini Orange/Lime/Blanc Deluxe/Aqua Silent+;
- Maxi Orange;
- Hi Flow 2L.
От английского производителя не отстает и французский бренд – Sauermann. Компания серьезно подходит к отслеживанию качества производимой продукции, осуществляет многоэтапную проверку на соответствие международным стандартам. В основе модельного ряда бренда стоят мощные поршневые и центробежные помпы: Si-27, Si-30, Si-33. Модельный ряд:
- Sauermann Si-2052, KS-2030 (встраиваемые);
- Sauermann PE-500, PE-5100, PE-5200, PE-6250 (перистальтические);
- Sauermann Si-10, Si-1082, Si-20, Si-27, Si-2750, Si-30, Si-33, Si-60 (поршневые);
- Sauermann Si-82, Si-1800, Si-1805, Si-1820, Si-1822, Si-1850 (центробежные).
Ещё одна французская компания Siccom отличается экологичностью производимых изделий. Это достигается путем снижения энергопотребления устройств и повышения энергоэффективности. Особую популярность в модельном ряде заслужила линейка Flowatch и Flowatch Mini. Модельный ряд:
- Eco Flowatch;
- Eco Line;
- Flowita;
- Mini Flowatch;
- Flowatch Tank;
- EcoTank.

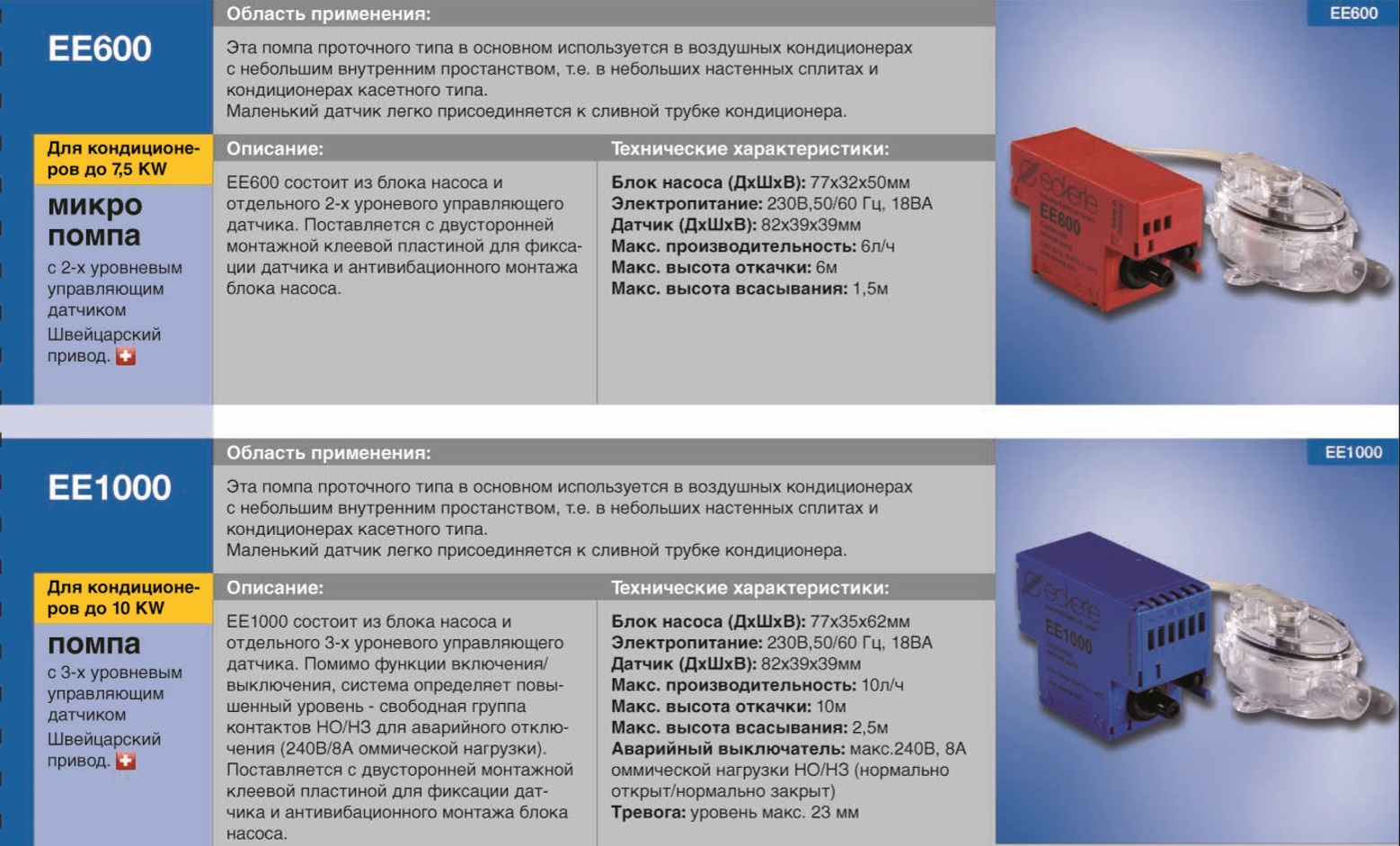

Немецкая компания Eckerle производит надёжные дренажные помпы с присущим немцам качеством и педантичностью. Модельный ряд:
- EE1000, 600, 1800, 1750М (проточные);
- EE400М, 150, 300, 1650М (накопительные).

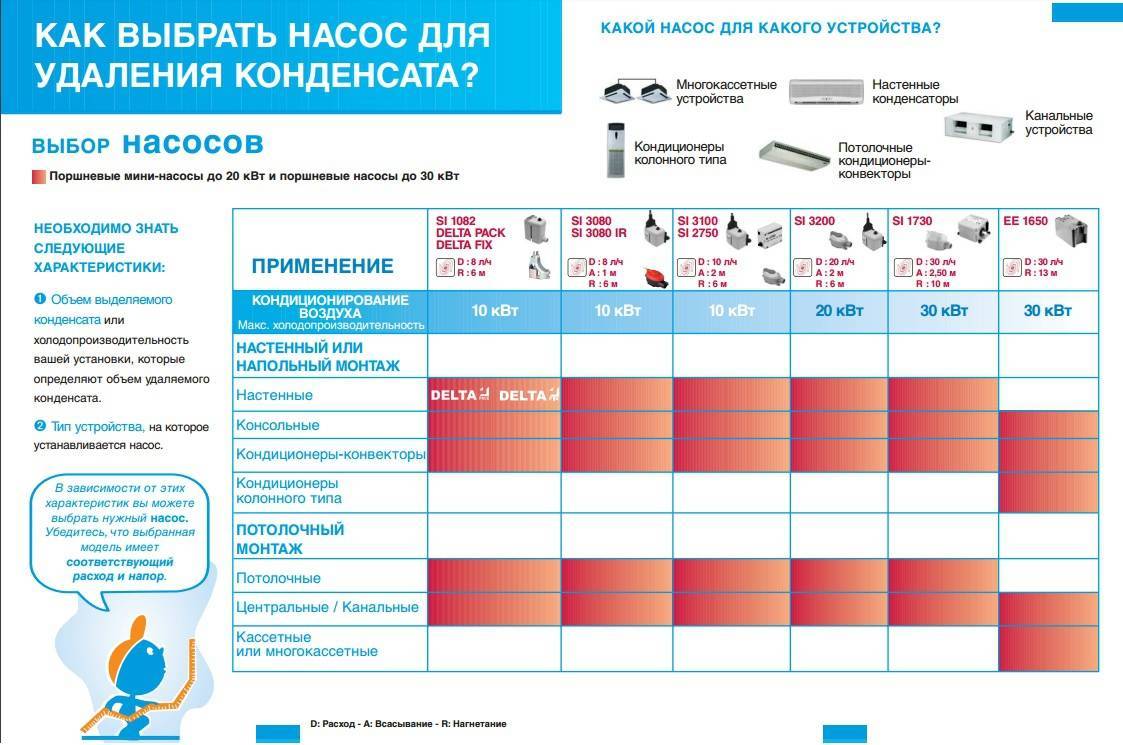

Нюансы выбора дренажной помпы
При выборе помпы для кондиционера обратите внимание на следующие пункты:
- Производительность конденсата в кондиционере.
- Высота всасывания.
- Длина горизонтального участка нагнетательной трассы (дренажной трубы).
