Автомат ВА-304 DEKraft 03п 250А 35кА
Силовые автоматические выключатели серии ВА-304 предназначены для автоматической защиты домашних и офисных сетей от незапланированных перегрузок, падения напряжения и коротких замыканий. В основе автоматов ВА-304 лежит способность биметаллической пластины изгибаться под действием токов чрезмерной величины. Связанный с этой деталью механизм размыкает внутренние контакты устройства, и проблемная цепь обесточивается. Автоматические выключатели серии ВА-304 от компании DEKraft имеют компактные размеры, с лёгкостью могут быть установлены в любой электротехнический шкаф и сохраняют допустимые рабочие характеристики, даже под воздействием повышенных температур. Все устройства этой категории безопасны для окружающей среды, что отражено в соответствующих сертификатах. В дополнение к самим автоматическим выключателям компания DEKraft выпускает ряд аксессуаров, облегчающих работу с ними. В частности, пользователям предлагаются к покупке независимые расцепители РН-300, которые позволяют осуществлять дистанционное размыкание контактов автоматов серии ВА-304.
Принцип действия Когда в защищаемой линии возникает перегрузка вследствиеподключения к цепи чрезмерной нагрузки (большого количества оборудования, потребляющего электроэнергию), ток перегрузки заставляет биметаллическую пластину изогнуться. Она, в свою очередь, толкает рычаг, воздействующий на механизм расцепления. Подвижный контакт отходит от неподвижного, осуществляя защиту линии от перегрузки. Когда в защищаемой линии возникает ток короткого замыкания (КЗ), сердечник электромагнитного расцепителя втягивается и тянет за собой рычаг, который воздействует на механизм расцепления. Подвижный контакт отходит от неподвижного, защищая тем самым линию от воздействия токов КЗ.
Сфера применения Выключатели предназначены для использования в силовых распределительных цепях напряжением до 690В (50Гц
) для распределения электрической энергии, а также защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок, токов короткого замыкания и пониженного напряжения.
Технические характеристики
| Модель | ВА-301 | ВА-302 | ВА-303 | ВА-304 | ВА-305 | ВА-306 | ВА-307 |
| Соответствие стандартам | ГОСТ Р 50030.2-99 | ||||||
| Число полюсов | 3P | 3P | 3P | 3P | 3P | 3P | 3P |
| Частота сети переменного тока, Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Номинальное рабочее напряжение Un, В | 400 | ≤690 | ≤690 | ≤690 | ≤690 | ≤690 | ≤690 |
| Номинальное напряжение изоляции Ul, В | 690 | 800 | 800 | 800 | 800 | 800 | 800 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 | 8 | 8 | 8 | 8 | 8 | 8 |
| Ряд номинальных токов расцепителя In, А | 16, 25, 32, 40, 50, 63 | 80, 100 | 125, 160, 200, 225 | 250, 315, 400 | 500, 630 | 800 | 800, 1250 |
| Ряд номинальный токов расцепителя In, А | |||||||
| Номинальная предельная наибольшая отключающая способность Icu, кА | 25 | 25 | 125А — 30, 160-225А — 40 | 35 | 35 | 35 | 35 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА | 12,5 | 12,5 | 125А — 20, 160-225А — 30 | 20 | 20 | 20 | 20 |
| Механическая изностойкость — механических циклов, не менее | 6000 | 7000 | 6500 | 4000 | 4000 | 2500 | 2500 |
| в том числе коммутационная износостойкость — электрических циклов, не менее | 4000 | 3000 | 15000 | 1000 | 1000 | 500 | 500 |
| Сечение подключаемого провода, мм 2 | 1,5-1,6 | 16-35 | 35-120 | 120-240 | 240-370 | 370-480 | 500-800 |
| Усилие затяжки зажимных винтов, Н·м | 2 | 6 | 6 | 10 | 19 | 19 | 19 |
| Условия эксплуатации | УХЛ4 |
Установочные размеры автоматических выключателей при заднем присоединении:
| Модель | Габаритные размеры, мм | ||||
| a1 | b1 | d1 | H3 | H4 | |
| ВА-301 | 25 | 117 | 18 | 52 | 75 |
| ВА-302 | 30 | 132 | 22 | 65 | 100 |
| ВА-303 | 35 | 144 | 24 | 70 | 110 |
| ВА-304 | 44 | 225 | 26 | 70 | 120 |
| ВА-305 | 58 | 234 | 36 | 70 | 120 |
| ВА-306 | 70 | 243 | 48 | 75 | 125 |
| ВА-307 | — | — | — | — | — |
| Модель | Тип болтов | Габаритные размеры, мм | Установочные размеры, мм | |||||||
| L | L1/L2 | W/W1 | H | H1 | H2 | A | B | Ød | ||
| ВА-301 | M5 | 135 | 21/6 | 76/14 | 89,5 | 74 | 21 | 25 | 117 | 3,5 |
| ВА-302 | M8 | 150 | 51/7 | 92/17 | 87 | 68 | 25 | 30 | 129 | 4,5 |
| ВА-303 | M8 | 165 | 64/9 | 107/23 | 124,5 | 104 | 24,5 | 35 | 126 | 5,5 |
| ВА-304 | M10 | 257 | 105/13 | 140/30 | 146 | 100 | 36,5 | 44 | 215 | 6,5 |
| ВА-305 | M12 | 270 | 118/18 | 182/44 | 160 | 108 | 41 | 58 | 200 | 7 |
| ВА-306 | M12 | 280 | 102/12 | 210/44 | 146 | 103 | 34,5 | 70 | 243 | 7 |
| ВА-307 | M12 | 406 | 104 | 210 | 190 | 140,5 | 58,5 | 70 | 375 | 10 |
Габаритные размеры
Время-токовые характеристики
Прочность
Как ранее говорилось рейки изготавливают из различных материалов. Каждый из них имеет предел нагрузки. При покупке рейки учитывайте этот фактор. Для больших нагрузок подойдут стальные нержавеющие рейки.
Алюминиевые рейки выдерживают различную нагрузку. Классифицируют нагрузку в зависимости от толщины рейки.
- Толщина рейки в 1мм подходит для крепления одиночного прибора, обладающим небольшим весом.
- Толщина рейки в 1,1мм предназначена для нескольких модулей.
- Толщина рейки в 1,4мм-1,5мм обладает особой прочностью. Можно использовать для крепления массивных аппаратов, рубильников и приспособлений большой мощности.
Виды
Выпускаются они разные по размерам и форме. Понятно, в небольшой щиток нужно ставить короткую рейку. А длинную даже иногда называют DIN-рельса. Рейка крепится шурупами или болтами, для чего на ней изготовитель уже высверлил ряд продолговатых отверстий. Выпускаются и без отверстий, что, в общем-то, придает немного большую твердость. При монтаже тогда нужно будет точно высверлить там, где рейка будет крепиться к основанию. Материал — алюминий или сталь, оцинкованная или нержавеющая
Собственно, бывает важна надежность, а не физическая легкость, чтобы рейка твердо удерживала установленные на ней модули, потому что это чаще всего очень важно и для питания квартиры, и для ее безопасности, и для оборудования. Что нужно монтировать один раз, но со стопроцентным доверием к результатам. Играет роль производитель
Играет роль производитель
Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера
Играет роль производитель. Собственно, его культура производства. Что всегда можно увидеть по отсутствию заусенцев, строго выдержанной линейности формы, а также размерам, толщине и качеству металла. Популярных производителей можно назвать несколько: ABB, IEK, ДКС. Но производством электро-аксессуаров занимаются многие известные фирмы, поэтому лучше руководствоваться при выборе соображениями принципиального характера.

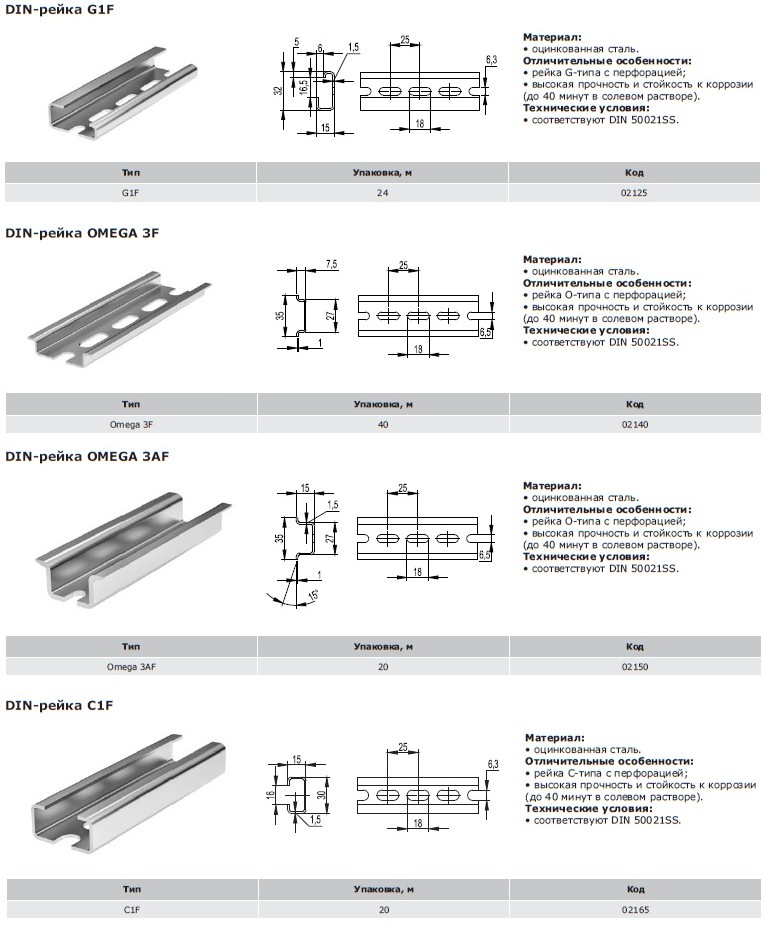

Профилей выпускается три.
Ω-образный (омега). Наиболее часто употребляем. На нее крепятся автоматы, приборы учета.
C-образный. На них ставятся аппаратные зажимы, клеммные колодки.
G-образный профиль. Почти такая же, как рейка типа С, только под специфические зажимы.
Подготовка к установке распределительного щита
Необходимо сделать перед сборкой:
- Выбрать электрощит в соответствии с типом проводки .
- Рассчитать общую нагрузку по мощности каждой группы.
- Рассчитать нагрузки на каждую группу по мощности каждого прибора.
- Продумать места, в которых требуется работа УЗО .
Лучше иметь запасные места для дополнительных УЗО, в частном доме это может пригодиться.
Полный список оборудования:
- Электрощит .
- Однотарифный электросчетчик классом точности от 2.
- Вводный автомат 32 А.
- Двухполюсный на 16 А, 2 штуки.
- Однополюсный резервный, 2 штуки.
Все материалы для сборки могут обойтись Вам от 2000 рублей.
При покупке электрощита не экономьте. поскольку дешевый щиток скорее всего придется переделывать и доукомплектовывать, а плохая пластмасса со временем стать хрупкой. Помимо этого, при пожаре недорогие щитки не соответствуют всем мерам безопасности.
Дин-рейка (din-рейка) монтаж в электрощит

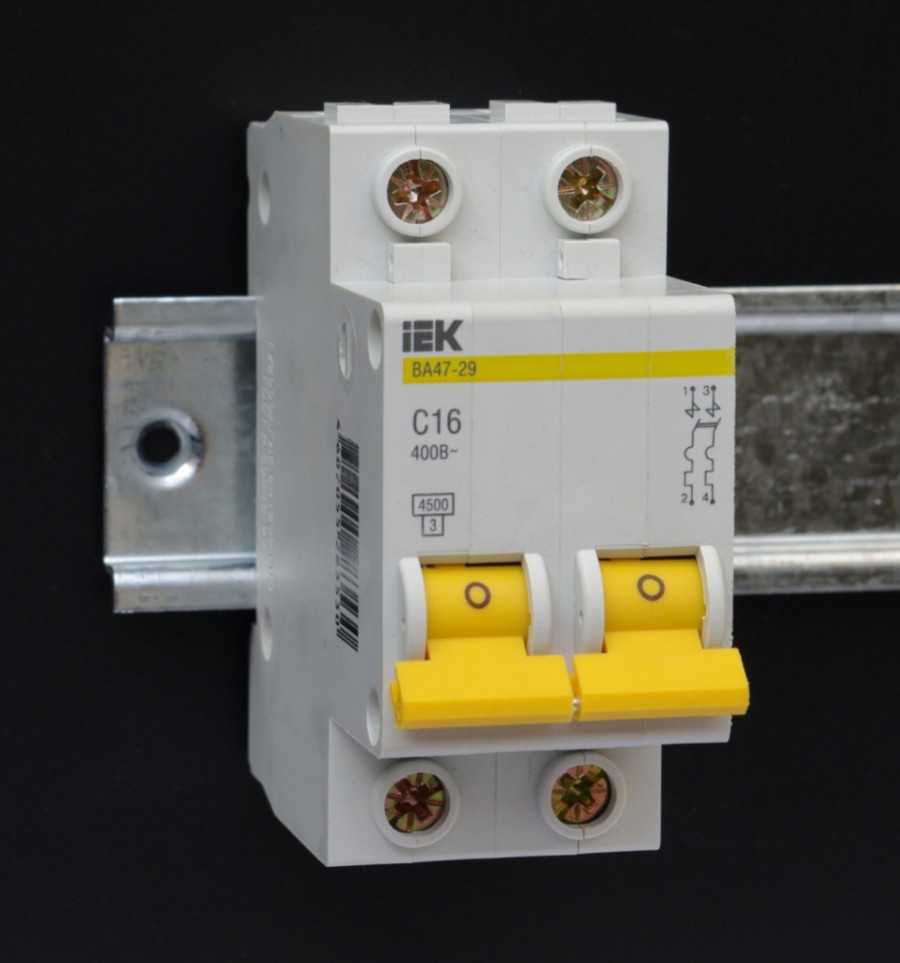

Все виды автоматических выключателей, имеющиеся в щитке, устанавливаются на рейку. Для этого у модульных механизмов на обратной стороне есть специально предусмотренные зажимы.
Источник питания на автомат на дин-рейке (din-рейке)
Монтажная планка имеет выступы по краям, которые способны удерживать водруженные на нее устройства. В производстве установки рейки необходимо учитывать ширину устанавливаемых механизмов. Для этого следует разрезать рейку, отмерив нужную длину, посредством болгарки или ножовки по металлу.
На начальном этапе необходимо прикрепить рейку к корпусу распределительного щитка на шурупы. Некоторые виды электрических щитов изначально комплектуются данным приспособлением. Затем следует установить защитные автоматические устройства на дин-рейку.

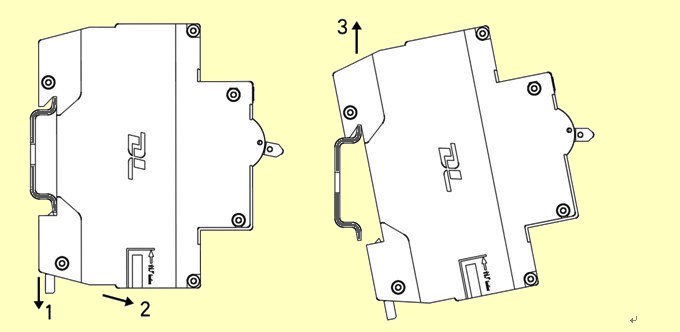

Для этого всего на всего нужно верхним краем крепежа устройства зацепиться за верхний край рейки, и нажать на корпус прибора до щелчка. Далее устанавливается все последующее оборудование идентичным способом. Приборы, благодаря встроенным на задней поверхности крепежам, спокойно перемещаются по рейке как по рельсам.
Если что-то надо установить новое, то раннее вмонтированное устройство можно по этим рейкам отодвинуть в сторону. Для того чтобы устройства не могли свободно перемещаться необходимо установить специальные стопоры, которые исключат их передвижение. Некоторые потребители просто загибают края рельсов пассатижами. Это также практичный способ, но менее эстетичный.
В распределительных щитках защитное устройство может фиксироваться путем специально созданных отверстий, при этом свободные места прикрываются шторками, которые очень просто снимаются.
Для присоединения проводов к защитным устройствам, необходимо предварительно заготовить два кабеля, которые идут один к источнику питания, а другой от него. Первым подключается кабель, который питает электролинию.
Это сделать вовсе не трудно: нужно открепить верхний провод защитного устройства и присоединить его к клемме. Такую же процедуру необходимо сделать по отношению ко второму кабелю, идущему к потребителю.
Для облегчения монтажа на модульные рейки наносятся специальные насечки, имеющие определенную длину.
Галерея [ править | править код ]
Клеммы установленные на DIN-рейке
Примеры закрепления оборудования на DIN-рейке в электрощитке трёхфазной системы электроснабжения, слева-направо: клеммники (5 белых для фазных проводов, 1 синий для нулевого провода, 1 жёлто-зелёный для провода защитного заземления), трёхфазный модульный пакетный автоматический выключатель фаз по предельному току, трёхфазное устройство дифференциального тока (УЗО) с порогом срабатывания тока утечки в 30 мА, реле и контактор контроля фаз и защиты напряжения]]

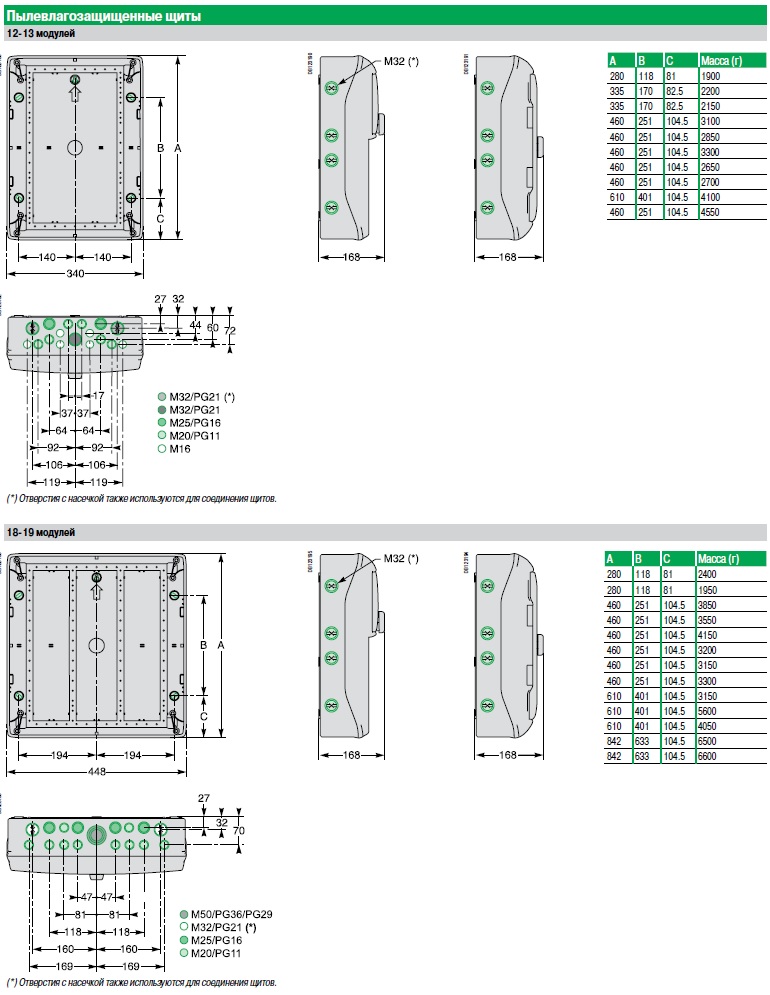

При выборе электрощита, кроме исполнения (внутренний, накладной) и материала, из которого он изготовлен (пластик или металл) важным критерием являются его размеры, а точнее количество модулей щита.
За модуль в щите принято считать один однополюсный автоматический выключатель – автомат, со средней шириной 18 мм.
Одним словом, максимально возможное количество установки однополюсных автоматов в щите и есть количество модулей щита.
Поэтому, приобретая щит необходимо хотя бы приблизительно определиться с модульными элементами щита – автоматами, УЗО, счётчиком и т. д. и их количеством.
Вот примерные значения количества мест (модулей на DIN – рейке) основными модульными элементами:
| Однополюсный автоматический выключатель – 1 модуль |
| Однофазный двухполюсный автоматический выключатель – 2 модуля |
| Трёхполюсный автоматический выключатель – 3 модуля |
| Однофазное УЗО (Устройство Защитного Отключения) – 3 модуля |
| Трёхфазное УЗО – 5 модулей |
| Трёхфазный дифференциальный автомат – 6 – 8 модулей (в зависимости от производителя) |
| Электросчётчик модульный на DIN – рейку – 6 – 8 модулей (в зависимости от производителя и исполнения) |
| Розетка модульная для щита на DIN – рейку – 3 модуля |
| Клемма на DIN – рейку – 1 модуль |

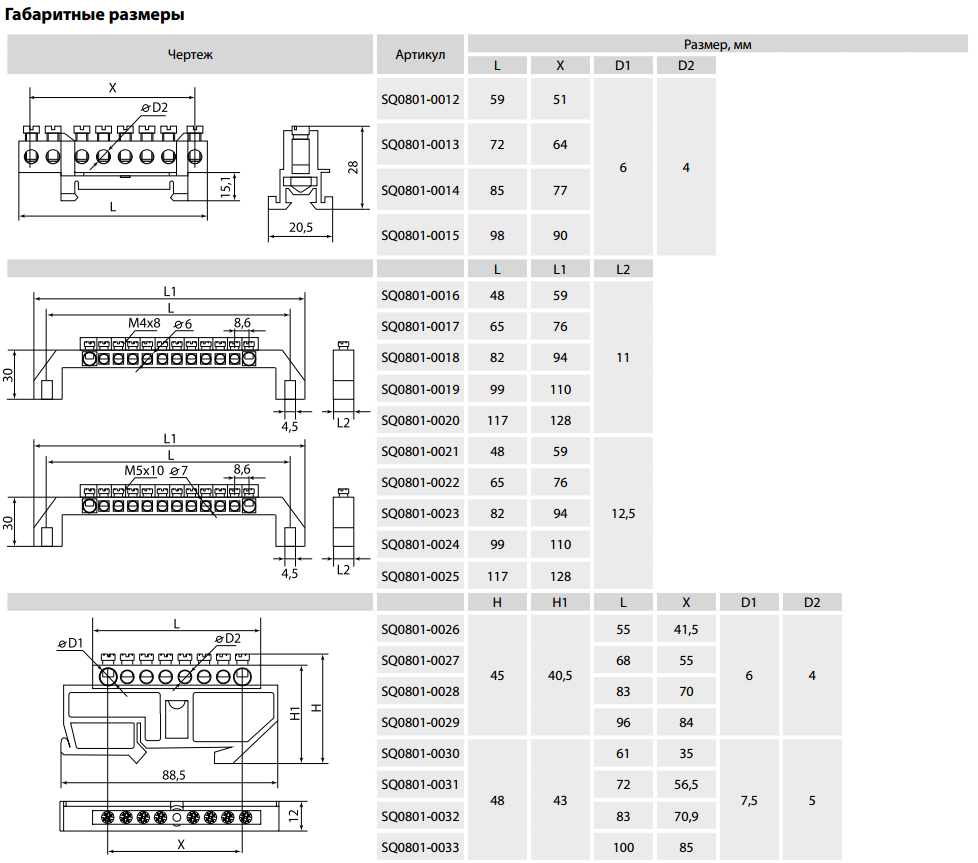

| Модульная шина для РЕ – проводника DIN – рейку – 5 модулей |
Покупать щит лучше с небольшим резервом по количеству модулей – не стоит брать “впритык”. Напрмер, если общее количество модулей 12, то лучше приобрести щит на 16 модулей. Это даст нужный резерв в случае изменения схемы электропроводки или добавления новых “точек”.
При неполном заполнении щита модульными элементами во избежание попадания в электрощит посторонних предметов можно воспользоваться специальными заглушками для щитов под пустые модули. Это придаст большую эстетичность, улучшив внешний вид щита.
Фото din рейки
Быстрый монтаж электрооборудования — только на дин-рейки!
Мы предлагаем перфорированные рейки:
- 75 мм;
- 300 мм;
- 500 мм;
- 1000 мм;
- 2000 мм.

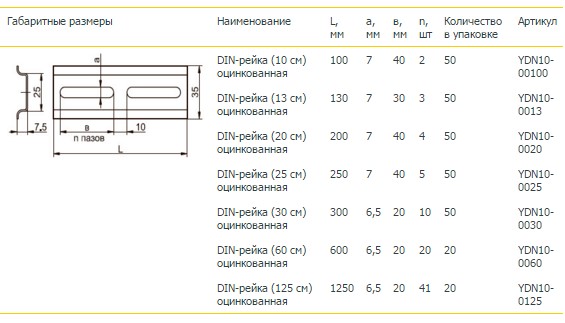

Это монтажные рейки из стали профиля «Омега» шириной 35 мм. Первоначально модель разработана в Германии и получила наименование DIN-рейки (DIN — Deutsches Institut fur Normund — Немецкий институт по стандартизации). С 2004 года по ГОСТ Р МЭК 60715-2003 является стандартным монтажным профилем в России.
Использование
Монтажные крепежные дин рейки предназначены для установки модульного электрооборудования.
Используются для крепежа:
- автоматических выключателей;
- дифференциальных автоматов;
- электросчётчиков,
- реле, контакторов и пускателей;
- кросс-модулей и клемм;
- электророзеток;
- коммутационной аппаратуры.
С помощью изделий данного типа выполняется монтаж оборудования в электрощиты, шкафы и установочные боксы. Использование дин-реек, компактные размеры электрооборудования и изделий позволяют размещать в типовых корпусах большее число аппаратуры. Это обеспечивает экономию монтажных площадей, а удобство установки экономит время.
Классификация
Динрейки различаются по:
- материалу изготовления (стальные, алюминиевые);
- длине (от 75 до 2000 мм);
- наличию перфорации (сплошные, перфорированные);
- толщине профиля (от 0,8 до 1,5 мм);
- форме профиля (омега, Г-рейки, С-рейки).
Представленный ассортимент
В магазине 220pro можно купить стальные оцинкованные дин-рейки производства России и Италии. Ширина профиля 35 мм, высота 7,5 мм, тип «Омега».
В зависимости от толщины и длины изделия делятся на несколько групп по нагрузке.
Для малых нагрузок
Стальная оцинкованная — толщиной 0,8 мм, алюминиевая — 1 мм, длина 75-100 мм. Предназначение — для крепежа отдельных элементов (автоматы, УЗО, блоки питания).
Для средних нагрузок
Стальная — 0,8 мм, алюминиевая — 1,1 мм, длина 300-1000 мм. Используется для монтажа автоматов, УЗО, блоков питания, кросс-модулей, реле и коммутационной модульной аппаратуры.
Для увеличенных нагрузок
Стальная — 0,8 мм, алюминиевая — 1,4 мм, длина 500-1000 мм. Для крепежа любого типа изделий: автоматы, дифавтоматы, УЗО, преобразователи частоты, контакторы и пускатели, блоки питания, кросс-модули, реле, силовые автоматы.
Для максимальных нагрузок
Стальная — 1,0 мм, алюминиевая — 1,5 мм, длина 1000-2000 мм. Применяется для установки тяжелого оборудования: преобразователей частоты, контакторов, аппаратуры плавного пуска, силовых автоматов. Лучший вариант для профессионального монтажа, с минимальным количеством обрезков.
Разные типы и дополнительные аксессуары
Кроме стандартной ширины в 35мм выпускаются рейки меньшего размера на 15 мм с высотой в 5 мм. Их используют для установки клемм и других лёгких электромонтажных изделий.
В качестве дополнительного аксессуара применяется держатель динрейки (кронштейн). Установка держателя позволяет «посадить» рейку под углом, поворачивая нижнюю сторону «лицом» к мастеру, ведущему работы. При закреплении клеммников или кросс-модулей на такую наклонную дин-рейку, специалист-электромонтажник получает удобный доступ к группам контактов. Это облегчает подключение кабелей, особенно при разводке одного питающего на группу потребителей.
Преимущества использования дин-реек:
- стандартные размеры (подходит для любых типов оборудования и электроизделий);
- безопасный монтаж электропроводки открытого типа;
- подходит для электрощитов, боксов;
- высокая скорость монтажа отдельных модулей на рейку (3-5 секунд);
- быстрая установка и демонтаж аппаратуры;
- перфорация для удобства крепления на винты;
- насечки по длине рейки для нарезки в размер;
- монтаж большого числа оборудования на небольшой площади, без потери качества соединений;
- доступные цены;
- соответствие требованиям ГОСТ и IEC.
Очень часто, при проведении электротехнических работ возникает необходимость в качественном закреплении каких-либо электрических приборов. В качестве крепежного материала, широкое распространение получили ДИН-рейки. Тем не менее, многие не знают, что это такое и для чего нужна DIN-рейка.
Монтаж DIN-рейки
DIN-рейка – это сложный металлический перфорированный профиль. На поперечном сечении они имеет особые губки, которые, собственно,и удерживают модульные элементы. Благодаря такой конструкции, установка оборудования происходит в простом порядке:
1.DIN-рейка закрепляется двумя винтами или саморезами в нише распределительного щита.
2.Подвижные прижимы на корпусе модульных устройств – выключатели, счетчики, УЗО и т.п. отодвигаются и устанавливаются на рейку.
4.Подвижные прижимы захватывают нижнюю губу с помощью возвратной пружины.
5.Установленный аппарат сдвигается в нужное место и можно устанавливать следующий.
Во время работы аппараты из-за вибрации могут смещаться, поэтому с обеих сторон необходимо установить специальные заглушки. Также зафиксировать модульные элементы можно пассатижами – разогнув губки рейки.
Использование модульной технологии значительно упрощает работу с электрическим оборудованием. Германский Институт Стандартизации разработал серию различных профилей для работыс рейкой DIN.
Самый распространенный профиль, используемый при сборке распределительных щитов, называется Омега. Его ширина 35 сантиметров, а высота губок – семь сантиметров. Омега используется в современных квартирных вводных, распределительных и учетных щитах.
Крепление автоматов защиты |
Есть несколько типов DIN-рейки. В Российском монтаже «прижилось» название монтажная рейка, а именно так у нас называется DIN-рейка, шириной 35 мм изготовленная из углеродистой, холоднокатаной стали покрытой хромом. Толщина рейки 1 или 1,5 мм.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Метод крепления электрического защитного автомата на панели » Журнал практической электроники Датагор Все просто и даже не интересно, только при креплении автомата соблюдайте технику беопасности и отключите питание групповой электроцепи которую он защищает, а лучше отключите вводной автомат. Спрашивайте, я на связи!
Как установить?
Инструкция для установки din рейки проста:
Сушка древесины в сушильных камерах: особенности процесса
- Пластиковые электрические щиты
Подробнее о дизельных генераторах
Определить место для монтажа планки (важно при организации пространства заранее и визуально спланировать нахождение всех элементов системы, чтобы исключить путаницы, загромождения и лишних отверстий в стенке щитка).
Отмерить расстояние и при необходимости отрезать нужную длину.
Наметить места креплений на стенке щитка и рейке (достаточно одного крепежа на каждые 7-10 см).
Если профиль литой, дрелью сделать отверстия на поверхности.
Приложить рейку к стенке щитка.
Зафиксировать саморезами или болтами.
Проверить надежность креплений.
При монтаже навесных кухонных ящиков на din рейку, ее надо резать?
ИмхоДом › Форумы › руки из плечей › При монтаже навесных кухонных ящиков на din рейку, ее надо резать?
В этой теме 13 участников и 18 ответов.
При монтаже навесных кухонных ящиков на din рейку, ее надо резать кусками под каждый ящик, или одну — на всю длину?
Просто если одну на всю длину, то ящики висят с наклоном.
Наклон влево, вппаво или вперед?
скорее вправо и вперед
Шкафы монтируются на короткие участки вот этих самых планок. Длина их примерно 7-10 см. Если есть какой то дефект стены с пустотой внутри (ну типа закрытое фанерой окно между кухней и ванной), тогда планка берется побольше ну 10-20 см. На одну планку монтируются по два ящика (один справа, другой слева). Потом шкафы подгоняются по высоте между собой, чтоб были вровень. Для этого что то там крутят отверткой ВНУТРИ шкафов на смонтированной уже на заводе подвеске. Потом шкафы между собой тоже свинчиваются болтами, для этого на боковых стенках есть отверстия, сделанные на заводе.
как все сложно. Всю жизь вешал прямо на стену, вроде ничего — висят.
Админ Пенсионер
Как вариант по-проще: вместо дин рейки, купите крючки под 90 град. (около 80мм длиной) с дюбелями. Там в подвесах, на шкафах, есть пазы, они в ширину около 5мм, вот в них и будут входить крючки.
Москва
бывают рейки не гладкие, а с насеченной границей меж кажым отверстием — их не пилят, а просто толамывают.. длина каждого сегмента — 4-5см..
тогда 7-10 — это 2 таких участка.. их можно закрепить на 2 дюбеля и повешать 2 шкафа.. если нужно вешать 1 шкаф в этом районе- хватит одного сегмента (шуруп должен быть будет под точкой крепления, и хорошо пришурупить — чтобы не крутилось от нагрузки)..
я ещё на всякий случай — делую мини-загиб верзних уголков кусочка планки к стене — тогда шкаф не может съехать вбок..
у «стандартного подвеса» внутри две крутилки
выше ниже — чтобы выставить верх/низ шкафов по уровню и дальше/ближе от стены — чтобы выровнять плоскость фасадов.
«на заводе» или нет — это не важно.. можно и самому прикрутить, и дырку под межсекционную стяжку сделать (после выставления по-уровню).
Ветеран-3
шкаф на дин-рейку?! чего только эти русские не придумают… ))))
Наука
psm, там не совсем дин-рейка. Просто похожая на нее, чуть боболее и чуть потолще железяка. Современный крепеж шкафчиков на нее и расчитан — позволяет двигать любую сторону шкафа по вертикали и отклонять шкаф от точки подвеса
При монтаже навесных кухонных ящиков на din рейку, ее надо резать кусками под каждый ящик, или одну — на всю длину?
Просто если одну на всю длину, то ящики висят с наклоном.
Давайте я расскажу как надо и как можно
Монтажная планка (крепёжная полоса), действительно, похожа на din-рейку. Выглядит она вот так (видны насечки про которые говорил Akor):
Если делать по уму, то ящики должны быть запазованы с задней стороны и в эти пазы вставлена ДВПО. Паз проходит на расстоянии 16мм от заднего края детали. Что это даёт? Это даёт возможность прижать весь верхний модуль к стене, чтобы избежать того самого наклона. В этом случае, монтажная планка ломается на отрезки по сантиметров 6 (на фотографии выше, это два деления) и каждый ящик вешается отдельно на две такие полоски. Это более трудоёмко, но гораздо более эстетично и, как говорится, по букварю.
Замена автоматического выключателя в щитке
Если откроете крышку электрического щита, то увидите, что все модули зафиксированы на металлической полосе, которая называется DIN-рейкой. Ширина пластины – 3,5 см, каждый модуль занимает 1,75 см.
Для установки потребуется следующий инструмент:
- плоскогубцы;
- отвертки – крестообразные и прямые;
- инструмент для резки кабеля, например, кусачки;
- индикаторная отвертка;
- стриппер для удаления изоляции;
- кримпер только для многожильного кабеля.
Первое, что необходимо всегда делать перед любыми манипуляциями в электрическом щите, – обесточить его и проследить, чтобы во время работы никто случайно не подключил питание. Для подстраховки следует использовать индикаторную отвертку и проверить отсутствие напряжения.
Далее берете приобретенный заранее автоматический выключатель и прикрепляете его к DIN-рейке так, чтобы он встал в один ряд с аналогичными устройствами. Если по краям осталось свободное место, то модуль лучше зафиксировать специальными ограничителями – металлическими скобами на винтах.
Установка не требует специального крепежа, так как защелка находится прямо на корпусе устройства, достаточно прислонить его к рейке и немного нажать. Чтобы снять вышедший из строя прибор, защелку придется ослабить отверткой
Подключение элементов с несколькими полюсами имеет различия:
- 2-полюсные – левая часть: верх – фаза, низ – фаза цепи; правая часть: верх и низ – ноль;
- 3-полюсные – верхние части – фазы по порядку, нижние – фазы цепи в соответствующем порядке;
- 4-полюсные – как 3-полюсные, но крайний правый модуль – ноль.
Как видите, главный принцип подключения в том, что вход подключается к верхним клеммам, выход – к нижним. Провода, как правило, выведены в щиток. Для удобства использования их группируют при помощи стяжек.
Важно правильно распределить места подсоединения кабеля. Для однополюсных устройств: фаза, идущая с УЗО или аппарата ввода, подключается к верхней клемме, фаза цепи – к нижней (+). Протянув концы проводов к соответствующим клеммам, расположите их свободно, без натяжки, а лишнее удалите кусачками
Протянув концы проводов к соответствующим клеммам, расположите их свободно, без натяжки, а лишнее удалите кусачками
Строительным ножом или стриппером снимите часть изоляции – длина оголенного провода –составляет около 1 см
Протянув концы проводов к соответствующим клеммам, расположите их свободно, без натяжки, а лишнее удалите кусачками. Строительным ножом или стриппером снимите часть изоляции – длина оголенного провода –составляет около 1 см.
Если используете подручный инструмент, старайтесь не повредить кабель в поперечном направлении, чтобы не спровоцировать залом.
Протягивая провода в щитке, старайтесь их не перегибать, не делать как можно больше поворотов и заломов, а также не натягивать, как струну
Присоединение фазы можно оборудовать с помощью гребенки – специальной шины с необходимым количеством полюсов. Вместо гребенки также используют самодельные перемычки из провода ПВ3.
Два провода в одну клемму помещать нельзя, поэтому их необходимо обжать наконечником НШВИ.
Многожильные провода обязательно нужно обжать – прикрепить наконечник НШВИ. Подручный инструмент не подходит, лучше используйте специальное приспособление, напоминающее кусачки, – кримпер
Подготовленные провода вставляем в специально предназначенные отверстия.
После того как провода зачищены и вставлены в клеммы, их необходимо зафиксировать с помощью аккуратного закручивания крепежа отверткой
По правилам, устройство необходимо промаркировать, чтобы обозначить его принадлежность к определенной цепи. Аналогичная маркировка должна присутствовать и на защитной крышке щита.
Разновидности DIN-реек
Ввиду того, что для крепления модульной розетки зачастую используют дин рейки, рассмотрим их разновидности.
В зависимости от профиля различают несколько видов приспособления:
Ω-тип (Омега) или ТН35. Свое название данный тип получил благодаря изогнутым наружу концам рейки. В сечении изделие напоминает букву Омега греческого алфавита. Иное название взято из-за унифицированного размера, ее ширина составляет 35 мм. Этот вид является модерновой и наиболее используемой разновидностью приспособления. В нашей стране она классифицируется как рейка для установки и крепления низковольтных приборов управления и распределения. Кроме того, есть вспомогательная модификация типа Омега с уменьшенной шириной и толщиной профиля. Она не предназначена для монтажа оборудования, но используется для крепления зажимов с тем, чтобы соединять провода монтируемых приборов.
G-тип. По внешнему виду изделие напоминает букву G латинского алфавита – от этого и получило свое название. Его концы загнуты во внутреннюю часть профиля, один из которых меньше и ниже другого. Применяется при установке и обсаживании колодок для соединения проводов, аппаратных зажимов и клемм.
С-тип. Также, как и предыдущий тип, данная разновидность получила название благодаря форме профиля, концы которого загнуты внутрь и имеют одинаковую длину, напоминающий букву С. Область применения рейки данного типа аналогична G-типу. Тем не менее, определенные устройства или дополнительные приборы, которые требуется установить в щитке, крепятся исключительно на такую форму рейки.
Кроме своей конфигурации дин рейки различаются по материалу изготовления:
- Сталь со специальным покрытием. Является одним из основных видов материала. Дополнительный слой покрытия обеспечивает защиту изделия от негативного воздействия внешней среды и предотвращает коррозионное разрушение.
- Медь.
- Алюминий.
В зависимости от производителя приспособления могут иметь отверстия или насечки, позволяющие без труда их закрепить или разделить на отрезки необходимой длины.
Касательно размеров реек, следует заметить, что они стандартны:
- 35х7,5 мм – наиболее распространенный вариант ввиду того, что большинство электроприборов рассчитано для монтажа посредством реек с данными параметрами;
- 35х15 мм – используется в некоторых областях промышленности для монтажа и крепления профессиональных электротехнических установок;
- 15х5 мм – применяется для установки нестандартных навесных установок, задействованных в узких промышленных областях.
90.02 Розетка на DIN рейку, 8PIN, 10А, 250В~, на панель, Finder
