Правила монтажа и схемы установки воздуховода

Трудовые ресурсы

Ключевую роль при проведении любых установочных действий, естественно, играет персонал, выполняющий монтажные, пусконаладочные и прочие строительные работы. Одним из главных требований при проведении строительных мероприятий является наличие лица, ответственного за охрану труда, ТБ, а также выполнение требований и норм санитарии, пожарной безопасности, охраны окружающей среды, выполнение плана действий в случае аварийных ситуаций, выдачу нарядов-допусков и многие другие аспекты. Как правило, таким полномочным лицом назначается бригадир или мастер, а его ответственность закрепляется приказом по предприятию, которое проводит монтаж вентиляционных систем.

Охрана труда рабочих

Основные требования в отношении охраны труда на площадке, где проводится монтаж сети воздухообмена, касаются:

1. Наличия средств индивидуальной защиты (СИЗ);
2. Наличия спецодежды и обуви;

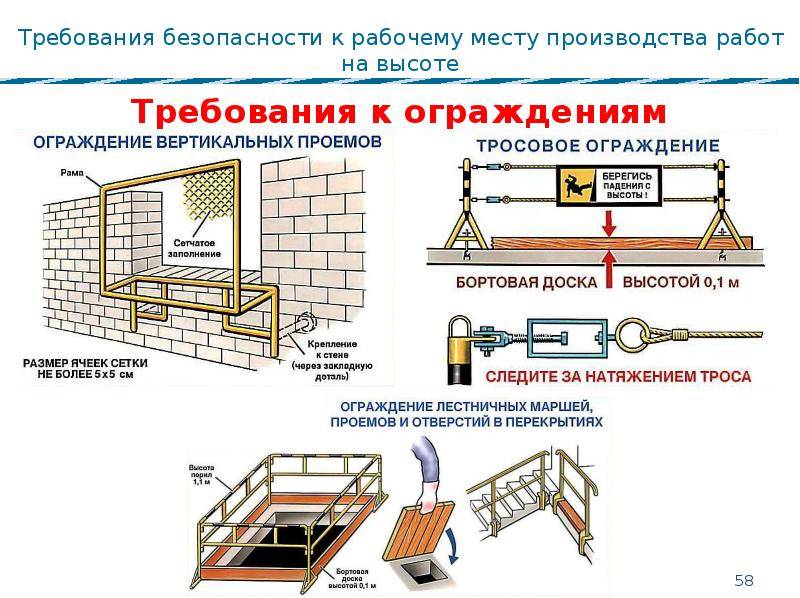

3. Ограждения рабочей зоны;
4. Обеспечения соответствующего освещения на площадке;
5. Соблюдения режима смены-отдыха персонала.

Для максимального соблюдения правил охраны труда при организации вентиляции рабочая зона должна быть оборудована огнетушителями. Кроме того, на площадке, а также рабочих местах технологов и инженеров должны быть аптечки с медикаментами и наборами для оказания первой медицинской помощи.

Немаловажным также является проведение вводных инструктажей по безопасности перед началом установки, а рабочие, задействованные в монтаже должны пройти (и иметь соответствующее подтверждение) обучение правилам обращения с вредными и опасными веществами, технологии проведения установки, противопожарной безопасности и первой медицинской помощи. Каждый рабочий перед началом смены должен получить наряд-допуск, выданный и оформленный согласно процедурам, принятым в компании.

Свидетельство о прохождении обучения

Налагаемые запреты

Безусловно, стандарты и правила не только обозначают те моменты, выполнение которых обязательно при проведении монтажных действий. Они также оговаривают запреты, существующие при ведении указанных действий. Так, при установке систем воздухообмена запрещено:

1. Допуск к производству лиц младше 18 лет;
2. Допуск к работам лиц, не имеющий подтверждения прохождения медосмотра и инструктажа по технике безопасности;
3. Начало установки без предварительной инспекции и осмотра оборудования и инструмента;
4. Расположение газовых баллонов рядом с электропроводами;
5. Размещение газовых баллонов в зонах прямого воздействия солнечных лучей;
6. Нахождение на площадке без СИЗ.

Газовый баллон с проводкой

Особенности установки вентиляционных воздуховодов

Способы крепления воздуховодов.

Жесткие вентиляционные короба (и трубы) изготавливают из черных, нержавеющих марок стали, из «нержавейки» или алюминия и его сплавов. В ходе монтажа воздуховоды жестко прикрепляются к поверхности стен или подвешиваются к потолку. В первом случае используются специальные поддерживающие шпильки, изготовленные из стали, либо L-образные профили, которые жестко прикрепляются к стенам и воздуховодам. Количество, толщина профилей определяются исходя из массы коробов. В ряде случаев для того, чтобы вибрация проходящего воздушного потока не передавалась на стены, потолок, устанавливают резиновые прокладки: их монтируют между поддерживающими профилями, шпильками и самим коробом. Воздуховод может крепиться в вертикальном или горизонтальном положении. Каждый метод имеет свои характерные особенности. При этом способы фиксации больших (более 1 м сечением) и малых коробов также различаются.

Вертикальное и горизонтальное крепление

При вертикальном креплении необходимо обеспечить плотное прилегание хомута к корпусу. Если применяются короба с сечением более 1 метра, то фиксация к стенам должна производиться на расстоянии 4 метра. При прохождении вентиляционных коробов через несколько этажей крепления устанавливаются в межэтажных перекрытиях. Одно из основных правил, которое необходимо соблюдать при фиксации воздуховодов, крепление не к фланцам, а к корпусу короба (в обхват) или трубы.

Если вентиляционный короб имеет сечение 1 метр и более, то при горизонтальном креплении (подвешивании) применяются металлические траверсы. При свободном подвешивании через пару одинарных подвесок необходимо устанавливать одну двойную. Длина каждой подвески составляет 0,5- 1,5 метра. Крепятся они посредством кронштейнов при помощи дюбелей и строительных пистолетов либо на заранее заложенные при строительстве элементы. При этом должно учитываться минимально допустимое расстояние от поверхности короба до стены и потолка.

При монтаже прямоугольных коробов-воздуховодов, труб, имеющих малый диаметр или сечение (до 1 метра), для подвешивания используются хомуты, изготовленные из полоски металла толщиной 2 мм и шириной 20 мм. Места фиксации следует разметить заранее. Если предполагается устанавливать воздуховоды, предназначенные для вывода воздуха с большой влажностью, то короба или трубы монтируются с расчетным уклоном в сторону дренажных устройств.

Процесс монтажа вертикальной вентиляции

Первое, что нужно сделать – это произвести разметку тех мест, где будут располагаться крепежные элементы. После этого начинается установка этих деталей и подвод частей воздуховода непосредственно к месту осуществления всех работ. В этом процессе нет ничего сложного, все этапы работы можно осуществить своими руками.

Работа начинается с закрепления кронштейна, подъемника и консоли на наружной стене. Отдельные детали собирают в целые конструкции. Для подъема собранной части производится установка специального зонта. Используя растяжки, ее выравнивают и производят фиксацию. После этого части конструкции объединяют и закрепляют. Для того чтобы удлинить воздуходув, можно нарастить конструкцию снизу, удлинить сверху или же прибегнуть к методу выдавливания.

При необходимости увеличения пролета в таких местах, как наружная стена, конструкцию наращивают снизу. Производится установка лебедки и канат опускается в шахту. Используя подъемники, производится монтаж крепежа и только после этого начинается сборка самого воздухопровода. Звенья поочередно на канате поднимают к тому месту, где и будет осуществляться установка. Когда будет установлена последняя из деталей, лебедку уже можно снять и закрепить части, которые осталось осуществить с помощью зонта.

Усиление воздуховода

Бывают случаи, когда воздухопровод весит гораздо больше, чем могут поднять механизмы, которые используются. В этом случае лучше удлиняют всю систему сверху. Сборка блоков осуществляется так же, как говорилось выше и после этого соединяют способом наращивания сверху. Первым делом следует каждую из частей укрепить на созданных опорах и только после этого второй из кусков следует поставить на то место, которое соответствует указанному проектом. Канат к первому фрагменту опускают именно от него. После этого всю конструкцию необходимо снять и переставить на первый из кусков.

С помощью лебедки требуется натянуть трос и освободить от крепления тот фрагмент, который был первым. Таким же способом укрепляют и второй. Таким образом можно осуществить наращивание вверх до того уровня, который нужен.

Такой метод, как выдавливание, принято использовать в тех случаях, когда появляется надобность проводить воздуховод в штреках шахт или в проемах, которые имеются в кровле. Стоит установить пару лебедок, в стену же вставить элементы крепления. Из деталей, которые есть в наличии собрать фрагмент крепежа, после чего к низу крепят плиту, на которой есть проушины. Именно в них и происходит завод канатов лебедок. Подъем конструкции желательно осуществлять до того момента, пока верхний фланец не станет заметен на крыше. Выступ при этом должен быть не более полуметра. На необходимой высоте закрепляются все фрагменты. С помощью тросов объединяют с самой крышей. Таким образом, производится крепление воздуховодов к потолку.

Способы крепления воздуховодов

Крепление вертикальных воздуховодов устанавливаются естественно по-разному. Горизонтальные системы круглого типа можно монтировать тремя способами. Методы их крепления выглядят так:

• с помощью хомута и шпильки происходит крепление воздуховодов к стене;
• благодаря перфоленте, хомут здесь не понадобится;
• при помощи хомута для крепления воздуховодов и перфоленты.

Прямоугольные системы монтируют с помощью деталей креплений воздуховодов:

• профиля z-образной формы и шпильки;
• L-образного профиля и шпильки;
• траверса и шпилька. Таким способом происходит крепление воздуховодов к потолку.

Крепеж для воздуховодов можно зафиксировать благодаря струбцине, анкеру и R, V-образного кронштейна.

При установке креплений для вытяжки, необходимо соблюдать расстояние благодаря нормативным, общепринятым стандартам.

Нормативные расстояния по отношению к строительным конструкциями инженерным коммуникациям

Наряду с правилами монтажа вентиляции есть ограничения, связанные с дистанцией инженерных и строительных строений. При них крепление воздуховодов вентиляции не допускается:

• между потолком и вентиляционной коммуникацией округлого типа — 100 мм, между стенами – 50мм;
• строение прямоугольных воздуховодов и колонны из железобетона должны быть на расстоянии:

— 100 мм при стороне вентиляции 400 мм;

— 200 мм при стороне вентиляционной системы от 400 до 800 мм;

— 400 мм при стороне вентиляции от 800 до 1500 мм.

• расстояния между коммуникациями и вентиляцией должно как минимум 250 мм;
• дистанция между кабелями электричества и вентиляцией должна составлять 300 мм;
• на дистанции не менее одного метра должны проходить строительные элементы и стыки систем вентиляции.

Присоединение вентиляторов, анемостатов и регулирующих решёток

Для вытяжки воздуха при естественной тяге применяются круглые и прямоугольные решетки. Часть из них имеет ручную регулировку объёма проходящего воздуха.

Для принудительной тяги используются вентиляторы. Большая часть из них устанавливается на входе или выходе вентиляционной системы. Выпускаются также вентиляторы, встраиваемые непосредственно в трубу, имеющие название канальных.

Круглые решетки, анемостаты и внешние вентиляторы имеют с одной стороны круглое присоединение, как у фитинга и входят непосредственно в круглую трубу соответствующего диаметра. Для завершения прямоугольного канала вентилятором используются соединители-переходники с прямоугольной части на круглую трубу, внутрь которой уже входят вентиляторы и воздухораспределительные элементы.

Канальные вентиляторы не имеют декоративного обрамления. С одной стороны они имеют диаметр круглого фитинга, с другой – диаметр трубы. Соответственно, для размещения в трубе, следует из нее вырезать часть, в которую с одной стороны вентилятор входит непосредственно в трубу, а с другой – соединяется с ней через уже известный соединитель СКП.

Схема присоединения оконечных вентиляторов, декоративных и регулирующих устройств к круглым трубам воздуховодной системы дана ниже. Здесь же показана схема перехода на эти элементы с прямоугольных воздуховодов.

Внешний вид переходников с прямоугольных труб на круглые фитинги показан ниже.

1. Переход СПКП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор.
2. Угловой переход СКФП с прямоугольной трубы на круглый фитинг, соединитель СКП, вентилятор.
3. Прямоугольный тройник ТФП с фланцевым выходом на круглый фитинг, вентилятор, анемостат. Прямоугольная часть стыкуется с трубой напрямую, в круглую входят фитинг, вентилятор. Соединение с круглой трубой – через соединитель СКП.

Как совместить гипсокартонный потолок с воздуховодами

Воздуховоды прекрасно «уживаются» с гипсокартонными потолками. Полое пространство между потолочным перекрытием и ГКЛ отлично подходит для прокладки вентиляционных коммуникаций. Альтернативный вариант – закрыть воздуховод коробом из гипсокартона.

Прячем в потолочном пространстве

Если потолки в помещении достаточно высоки, с маскировкой вентканалов проблем не будет. Для монтажа в таких случаях больше всего подойдут плоские каналы прямоугольного сечения, с теплоизоляционным покрытием. Крепление воздуховодов выполняется как обычно. При этом контакт с металлопрофильным каркасом необходимо исключить, чтобы на него не передавалась вибрация и шумы.

Что устанавливается в первую очередь – вопрос личных предпочтений монтажников. Можно, например, произвести разметку подвесов потолка, затем собрать вентиляцию, а после неё – каркас под гипсокартон

Важно при этом совместить на площади потолка крепежную арматуру обеих конструкций без нарушения нормативов. Листы подшиваются после испытания вентиляционной системы

Закрываем коробом

Когда в квартире и без того низкие потолки, спрятать воздуховоды можно другим способом. Для этого основной потолок из ГКЛ максимально «прижимается» к перекрытию, а вентиляционные коммутации монтируются вдоль стен под коробом потолка второго уровня. Конечно, при этом расходы на воздуховоды и фасонные изделия несколько увеличатся, да и двухуровневая конструкция будет стоить дороже.

Если же с пространством совсем плохо, потолок оштукатуривается под покраску, а для вентиляционного канала собирается мини-короб из ГКЛ. При этом для комнаты будет достаточно небольшого количества стартового профиля и одного листа гипсокартона. При расчете необходимо учесть, что между воздуховодом и стенками короба должно оставаться небольшое пространство для циркуляции воздуха.

Как и в любом деле, при монтаже вентиляционных систем приветствуется творческий и новаторский подход. Однако не стоит забывать при этом о главном: любое нарушение нормативов и правил крепления воздуховодов к потолку приводит к лишним проблемам.

Общие правила

Система воздуховодов должна обеспечивать выполнение ряда функций, для которых каналы должны обладать следующими качествами:

• тепло- и шумоизоляция
• плотность соединений, герметичность
• установка в неиспользуемых участках объема помещений, компактность
• устойчивость ко всем нагрузкам, как внешним, так и внутренним, прочность

Правила монтажа воздуховодов изложены в СП 60.13330 (Отопление, вентиляция и кондиционирование) и в СП 73.13330.2012 (Внутренние санитарно-технические системы зданий). В них изложены нормы и требования к монтажу, определены допустимые параметры и виды несущих конструкций. В частности, указывается необходимость установки в отдалении от горячих поверхностей или установок, наличие заземления.

Установлены правила соединения и подвески всех типов воздушных каналов, определены правила подвеса к потолочной плите или несущему элементу

Особое внимание уделяется правилам герметизации воздуховодов, позволяющим уменьшить утечки или потери и повысить производительность системы

Методы крепления воздуховодов

Есть 4 способа крепления воздуховодов:

С помощью шпильки и профиля.

Более профессиональный способ крепления. Для его осуществления используют профиль с L либо Z образной формой.

С помощью шпильки и травеса

Этот метод крепления используют для монтирования тяжелых конструкций. Коробка уголок, которая установлена под нижний угол, уменьшает нагрузку на крепежи и способствует длительной жесткой поддержке короба.

Для того чтобы снизить уровень шума и пригасить вибрацию место крепления профиля прокладывают резиновым уплотнителем.

С помощью шпильки и хомута

Этот метод используют для монтирования круглых вентконструкций. Такая установка производиться на небольших участках конструкции из гибких труб. В основном используют только хомут.

Сравнительные характеристики расстояний между креплениями трубопроводов

Среди огромного многообразия полипропиленовых труб особенно хорошо зарекомендовала себя продукция от компании aquatherm. Если говорить о расстоянии между точками крепления, то при использовании обычных полипропиленовых труб фиксирование трубопровода выполняется с меньшим шагом, чем в случае труб aquatherm.

Так, например, если трубопроводная система, изготовленная из обычных ПП труб диаметром 25 мм, будет эксплуатироваться при 20оС, то расстояние между точками крепления должно составлять 95 см. А при использовании труб aquatherm, предназначенных для эксплуатации в таких же условиях, их фиксирование должно выполняться с шагом 1,3 м.

Таким образом, использование трубопроводной продукции aquatherm, позволяет не только изготовить прочный, надёжный и долговечный трубопровод, но и привести к существенной экономии денежных и временных затрат.

Аэродинамический расчет воздуховода

Чтобы определить размер воздуховода в разрезе, нужен эскизный вариант воздушной сети. Сначала вычисляют площадь сечения. Для круглой трубы диаметр находят из формулы:

D = √4S/π

Если сечение прямоугольное его площадь находят, умножив длину стороны на ширину: S = A x B. Вычислив сечение и применив формулу S = L/3600V, находят объем воздухозамещения L в мᶾ/ч.

Скорость движения воздуха в воздуховоде в районе приточной решетки рекомендуют брать в пределах от 2 до 2.5 м/с для офисов и жилья и от 2.5 до 6 м/с на производстве. В магистральных воздуховодах — от 3.5 до 6 в первом случае, от 3.5 до 5 — во втором и от 6 до 11 м/с — в третьем. Если скорость будет превышать эти показатели, возрастет уровень шума сверх нормативного значения. Коэффициент 3600 согласовывает между собой секунды и часы.

Использование табличных значений упростит процесс расчета. Иногда чтобы уменьшить шум в системе, применяют трубы с сечением, превышающим по размерам расчетную величину. С экономической точки зрения такое решение нерационально. Объемные каналы стоят дороже и крадут пространство (+)

Из таблицы, ориентируясь на скорость воздушного потока, можно взять и ориентировочный расход воздушной массы.

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на “Постановление правительства Москвы”. Там есть такой двоякий пункт 3.4 “Об утверждении нормативов по эксплуатации жилищного фонда.”

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Монтаж воздуховодов

Монтаж воздуховодов – это одна из наиболее сложных операций при установке системы вентиляции и кондиционирования. Зачастую вентиляция решает широкий спектр задач: помимо классических функций воздухообмена и контроля температуры, в помещении можно дополнительно поддерживать необходимый уровень влажности, контролировать чистоту приточного воздуха или очищать от посторонних примесей вытяжной воздух.]

В зависимости от типа и назначения схема вентиляционной системы может существенно различаться. Однако основную функцию транспортировки воздуха на расстояние выполняют воздуховоды

С целью максимальной эффективности системы вентиляции и кондиционирования важно правильно подобрать тип воздушных каналов, корректно рассчитать их сечение и без ошибок установить. Даже в том случае, когда проект рассчитан верно, нарушение технологии монтажа может привести к нарушениям в работе системы

Важно: в вытяжной системе вентиляции используется только один воздуховод, а для реализации приточно-вытяжной системы необходимо проложить два отдельных канала – по одному подается чистый воздух, по второму выводится загрязненный

Система вентиляции в частном доме

Проектирование и монтаж системы вентиляции в одноквартирном жилом доме выполняют с учетом требований к эксплуатационным характеристикам

Вентиляция в частном доме может быть, как с естественным, так и с механическим побуждением воздухообмена, с удалением и притоком воздушных масс через воздуховоды. Главное, чтобы в помещениях поддерживалась чистота воздуха.

Отработанные воздушные массы с неприятным запахом или содержащие вредные вещества, например, продукты сгорания топлива, выводятся непосредственно наружу. То есть они не должны каким-либо образом проникать в другие помещения.

Для обеспечения воздухообмена в большом частном доме требуется вентиляционная система, включающая в себя систему воздуховодов, обеспечивающих вывод загрязненных воздушных масс и приток свежего воздуха

Обязательно обеспечивают удаление и приток воздуха в кухне, санузле, котельной. Регламентируется минимальная производительность вентиляционной системы с полным или частичным воздухообменом в заданный промежуток времени.

При организации вентиляционной системы, отвечающей установленным требованиям и способной обеспечить комфортный микроклимат, важно правильно определить конфигурацию воздуховодных магистралей, позаботиться о герметизации вентиляционных отверстий, мест пропуска труб через стены и перекрытия с целью предотвратить возникновение мостиков холода и не допустить проникновения в дом грызунов и насекомых

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.1.003-2014 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.036-81 Система стандартов безопасности труда. Шум. Допустимые уровни в жилых и общественных зданиях

ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов

ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31532-2012 Энергосбережение. Энергетическая эффективность. Состав показателей. Общие положения

ГОСТ 31937-2011 Здания и сооружения. Правила обследования и мониторинга технического состояния

ГОСТ Р ЕН 355-2008 Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Амортизаторы. Общие технические требования. Методы испытаний

ГОСТ Р ЕН 362-2008 Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Соединительные элементы. Общие технические требования. Методы испытаний

ГОСТ Р ЕН 363-2007 Система стандартов безопасности труда. Средства индивидуальной защиты от падения с высоты. Страховочные системы. Общие технические требования

ГОСТ Р ЕН 13779-2007 Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования

ГОСТ Р 53299-2013 Воздуховоды. Метод испытаний на огнестойкость

СП 5.13130.2009 Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования (с изменением N 1)

СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности

СП 50.13330.2012 «СНиП 23-02-2003 Тепловая защита зданий»

СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума»

СП 59.13330.2016 «СНиП 35-01-2001 Доступность зданий и сооружений для маломобильных групп населения»

СП 60.13330.2016 «СНиП 41-01-2003 Отопление, вентиляция и кондиционирование воздуха»

СП 61.13330.2012 «СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов» (с изменением N 1)

СП 68.13330.2011 «СНиП 3.01.04-87 Приемка в эксплуатацию законченных строительством объектов. Основные положения»

СП 73.13330.2012 «СНиП 3.05.01-85 Внутренние санитарно-технические системы зданий»

СП 112.13330.2011 «СНиП 21-01-97* Пожарная безопасность зданий и сооружений»

СП 131.13330.2012 «СНиП 23-01-99* Строительная климатология» (с изменением N 2)

СП 255.1325800.2016 «Здания и сооружения. Правила эксплуатации. Основные положения»

СанПиН 2.1.2.2645-10 Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях

СанПиН 2.1.3.2630-10 Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность

СанПиН 2.2.4.548-96 Гигиенические требования к микроклимату производственных помещений

СанПиН 2.4.1.3049-13 Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций

Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов (сводов правил и/или классификаторов) в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил можно проверить в Федеральном информационном фонде стандартов.

Установка и монтаж вентиляторов

Перед установкой выбранного устройства на крышу следует учесть несколько немаловажных факторов, среди которых:

• размеры и тип выбранного вентилятора;
• конструкция крыши и ее кровельный материал;
• угол наклона кровли.

Габариты крышного вентилятора определяют, прежде всего, тип его крепления. Для того чтобы надежно закрепить на крыше большой промышленный вентилятор понадобится гораздо больше усилий, чем для установки небольшого бытового устройства дымовыведения.

В зависимости от используемого материала кровли может быть применен один из двух основных типов монтажа вентилятора:

• Монтаж на твердой кровле. В этом случае вентилятор просто крепится на продолжении вентиляционных шахт, которые выполнены из твердых материалов — кирпича и бетона. Таким образом, достигается наибольшее сцепление и надежность собранной конструкции.
• Монтаж на мягкой кровле гораздо более сложный и зависит от множества условий. Поэтому конкретные решения для стыковки и крепления вентилятора к соответствующим системам должны применяться исходя из сложившейся ситуации. Четких правил тут нет, однако монтаж крышных вентиляторов в любом случае должен быть надежным и продуманным.

Угол наклона хоть и не является критичным фактором при установке вентилятора, но в значительно мере влияет на особенности его размещения на поверхности.

Имеющая система вентиляции должна быть соответствующим образом закреплена во избежание различных деформаций ввиду неустойчивости, обусловленной сложной конструкцией кровли.

Напоследок

Надеемся, все вышеприведенные советы и рекомендации по выбору и установке крышных вентиляторов дымоудаления помогут вам сориентироваться в разнообразии современных вентиляционных систем, определиться с необходимыми именно вам устройствами, а так же помочь с их монтажом на месте.

https://youtube.com/watch?v=XbT8Gr9uia0

Понимание ключевых характеристик и функциональных особенностей различных устройств для выведения дыма помогут вам принять осознанное и продуманное решение о целесообразности приобретения того или иного крышного вентилятора, разобраться с тонкостями его установки и использования.

Все это продлит срок эффективной службы систем вентиляции на долгие годы, при этом вам не потребуется обращаться за помощью к специалистам — ведь, обладая такими знаниями, вы сможете справиться практически с любой поставленной задачей самостоятельно.

Помогла ли вам статья?

ДаНе очень

Какие используют способы для фиксации

Выбор типа монтажа и особенностей крепежа обусловлен сечением отверстия (круглое или квадратное) и местом крепления оборудования (шахта или стена дома).

Для крепежа применяют:

• Кронштейн в виде уголка, элементы конструкции скрепляются с уголком шурупами, винтами;
• Кронштейн в виде буквы Z. Лучше всего он подходит для сечения прямоугольной формы. Скрепляются элементы также с применением винтов или шурупов;
• Шпильки и профиль. Для обеспечения дополнительной звукоизоляции возможно использование резинового профиля;

• Перфолента. Наиболее подходящий вариант для того, чтобы зафиксировать воздухообменник в виде круглой трубы. Для выполнения такого вида фиксации выполняется петля, затем производится ее крепеж к болту в тех местах, где элементы вентиляции соединяются между собой. Преимуществом этого варианта фиксации является его дешевизна, но есть у этого варианта и недостаток, нет достаточной жесткости, поэтому труба может вибрировать;

• Хомуты для крепления хорошо дополняют фиксацию с помощью перфоленты, позволяют значительно снизить уровень шумности. Этот метод обладает ограничениями в применении, подходит для труб диаметром, не превышающим 20 см;
• Хомут, дополненный шпилькой;
• Анкер. Для такого варианта фиксации требуется отверстие, выполненное заблаговременно, шпилька;
• Траверс в сочетании со шпилькой. Наиболее подходящий вариант для фиксации трубы с прямоугольным сечением и большого размера. Опора воздухообменника при таком варианте приходится на траверсу;
• Металлическая балка со струбциной и закрепленной на ней шпилькой.

Выводы и полезное видео по теме

Монтаж системы вентиляции в частном доме не требует привлечения подъемных кранов и другой спецтехники, но уже при разработке проекта необходимо учесть особенности планировки дома, расположение строительных конструкций на пути вентиляционной магистрали.

Приблизительно, «на глаз» невозможно определить длину звеньев воздуховодов и расстояние между креплениями. Для этого нужно знать нормативы и на их основе выполнить расчеты, исходя из конкретных условий. В результате правильно выполненной работы ваш дом будет оснащен эффективной и долговечной системой вентиляции для комфортной жизни.
