Поэтапная инструкция монтажа фундамента стаканного типа

Приступать к строительству фундамента стаканного типа можно только после создания проекта, точно рассчитанного специалистами. В этом проекте должен учитываться вид нагрузки: при центральной используются опорные плиты квадратного сечения, при боковой – прямоугольного. Вид башмака и его сечение зависят от грунта и несущей способности фундамента.

Но независимо от размеров и вида, фундамент должен изготавливаться из бетона марки М200 с впитыванием влаги до 5% максимум от собственного объема (обозначается маркировкой В2). Для армирования используется арматура класса А2 или А3 для сварных конструкций.

Установка фундамента из готовых блоков

Первое, из чего начинается любое строительство – обеспечение подъездной дороги к объекту. Не стоит экономить на щебенке – вес каждого блока варьируется от 1,3 до 5,8 тонн, так что тяжело груженые фуры по грунтовке после дождей могут не проехать. Когда на стройку доставлен кран, экскаватор и все материалы, можно приступать к устройству фундамента:

1. Выкапываются котлованы под стаканные блоки согласно разработанному проекту. Сначала экскаватором, а потом выравниваются по нивелиру вручную лопатами.

На дно обязательно насыпается минимум 30 см песчано-гравийной подушки, которая должна быть больше будущей плиты основания на 30 см. Сначала – гравий, который трамбуется и выравнивается по уровню. Потом такой же толщины слой увлажненного песка. Если песок поливается со шланга, нужно быть предельно аккуратным, чтобы не намочить земляное дно.
Если дно котлована и песчаная подушка не выровнены, не добиться равномерного распределения веса.
Согласно проекту, размечается центральная точка для каждого котлована, по которой будет выверяться положение плиты основания и башмака. С помощью крана блоки переносятся к котловану, а два строителя на весу выравнивают их согласно разметке и после этого кран опускает блок.

Выбранным из котлованов грунтом производится обратная засыпка установленных стаканов.

После того, как все стаканы засыпаны, с помощью крана устанавливаются железобетонные колонны.

Фундаментная балка укладывается на стаканы между колоннами – для нее не нужно дополнительно заливать ленточный фундамент. А уже на эту балку будет ставиться бетонная стеновая панель.

Скорость установки готовых стаканов действительно впечатляет – за неделю можно поставить до 130 стаканов и сразу же приступать к возведению стен, не дожидаясь застывания фундамента, как это происходит при заливке.

Устройство монолитного фундамента

Несмотря на то, что стоимость готовых стаканных блоков не так и высока, практически всю денежную выгоду нивелирует сложная и дорогостоящая доставка многотонных башмаков. В некоторых случаях гораздо проще залить фундамент на месте, заказав несколько бетономешалок с готовой смесью. Самостоятельно замешивать бетон не стоит – добиться нужной марки не получится. Процесс устройства не очень отличается от установки готовых блоков:

1. Выкапываются котлованы, выравнивается дно, укладывается и трамбуется песчано-гравийная подушка.
2. Делается подбетонка – тонкий и ровный слой цементного раствора, который предотвратит потерю бетонного молочка.

На подбетонку устанавливается армирующий каркас для будущего стакана. Сваривать можно арматуру только с соответствующей маркировкой, если арматурные пруты не предназначены для сваривания, их связывают поволокой.

Вокруг армирования устанавливается опалубка, повторяющая форму стаканного блока. Если же планируется установка железных колонн, вместо пустой ниши внутри башмака делается монолитный стакан с вмурованными анкерами из высокопрочного металла.

Когда опалубка готова, можно приступать к заливке бетона. Не стоит забывать вибрировать бетон погружным вибратором до полного исчезновения пузырьков воздуха, поднимающихся из глубины. Если этого не делать, под весом стен и перекрытий основание может начать трескаться.

Снимается опалубка после того, как бетон затвердеет – ориентировочно на третий день после заливки. Остаточную прочность бетон набирает только через месяц, все это время фундамент нужно поливать и укрывать.

Только после того, как фундамент остаточно затвердеет, можно приступать к обратной засыпке и установке колонн.

Для понимания процесса, на видео показано, как заливается подобный тип фундамента:

С этим читают

Подготовка к возведению

Подготовка включает:

• планировку – опоры монтируют по углам, на участках примыкания и пересечения стен, на протяжении несущей стены через 3–6 м и под каждой колонной;
• разметку и выемку земли на необходимую глубину;
• если глубина залегания велика, то на дно ям укладывают песчаную или бетонную подложку;
• сооружение опалубки.

Глубина залегания и высота бетонной подложки определяется весом здания и рыхлостью почвы.

Инструменты и материалы

Для строительства нужны:

• доска или фанера для опалубки;
• песок, битый кирпич, гравий для подушки;
• бетон марки М300, М400, М600;
• рубероид или другой пленочный материал для гидроизоляции;
• анкерный крепеж для металлических колонн.

Для работы понадобятся следующие инструменты и приспособления:

• капроновый шнур и деревянные колья для разметки;
• совковая и штыковая лопаты;
• отвес, строительный уровень, рулетка;
• ручная трамбовка.

Как рассчитать?

Исходными данными для расчета служит нагрузка, которую оказывает колонна, и результаты инженерно-геологических исследований.

К первым относятся:

1. Вертикальная нагрузка – вес колонны и величина нагрузка, передаваемая на нее стенами и кровлей.
2. Изгибающий момент.
3. Поперечная – приходящаяся на опору от базы колонны.
4. Нагрузка при действии крутящих моментов в 2 плоскостях.
5. Полная ветровая и снеговая – рассчитывается по погодным данным региона.

К инженерно-геологическим данным относятся:

• свойства грунта;
• уровень грунтовых вод;
• глубина промерзания грунта.

По полученным данным рассчитывают величину опорных столбов для колонн.

Пример расчета под монолитную колонну

Вычисляют глубину залегания и сечение основания. В простых случаях параметр определяет максимальная глубина промерзания.

Для более точных вычислений используют формулу: df=kh*dfn, где:

• kh – коэффициент, принимаемый для фундамента отапливаемого дома;
• dfn – глубина промерзания.

Размеры основания рассчитывают по формуле: А=N/(R0-ȳd), где:

• N – вертикальная нагрузка, ее получают при расчетах каркаса здания;
• R0 – сопротивление грунта — величина представлена в справочнике СНиП 2.02.01-83;
• ȳ – средний удельный вес фундамента;
• d – глубина.

Для зданий выше 3 этажей расчет производят более сложные, с учетом краевой нагрузки.

Пример расчета под металлическую колонну

Материал не влияет на методику вычислений. Учитывать нужно глубину заглубления самой колонны. Поэтому используется та же самая методика расчета.

Для удобства исчислений непрофессионалам лучше воспользоваться онлайн-калькуляторами в Интернете.

В них указаны все требуемые параметры для вычислений. Расчет производится автоматически.

Монтаж колонн

Большинство металлических колонн размещается на сплошном фундаменте из бетона. Кода они готовятся к монтажу, на них наносят отметки, обозначающие продольную ось и верх фундамента. При установке колонны удерживают одним из таких способов:

• При помощи анкерных болтов, которые заделаны в фундамент. После того, как колонна выверена по двум перпендикулярным осям, места соединения заливаются цементным раствором.
• Напрямую фундаментной поверхностью, которая возводится до отметки фрезерованной подошвы у колонны. В этом случае цементный раствор дополнительно не подливается.
• С использованием стальных опорных листов. У них верхняя поверхность строгается. Заливка цементного раствора выполняется при необходимости.

Для удержания колонн с широкими башмаками и высотой до 10 м достаточно использовать одни только анкерные болты. Колонны с большей высотой и узкими башмаками необходимо также поддерживать расчалками в той плоскости, где жесткость конструкции минимальна.

• Крепление расчалок выполняется в верхней части колонны до того, как она будет поднята и размещена.
• Другой конец расчалок крепится к якорям или элементам фундамента, расположенных неподалеку.
• После того, как расчалки полноценно натянуты, стропы с колонны можно убирать.
• Полностью снимать расчалки разрешается только после того, как колонна закреплена при помощи постоянных элементов. Обеспечить устойчивость колонне можно подкрановыми балками или связями, которые размещаются после монтажа первых двух колонн, соединенной подкрановой балкой.

Когда выполняется монтаж колонн, размещаемых на фундаменте, то в ходе процесса их крепят анкерными болтами. Любые металлические прокладки, подкладываемые под основание, обязательно привариваются. В свою очередь, колонны, на верхних ярусах также скрепляются болтами или сваркой. На это соединение приходится высокая нагрузка, поэтому его прочность тщательно просчитывается при проектировании.

крепление металлических колонн при помощи анкерных болтов

Монтаж элементов металлических конструкций с помощью выверки достаточно трудоемкий и длительный по времени. Поэтому в последнее время все больше используется способ монтажа, который не требует выверки. Такой метод позволяет, как улучшить качество конструкции, так и сократить сроки, требуемые для возведения здания.

Безвыверочный монтаж требует подготовки металлоконструкции в процессе изготовки и непосредственно на стройплощадке. Чтобы увеличить точность конструкции, используются следующие технологические приемы:

• Раздельное изготовление башмака и опорной плиты;
• Фрезерование торцов двух ветвей колонн;
• Строгание опорных плит;
• Наличие 4 приваренных планок на опорной плите с нарезанными отверстиями для размещения болтов;
• Наличие осевых рисок на ветвях колонн.

Опорная плита размещается при помощи регулировочных болтов на опорных планках, которые бетонируются полностью в фундамент заподлицо, по аналогии с закладными деталями. Опорная поверхность плиты выставляется гайками таким образом, чтобы разница фактической отметки от проектного положения составляла не более 1,5 мм.

Когда ведется установка колонны, то осевые риски, нанесенные на ветвях, совмещаются с рисками на опорных плитах. Это обеспечивает достаточную точность размещения, после чего колонну крепят анкерными болтами. В этом случае не требуется дополнительно выверять колонну по высоте или осям. После того, как установлены расчалки, на колонны можно монтировать подкрановые балки. Когда подкрановые балки совмещены по осевым рискам с колоннами, их не требуется дополнительно выверять. После закрепления балок с колонн снимаются расчалки.

Фундамент под колонны

Все здания без исключения делятся на каркасные и бескаркасные. Промышленные сооружения чаще всего строятся каркасным методом, жилые бескаркасным. В качестве несущих элементов в каркасных зданиях выступают ригели и колонны, на которые в дальнейшем укладываются плиты перекрытия и стеновые панели.

Если в вашем строительстве используются колонны, то в зависимости от их вида выбирается тип фундамента. Колонны могут быть металлическими и железобетонными, и сегодня мы рассмотрим какой фундамент под колонны использовать в каждом случае.

Фундамент под железобетонные колонны

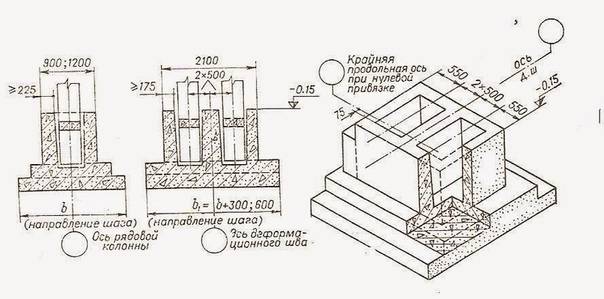

При установке железобетонных колонн выбирают фундамент стаканного типа, который может быть монолитным или состоять из сборных частей. Возводить ступенчатый фундамент можно только в том случае, если высота основы составляет выше 35 см. Также стоит учитывать, что сборный фундамент может иметь горизонтальную монолитную поверхность или наклонную.

Для строительства фундамента вырывается котлован, а далее по поперечным и продольным осям закрепляется кольями проектное положение самого фундамента. Застройщикам нужно помнить, что смонтировать сборный фундамент можно только в пределах закрепленного треугольника. Фиксирующие оси устанавливаются в плановые короба по отвесам, и опускаются с проволок.

Обязательно перед укладкой сборного фундамента нужно фиксировать положение осей на блоки. Если строительные блоки небольшого размера, тогда укладку осуществляют от оси, закрепленной струнами. Основание устанавливают в плановое положение с помощью отвеса. На финальном этапе строительства фундамента стаканного типа наносят четыре осевых риски по всем краям стакана, и измеряется величина отклонения от плановых меток.

Фундамент под колонны металлические

В процесс строительства фундамента под металлическую колонну входит: подготовка основания с полостью, расчет расположения фундамента по геодезическим особенностям, проектировка размещения, подбор заполняющего полость материала.

Монтаж металлических колонн состоит из целого ряда операций:

• Захват;
• Подъем;
• Наводки колонны на основания или встык;
• Выверка;
• Закрепление.

Для подъема применяется строповка металлических колонн или захват полуавтоматическими приспособлениями. Для предотвращения проскальзывания строп, при подъеме между стропами и колонной закладывают деревянные подкладки или распущенные пополам отрезки стальных труб.

Лучшим методом установки металлических труб называют безвыверочный метод монтажа. Принцип его состоит в том, что на фундамент под колонны устанавливают опорную плиту, а сами колонны устанавливаются по осям или на выверочные болты.

При строительстве фундамента необходимо особое внимание обратить на рихтовку, так как именно от этого зависит степень усадки колонн и всего здания. Рихтовку можно провести, как в процессе строительства основания, так и после

Чтобы провести данную процедуру, изначально проводится нивелировка конусных фундаментов, а далее рихтовка отдельных элементов.

При рихтовке всего каркаса просевшего здания, фундамент целиком не откапывается, поскольку давление пульпы позволяет преодолеть не только массу здания, но и грунта возле пазухи фундамента. В этом случае следует откапать лишь патрубок. Пространственную рихтовку собранной конструкции можно производить только после того, как установлена опалубка и ее соединения с внутренней конусной оболочкой и конусоподобным каркасом.

Когда пазух фундамента засыпан, кондуктор и опалубка демонтированы, а бетон затвердел, можно произвести безвыверочный монтаж колонны. Фундамент под колонны металлической на практике работает таким образом: сжимающая сила передается сверху вниз, а сила сжатия изначально воздействует на внешнюю оболочку, через торец фланга, а затем на внутреннюю оболочку.

Не стоит лишний раз упоминать, что монтаж фундамента под колонны является ответственным процессом, который лучше всего проводить специалистам. Только знающие свое дело мастера могут произвести грамотный расчет по установке колоны и устройству фундамента.

Как выполнить монтаж фундаментов стаканного типа?

Разновидностью столбчатого основания является фундамент стаканного типа для легких конструкций. Его изготавливают промышленным способом, при желании стакан тип Ф можно залить в опалубку сложной конструкции самостоятельно.

Модификации стаканных фундаментов

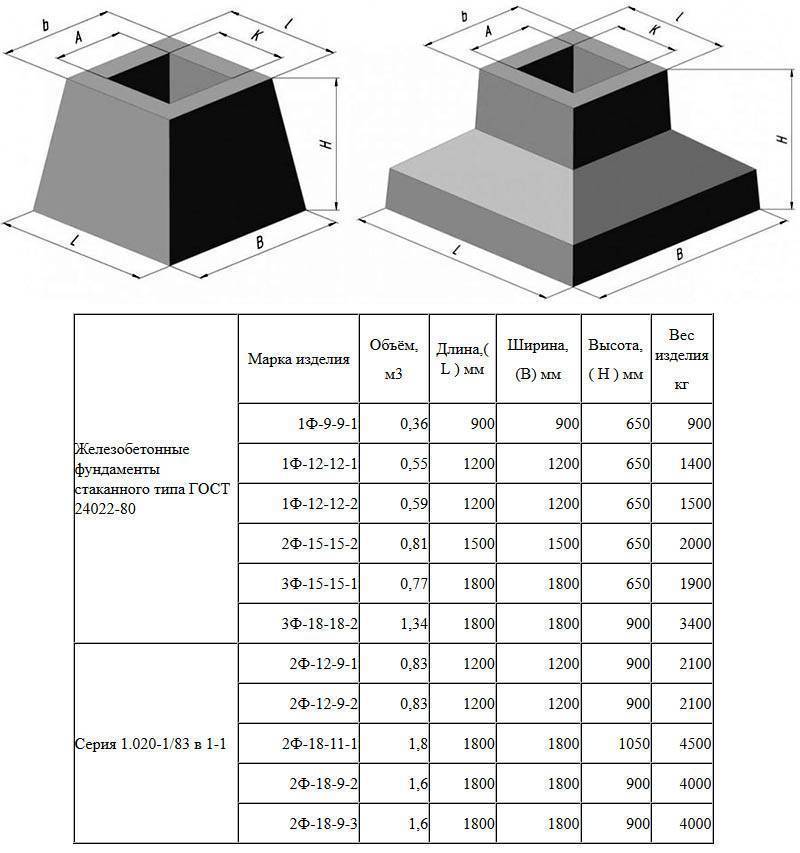

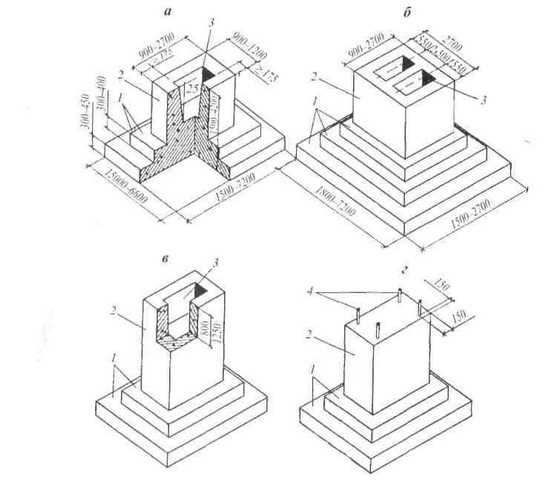

Существует несколько вариантов стаканов для столбчатых фундаментов, отличающиеся характеристиками:

• геометрия – столб квадратного сечения с глухим отверстием аналогичной формы с уширением книзу (плита); усеченный конус с глухим отверстием вверху
• размеры – высота 1 – 0,65 м, ширина, длина 1,7 х 1,7 м – 1,2 х 1,2 м
• назначение – для ограждений (ФО), заборов (1Ф), ЛЭП, колонн (Ф-1), сборный (2Ф)

Стаканы используются в с/х (фермы, ангары), при строительстве мостов, ЛЭП, гаражей, инфраструктуры.

Технология изготовления пошагово

Все железобетонные конструкции заливаются в опалубку, поэтому на начальном этапе необходимо собрать ее из отдельных щитовых элементов. Затем производится закладка армопояса, монтируется внутренняя часть опалубки, происходит заливка. Если опалубка находится на месте эксплуатации, отпадает необходимость транспортировки тяжелого изделия, аренды спецтехники для его перемещения.

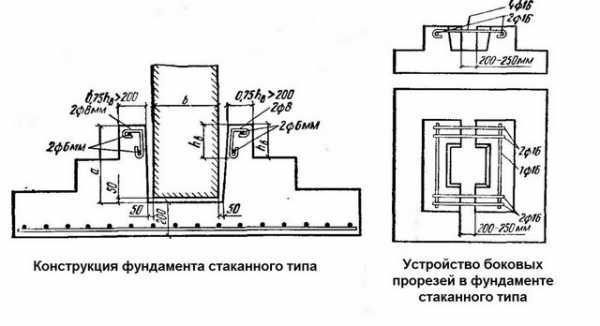

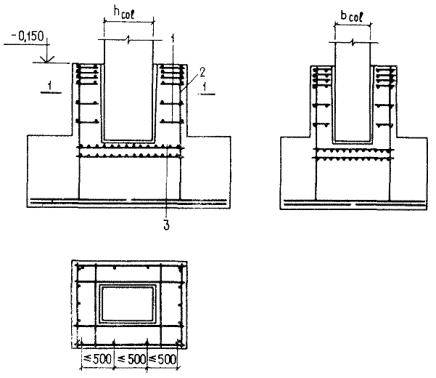

Армирование

После разметки осей стен, изготовления траншеи в месте монтажа создается бетонная подготовка толщиной 7 – 5 см. На бетонную подушку устанавливается каркас:

• нижняя сетка из арматуры периодического сечения 16 – 12 мм в размер уширения стакана (должна быть утоплена в бетона на 3 см минимум)
• вертикальные прутья такого же диаметра, приваренные к сетке
• горизонтальная обвязка гладкой арматурой 6 мм либо аналогичным прутком

Под нижнюю сетку подкладываются бетонные прокладки, чтобы конструкция полностью погружалась в бетон при заливке.

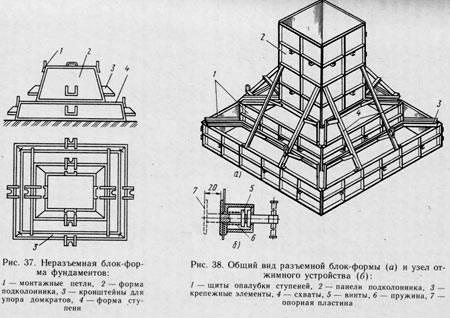

Сборка наружной опалубки

Конструкция опалубки выглядит следующим образом:

• четыре щита высотой 30 – 20 см для подошвы
• горизонтальные перемычки из бруса поверх этих щитов для поддержки верхней части опалубки
• четыре вертикальных щита для столба, стоящие на брусках

Внутренняя поверхность щитов обивается рубероидом для сохранения формы ж/б конструкции при распалубке.

Установка внутренней опалубки

Элемент опалубки, необходимый для создания в стакане глухого отверстия, имеет вид:

• 4 сколоченный щита, обернутые рубероидом
• прикрепленное к ним днище
• верхние ручки из бруса для установки, распалубки

Конструкция размещается внутри армирующего каркаса, не должна касаться прутков, отстоять от них минимум на 3 см.

Операция повторяется для всех стаканов либо каждый из них заливается в единственную опалубку поочередно. В любом случае натягиваются шнуры, деревянная конструкция корректируется по центрам осей. Распалубка после заливки, виброуплотнения бетона возможна на четвертые сутки.

Технология столбчатого фундамента из ж/б стаканов

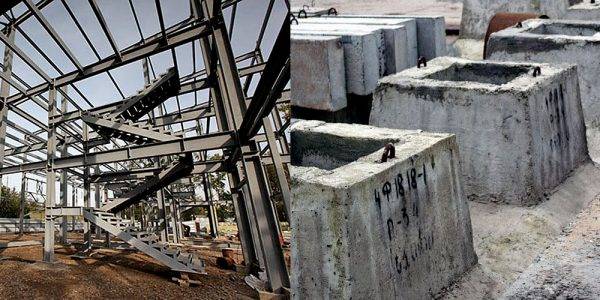

Если стаканы заливаются на ровной площадке для доставки на объект либо используются заводские изделия с маркировкой Ф, изготовление столбчатого фундамента происходит аналогично предыдущему способу с некоторыми поправками.

Земляные работы

В зависимости от назначения объекта, размеров пятна застройки, сложности проекта изготавливаются приямки. Траншеи вдоль стен либо полноценный котлован (очень редко). Затем необходимо выполнить работы:

• засыпка подушки – песок с уплотнением каждых 20 см виброплитой, щебень средней фракции у трамбовкой этим же инструментом
• заливка бетонной подготовки – обязательно по единому уровню во всех приямках (высота 5 – 3 см)

После этого стаканы можно размещать на месте эксплуатации.

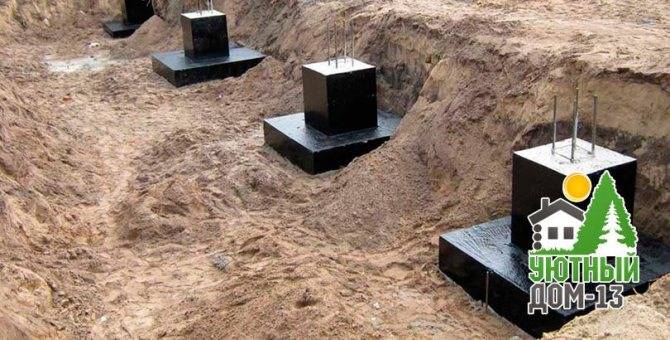

Монтаж стаканов

Конструкции из железобетона имеют солидный вес, перемещаются спецтехникой. Перед размещением их на бетонные подготовки натягиваются шнуры по осям либо включается построитель плоскостей, пара лазерных уровней.

Стаканы предназначены для установки бетонных, металлических колонн, столбов силового каркаса здания или отдельно стоящей конструкции, сооружения. При самостоятельном изготовлении необходимо использовать бетон М100 и выше.

Железобетонные колонны промышленных зданий.

В зданиях без мостовых кранов устраивают колонны без консолей, а в зданиях с мостовыми кранами — колонны с консолями, на которые опирают подкрановые балки. По расположению в плане различают колонны крайних и средних рядов: первые устанавливают также в рядах, примыкающих к продольным температурным швам.

Железобетонные колонны могут иметь прямоугольное и двутавровое сечения, а также быть двухветвевыми. По сравнению с колоннами прямоугольного сечения двухветвевые колонны имеют повышенную жесткость, но они более трудоемки в изготовлении. Применяют их в здании с высотой более 10.8 м.

В зданиях, оборудованных более чем двумя мостовыми кранами в пролете, по условиям безопасности обслуживающего персонала предусматривают сквозные проходные галереи вдоль подкрановых путей. В этих случаях применяют двухветвевые колонны с лазами, расположенными в уровне верха подкрановых балок.

Ветви колонн сквозного сечения связаны распорками через 1.5-3.0 м по высоте.

В железобетонных колоннах предусматривают стальные закладные элементы, с помощью которых крепят стропильные конструкции, подкрановые балки, стеновые панели (в колоннах крайних рядов) и вертикальные связи. В У1естах опирания стропильных конструкций и подкрановых балок укладывают стальные листы: крепят их анкерными болтами. При

безанкерном креплении стропильных конструкций к колоннам в головки их заделывают стальные пластины.

Для повышения устойчивости зданий в продольном направлении предусматривают систему вертикальных связей между колоннами и в покрытиях. В зданиях без мостовых кранов и с подвесным транспортом межколонные связи ставят только при высоте помещений более 9.6 м. В целях снижения усилий в элементах каркаса от температурных и других воздействий вертикальные связи располагают в середине температурных блоков в каждом ряду колонн.

Рядовые колонны соединяют с связевыми колоннами распорками, размещаемыми по верху колонн, а в зданиях с мостовыми кранами — подкрановыми балками. Связи выполняют из уголков или швеллеров и крепят к колоннам с помощью косынок на сварке.

Монолитный столбчатый фундамент: этапы работ

Технологические процессы, этапы установки ленточного и столбчатого монолитного железобетонного фундамента во многом схожи. Подобным образом выполняют оценку грунтов, подготовку, монтаж опалубки, заливку раствора, устранение дефектов.

Процесс установки столбчатого железобетонного фундамента включает следующие виды работ:

1. подготовка площадки под основание + 2-4 м со всех сторон (расчистка, удаление дерна, планировка по уровню);
2. обноска по периметру, установка отметок для стен, перекрытий и низа траншеи;
3. рытье котлована, технологических отверстий по осевой планировке, создание подушек из песка, гидроизоляция;
4. монтаж опалубки из смоченных досок или труб;
5. армирование прутами с обвязкой хомутами;
6. заливка раствора слоями по 15-20 см с вибрационной утрамбовкой;
7. монтаж ростверка, сборка и соединение перемычек, закрепление проволокой, установка каркаса, заливка бетона, выравнивание и гидроизоляция;
8. установка забирки между опорами из стяжки и несущими стенами;
9. гидроизоляция в виде цементной, песчаной подушки, закрытой битумом, рубероидом.

Проектирование и разметка

Технологическую карту на устройство монолитного столбчатого фундамента разрабатывают на этапе проектирования. Карта содержит конструктивные схемы, расчеты и поэтапное описание технологии строительных процессов.

Проектировка включает в себя: анализ грунта, исследование участка, расчет глубины столбов, веса опор, промежутков между ними, массы здания, постоянных и временных нагрузок на строение. Профессиональные проектировщики рассчитывают показатели с максимальной точностью, что позволяет сэкономить без ущерба для дома.

Для разметки используют схему строения с точками расположения столбцов. Чертеж переносят на площадку, фиксируют оси и размеры основания.

Рытье ям и устройство фундаментной подушки

Под колонны из железобетона техникой или вручную роют воронки. Вертикальные ямы должны располагаться вдоль осей. Воронки высотой более 1 м укрепляют брусом, распорками. Провалы должны получиться на 20-40 см шире будущей опоры. К расчетной глубине дополнительно прибавляют 20-30 см. Свободное пространство будет заполнено опалубкой, подпорками.

На дно каждого отверстия отсыпают крупнозернистый песок с гравием для минимизации пучения в мороз. Подушка должна быть шире столба на 10-20 см со всех сторон. Смесь заливают, затем уплотняют ручной трамбовкой. На подушку обязательно кладут гидроизоляцию из полиэтилена или рубероида.

Армопояс и опорные площадки

На площадки устанавливают вертикальную арматуру (10-12 мм) на расстоянии 20-25 см, чтобы оставить сварочное пространство. Пруты обвязывают хомутами по 6 мм. Для обхватывания подойдет отожженная проволока, исключающая боковые расхождения. Пруты должны подниматься над верхней частью фундаментных опор на 10-20 см. К выступающим частям прутов будет приварена арматура ростверка.

Опалубка, заливка колонн

Опалубка необходима при бетонировании на всех типах почв, кроме плотного и неглубокого грунта. Опалубку изготавливают из разных материалов, таких как увлажненные доски по 25-40 мм, трубы от 100 мм, влагостойкая фанера, пластик, рубероид, ДСП, металлические листы. Для получения круглых колонн подойдет свернутый рубероид или трубы, которые остаются в земле после заливки.

В опалубку бетон надо заливать слоями по 20-30 см, обязательно утрамбовывая ручным вибратором. Смесь подавать по желобу с высоты не более 1-1,5 м. Границу каждого слоя отмечать, сверять по уровню и выравнивать. На застывание слоя требуется по 2,5 часа. Весь фундамент будет затвердевать около 28 суток.

Распалубка

После заливки раствора можно переходить к уходу за бетоном, затем к распалубке, гидроизоляции и обратной засыпке. Распалубку производят, когда цемент приобрел необходимый уровень прочности. Обратную засыпку выполняют поэтапно, слоями по 20 см с трамбовкой. Для заполнения пазухи лучше выбрать крупнозернистый песок или смесь песка/щебня.
