Тепловая мощность радиаторов
Некоторые особенности отопления
Однотрубная и двухтрубная система отопления
- При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур, но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
- Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно.
Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность. - Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.
Наиболее эффективное место размещение радиатора – под окном
Сколько нужно радиаторов на одну комнату
Монтаж биметаллического радиатора
| Бренд | маркировка | Расстояние между осями | Параметры В/Ш/Г (мм) | Рабочее давление максимум (бар) | Тепловая мощность секции (Вт) | Объём секции (л) | Масса (кг) | Макс. ᶷC | Срок гарантии | Производитель |
| Global | STYLE 350 | 350 | 425/80/80 | 35 | 125 | 0,16 | 1,56 | 110 | 10 | Италия |
| STYLE 500 | 500 | 575/80/80 | 35 | 168 | 0,2 | 1,97 | 110 | 10 | Италия | |
| STYLE PLUS 350 | 350 | 425/80/95 | 35 | 140 | 0,17 | 1,5 | 110 | 10 | Италия | |
| STYLE PLUS 500 | 500 | 575/80/95 | 35 | 185 | 0,19 | 1,94 | 110 | 10 | Италия | |
| Tenrad | TENRAD 350 | 350 | 400/80/77 | 24 | 120 | 0,22 | 1,22 | 120 | 10 | Германия |
| TENRAD 500 | 500 | 550/80/77 | 24 | 161 | 0,15 | 1,45 | 120 | 10 | Германия | |
| Алтермо | АЛТЕРМО ЛРБ | 500 | 575/82/80 | 18 | 169 | 0,15 | 2,5 | 130 | 5 | Украина |
| АЛТЕРМО РИО | 500 | 570/82/60 | 18 | 166 | 0,15 | 2,0 | 130 | 5 | Украина | |
| Grandini | GRANDINI 350 | 350 | 430/80/82 | 16 | 130 | 0,26 | 1,55 | 120 | 5 | Китай |
| GRANDINI 500 | 500 | 530/80/80 | 16 | 167 | 0,38 | 1,85 | 120 | 5 | Китай |
Таблица мощности биметаллических радиаторов отопления в зависимости от бренда
Мощность секции биметаллического радиатора зависит от производителя
Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.
Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.
Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.
Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.
Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.
Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.
Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.
Технические характеристики чугунных радиаторов МС 140
По истечении десятилетий с момента своего появления чугунные радиаторы отопления МС 140 продолжают служить в системах отопления и по сей день. Поскольку данные приборы пользуются устойчивым спросом на рынке, есть смысл рассказать об их параметрах и установке, что и будет сделано в данном материале. Давай день назначим, когда можно будет всё доделать. Когда тебе удобно?
Технические характеристики батарей МС 140
Для изготовления этого типа радиаторов в свое время был разработан целый ГОСТ 8690–94, регламентирующий все параметры изделия. В соответствии с ним производилось 5 типоразмеров батарей с межосевыми расстояниями 300, 400, 500, 600 и 800 мм. Ниже в таблице представлены чугунные радиаторы отопления с техническими характеристиками габаритов в соответствии с ГОСТ 8690.
Раньше все типоразмеры данных приборов можно было увидеть не только в квартирах, но и в производственных или административных зданиях. Проводить обзор характеристик целесообразно двух самых «ходовых» типоразмеров 300 и 500 мм, что пользуются спросом до сих пор. Остальные модификации сейчас встречаются весьма редко, а изготавливаются они только под заказ.
Основные технические характеристики чугунного радиатора МС 140 с межосевым расстоянием 300 и 500 мм отражены в следующей таблице.
Изучив все характеристики, можно сделать выводы о достоинствах и недостатках рассматриваемых отопительных приборов. Преимущества их заключаются в следующем:
- Долговечность. Она составляет не менее 30 лет.
- Теплоотдача. Невзирая на устаревшую конструкцию, чугунный радиатор МС 140 показывает неплохие значения тепловой мощности.
- Неприхотливость. Серый чугун, из которого изготавливаются приборы, не подвержен коррозии и спокойно переносит плохой теплоноситель с большим содержанием кислорода.
- Нетребовательность к обслуживанию. Промывать каналы изделия раз в 2 года не бывает лишним, но если этого не делать, то МС 140 будет благополучно работать и дальше. Только показатель теплоотдачи начнет снижаться.
- Инертность. Она является как плюсом батарей, так и их минусом. Плюс в том, что после отключения отопления прибор еще долгое время отдает тепло в помещение.
- Доступная стоимость.
Теперь о недостатках, коих тоже немало. Та же инертность приборов вызывает их длительный разогрев и исключает возможность регулирования с помощью термоголовок. Есть и другие:
- Большая вместительность теплоносителя. Это влияет на скорость прогрева и остывания системы, а еще заставляет затрачивать массу тепловой энергии на прогрев большого объема воды.
- Немалый вес изделий оказывает влияние на монтаж радиаторов. Их очень непросто закрепить на стенах из пористых легких материалов, что очень популярны в наше время.
- Низкий порог рабочего давления. Это делает невозможным его установку в системах высотных зданий.
- Хрупкость. Настенный чугунный радиатор МС 140 500 боится ударов, поскольку имеет тонкие стенки. Растрескивается при малейшем примерзании воды от мороза.
- Непрезентабельный внешний вид по сравнению с более современными аналогами батарей из чугуна.
Рекомендации по выбору и установке
Подбор данного типа батарей сводится к определению требуемого количества секций для обогрева того или иного помещения и подходящего типоразмера.
Для этого следует знать необходимую тепловую мощность или приблизительно просчитать ее по квадратуре, а радиаторы отопления принять с некоторым запасом.
Если взять за основу, что на каждый м2 площади нужно 100 Вт тепловой энергии, то для комнаты 10 м2 понадобится 1 кВт тепла, а секций прибора МС 140 500 – 1000 / 160 = 6.25, принимается 7 шт.
Для северных регионов к значению тепловой мощности надо применить повышающий коэффициент от 1.5 до 2, а для южных – понижающий индекс, равный 0.7.
Монтаж радиаторов осуществляется к наружной стене в соответствии со схемой.
Для крепления батарей МС 140 применяется 2 вида кронштейнов: стальные и чугунные.
Существуют парные кронштейны, сваренные полосой, которые лучше применять при монтаже на стене из пористых материалов. Их можно крепить к поверхности в нескольких точках.
Заключение
Рассмотренные чугунные батареи МС 140 в силу своих достоинств и надежности, проверенной временем, находят свое применение в жилых зданиях с невысокими требованиями к интерьеру, чаще – в помещениях производственно-бытового назначения. В частных же домах их можно ставить в подсобках и разных технических помещениях либо для обогрева хозяйственных построек.
1 секция радиатора: легкие способы расчета
В зависимости от материала изготовления отопительных приборов производят расчет необходимого количества секций. Каждый металл или их комбинация имеет свои показатели теплоотдачи. Задача радиаторов — компенсировать потери тепла. Именно их учитывают при расчетах. Зависят цифры от климатической зоны, от площади окон, от материала наружных стен, а также от их утепления.
Еще один важный параметр — тепловая мощность, которой обладает 1 секция радиатора. Это понятие означает количество тепла, выдаваемое частью конструкции при максимальных (идеальных) параметрах системы — на входе 90°, на выходе 70°. Данные характеристики производители указывают в паспорте, нередко информация есть на упаковке.
Простой метод: расчет по площади
Этот вариант способен дать только приблизительный ответ. Для получения примерных цифр используют нормы средней мощности отопления, необходимые для обогрева одного квадрата площади. В СНиПе прописаны два норматива, которые предназначены для разных климатических условий:
- от 60 до 100 Вт на 1 м2 — для средней полосы России;
- от 150 до 200 Вт на 1 м2 — для районов, которые находятся выше 60-й параллели северной широты.
Это ответ на главный вопрос — на сколько квадратов рассчитана 1 секция радиатора. Именно в данных СНиПом промежутках находятся искомые значения для каждого конкретного строения (комнаты в нем). Роль играют материалы стен, наличие качественного утепления. Дома с бетонными стенами требуют максимальных цифр, здания из кирпича — средних значений. Утепленные здания позволяют обойтись минимальными. Еще одна важная сноска: нормы высчитаны для зданий, имеющих среднюю высоту потолка — 2700 мм, не выше.
Прежде всего надо высчитать площадь помещения, выбрать (определить) норму затрат тепла для региона и дома, а затем умножить эти цифры, получив общие теплопотери комнаты. Затем найти в паспорте тепловую мощность секции, и поделить на нее получившийся результат.
Вариант чуть сложнее: расчет по объему
К счастью, в том же СНиПе есть и другие нормы, предназначенные не для квадратных, а для кубических метров. Они учитывают разные типы домов:
- 34 Вт на 1 м3 для кирпичных зданий;
- 41 Вт на 1м3 — для панельных конструкций.
Эта формула очень похожа на предыдущую: площадь помещения меняется на его объем, различны нормативы:
Расчеты тоже не вызовут никаких затруднений. Сначала получают объем комнаты, умножая площадь на высоту потолка, затем верхние цифры (объем и норму) перемножают, потом делят на показатель, имеющийся в паспорте радиатора.
Подробный расчет для реальных условий
Тепловая мощность, указанная в паспорте, — значение идеальное, установленное в «тепличных» условиях, с совершенной отопительной системой. Теплоотдача «документальная» рассчитана на точную температуру носителя на входе и выходе (90° и 70° соответственно), для помещения, в котором постоянно +20°.
Зачастую оба условия попросту недостижимы, поэтому 1 секция радиатора может в разных комнатах выполнять работу совсем не так безгрешно. В случае с другими показателями температуры в отопительной системе и комнате необходимо пересчитывать заявленную мощность радиатора. Иначе оптимальных условий в помещении можно не дождаться.
Чтобы самостоятельно вычислить мощность отопительного оборудования, необходимо заняться расчетами температурного напора — «дельты» — системы. Например, если температура на входе составляет 80°, на выходе — 60°, а для комнаты нужно +23°, то искомую дельту ищут по формуле:
Входное и выходное значение складывают, затем делят на 2, получая 70. Затем отнимают оптимальный (нужный) показатель для помещения — 70 – 23 = 47°. Это значение находят в таблице, где напротив температурных показателей указаны коэффициенты.
Заявленную производителем мощность умножают на него: например, 185 Вт х 0,6 = 111 Вт. Такой результат сможет гарантировать 1 секция радиатора для данных условий. Именно это значение подставляют в формулу для расчета количества секций радиатора.
Выбор биметаллических радиаторов отопления
Осуществляя выбор биметаллических батарей, следует обращать внимание на ряд критериев, от которых будет зависеть эффективность эксплуатации. Больше информации о производителях биметаллических радиаторов найдете здесь
Больше информации о производителях биметаллических радиаторов найдете здесь

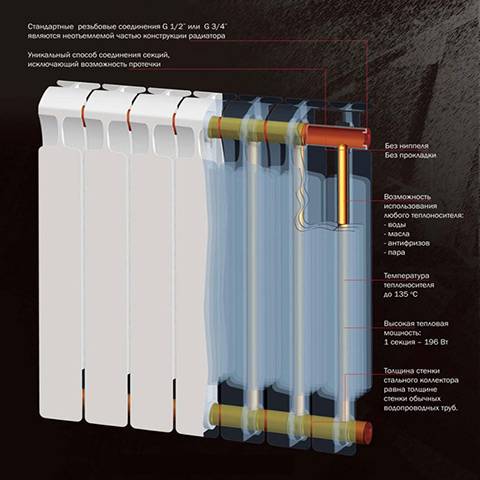

Конструкция
Как уже отмечалось, радиаторы могут быть монолитными и секционными. Для того, чтобы подобрать наиболее оптимальный вариант для конкретной отопительной системы, нужно знать, какое рабочее давление в системе. Если она подвергается воздействию мощных гидроударов, то лучше отдать пользу монолитным моделям. Во всех остальных случаях рекомендуется приобретать секционные, поскольку они намного дешевле.
Чтобы приобрести устройство более надежное, следует знать, что есть два типа. Первый вид изготавливается из стального каркаса, другой снабжается только усиленными сталью каналами, по которым движется теплоноситель.
Большей прочностью и надежностью характеризуются батареи, относящиеся к первому типу. В таких конструкциях теплоноситель не контактирует с алюминиевым сплавом, в результате чего риск появления коррозии минимален.
Основными признаками, характеризующими первый тип являются вес и стоимость. Производят их такие фирмы: Royal Thermo BiLiner, Global Style, Rifar (модель Monolit) и отечественная компания Сантехпром БМ.
Другой тип называется полубиметаллическими радиаторами. Основные характеристики таких устройств: высокая теплоотдача и более низкая цена. Наиболее популярны устройства марок Gordi, Sira и Rifar, исключая модель Monolit.

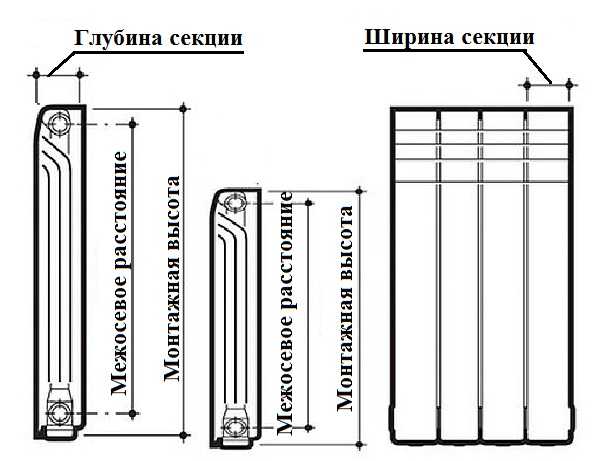

Межосевое расстояние
Большинство выпускаемых моделей биметаллических радиаторов одинаково функциональны. Однако, дистанция между осями у моделей разнится. Стандартные показатели расстояния между осями: 35 и 50 см.
Можно найти радиаторы, в которых промежуток равняется 20 см, такая длина считается минимальной. Батареи с таким расстоянием выпускают фирмы: Sira, BiLUX и RIFAR. Максимальная дистанция составляет 80 см, такие модели присутствуют у производителя Sira.
Материал изготовления
Важно, чтобы радиатор хорошо противостоял воздействию агрессивной среды в случае, если теплоноситель недостаточно высокого качества и содержит большое количество щелочи и кислотности. В основном это характерно для батарей в многоквартирных домах
Также:
Важно, чтобы внутренние каналы были выполнены из одного металла, желательно из нержавейки. Толщина стенок внутренней трубы должна составлять 3-3,5 мм
Очень важную роль играет качество и эластичность прокладок. Именно они оказывают влияние на надежность соединений, поэтому обычно в качестве материала изготовления для них выступает резина или силикон. Чтобы проверить качество уплотнительного кольца, достаточно согнуть его пальцами. Если прокладка жесткая и неэластичная, то это свидетельствует о ее низком качестве
Если радиатор секционный, то здесь следует обратить внимание на ниппели. Важно, чтобы они были выполнены из высококачественной стали
О низком качестве этих деталей свидетельствует мягкость металла. Если он некачественный, то зацепы для ключа точно сорвутся и в этом случае ниппель нужно будет распиливать при помощи шлифовальной машинки и доставать его части из отверстий секций. Ширина фронтальной части ребра радиатора должна быть более 70 см. В случае, если этот показатель ниже, то это отразится на теплоотдаче радиатора в отрицательную сторону. Наиболее оптимальный соотношение размера секции в сечение составляет 80*80 мм. С такими показателями теплоотдача точно будет высокой. Толщина выступающих ребер также свидетельствует о качестве. Этот показатель должен быть не ниже, чем 1 мм.
Гарантия
Гарантийный срок также говорит о качестве изделия. Если производитель дает срок эксплуатации всего 1-2 года, то это значит, что вероятность того, что радиаторы будут работать с высокой эффективностью мала, т.к. эксплуатационный период качественного изделия составляет 20-30 лет.
Какие типы радиаторов существуют?
Прежде чем узнавать, на сколько квадратов рассчитана 1 секция радиатора, необходимо познакомиться с видами этих изделий, так как именно от их свойств во многом зависит конечный результат. Теперь ассортимент включает алюминиевые, биметаллические, стальные и традиционные чугунные батареи.
Алюминиевые
Эти батареи появились недавно, однако «молодой возраст» не помешал им сразу завоевать популярность. Новые изделия сравнительно недороги, выглядят они современно, элегантно. Проблем с теплоотдачей у них тоже нет. Лучшие модели в состоянии с честью противостоять давлению в 15 атмосфер и выше, высокие температуры воды (до 100°) им тоже не страшны.

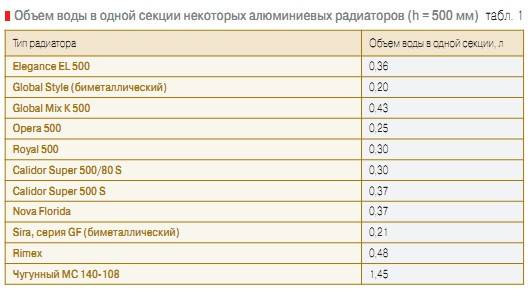

Теплоотдача одной секции может достигать 200 Вт. В список достоинств входит небольшой вес, так как 1 секция радиатора «затягивает» максимум на 2 кг, а емкость ее невелика — 500 мл, не более. В магазинах представлены два вариант — цельные изделия, которые рассчитаны на определенную мощность, и наборные батареи, позволяющие менять количество секций.
Недостатков «новички» не лишены. Некоторые модели очень требовательны к качеству теплоносителя, так как подвержены кислородной коррозии. Неразборные конструкции могут дать течь, а ремонту они не подлежат, поэтому потребуется замена. Самый лучший вариант — изделия, изготовленные с помощью анодирования. Оксидная пленка надежно защищает их от коррозии.
Биметаллические
Эти современные радиаторы можно считать универсальными: по надежности они соперничают с чугунными изделиями, по качеству теплоотдачи — с алюминиевыми «теплообменниками». Приставка «би» означает присутствие двух металлов — стали и алюминия. 1 секция радиатора состоит из 2 горизонтальных коллекторов, соединенных вертикальным каналом.
Трубы изготовлены из металла, имеющего полимерное покрытие. Внешняя оболочка — алюминий, который не контактирует с теплоносителем, поэтому коррозия ему не страшна. Благодаря такому сочетанию радиаторы не имеют слабых мест: они гарантируют высокую прочность, износостойкость и замечательные теплотехнические характеристики.
Батареи не боятся высокой температуры, гидроударов. Эти универсалы подходят как для многоквартирных, так и для частных домов. Идеальное условие для них — высокое давление центральной системы. Если говорить о недостатках, то единственный минус у любой высококачественной продукции всего один: это высокая цена, если сравнивать ее со стоимостью других конкурентов.
Стальные
Эти конструкции имеют невысокую цену, небольшую массу, устанавливать их достаточно просто. Несмотря на все достоинства, привлекательный вид, разнообразие дизайнерских решений, батареи из стали все же не смогли стать достойными соперниками приборам из других материалов. Причина в их характеристиках.
Тонкие стенки очень быстро нагреваются, но так же стремительно остывают. При гидроударах возможна более серьезная проблема — появление течи. Еще один минус — коррозия тех моделей, которые не защищены специальным покрытием. Срок службы таких изделий удручает: гарантию производители дают небольшую.
Стальные радиаторы, как правило, не разделены на секции, они представляют собой цельную конструкцию
В этом случае при выборе ориентируются на паспортную удельную тепловую мощность, принимая во внимание метраж комнаты, ее особенности. Есть исключения — трубчатые батареи, но и они не очень практичны: изменить количество секций можно только при изготовлении, под заказ
Чугунные
С этими батареями знакомы все с детства, потому что такие конструкции раньше устанавливали повсеместно. Если сравнивать те старые батареи с современными изделиями, то разница во внешнем виде огромна, но служили «громады» верой и правдой не одному поколению. 1 секция радиатора имела хорошую теплоотдачу — около 160 Вт.
Сейчас ассортимент чугунных батарей значительно расширился. Некоторые модели не только нисколько не уступают по красоте своим более легким и изящным конкурентам, а иногда даже их превосходят. Внешнее преображение никак не повлияло на характеристики моделей. Они так же долго сохраняют тепло, имеют высокую его отдачу.
Корректный монтаж позволяет не беспокоиться о гидроударах, перепадах температур. Толстый чугун отлично противостоит коррозии, атакам абразивных частиц теплоносителя, поэтому может использоваться в любой системе отопления. Минусы — относительная хрупкость металла, сложность установки из-за массивности изделий, большой вес, требующий прочных межкомнатных перегородок.
Обзор популярных марок производителей и их стоимость
Качественное чугунное литье, оригинальная форма секций, стильность узорчатого орнамента создают неповторимую привлекательность чугунных батарей нового образца. Их цена выше, чем у стандартных моделей. При этом старинный дизайн отопительных приборов органично дополняет классический, готический или английский стиль декора помещения.
На стоимость изделий оказывает существенное влияние масштабность производства. Некоторые радиаторы изготавливаются только на заказ, что значительно повышает их цену, по сравнению со стандартными изделиями «советского» образца. Например, одну секцию МС-140 производства Нижнетагильского котельно-радиаторного завода можно приобрести за 380 рублей.
Retro Style
Российский бренд, изготавливающий несколько коллекций чугунных радиаторов в различных стилях: ампир, рококо, классицизм, барокко. Предоставляет услуги по окраске батарей в соответствии с предпочтениями клиента. Можно выбрать имитацию старинного серебра, гжель, красное золото, бронзу и другие варианты.
Стоимость одной секции винтажного двухканального Retro Style Anerli составляет 16367 рублей.
Батарею из 5 низкопрофильных многоканальных секций Retro Style Bolton можно приобрести за 19219 руб.
Чугунный радиатор Retro Style Chester стоит 41696 рублей за 5 секций.
Цены на модели чугунных батарей Retro Style
чугунные батареи Retro Style
Guratec
Произведенные в Германии высококачественные отопительные приборы выдержаны в стиле ретро. Поверхность секций защищена покрытием из порошковой краски, устойчивым к механическим повреждениям. Продукция перед отправкой потребителям проходит тестирование на гидравлических стендах.
Радиатор Guratec серии Fortuna стоимостью от 140 евро за секцию украшен прекрасным орнаментом из виноградной лозы, также в ассортименте имеются изделия с изображением драконов, львов и ангелов. Окрашенная под цвет декора узорчатая поверхность батарей станет украшением классического интерьера.
Цены на модели чугунных батарей Guratec
чугунные батареи Guratec
Roca
Представитель испанской промышленности имеет столетнюю историю развития. Первая продукция была выпущена в 1917 году. Фирма изготавливает разнообразные отопительные приборы из алюминия, стали, чугуна с дизайном в ретро стиле. Популярная модель Epoca — батарея из 6 чугунных секций, которая продается за 29 420 рублей.
Demir Dokum
Заводы турецкого производителя оборудованы автоматизированными линиями производства в соответствии с современными европейскими стандартами. Сейчас можно купить в Москве любую из шести моделей, которые представлены разными типовыми размерами.
Изделия отличаются прекрасными эксплуатационными характеристиками, имеют великолепный внешний вид, поэтому могут стать украшением любого интерьера. Одна секция модели Demir Dokum Historic стоит 3981 руб.
Цены на модели чугунных батарей Demir Dokum
чугунные батареи Demir Dokum
Konner Modern
Продукция российского производителя в стиле модерн имеет хорошие показатели теплоотдачи. Изделия производятся по современным технологиям. При вполне доступной цене отечественные чугунные радиаторы не уступают европейским по качеству изготовления. Стоимость модели серии Modern-500 из шести секций составляет 4080 рублей.
